전등 스위치를 콘센트 형 스위치로 교체 했습니다.



재작년 5월...

전등 스위치만 있는 계단에 가전기기도 같이 사용하려고,

스위치 부착형 콘센트로 교체해 주었었는데요.

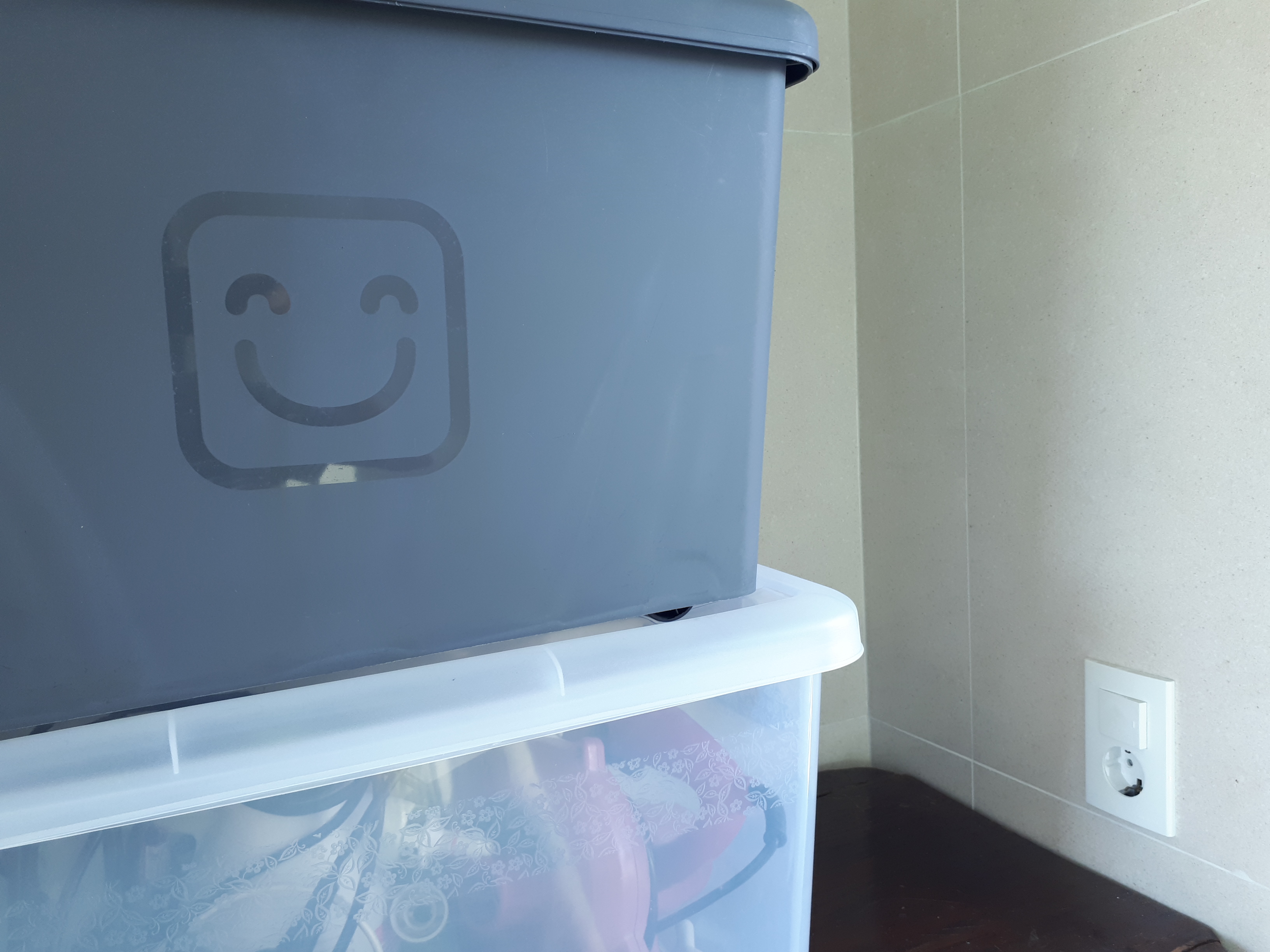

최근 잡동사니 위치 이동으로 스위치 콘센트를 가리게 되었습니다.

전등 스위치는 짐 틈으로 손을 넣어 켜고 끌 수 있지만,

콘센트를 사용하려면 짐을 치워야 합니다.

T형 멀티탭을 사용해도 되지만, 영~~







재작년 5월,

선로 파악에 실패하고 포기한 위치..



파악 실패의 가장 큰 이유,

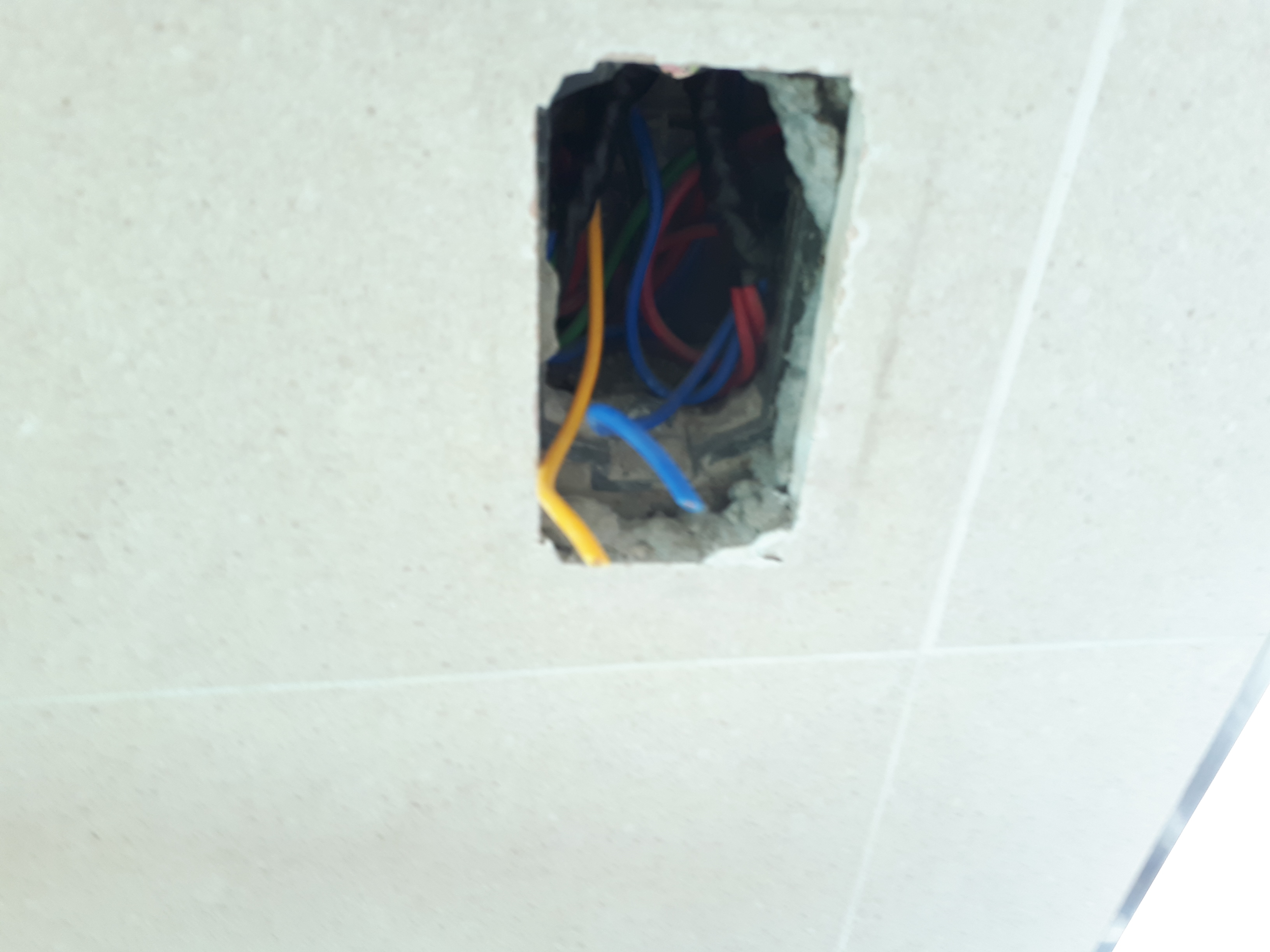

하나의 스위치박스에 무려 6개나 되는 전선관이 포설된 상태이고

주로 접지에 사용되는 녹색 배선과 상전압에 사용되는 적색, 청색이 같이 조인되어있음......





이번엔 꼭 선로 파악을 해야합니다.



728x90

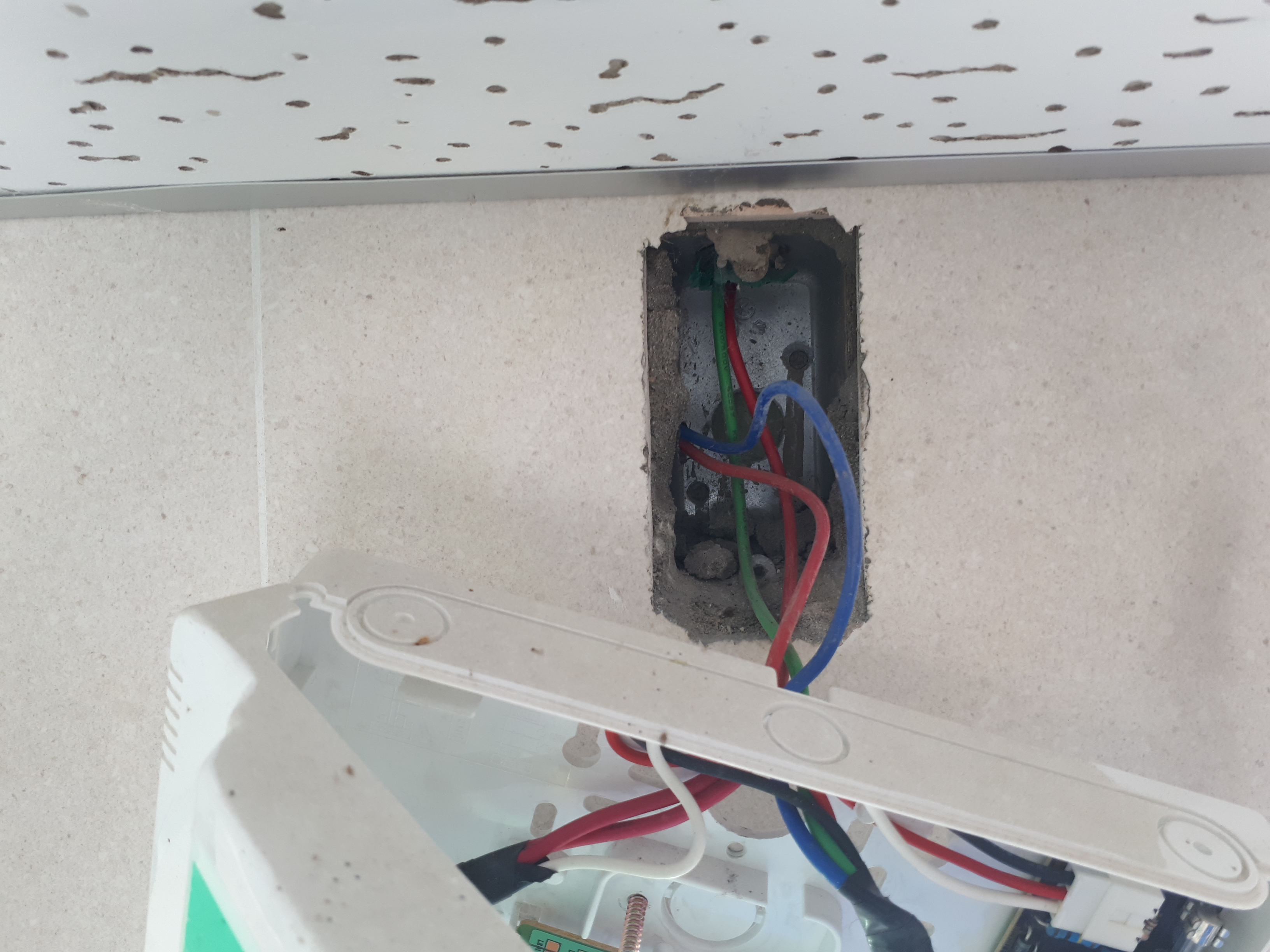

전등 스위치 바로 위 유도등을 뜯어봅니다.

유도등을 뜯고 나서 확신이 들었네요.





스위치 부착형 콘센트를 구매해 옵니다.

(다이소에 위너스 스위치 부착 콘센트 있었는데 사라졌네요.)

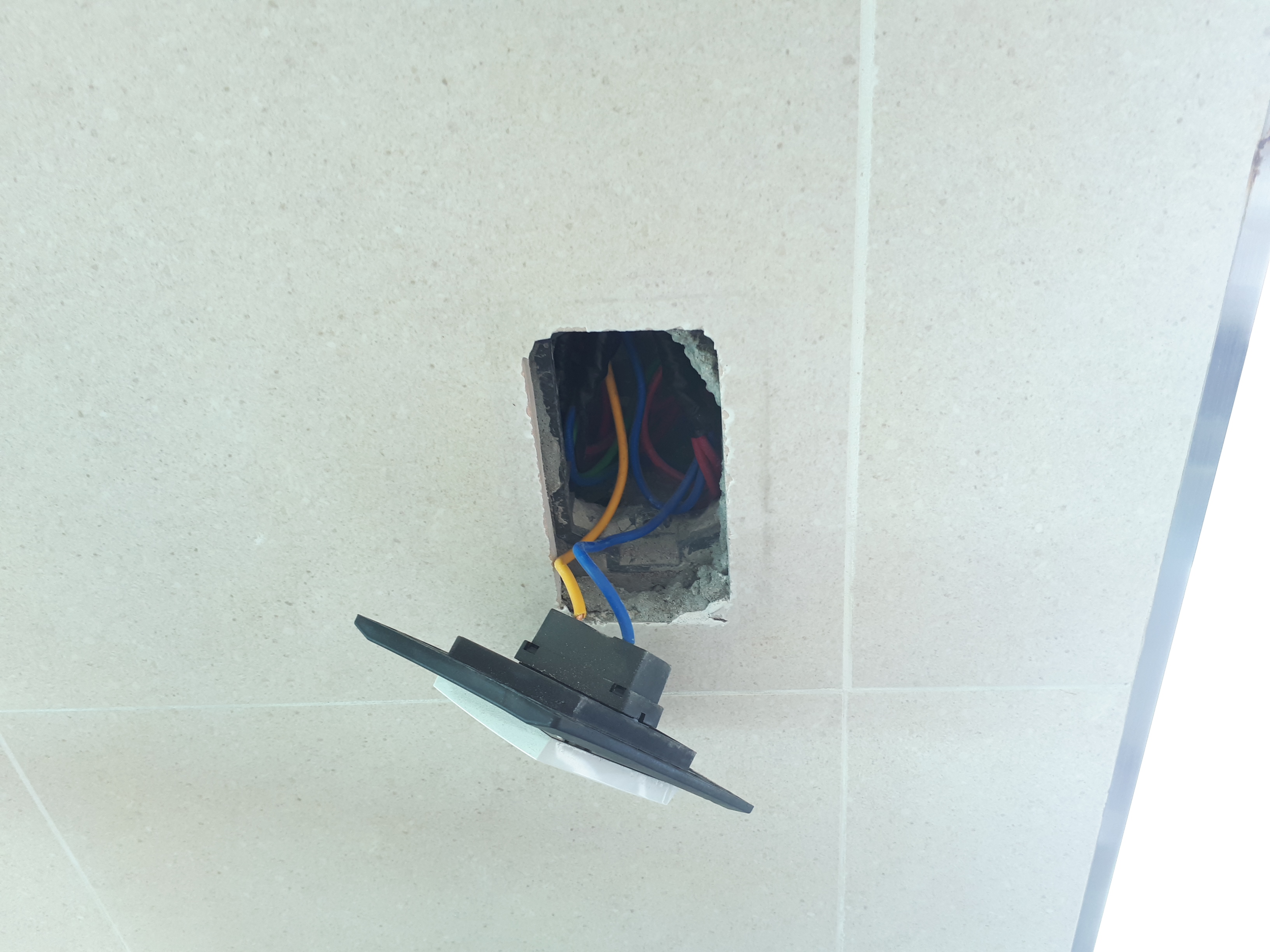

기존 전등 스위치를 탈거합니다.









전선을 빼기보단 하나씩 잘라버립니다.

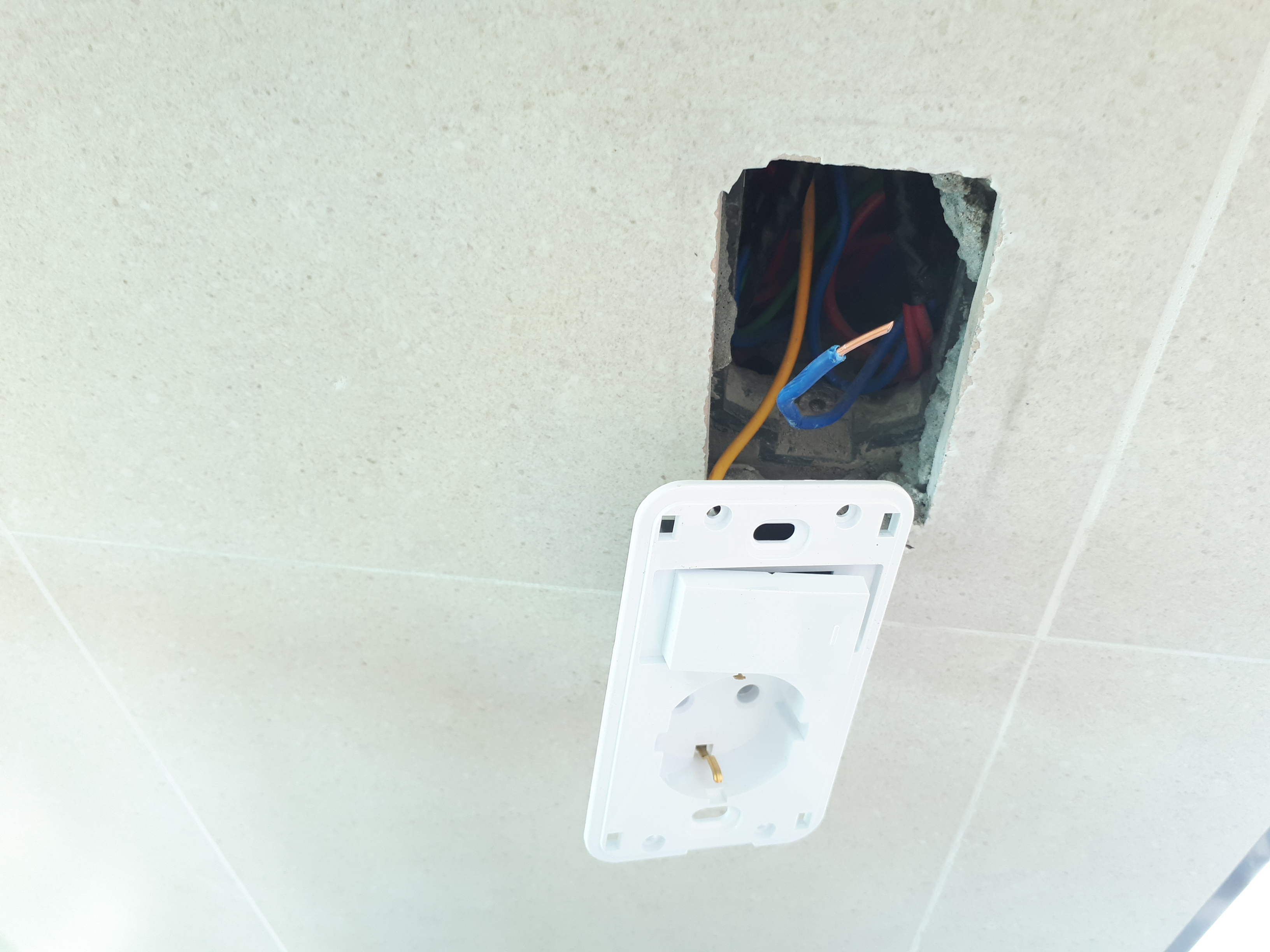

스위치 부착형 콘센트에 기존 전등스위치 배선 그대로 꽂아줍니다.

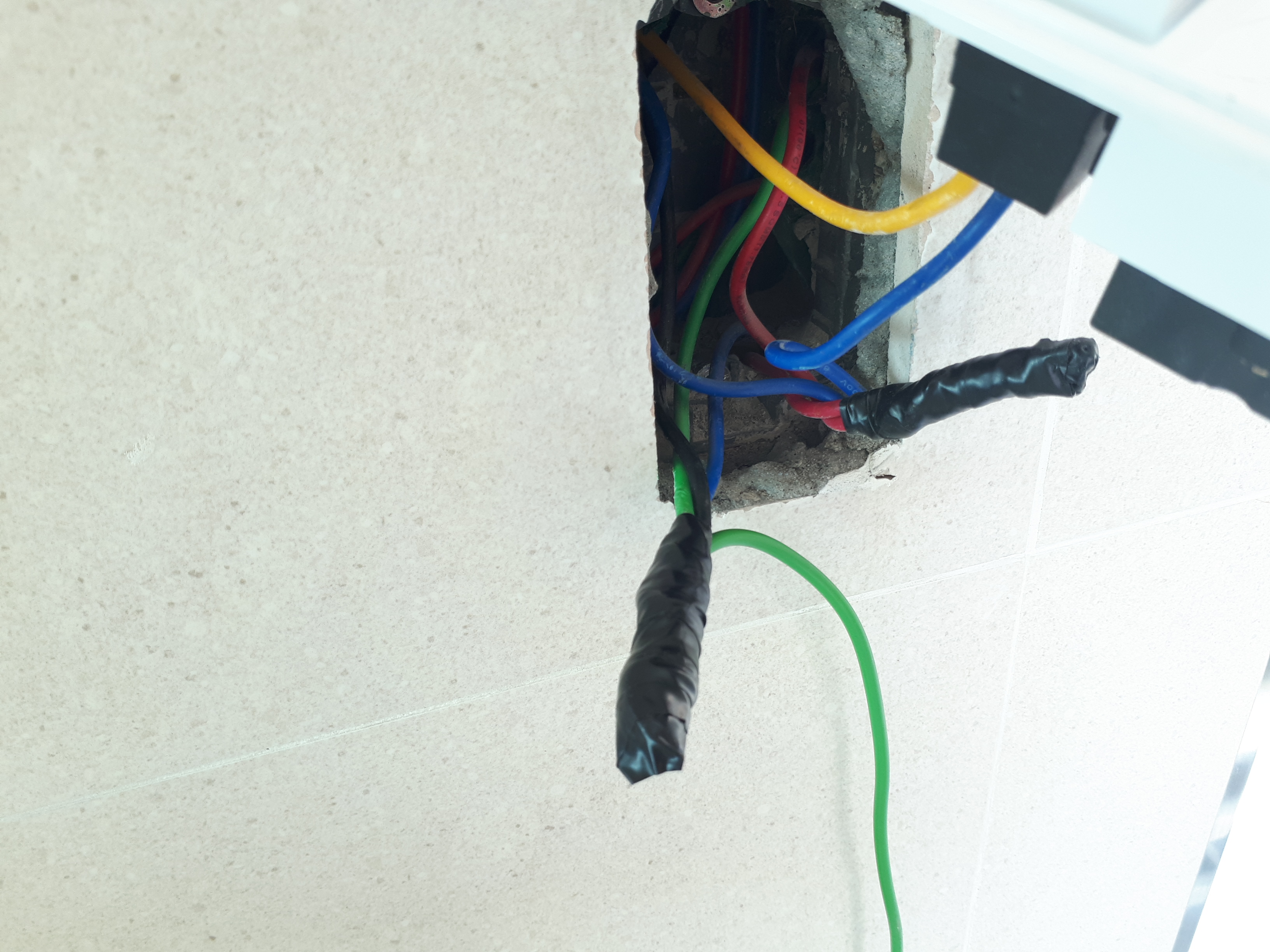

N상 조인부분을 끄집어내고 테이핑을 제거합니다.

절연테이프는 시간이 지나면 접착부위가 기분 나쁘게 찐득입니다.-_-

아세톤과 키친타월로 찐득이는 부분을 최대한 닦아내고,

단심 접촉 부분을 사포로 연마합니다.











압착 단자와 압착기가 없어서 야매 결선을.....ㅜㅜ

납땜이 가장 확실한데.........



비록 야매 결선이라도 플라이어로 꽉꽉 감았네요.

물론 잡아당기면 그냥 빠질 겁니다.



잡아당겨지는  부분이 아니라서 다행...







아, 지금 저 사진 보고 있자니,

애초부터 다 잘라내고 4선 조인할걸 그랬네요.



역쉬 돌팔야매.....ㅋㅋ









절연 테이핑을 충분히 해 주고요.

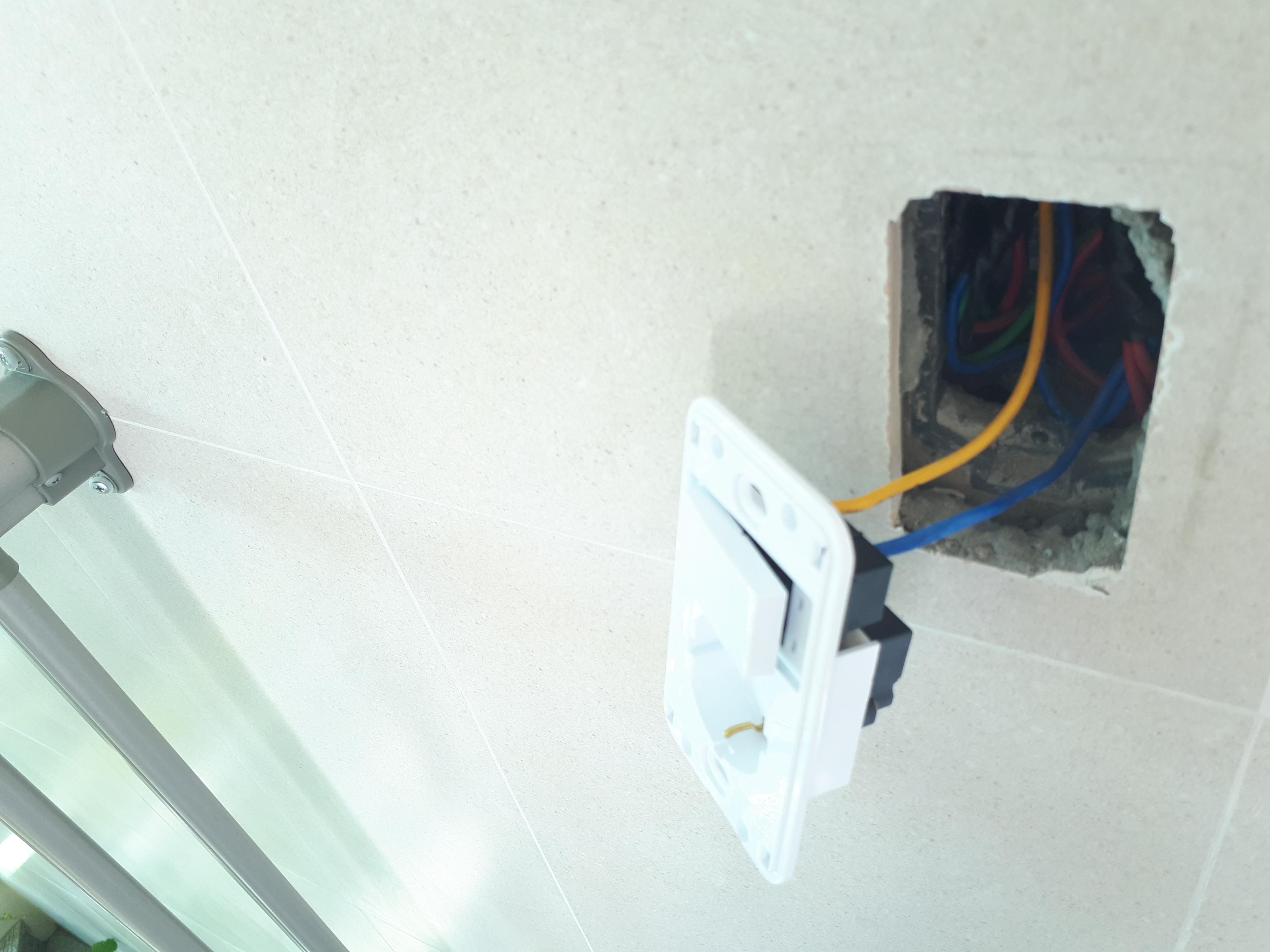

피복을 1cm가량 벗겨 내심이 보이지 않도록 깊숙이 꽂아 넣습니다.

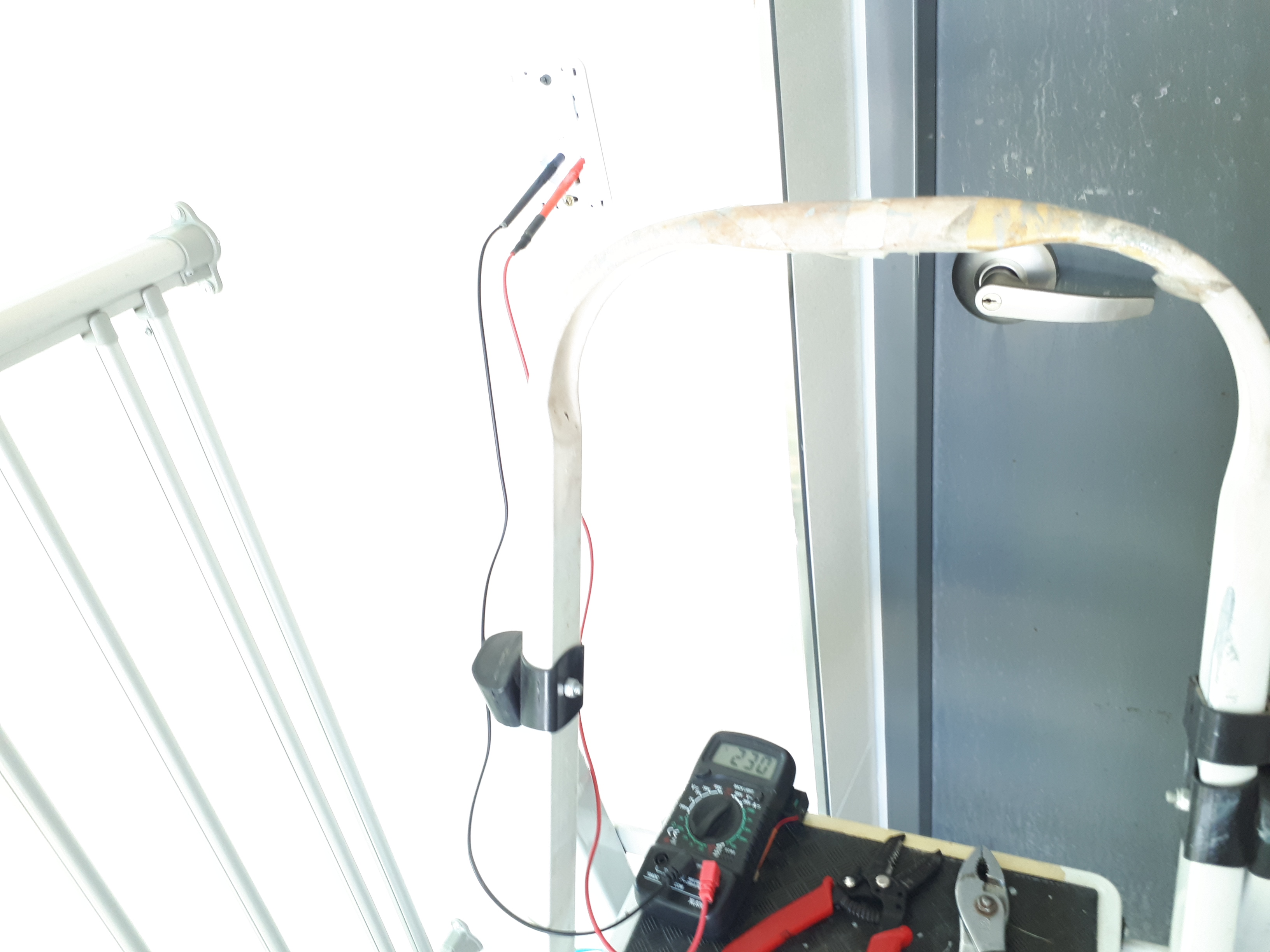

디지털 테스터기  230V확인

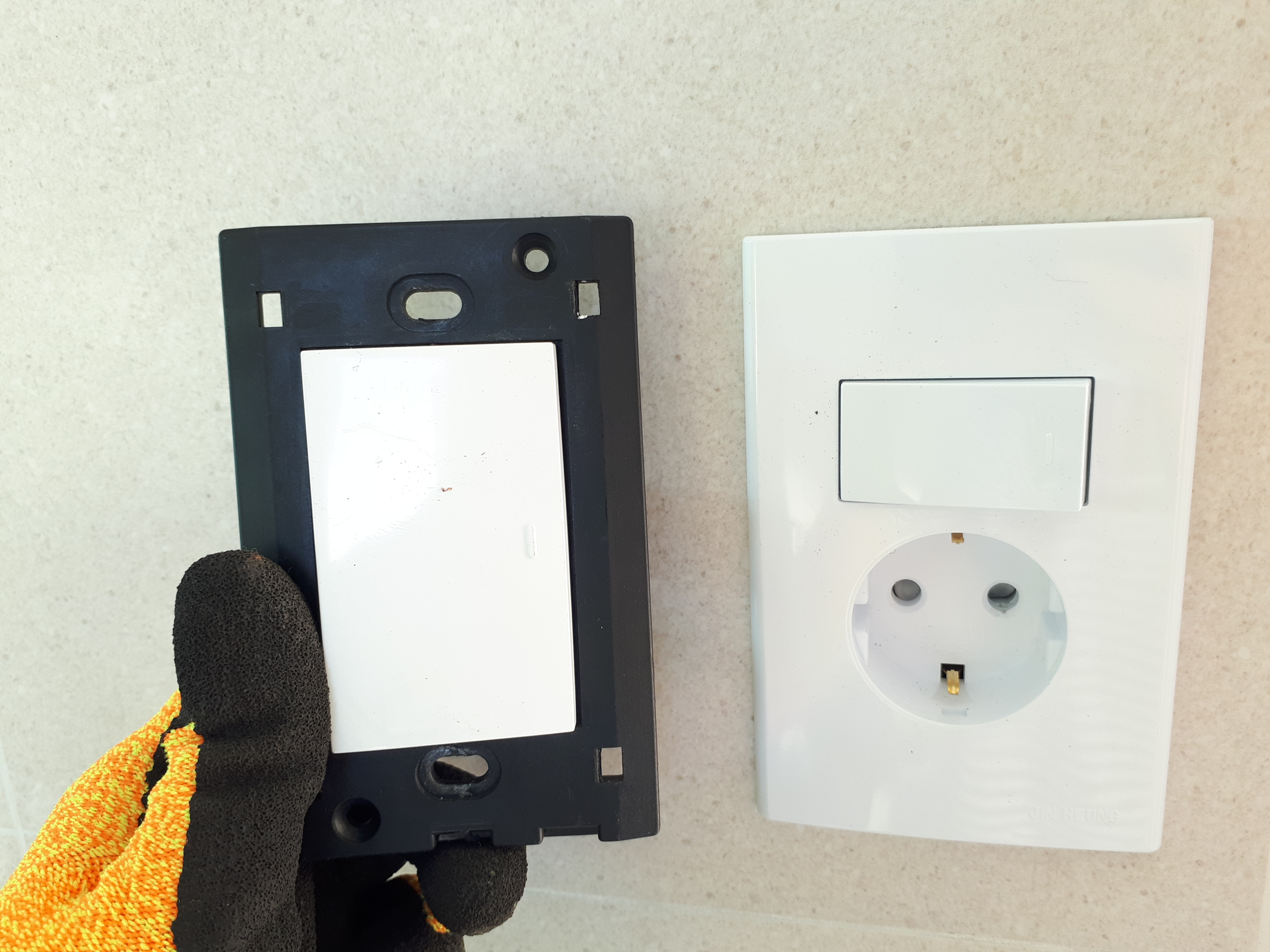

같은 진흥제조사의 스위치 부착 콘센트인데,

커버 호환이 안 됩니다??









커버 덮고 마무리합니다.







기존 전등 스위치에서 스위치 부착 콘센트로 교체 완료.





교체 전에 선로 파악은 필수로 해야 하고,

차단기도 꼭 내리고 진행하세요.











우리집 전등 스위치 박스의 전선 색상이 세 종류다 하면,

거진 스위치 부착형 콘센트로 교체 가능할 겁니다.
