이효*님 시게이트 500GB (ST500DM002) 소손 커넥터 수리

3월 8일 메일이 옵니다.

컴퓨터 전원에 문제가 있어서 교체 중 스파크가 일어났답니다.(의뢰자 주장)

메일 내용상 회사에서 사용하던 디스크고, 살려야 할 데이터가 있는 듯 보였습니다.



사실상 500GB HDD는 수리할 가치가 없거든요.



세금계산서 발행이 되냐고 물으셨으나...

안타깝게도?? 제가 사업자가 아니라 불가능하다 답장드렸네요.





728x90





시간이 흘러 흘러..

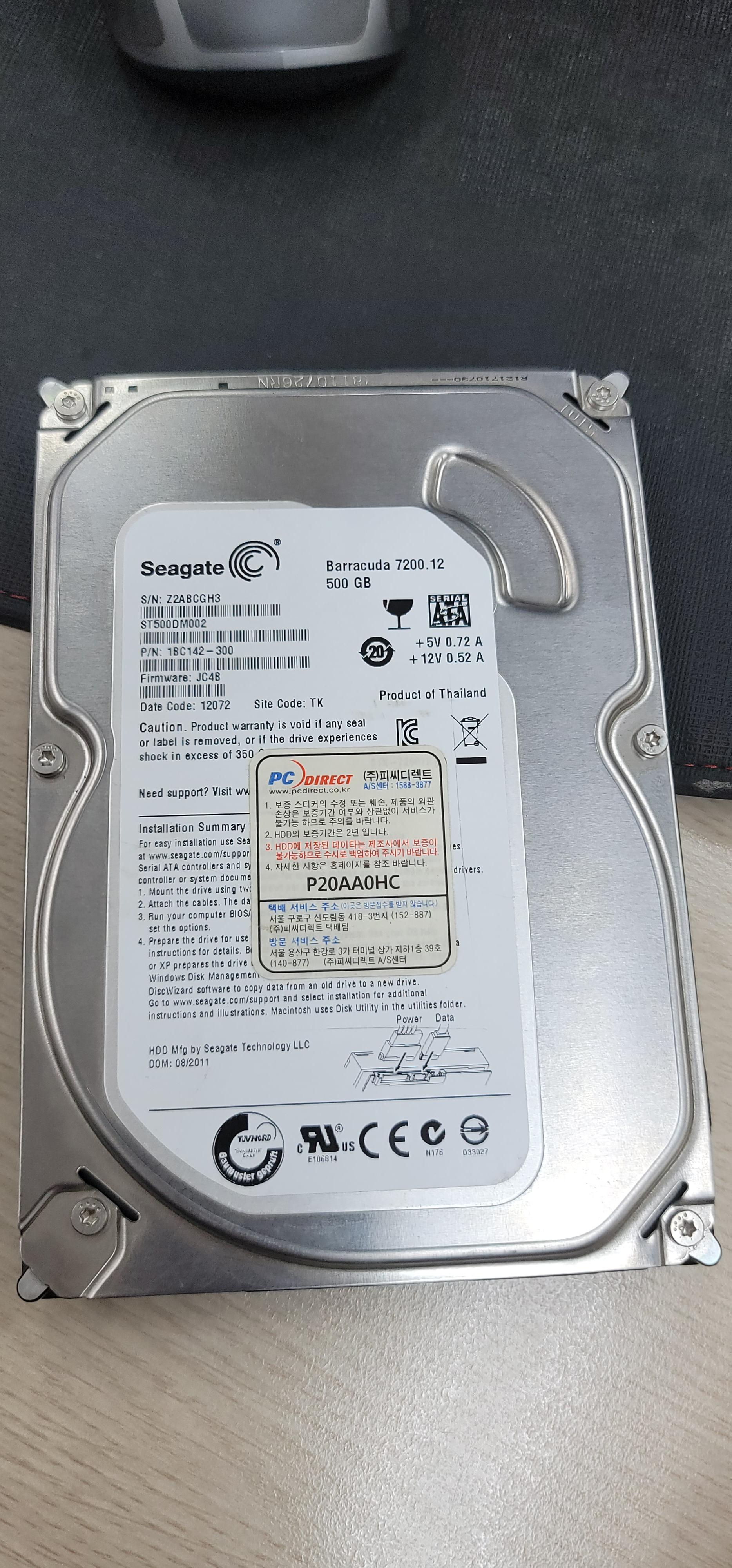

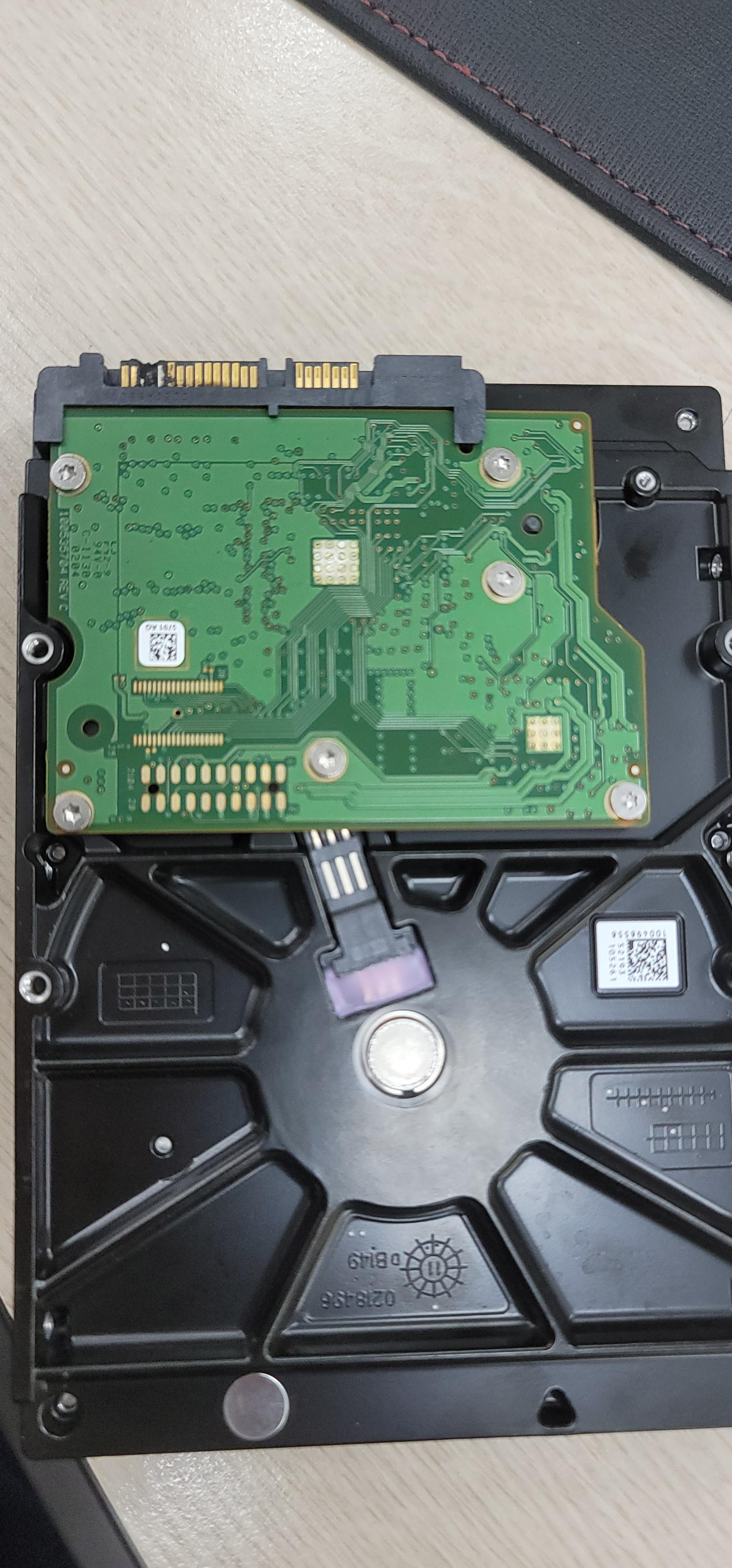

오늘 (23일) 오전 10시경 도착한 실물.

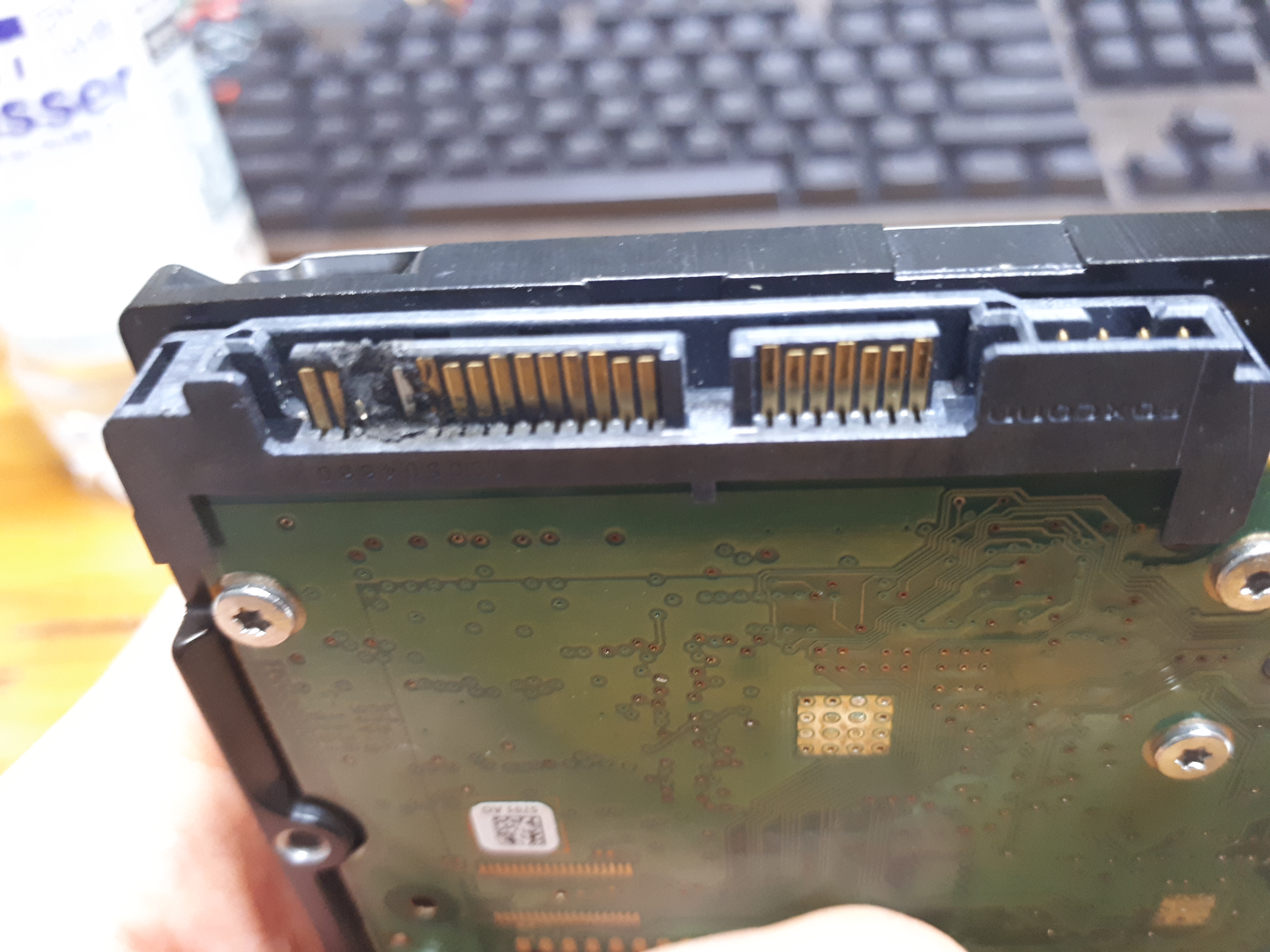

손상 부위입니다.

손상 정도가 심해서,

https://yame-2.tistory.com/160

문석*님 웨스턴디지털 10TB (WD101EMAZ) SATA커넥터 수리

이때처럼 세척만으로는 해결이 불가능합니다.









커넥터 사출 모양이 같은 부품용 PCB를 찾습니다.







니퍼로 커넥터를 제거합니다.

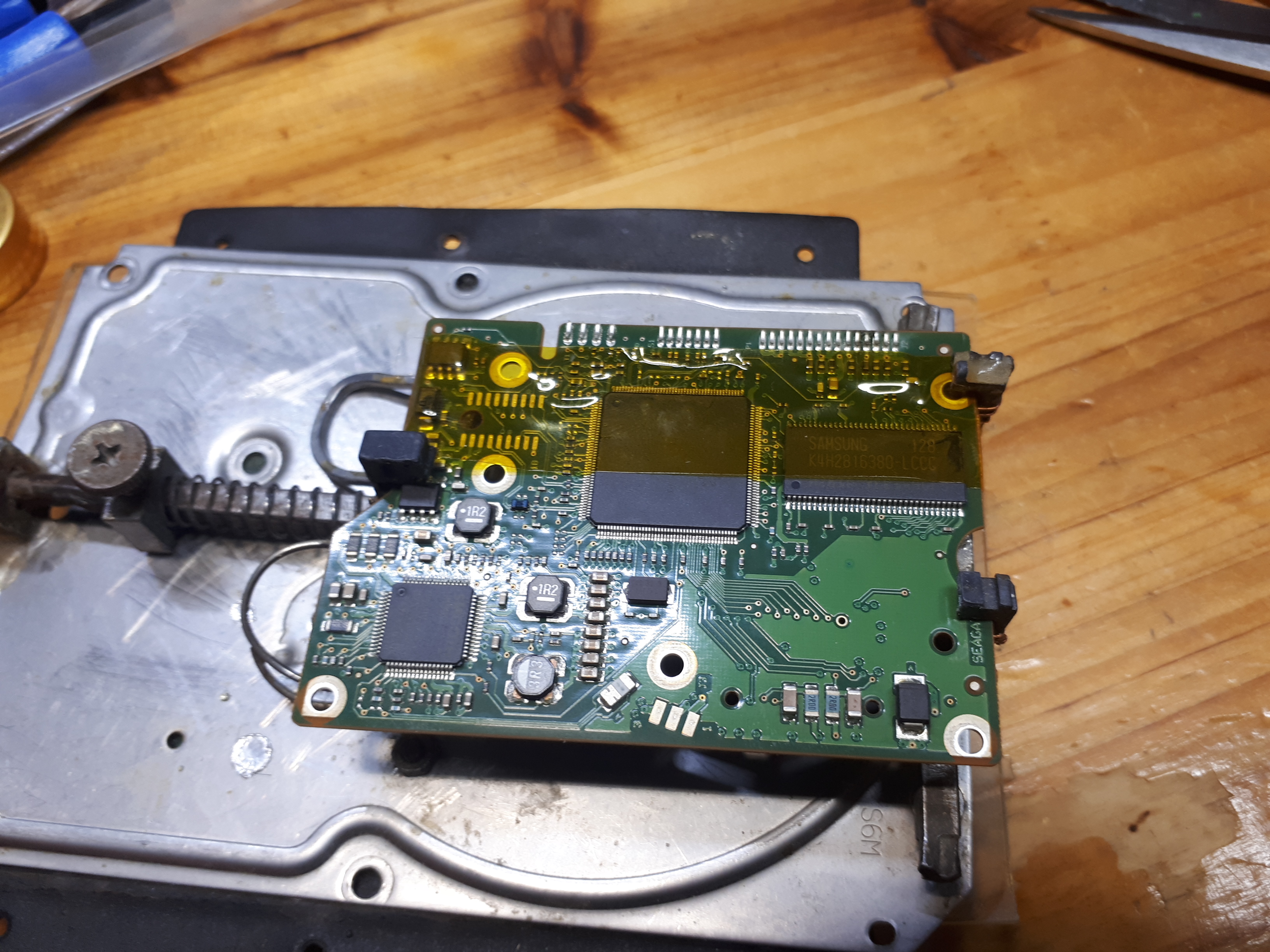

캡톤 테이핑 후 PCB바이스에 고정합니다.

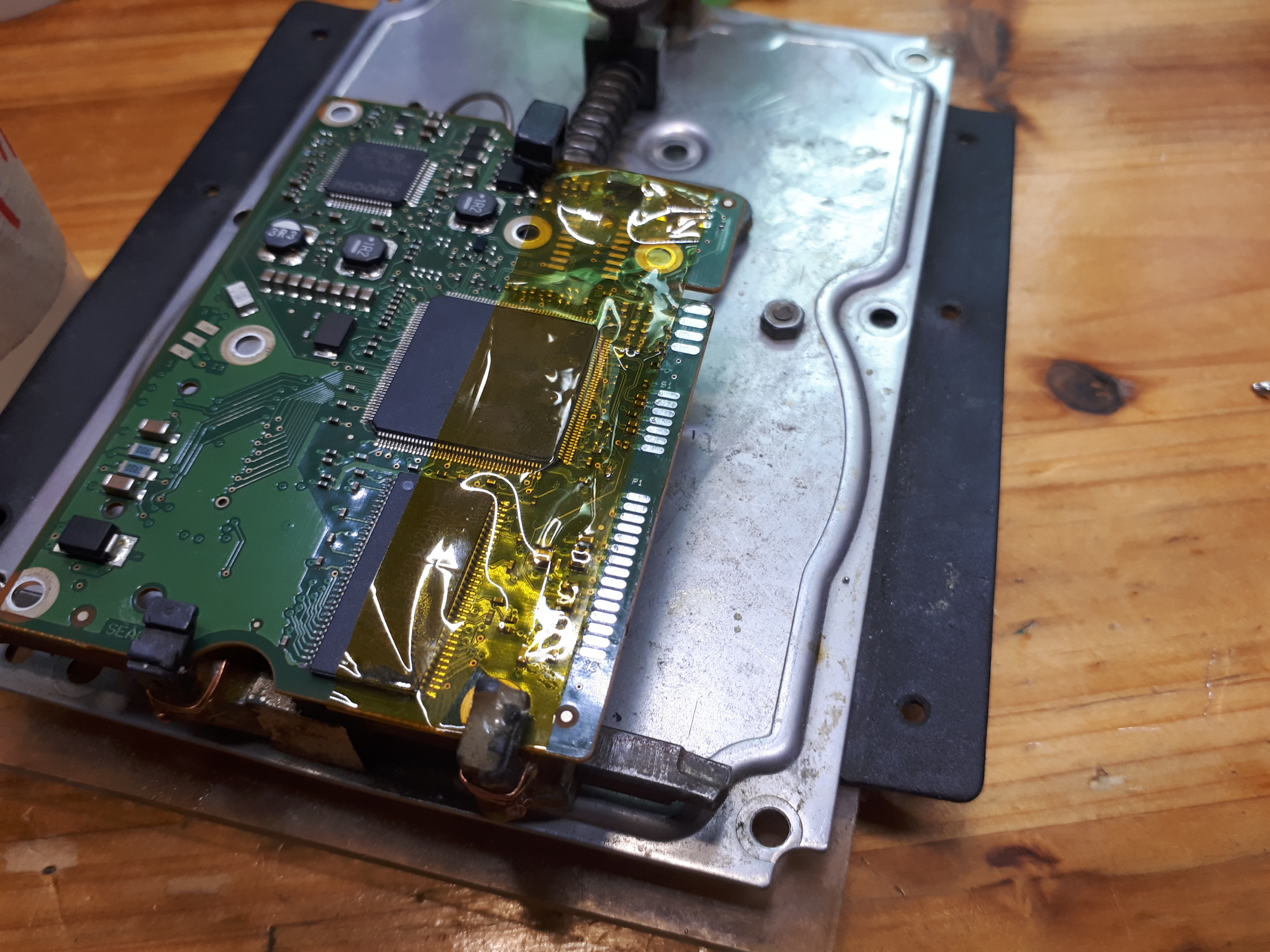

실장면을 정돈합니다.

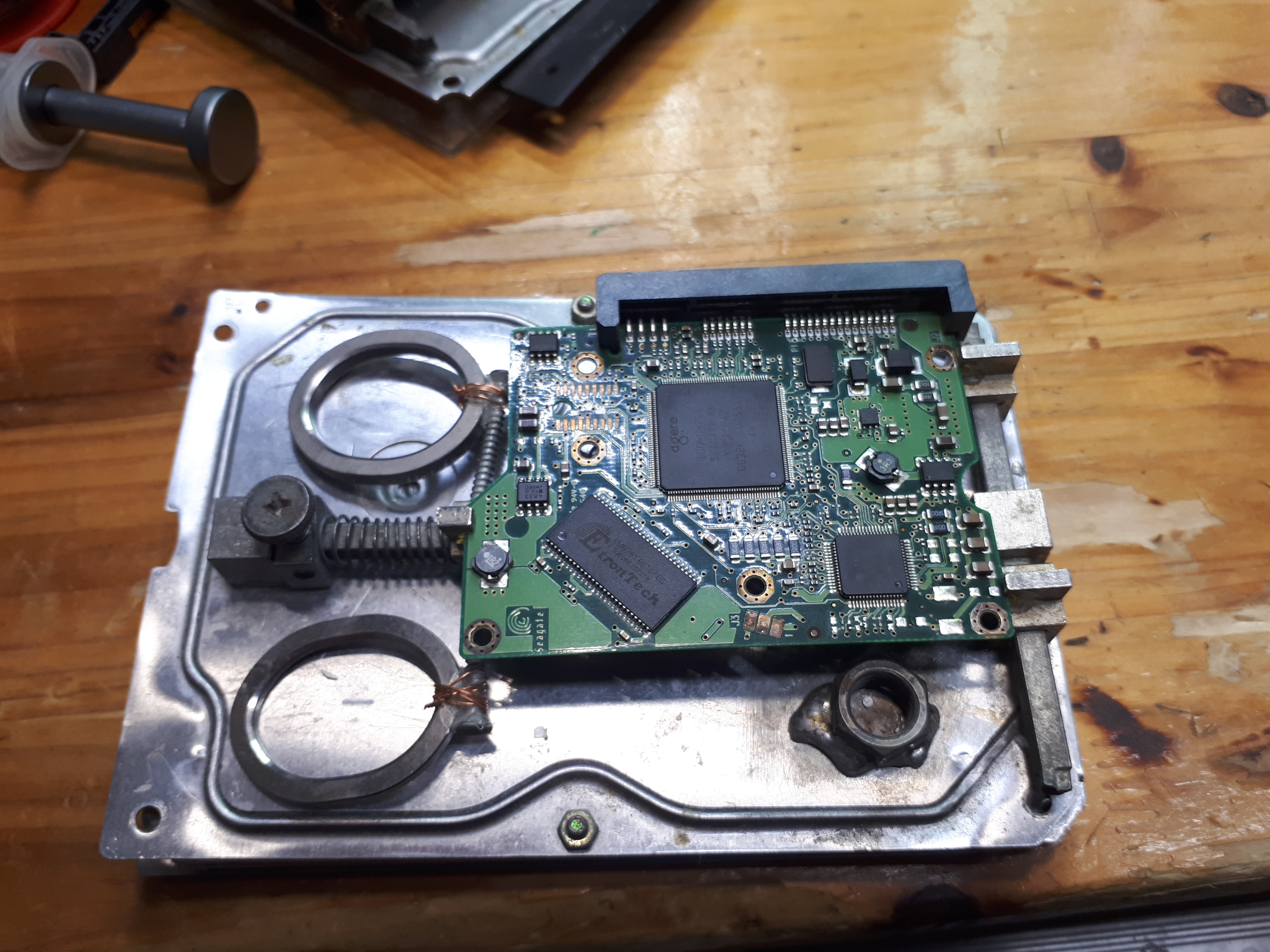

부품용 PCB입니다.











커넥터를 사용해야 하니 그대로 적출합니다.

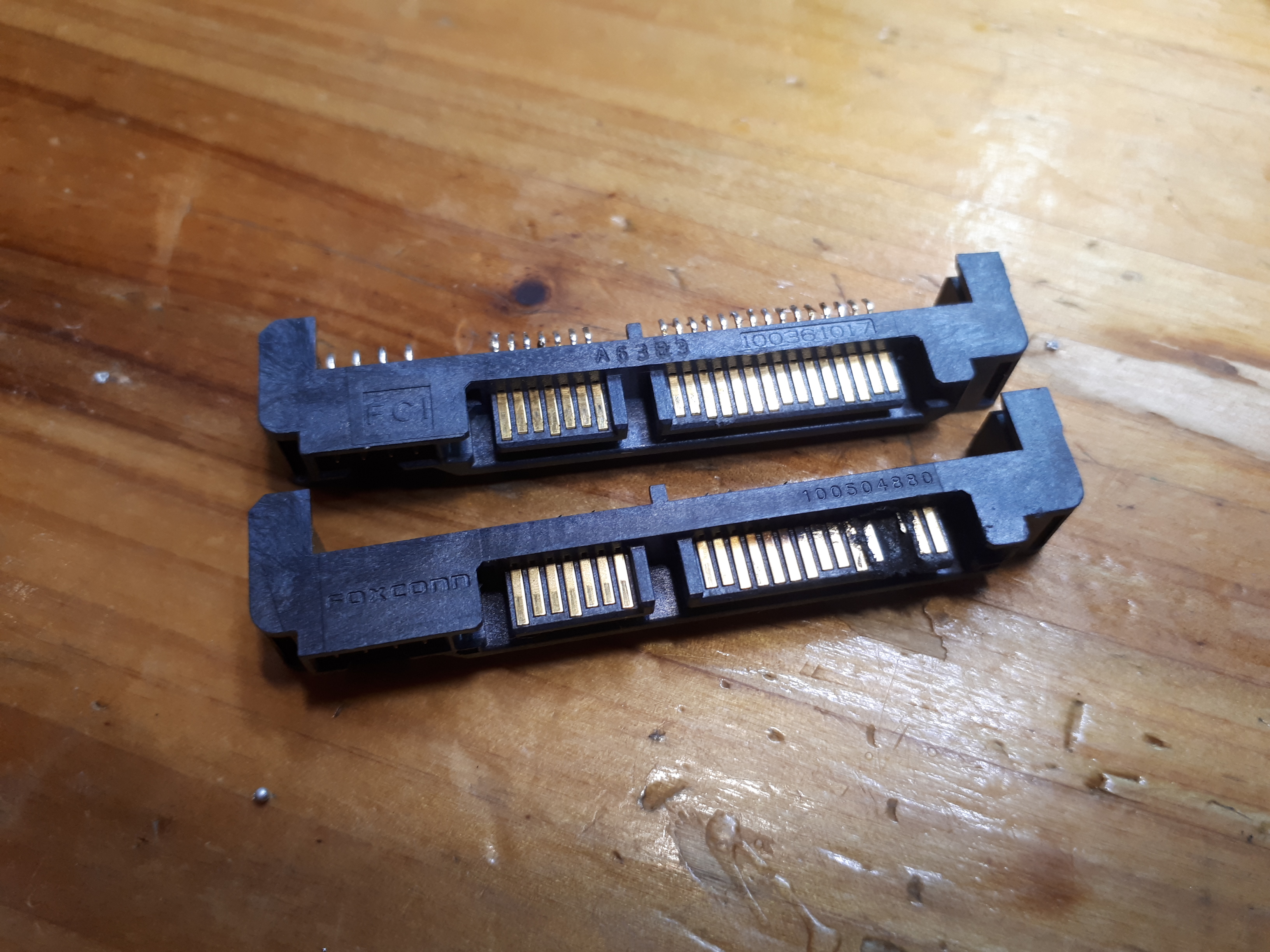

소손된 제거한 커넥터와 재사용할 커넥터입니다.

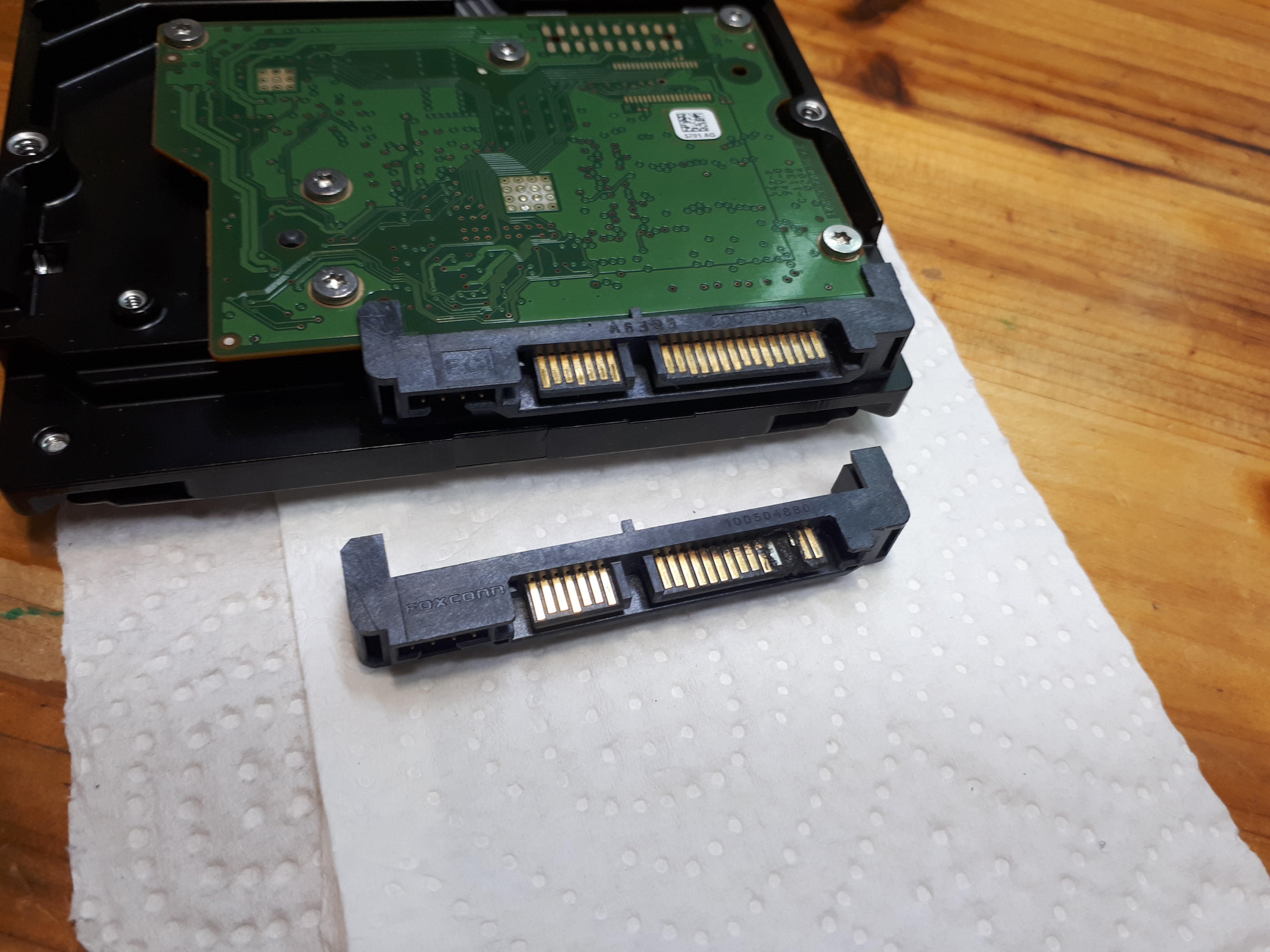

사출이 일치합니다.











재 사용할 커넥터를 실장 하고,

세척 후 건조합니다.

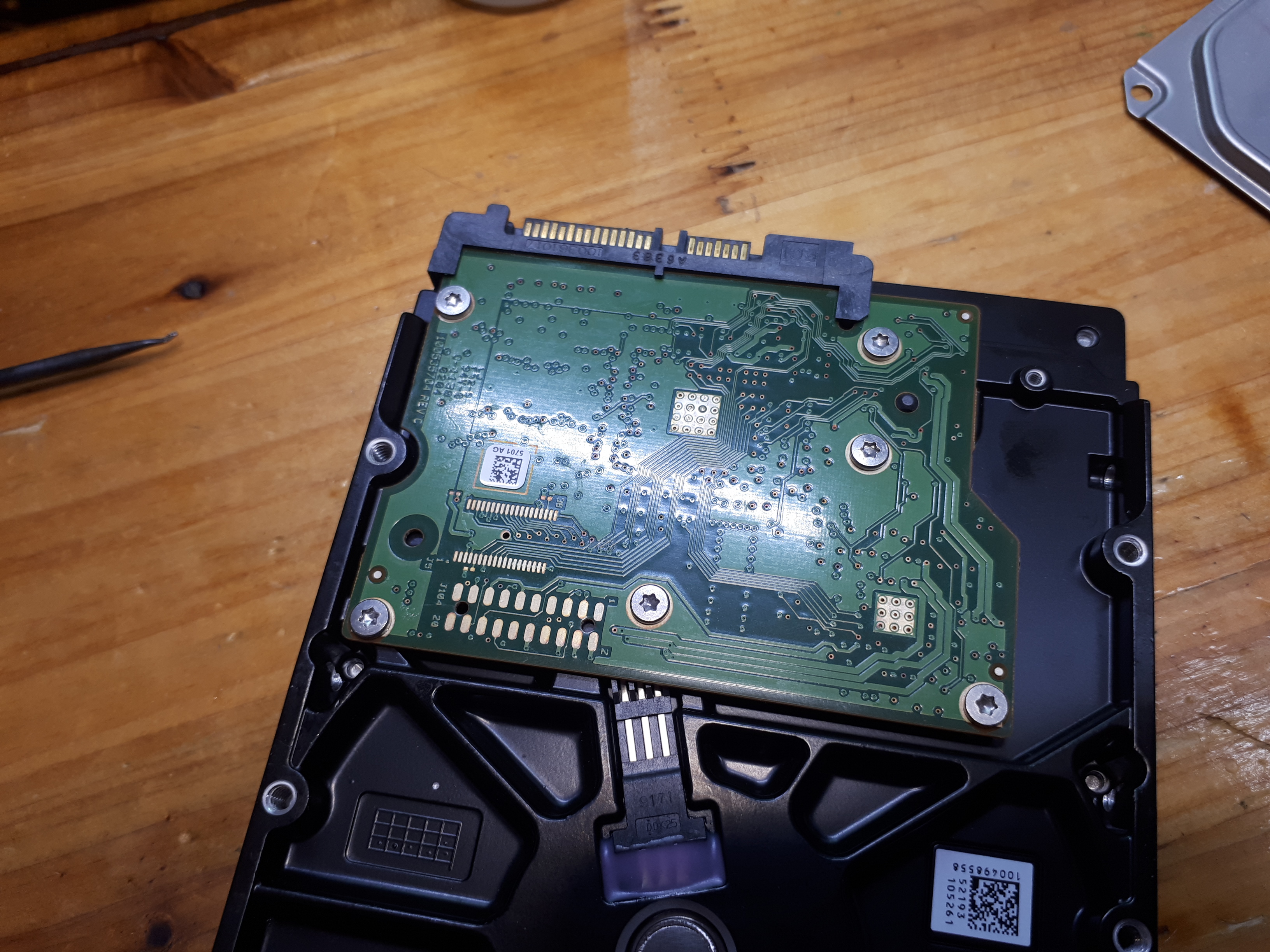

PCB를 조립합니다.















USB to SATA를 연결하여 인식 확인을 합니다.







시게이트 500GB 하드디스크의 소손 커넥터 교체가 완료되었습니다.



감사합니다.
