SATA to M.2 SATA..

728x90

보통 M.2 SATA SSD는 M.2 소켓에 바로 장착하거나  M.2 슬롯이 없는 경우,

M.2 SATA to SATA변환 보드를 사용해야 합니다.





M.2 SATA를 SATA로 변환하는 기성품은 널리고 널렸습니다.

그러나 SATA를 M.2 SATA로 변환하는 기성품은 찾을 수가 없었네요.



쭝꿔에는 있을지도..........



https://cafe.naver.com/ssdsamo/134302



M.2연장 젠더 도착..

https://cafe.naver.com/ssdsamo/1338273월 27일 주문이 한달이 넘어 도착했습니다.스텐다드 쉽핑인데..쭝꾹셀러가 싱가포르 포스트로 발송 했다는.....

cafe.naver.com

https://cafe.naver.com/ssdsamo/135813



mSATA to M.2

지금으로 부터 약 8 개월 전...이베이에서 mSATA to M.2컨버터 하나를 주문 합니다.이베이는 배송이 알리보다 늦다는 사실을 망각..아차 싶었을땐 이미 늦었습니다.이베...

cafe.naver.com

https://cafe.naver.com/ssdsamo/137157



M.2 SATA 860EVO 1TB 간단 벤치

대한민국 모임의 시작, 네이버 카페

cafe.naver.com





M.2 연장 젠더가 제 역할을 하지 못해 방치...



더 이상 사용하지 않는 부분을 재활용할 겁니다.











NVMe SSD에 비해 M.2 SATA SSD는 데이터 라인이 고작 네 개뿐입니다.

나머지는 GND, +3.3V라인





뒤에는 아무런 패턴이 이어져있지 않습니다.













SATA 커넥터 하나가 필요하고요.







변환 보드의 FFC커넥터를 PTC 히터로 가열하여 제거합니다.







불필요한 부분 캡톤 테이핑.







야매 땜질 후 캡톤 테이프 제거.











SATA 커넥터 순간접착제로 붙임.

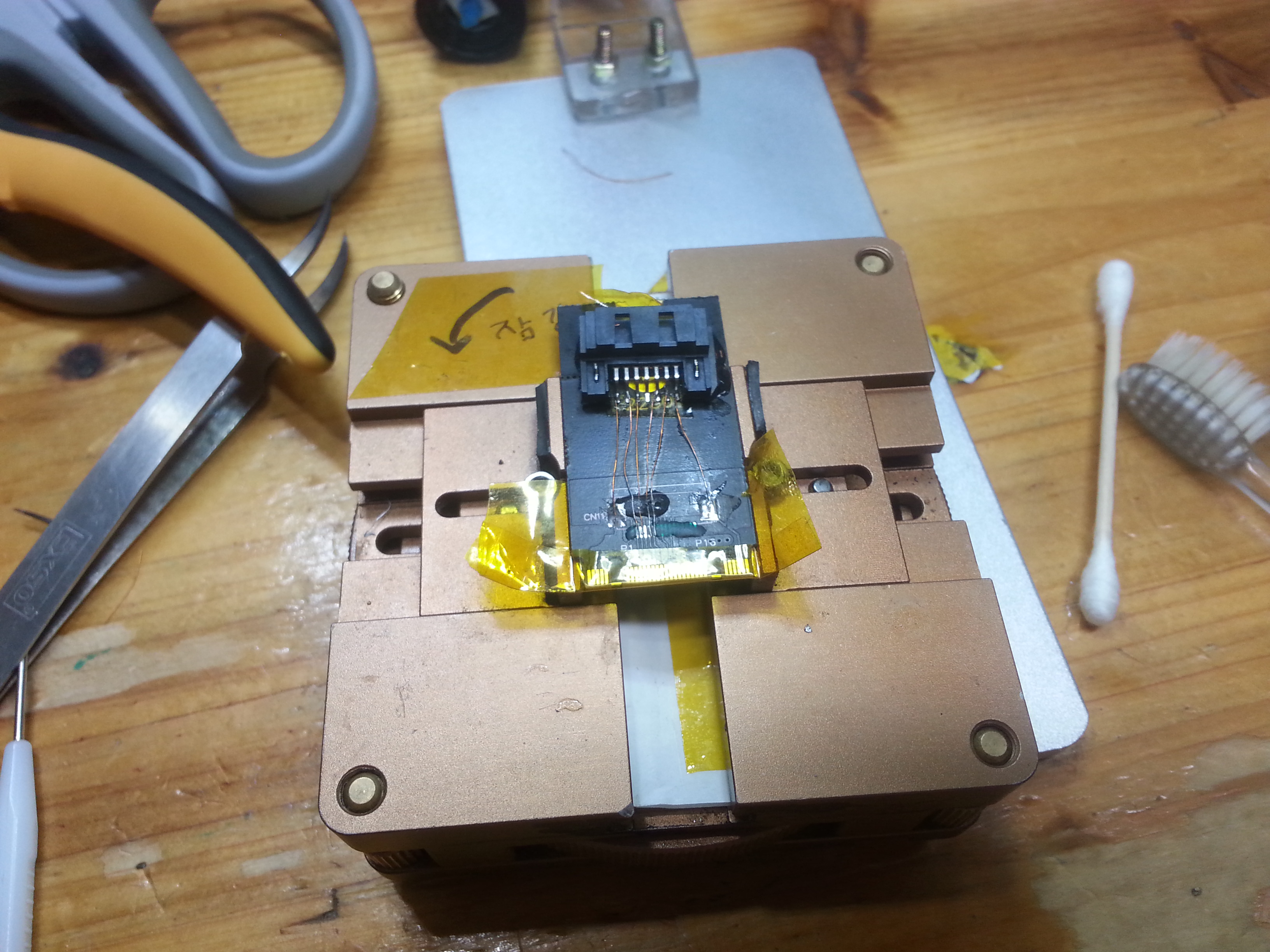

야매 와이어링.









뚝딱 완성?









인클로저에는 이렇게 장착이 되고요.









아.........

슈바......

커넥터 고정이 제대로 안 되었는지, 케이블 꽂으면서 커넥터가 떨어지고 땜도 대다수가 떨어져 버렸습니다.



728x90



처음부터 다시....ㅜㅜ





동네 북 BX500 연결,









인클로저 시스템에 연결







전체 모습







인식 확인!!



2차 연결도 인식 확인!!





RTL 9210B에 하드디스크 연결 후 하드웨어 안전제거하면 스핀들 모터가 정지합니다. 굿~



싹 걷어내고 다시 만듦..





커넥터 뜯김 방지 에폭시 본딩.





만들게 된 이유가......

최근  삼성 860 EVO 1TB M.2 SATA SSD 탈착 빈도가 늘어서,,,

골드핑거 손상 방지 대용으로.......



골드핑거 떨어지면 서비스 기간이라 하더라도 서비스 불가...ㅠ



SATA → M.2 SATA 변환 보드 기성품이 만원 미만이라면,

이번에도 헛짓거리........
