새로텍 US-7R31C USB 3.1 Gen 2 외장케이스 LED교체 및 전원스위치

최근 펌웨어 업데이트 실패로 고장이 난 새로텍 US-7R31C 외장 케이스를 양도받았는데요..

제품 정보

http://prod.danawa.com/info/?pcode=7995421

위즈플랫 새로텍 Ultra Slim 7 (US-7R31C) (하드미포함) : 다나와 가격비교

광고 링크 아님...-_-



https://cafe.naver.com/ssdsamo/139803

뇌사상태 US-7R31C 살려보기.....



https://cafe.naver.com/ssdsamo/139807

희망? 반전? 좌절? 야매의 운명은...



https://cafe.naver.com/ssdsamo/139812

정신 차린 새로텍 US-7R31C..



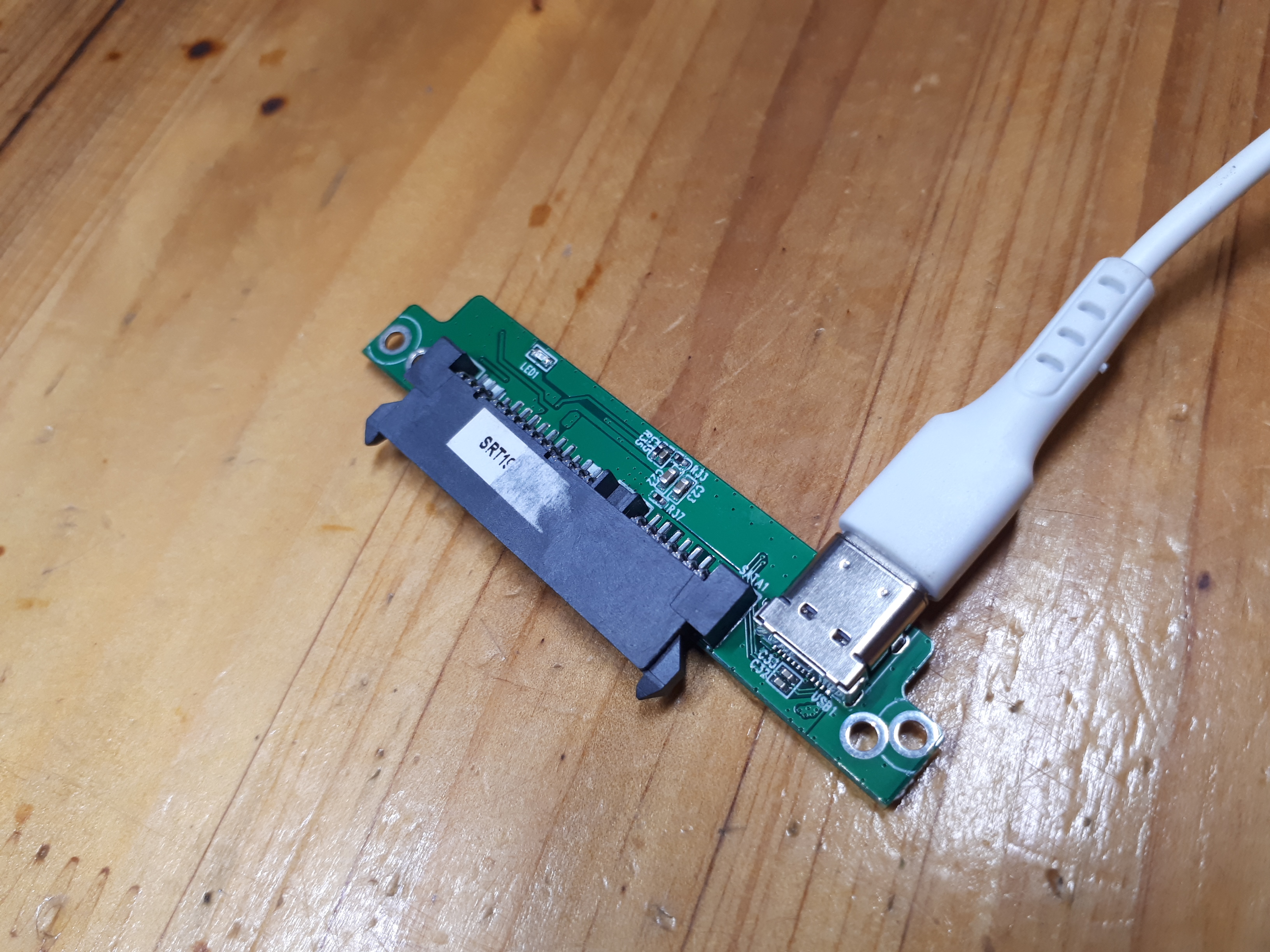

잦은 롬 칩 적출로 인한 반대편 LED 고장...

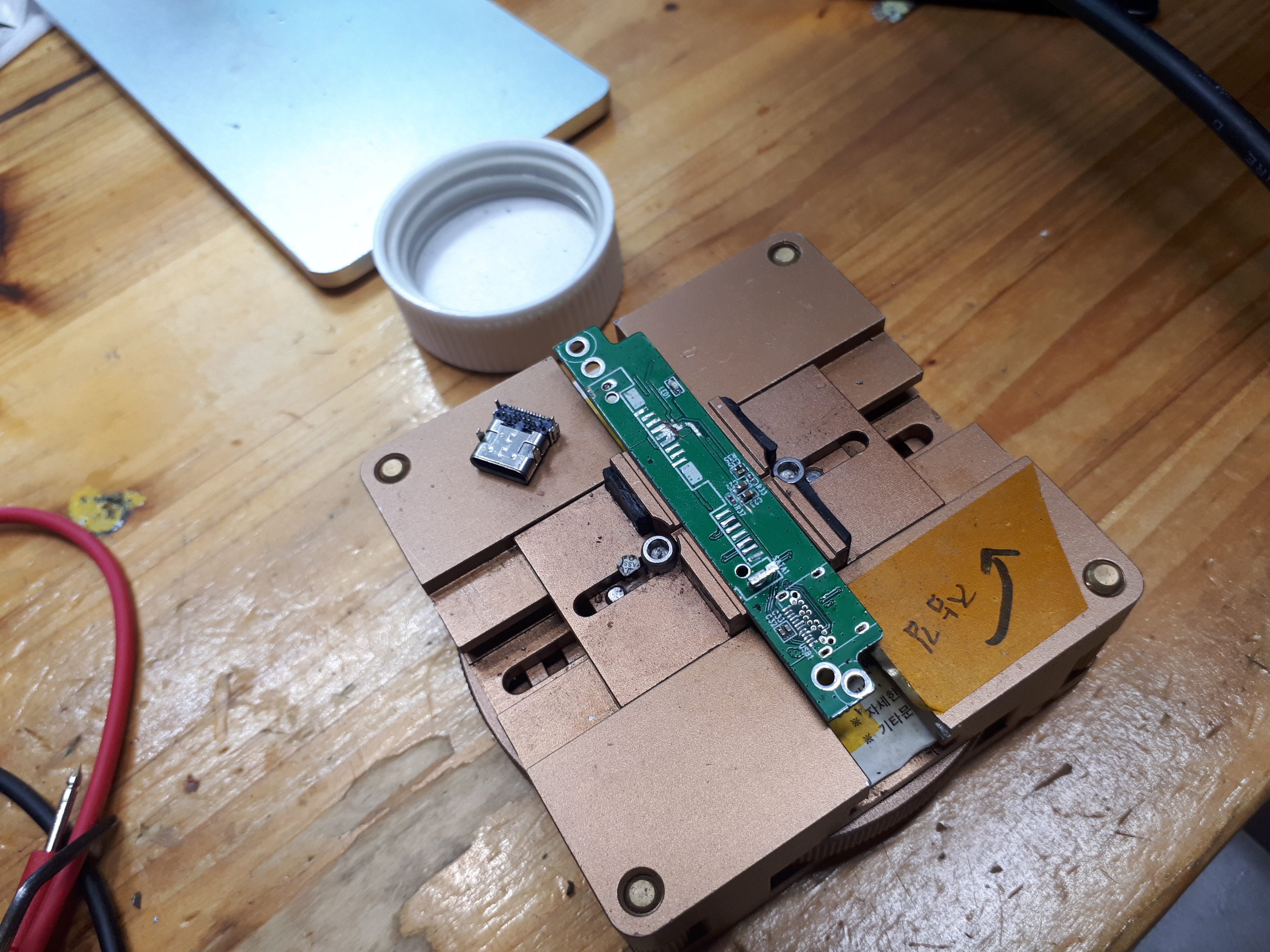

리볼링 스테이션에 고정해 줍니다.





소자 모서리에 녹색 점이 있는 SMD LED는.

이 녹색 점이 극성을 표시한 부분인데,



제조사마다 표시 위치가 달라서 어차피 디지털 멀티 테스터는 필히 있어야 합니다









고장 난 LED를 교체해 줄 겁니다.

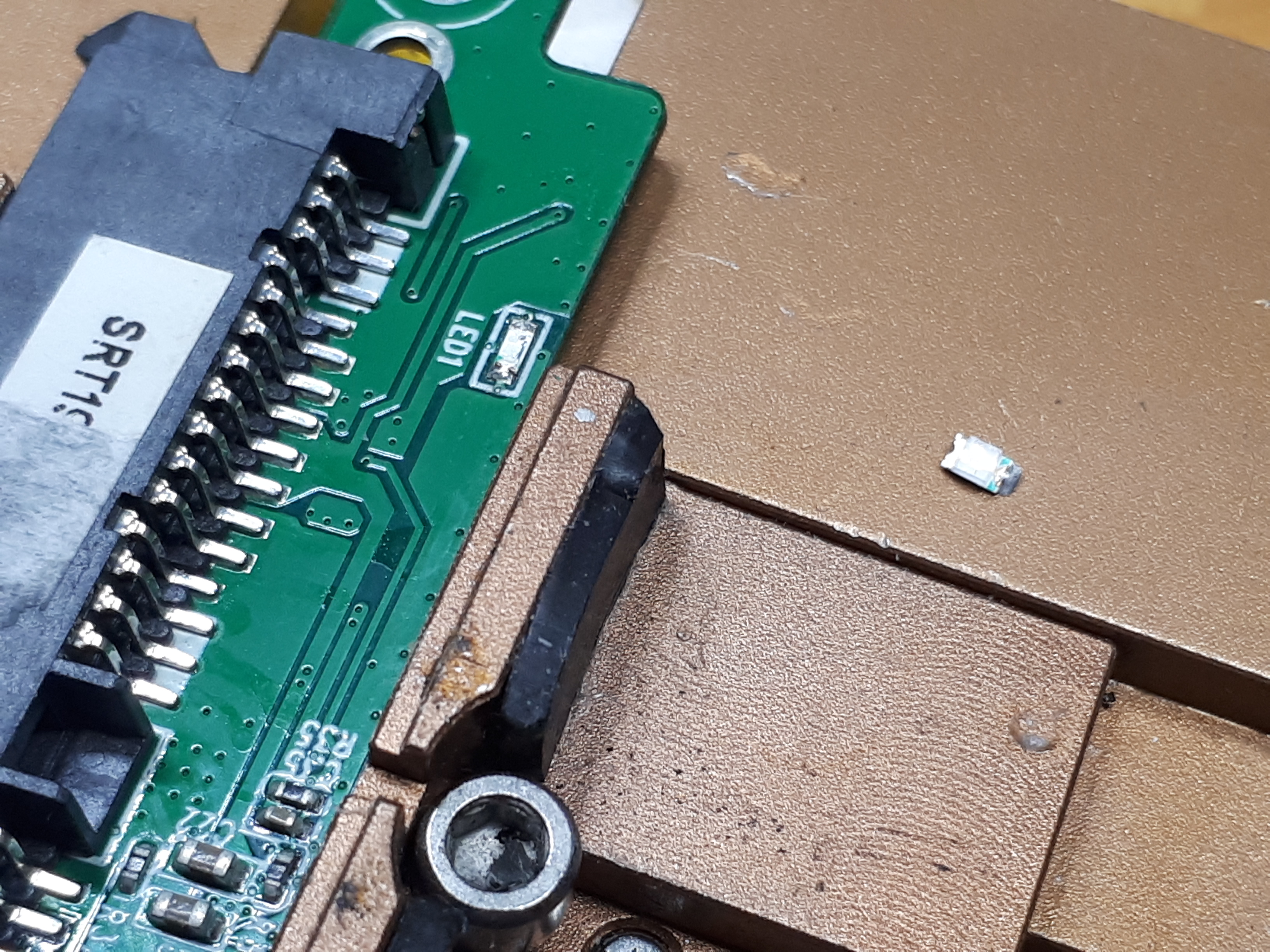

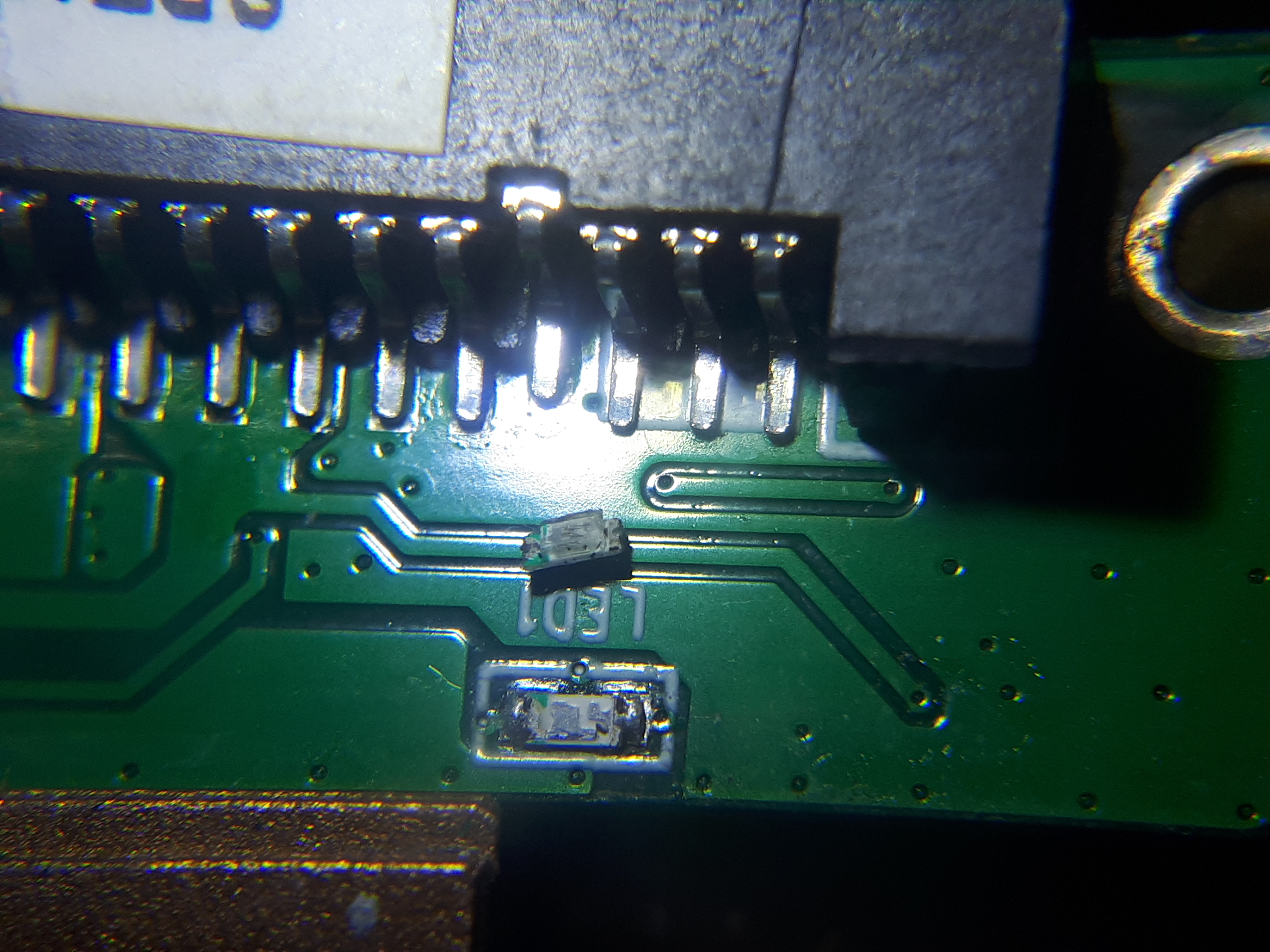

SMD LED 비교.

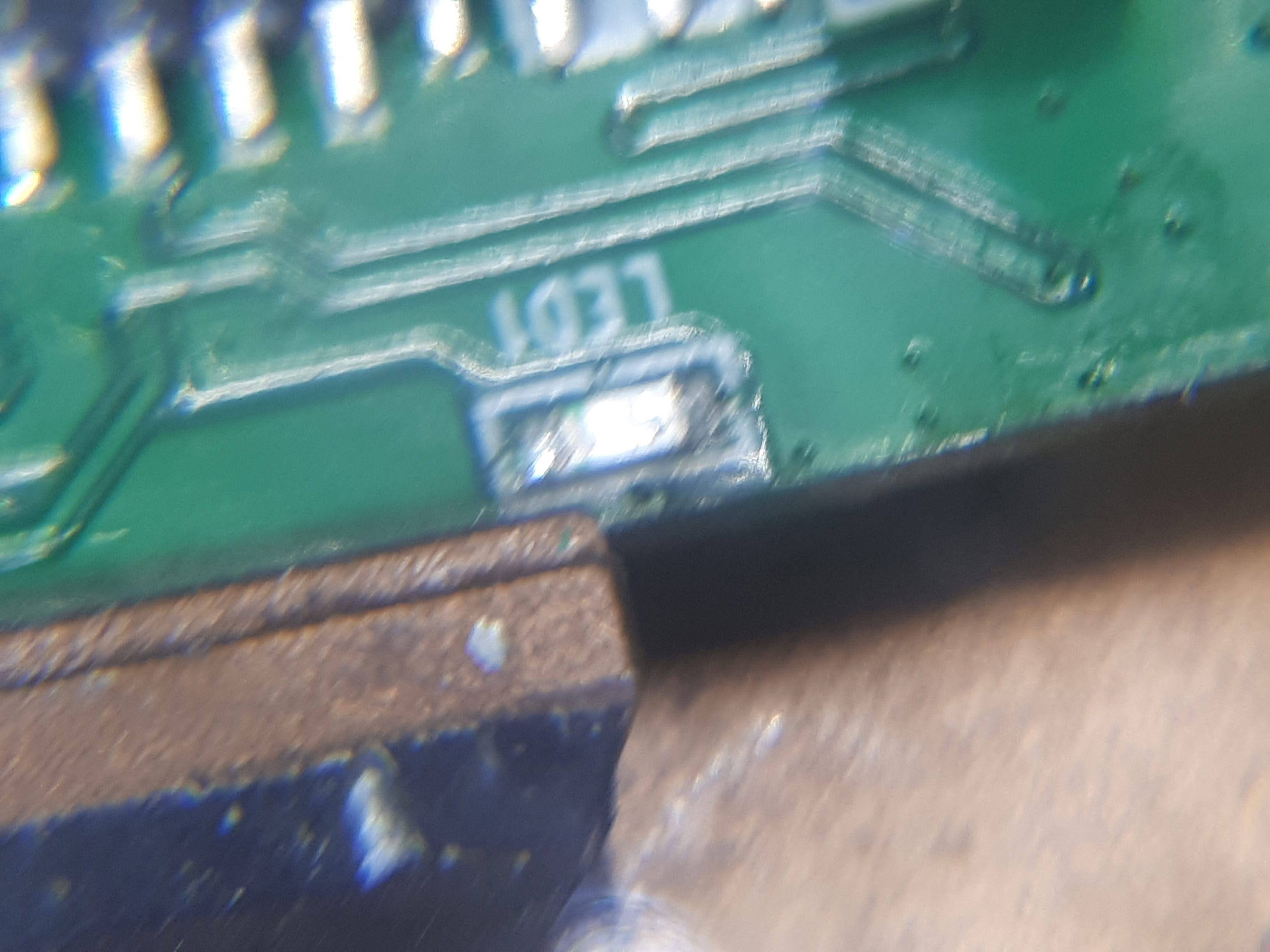

고장 LED는 재사용하지 않으니 인두기로 제거합니다.

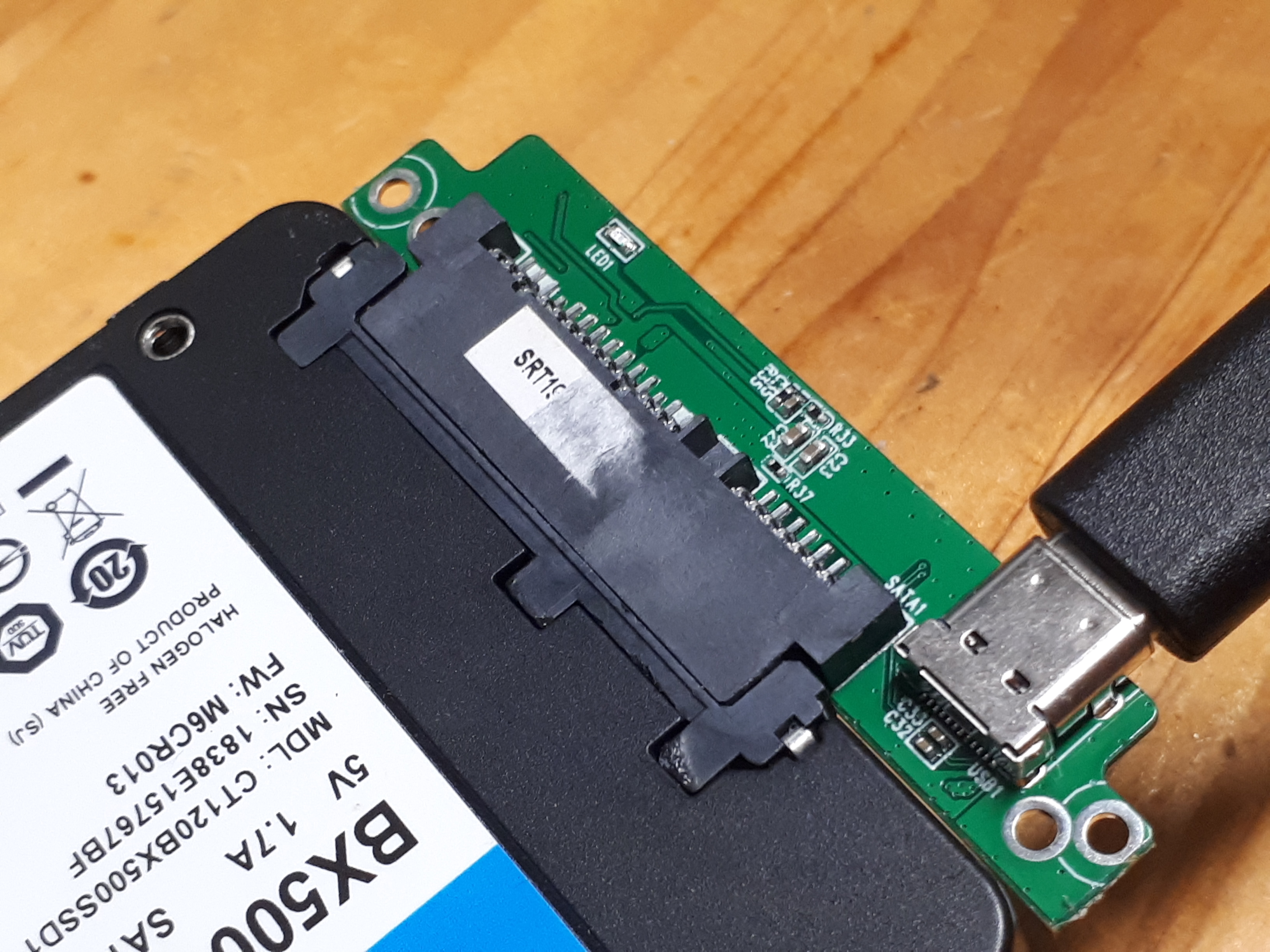

SMD LED를 새로이 실장 합니다.

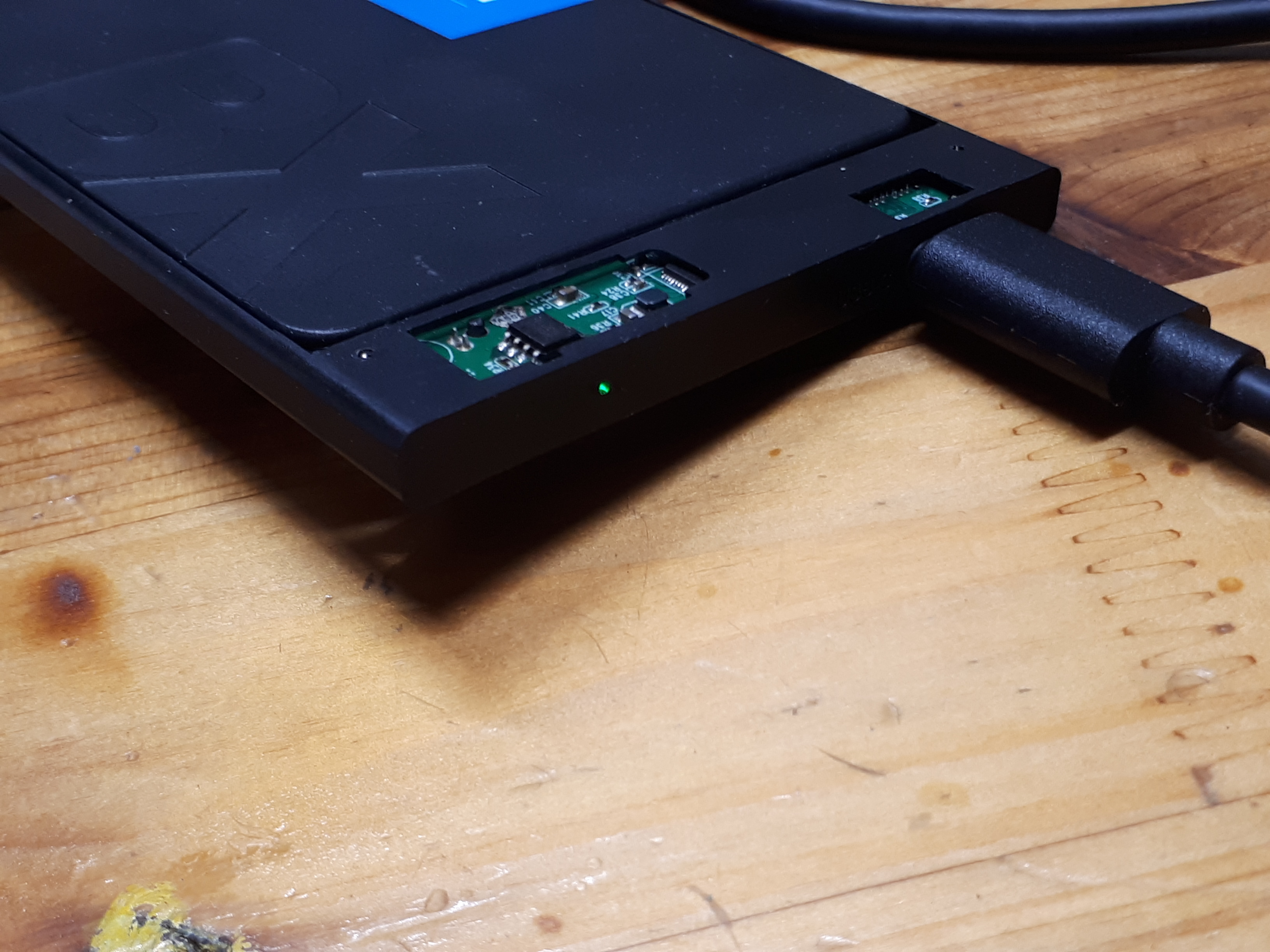

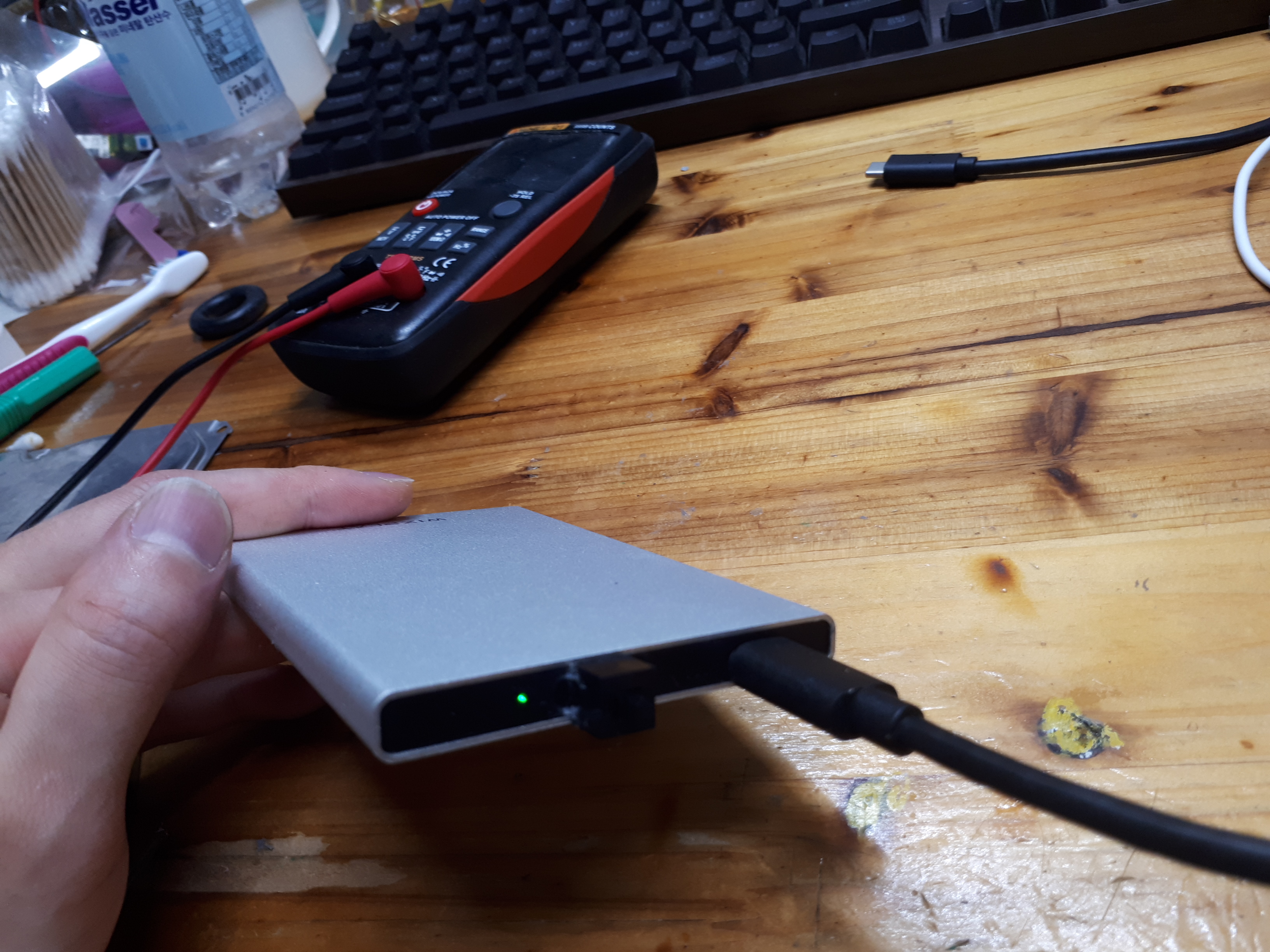

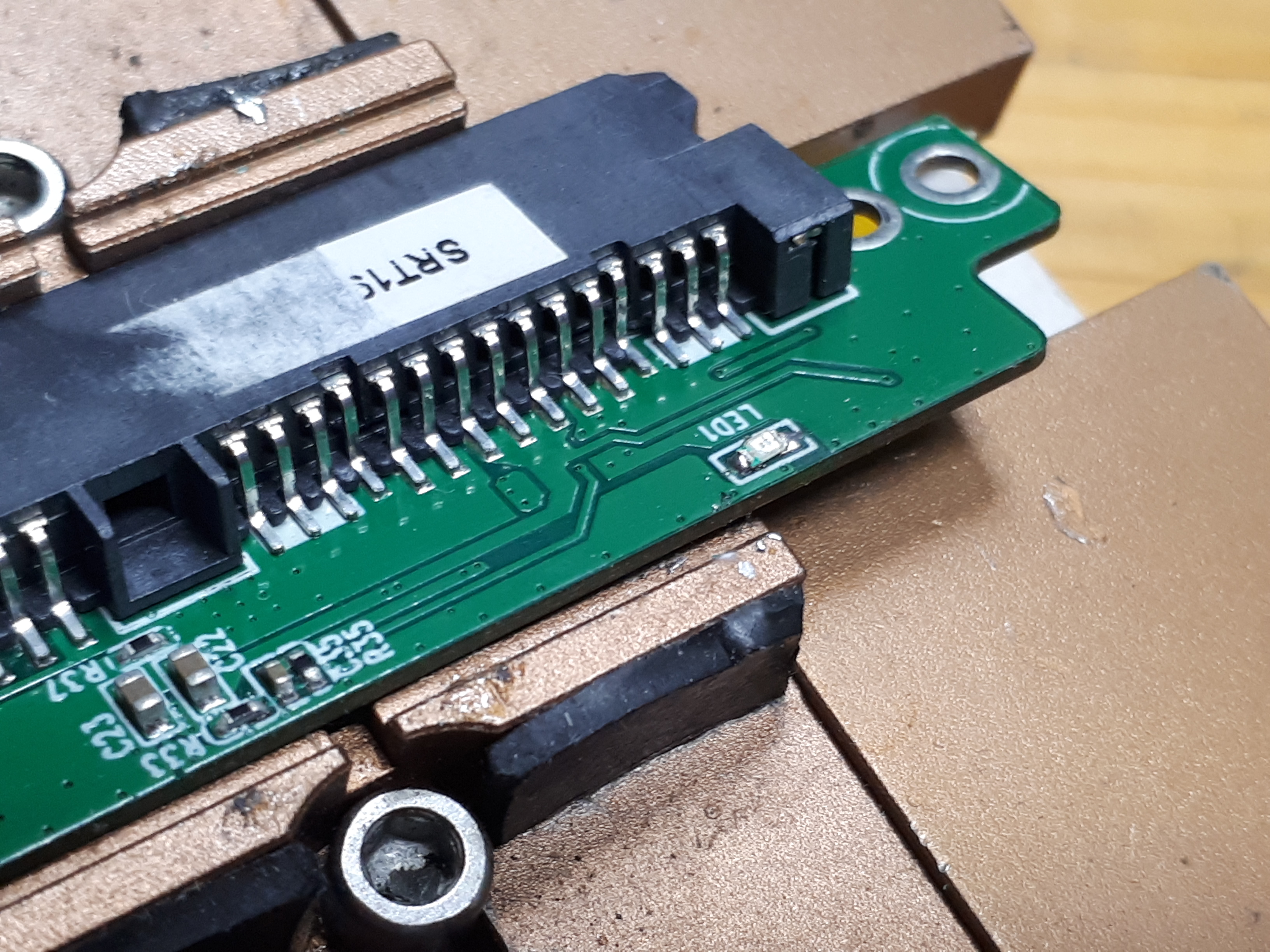

LED작동 확인.

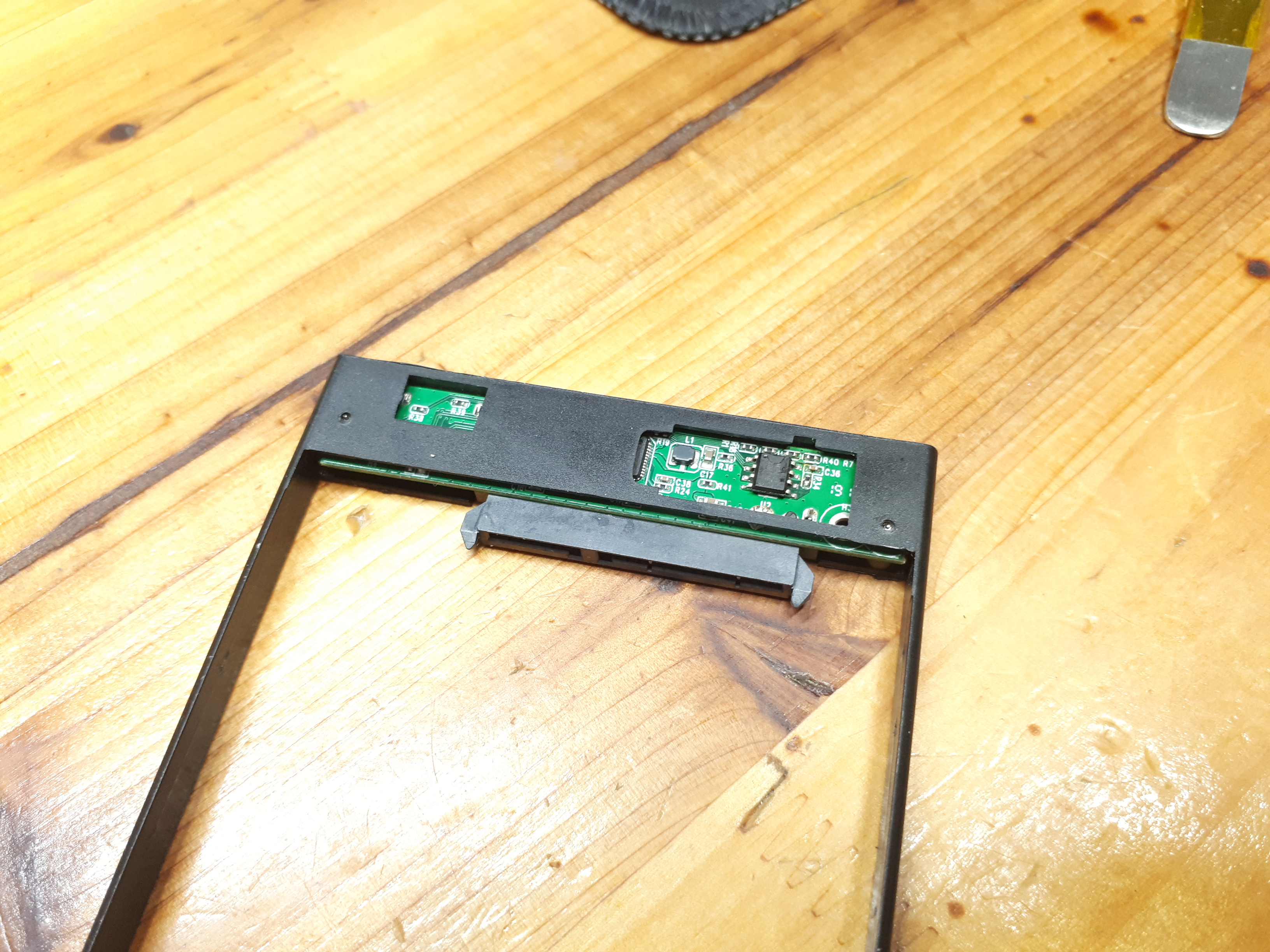

프레임을 조립합니다.







청록?

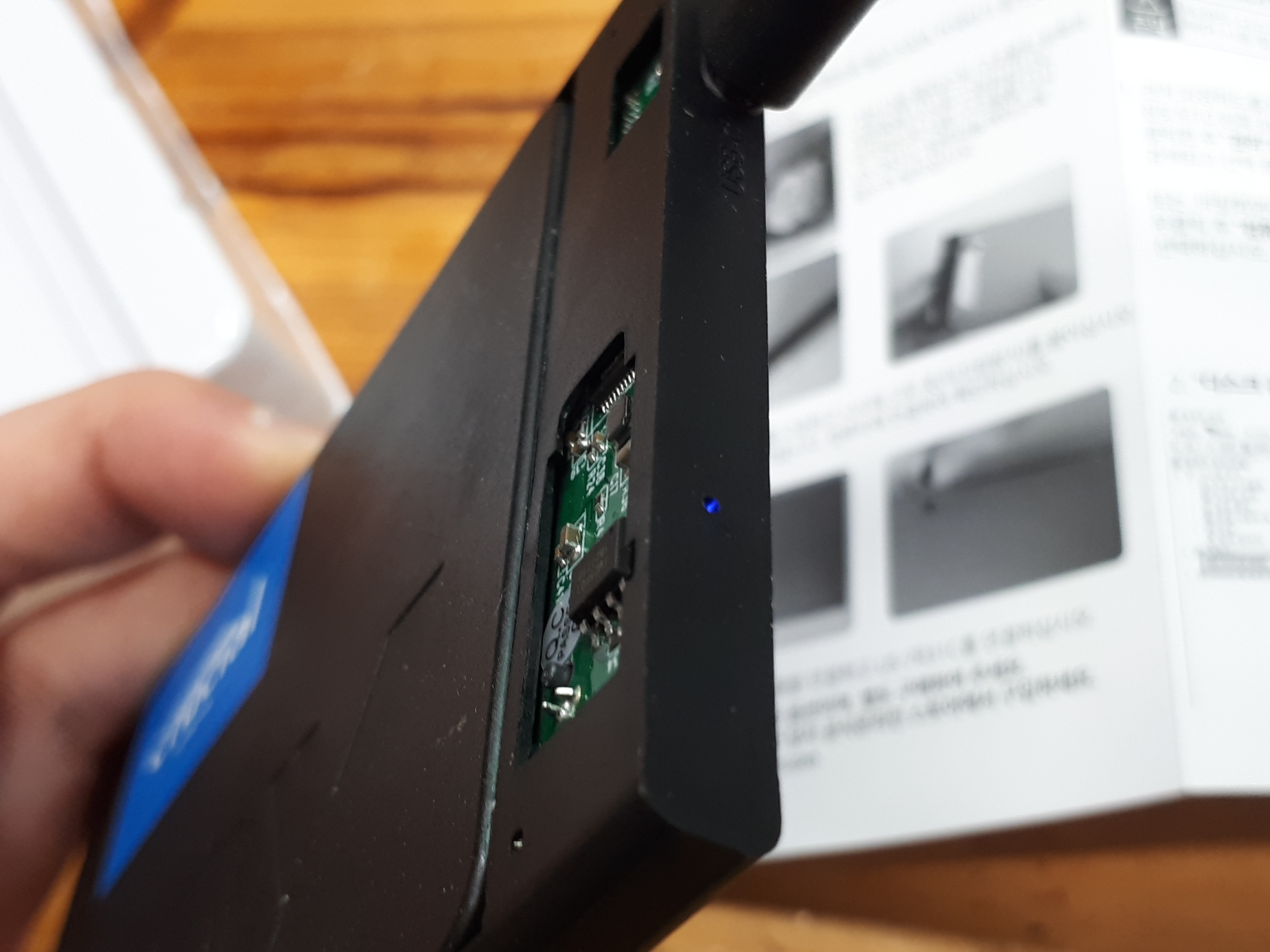

고장 나기 전엔 파랑이었지요.

백색도 괜찮았을 듯싶네요^^



https://blog.naver.com/micro_2/221568819701

원터치 USB to SATA...

https://cafe.naver.com/ssdsamo/133562

역쉬 쭝쿡 입니다...

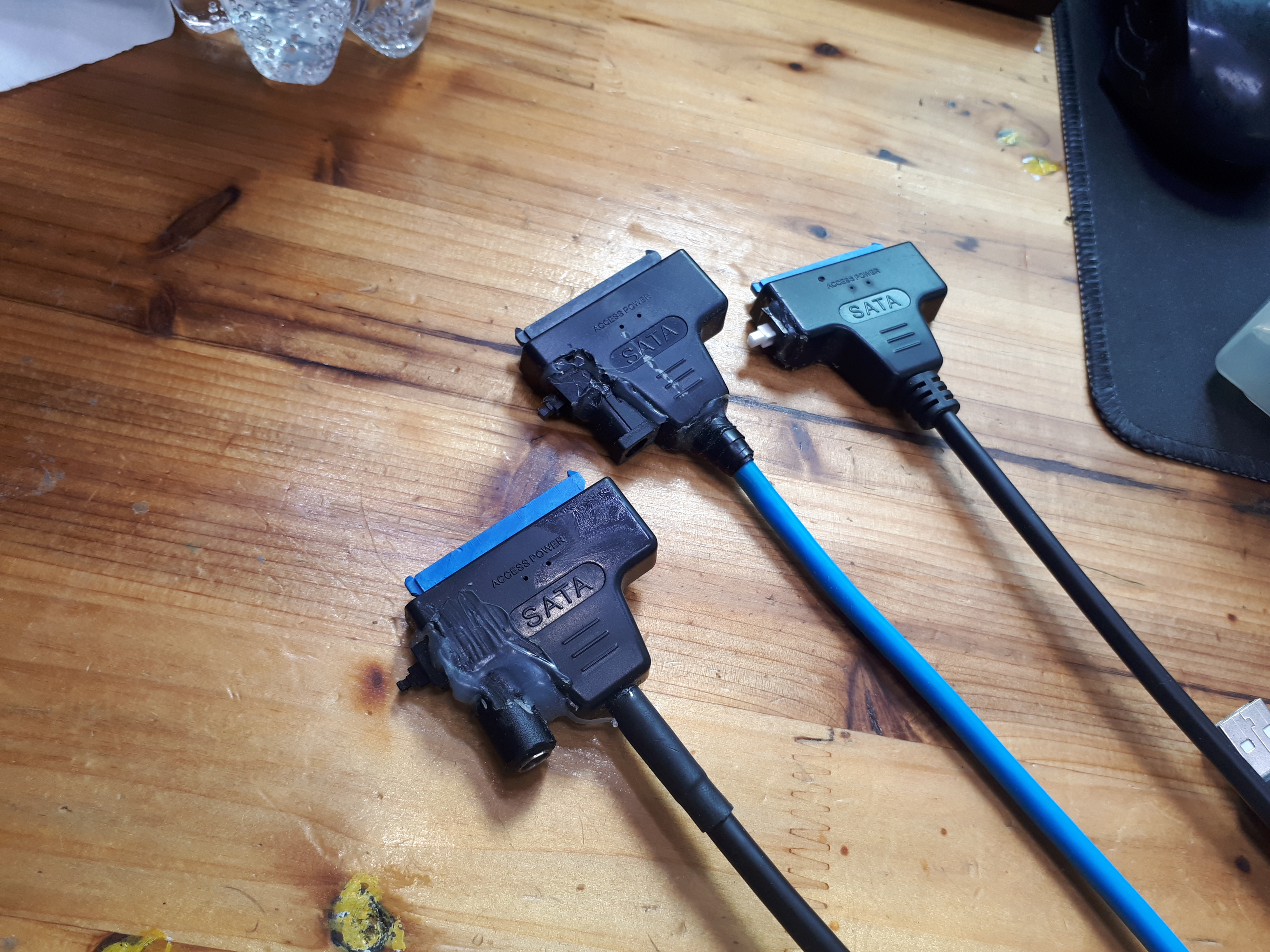

사용이 잦은 USB to SATA는 사용 편의상 스위치를 연결해서 개조를 했는데요.



728x90







새로텍 US-7R31C도 스위치를 연결해 개조할까 합니다.





5V라인을 끊어줍니다.









엉망진창.....-_-



개조 과정 중에 쇼트 현상이 발견되어...

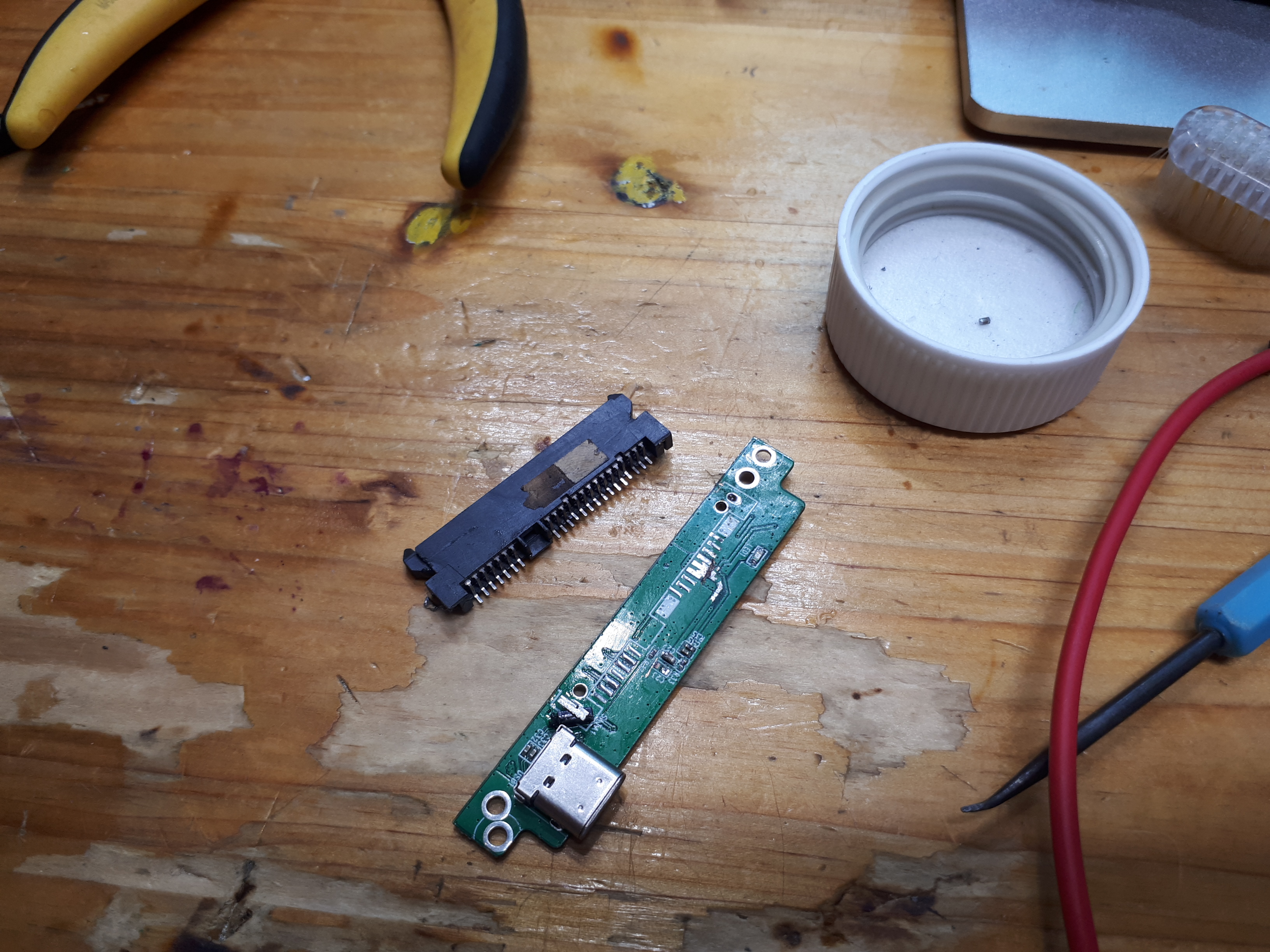

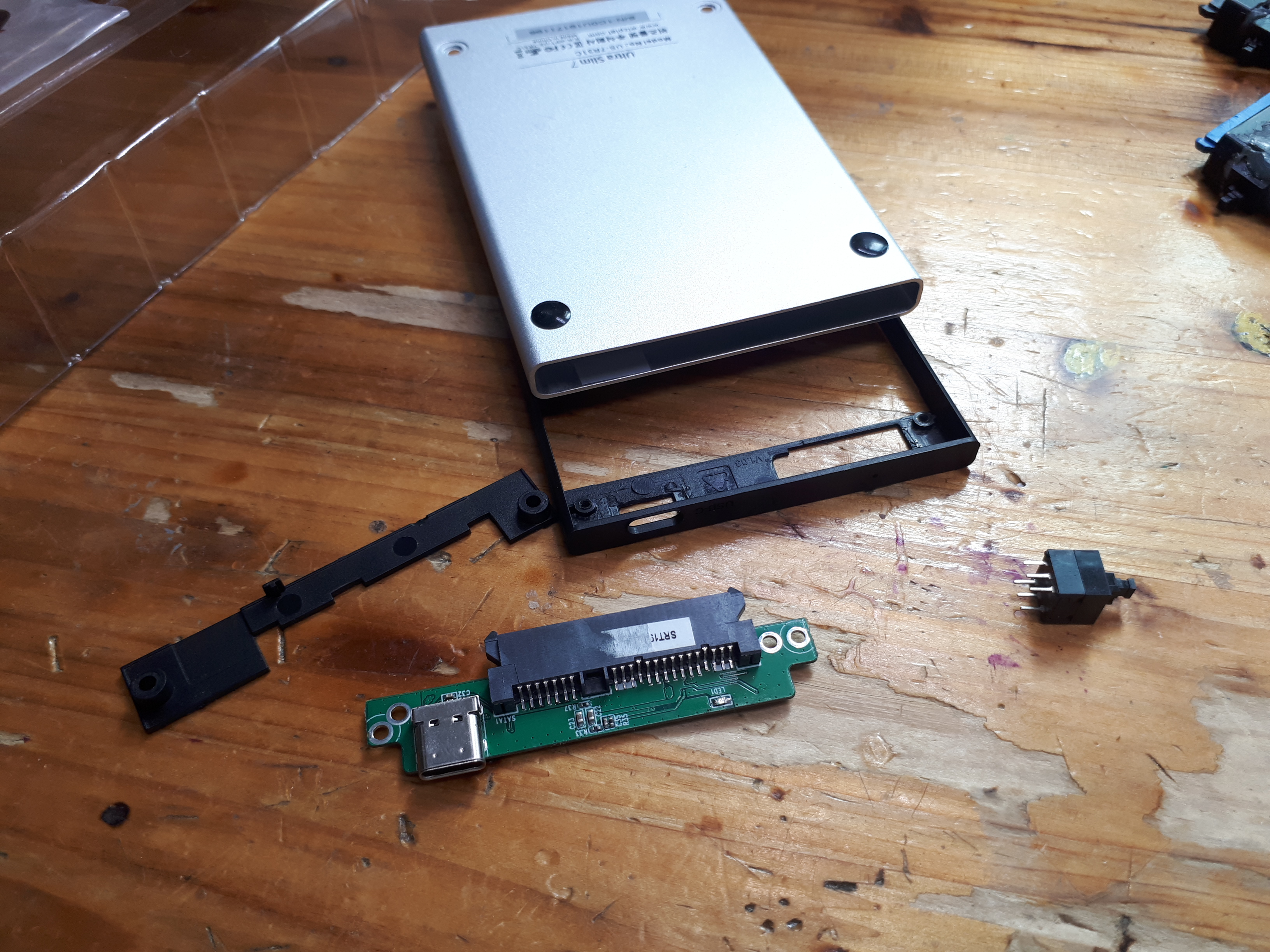

SATA 커넥터 C커넥터 적출..

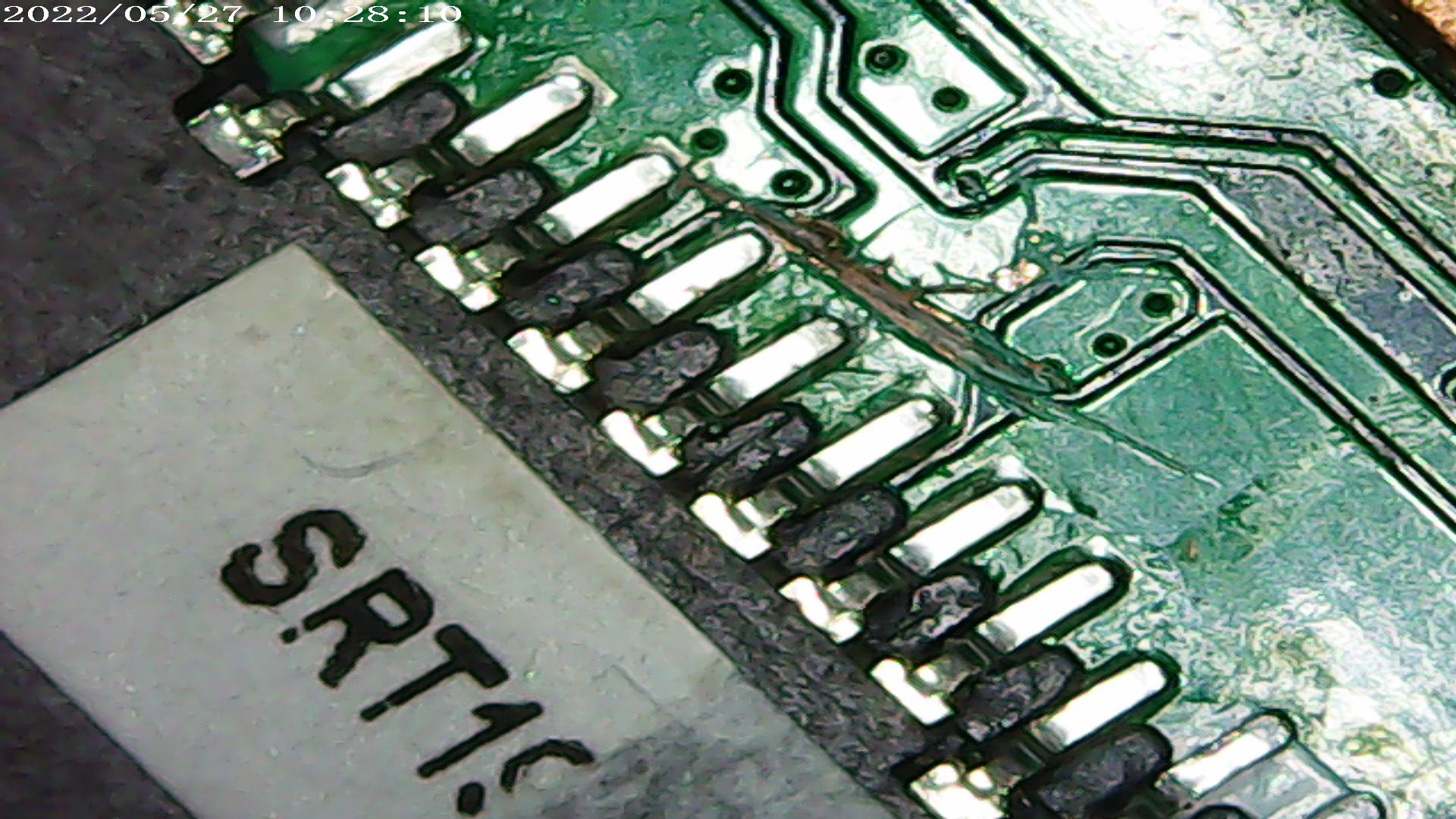

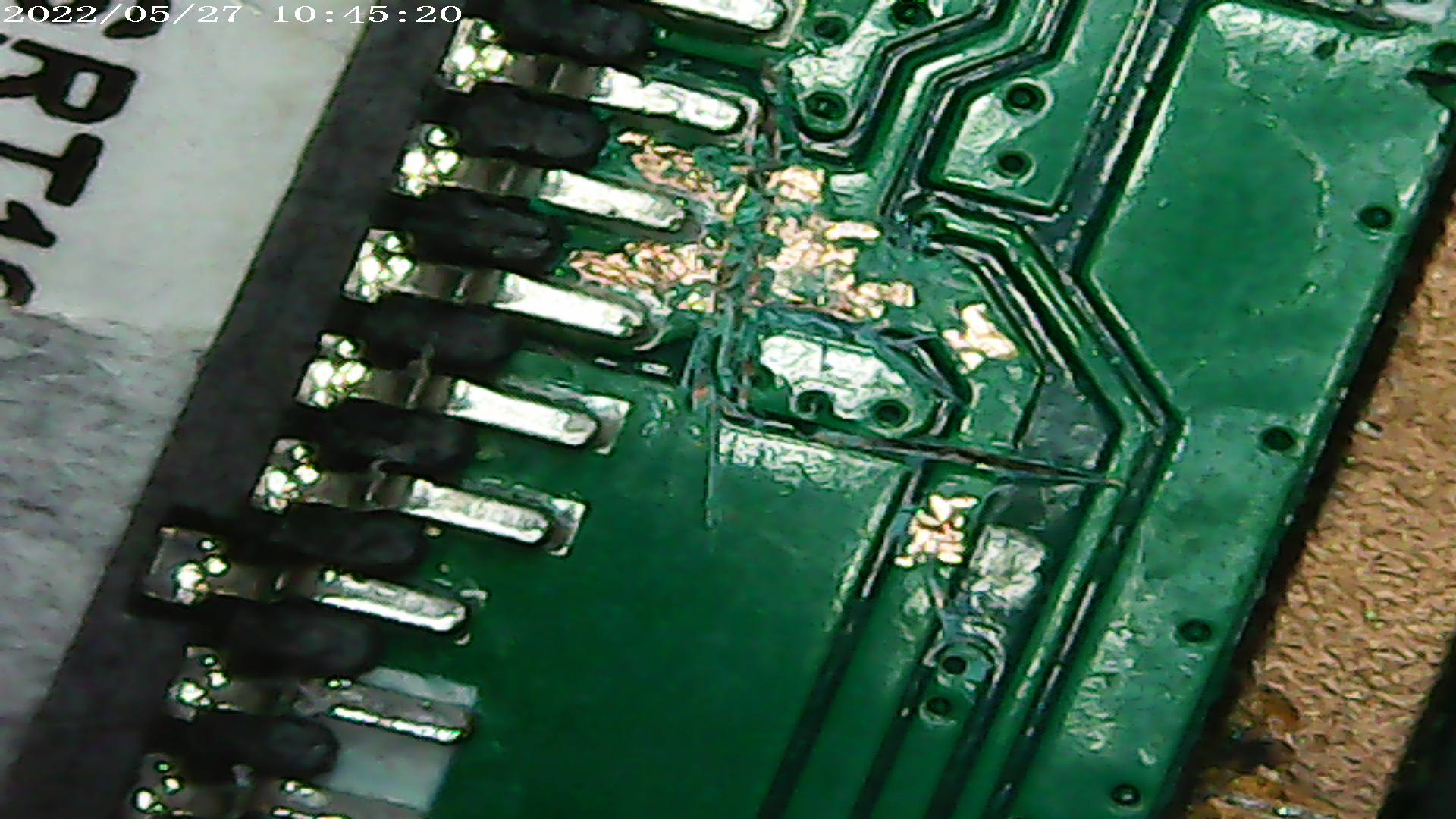

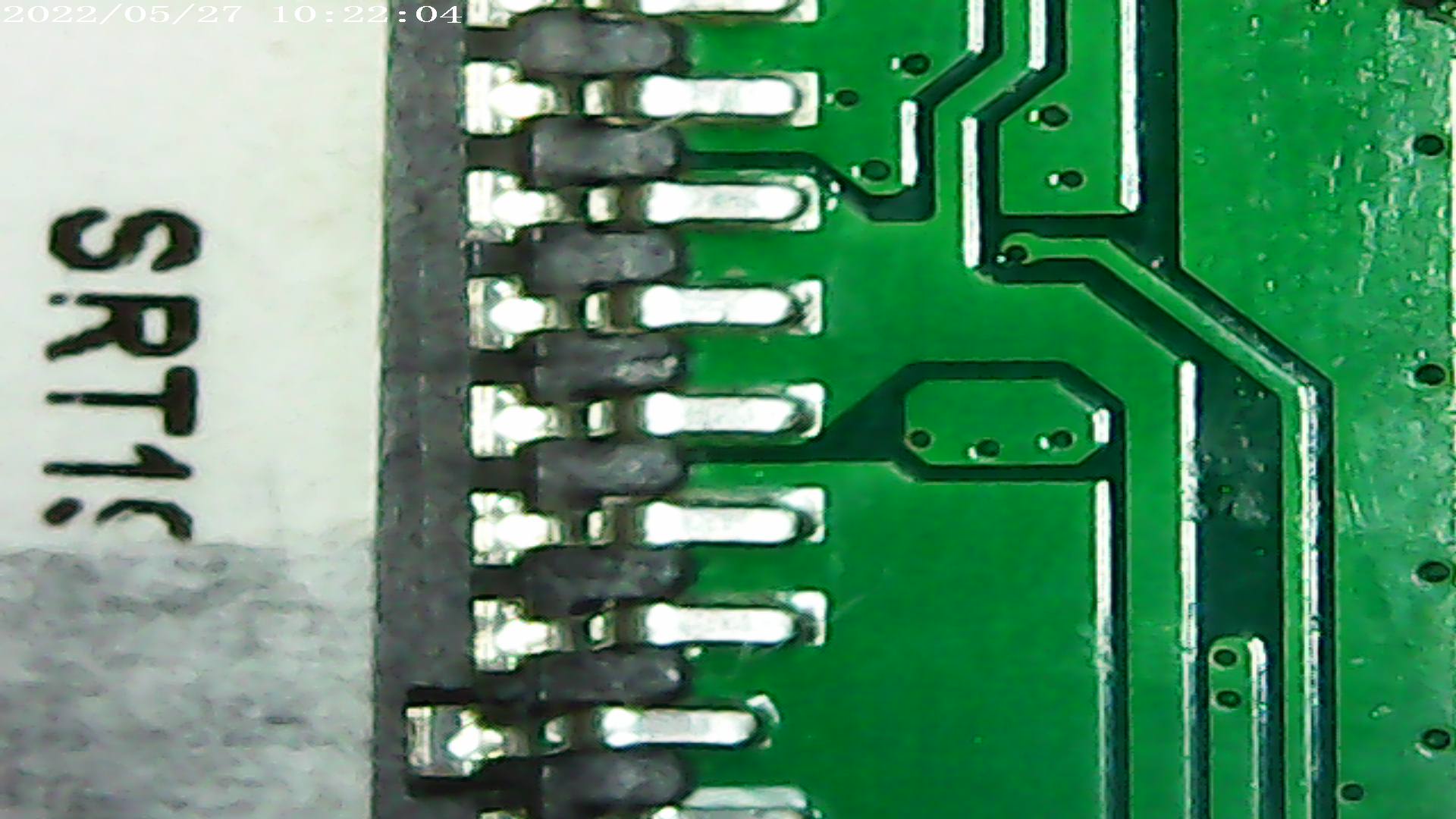

소자도 몇 개 떼어놓고 한~~ 참을 씨름하다가 두 GND라인을 재 놓고 쇼트라 판단..

멍청 야매....ㅠㅠ





끊어 놓은 5V라인 IDC케이블로 연결







푸시락 위치 잡음









푸시락 스위치 납땜

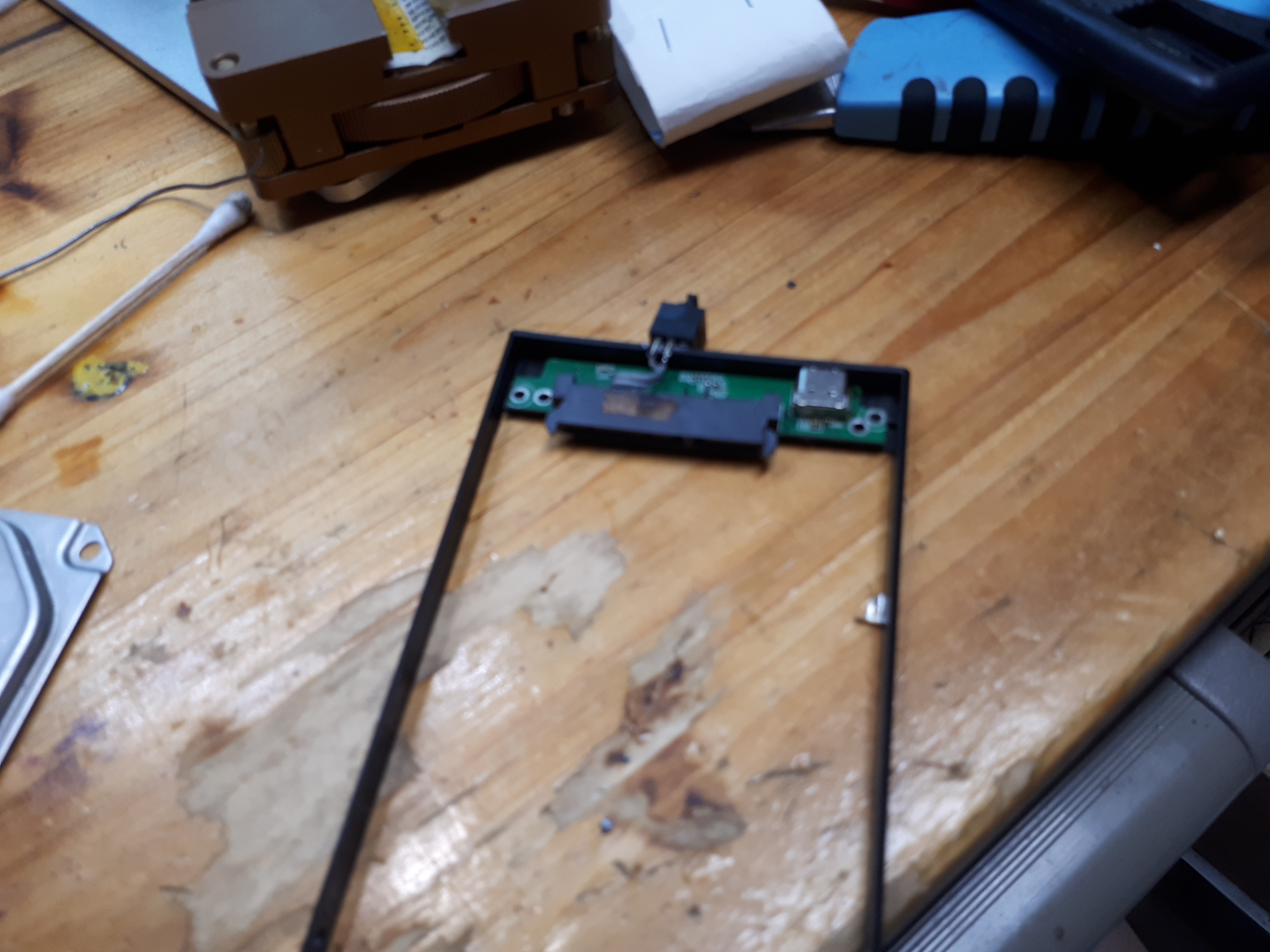

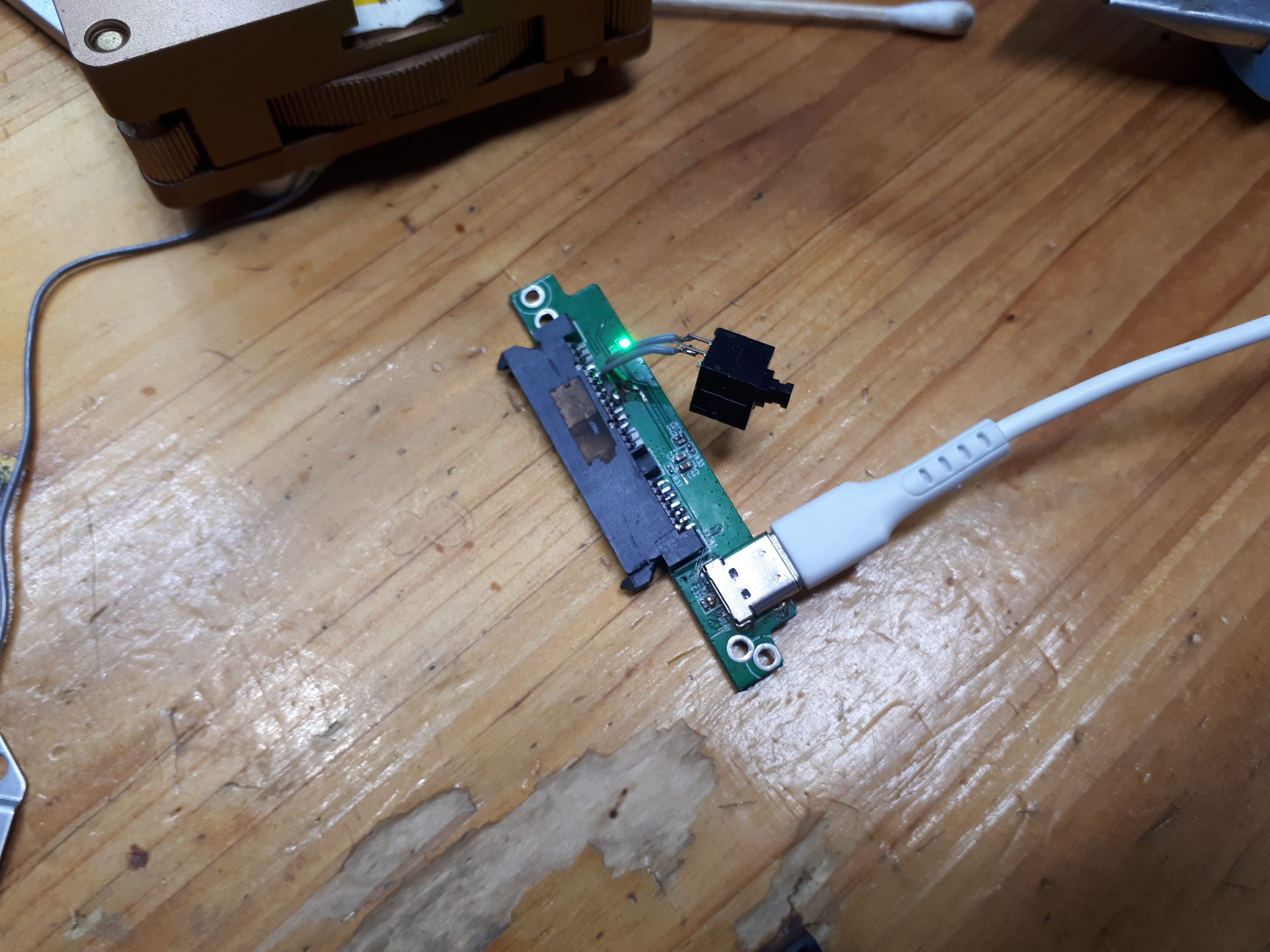

스위치 작동 확인..

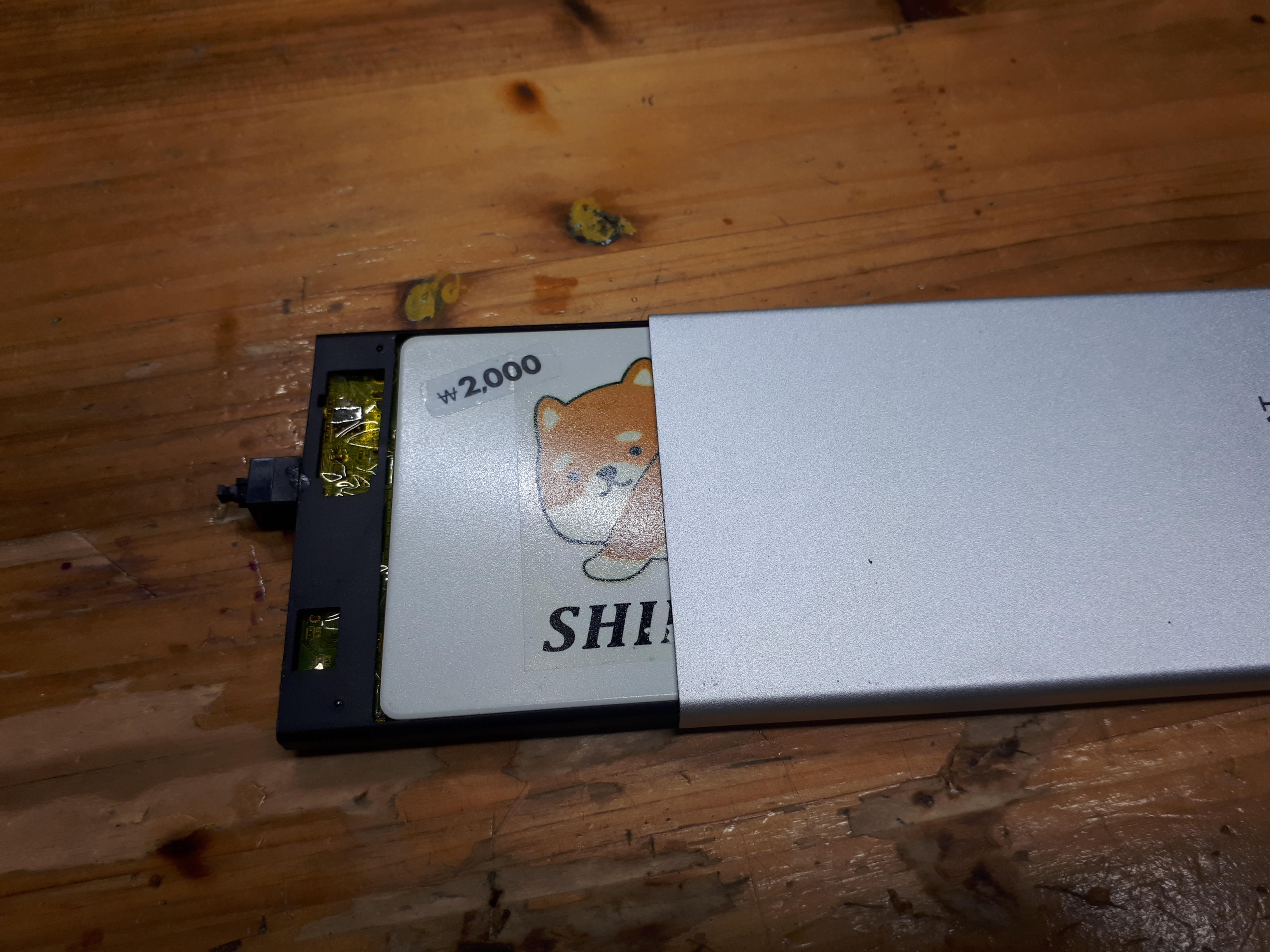

프레임 조립 및 스위치 본딩









BX500 삽입 후 스위치 누름



앗......

캡처를 안 했나 보군요...ㅜㅜ









오랜만에 쉬바 등장^^

https://blog.naver.com/micro_2/221662062558

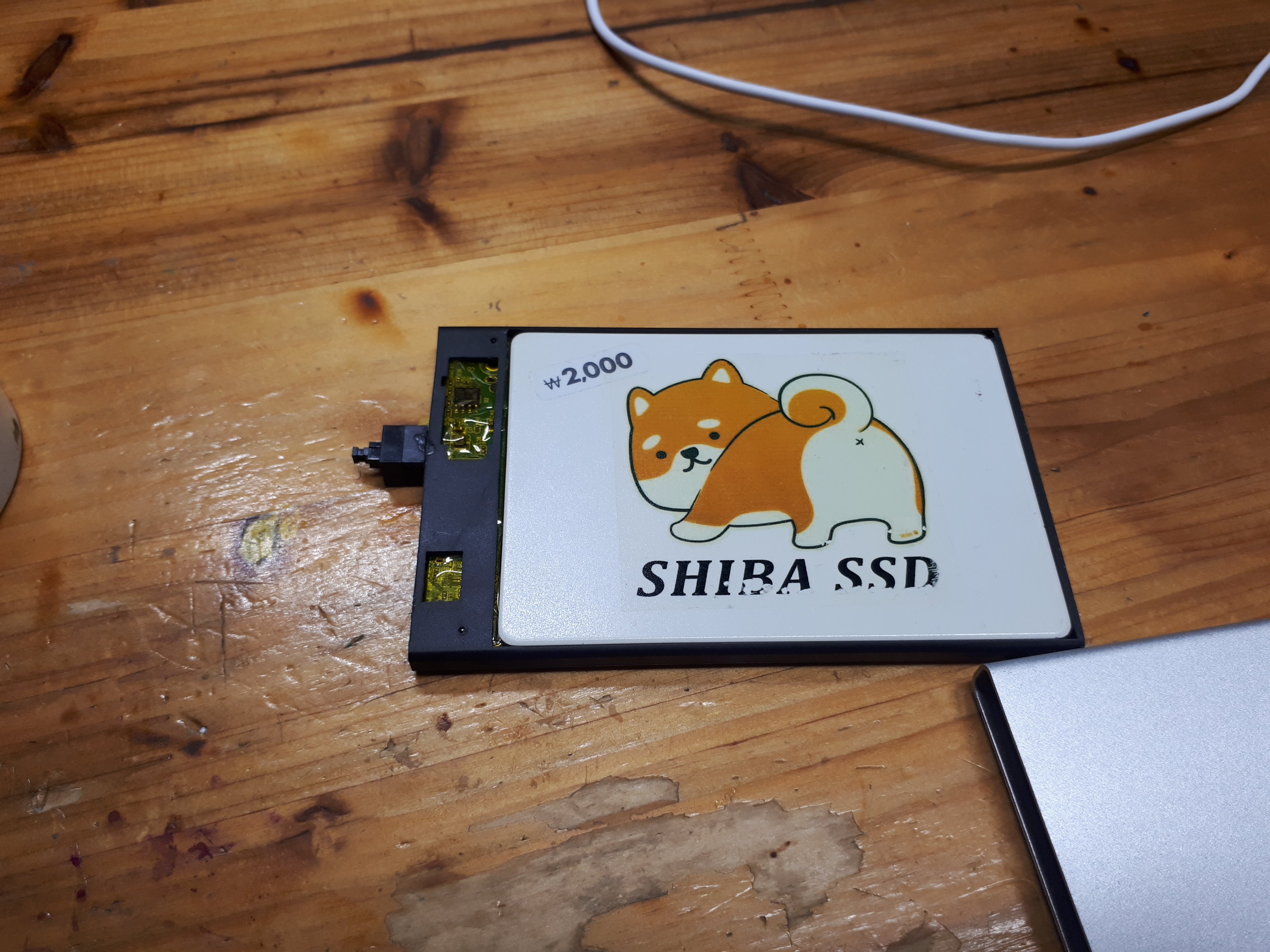

SSD 하우징 리폼







케이스 결합도 문제없습니다.







시스템 연결 후 스위치 누름

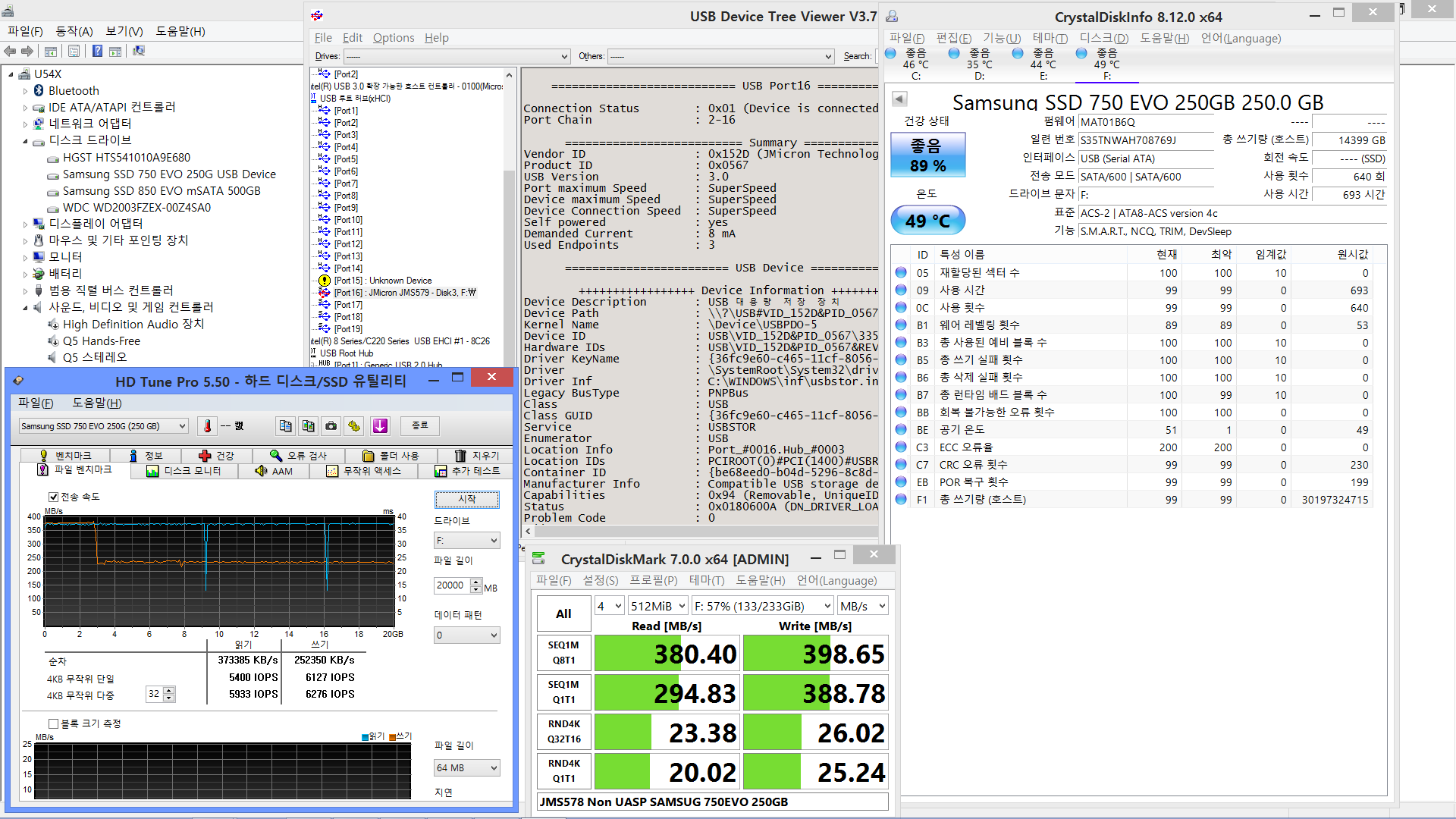

성능 저하가 조금 있네요.

초기화 하기에는 자료가 있으니..

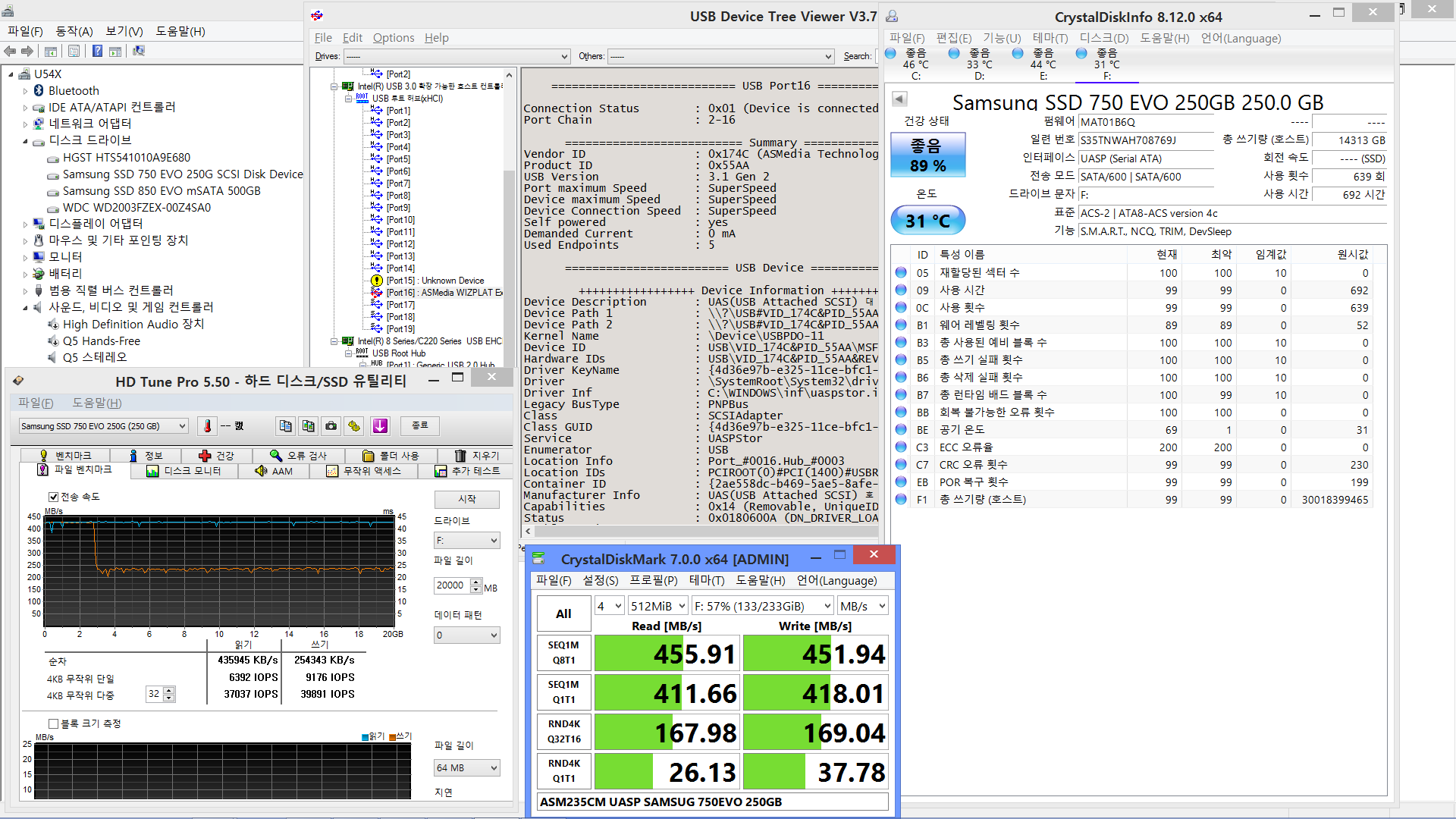

비교군 JMS578 컨트롤러 USB to SATA 연결입니다.





확실히 UASP 지원 여부가 다르네요.



기존 스위칭 USB to SATA에 비하면

스위치가 측면이 아닌 정면에 있어서 누름은 조금 불편하지만,

케이블을 제거하는 번거로움 없이 스위치 한번 누름으로 안심(?) 하고 드라이브 교체가 가능합니다.







야매 주제에........

이 정도면 훌륭!!
