윤석*님 삼성 850EVO 120GB (MZ-75E120) SATA 커넥터 수리

1일 메일이 옵니다.

데이터가 필요한 상황이 아니라면 수리할 가치가 없다고 메일을 보내니.....

내부에 정말 필요한 자료가 있답니다ㅜㅜ







오늘 (3일) 오후 1시경 도착한 실물입니다.

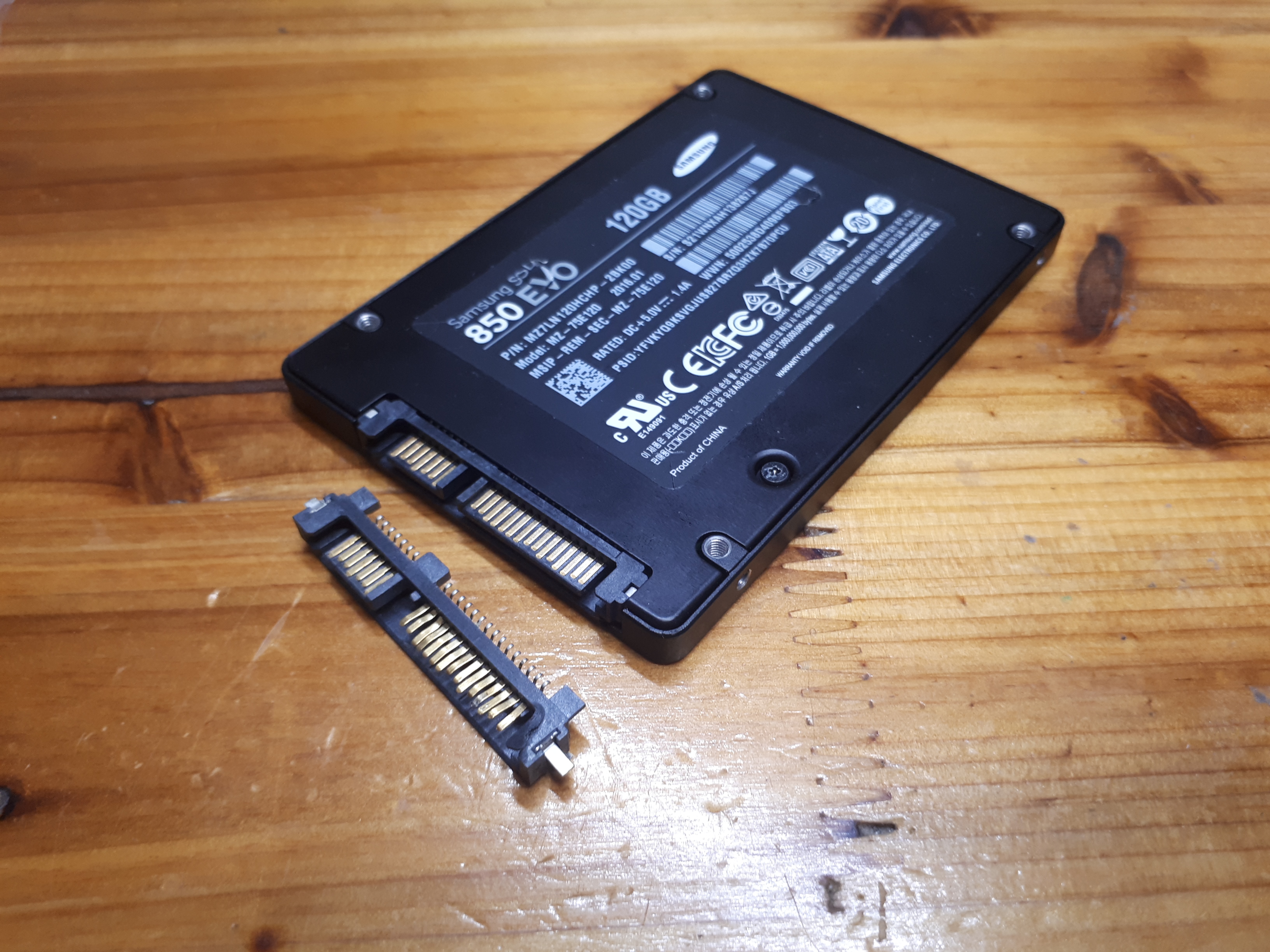

파손 부위입니다.

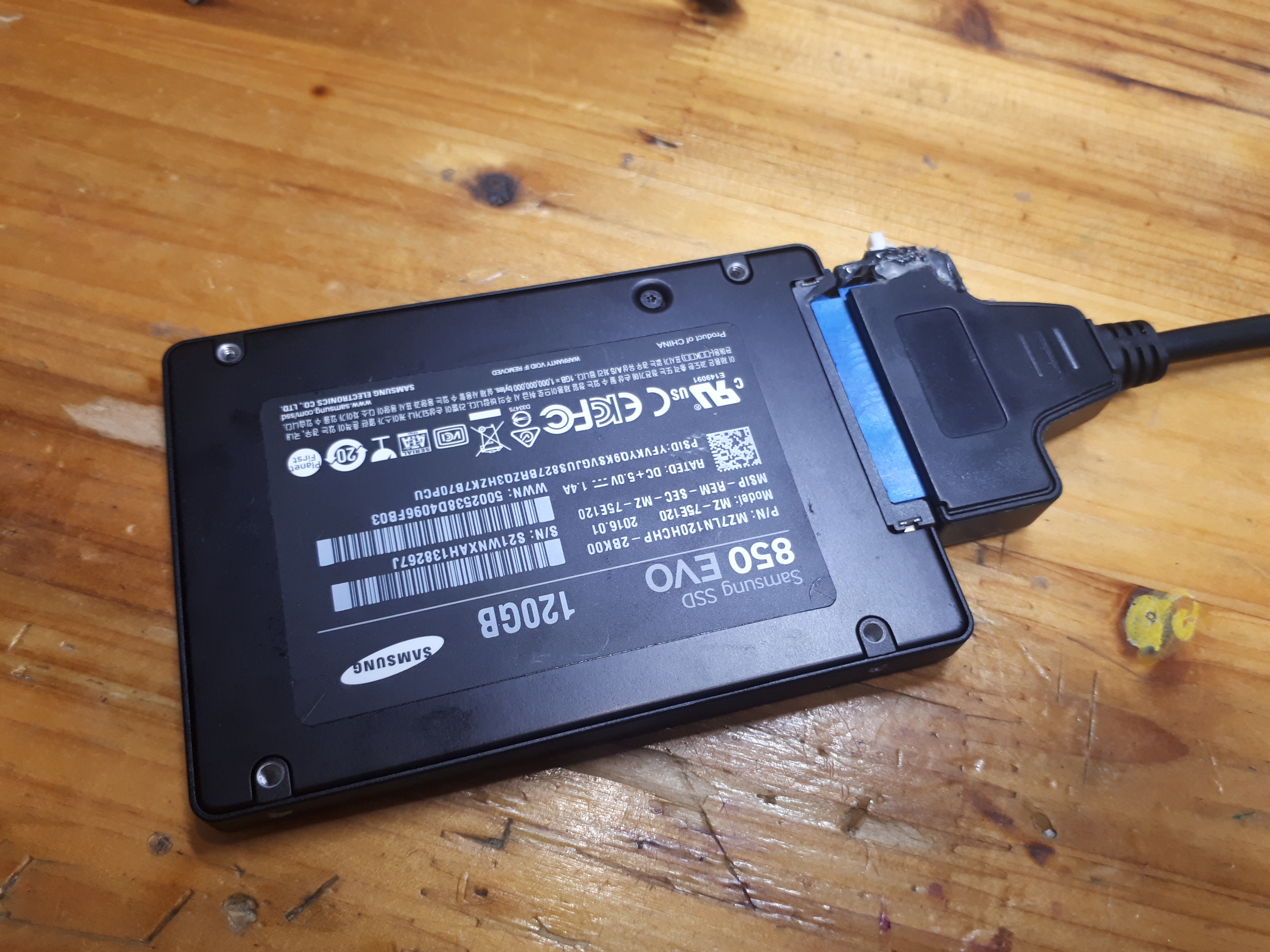

덜렁거리는 사출을 제거하고 핀 정렬 후 USB to SATA 연결.

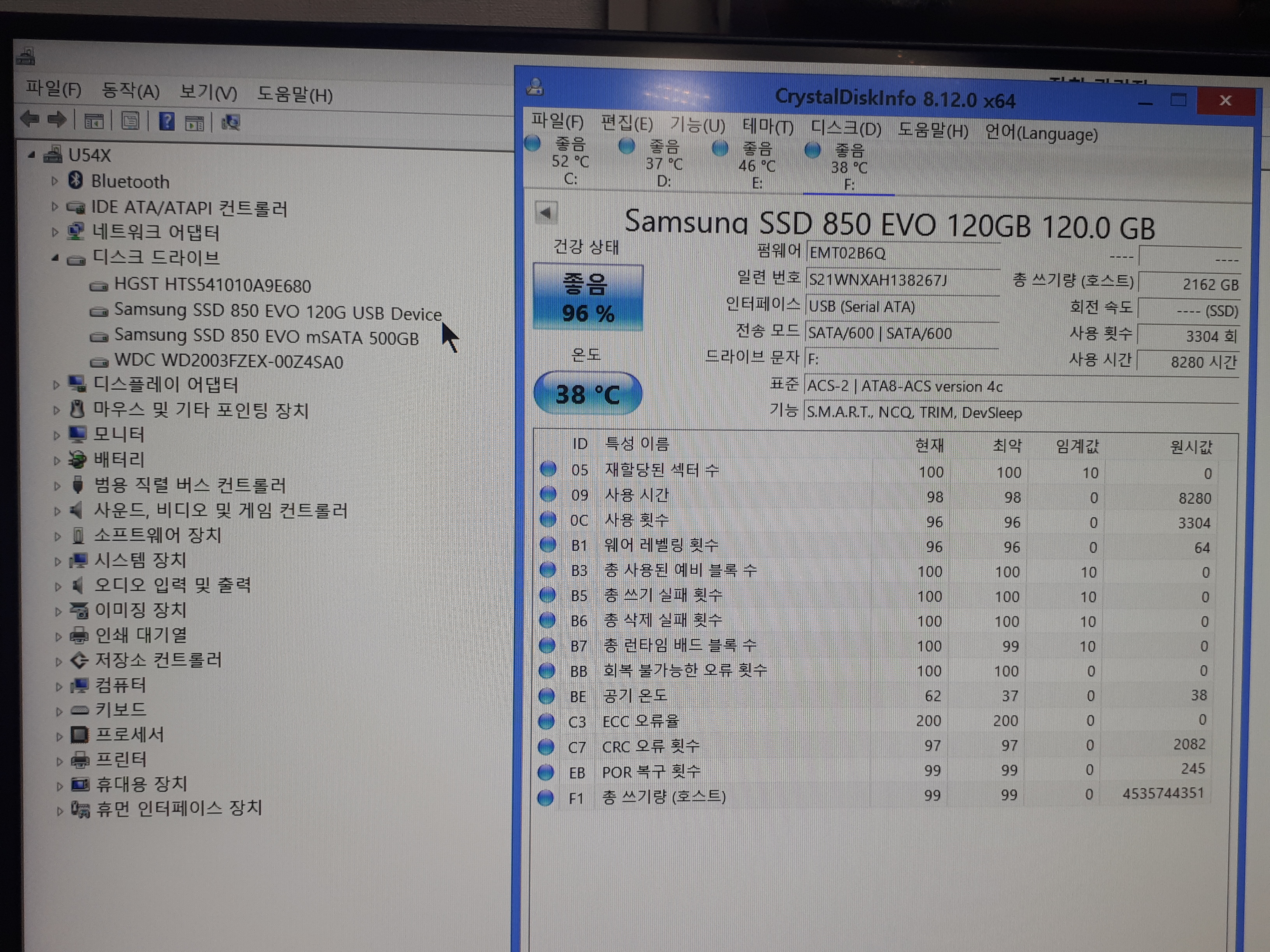

초기 인식을 확인합니다.

세월에 비해 사용량이 매우 적네요.



728x90





라벨 전체를 벗길 실력이 안 되어 나사가 위치한 부분만 절개합니다.







별 모양이 살짝 뭉그러져 있습니다.

풀은 흔적이 있네요.



아주 살짝만 돌렸는데 맥없이 풀려버립니다.









라벨 아래에 위치한, 아직 손대지 않은 나사는 깨끗~





하우징을 분해합니다.









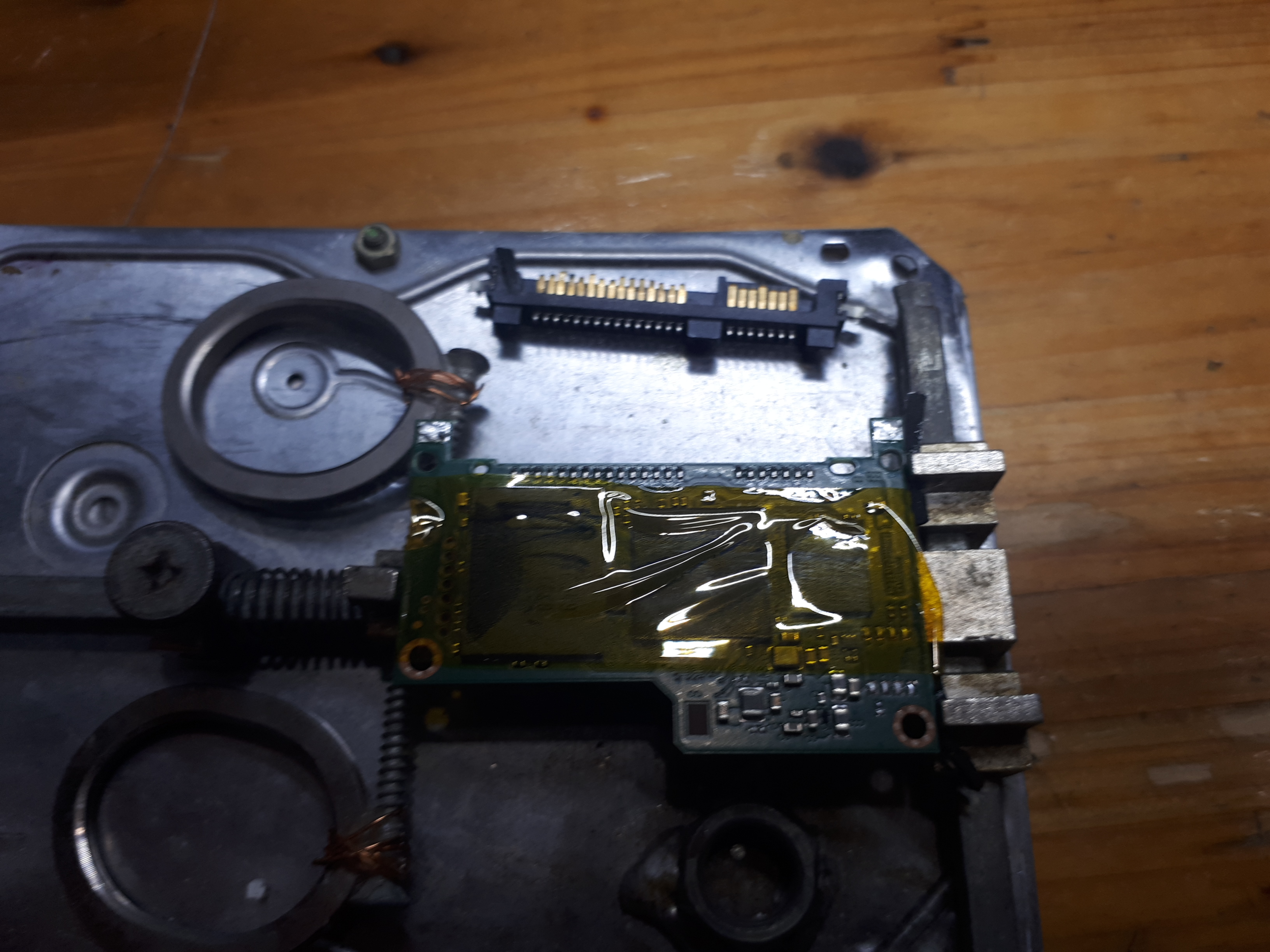

PCB바이스 거치 후에 파손된 커넥터를 걷어냅니다.















실장면을 정돈하고 새 커넥터를 준비합니다.









새 커넥터 실장 후

세척 및 건조.







누드 상태로 USB to SATA 연결.







인식 확인.











오프셋 핀을 납으로 메우고 하우징을 조립합니다.











최종 인식 확입니다.

디스크가 가득 찬 상태네요...











삼성 850EVO의 SATA 커넥터 교체가 완료되었습니다.



감사합니다.
