창고지킴이님 SanDisk Ultra 3D 2TB (SDSSDH3 2T00) SATA커넥터 수리

9일 메일이 옵니다.



---

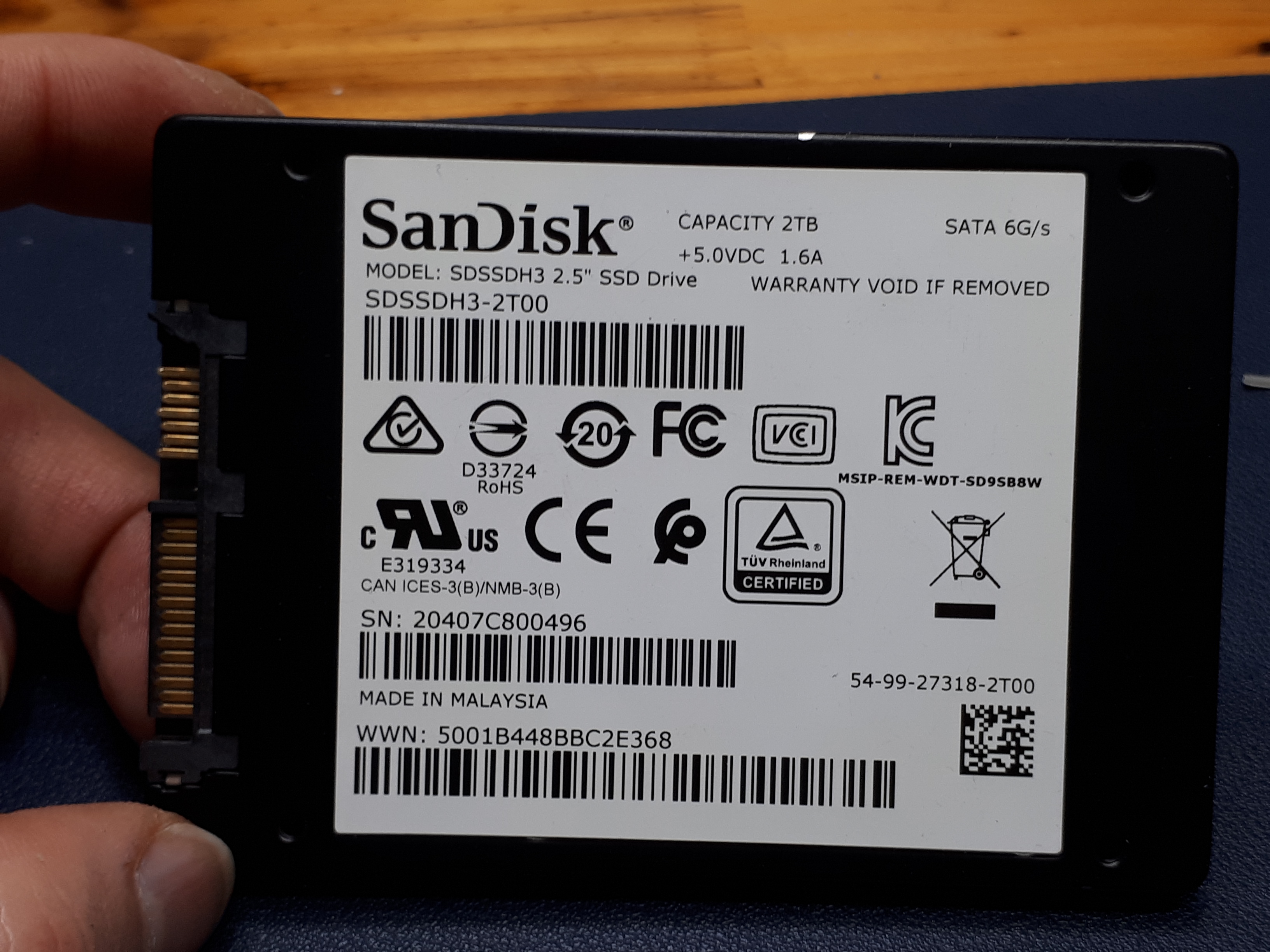

14일 도착한 실물입니다.



파손 부위입니다.











핀 정렬 후 USB to SATA연결로









초기 인식을 확인합니다.

사용량이 어마어마합니다.



2022.11.22 - [작업기] - 박진*님 SanDisk Ultra 3D 1TB (SDSSDH3 1T00)SATA 커넥터 수리

박진*님 SanDisk Ultra 3D 1TB (SDSSDH 1T00)SATA 커넥터 수리

다른 용량 동일 모델과 비교입니다.











하우징 분해를 합니다.

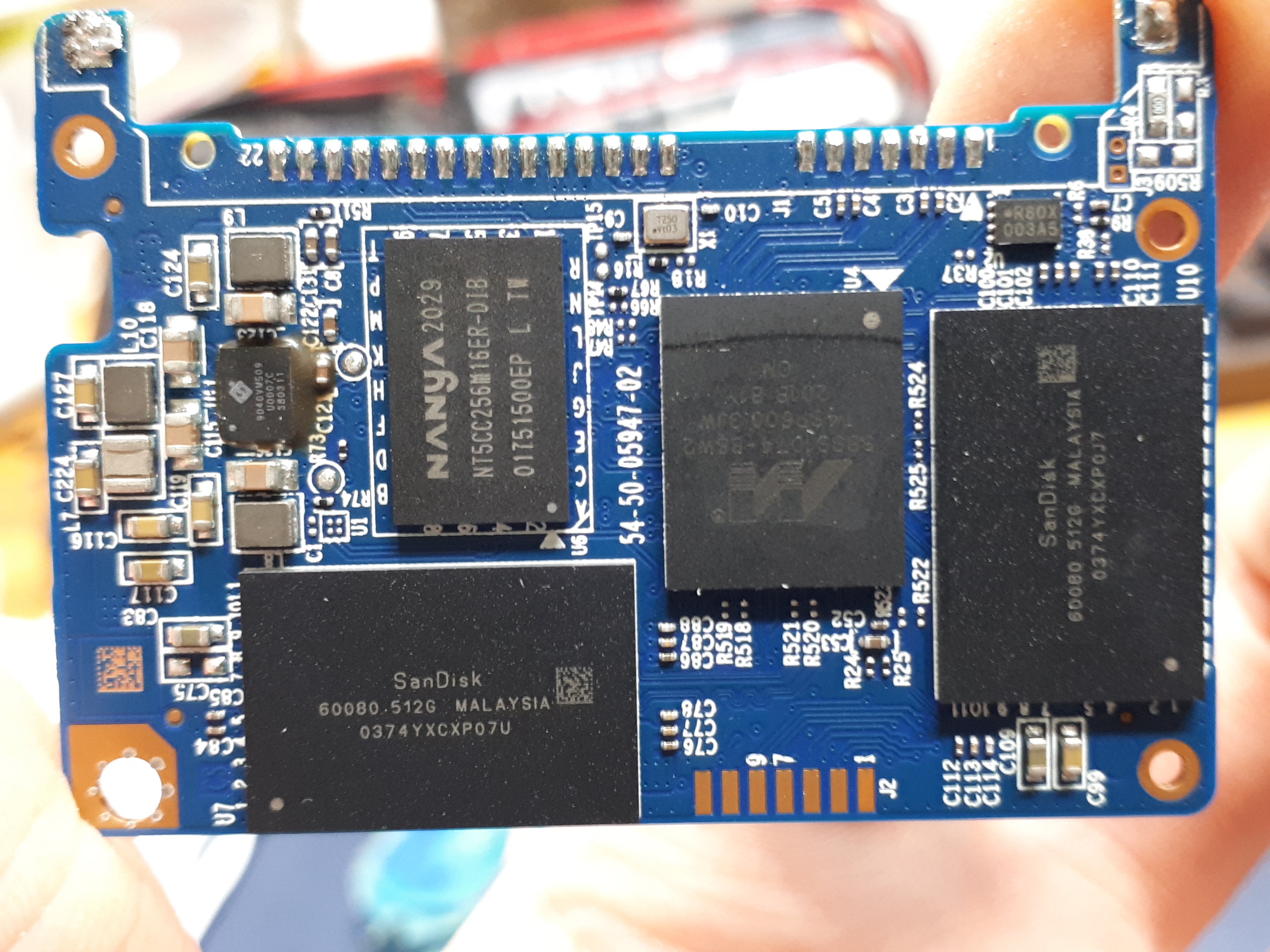

앞면









뒷면





728x90

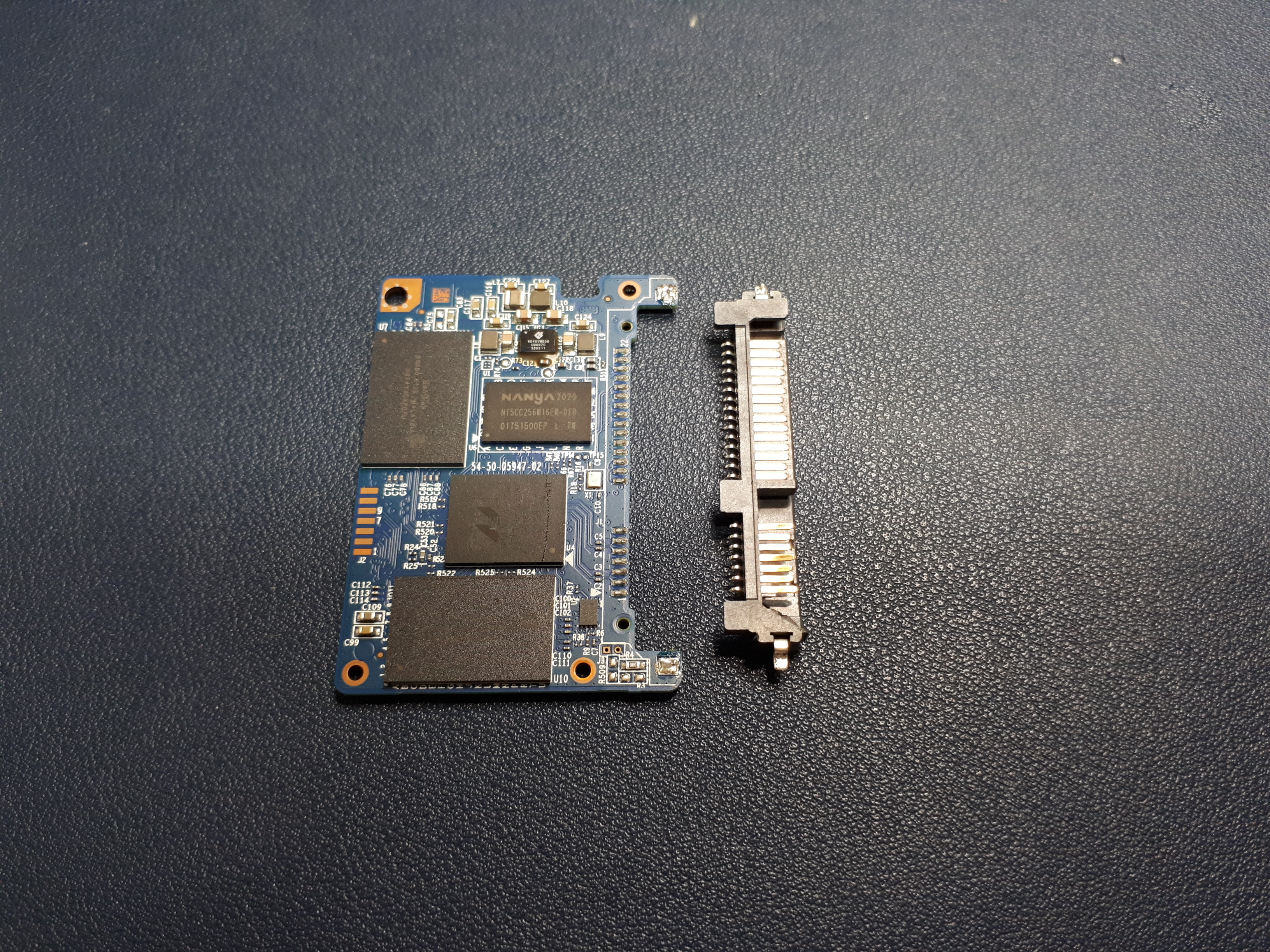

파손된 커넥터를 제거합니다.







캡톤 테이핑 후 PCB 바이스에 고정합니다.







패드를 정돈하고 새 커넥터를 준비합니다.







새 커넥터를 실장 합니다.















세척 후 건조











누드 상태로 USB to SATA연결로 인식 확인







오프셋 핀 납으로 메워주고 하우징 조립







최종인식 확인입니다.

2TB인데 약 500MB만 있어  디스크 관리에 가보니,

나머지  부분은 파티션 할당이 안 되어있더군요.



그래서 HDTune 추가











샌디스크 울트라 SSD의 SATA 커넥터 교체가 완료되었습니다.



감사합니다.
