Netac NV7000 NVMe SSD, 온도 센서 1, 2의 비밀?

본 내용에 앞서 당부의 말씀



야매말이 맞다!! 가 아닌 그저 댓글의 의견에 대한 궁금증으로, 확인을 해보고 싶었습니다.

댓글 작성자의 의견을 폄하하려는 의도는 결단코 없으니 오해 없으시길 바랍니다.



아울러 야매의 테스트는 말 그대로 언제나 '야매'이니 참고만 하세요. 참고만.....





작년 말 부터 Netac NV7000 NVMe기 힛 하디 못 해 불타오르고 있습니다.

여기저기서 고장 소식들이 속속 올라오고있고,

고장에 대한 원인 분석부터, 실험 테스트 아주 많습니다.

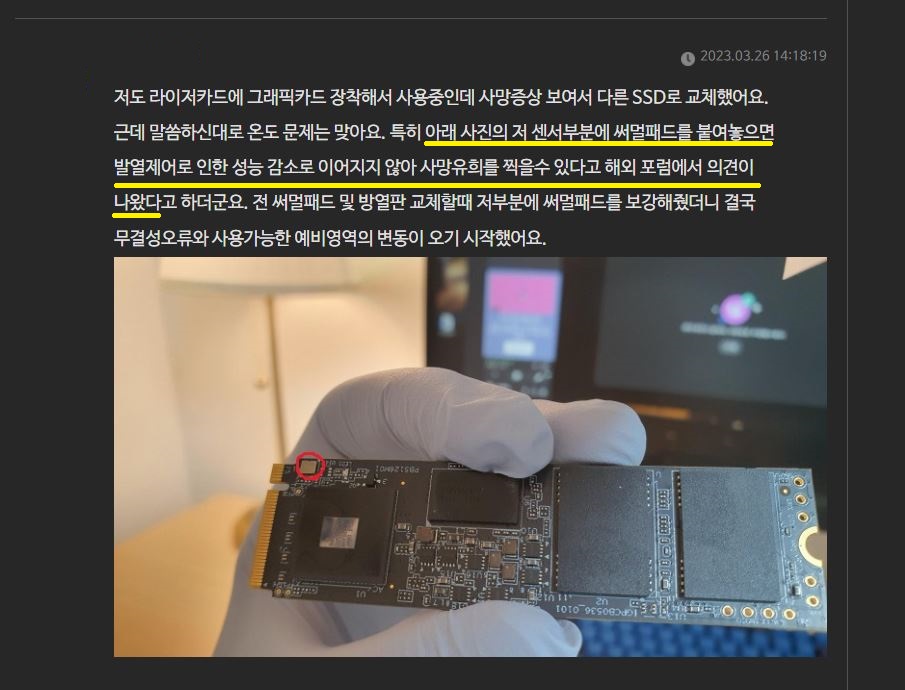

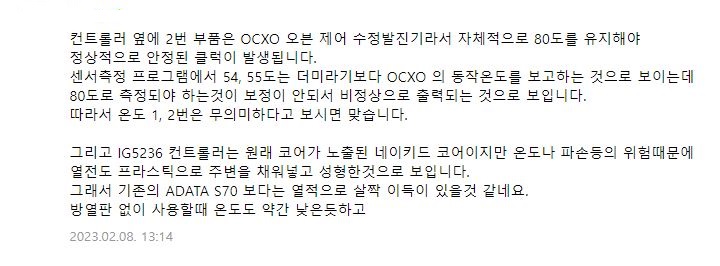

퀘이사존에서 이런 내용의 댓글을 보게 되었습니다.



각각 서로 다른 게시글의 댓글이고,

다른 부분은 다 모르겠고 (관심도 없음..) 빨강 밑줄이 가장 궁금했습니다.





최근 같은 내용의 댓글이 스사모에도 있는 것 보니,

동일 회원인 듯싶습니다.

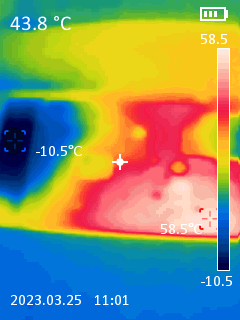

먼저, 완전 무부하 상태의 온도입니다.(전원만 연결해 줌)





이미지 재탕..ㅠㅠ



색상은 절대적이 아닌 상대적입니다.

온도를 봐야 합니다.



제가 소유한 열화상 카메라는 최고, 최저, 화면 중앙 온도를 표시해 주는데요.

공교롭게도(?) 저 회원분이 언급한 OCXO가 가장 낮은 온도를 보이고 있습니다.







또 이미지 재탕..-_-





더티테스트 직후 102℃가 관찰되어 더티테스트 중단 후 급랭하는 상황입니다.







전체적으로 급랭을 한터라 변화는 있으나 어느 부위가 어딘지 알 수가 없음...ㅠㅠ





이미지 또 또 재탕...ㅋㅋ



더티테스트 중 온도변화 관찰 중,

컨트롤러 주변 온도가 80℃가 넘도록 색상 변화가 거의 없는 부분이 보이실 겁니다.



또 공교롭게도 회원분이 언급한 OCXO 부분입니다.





이 정도면 충분히 설명이 된 듯하고요.



728x90



이제 메인...



추가로 덧붙여 놓은 5mm 서멀 패드는 발열이 심하던 소자와 잘 밀착이 되었습니다.









메인보드를 셋팅합니다.

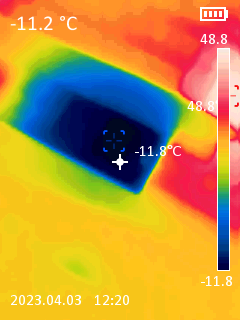

아이들 상태의 OCXO라는 부분의 온도.





https://youtu.be/nXpk2J_KEqM

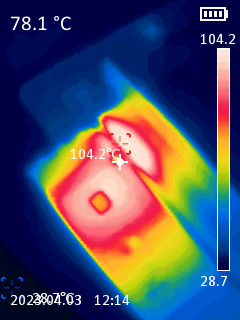

OCXO러는 부분 히팅건으로 가열 직후의 상황





https://youtu.be/ldHoXbU1HsY

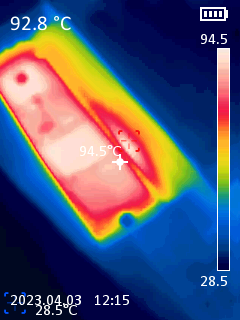

낸드 부위 히팅건으로 가열

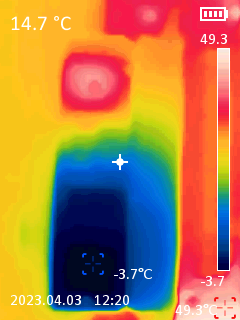

낸드 부위 집중 급속 냉각



https://youtu.be/dQc4IHPNqmc



테스트를 종합해 보면



해당 소자는 Temp1, Temp2와 관련이 없음

해당 소자는 온도 센서가 아님

해당 소자는 OCXO가 아님







OCXO, crystal, oscillator 외형은 비슷하게 생겼으나,

OCXO는 내부 구조상 crystal 과 oscillator에 비해 부피가 클 수밖에 없습니다.





각 차이점은 검색 바랍니다.



소자류는 1차로 외형.

2차로 각인으로 구분합니다.



25.000 MHZ라는 각인으로 검색해보면,

크리스탈과 오실레이터가 찾아집니다.

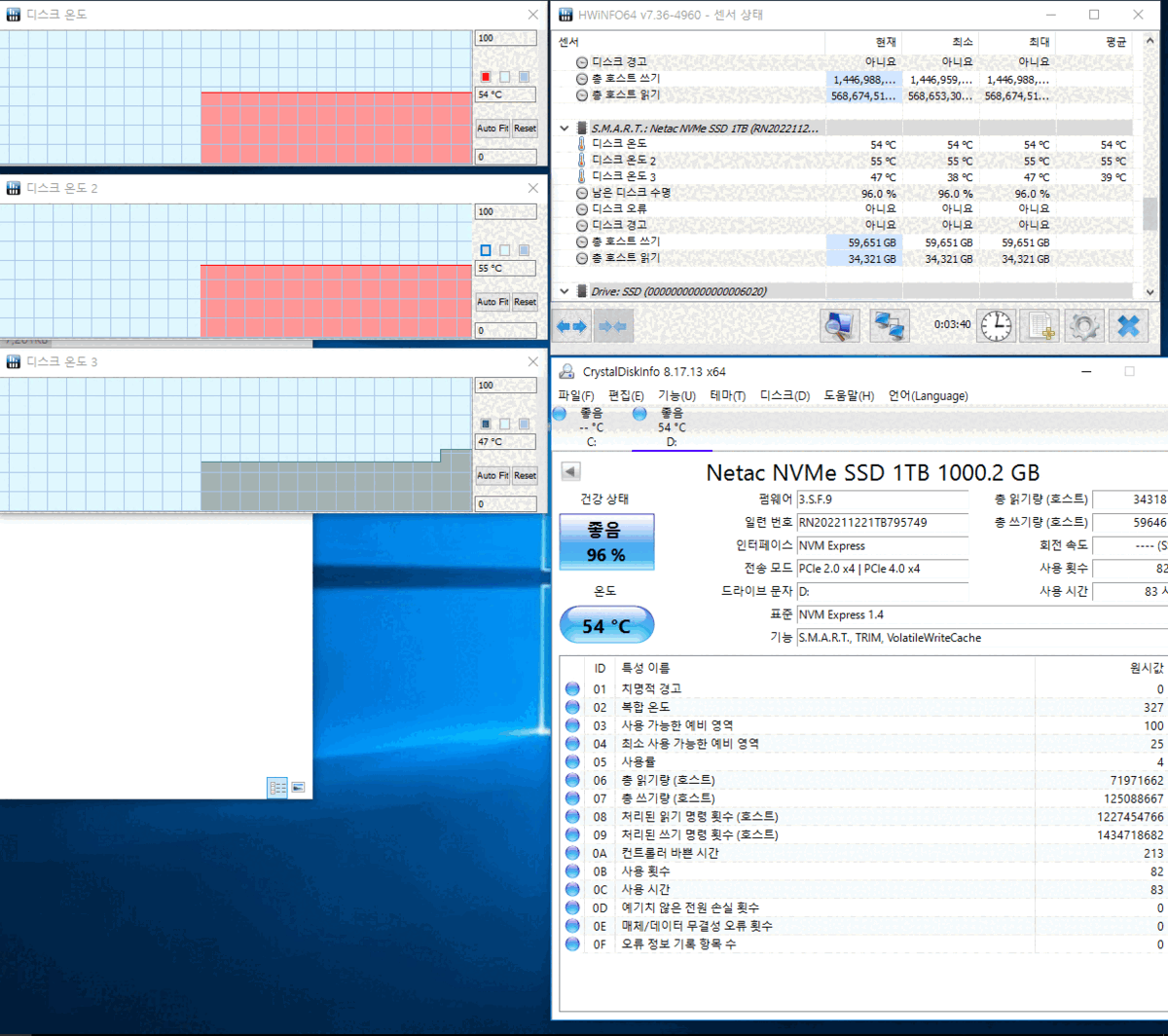

HWINFO 7.36 버전 미만은 Temp 1 컨트롤러 온도, Temp 2 낸드 온도

HWINFO 7.36 버전 이상부터는 Temp 1, 2 컨트롤러 온도, Temp 3 낸드 온도



재밌는 부분?





낸드 온도가 100℃를 초과하면 치명적 경고 2회가 누적되고 그 이상 증가하지 않음.

냉각하면 다시 0으로 돌아옴





마지막 온도 센싱 후 무려 3분 10초가 넘도록 반영이 안 됨...-_-

NV7000 특성이라고 하기에는 Crystal Disk Info가 너무 잘 표시해 줌,



NVMe to PCIe를 거쳐서 그런가 싶다가도 Crystal Disk Info는 너무나도 잘 표시해 줌





다른 NVMe SSD로 확인하면 되지만...



이것 확인하느라고 한나절을 낭비........-_-

안 해!!ㅋㅋ
