히트싱크 양면 부착형 M.2 SSD는 장착이 어렵다?
결론부터 말하자면, 반은 맞고 반은 틀립니다. 무슨 개소리냐...ㅋㅋ M.2 SSD인클로저 내부를 보면 (NVMe든 SATA든 마찬가지) 휴대가 주 용도라서(대부분?) ...
cafe.naver.com
2023.05.03 - [낙서장] - 알리발 인클로져 도착..
알리발 인클로져 도착..
2023.04.21 - [낙서장] - 저렴이 인클로저 지름 저렴이 인클로저 지름 기존 RTL9210B 컨트롤러 인클로저는, SSD고정이 나사가 아닌 플라스틱 프레임 끝단에 걸쳐지는 방식이라.. 나사 고정식이 필요하여
yame-2.tistory.com

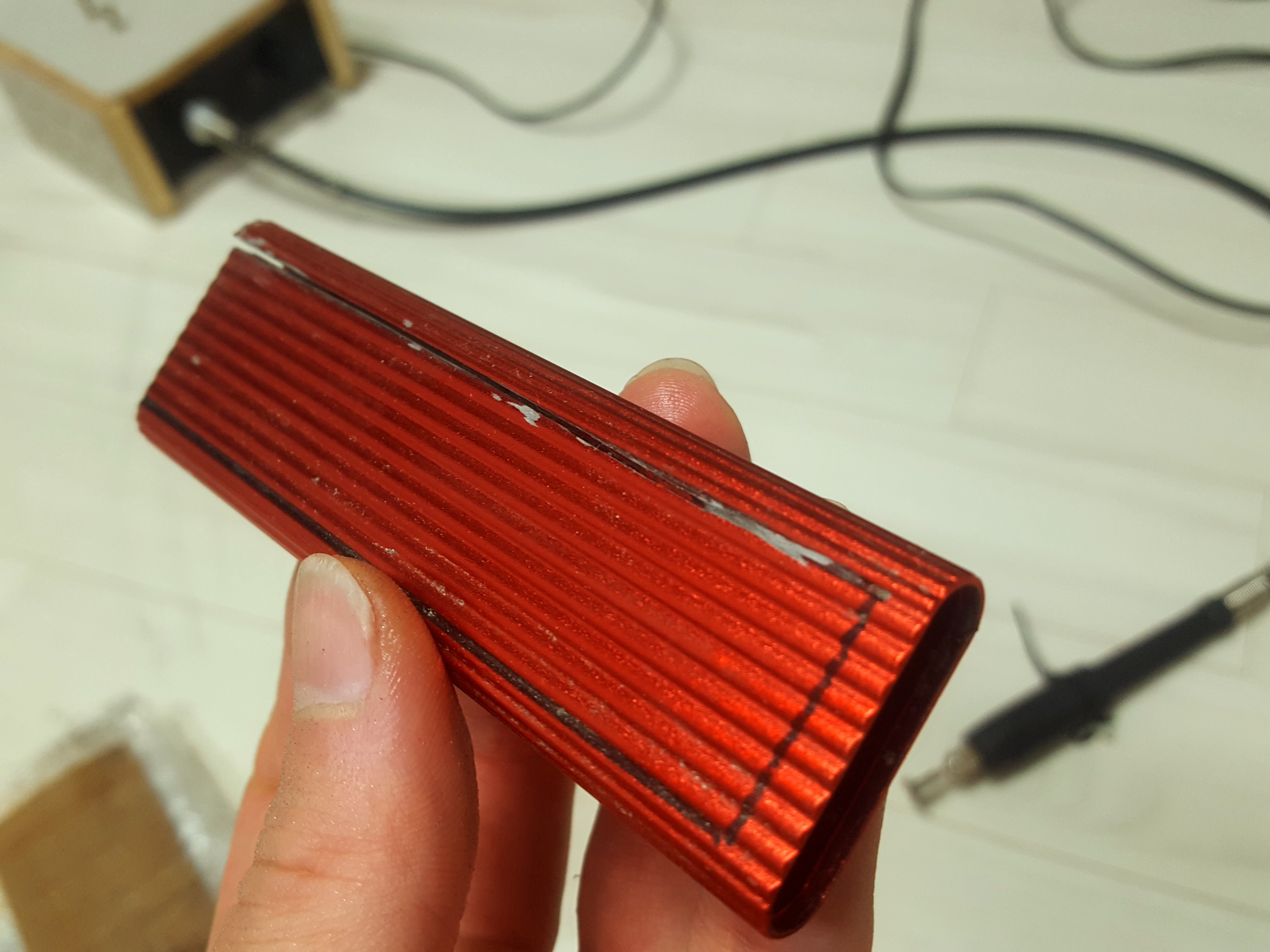

보통의 M.2 SSD 인클로저는,

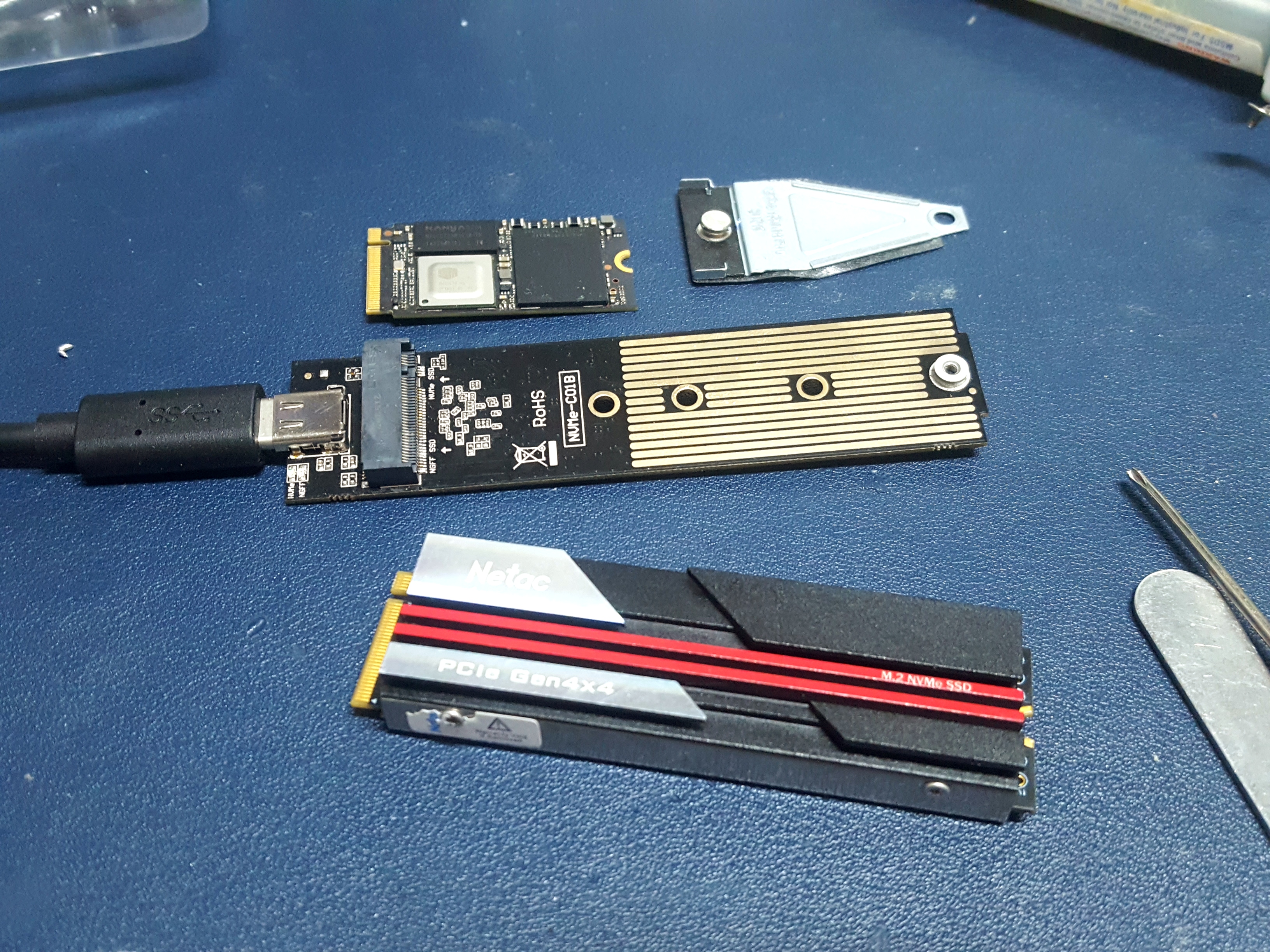

위와 같이 양면 히트싱크 부착형 M.2 SSD는 장착이 불가능합니다.
억지로 누르면 M.2 소켓 파손이나 M.2 SSD 슬롯 파손으로 이어집니다.
2023.04.15 - [기타 작업] - M key M.2 socket 교체.
M key M.2 socket 교체.
2023.04.10 - [낙서장] - M.2 M key socket 3종 도착.. M.2 M key socket 3종 도착.. https://cafe.naver.com/ssdsamo/141779 저지릅니다.. 게시글 작성 후 곰곰히 생각..아..궁금해서 안 되겠습니다 ㅜㅜ주문 해버림..ㅋㅋNVMe
yame-2.tistory.com
높이 4.8mm M Key M.2 소켓입니다.
높이 비교.

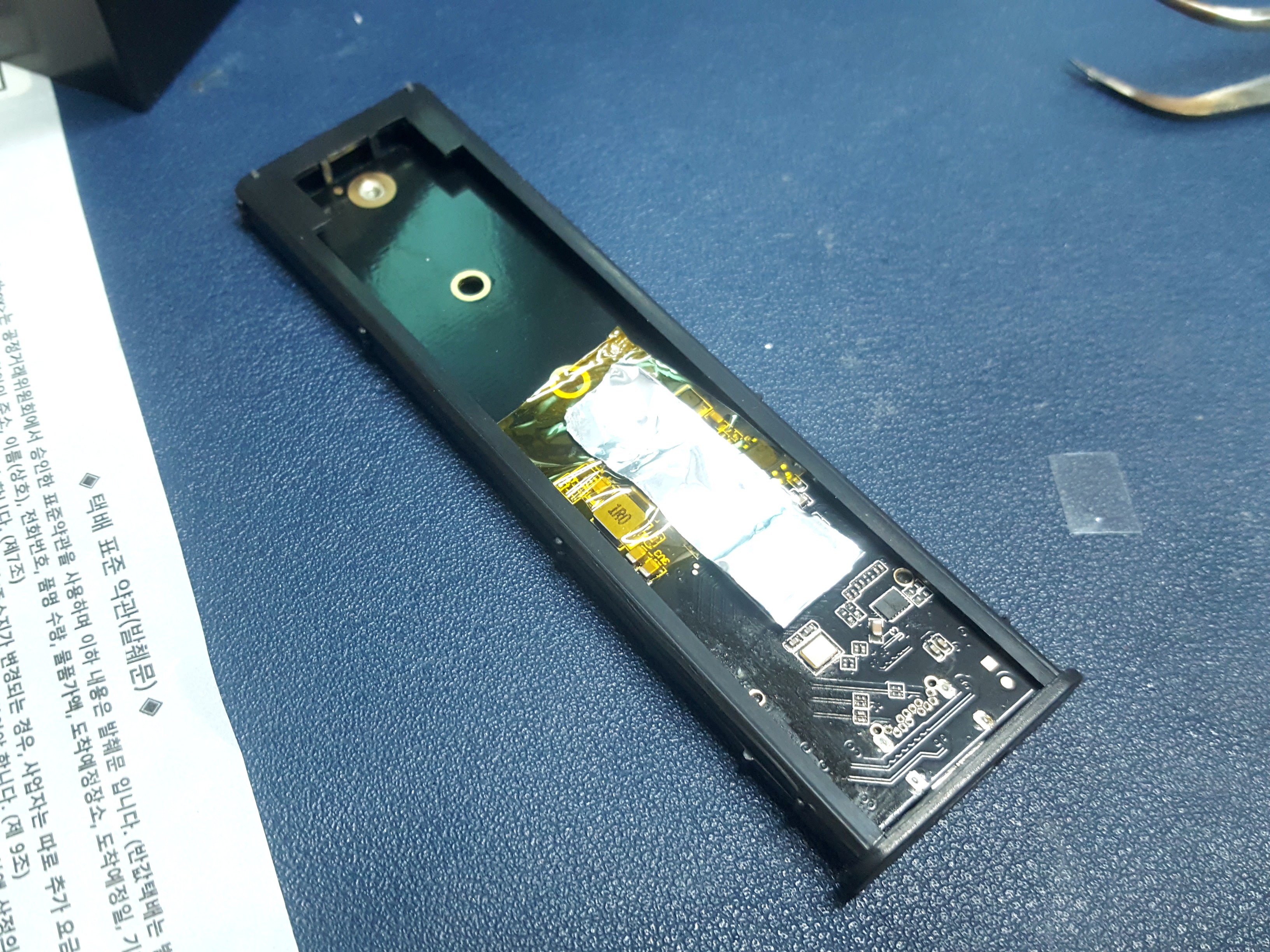

기존 소켓 제거를 위해 인클로저 PCB를 리볼링 스테이션에 고정.
제거 대상 확인.
열풍기로 기존소켓 제거.
이미 사출 안쪽이 뭉개져 있어서 재사용은 불가능.
실장면 표면 정리.
4.8mm 소켓 실장.
유니온 AM630 삽입
아래 공간에 살짝 여유가 있습니다.
시스템에 연결.

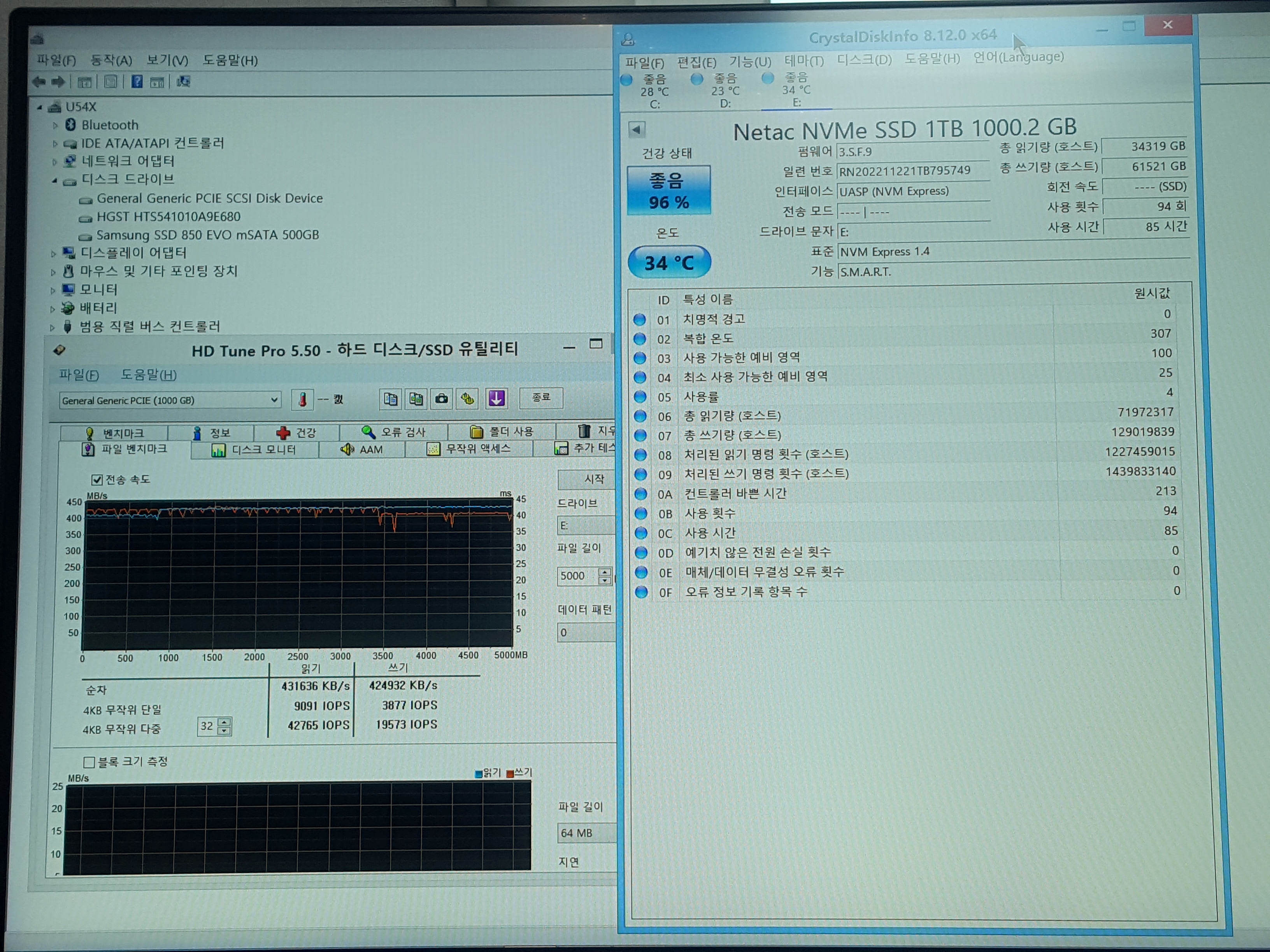

정상인식 확인

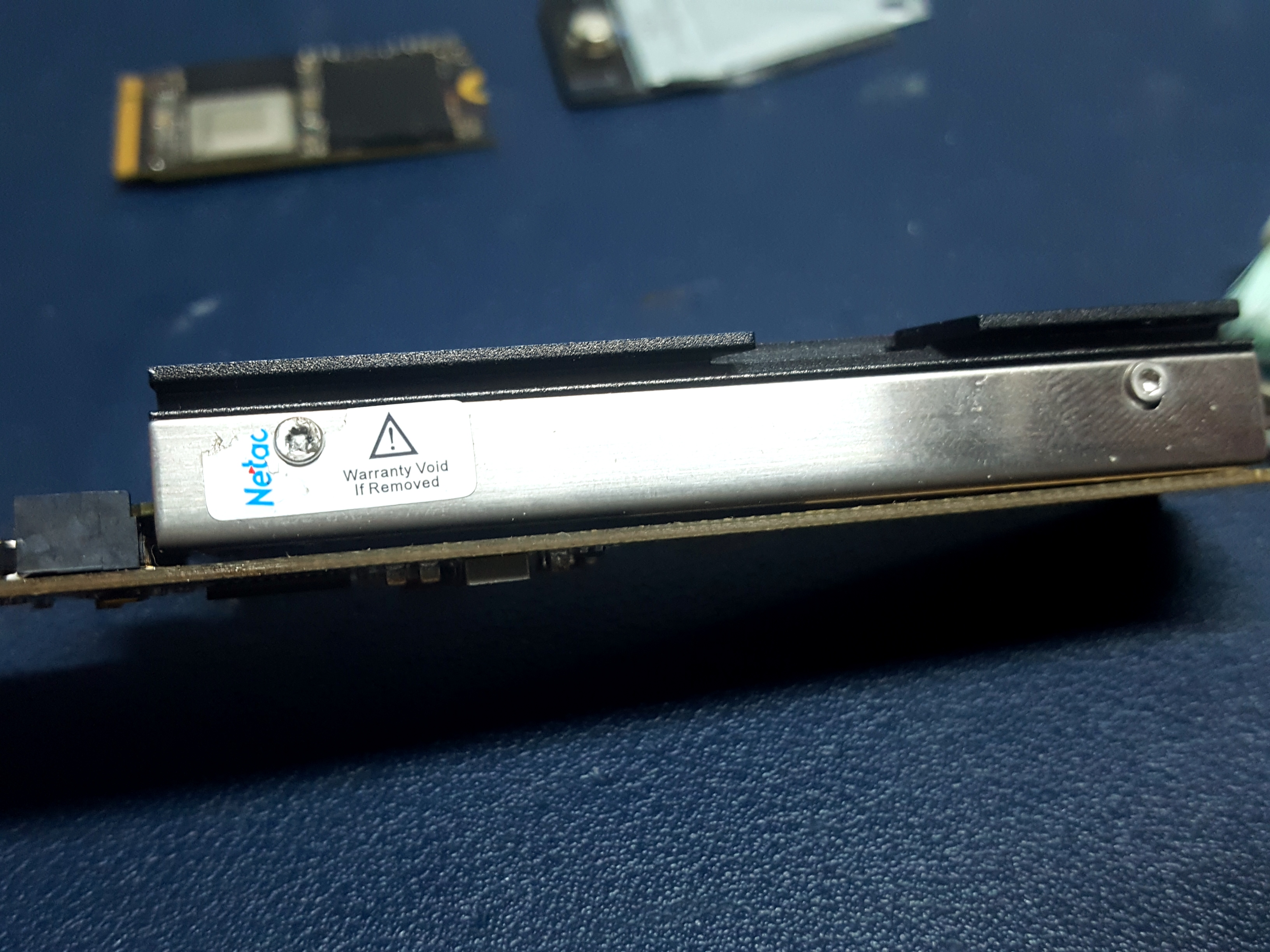

양면 히트싱크 부착형 NV7000 등장.

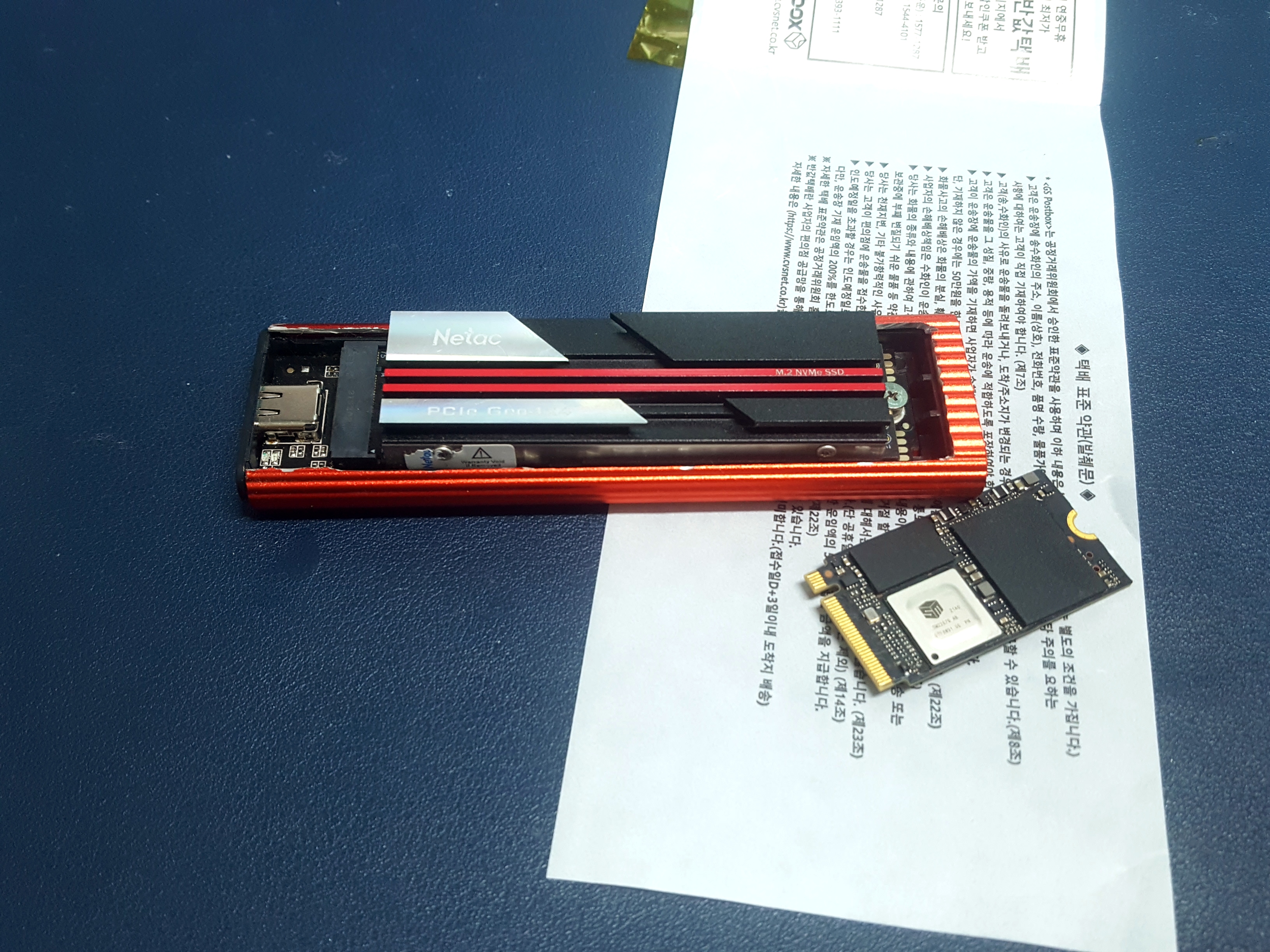

여유 공간 없이 딱 들어맞습니다.
시스템에 연결
정상 작동 확인.
소켓 높이가 높아짐에 따라, 커버가 소켓에 닿아 완전히 닫을 수가 없습니다.
알루미늄 커버에 자를 부분을 표시해 주고,
미니 그라인더로 커팅.
주변 이웃 민폐....ㅠㅠ
그나마 비가 와서 빗소리에 살짝 소음이 묻힘....
커팅이 완료된 모습.
커버에 넣어봅니다.
양면 히트싱크 부착형 NV7000을 삽입해 봅니다.

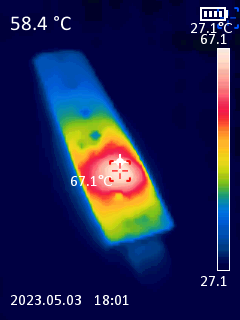

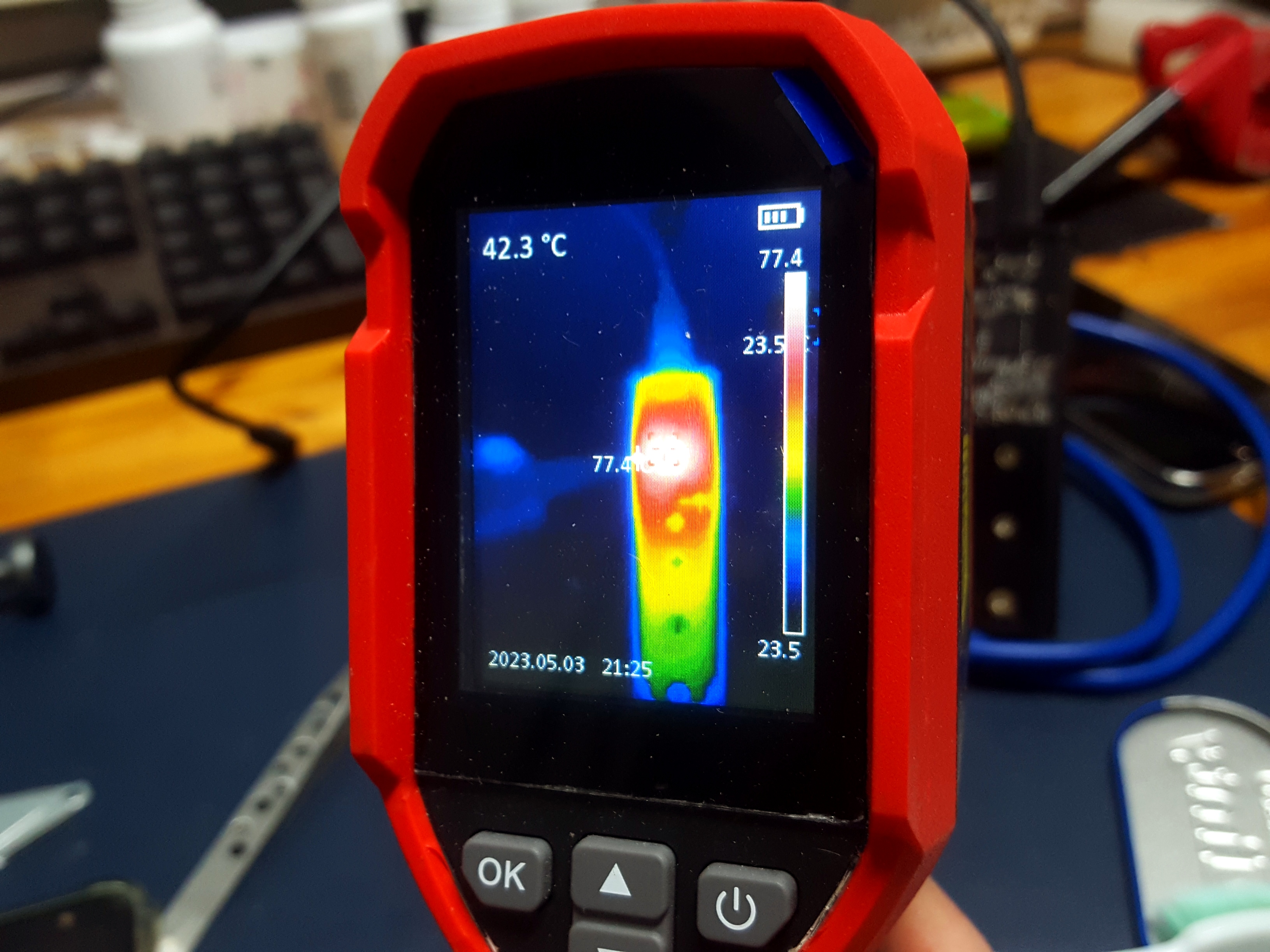

이 듣보잡 E775K0010 컨트롤러가 아무것도 하지 않은 상태에서도 상당한 발열이 있어서 방열처리.
이 정도입니다.
커버에 완전 조립 합니다.
다른 인클로저와의 비교.
커버 밖으로 돌출된 NV7000의 히트싱크.
시스템 연결.

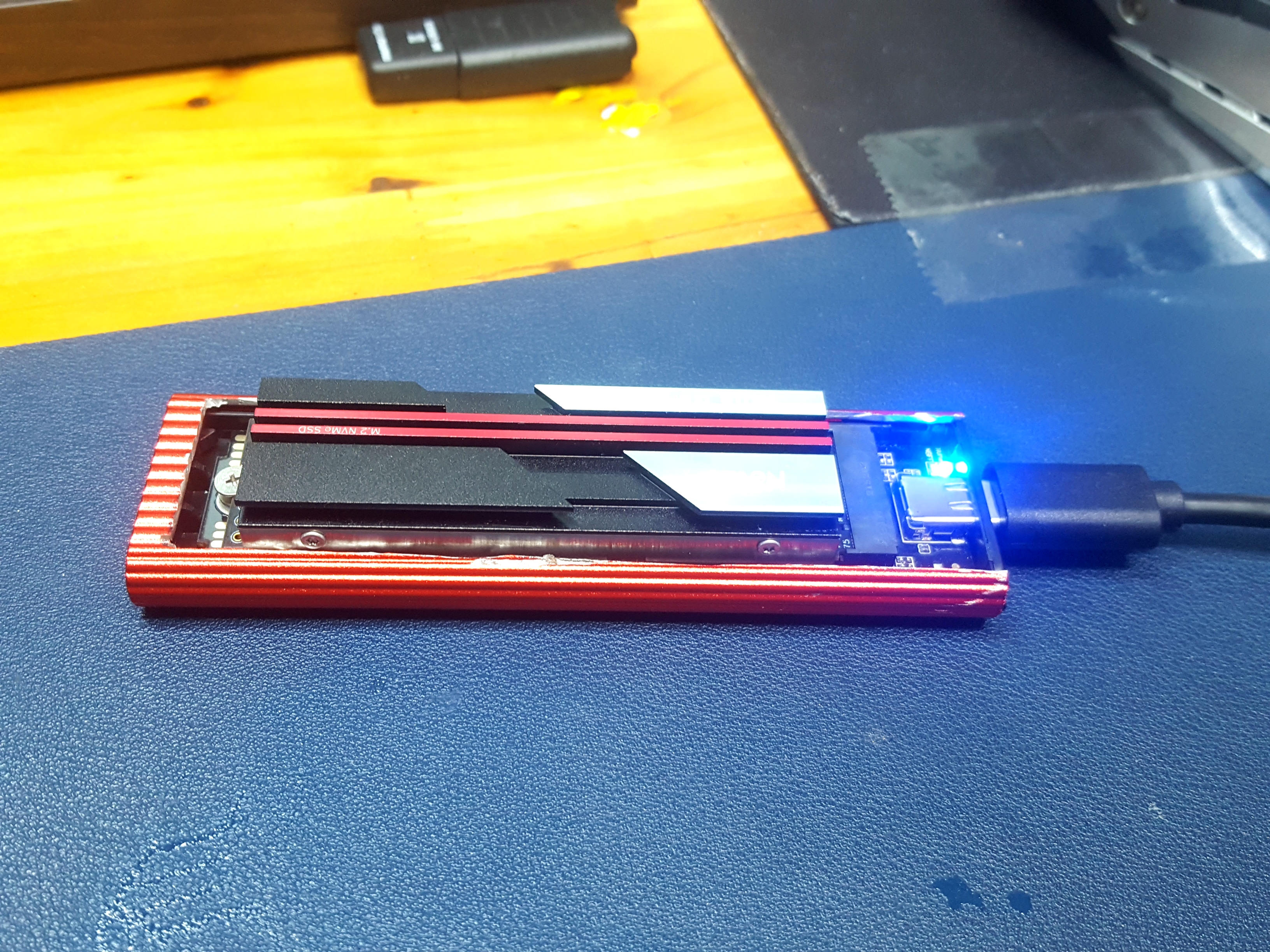

정상 사용 가능!!
커버를 열지 않고도 자유자재로 삽입이 가능하고,
M.2 소켓 교체로 인한 양면 히트싱크 부착형 M.2 SSD 삽입이 가능합니다.
노출 상태이니 쿨링은 덤.
거지 같은 장치명칭..ㅠㅠ
