3 in 1 충전 케이블 개조.

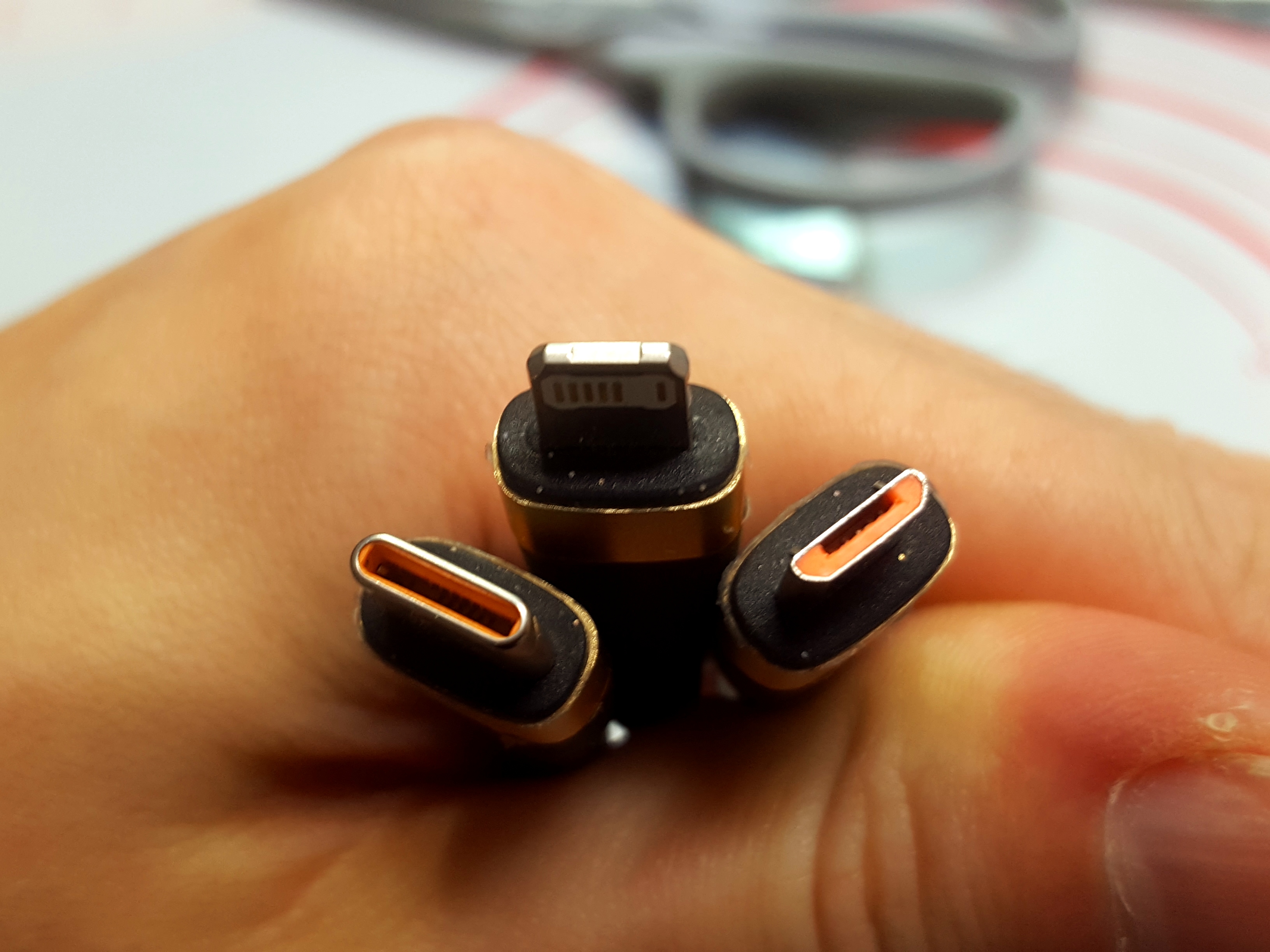

라이트닝, type C, Micro 5 pin이 한데 묶여있는 3 in 1 충전 케이블입니다.











라이트닝을 사용하는 기기가 없어서 제거하려 합니다.

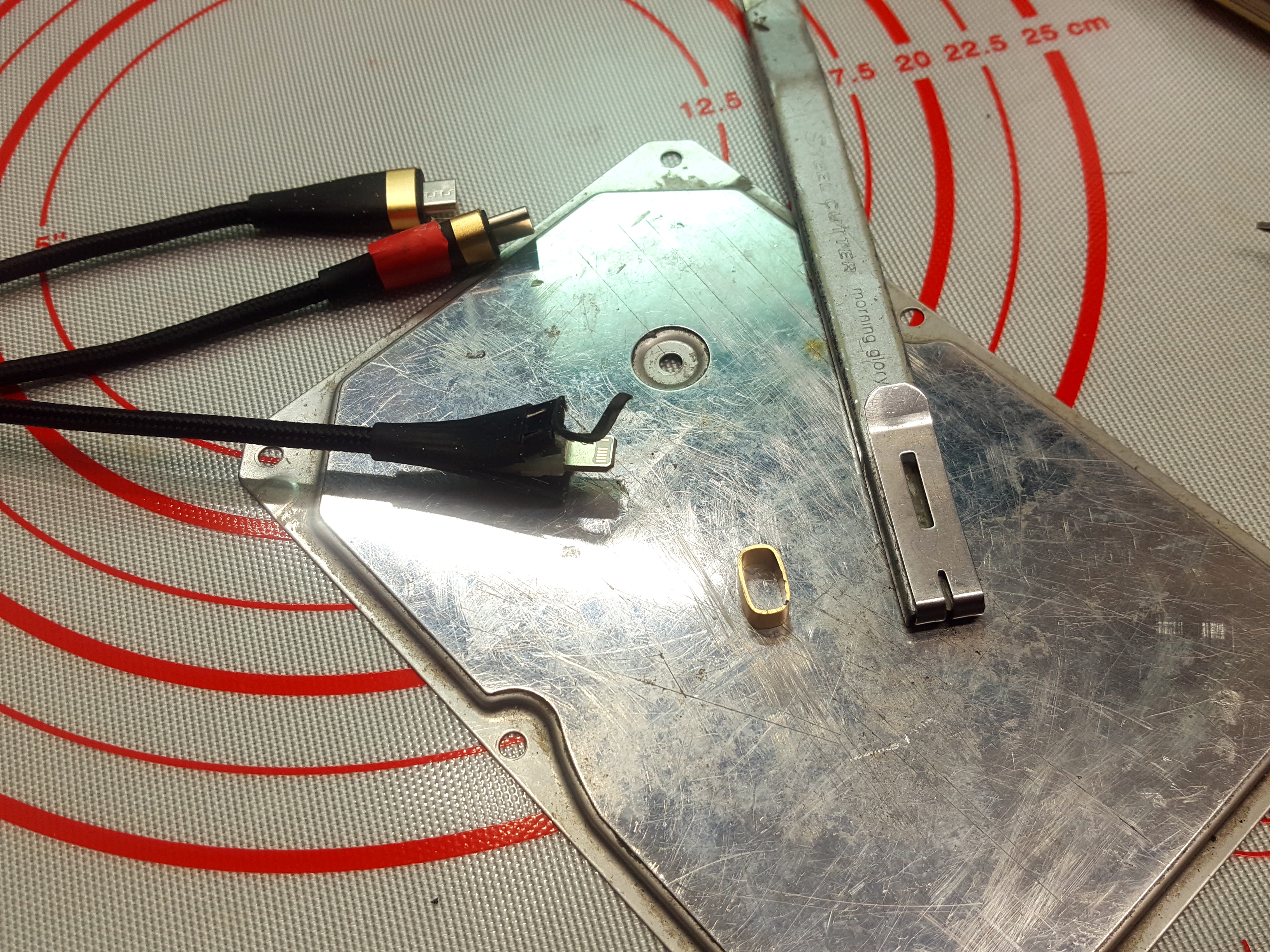

고무 커버 양옆에 칼집을 내어 벌려줍니다.













압출 성형 플라스틱에도 칼집을 내어 벌려주고요.

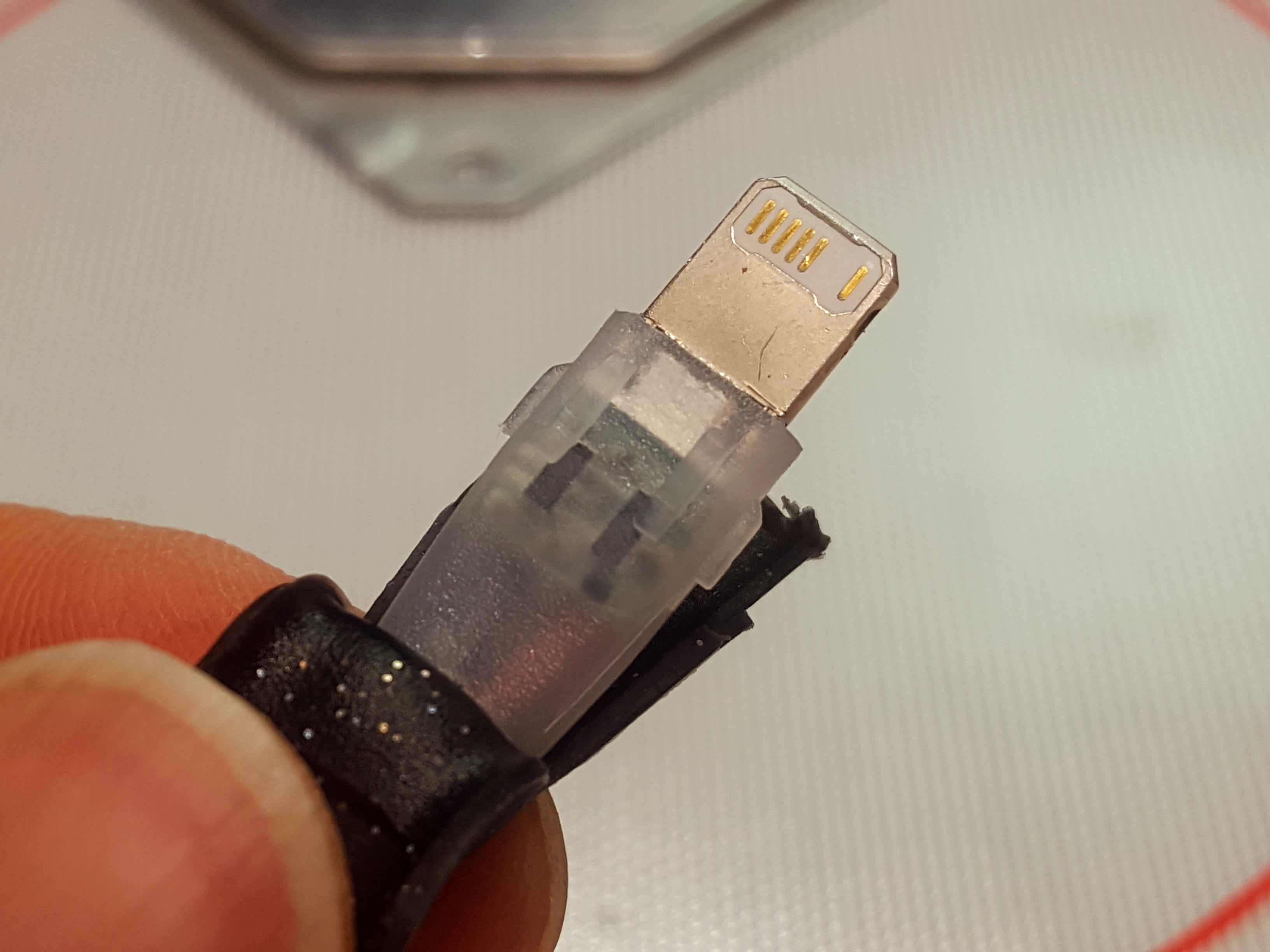

라이트닝 커넥터를 걷어냅니다.

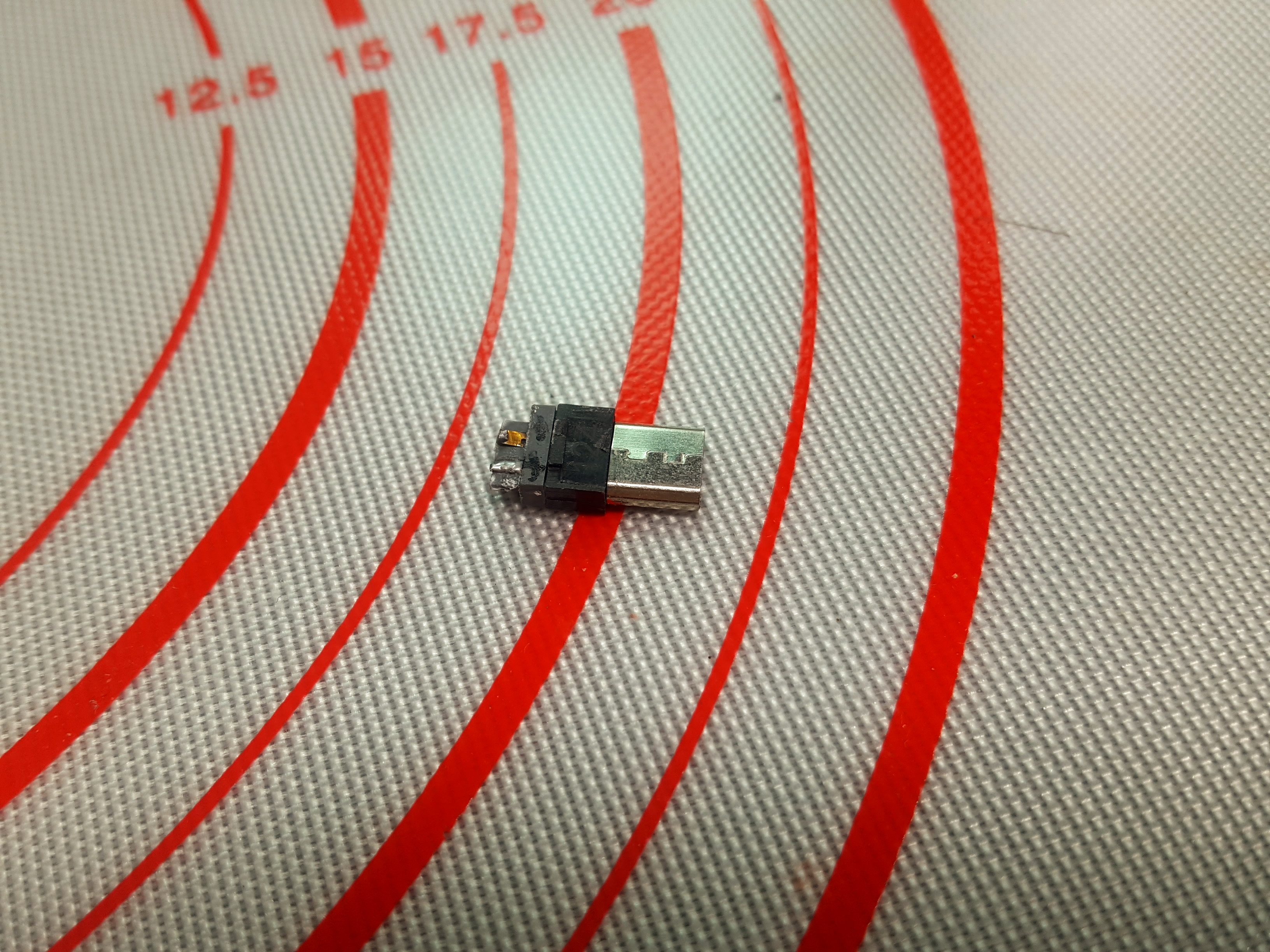

저가형 케이블에서 추출한 male Micro 5핀 커넥터입니다.



아직도 Micto 5 pin을 사용하는 기기가 다수개라....

1000원 미만 케이블 구매가 아깝더군요.



자재가 있으니...





728x90

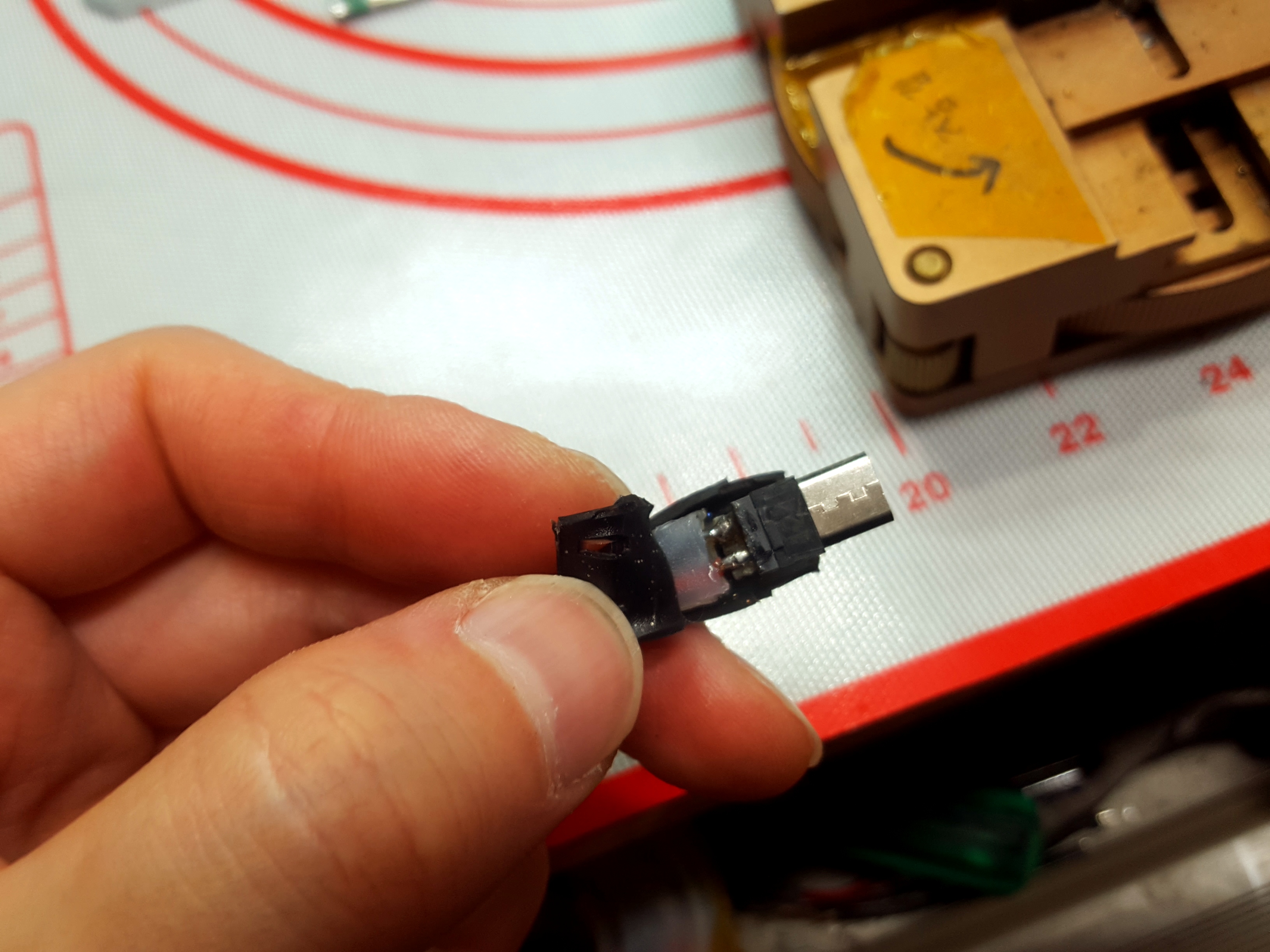

라이트닝 커넥터를 걷어낸 자리에 Micro 5 pin커넥터를 납땜합니다.

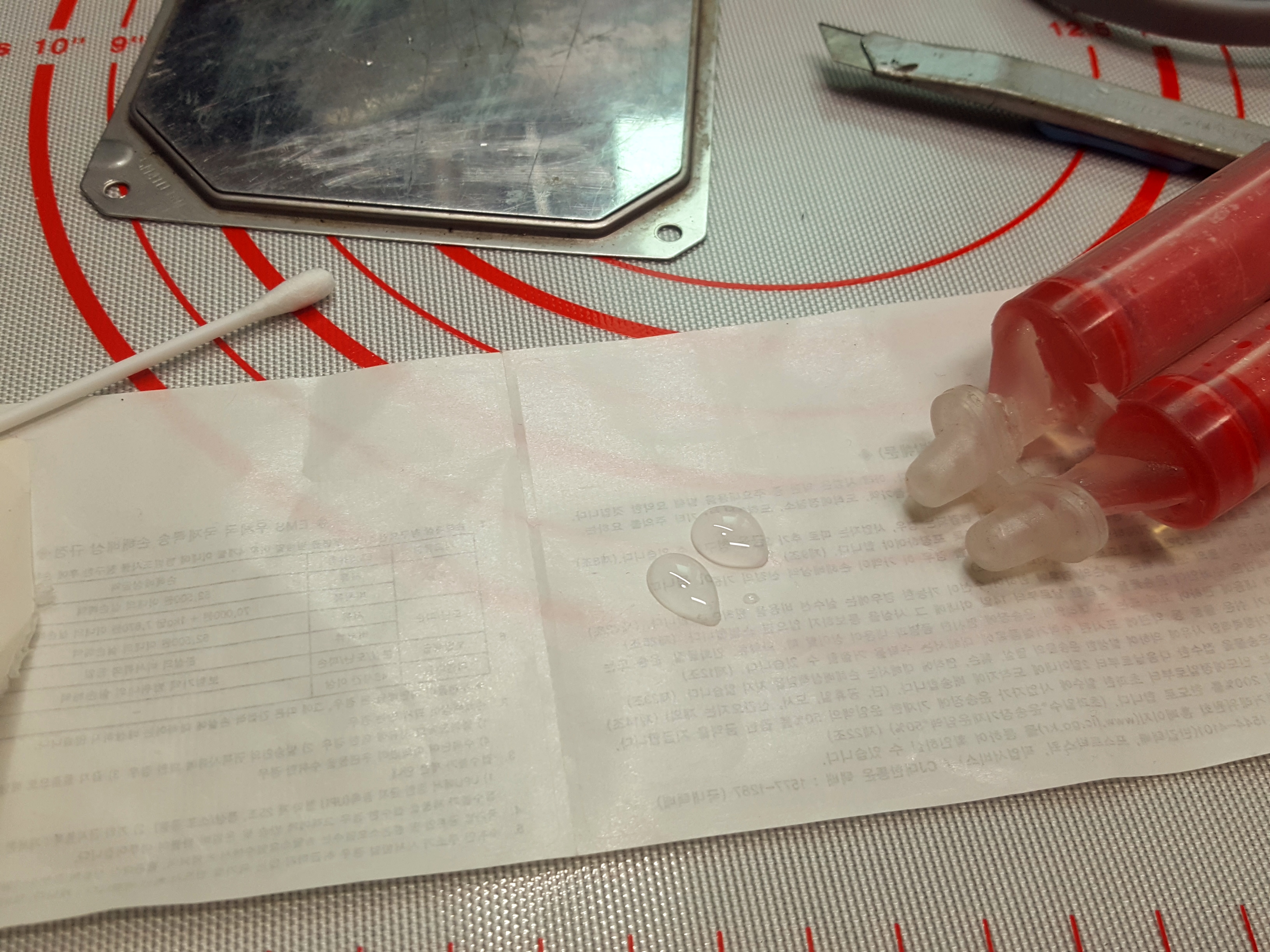

확실한 고정을 위해 에폭시 본드를 활용.











고무 커버 안에 에폭시 본드를 바르고 수축튜브로 마무리합니다.



원래의 금속 링은 끼울 수가 없네요.

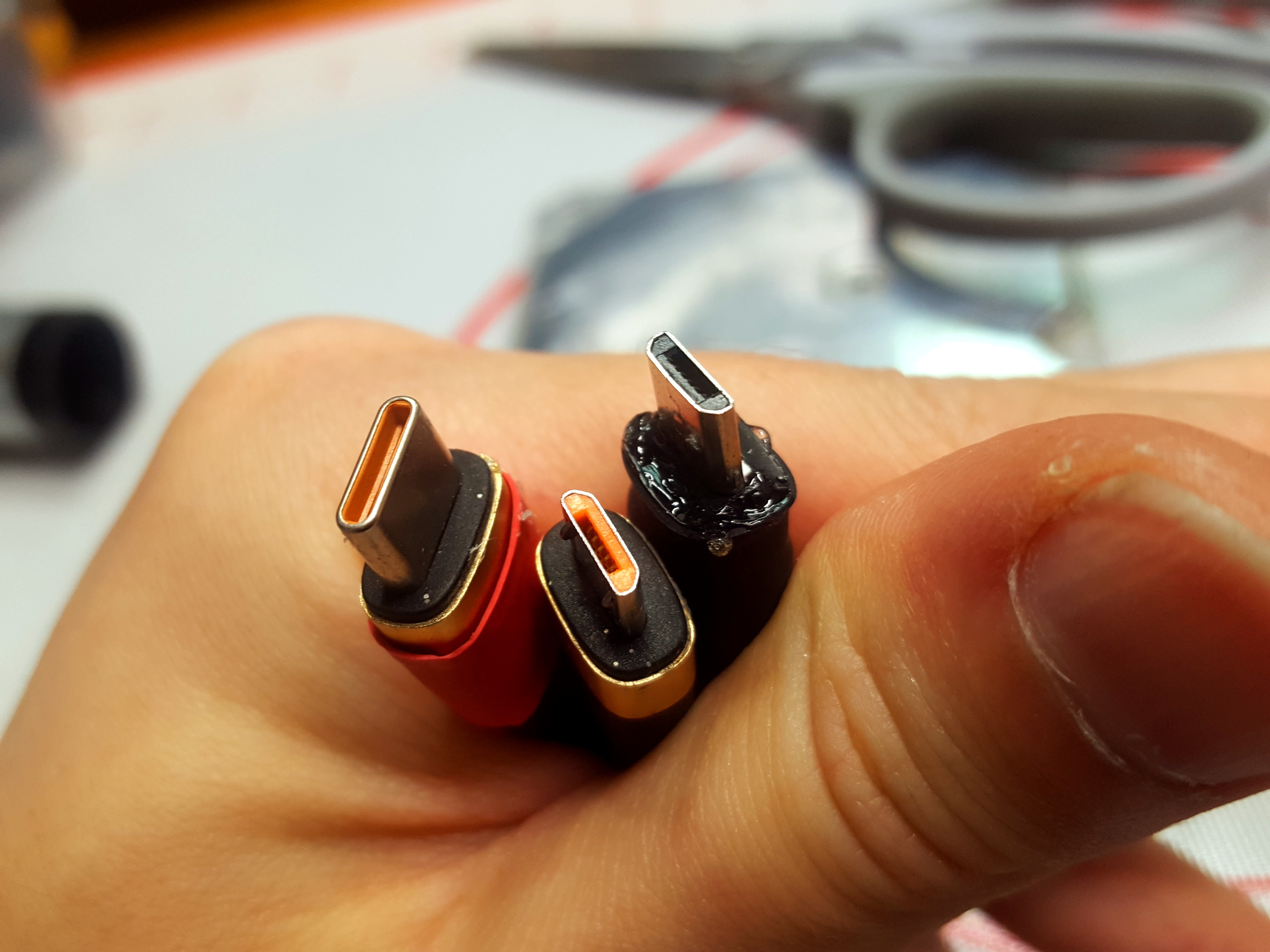

type C * 1, Micro 5 pin * 2 케이블 완성









이상 없이 충전 잘 되네요.
