이대*님 WD BLUE 6TB PCB 전원부 소자 교체 수리



MY BOOK을 무선으로 개조 중에 이렇게 되었답니다.









같은 모델 넘버의 PCB를 미리 준비하셨고, 롬칩 교체를 원하셨습니다.

차이점(RV센서 유무/크리스탈 시야각에 따른 색상) 설명을 드렸습니다.







10일 오후에 도착한 실물입니다.

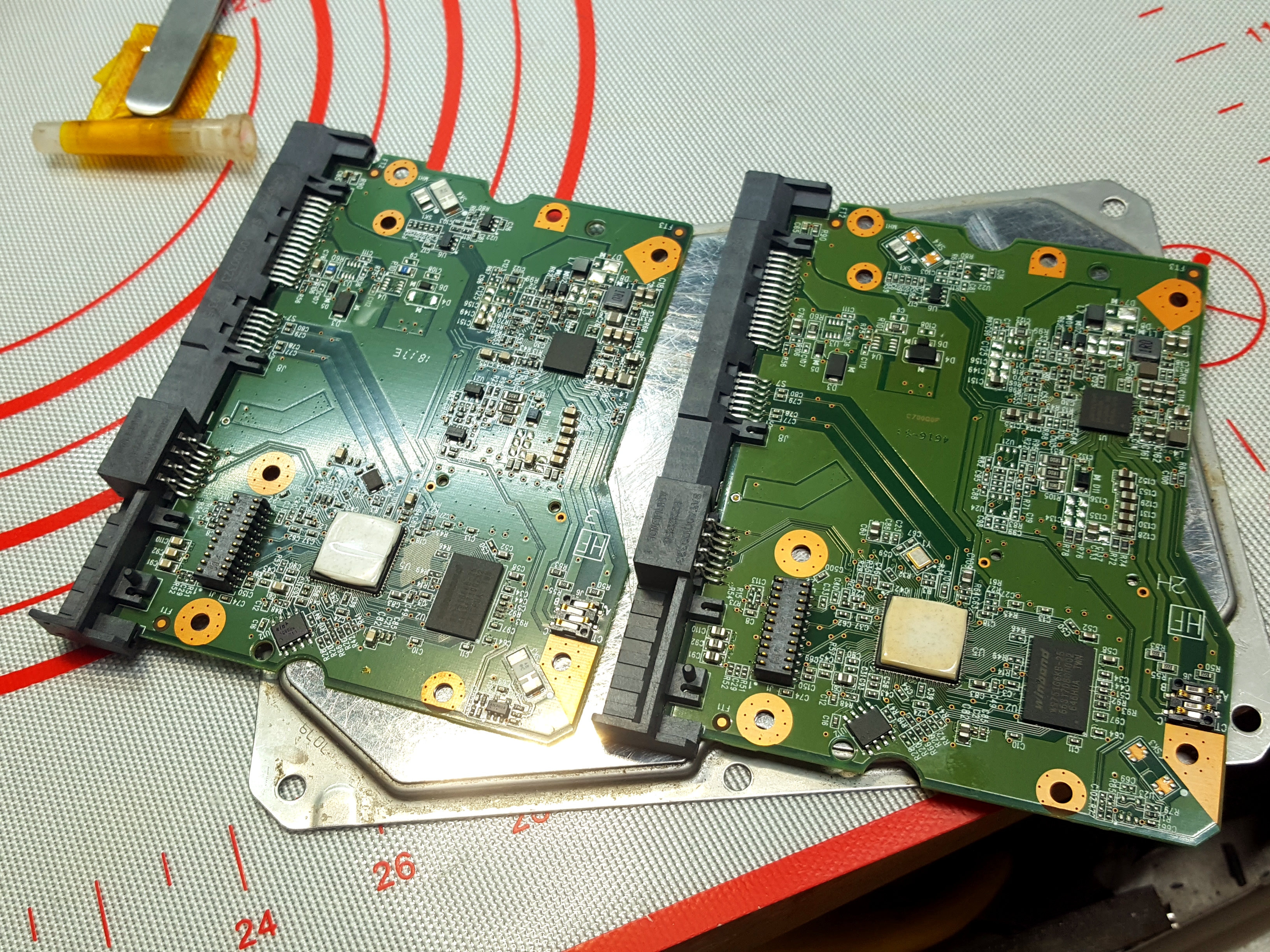

두 PCB비교

실제로 받고 보니 크리스탈 외피 재질이 다르네요.

시야 각도에 따른 차이가 아니었습니다.

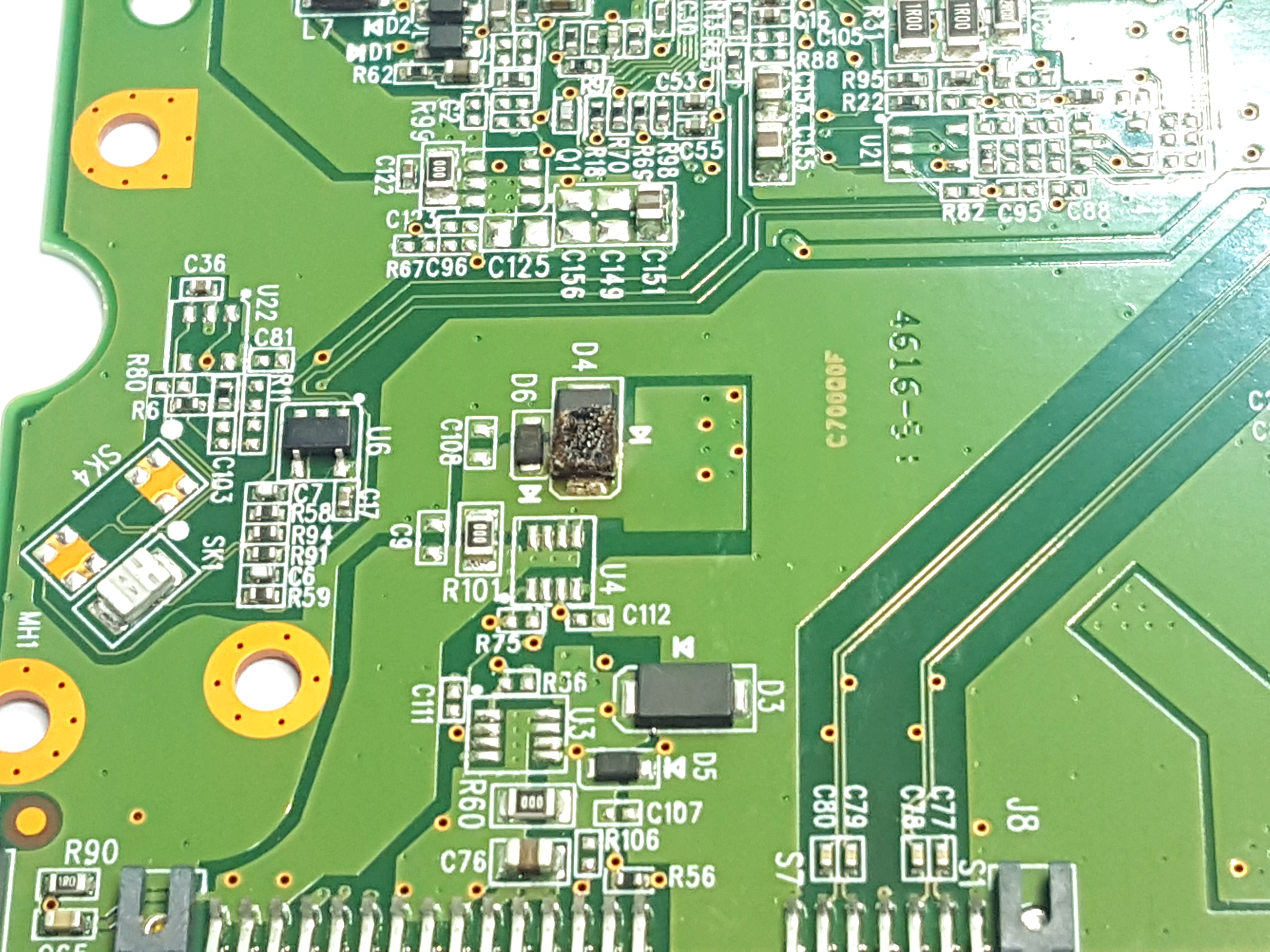

손상 위치입니다.

다이오드 발열로 내장재가 다이오드 표면에 녹아 들러붙은 모습입니다.











모델넘버는 일치하고,













스페어 PCB뒷면에는 세척의 흔적과 커넥터 사출에 찍힌 흔적이 있습니다.



완전 새 PCB라면 저런 흔적 자체가 없겠죠.

스페어 PCB가 수리해야 할 PCB의 소자들보다 수명이 더 길다는 보장도 없습니다.

길 수도 있겠지만..........-_-





잠깐 고민을 합니다.

애초 요청은 롬칩 교체였지만,

충격센서에 대한 롬 데이터가 없으면 롬칩을 이식해도 작동이 되지 않을 수도 있겠단 생각이 들어서 (확신 없음)

불량 소자만 교체하기로 합니다.



728x90

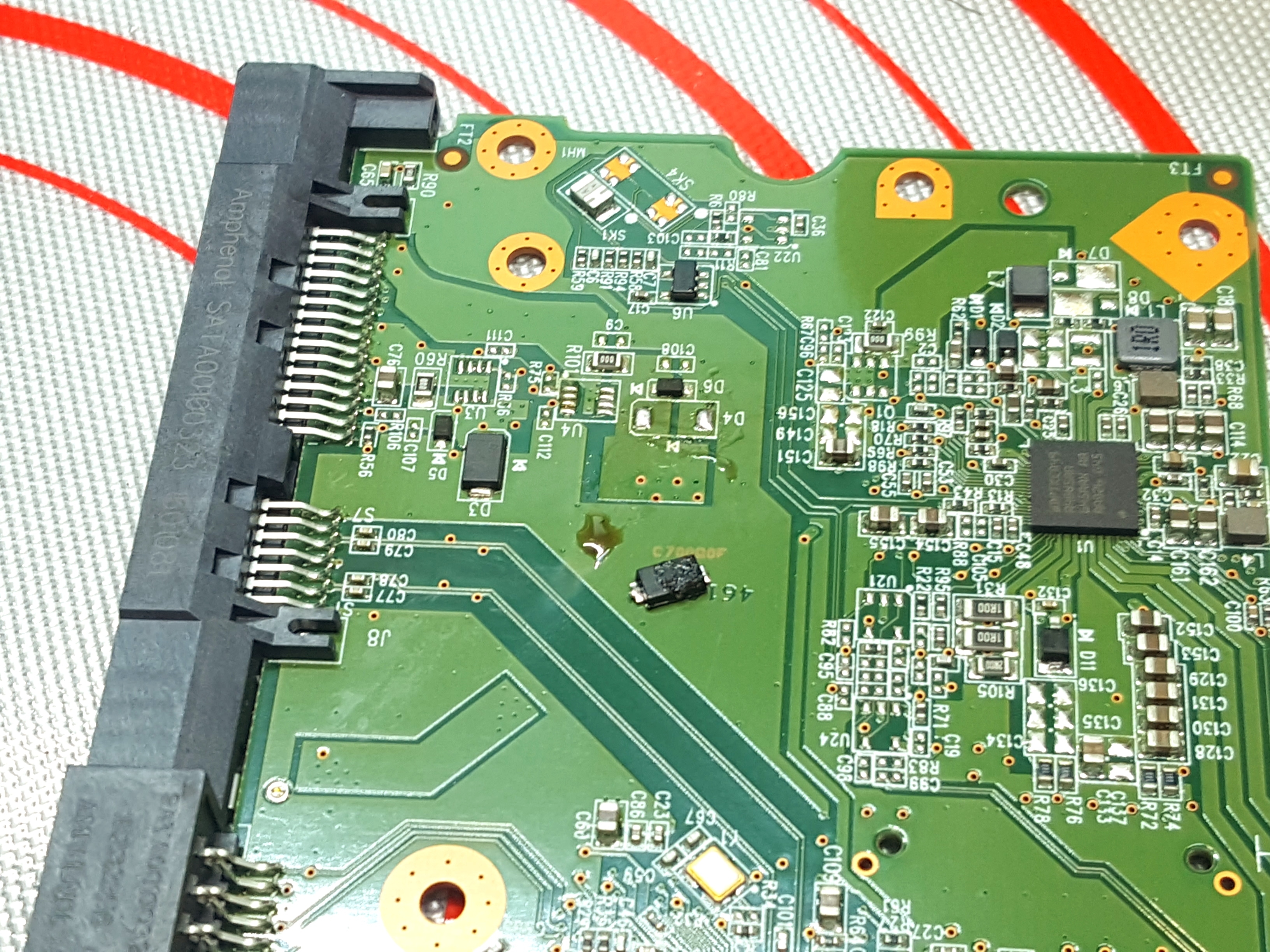

불량 다이오드 제거 후 D6위치의 다이오드 점검 - 양호

















스페어 PCB에서 D4위치의 다이오드를 적출 후 이식.













퓨즈 역할의 R101위치의 0옴 저항 단선상태.















저항 제거











부품용 PCB에서 0옴 저항을 찾아 R101위치에 실장

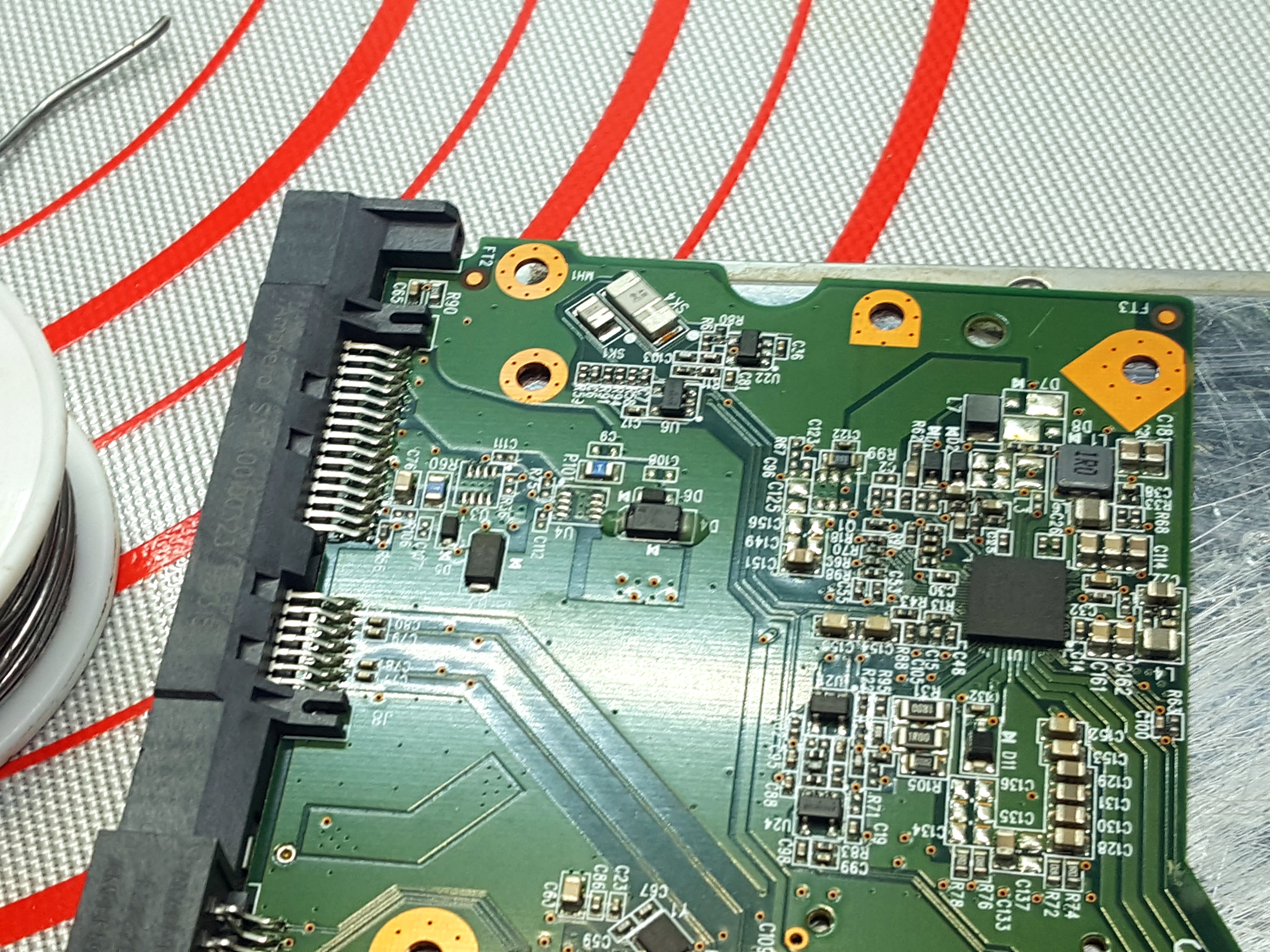

조치 완료입니다.



부디 무사인식 하길 바라겠습니다.



감사합니다.
