박서*님 860EVO 500GB(MZ-76E500) SATA 커넥터 파손수리

26일 메일이옵니다.





케이스가 옆으로 넘어지면서 파손되었다 합니다.











29일 도착한 실물입니다.











파손부위

















전원 부분도 타격을 입었네요.











USB to SATA 연결로 인식을 확인합니다.





728x90

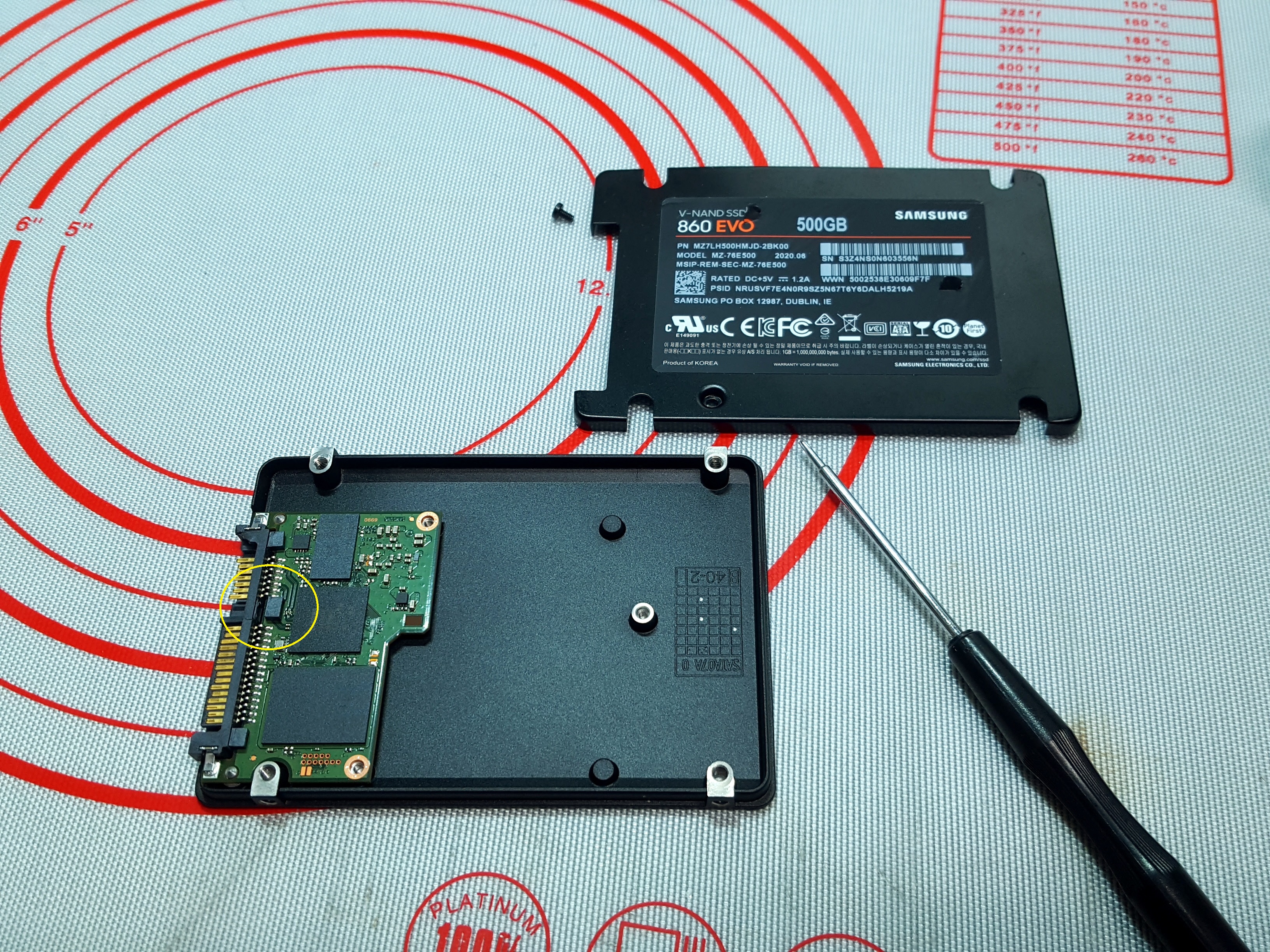

나사가 감춰진 부분만 절개를 하여 분리합니다.

사출 일부는 깨져있는 상태였네요.











파손된 커넥터를 제거하니 맥없이 두 동강 납니다.















캡톤 테이핑 후 PCB바이스에 고정합니다.













실장면 정리 후 새 커넥터를 준비합니다.











새 커넥터 실장.













세척 및 검수 후 누드상태로 USB to SATA를 연결합니다.



















인식확인.

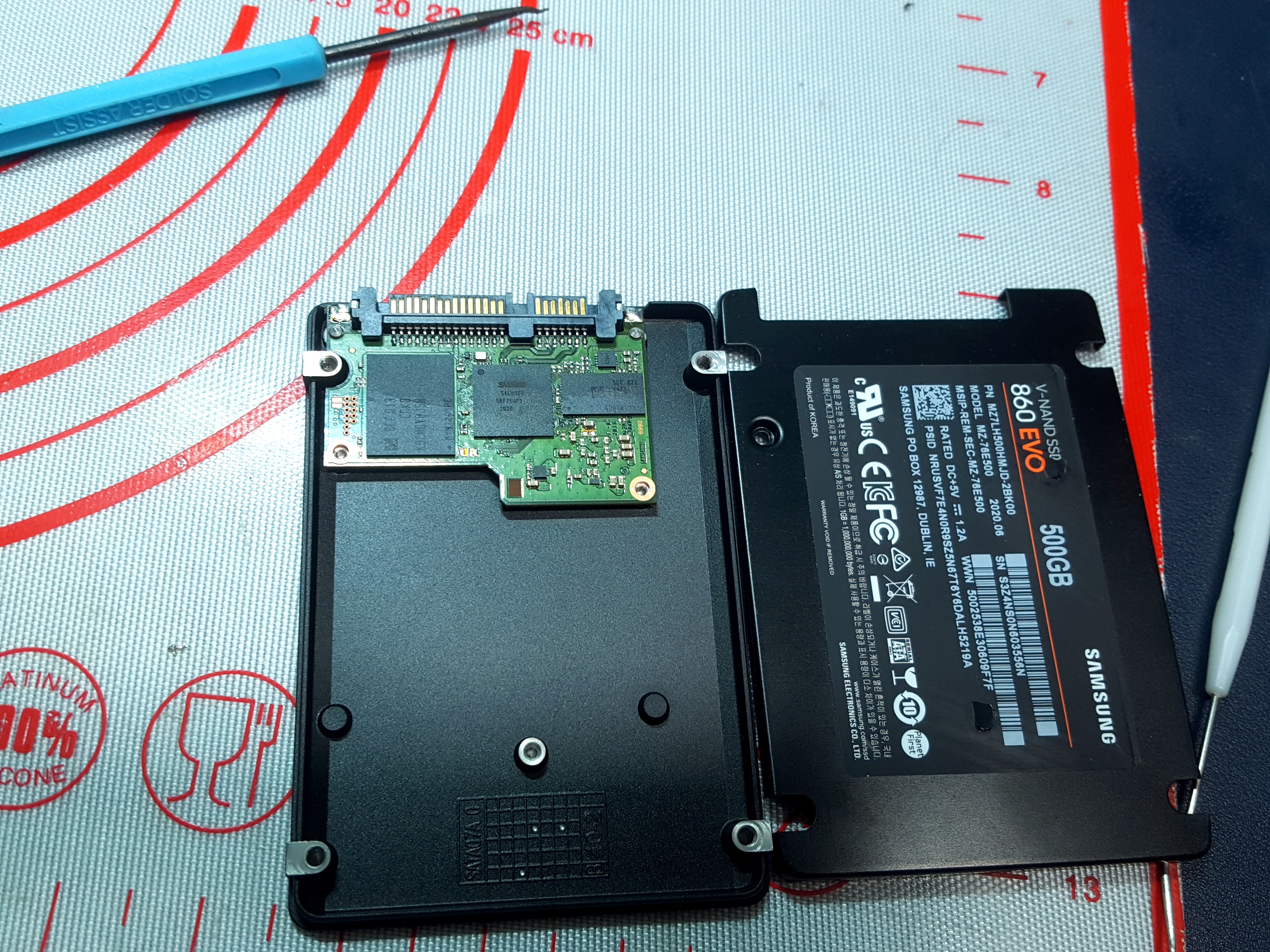

오프셋핀을 납으로 메우고 조립.













최종 인식 확인입니다.













삼성 860EVO의 SATA 커넥터 교체가 완료되었습니다.





감사합니다.
