정인*님 WD 4TB (WD40EZAZ) SATA 커넥터 교체 및 패턴 복원 수리

9일 메일이 옵니다.





평소대로 커넥터 교체하면 되겠거니 했습니다.

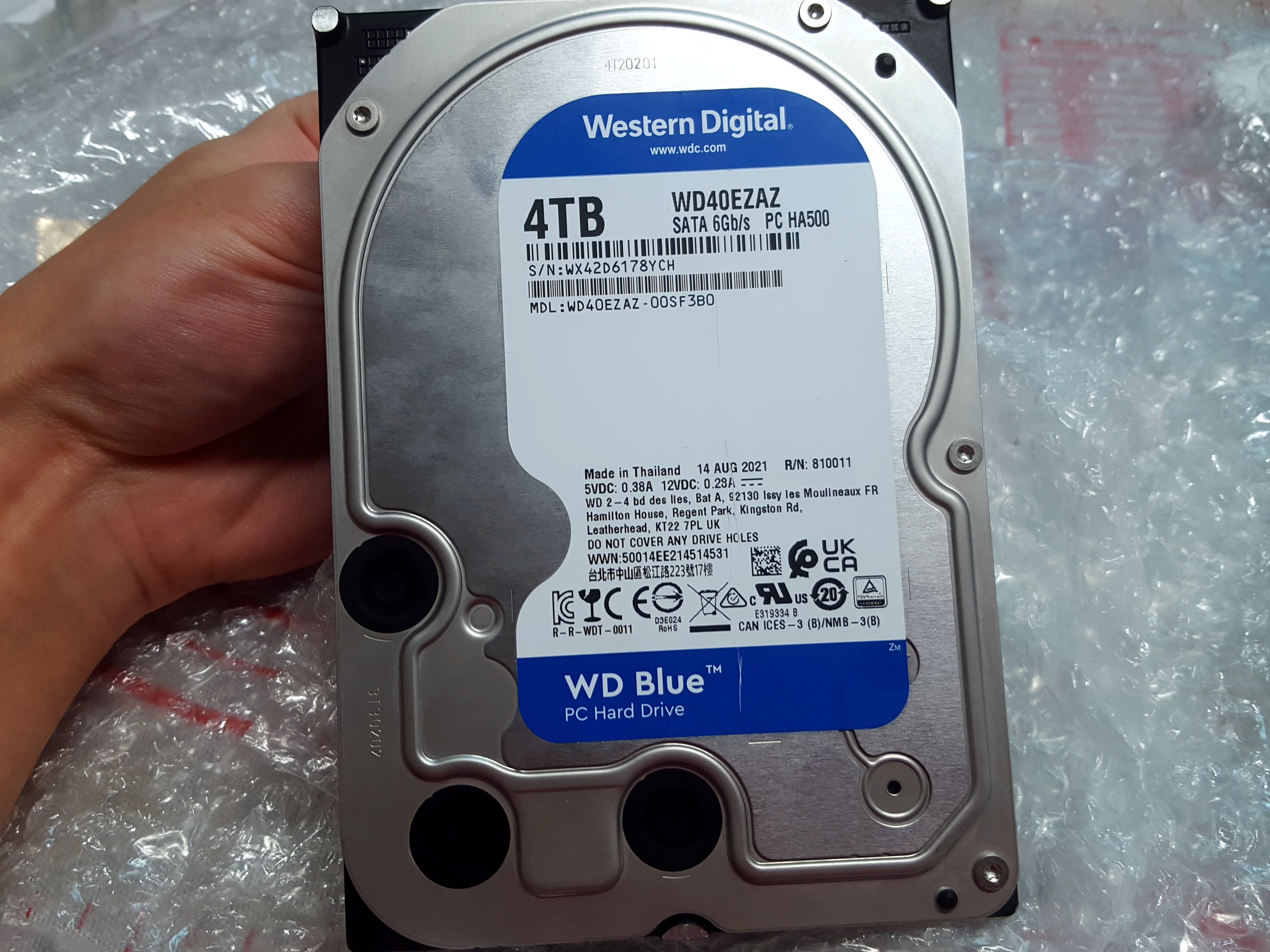

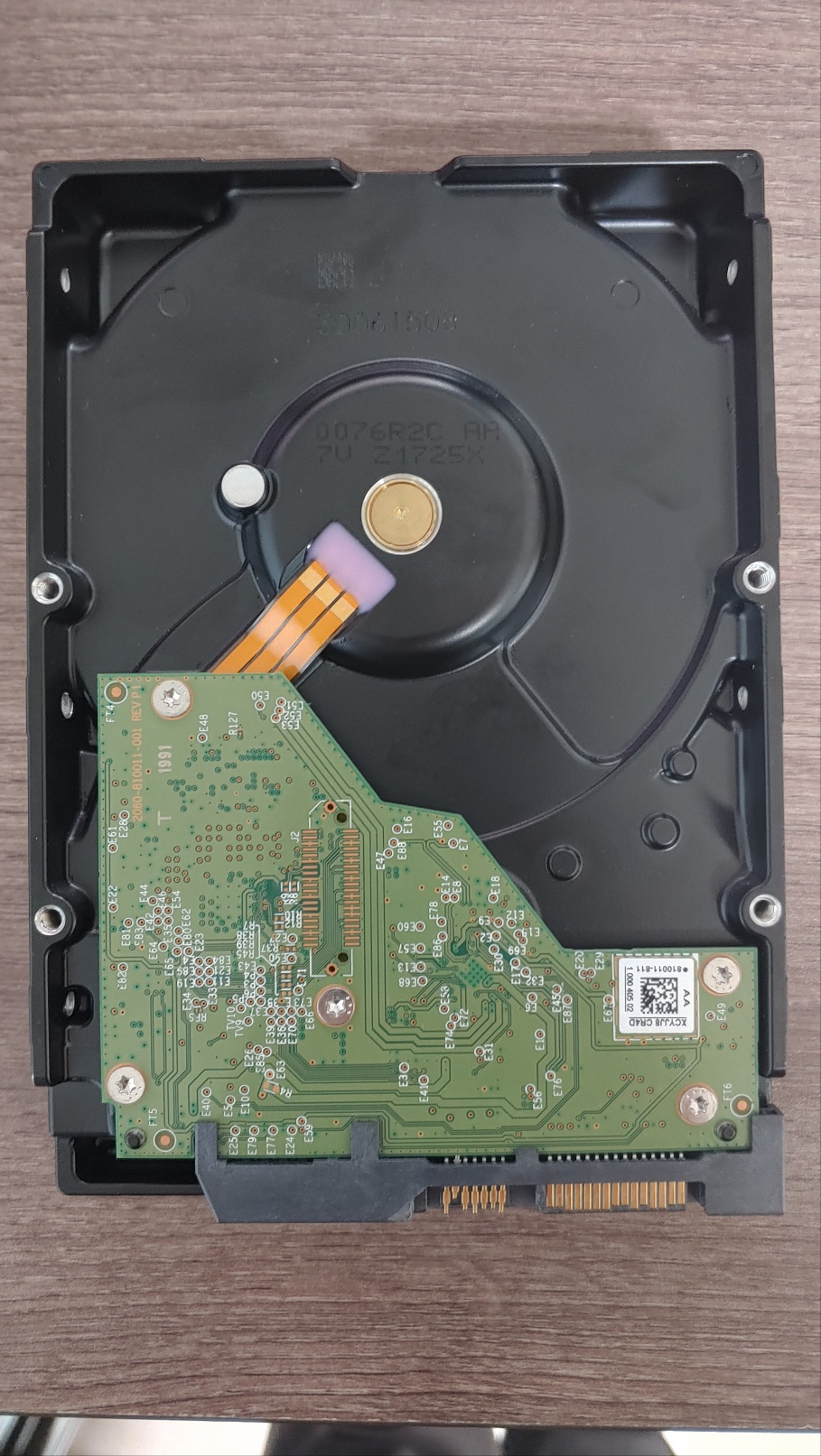

12일 도착한 실물입니다.

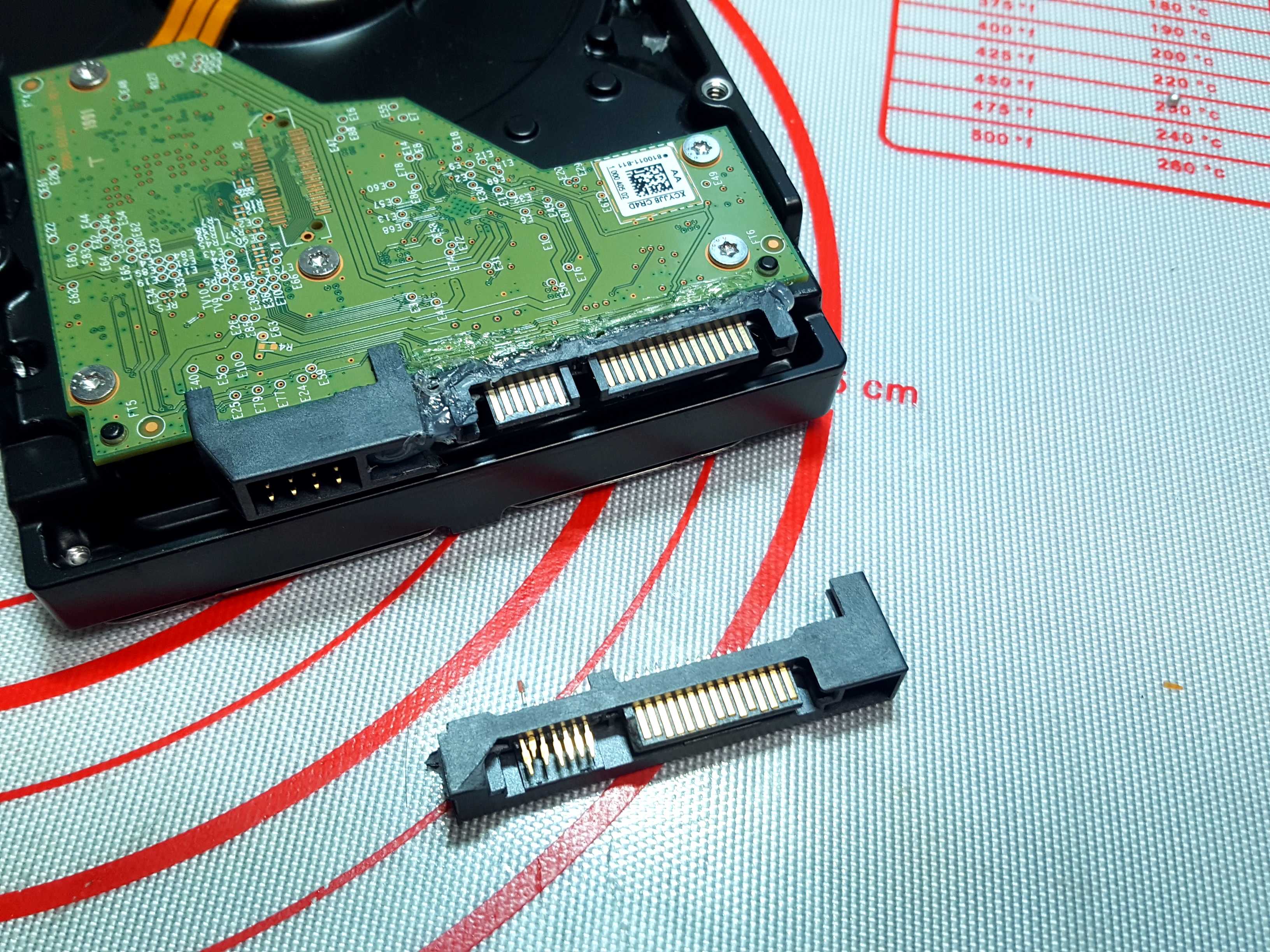

파손 부위입니다.



커넥터 자체가 없다든지 (통째로 뜯긴 경우) 등 특별한 문제가 있지 않는 한.

초기 인식확인은 반드시 거칩니다.



인식 여부에 따라 조치방법이 여러 가지로 나뉘거든요.



오늘 받은 WD40EZAZ 모델은 2번 핀이 안으로 밀려있어,

당겨주거나 안에서 밀어준 후 인식확인을 해야 합니다.

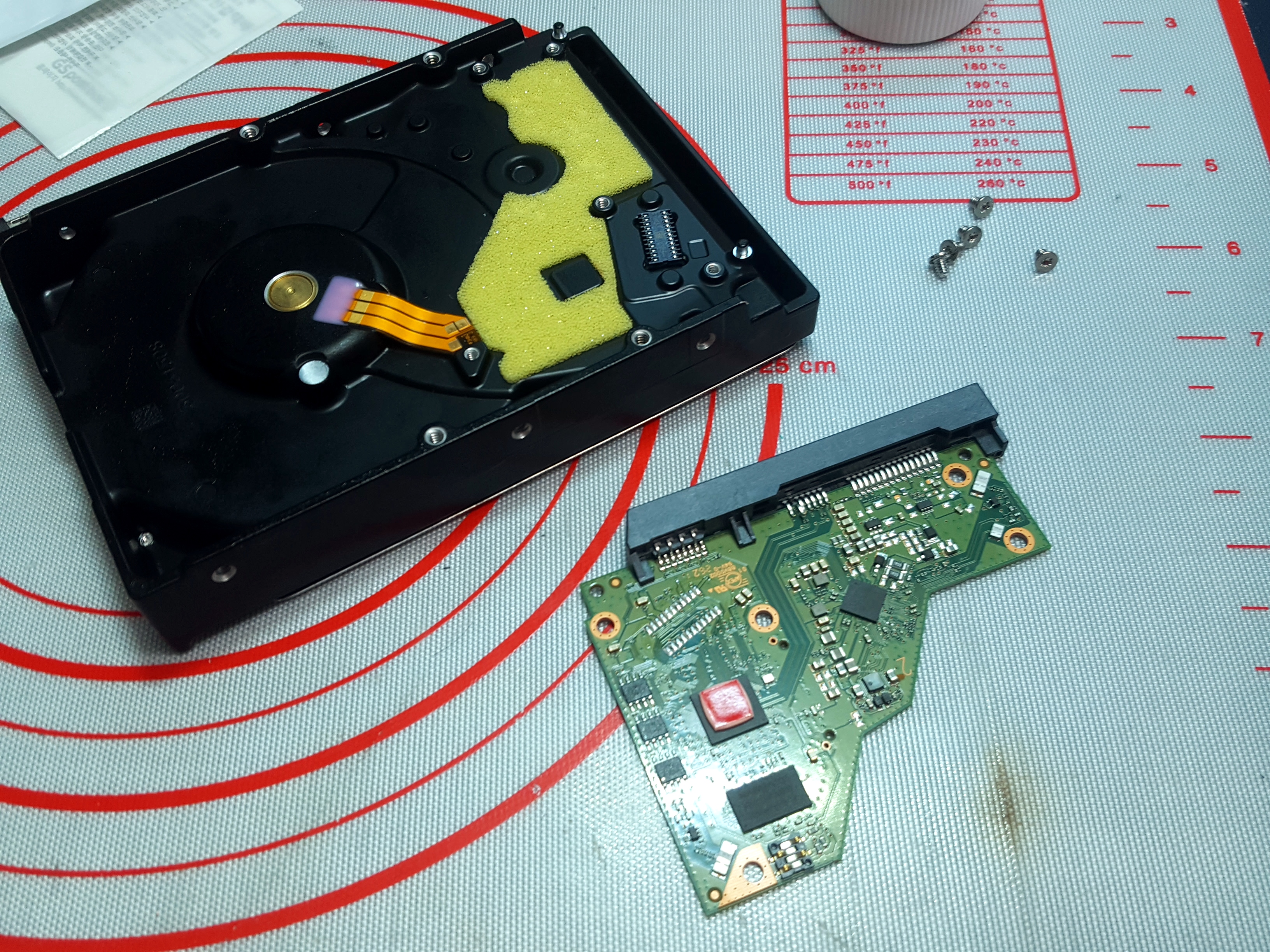

PCB분리.

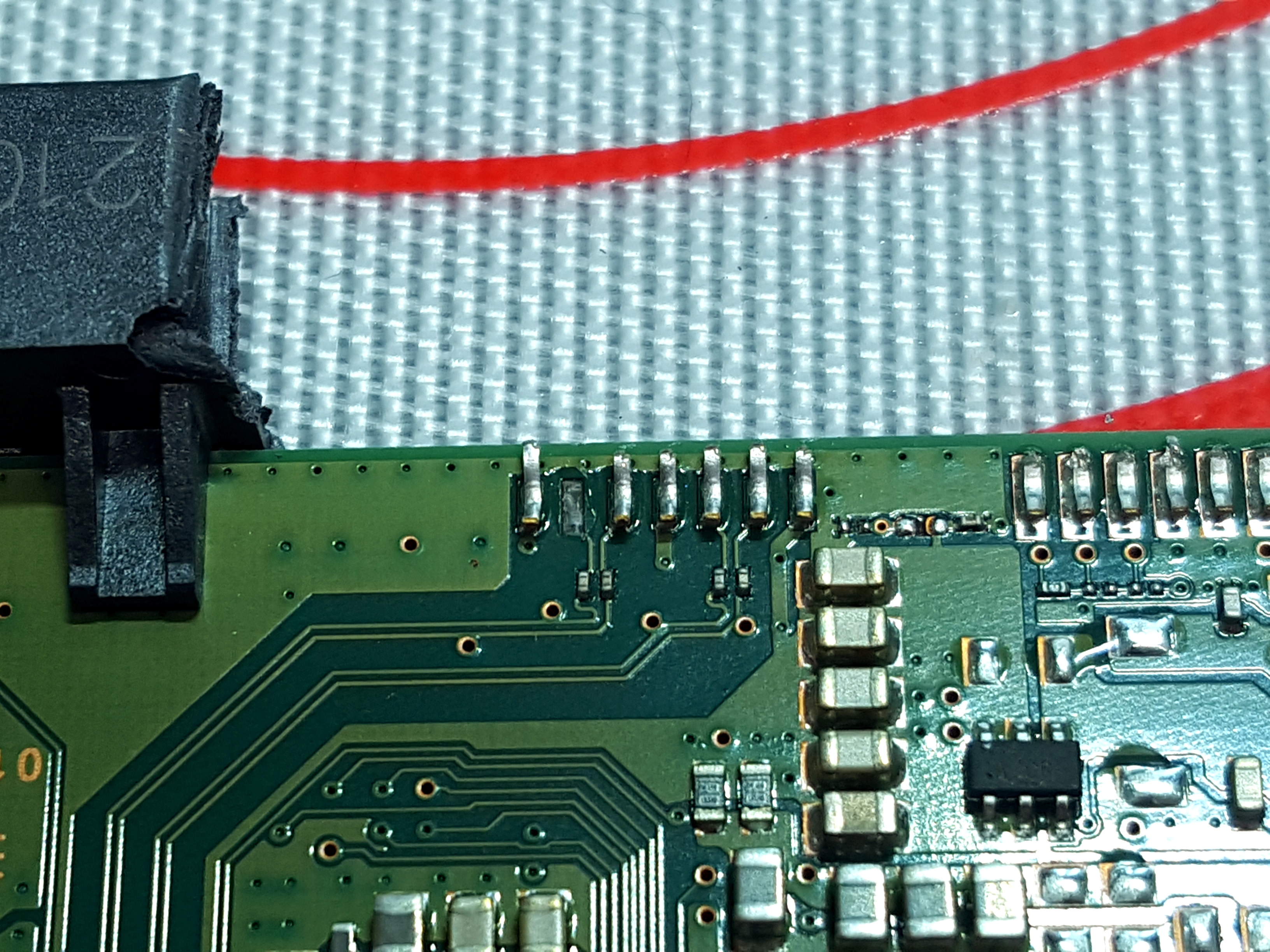

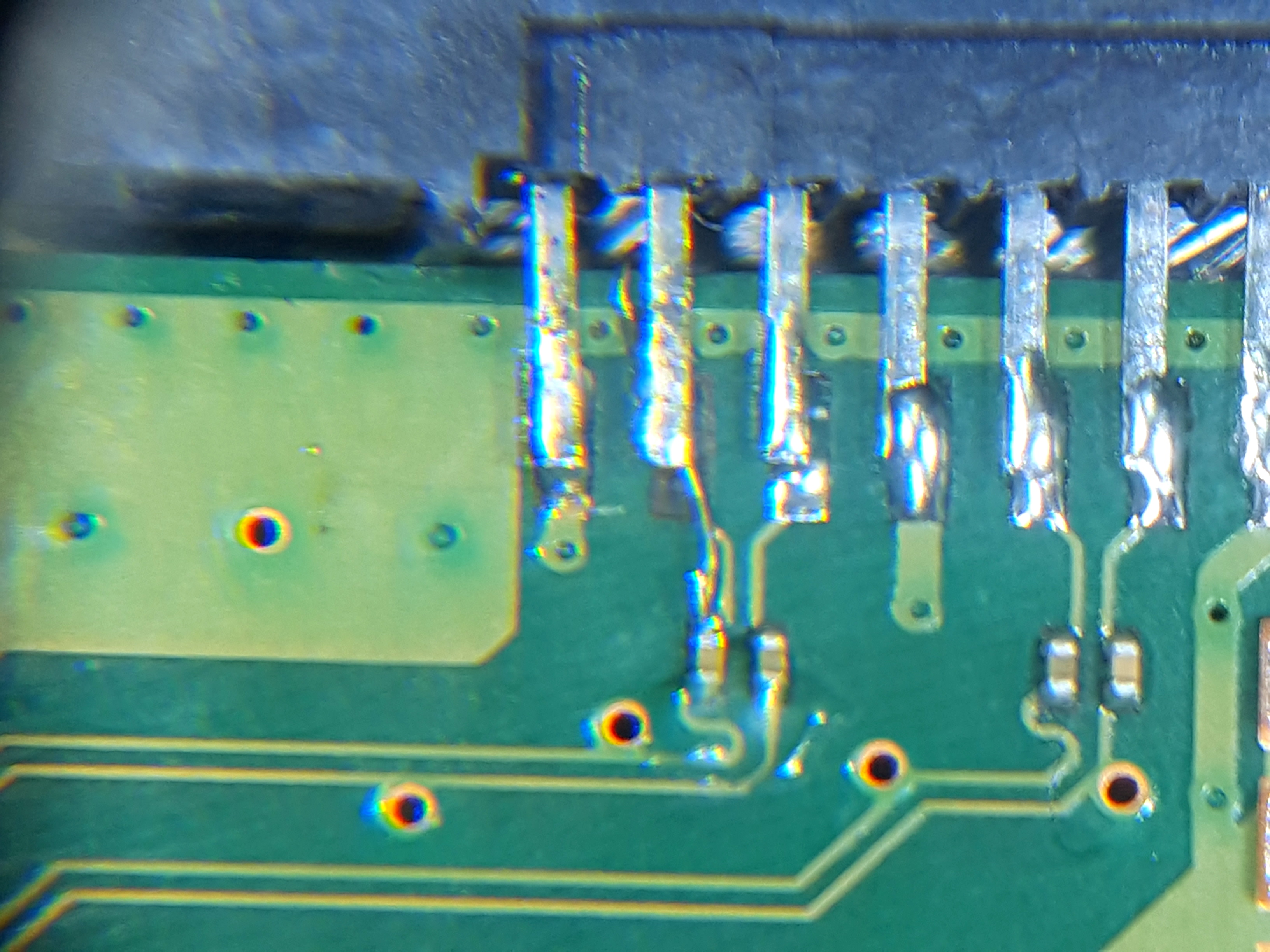

패드를 물고 밀렸네요.

핀을 밖으로 밀어준들 이미 단선상태라 인식 확인이 불가능합니다.

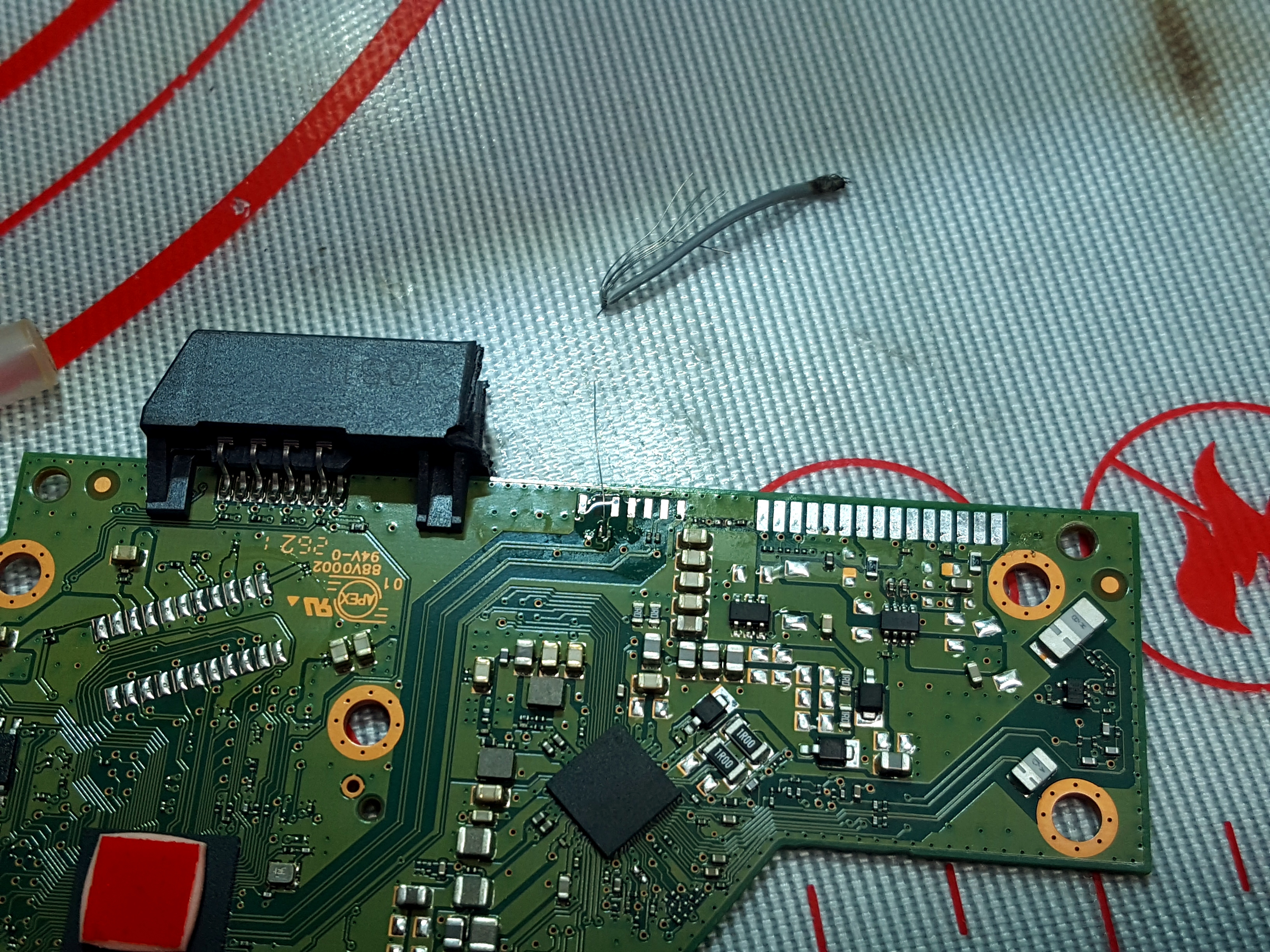

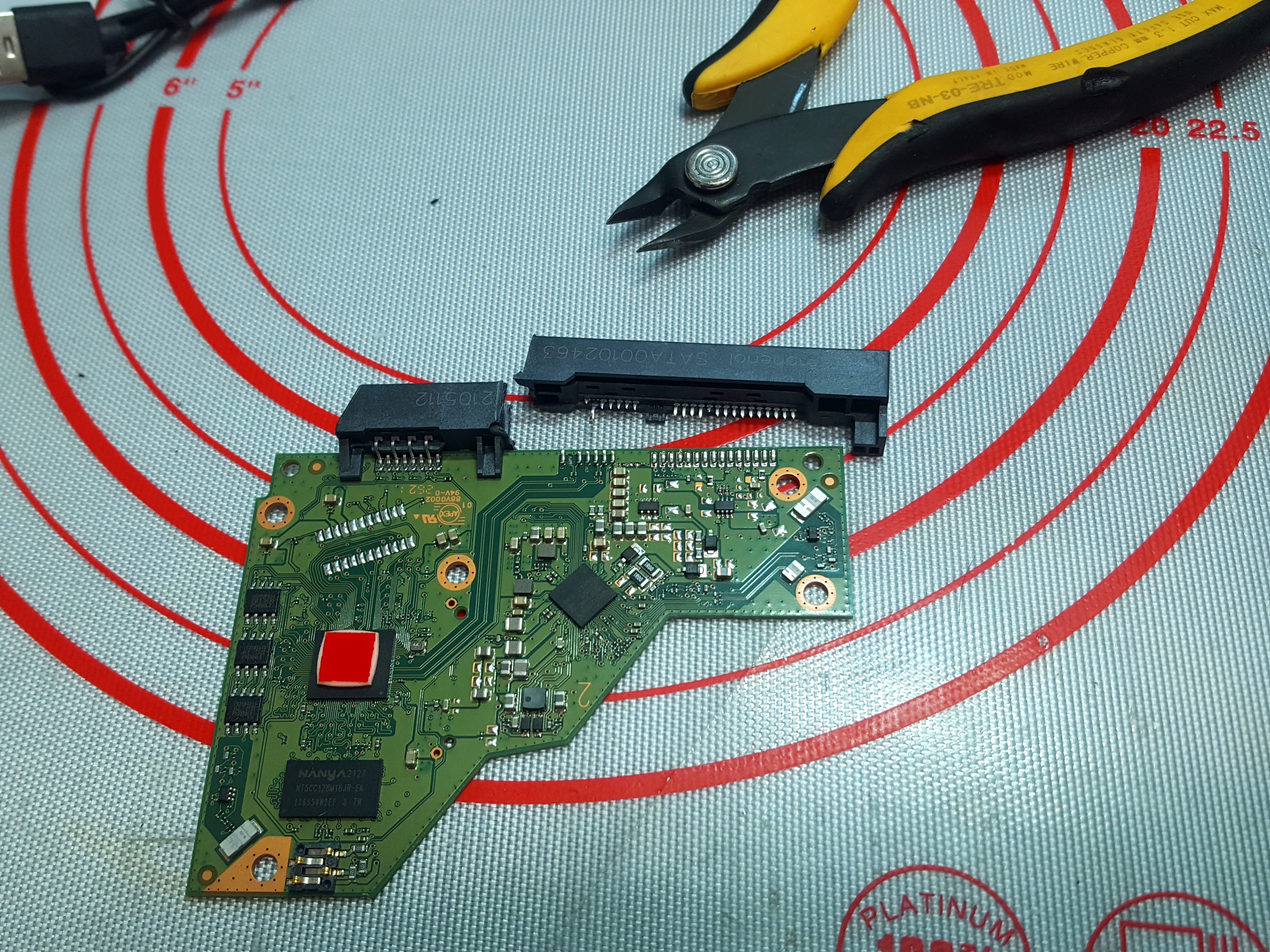

파손 커넥터 제거.











커넥터 교체와 라인을 복원해야 합니다.





728x90

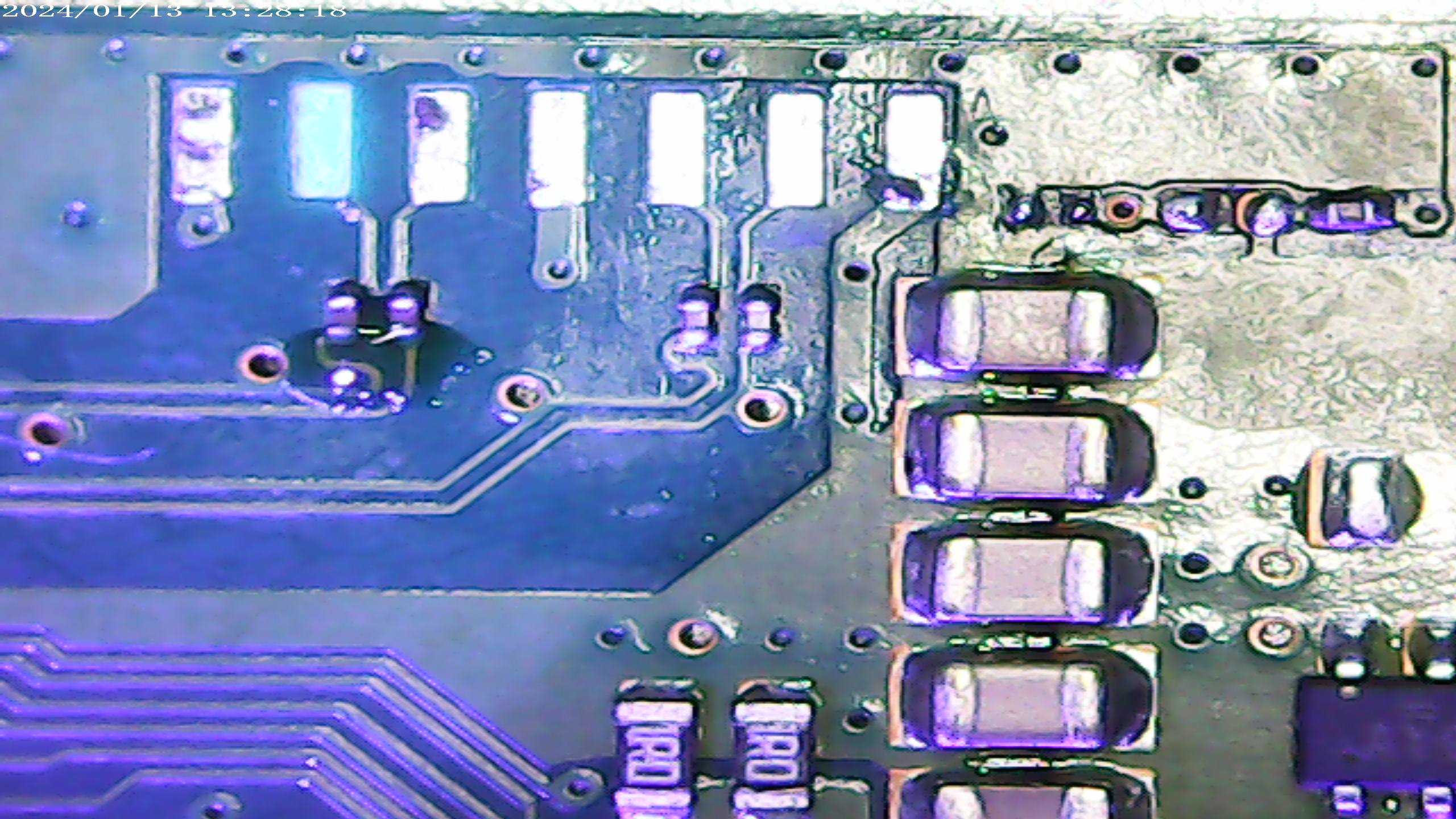

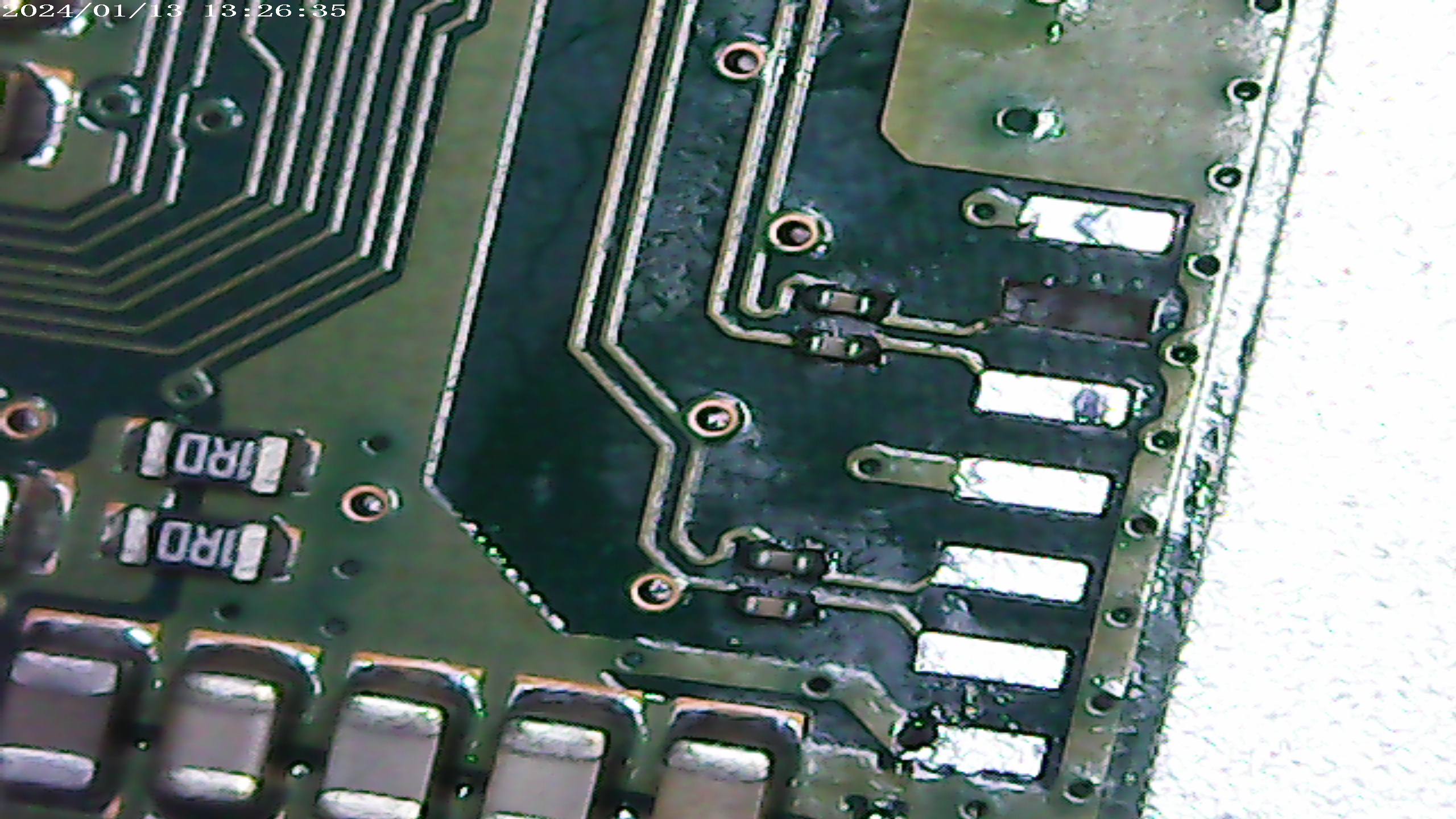

실장면 정돈

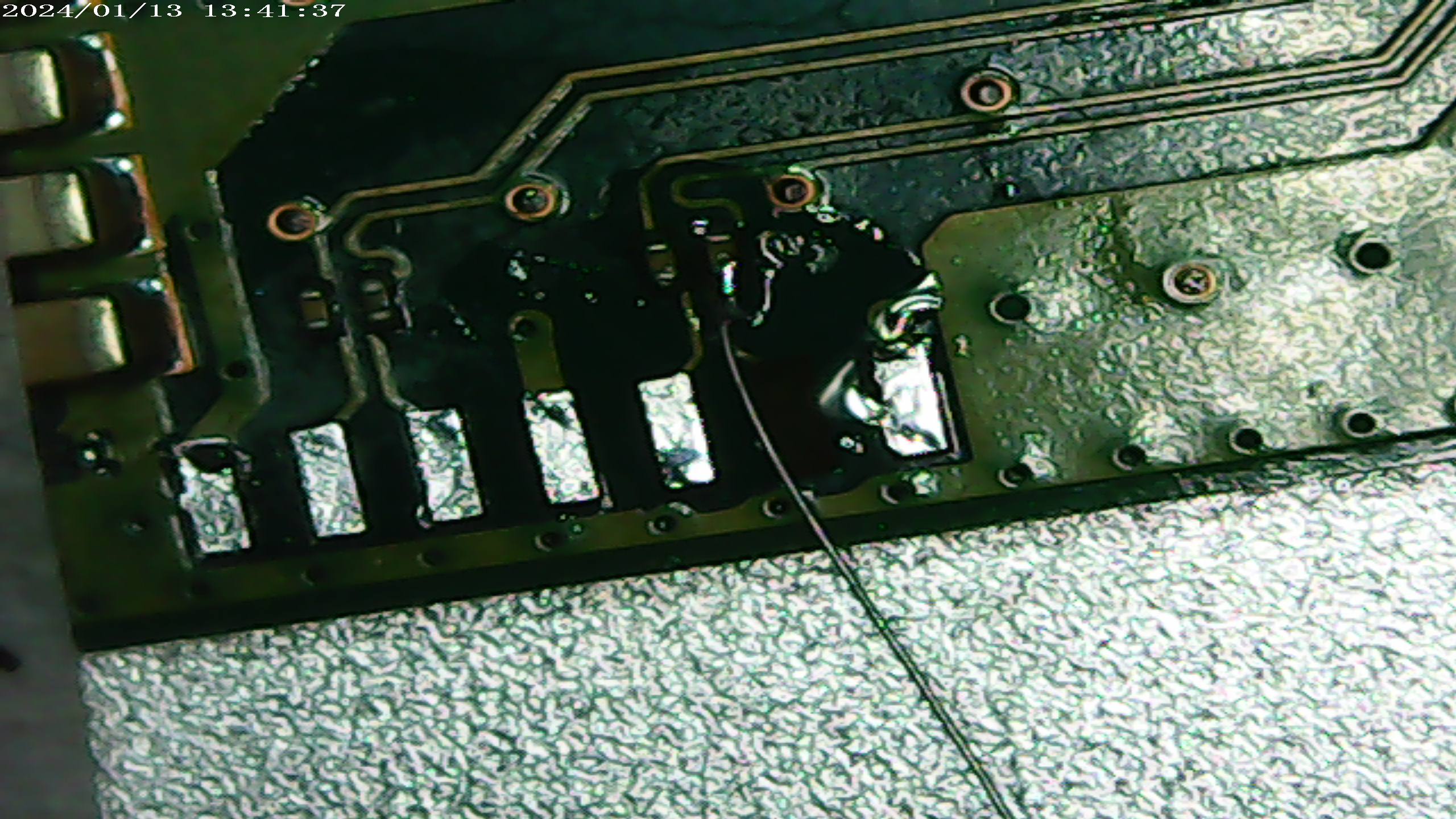

MLCC가 너무 작아서 현미경 카메라 화면을 보면서 UV본딩 처리합니다.

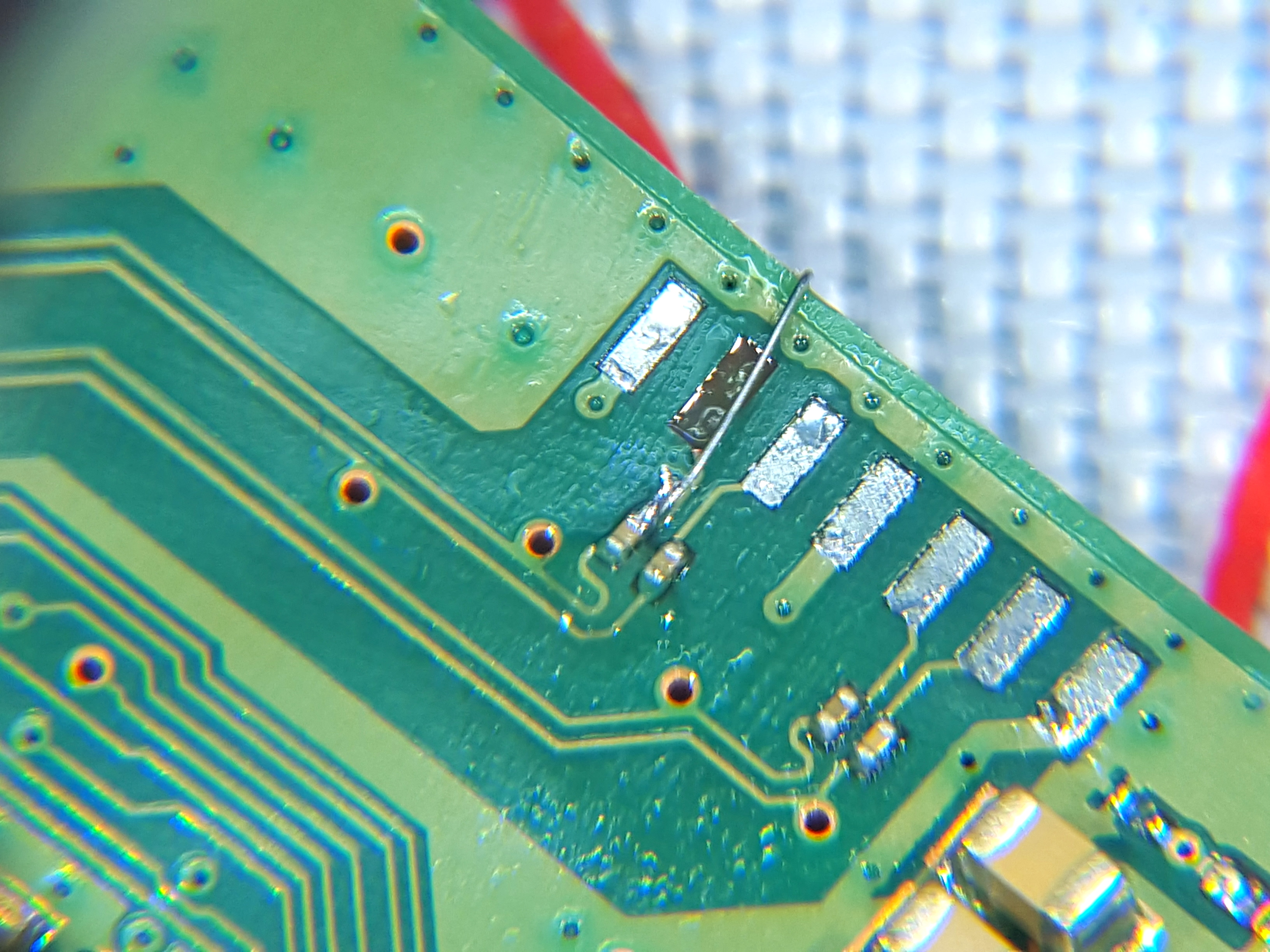

MLCC후단에 와이어 한 가닥 연장.











이런 모습입니다.

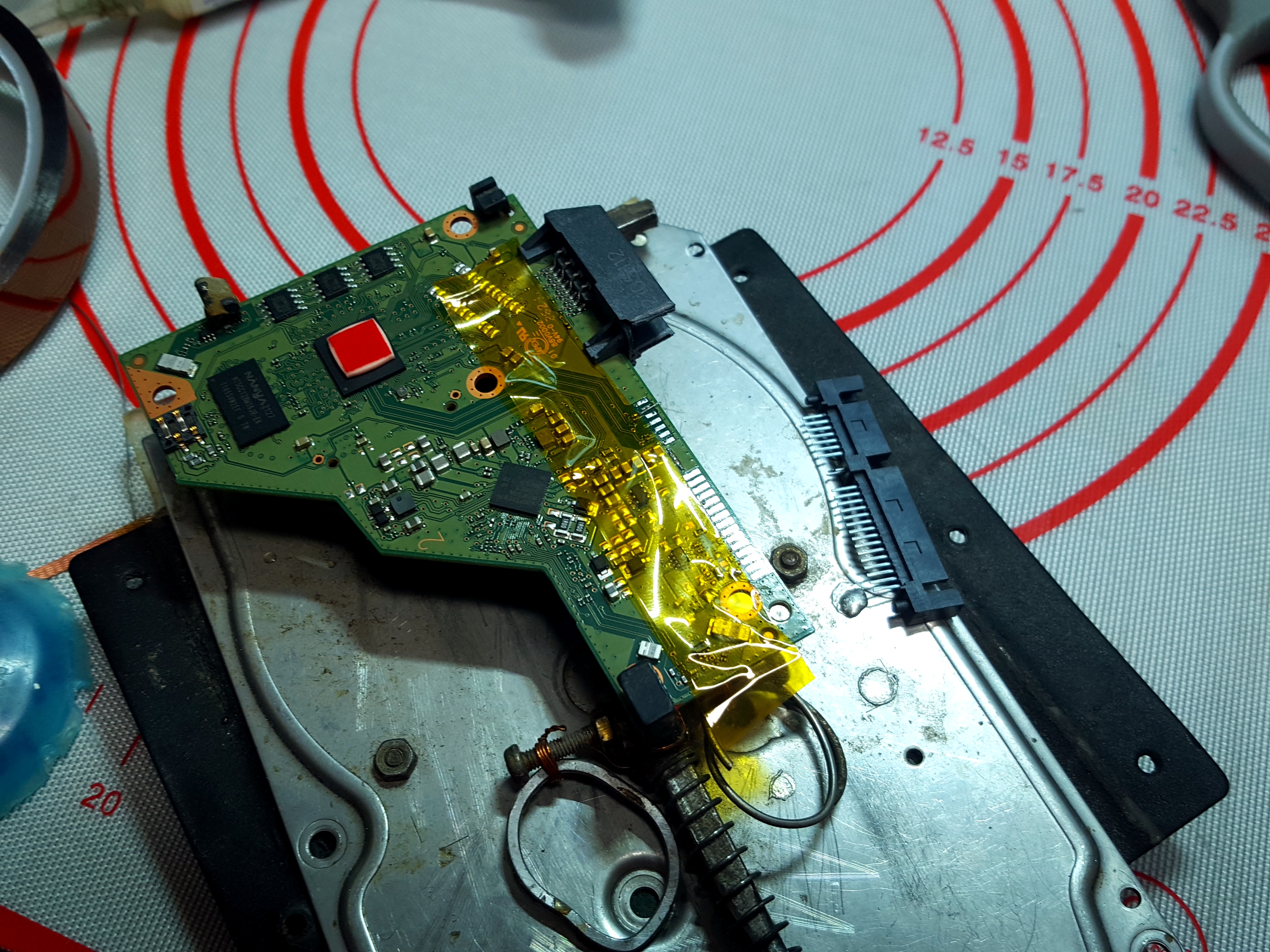

캡톤 테이핑 후 새 커넥터를 준비합니다.

















커넥터 가공.

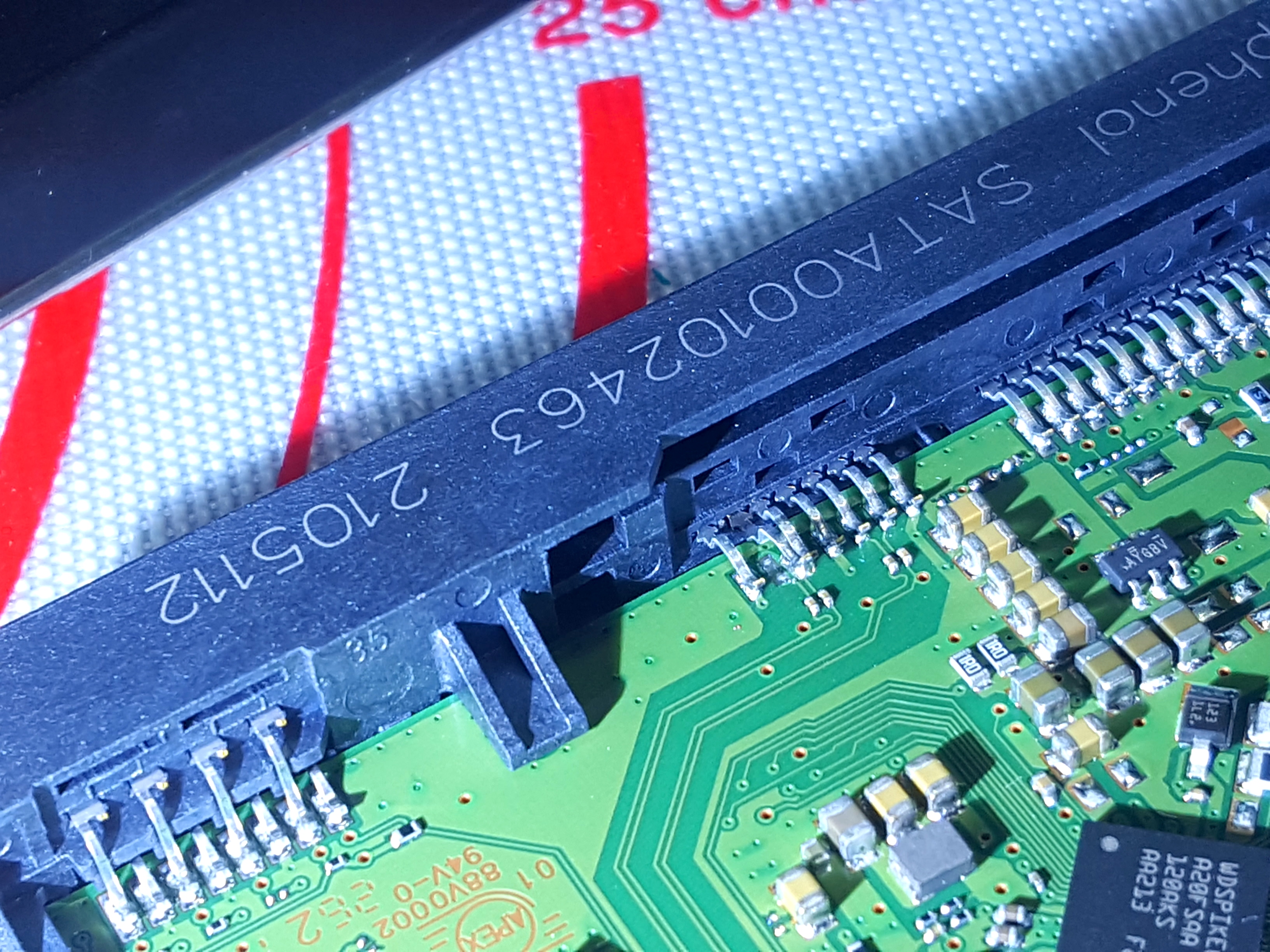

새 커넥터 실장.











좌로 살짝 치우쳤네요.









잘 붙었습니다.

테스터기 도통 확인.

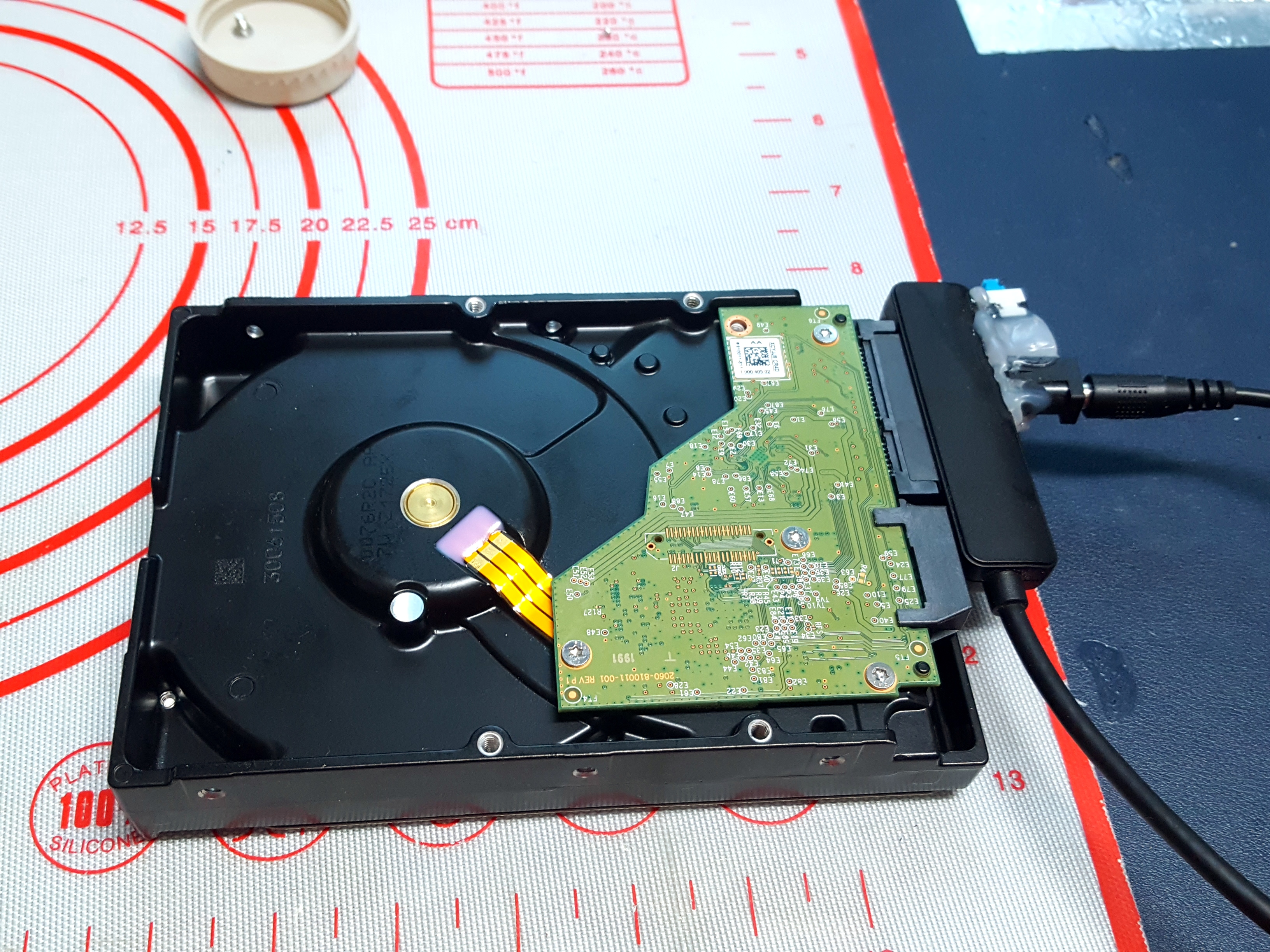

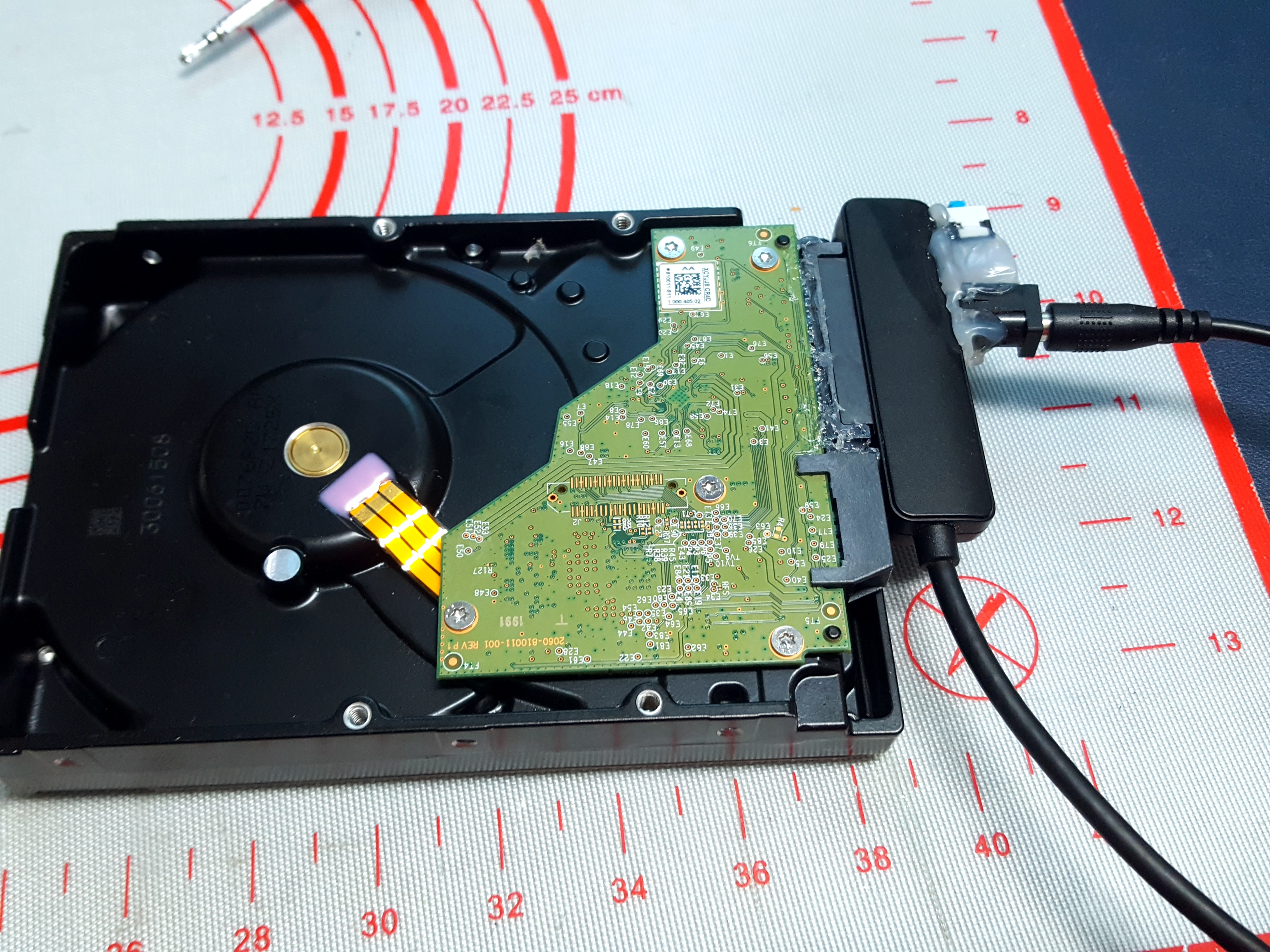

PCB조립 후 USB to SATA 연결로 인식을 확인합니다.

21년 제조품 치고는 신품급입니다.

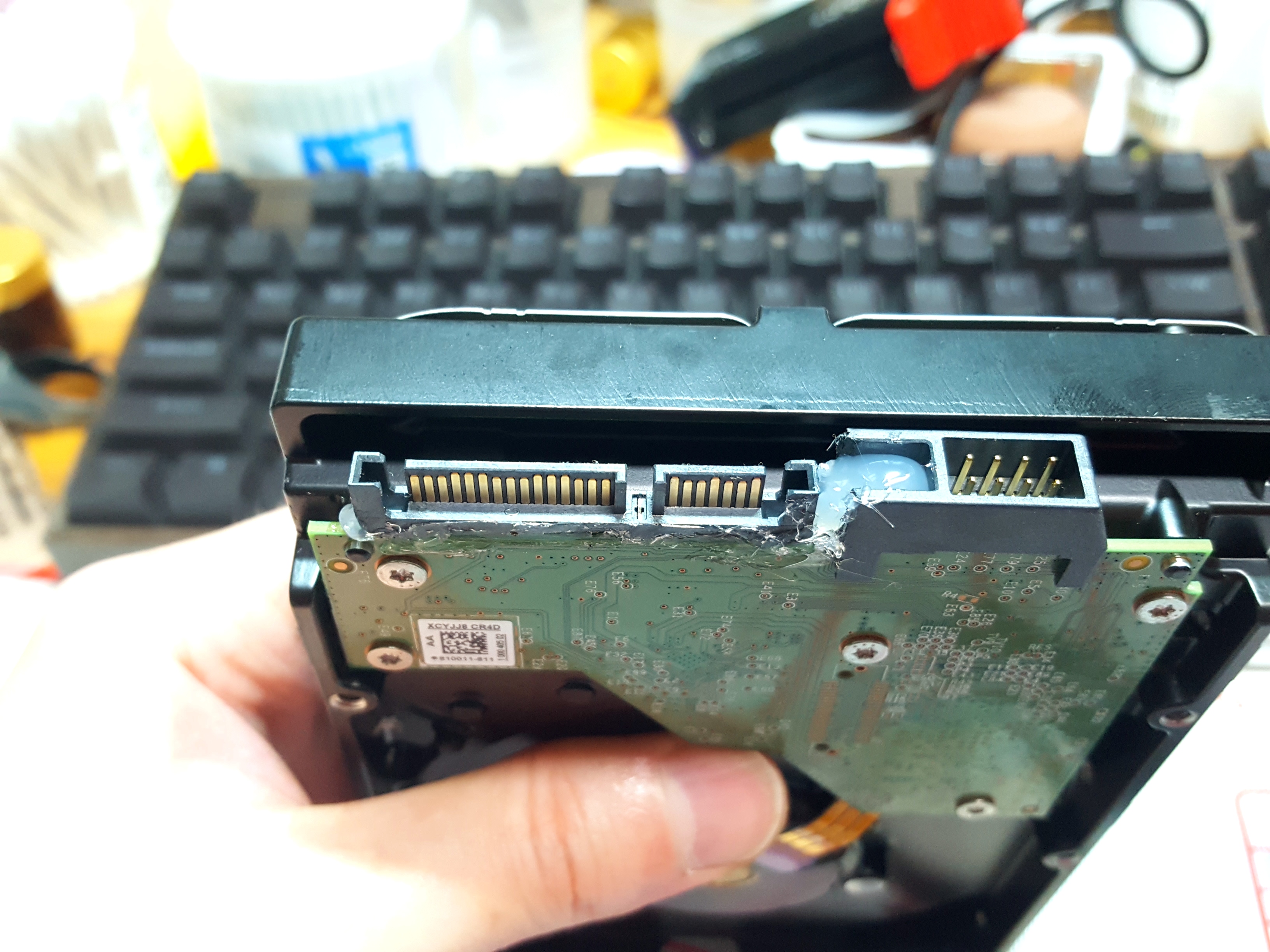

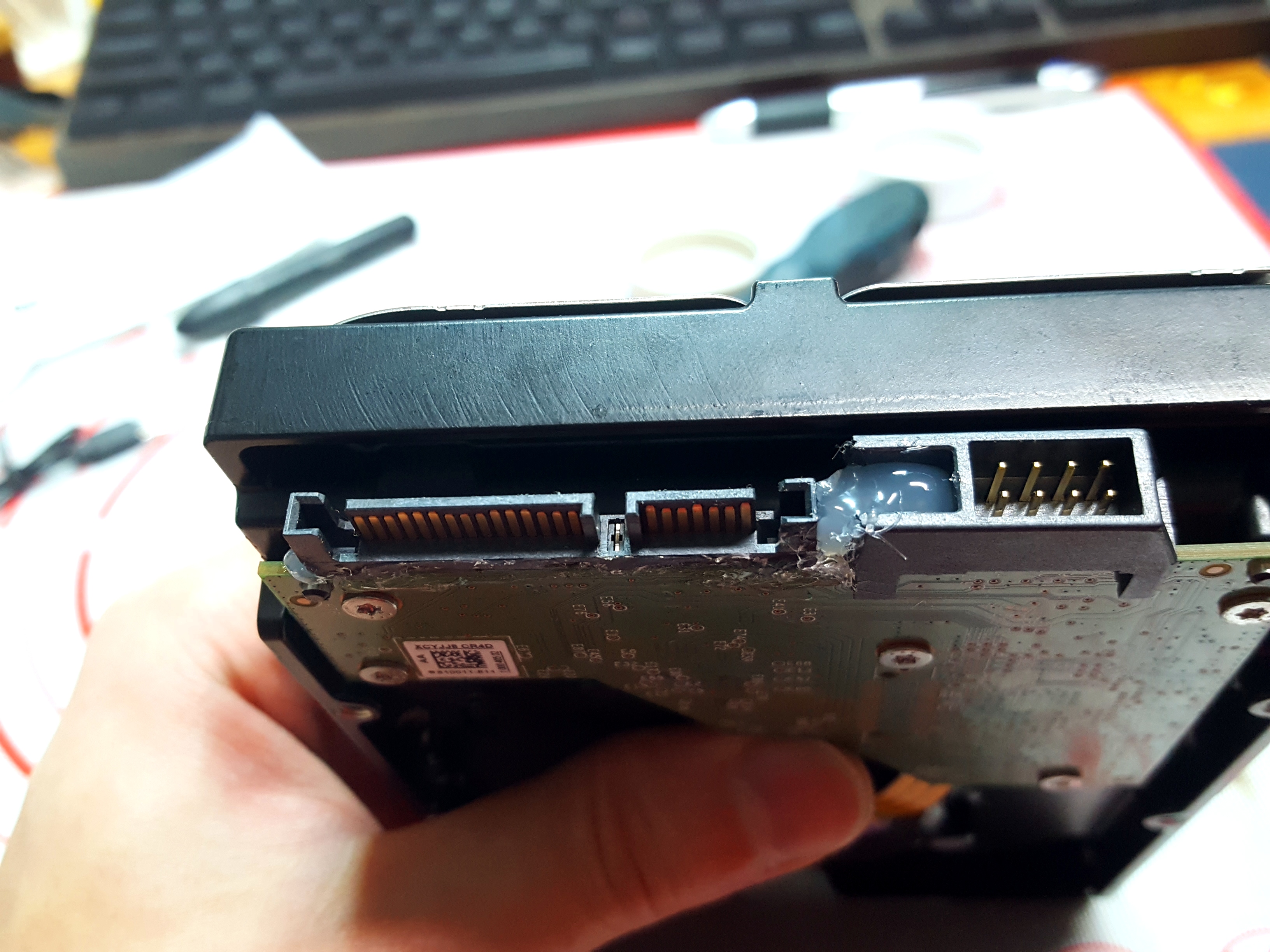

커넥터 주변 글루건 보강.

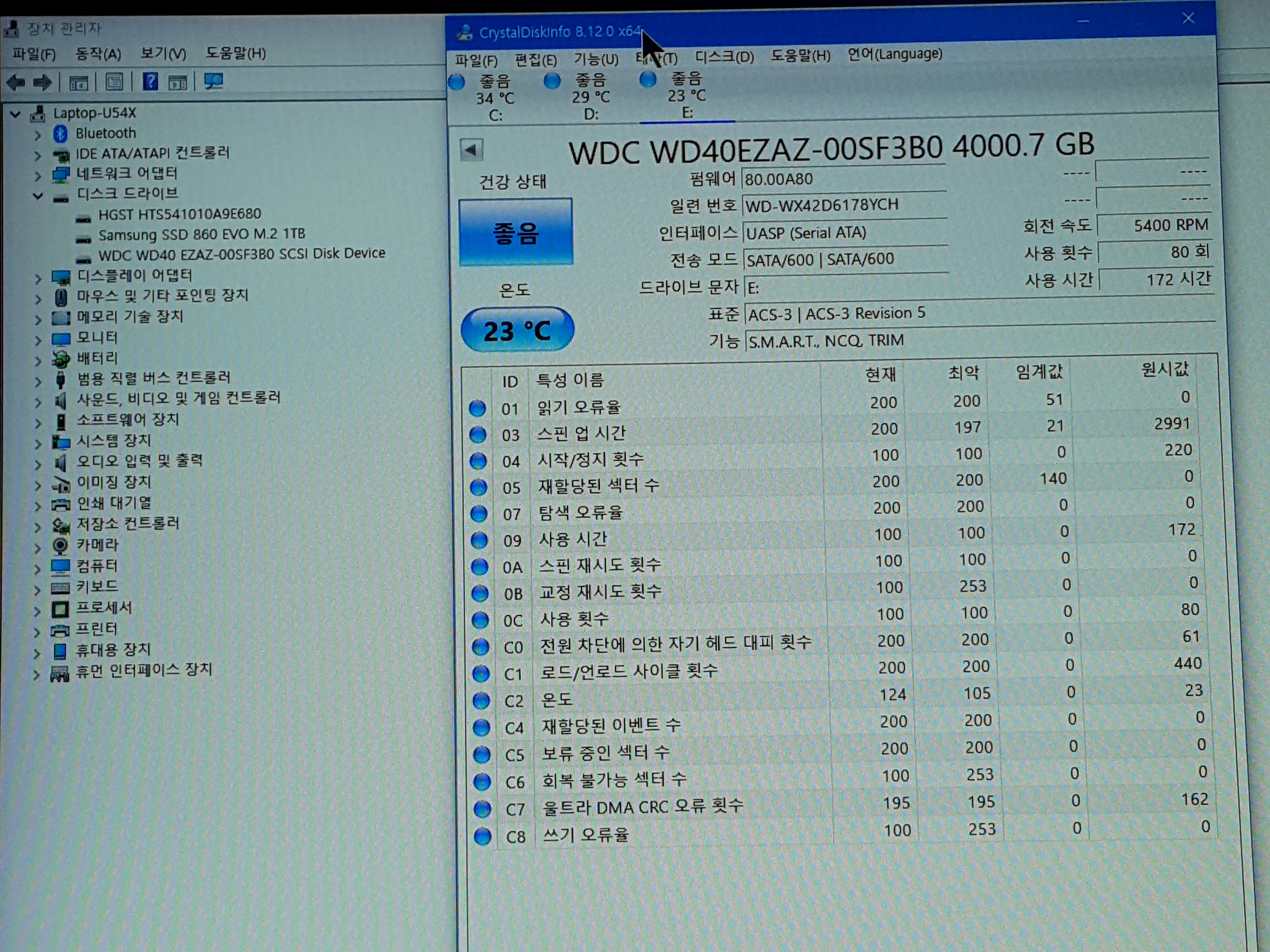

최종 인식 확인입니다.









.



보강은 했으나, 견고한 보강이 아니니 케이블 탈착시 각별히 주의하세요.

MLCC뒷단에 연장한 와이어가 끊어질 수 도 있습니다.











WD40EZAZ의 SATA 커넥터 교체와 패턴 복원 작업이 완료되었습니다.





감사합니다.
