LED TESTER 국내 플러그로 교체.



최근, LED TESTER 기성품을 장만하였습니다.

간단하게 자작이 가능하기도 한데요.



자작에 필요한 재료는,

저항 몇 개,

승압 회로

전압 표시기

케이스



이 정도면 되는데..





기성품이 워낙 저렴해서 자작 포기..ㅋㅋ

자작하면 마감도 엉망일 테고요...ㅜㅠ

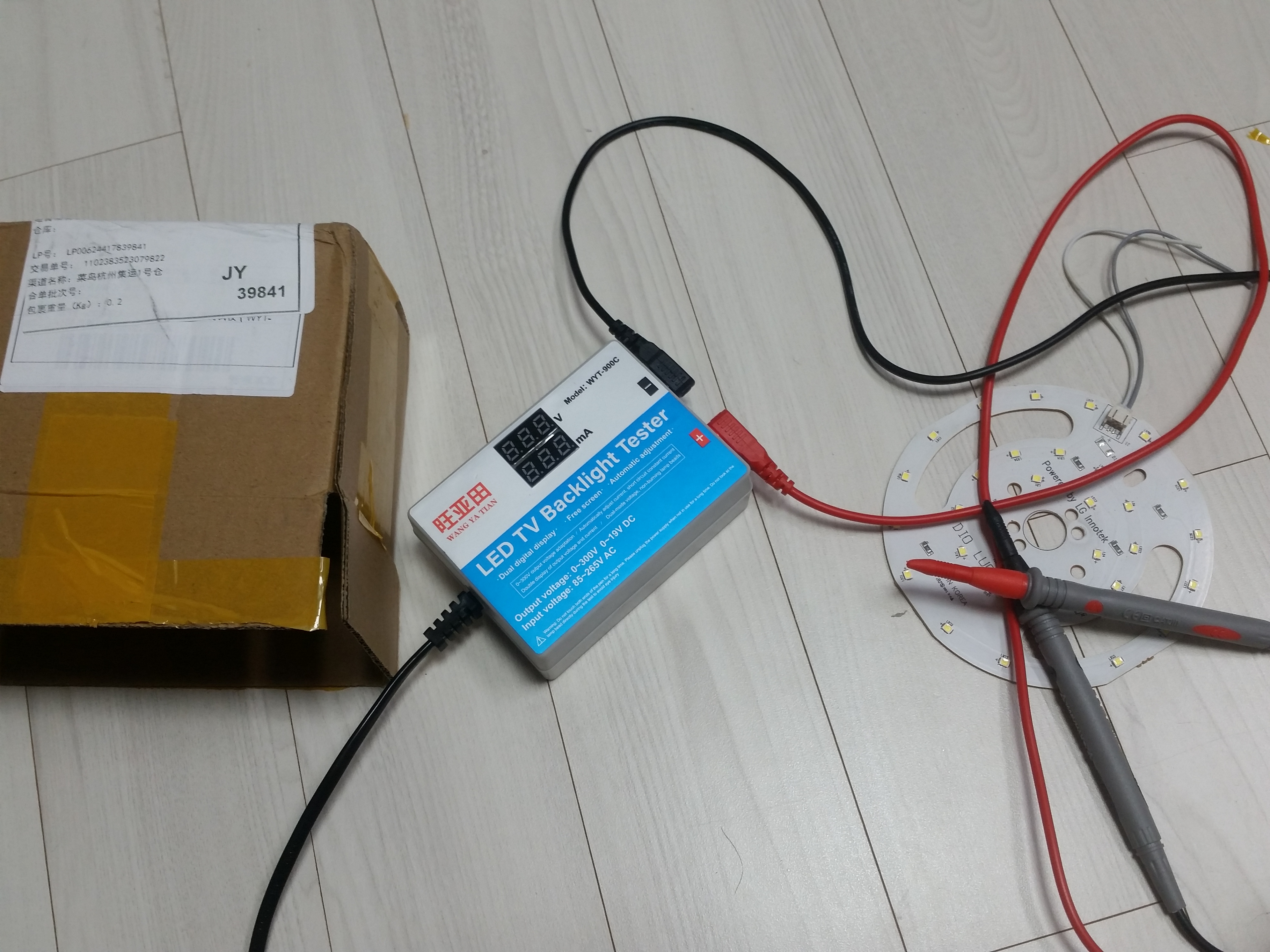

실물을 이렇게 생겼습니다.

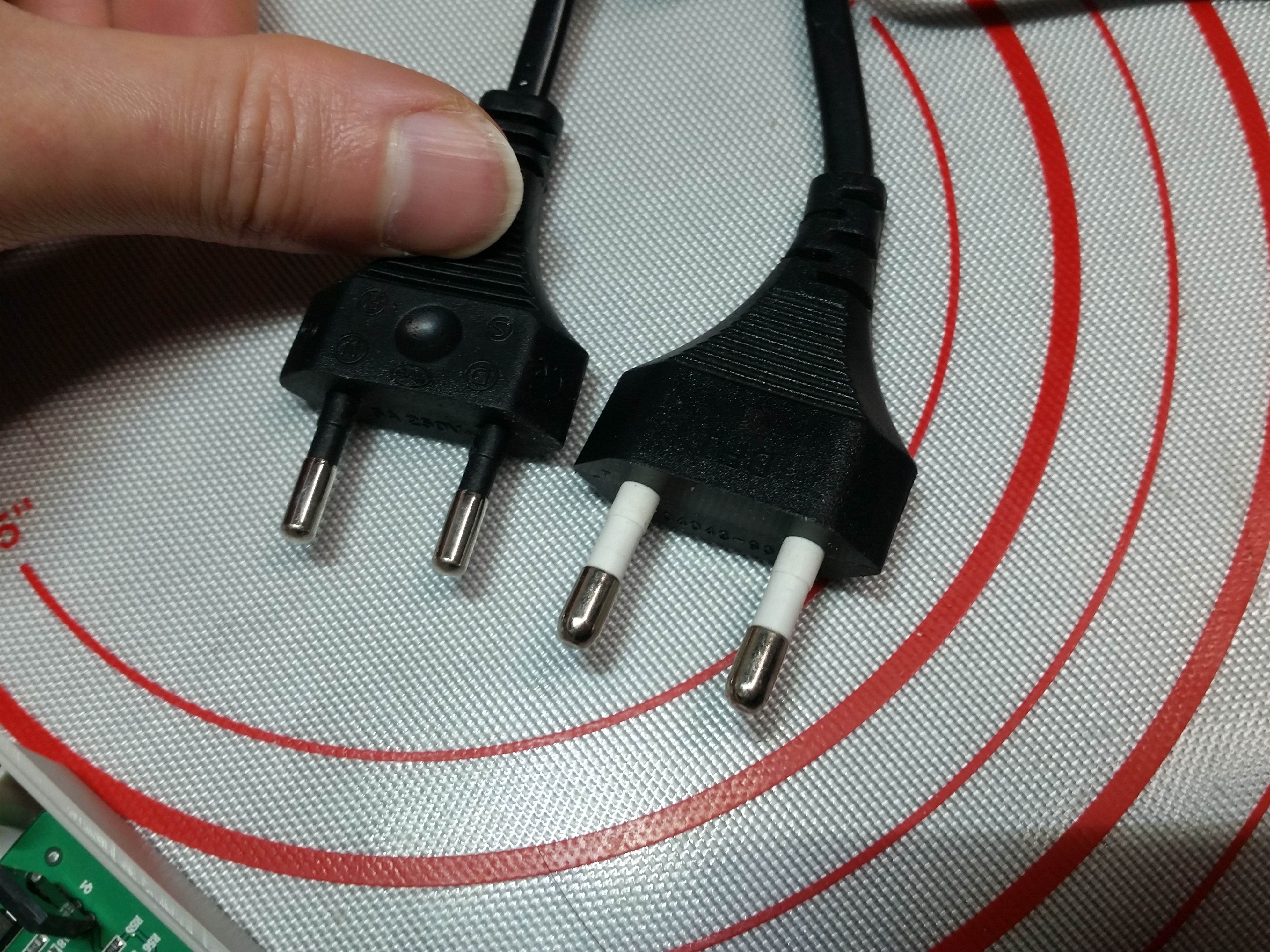

작동은 잘 되는데, 플러그가 EU타입이라...











보다 안전한 사용을 위해 교체하기로 합니다.









이렇게 변환 어댑터 앞부분만 잘라서 끼워도 되는데요...









고장 난 어댑터에서 추출한 KS플러그가 있어서...











EU플러그 휘리릭 제거.













KS플러그 휘리릭 땜질









휘리릭 결선









원래 것처럼 깔꼼,





728x90

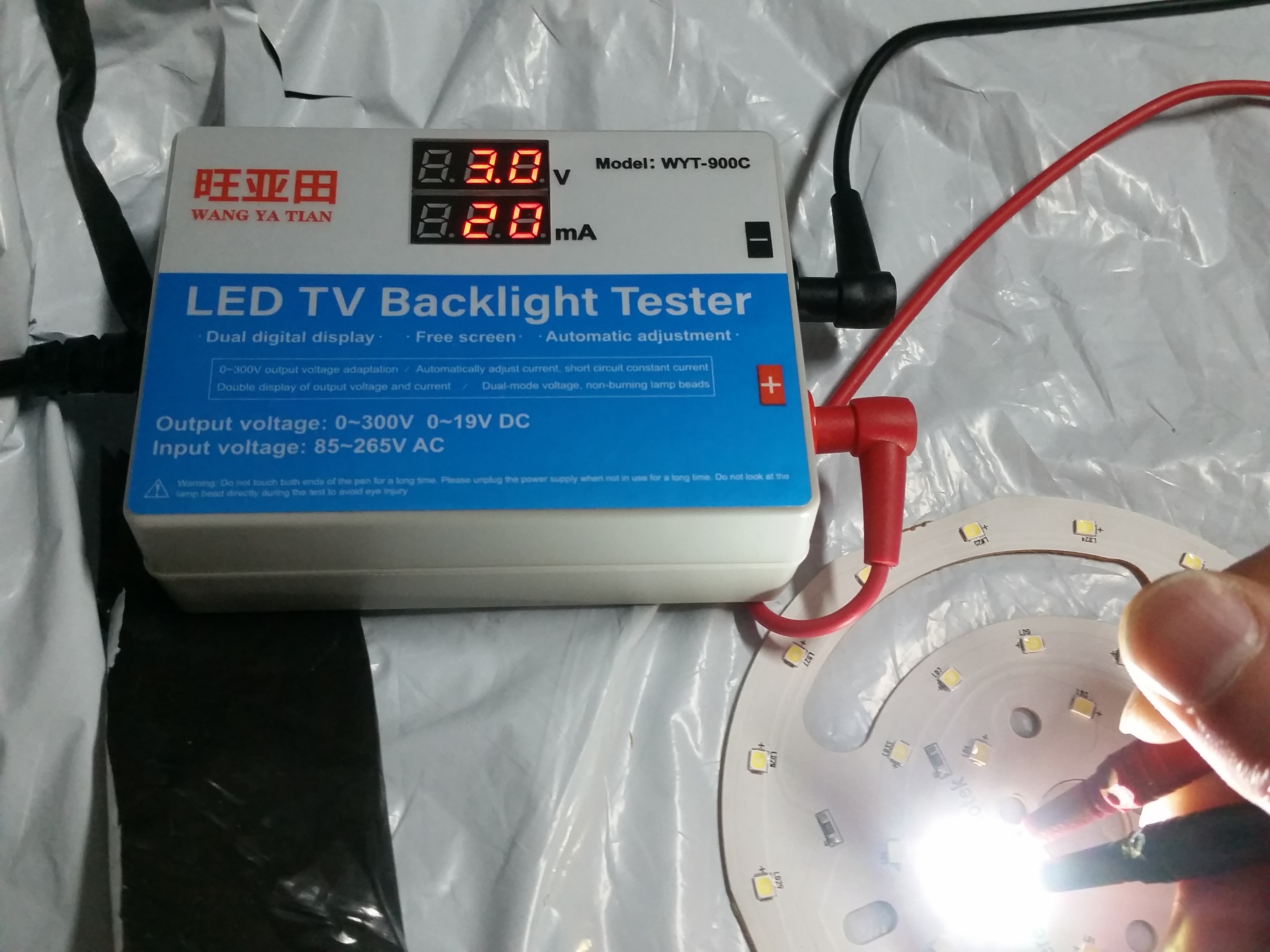

2832 LED 한 발

3V, 20mA소모.

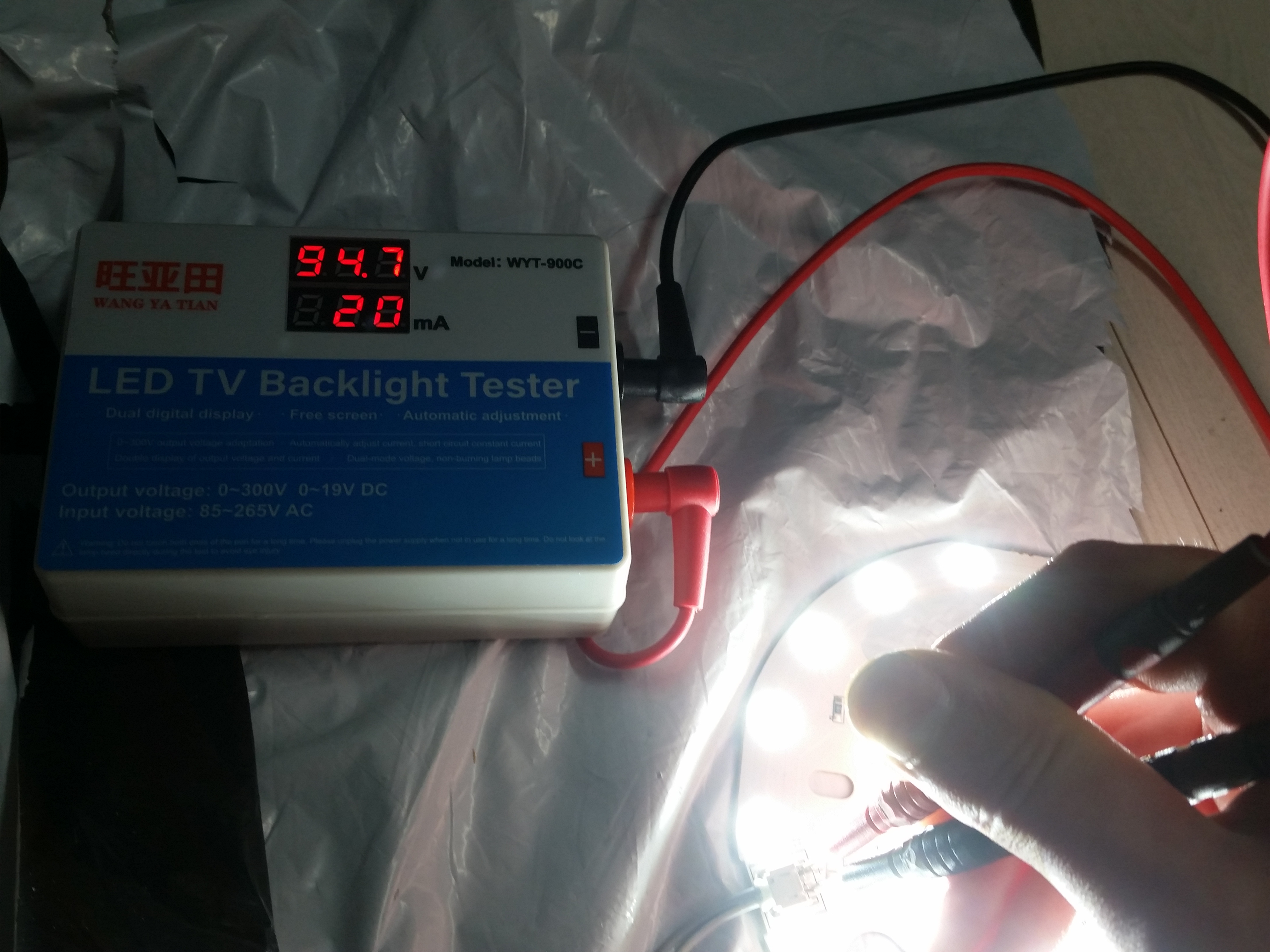

2832 LED  서른 네 발

약 95V, 20mA소모.



3*34 = 102인데, 95가 나온 이유는,

각 LED 간 편차 때문이 아닐까 합니다.

실제로 이렇게 직렬로만 연결된 등기구는 몇몇 LED가 고장 나는 경우가 허다하거든요.

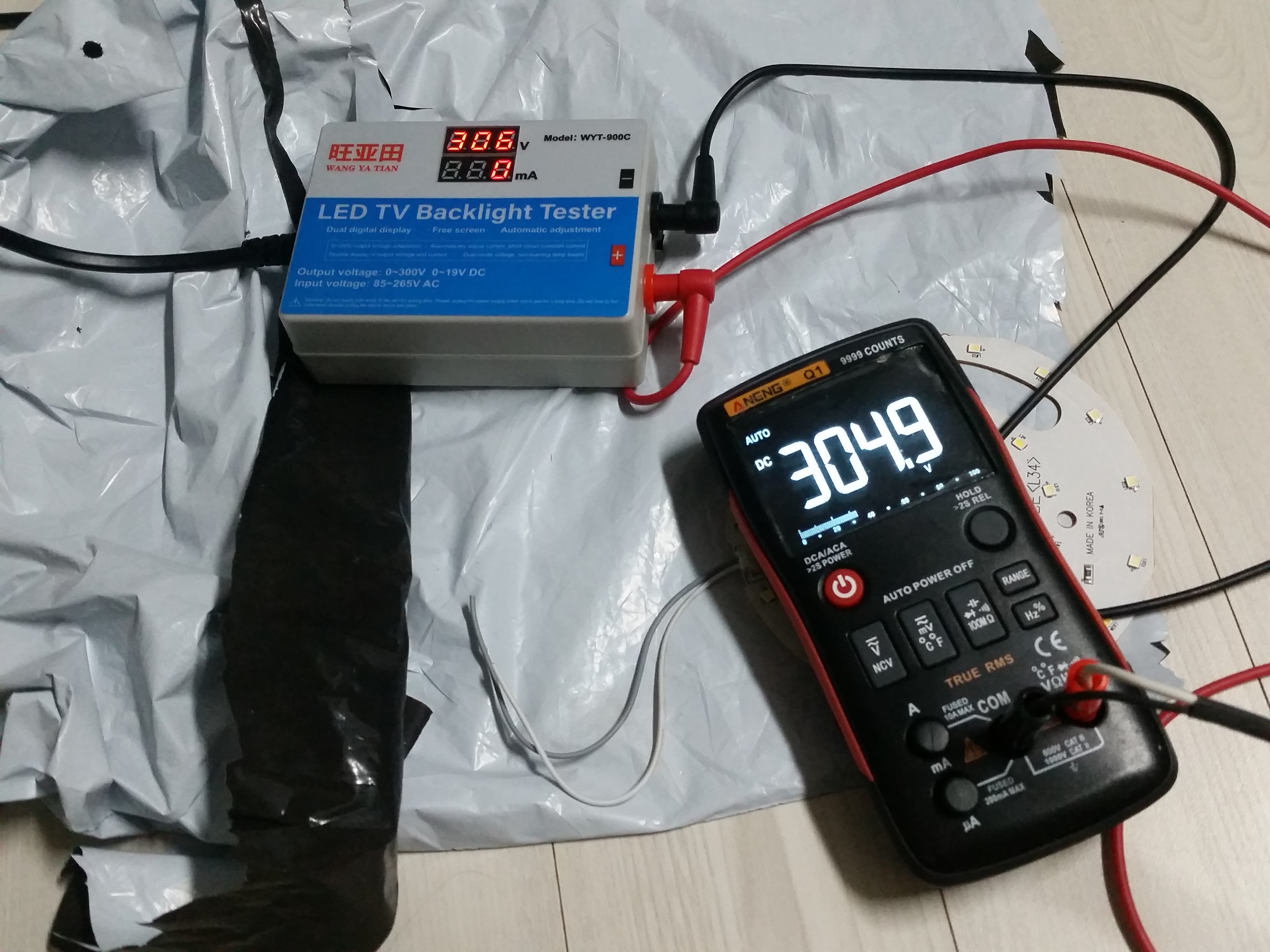

무부하 상태로 전압을 확인해 보니.......

300V가 넘네요. 후덜덜



전원이 연결된 상태로 리드봉을  맨손으로 잡으면 큰일 나겠습니다.





장점으로는 직렬 300V까지 작동가능하고,

단점으로는..

220V 전원 콘센트가 있는 장소에서만 사용 가능 하다는 점

감전 위험이 있다는 점...





마감은 별로여도 자작을 했어야 했나 싶기도 하네요,,
