케이블 색상으로 극성을 판단하면 안되는 이유

전원으로 쓰일 USB케이블이 필요해 하나를 잘랐습니다. 보통의 경우, 적색 - 양극 흑색 - 음극 이렇게 알려져 있고, 저 또한 그렇게 작업해 왔습니다. 극성 확인을 위해 테스터기 연결. 네... 극성

yame-2.tistory.com

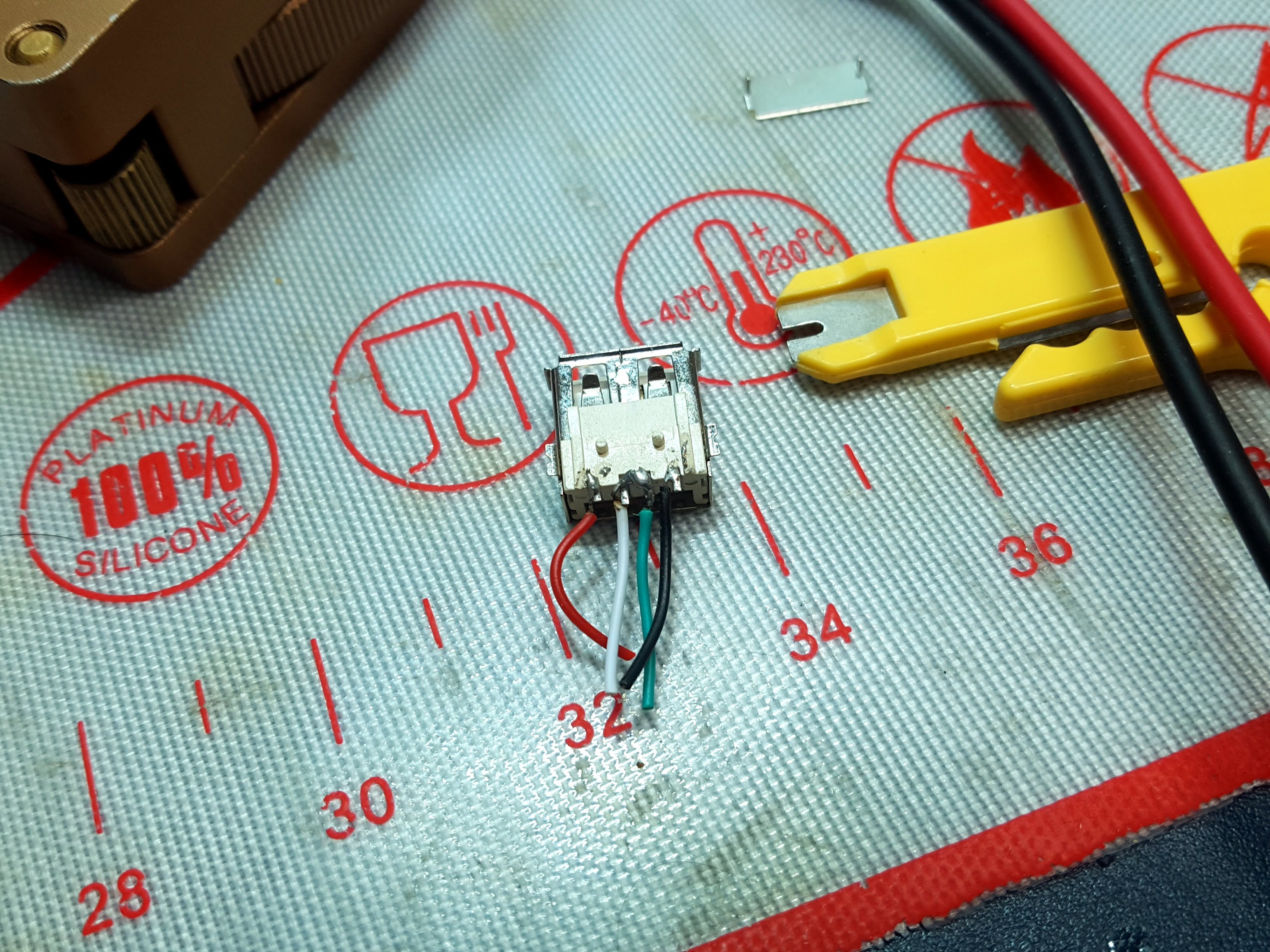

짧은 USB 연장 케이블이 필요한데,

구매하긴 자재가 너무 많아 직접 만들기로 합니다.



과정을 남길 것도 없이 굉장히 간단한 만들긴데요.





이상하게 계속 인식이 안되네요.



땜 부위 보강해 보고,

새 USB 커넥터로도 바꿔보고 수 차례..













적 백 녹 흑 순이 맞거든요.

몇 번을 재 확인...









무언가가 잘못되었습니다.



728x90



테스터기로 확인.







적 - 적

백 - 흑

녹 - 녹

흑 - 백



쩝...



+극이 바뀌지 않아서 그나마 다행...

극성이 바뀌었다면 연결했던 USB메모리가 고장 났을 겁니다..

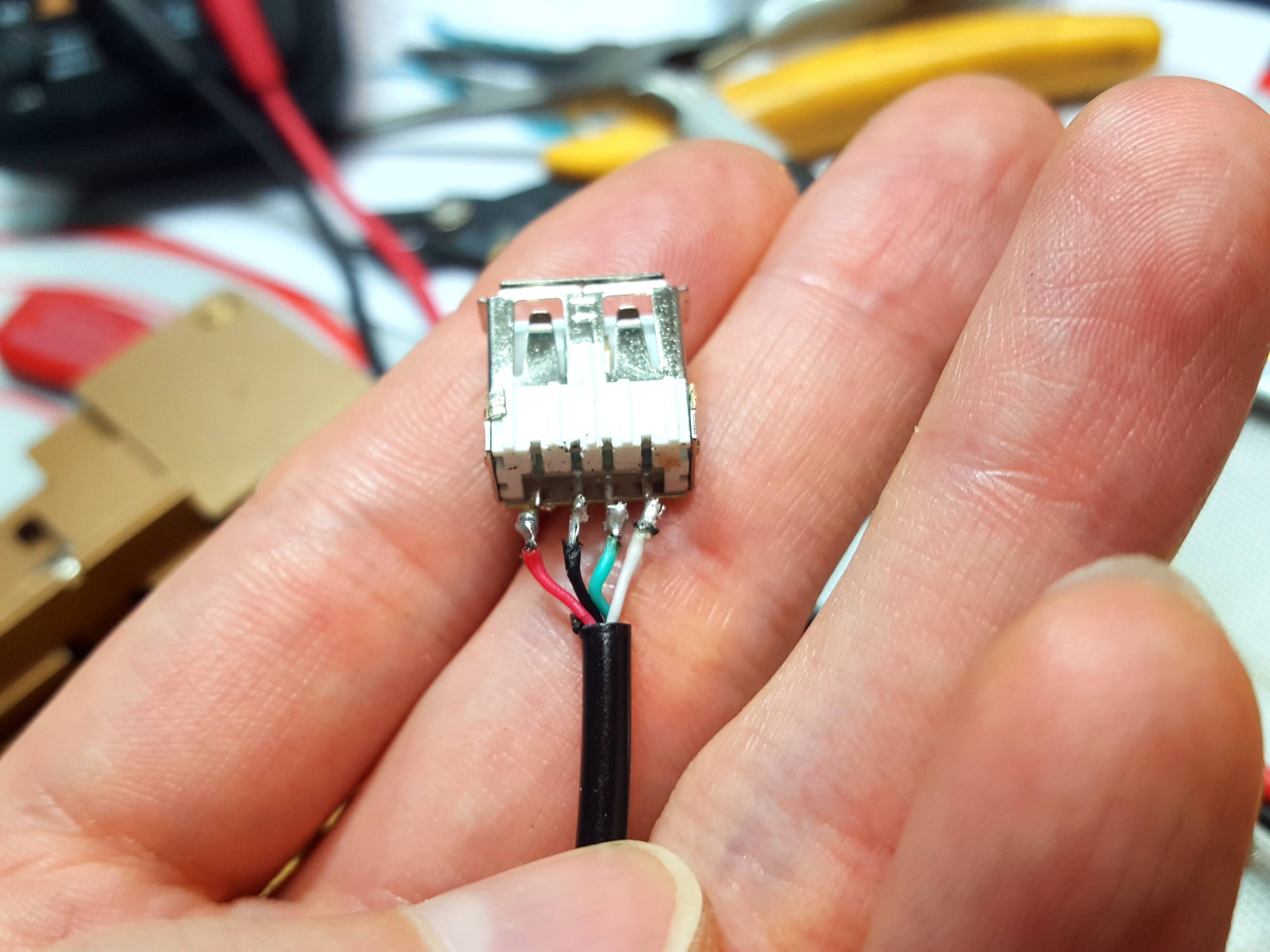

테스터기로 찾은 색상 순으로 납땜합니다.











바꾼 배열로 납땜 후 연결 확인.





이 케이블은 국내 모 유통사 USB허브에서 떼어낸 것으로 기억하는데....





테스터기로 확인하지 않았다면 원인을 몰랐을 상황이었습니다..
