헤드랜턴 충전단자 개조.



헤드랜턴을 구매했습니다.

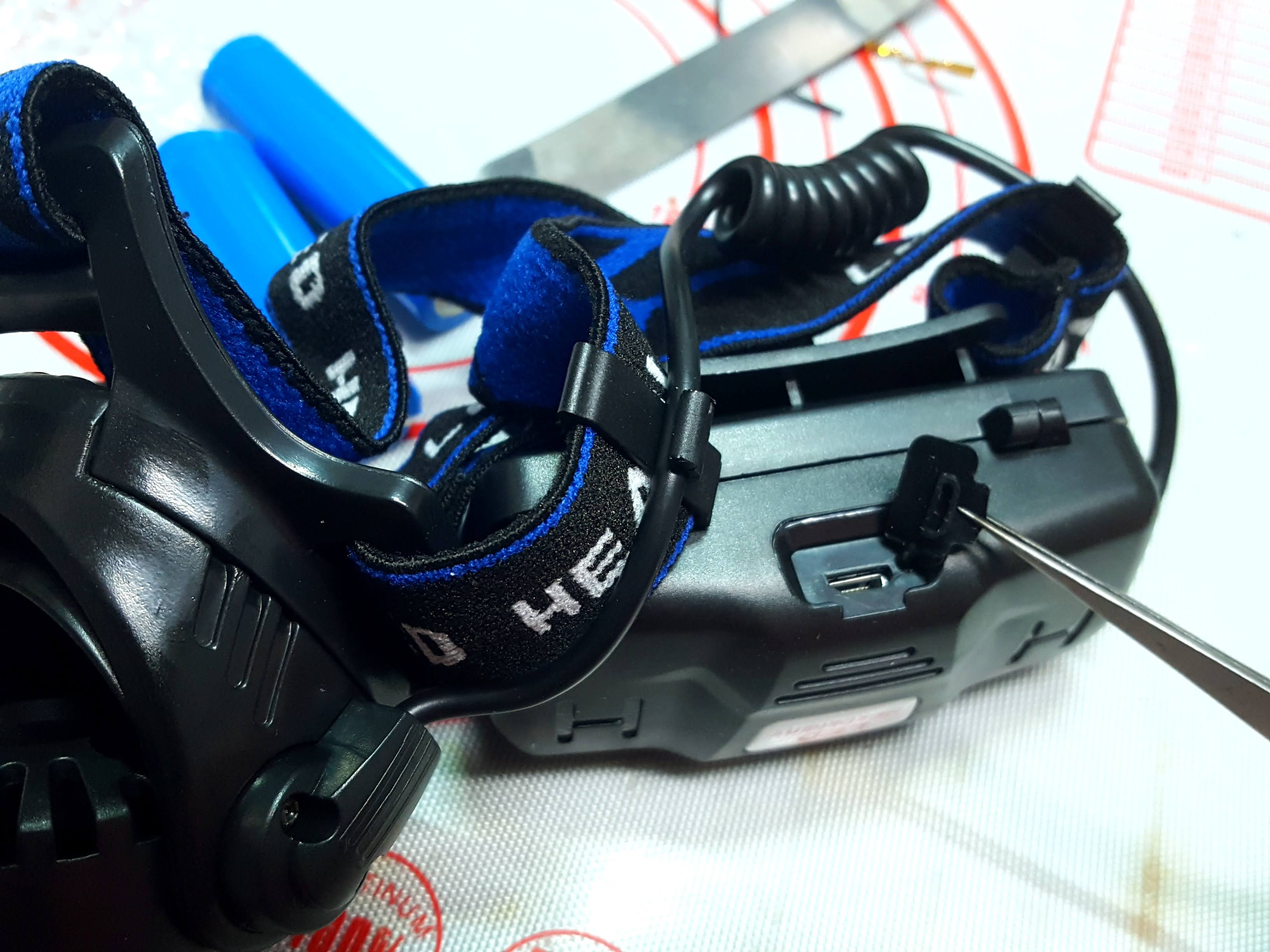

충전단자가 Mocro 5 PIN입니다.













케이스를 분해합니다.











사출에서 PCB를 떼어냅니다.











원래 상태의 사진을 남겨두고,











납땜되어 있는 케이블을 모두 떼어줍니다.













리볼링 스테이션에 PCB를 고정합니다.















Micro 5 PIN USB 단자를 제거합니다.

















Type C USB로 변경하기 위해 리드가 닿는 부분의 솔더레지스트 일부를 벗겨줍니다.















Type C USB 단자를 실장 합니다.







세척해 주고요.











충전 케이블 연결로 작동 확인을 합니다.









PCB를 사출에 맞춰가며 충전 구멍을 가공합니다.





















떼어놓았던 케이블을 원상 복구합니다.



















마지막으로 충전케이블 연결 후 충전 여부를 확인합니다.









728x90

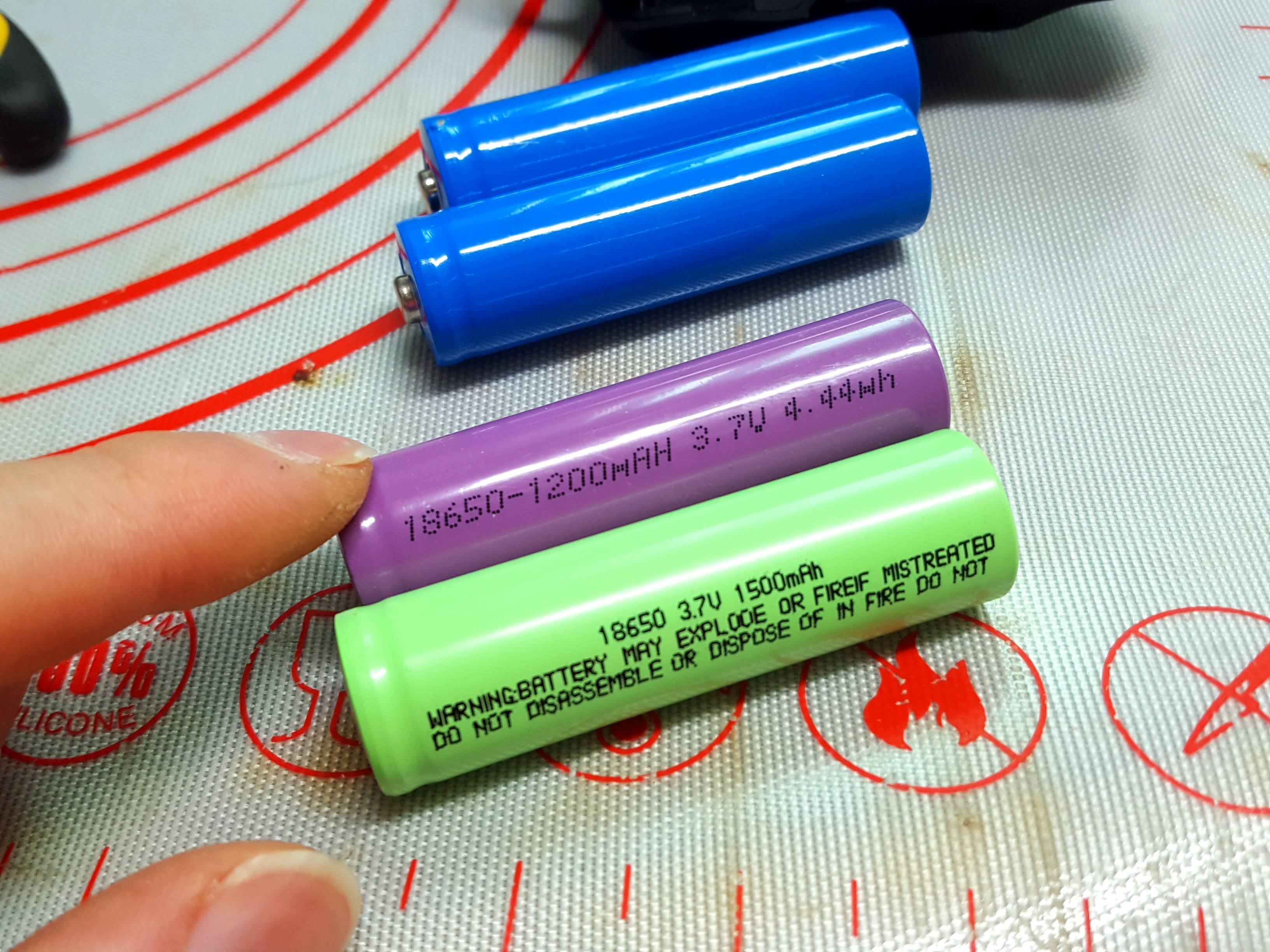

헤드랜턴 기본 구성품 배터리 용량은 1200mAh













비슷한 용량대의 배터리를 가져옵니다.









헤드랜턴 기본 구성품 1200mAh 배터리

23g











같은 1200mAh 용량의 다른 배터리

36g







1500mAh 용량의 또 다른 배터리

35g



역시 쭝꿔산(특히 알리표) 배터리는 믿을 것이 못됩니다..







+극 부분이 튀어나와 있어 보호회로인 줄 알았는데,









튜브를 벗겨보니,

그냥 돌출만....
