toocki 충전기 접지 개조하기

728x90

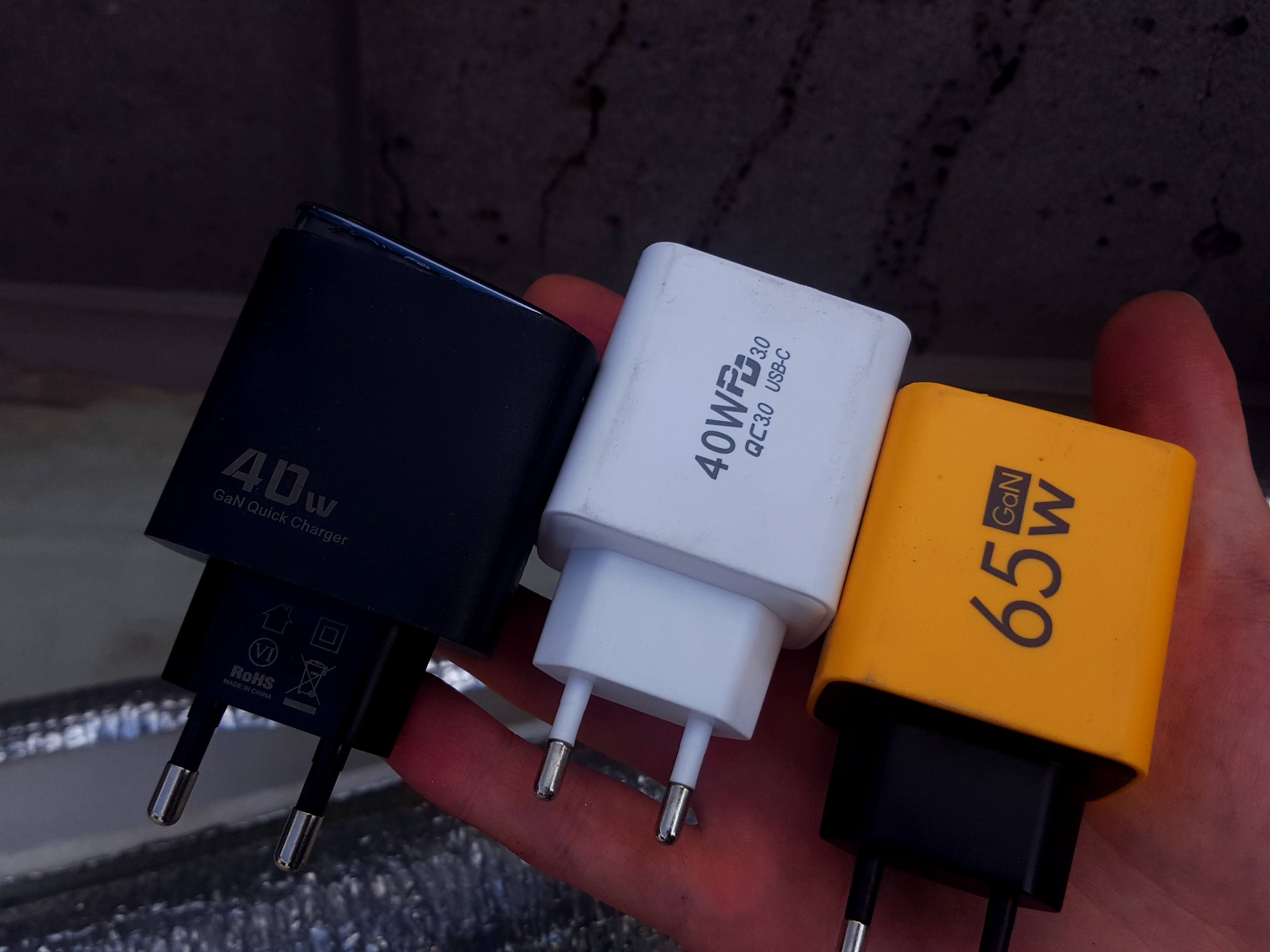

삼성 15W 고속 충전기로도 충전은 충분한데,

C타입 기기도 점차 늘어나고 포트 개수가 부족하여 toocki 충전기 두 개를 샀습니다.








타입 C나 A 포트에 케이블 연결 후

휴대폰에 연결되는 반대편을 팔뚝에 스르륵 갖다 대면

찌리릿 누설 전류가 느껴집니다.




접지의 부재가 원인인 것 같은데..

삼성 충전기도 접지가 없지만 거의 느껴지지 않거든요.



40W라서 그렇다는데,

총합이 최대 40W라는 의미이지 한 포트에 40W가 아니거든요.

타입 A포트는 삼성 고속 충전기와 같은 15W입니다.





삼성 충전기 내부 설계가 잘 되어있는 듯하네요.





개조를 하려면 분해를 해야 합니다.

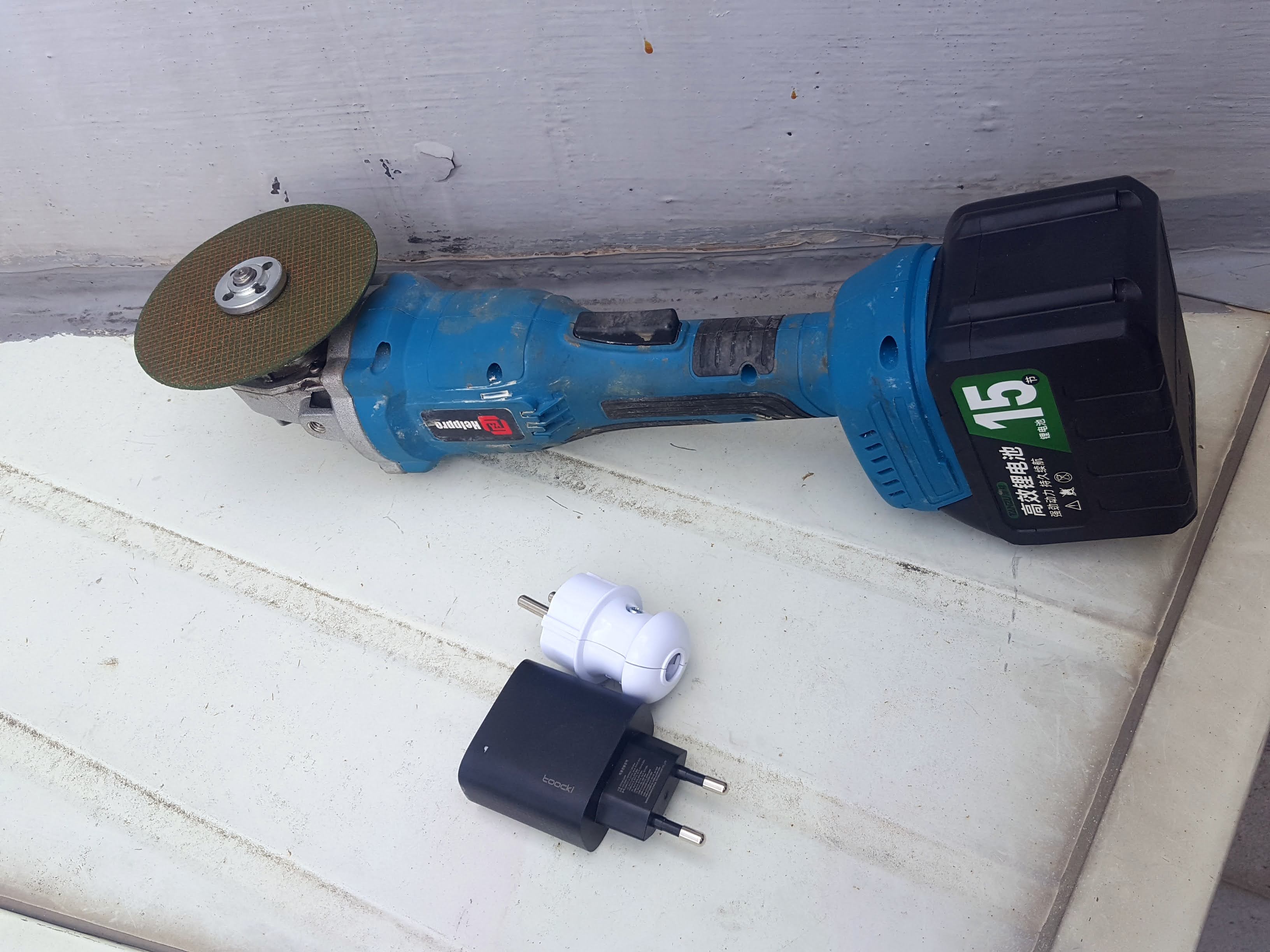

분해하는 김에 가품 충전기도 분해하려고 옥상으로 모두 가지고 올라갑니다.



https://www.youtube.com/watch?v=Y_krKCuFQR0



볼 망치로 가격 시작..













가품 충전기는 매우 단단하네요.













가격에 의한 흠집만 있을 뿐 꿈쩍을 않습니다.







드라이버로 쑤셔도 보고, 헤라로 젖혀봐도...

가품 충전기는 끝내 분해 실패...-_-





728x90

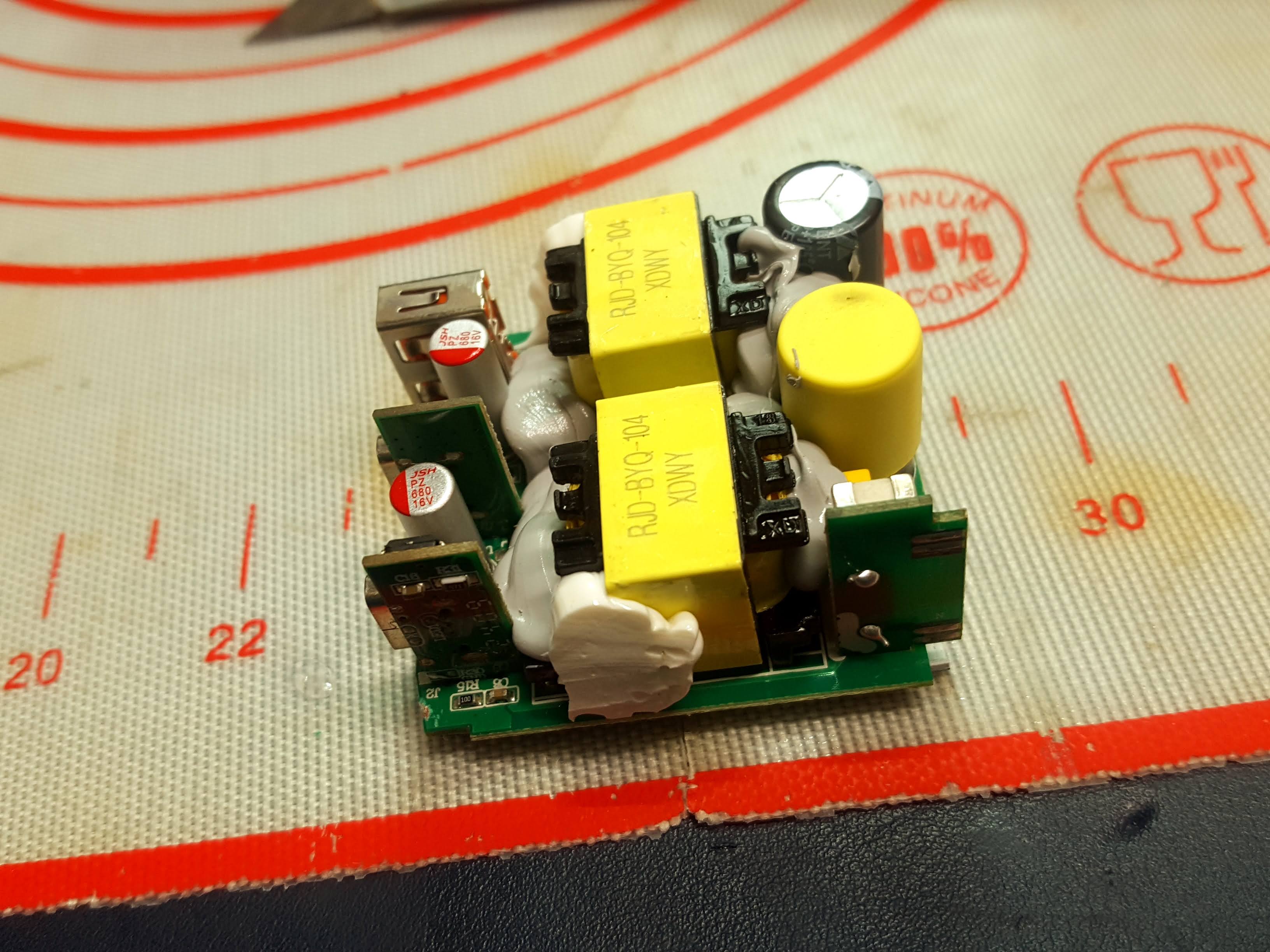

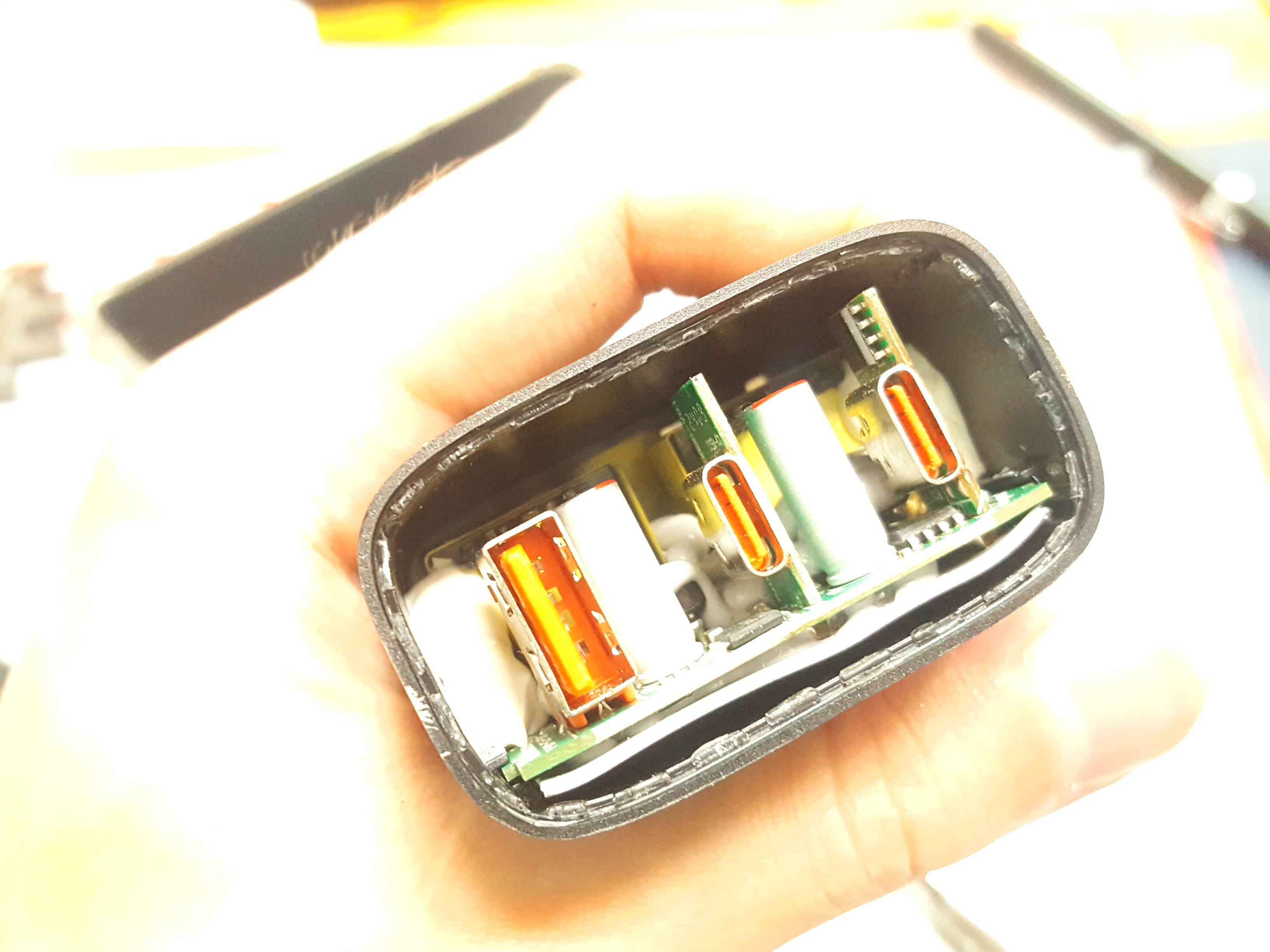

toocki 충전기 내부입니다.



질화갈륨이고 나발이고 잘 모르겠고요.









많은 충격을 받았음에도 정상 작동 합니다.

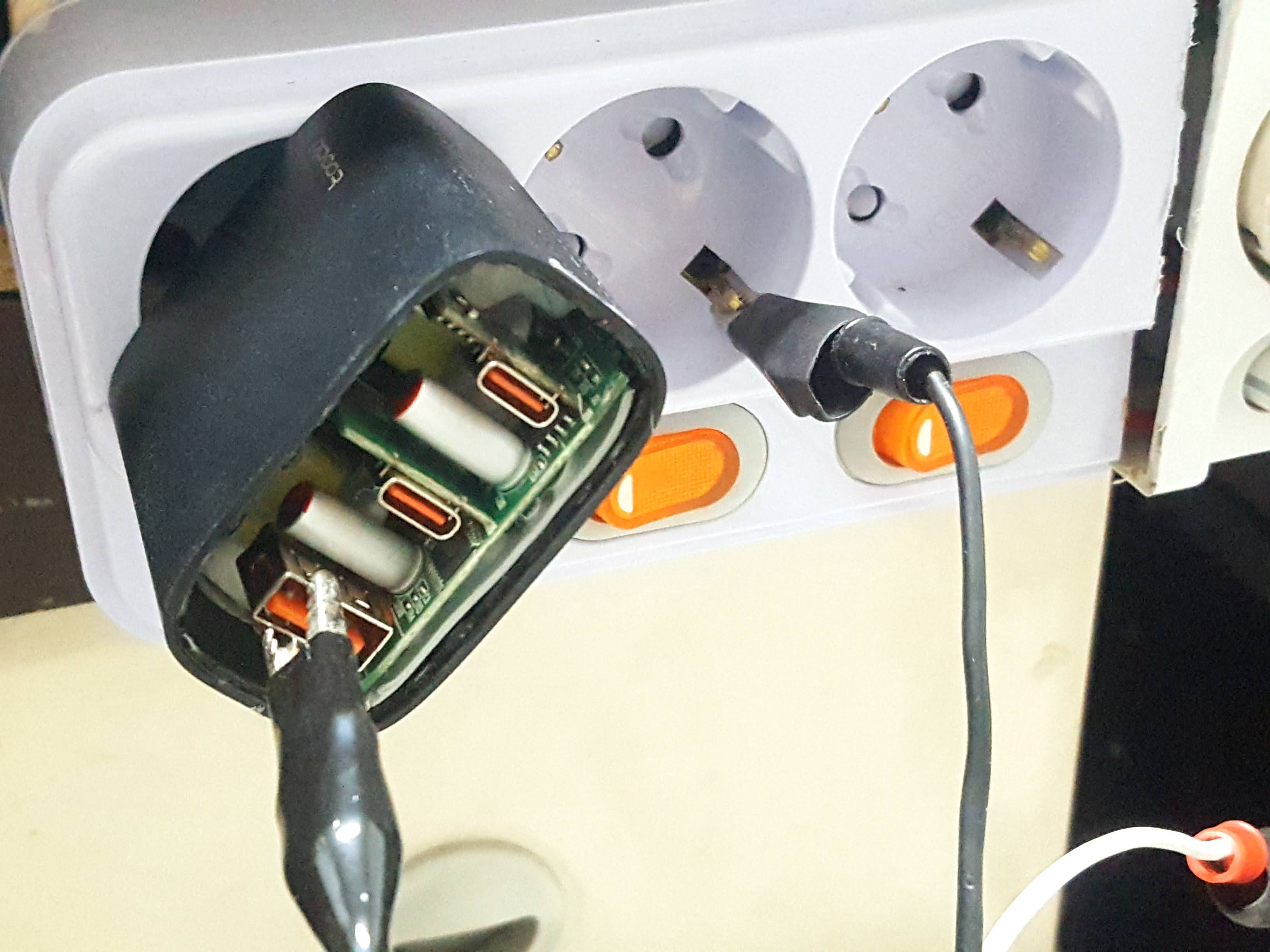

USB외피와 접지 단자를 연결 후

충전기에 C to C케이블을 연결하고 살갗에 스르륵 대봅니다.



효과가 있네요.

찌리릿하게 느껴졌던 누설 전류가 사라졌습니다.











접지형 플러그는 이러려고 구매한 것이 아니었는데.....

있으니 활용합니다.









앵글 그라인더로 필요 없는 부분을 잘라버리고요.

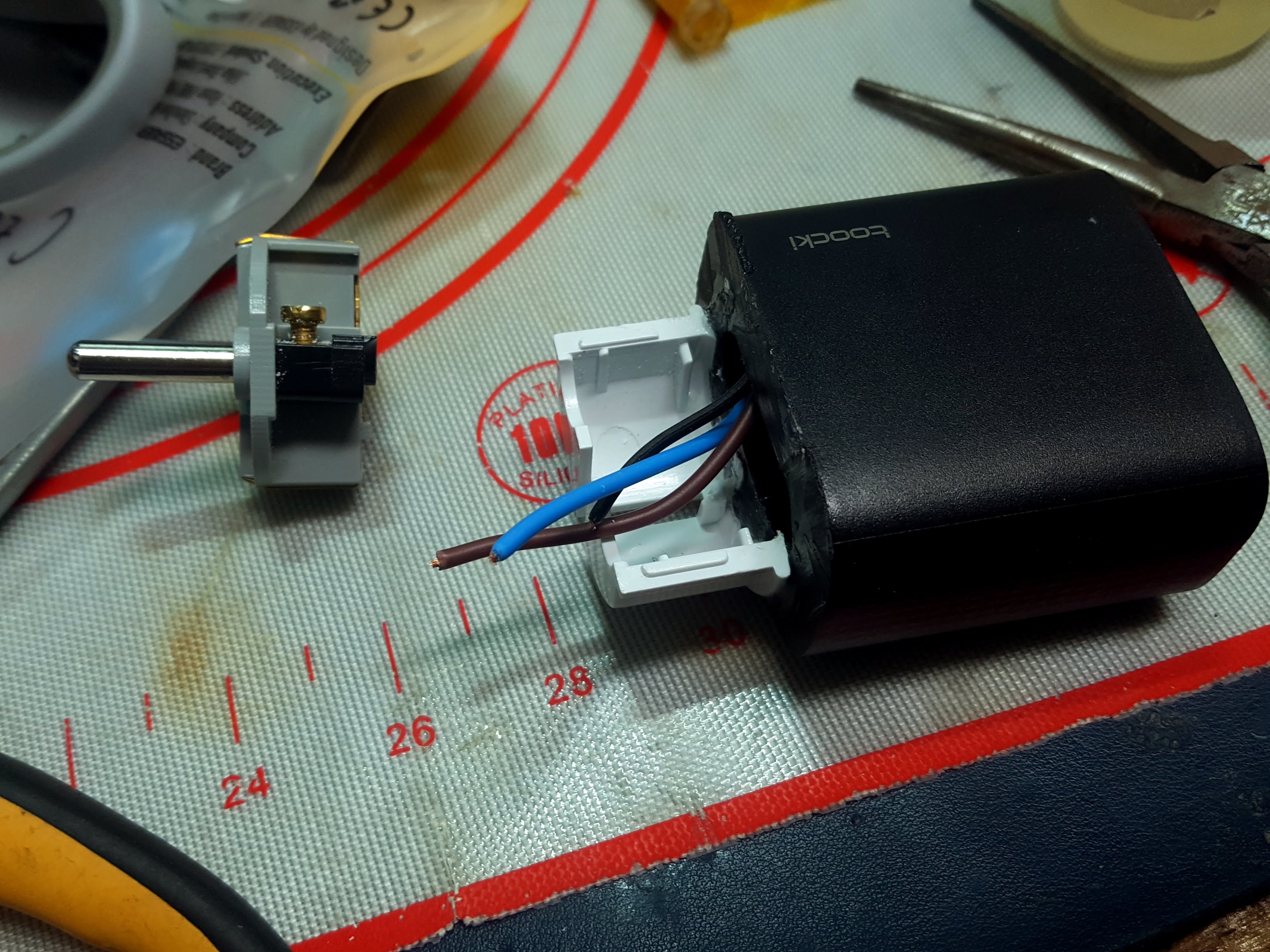

toocki 충전기 내부에 배선을 납땜합니다.

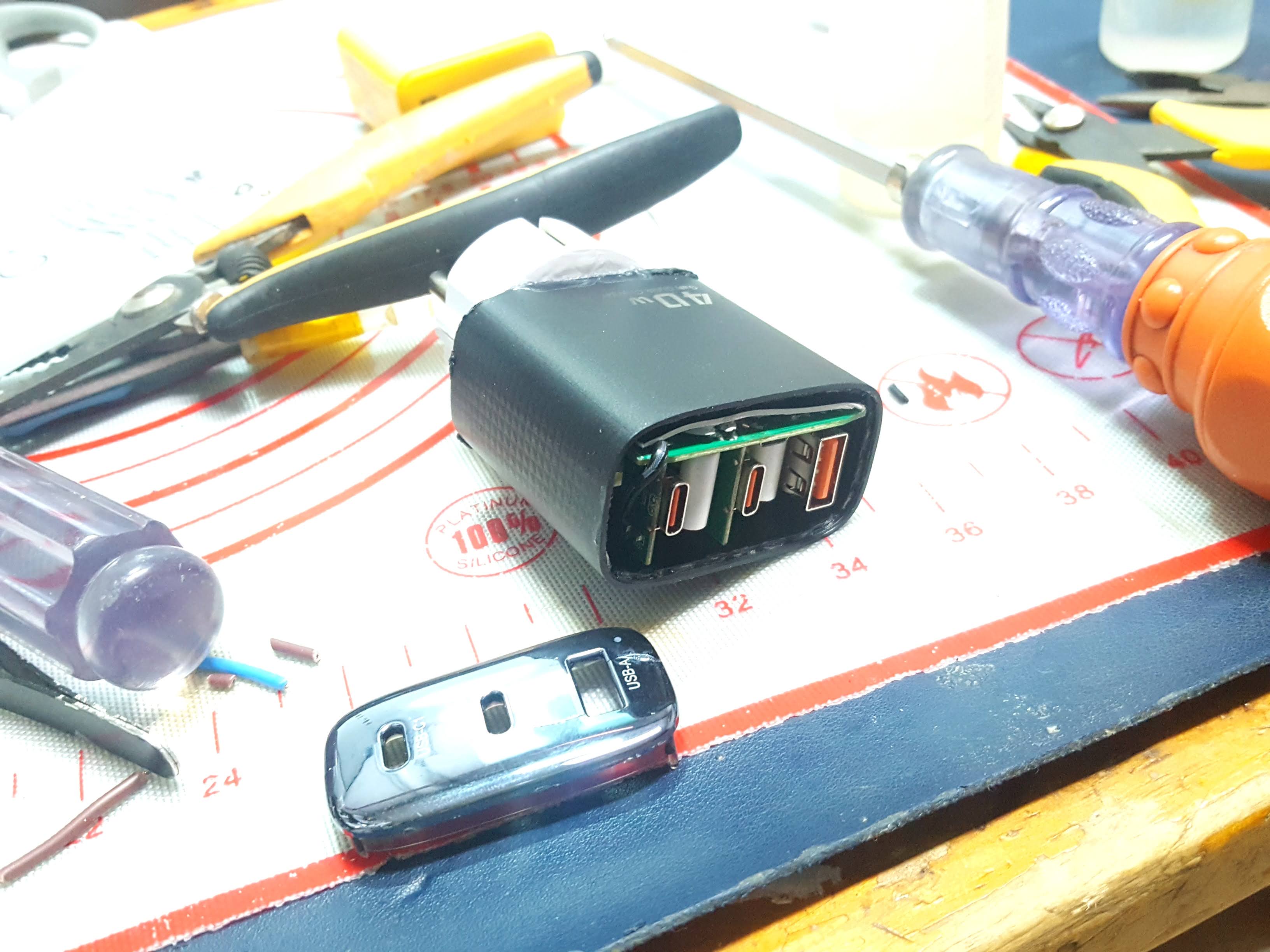

플러그 조립









USB 커버 닫음

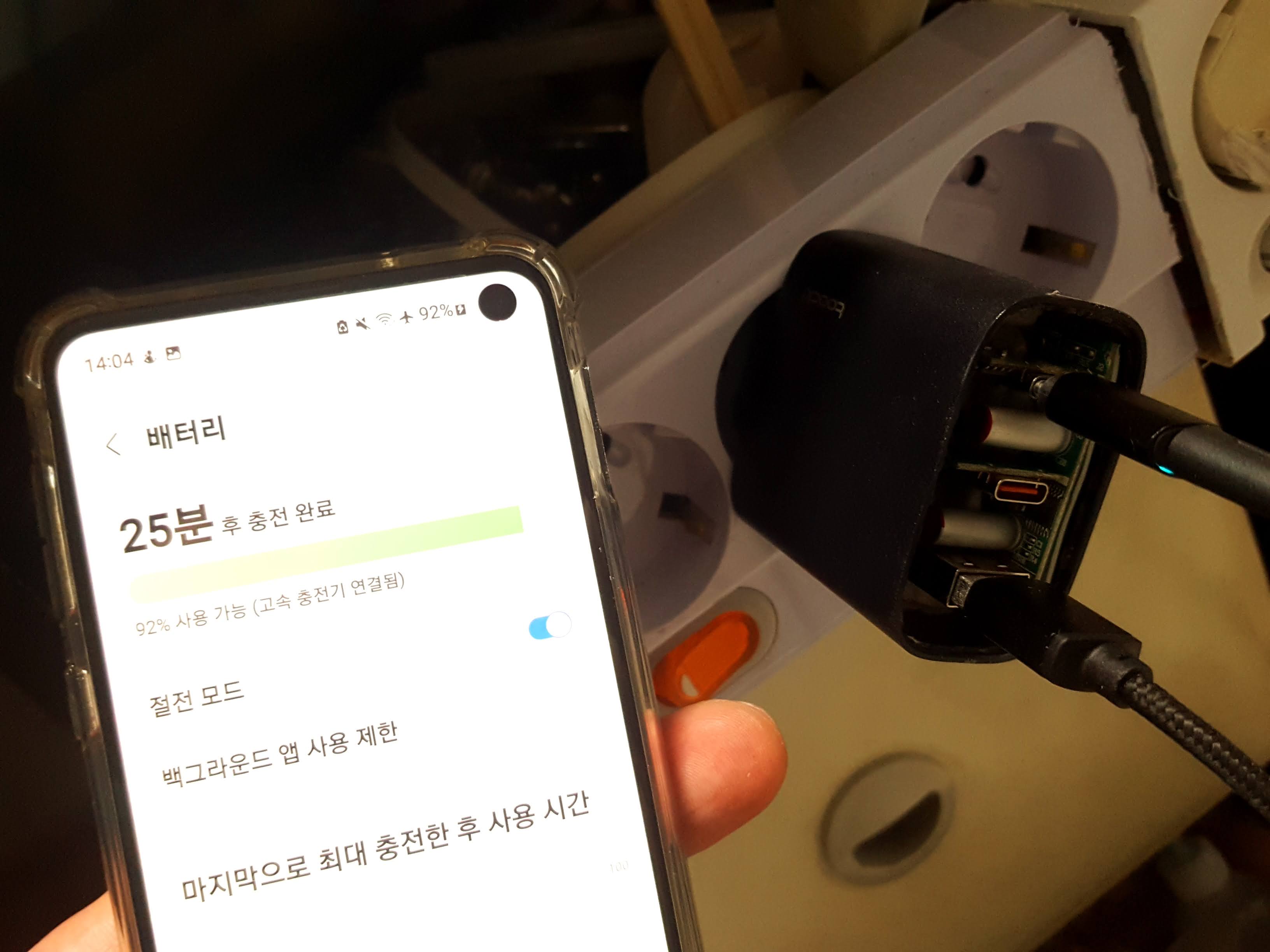

완성







모양은 볼품없지만,









콘센트에 꽂으면 그리 흉하진 않습니다.



접지 플러그라 사출 전체가 콘센트에 꽉 들어차니 흔들리지도 않고 좋네요.





누설 전류 발생 여부를 어떻게 보여줄 수 있을까... 고민하다가...











비접촉 검전기로 확인해 봅니다.



이 방법이 올바른지는 모르겠으나,

접지가 없는 삼성 충전기는 검전기 반응이 있고,

접지를 개조한 toocki 충전기는 검전기 반응이 없습니다.



확연한 차이를 보이고 있네요.











같은 방법으로 하나 더 만들었습니다.
