2019년 7월 17일,
동호회 장터에 HP 엘리트패드가 저렴하게나와 구매..
패드 세 개 + 전용 USB 젠더 한 개 구성으로만 구매 가능했던 것으로 기억.
HP 이것들이........
소비자를 호구로 보나,
젠더 액세서리를 따로따로 판매하는 쓰레기 짓을....ㅡ.ㅡ
다행히도...
회원분들이 전원 핀맵을 찾아주신 덕분에 간단히 개조 후에 9V입력.
음...
음........
한참을 놔둬도 충전이 안 됨...ㅜㅜ

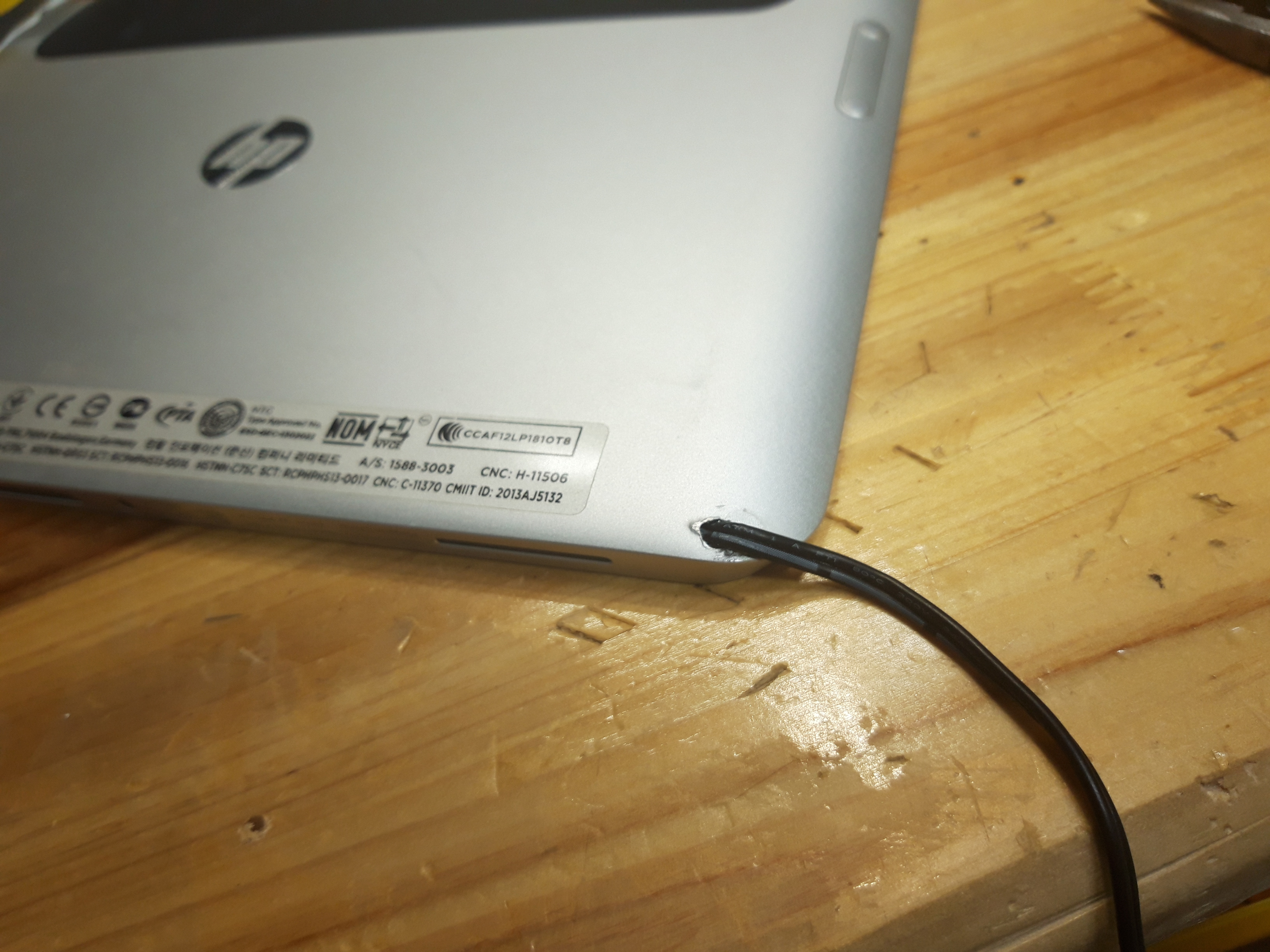

젠더 사용이 불편하여 전원 입력을 다이렉트로 빼 둠..

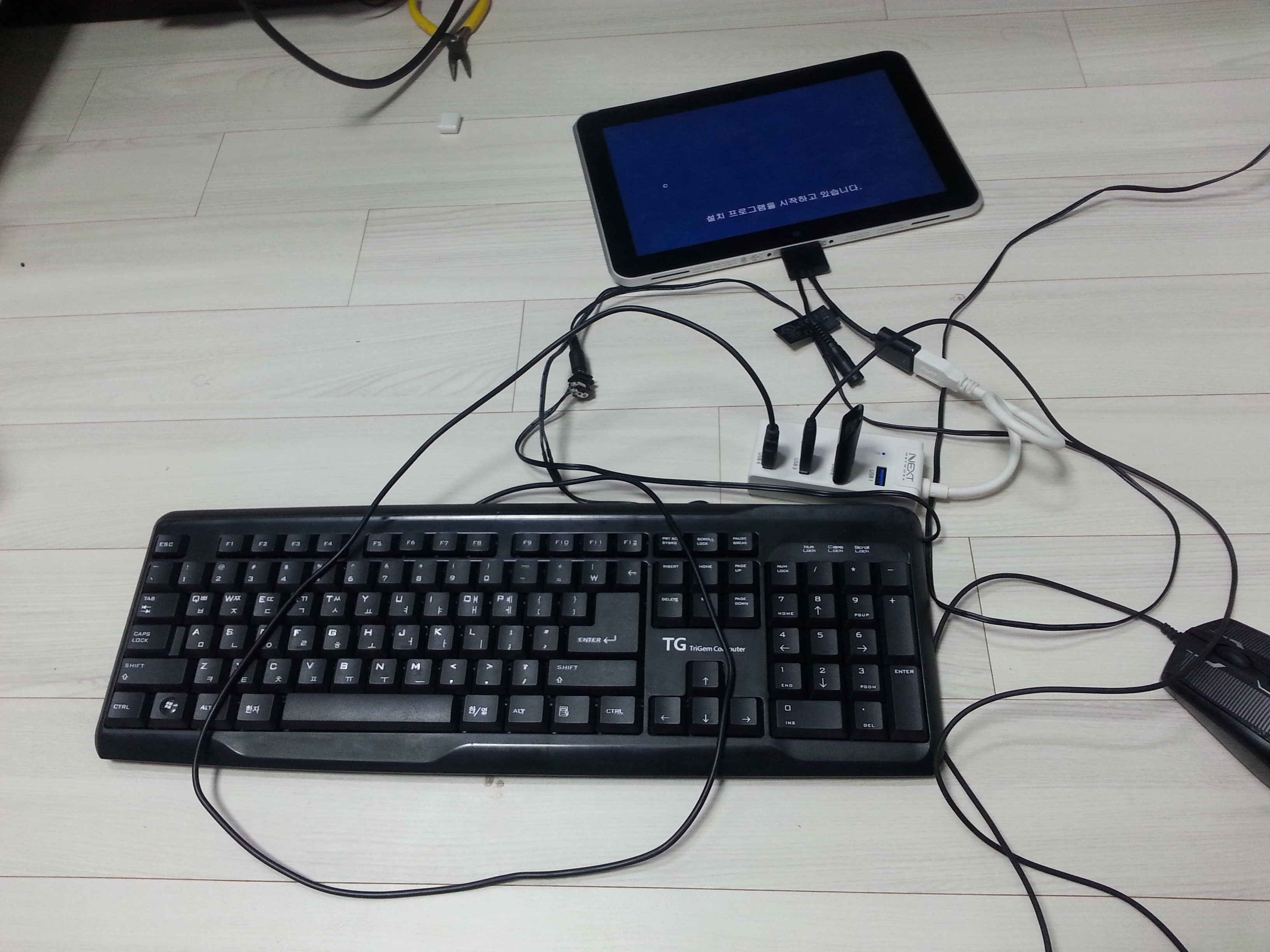

윈도우를 재 설치하려면, 전용 USB 젠더가 필수로 있어야 함.....
개 같은 HP...
당시 하나 분양하고,
최근에 하나 더 분양하면서,
남은 하나를 만지작해 보았습니다.

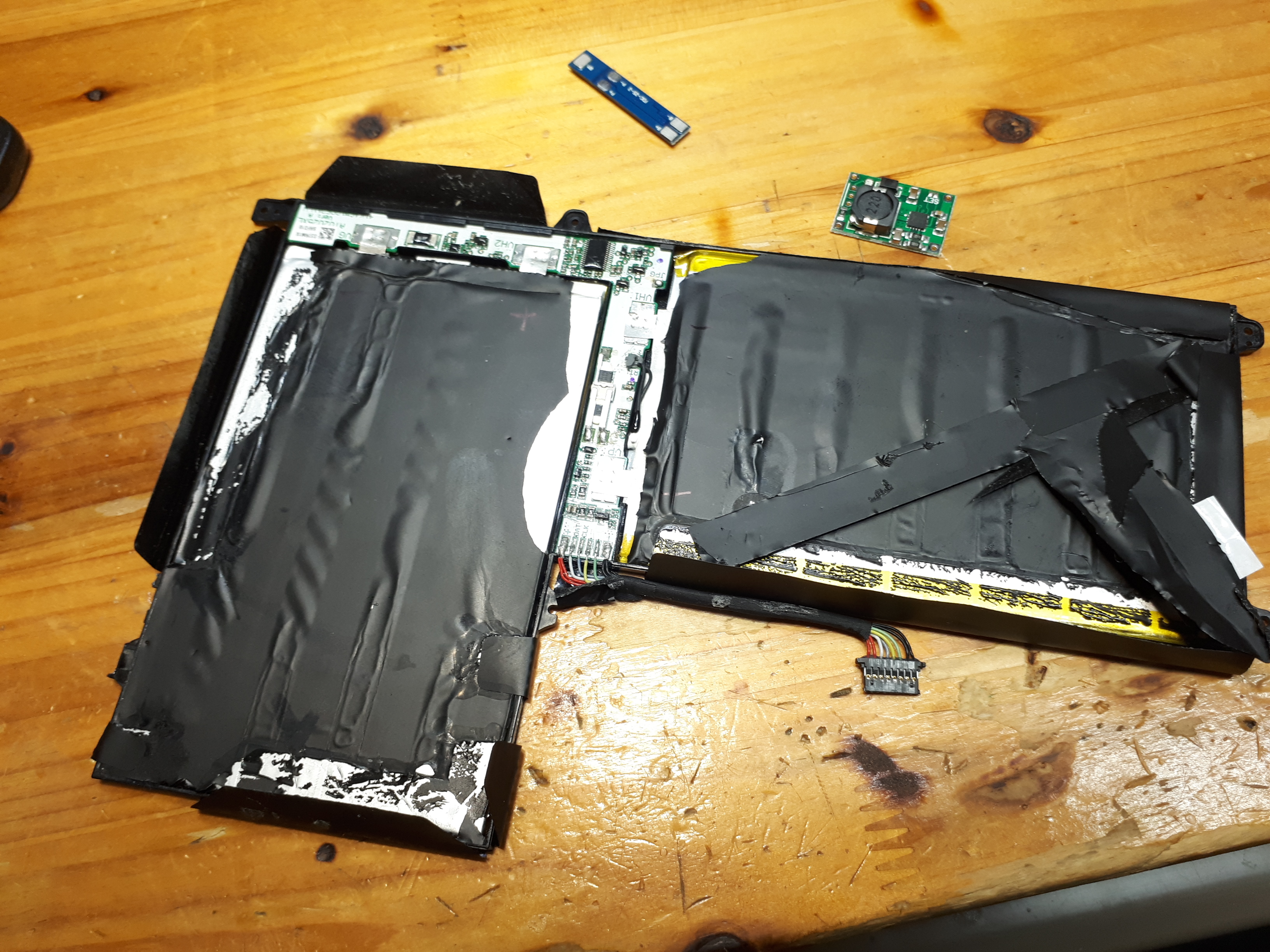

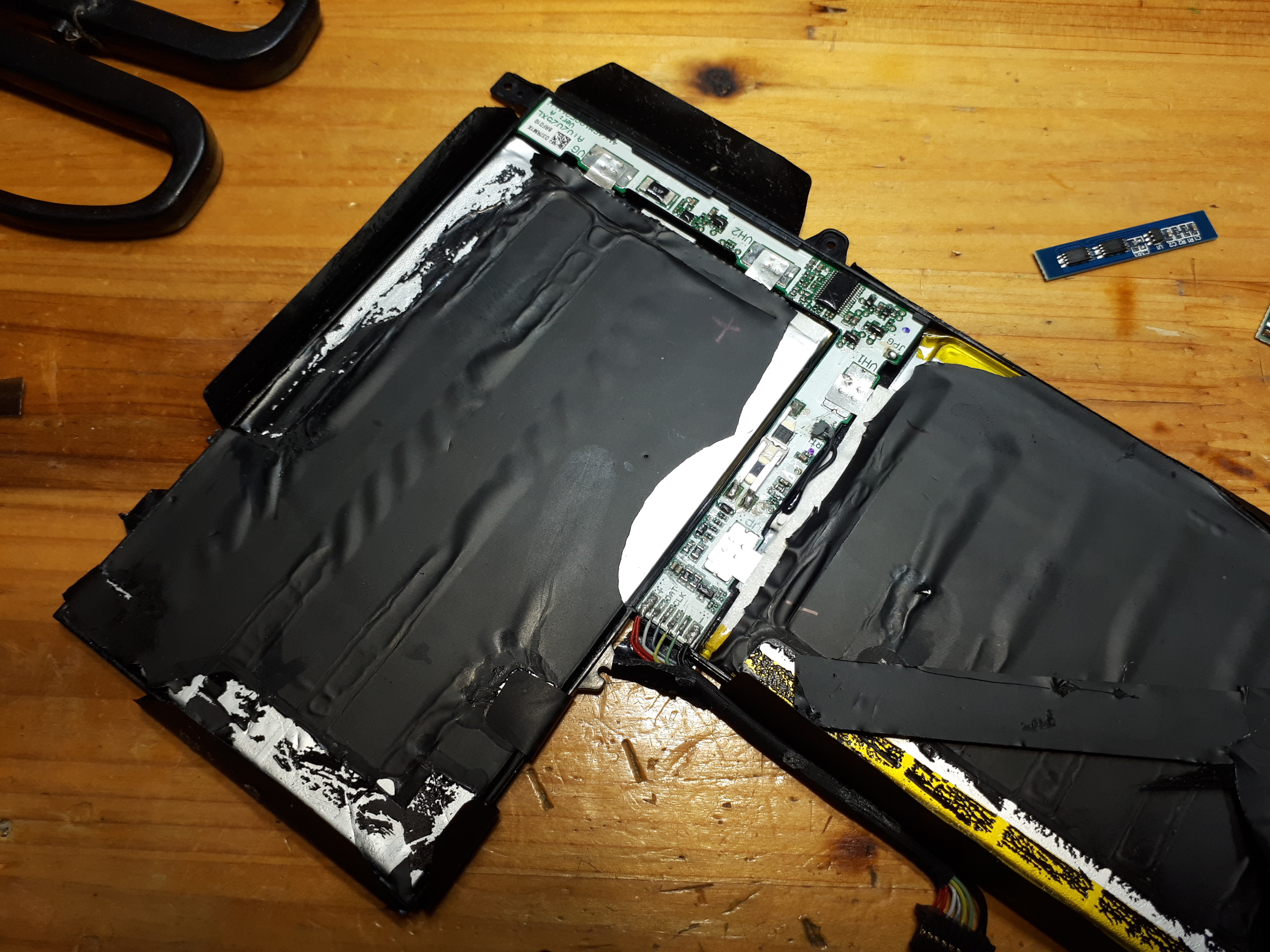

배터리팩을 벗기면,
2S구조입니다.

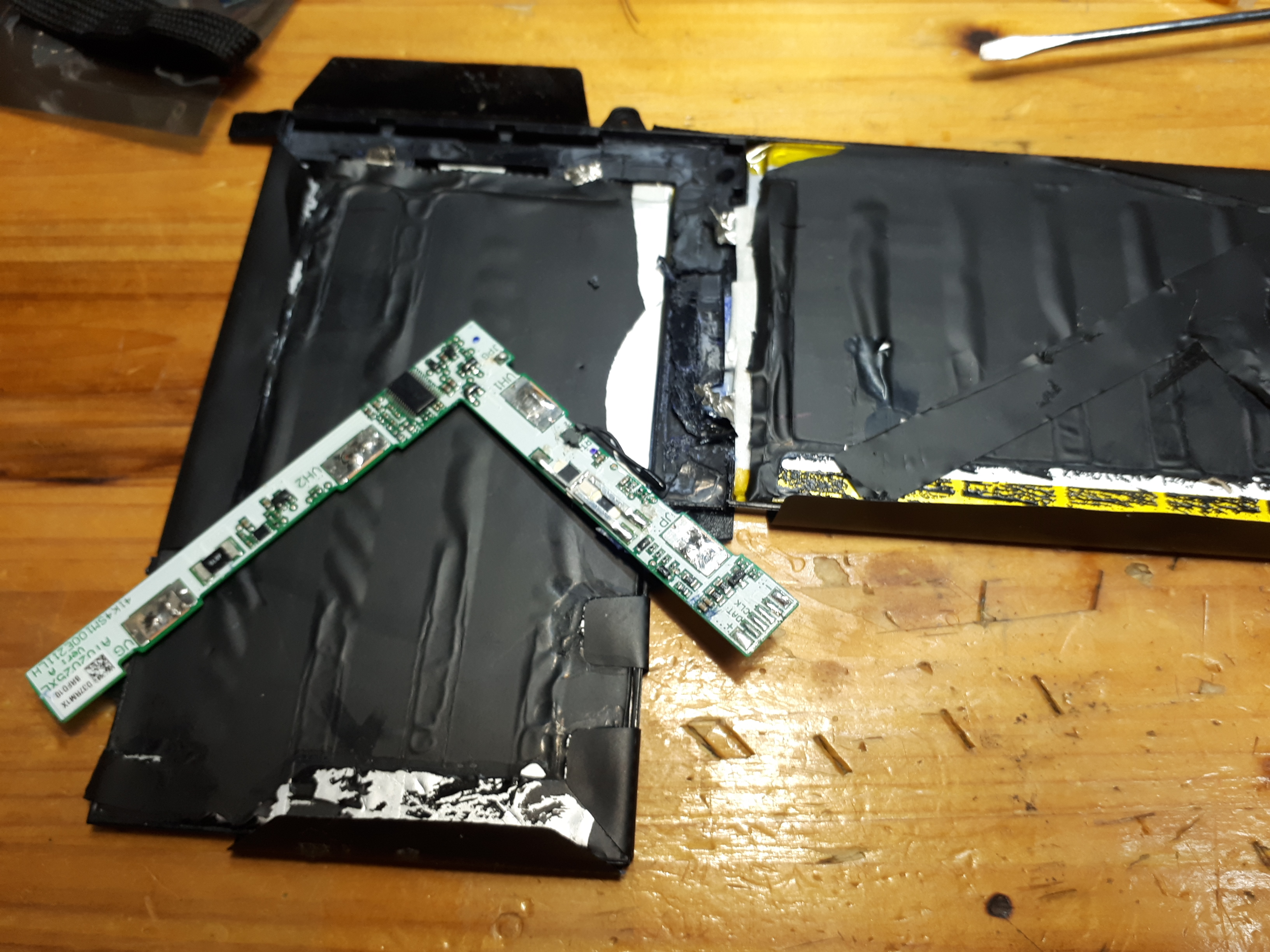

기존 BMS와 커넥터를 분리합니다.
각 배터리 셀 전압은 양호합니다.

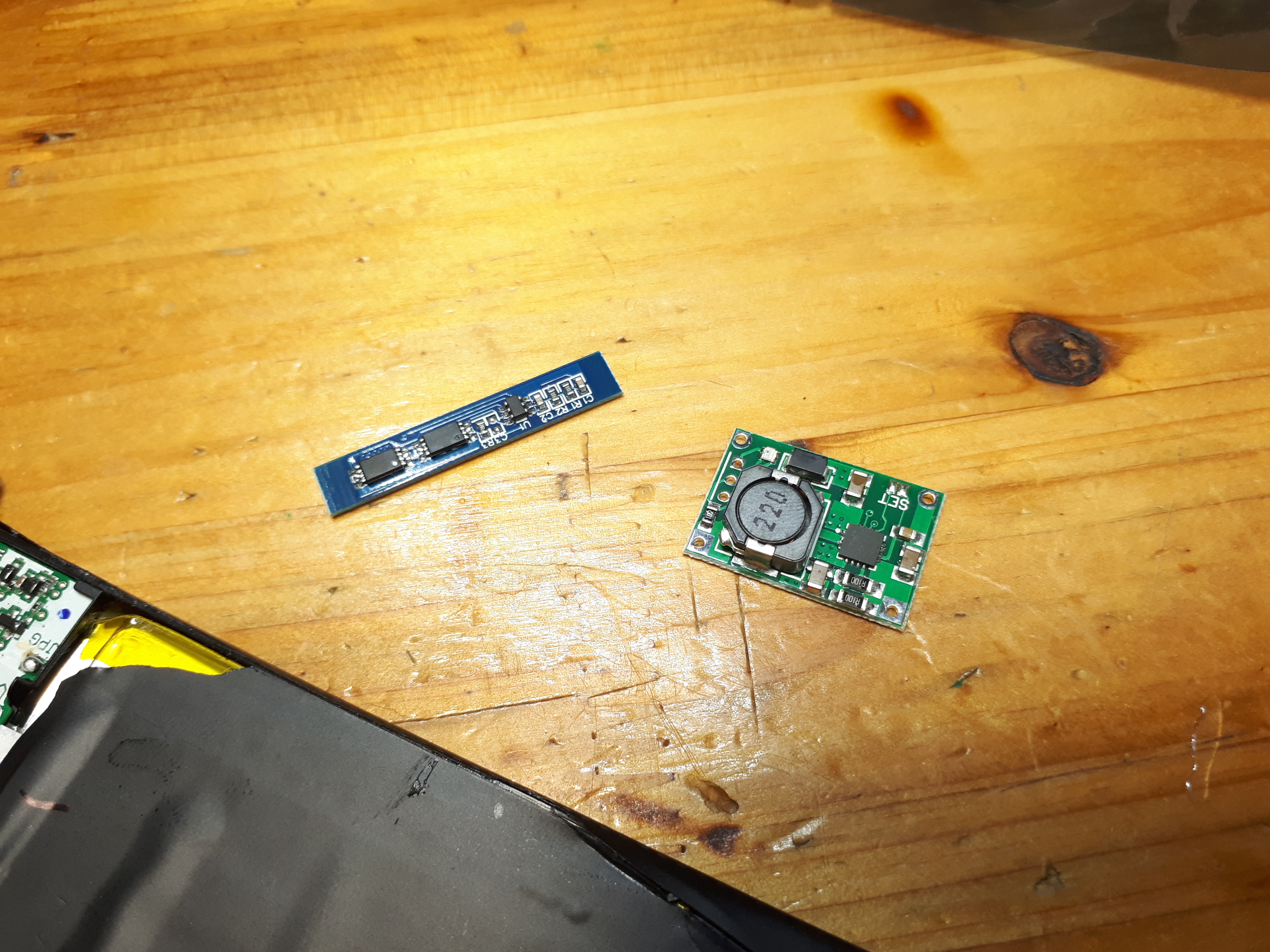

2S보호회로와 충전회로를 구매했습니다.

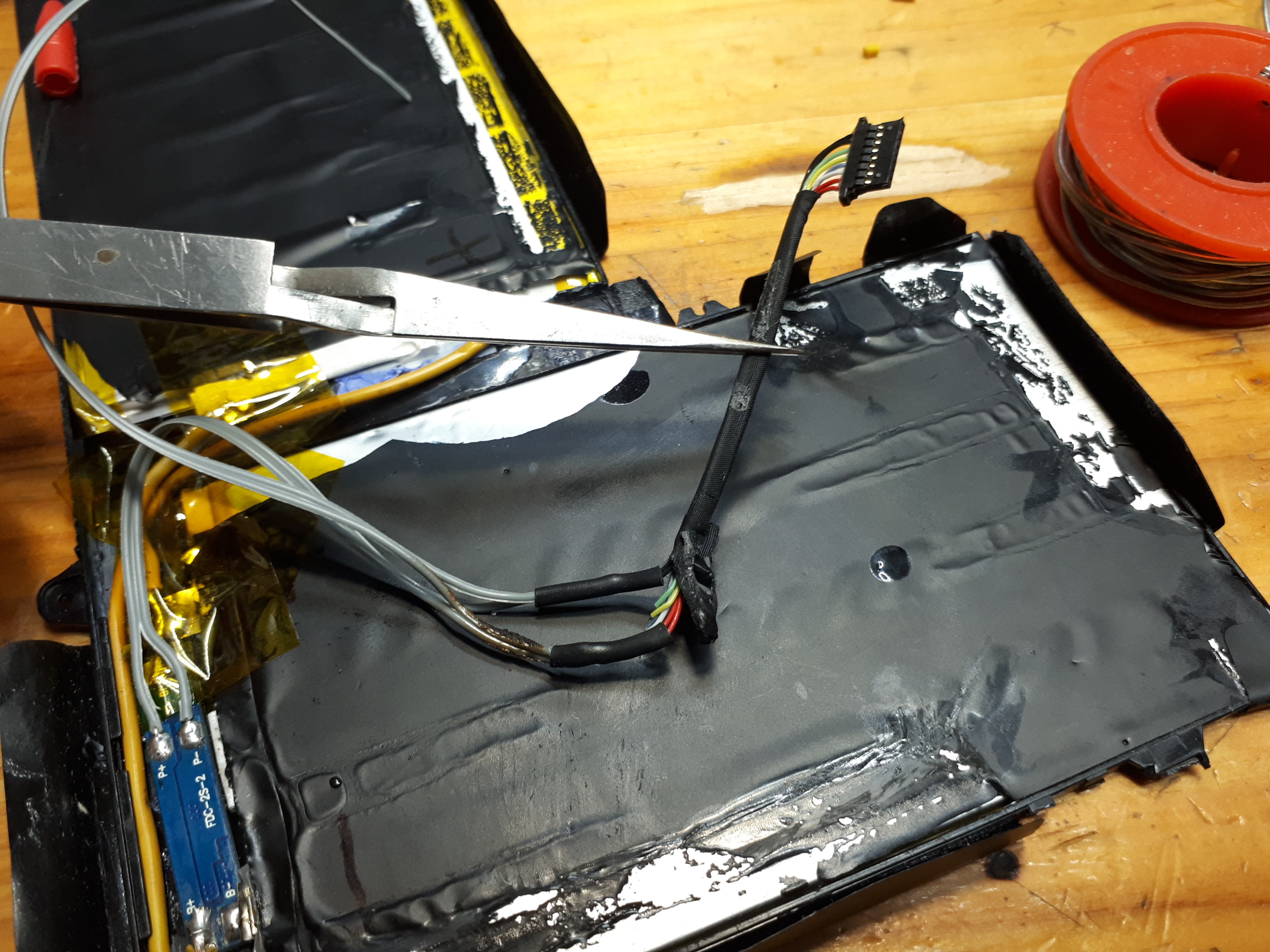

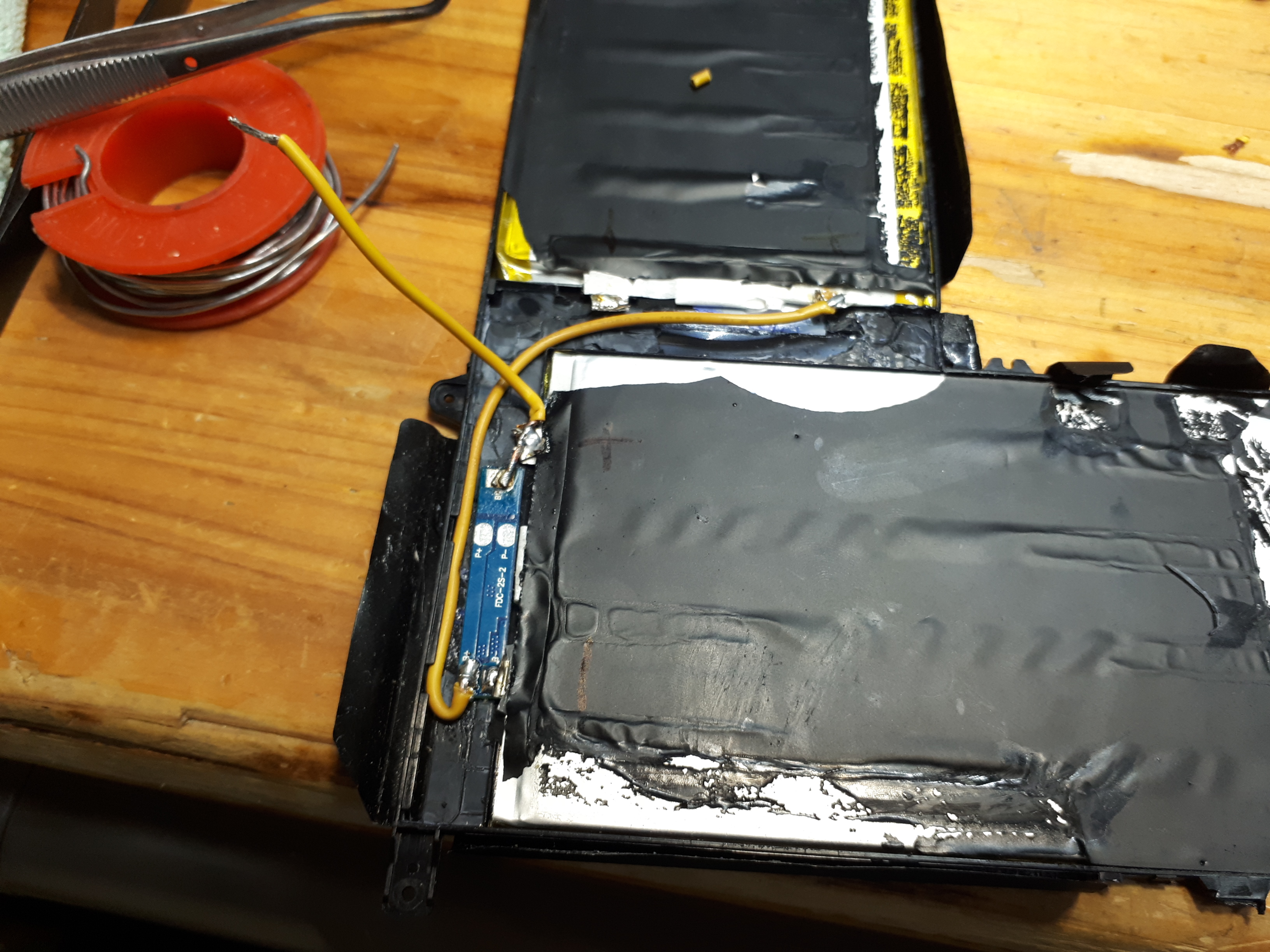

보호회로를 배터리 극성에 맞게 결선을 합니다.

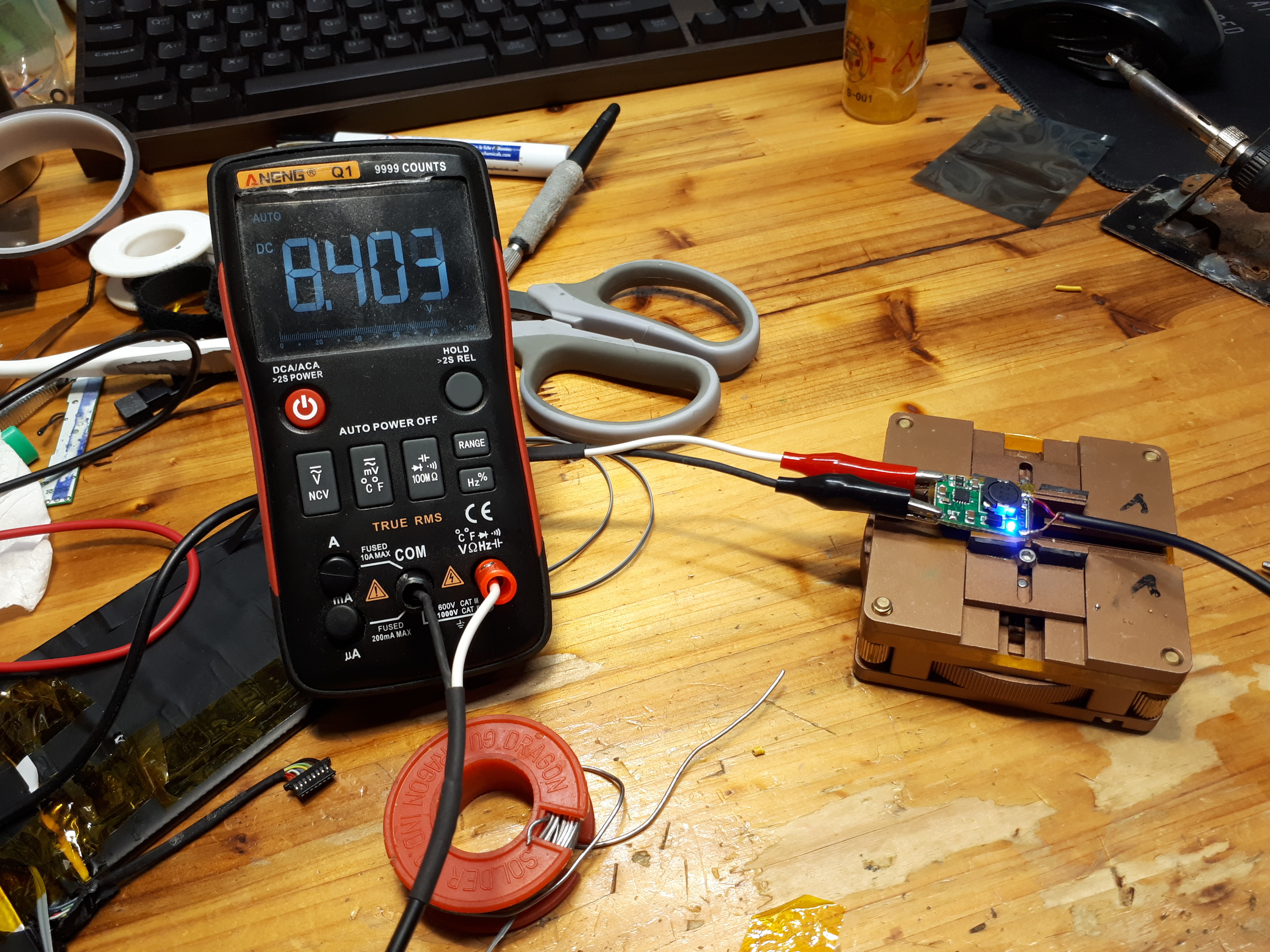

보호회로 결선 완료 후 출력 전압 확인입니다.

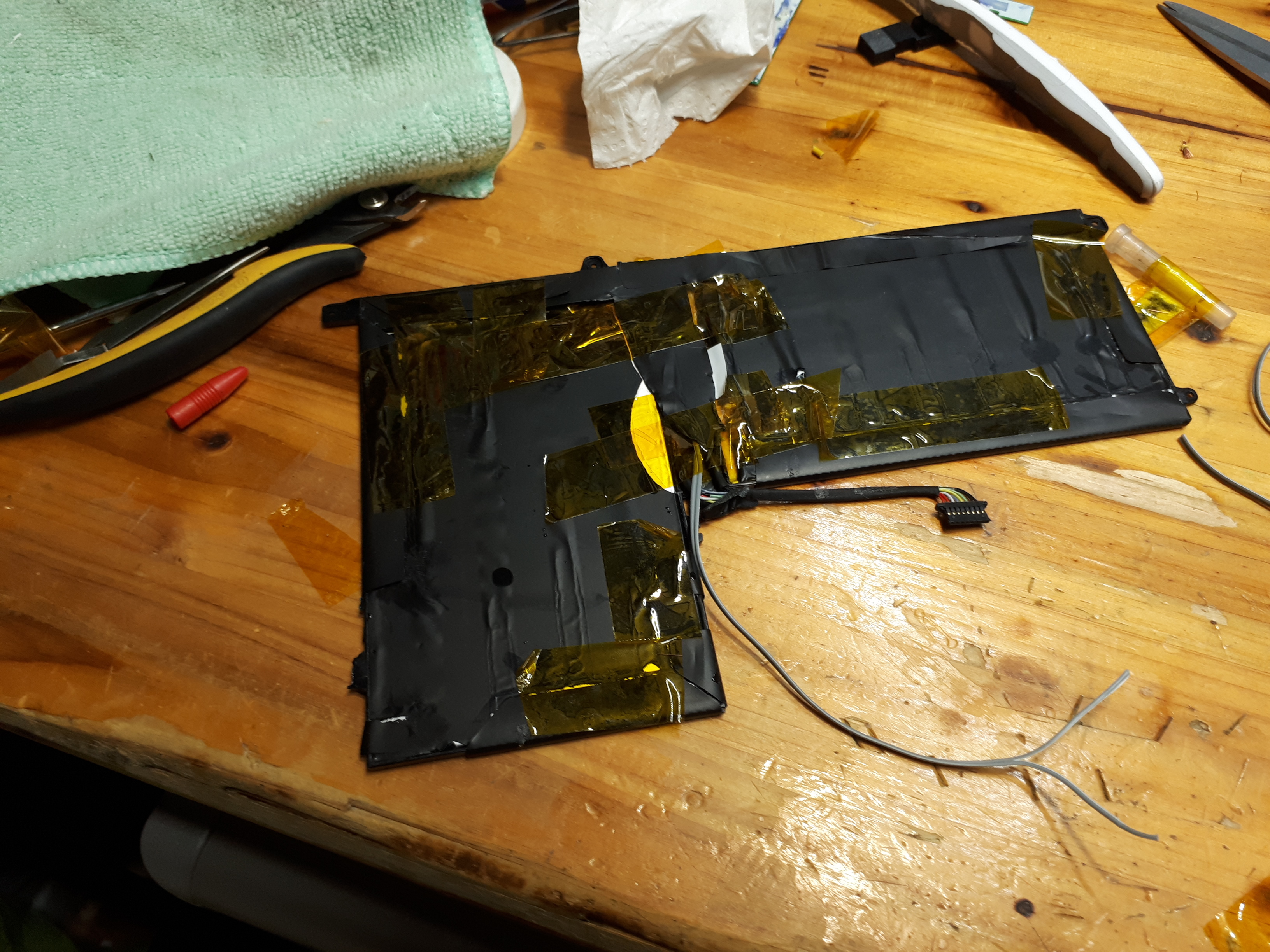

충전을 위한 부분과 출력 부분을 취합해서 기존 커넥터에 결선 후 마감처리합니다.
야매식 대~충 마감....
어차피 보이지 않는 부분이니....
충전 회로의 충전 전압 확인입니다.
9V입력입니다.

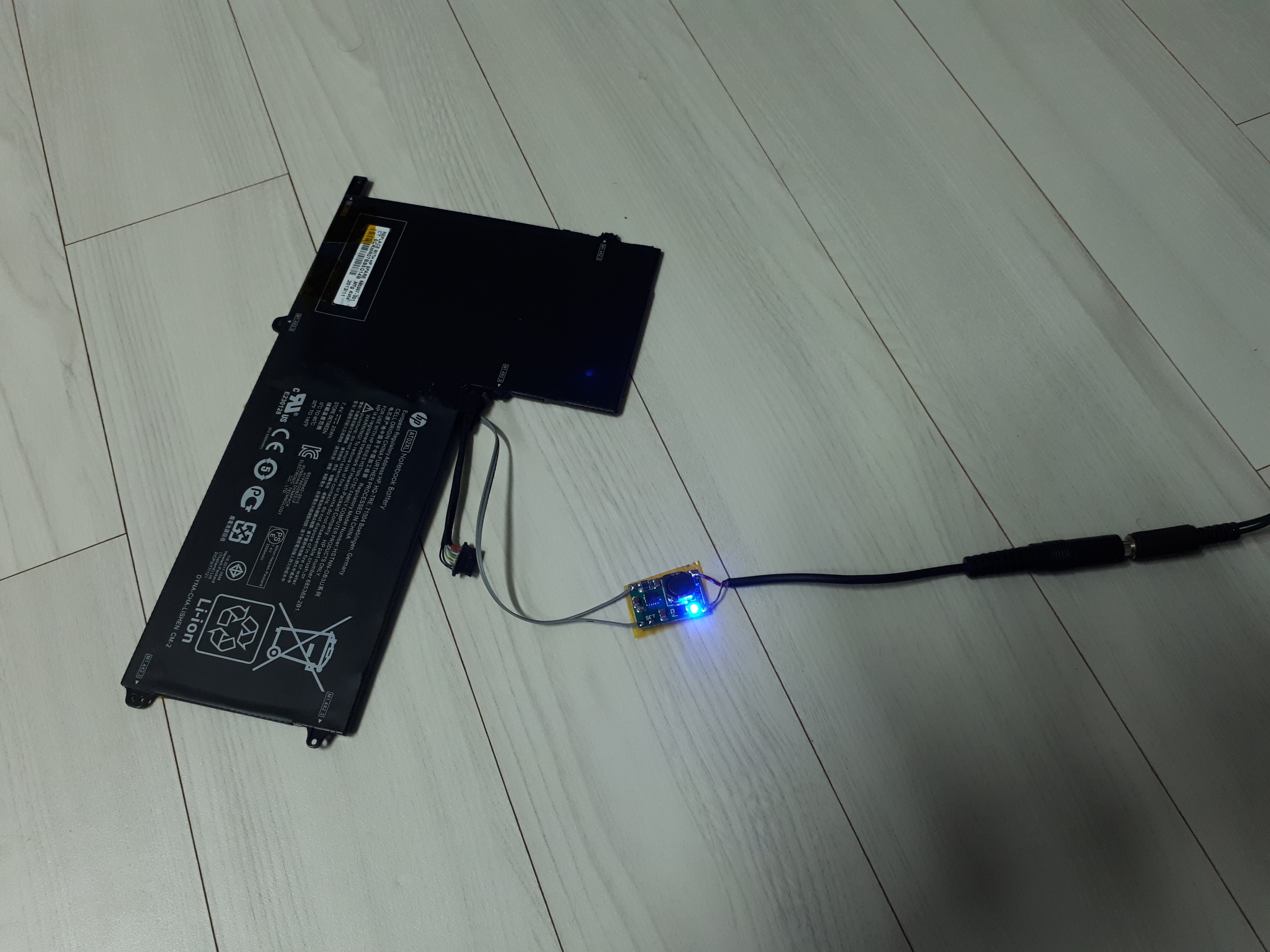

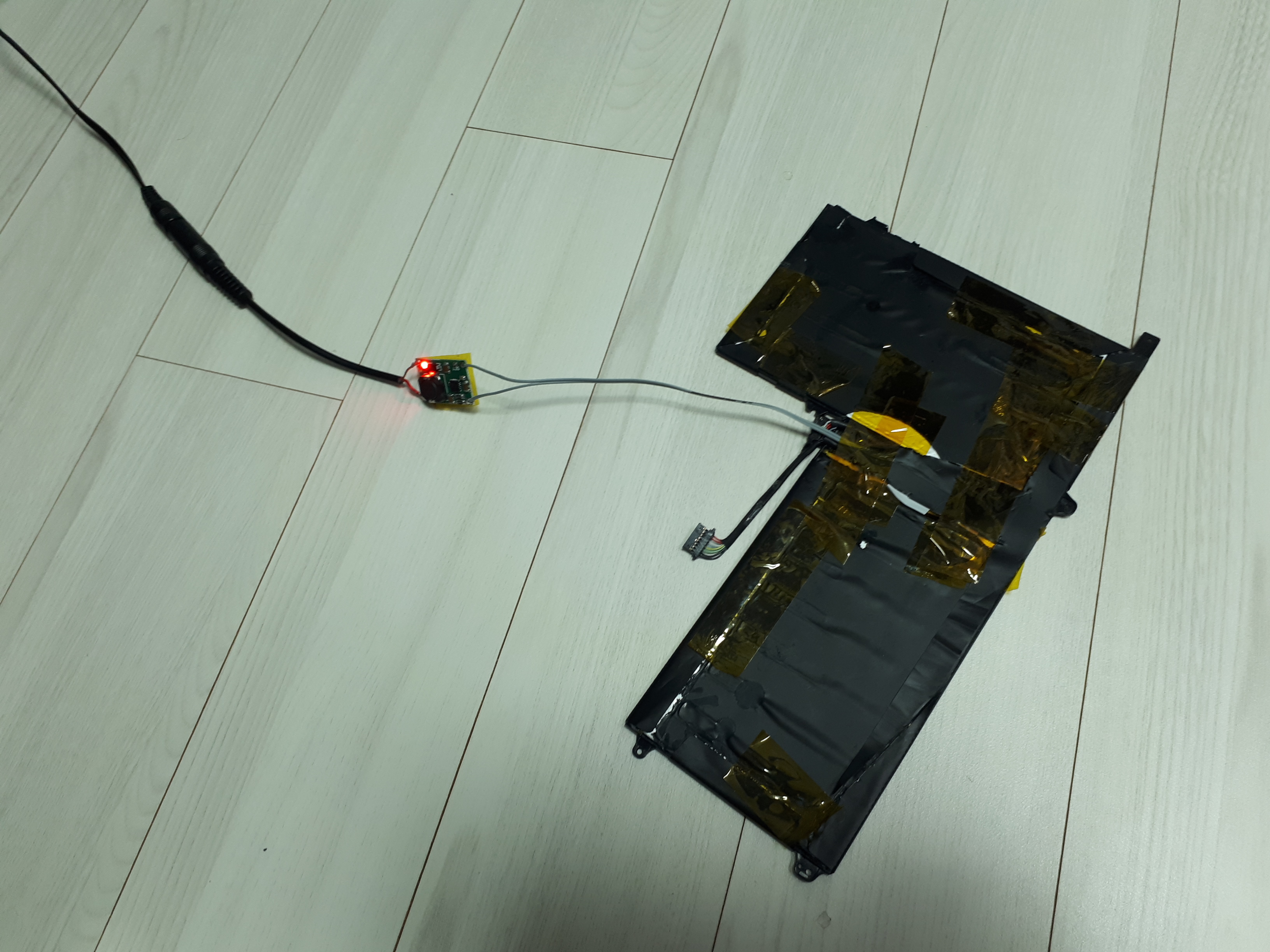

충전회로와 배터리를 결선하여 충전을 시작합니다.
충전이 완료되었습니다.
배터리를 패드 안에 고정하기 전 테스트....
전원 버튼을 아무리 누르고 눌러봐도 반응이 없네요..ㅜㅜ
기존 BMS가 필히 있어야 하는 듯싶습니다.
패드가 확실히 저전력이긴 하나 보네요.
CPU 부하 100%에도 소모전류는 700mA가 안 됩니다.

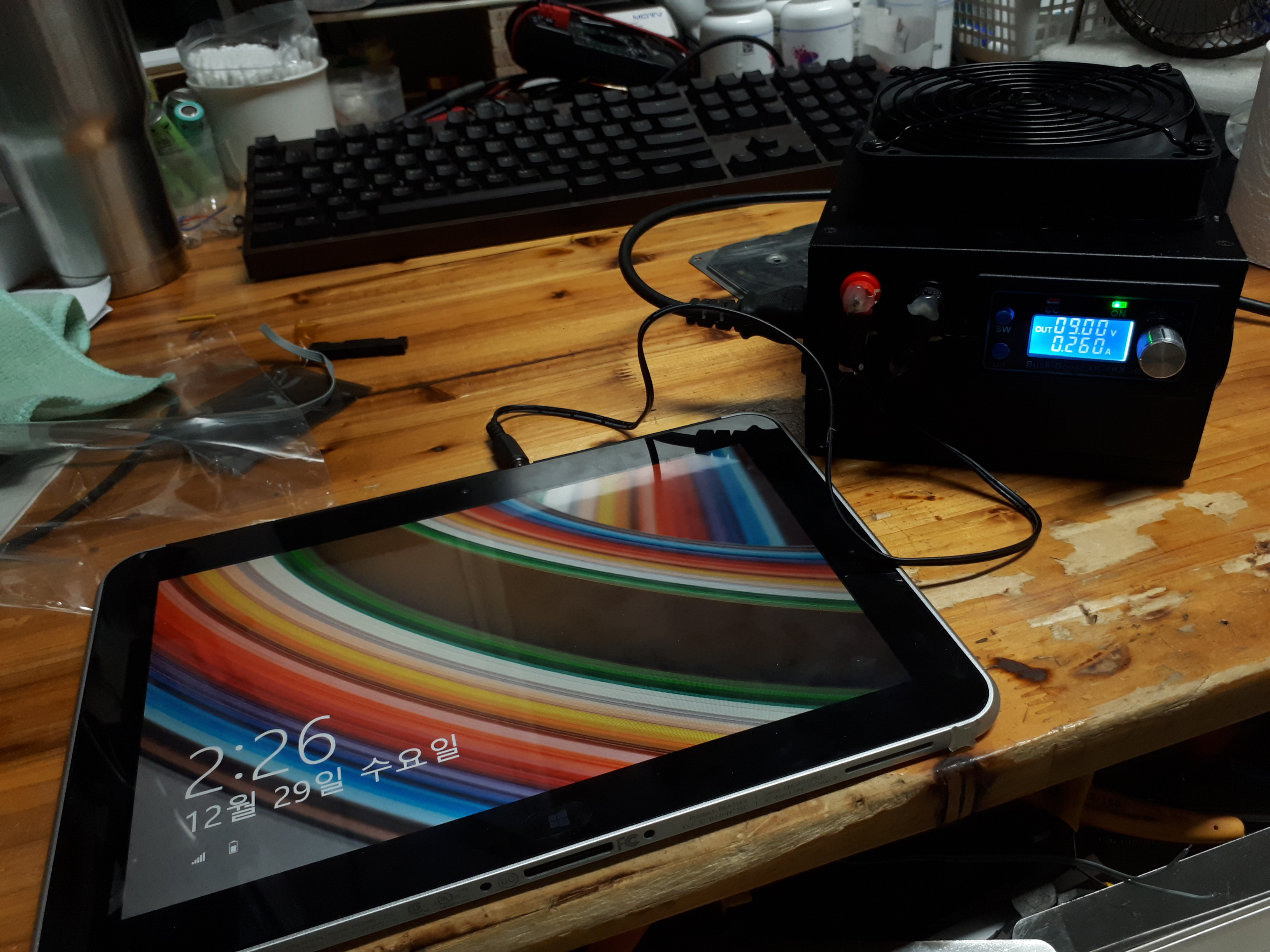

아무것도 하지 않는 유휴 상태의 소모전류는 300mA가 채 안 되고요.

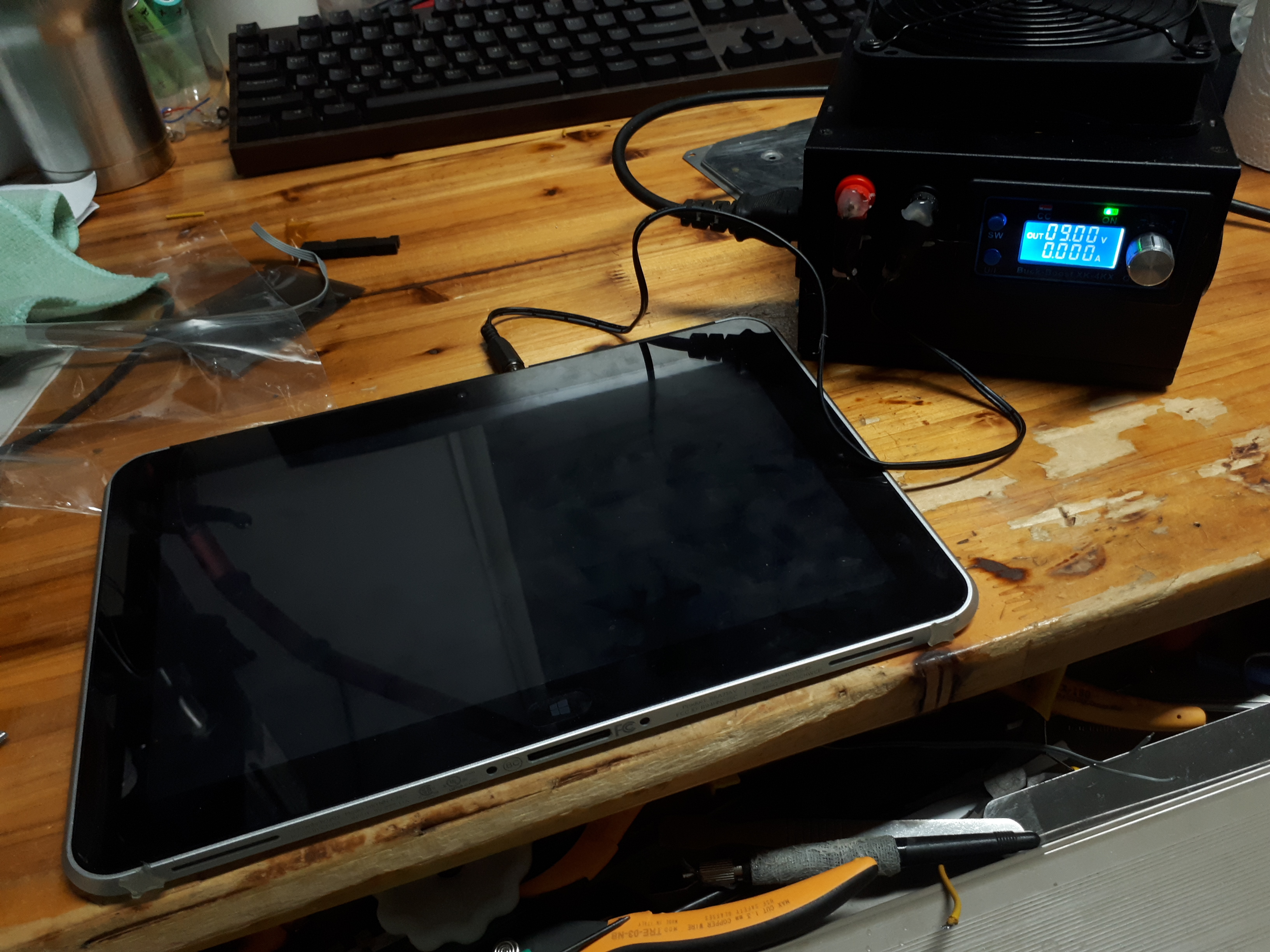

시스템 종료가 아닌 화면만 꺼진 상태의 소모전류는 0입니다.

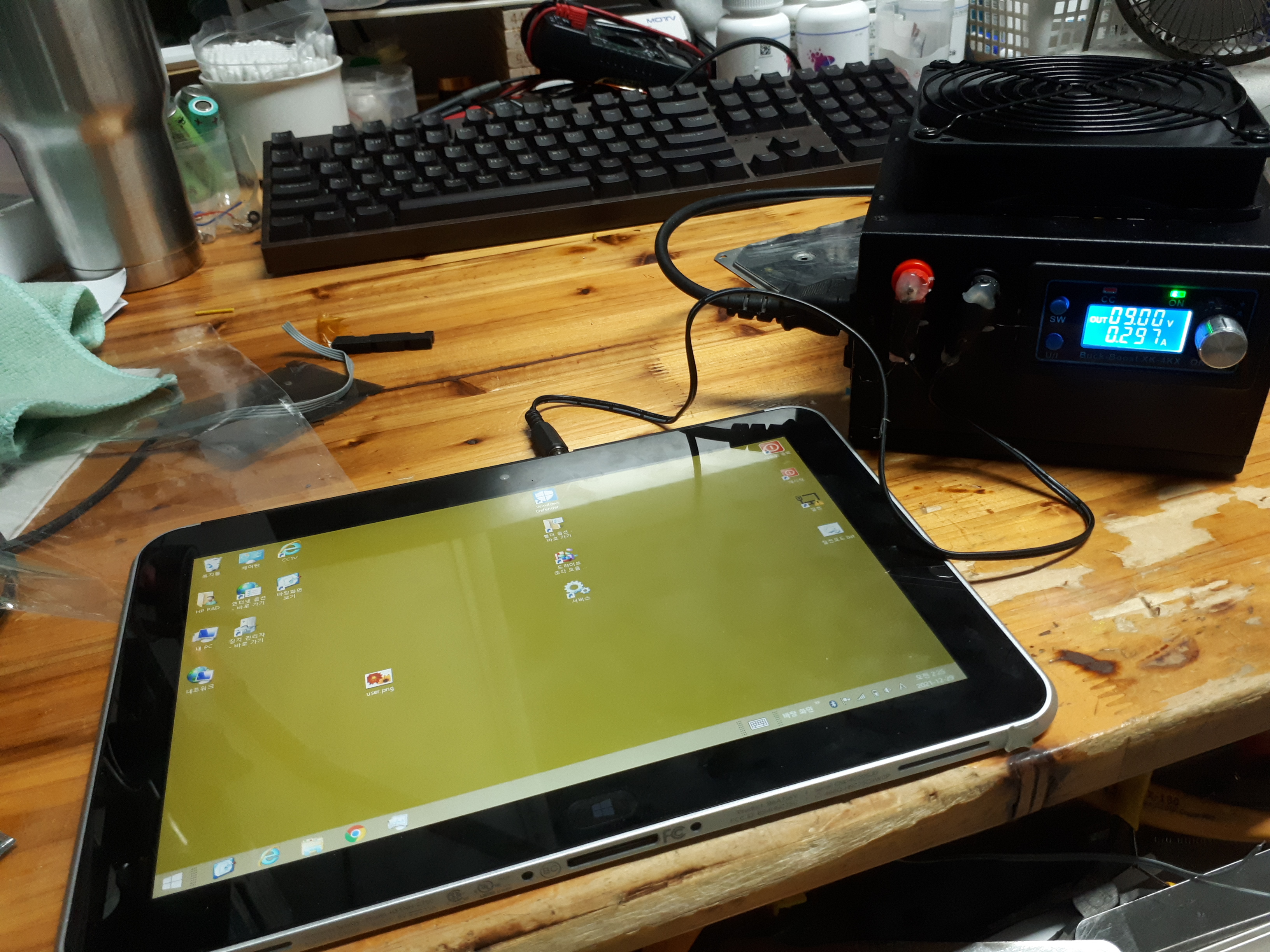

다시 깨우면 저 정도고요.
배터리는..... 지를까 말까 고민 중...
