욕실 6인치 다운라이트 LED전량 교체 수리.

728x90

https://yame-2.tistory.com/124



욕실 6인치 다운라이트 수리.

최근, 욕실 천장에 설치된 다운라이트 한 개가 깜빡거리기 시작했습니다. 플리커 현상은 아니고요. 슬로우모션 지원 휴대전화기가 아님에도, 파르르 떠는 것이 보입니다. 문제가 있는 다운라이

yame-2.tistory.com

지난번 욕실 6인치 다운라이트 깜빡거림 증상으로,

수리라고 하기도 민망할 정도의 불량 LED만 제거하고 마무리 지었는데요.



또다시 깜빡임 증상이.......ㅜㅜ

동일 스펙의 LED가 없어서 야매로 조치를 했지만,

보기가 영............







하여 알리익스프레스에서 LED를 구매했습니다.









기존 야매 조치는 모두 제거하고요.









PCB를 다운라이트 하우징에서 분리 후







열전도 그리스를 닦습니다.

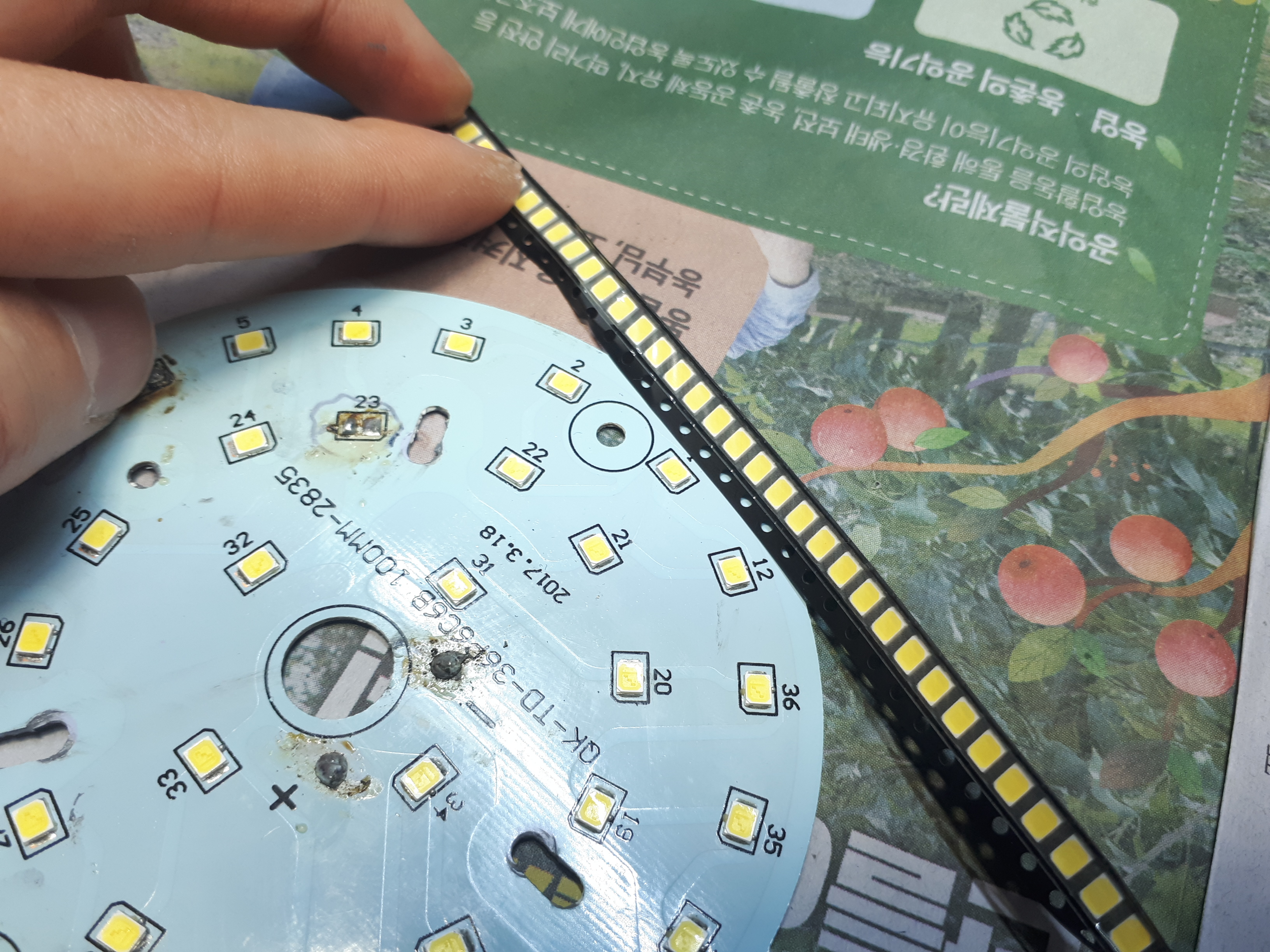

구매한 LED와 기존 LED는 동일 사이즈이고요.

일부 LED에서 열화 된 흔적이 보입니다.

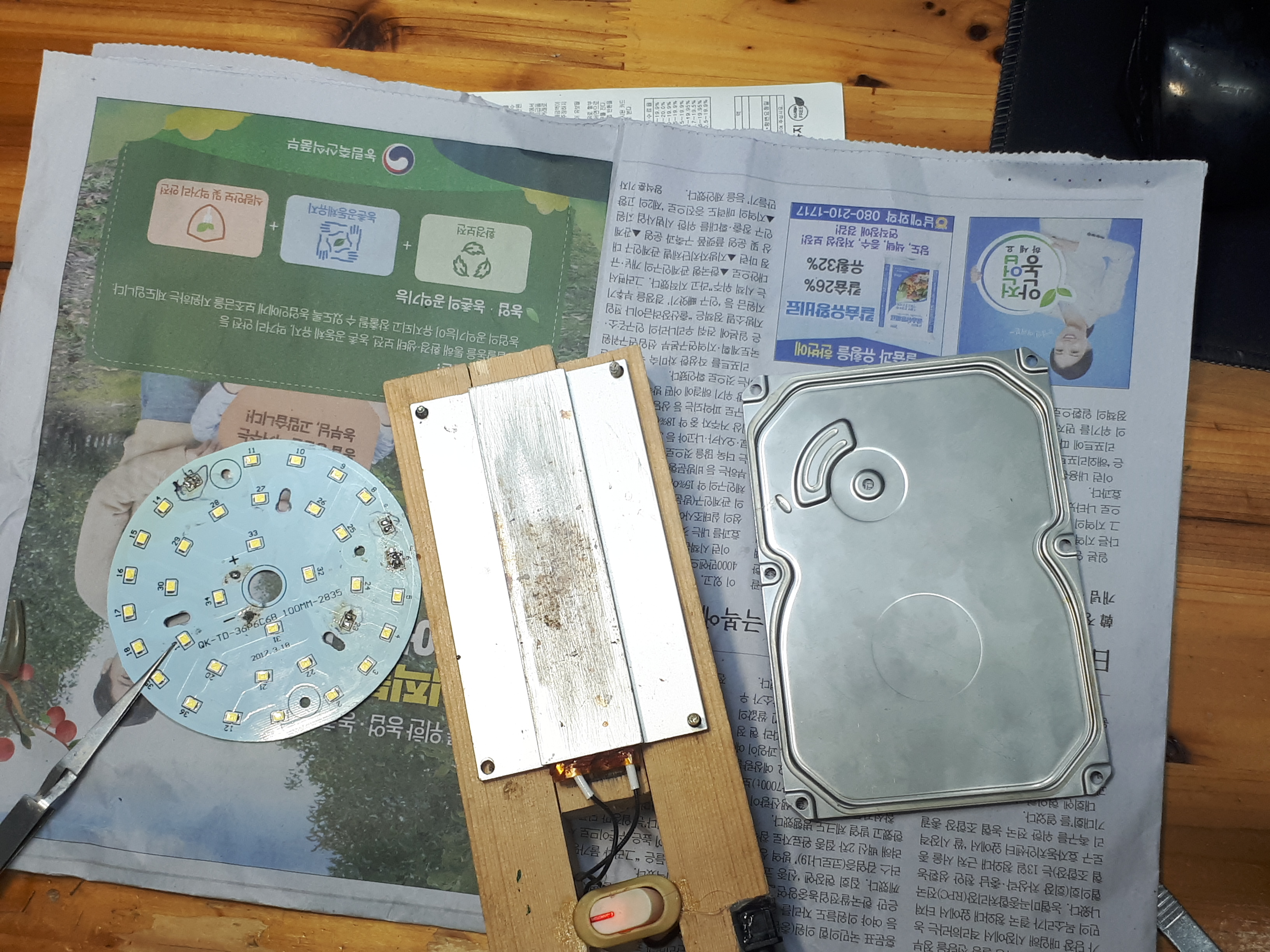

PTC 히터로 만든 자작 핫플레이트로 LED제거 준비



728x90





https://youtu.be/iiI9mW623IM



열화 된 LED만 제거하려다가, 추 후 또 깜빡이는 증상이 나타날 수 있으니,

마음 편하게 모조리 제거해 주었습니다.







제거한 LED는 혹시 모르니 따로 모아둡니다.







--

새 LED를 뜯어줍니다.







극성에 맞게 얹어주고,

절반 정도만 핫플레이트로 열을 가해줍니다.









나머지 LED도 모두 올려 작업을 마무리합니다.









테스트 연결.





모두 잘 켜집니다.







하우징에 PCB를 넣어 조립합니다.

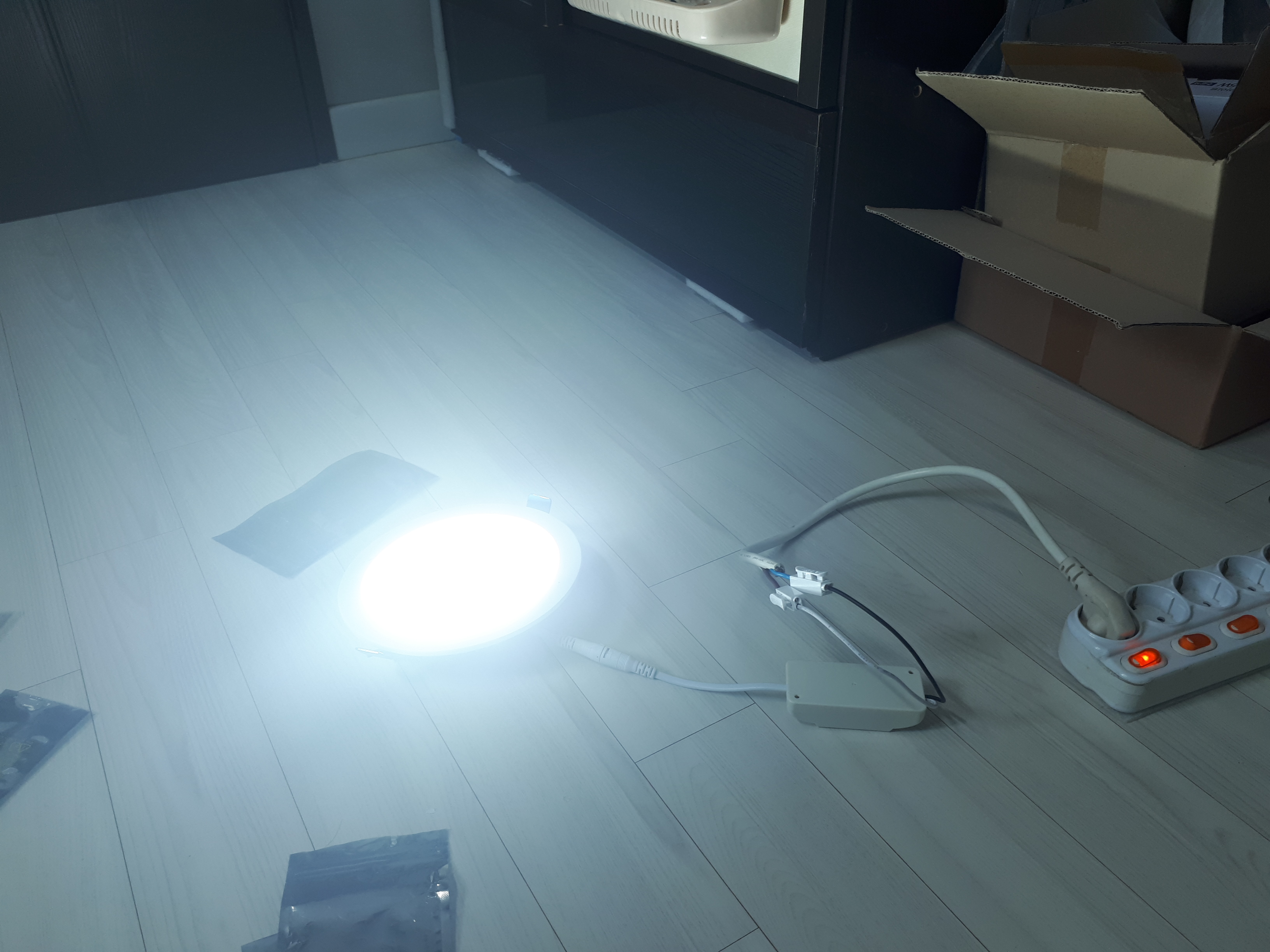

최종 테스트

LED 전체를 교체했으니 깜빡임 증상이 나타나더라도,

한~~~~~~~참 후에 나오겠지요^^
