USB 3.0 연장 케이블 수리.

어제 RTS5411 컨트롤러 10 포트 USB 허브의 DC잭을 교체해 주고.

디바이스 세 개를 동시 연결 및 결과를 확인했는데요.

https://yame-2.tistory.com/181

RTS5411 컨트롤러 10포트 USB HUB DC 잭 교체하기.



회원 A 가 왜 USB 2.0이냐 묻습니다.



저는 당연히 세 개의 디바이스가 동시에 연결된 상태에서 동시에 진행해서 그런가 보다 했는데.....



10 포트 허브에 SN530만 연결해서 측정한 결과..

헐?



눈썰미 좋은 회원 A.....



원인 파악을 해봅니다.





접촉 불량인가 싶어 싹 다 청소해도 동일

다른 USB to SATA사용도 동일

다른 SSD조합도 동일

타입 C 인클로저도 동일



디바이스를 시스템에 직접 연결하면 정상

다른 연장 케이블 연결도 정상

10 포트 허브를 시스템에 직접 연결하면 정상



답이 나왔습니다.

10 포트 허브에  연결된 연장 케이블이 문젭니다.



확인이 필요하겠죠.

배를 가르니 TX +라인이 끊어져 있었고, (USB 2.0으로 인식되는 결정적 요인)







GND도 살짝 떨어진 상태...





우선 대충 연결.

USB3.0제 속도 모두 잘 나옴

오예?



에폭시 본딩.

연결.

아......

USB 2.0...ㅜㅜ



에폭시 본드로 마감까지 했는데.......

역시 언제나 지름길, 편법은 꼭 탈이 나네요ㅜㅜ



728x90





미련 없이 싹뚝

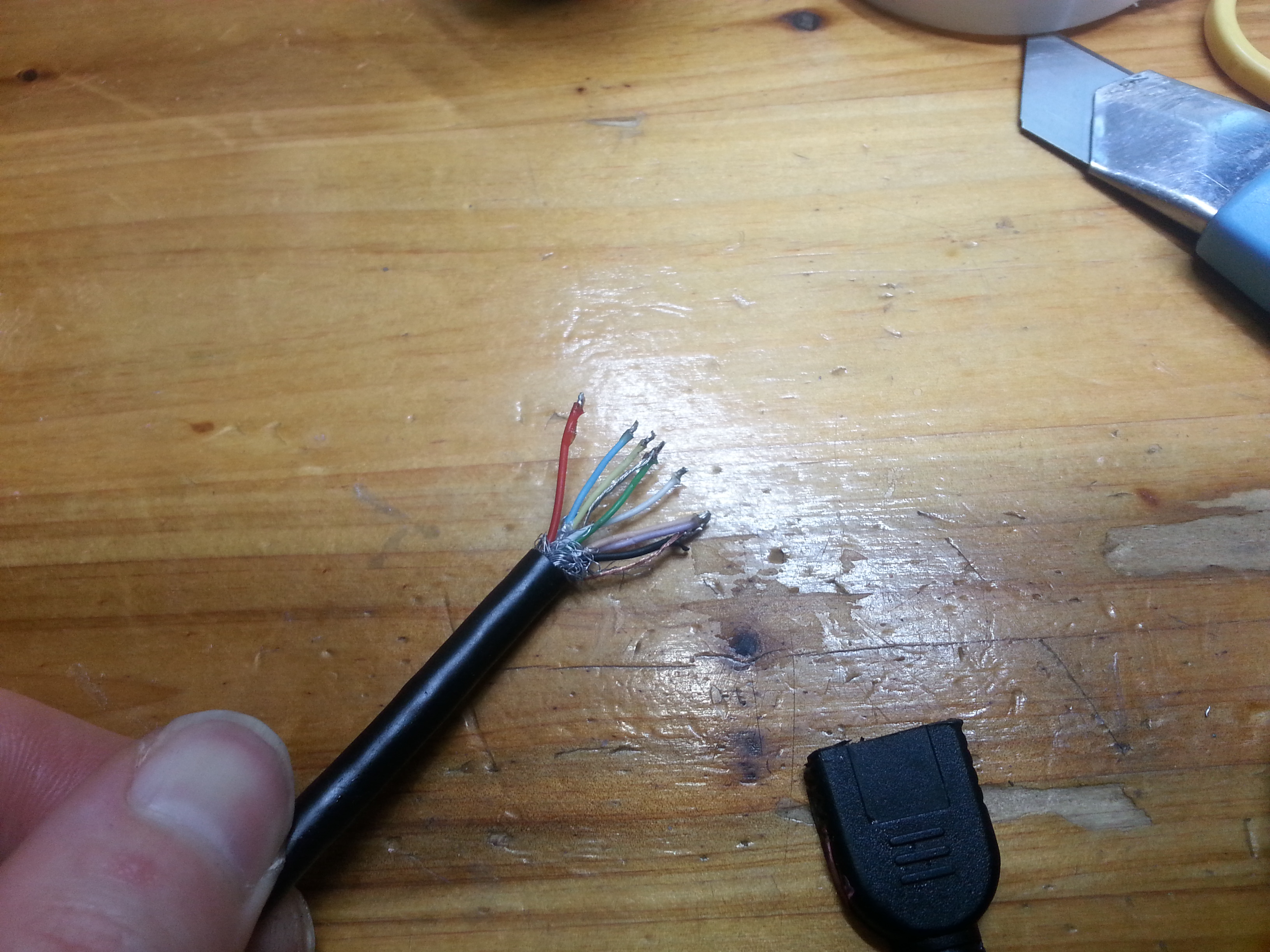

피복을 벗겨서 한 가닥씩 정리를 해둡니다.









Female USB 3.0 커넥터를 리볼링 스테이션에 고정,

순차 땜질











사진이 흔들렸지만,

뒤집어서 순차 땜질.

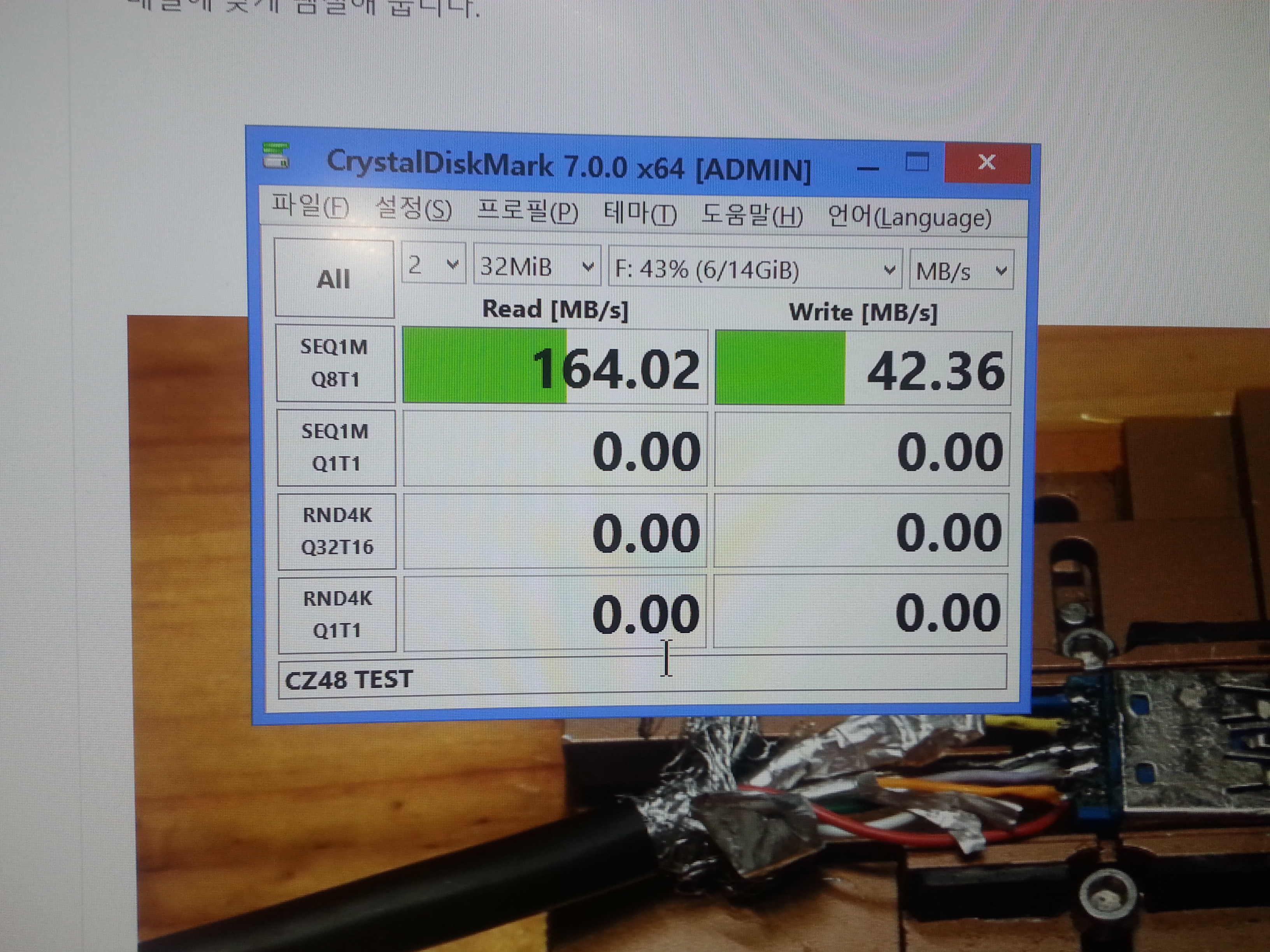

막 써먹는 폐급 CZ48 메모리 연결







USB 3.0 속도 확인







보다 확실한 확인을 위해서,

SN530 연결







본드는 일절 사용하지 않고,

수축 튜브로만 마감처리.







??????????????

아 뭐야.......

야매가 그렇지 뭐...ㅋㅋ





USB 3.0 연장 케이블 구매 직전...









재 결함.

일시적 접촉 불량이었나 봅니다.









손댄 연장 케이블에 10 포트 허브 연결

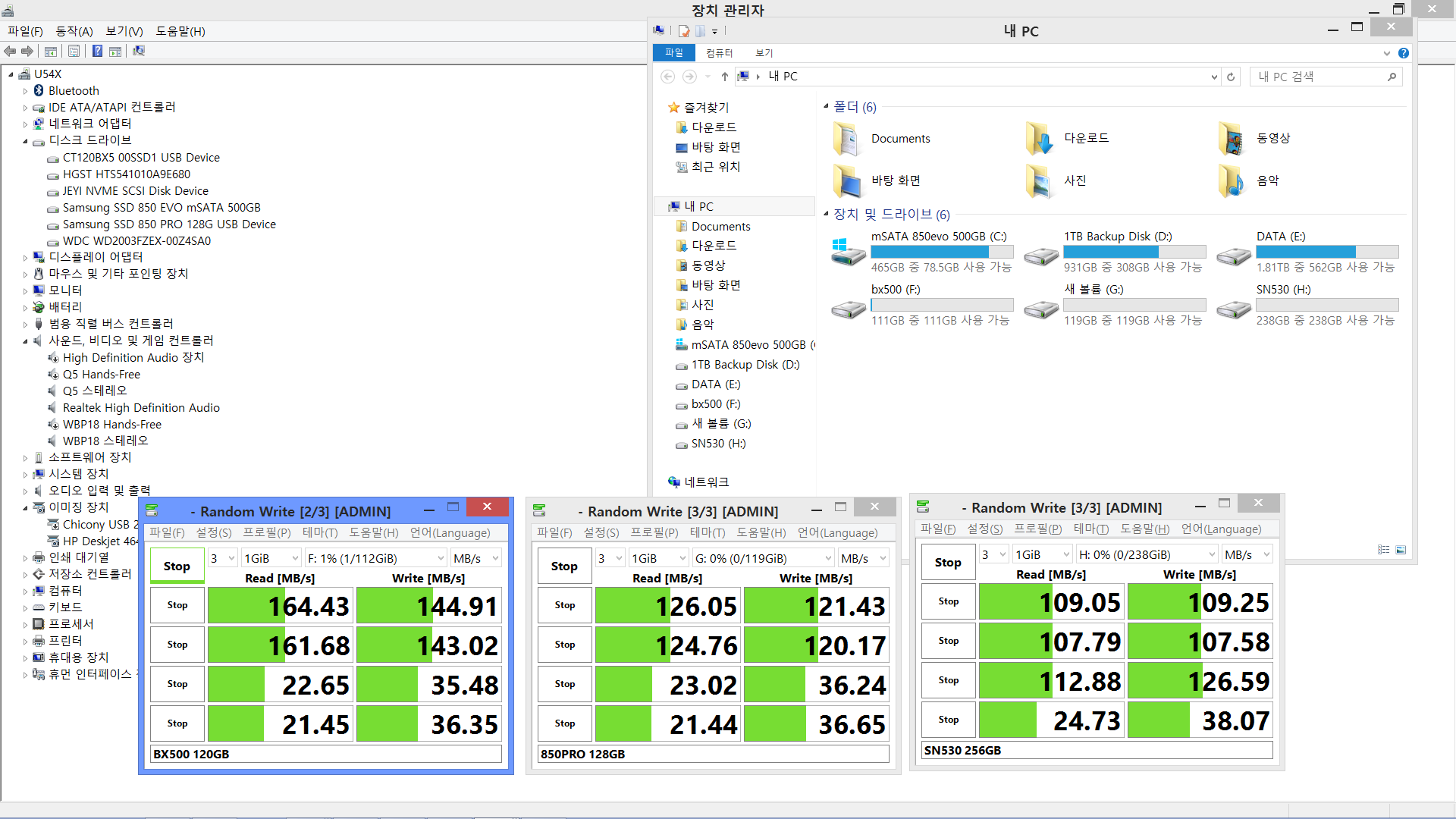

여기에 BX500, 850 PRO, SN530을 각 컨트롤러와 매치하여 연결합니다



이제야 제 속도 나오네요.









SN530 단독



https://cafe.naver.com/ssdsamo/134455

USB 3.0 Gen1 HUB연결 파일 전송 테스트.



USB 포트가 몇 개든,

허브 내 컨트롤러가 몇 개든



연결된 디바이스만큼 대역폭의 1/n속도가 나옴을 확인할 수 있었네요,.
