RTS5411 컨트롤러 10포트 USB HUB DC 잭 교체하기.

728x90

https://yame-2.tistory.com/177



RTS5411 컨트롤러 USB 3.0 HUB HB-BU10 / HB-B7C3 분해

오늘 모 회원께서 짬 처리하신 허브들... 맞는 케이블을 갖고있지 않아서(애초 계획이 짬 처리였으면 케이블도 같이 주시지....ㅋ) 인식 확인이 불가능 하고요. (펌웨어 업데이트 이후에 USB2.0으로

yame-2.tistory.com



https://yame-2.tistory.com/178



RTS5411컨트롤러 USB 3.0 HUB 수리 시도.

https://yame-2.tistory.com/176 RTL9210/B 인클로저 펌웨어 수리. 얼마 전 모 회원께서..... 인클로저 펌웨어 업데이트 하다가 벽돌이 되어 사용을 못하시길래... 무언의 동의를 하셨으니 보내주신다 하셨겠

yame-2.tistory.com

모 회원으로부터 예정에 없던 10 포트 USB 허브 두 개를 받고,

야매 나름대로 노력을 해 봤지만....의미가 없었던..........



하여 능력자 손으로 보냈는데,

그 회원이 글쎄 짜잔 하고 살려내는것이 아니겠어요?



우선 하나만 살렸다기에 아직 작업하지 않은 허브는 보내달라 했습니다.

(줬다 뺏기 스킬 시전..)

못 다한 펌웨어 작업해 보고 싶어서요.





원래 주인 → 야매 → 회원 A → 야매

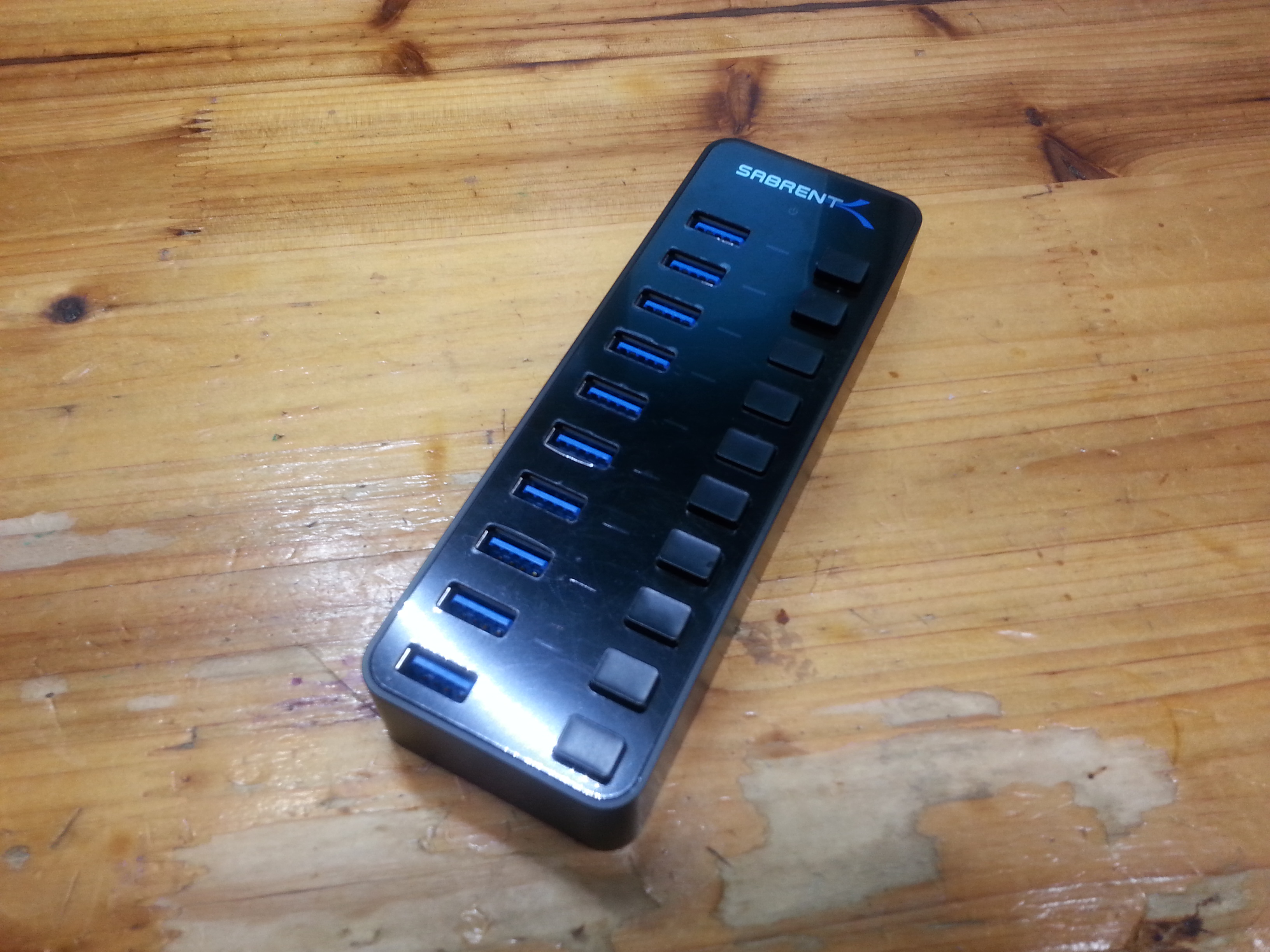

돌아온 허브...









이 허브는 특이하게 전원이 꼭 인가된 상태여야 사용이 가능합니다.(무전원 사용 불가)

하여 회원 A가 DC IN라인에 직결 연결해서 작업한 흔적이 있습니다.

가만, 이 허브는 작업하지 않았다고 했는데.....내가 할 건데............-_-





작업을 계속 이어갑니다.



이 허브는 전원을 필수로 인가를 해야 하는데...

문제는 DC잭이 흔한 5.5-2.1mm가 아닙니다.



그래서 가지고 있는 5.5-2.1mm 잭으로 교체를 해주겠습니다.







모양은 비슷하지만, 핀 배열이 상이해서









살짝 개조를 했습니다,



728x90





기존 DC잭이 너무 안 떨어집니다.-_-

유연 납 왕창에 인두기 최대 온도 450℃도 꿈쩍도 하지 않았고,

히팅건 역시....ㅜㅜ







결국 강제로 뜯어냈네요....









5.5-2.1mm DC잭으로 교체 완료입니다.











이제 일반 어댑터 연결 가능!







우선 전원은 들어옵니다.







시스템에 10 포트 허브 연결 전

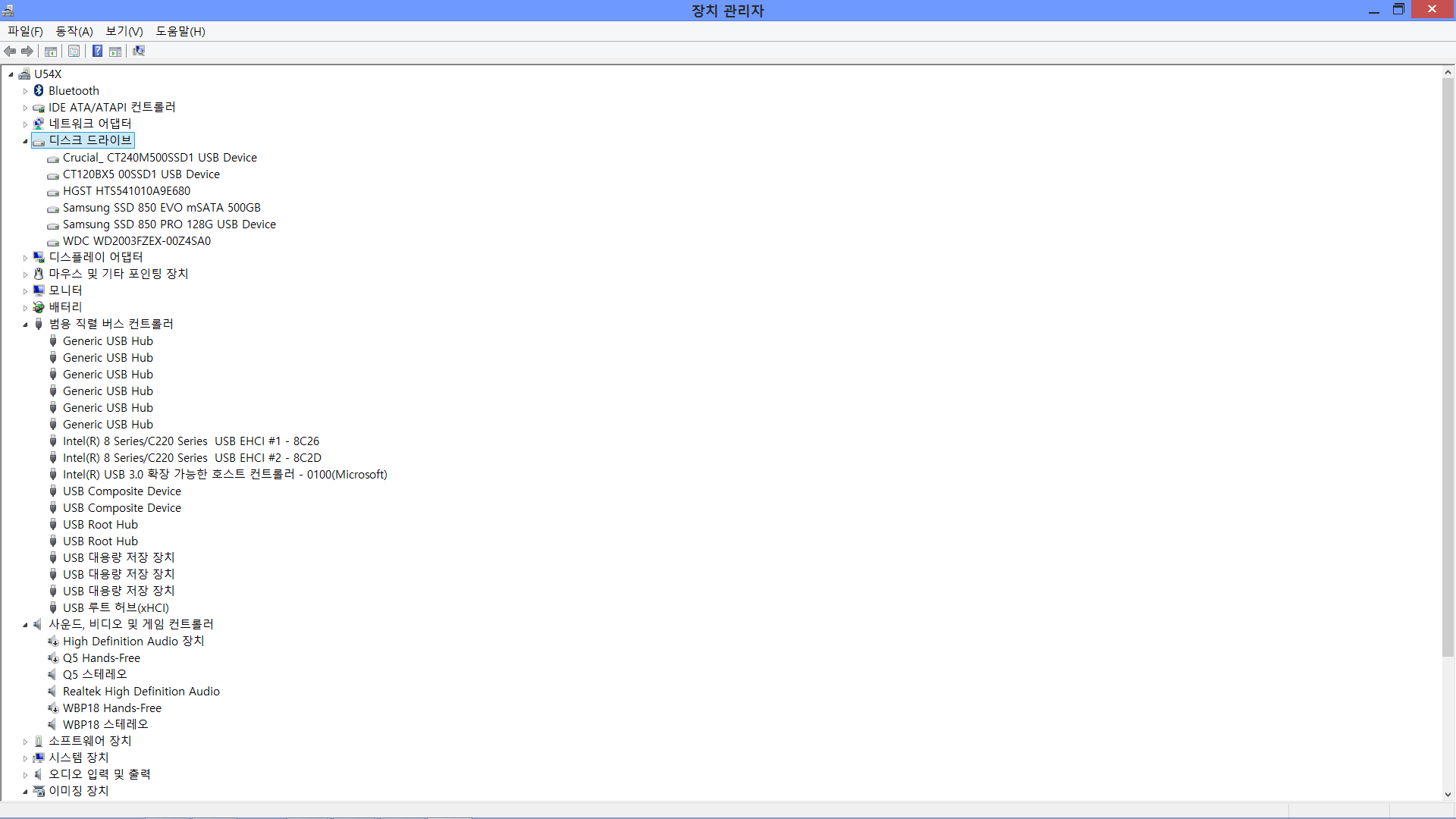

시스템에 10포트 허브 연결 후









예상이 맞았습니다.





이 예상도 맞을까요?









바로 확인

삼성 850 PRO 128GB

마이크론 M500 240GB

마이크론 BX500 120GB







세 디바이스 인식 확인



고작 1GB의 파일 하나 생성하는데 4분 가까이...







헐?









헐??







헐???

제 예상은 보기 좋게 틀렸으나,

이 정도로 낮을 줄은 몰랐네요.





펌웨어도 손대 보고 싶었으나 DC잭 교체하느라 진이 다 빠져서 포기..ㅜㅜ
