김태*님 삼성 860EVO 1TB (MZ-76E1T0) SATA 커넥터 수리

21일 메일이 옵니다.

직구품이라 유, 무상 서비스를 받을 수 없어서..

아닙니다.

직구 제품 자체는 서비스 대상이 아니며,

국내 유통품이라도 커넥터 파손은 무상 서비스가 아닙니다.





오늘 (26일) 오전 10시경 우체국 택배 도착.

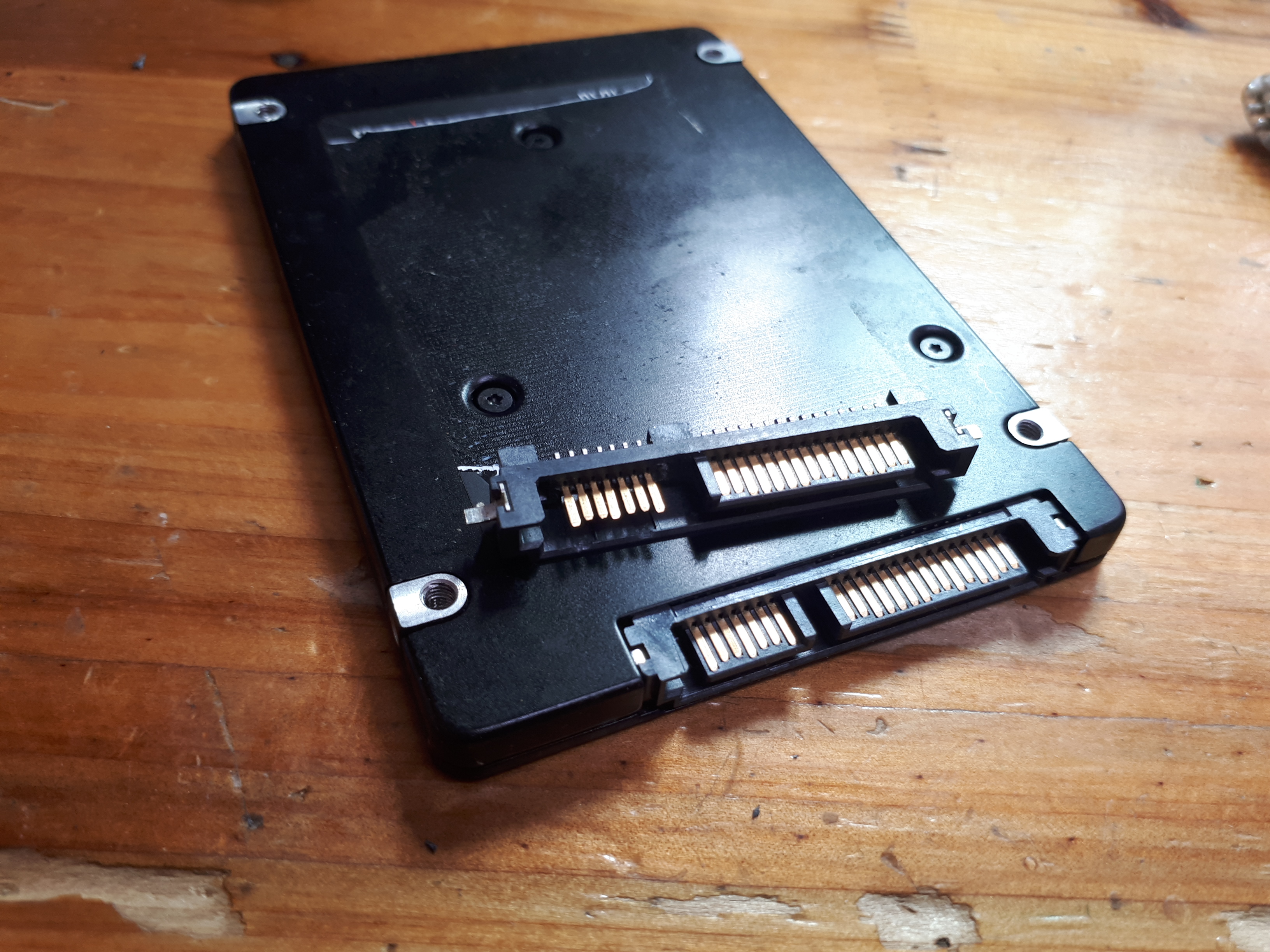

포장을 뜯어보니..



라벨이 뜯겨있었습니다.

왜 뜯었는지는....









USB to SATA연결로 초기 인식 확인

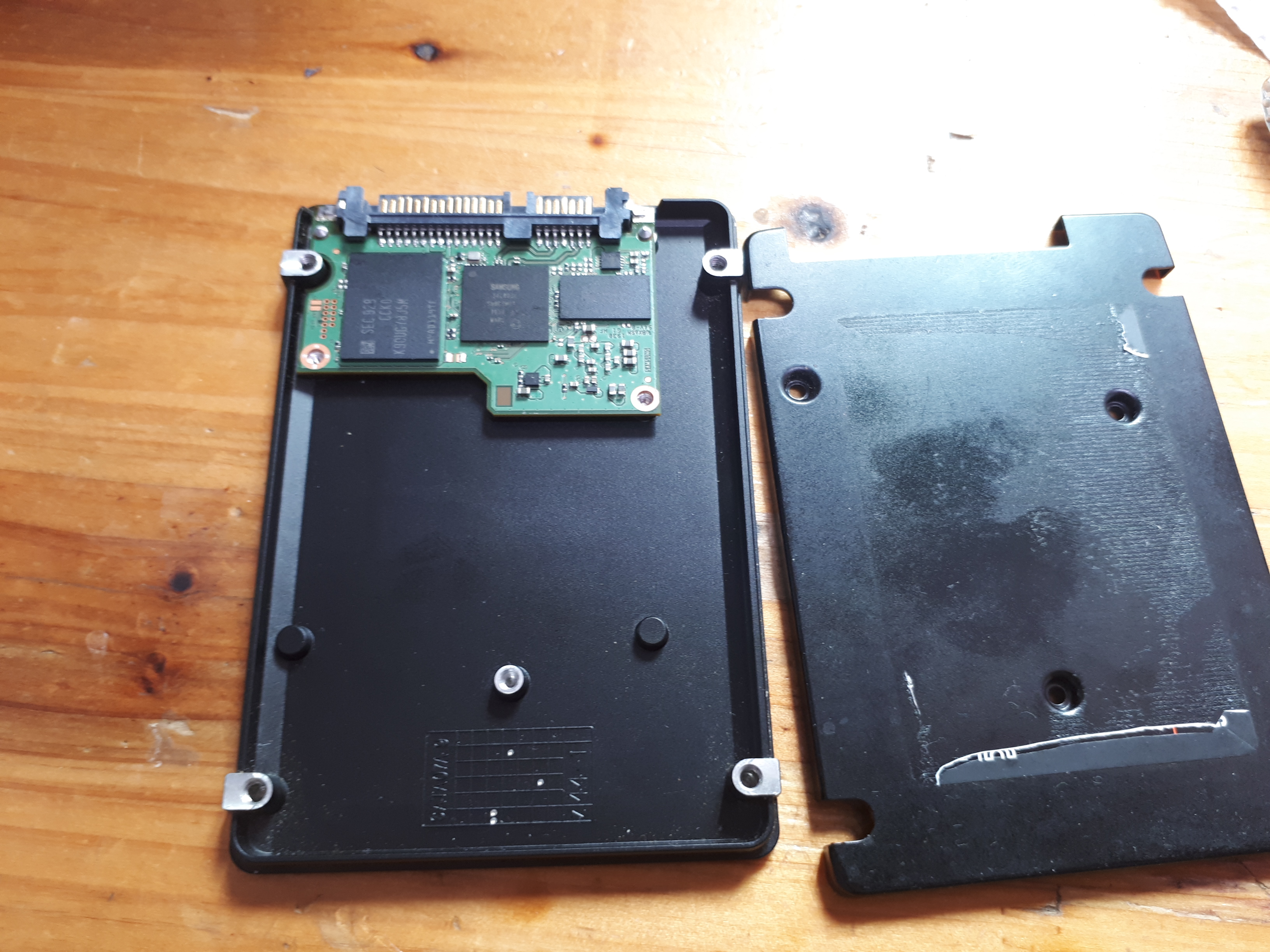

하우징을 분해해 보니 고정나사가 덜 채워져 있었습니다.

메일 주신 21일 이후 한 번 이상 분해를 해보셨던 모양입니다.







728x90

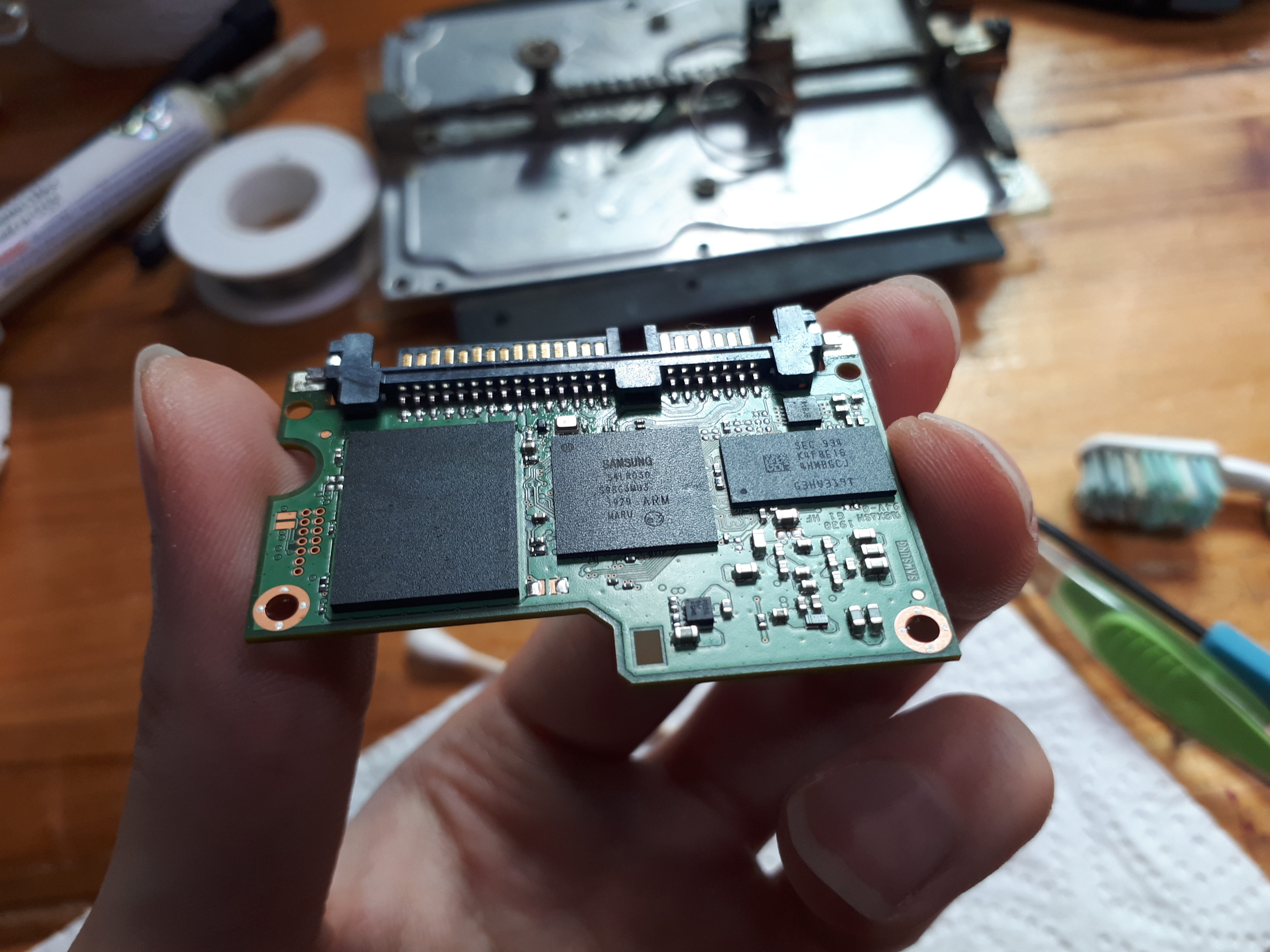

파손된 커넥터를 제거합니다.















캡톤 테이핑 후 PCB바이스에 고정합니다.















실장면을 정돈하고 새 커넥터를 준비합니다.













새 커넥터를 실장 합니다.













세척 후 건조합니다.

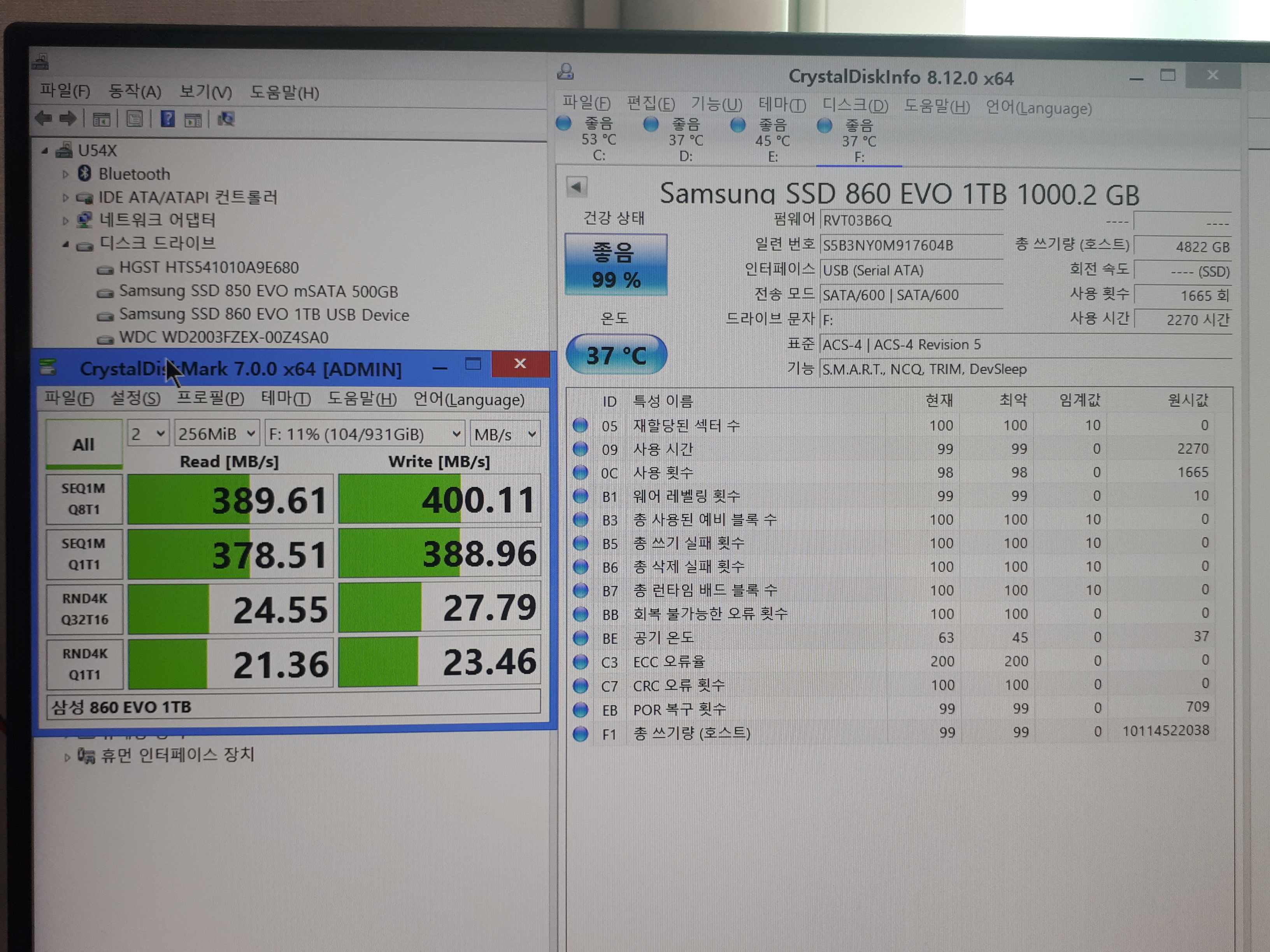

누드 상태로 USB to SATA 연결로 인식을 확인합니다.













오프셋 핀을 납으로 메우고 하우징을 조립합니다.

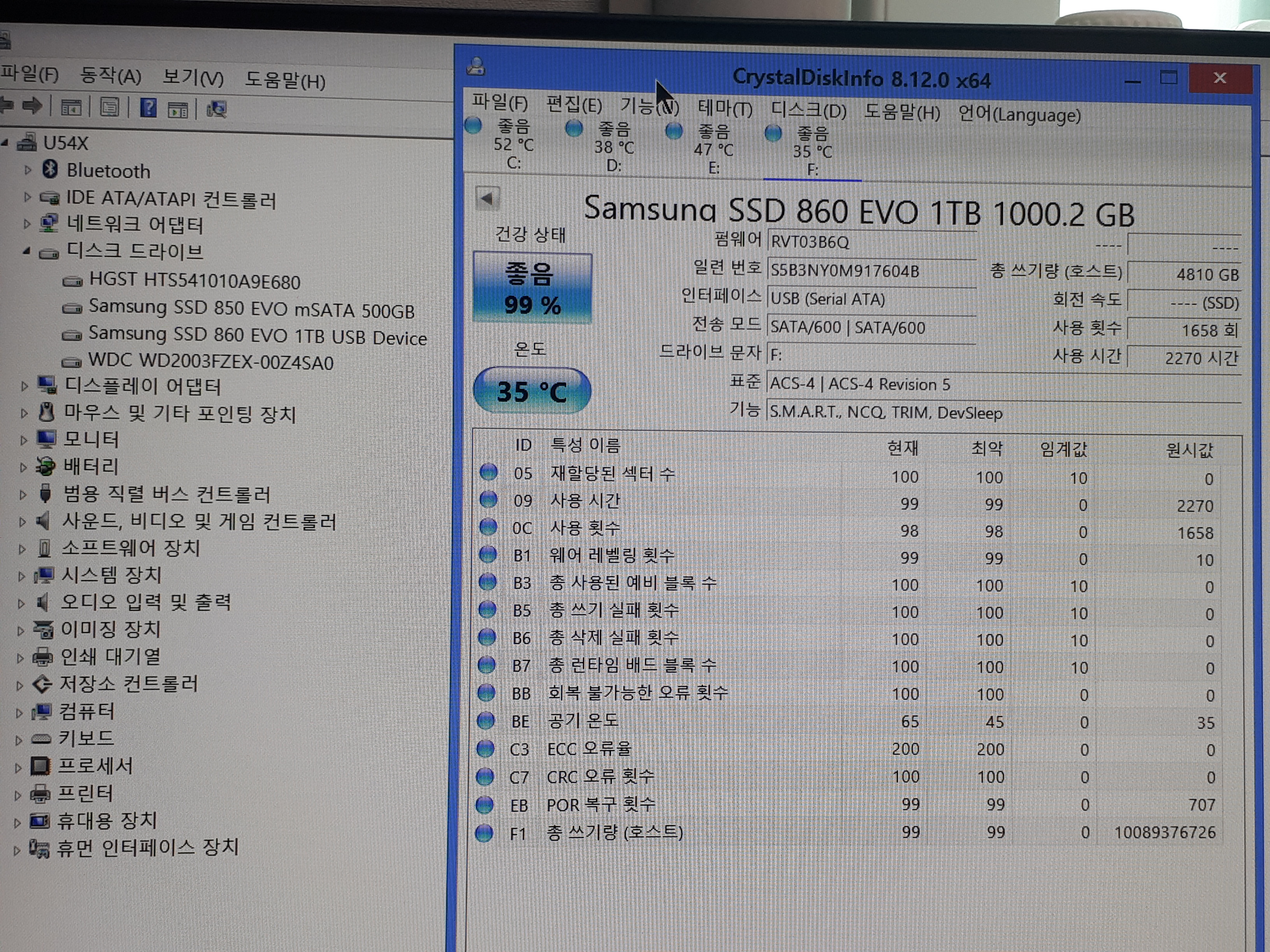

최종 확인입니다.







삼성 860 EVO 1TB의 SATA 커넥터 교체가 완료되었습니다.



감사합니다.
