이연*님 WD GOLD (추정) HDD PCB BIOS ROM CHIP 이식 수리

10월 26일 메일이 옵니다.

https://yame-2.tistory.com/239#comment17531447

장성*님 WD 8TB (WD80EMAZ) BIOS ROM CHIP 교체.

이 작업기 내용에 의뢰자 실수와 동일 증상이고 스페어 PCB가 있으니 롬 칩을 옮겨달란 내용이었습니다.

메일에 모델명 언급이 없어 위 작업기의 모델과 같은가 보다 했습니다.



시간이 흐르고





11월 5일 오늘...

택배 도착...





동일 모델이 아닙니다 ㅜㅜ

동일 모델인 줄 알고 수락했는데요. 헐~



정확한 모델은 알 수 없고,

PCB넘버링으로 찾아보니 웨스턴 디지털 GOLD 18TB 이상 모델인 듯싶습니다.

GOLD 10TB 이하 모델들은 PCB모양이 다르네요.

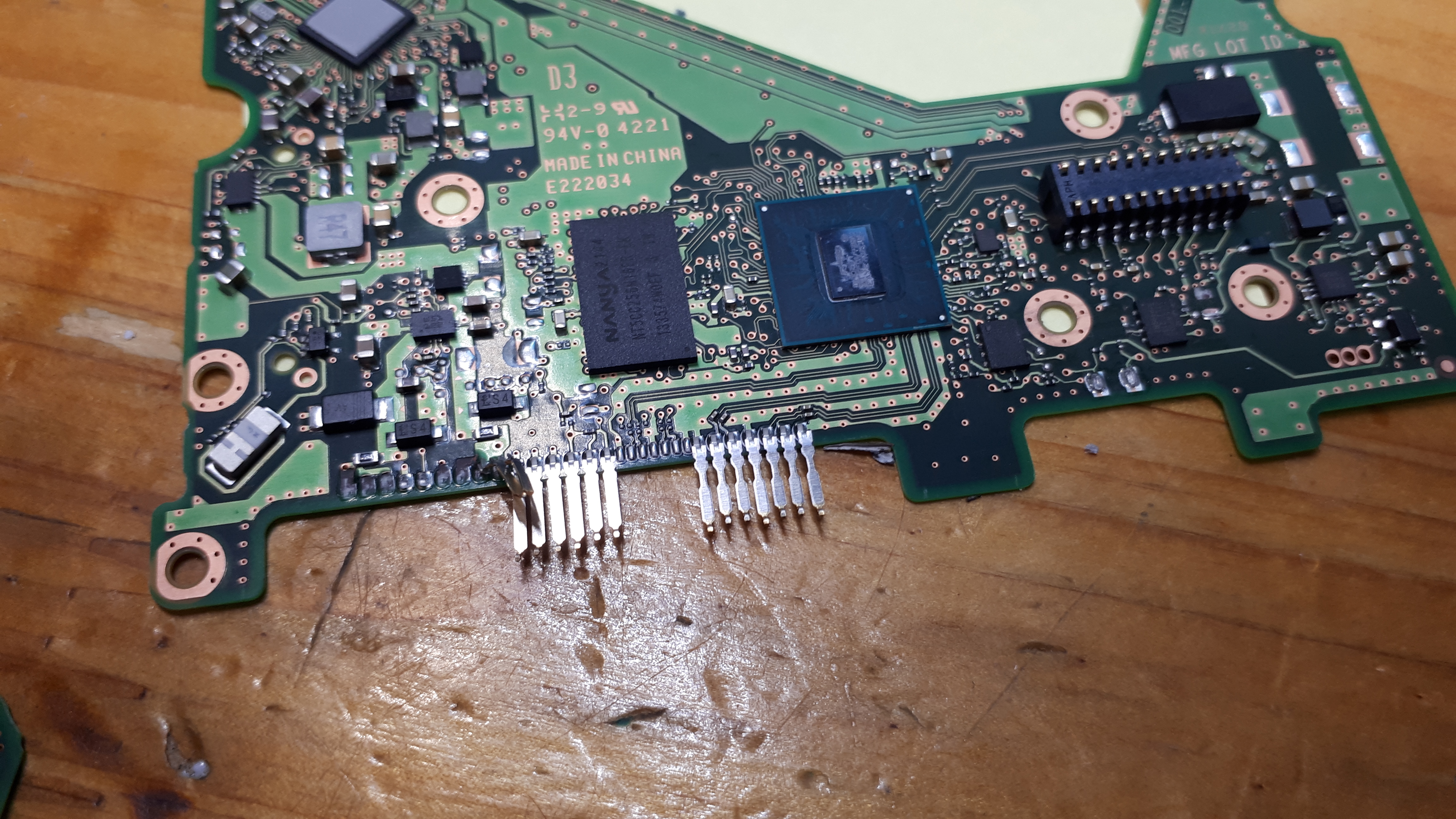

커넥터 자체는 아작이 난 상태.

퓨즈 끊어짐, 다이오드 붙음 증상도 있습니다.



전원을 잘못 넣으면 전원부 소자는 불량이 생기지만,

커넥터는 외력이...........



728x90

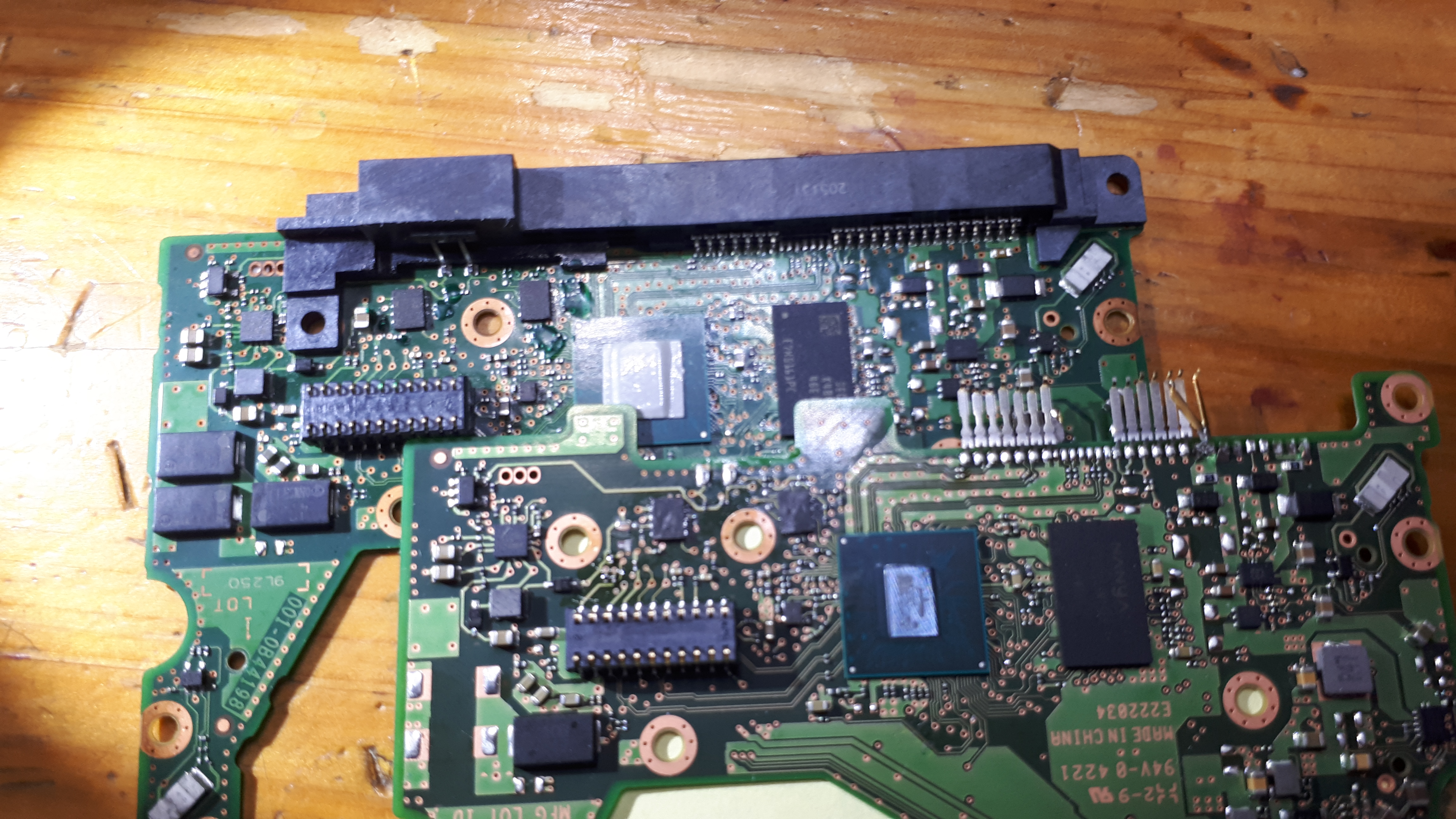

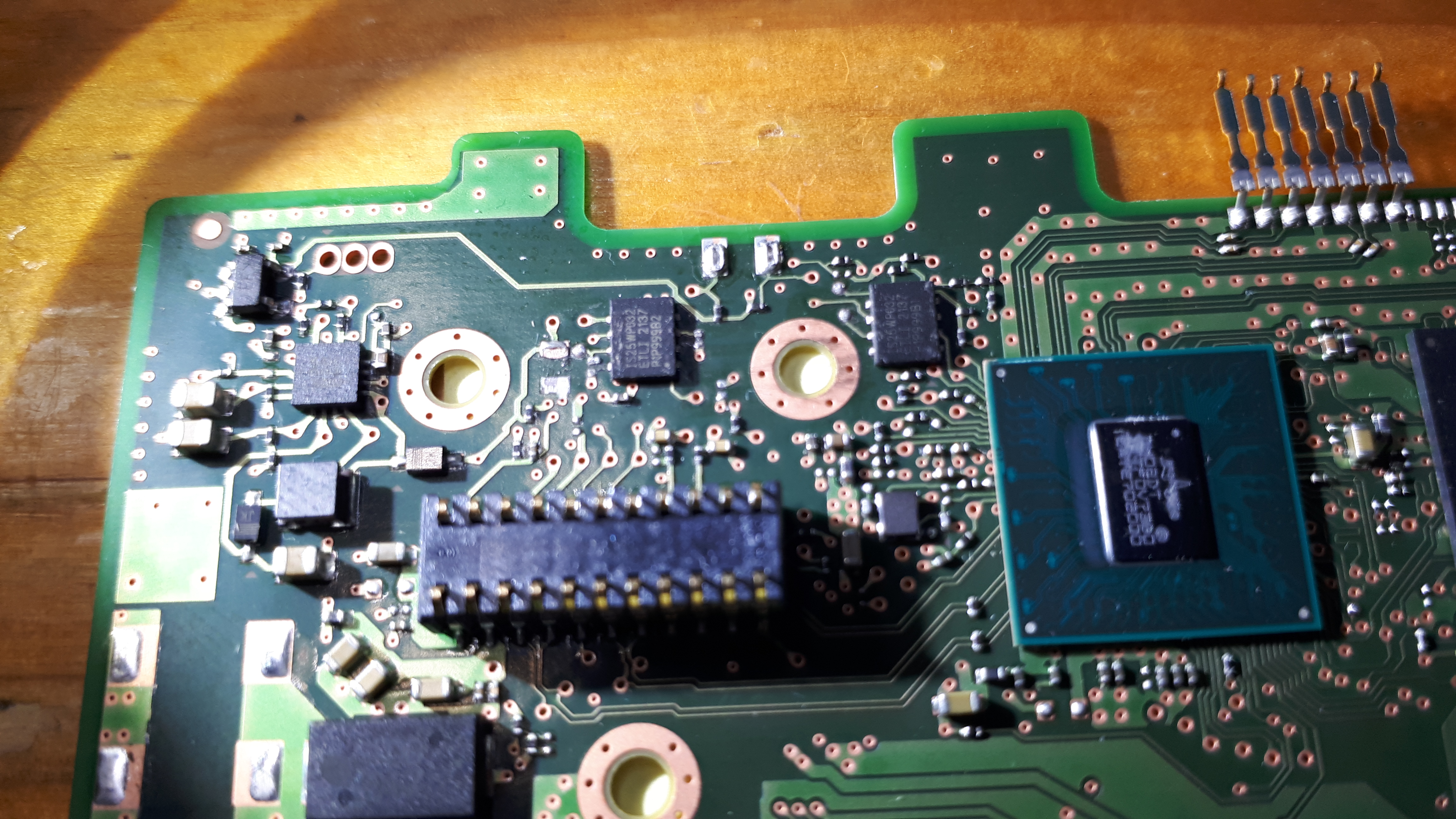

스페어 PCB의 커넥터 부분

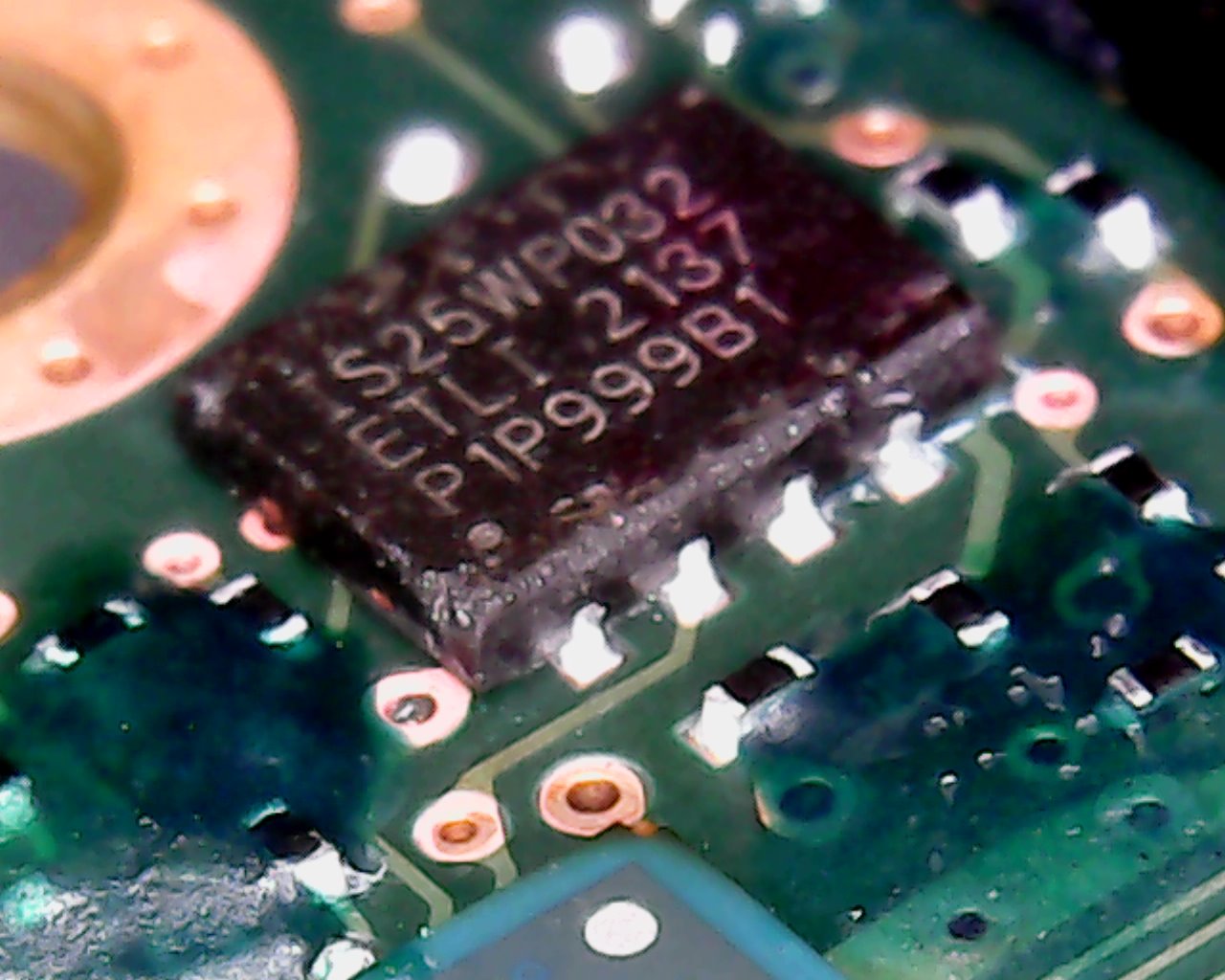

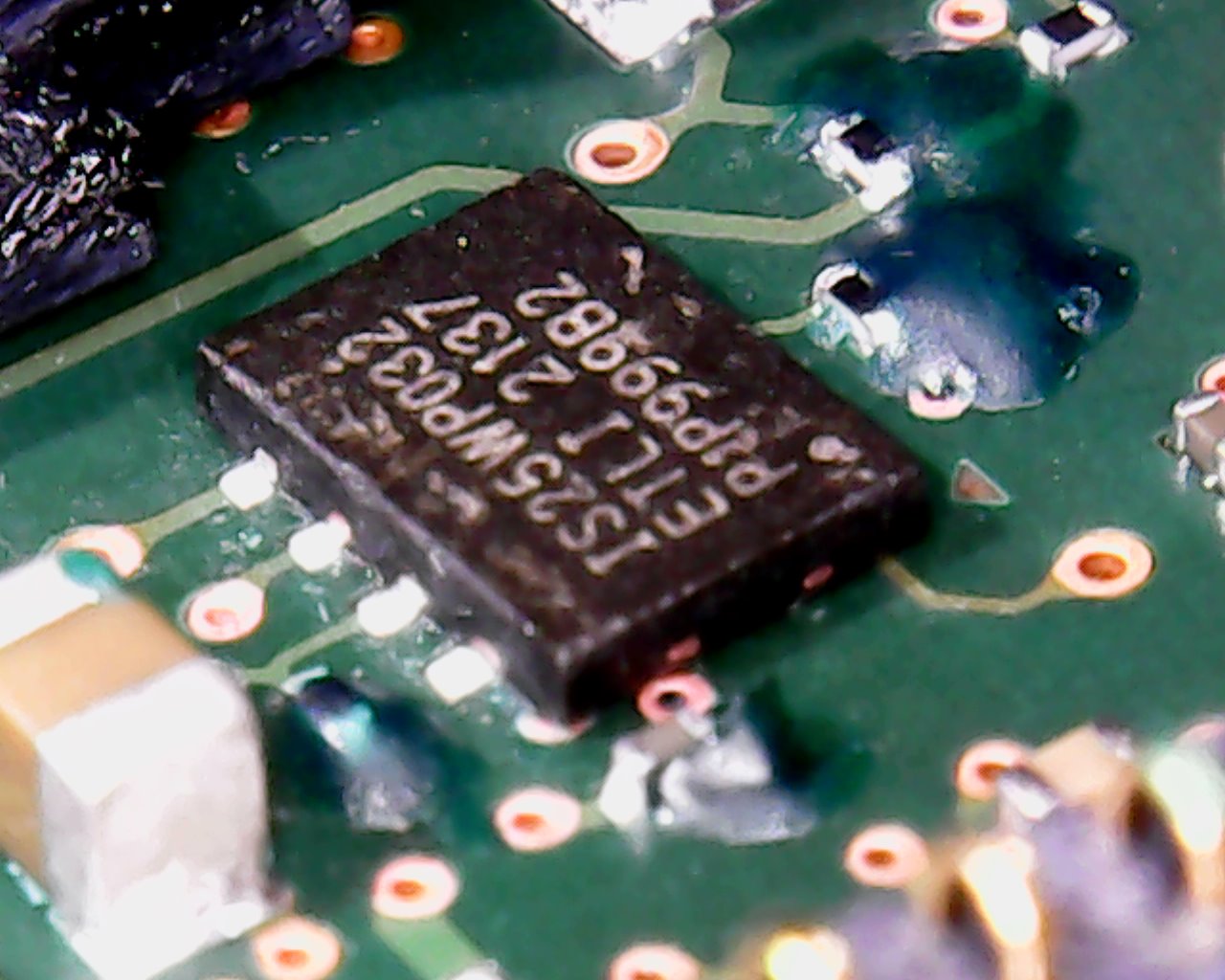

스페어 PCB의 롬 칩 위치,

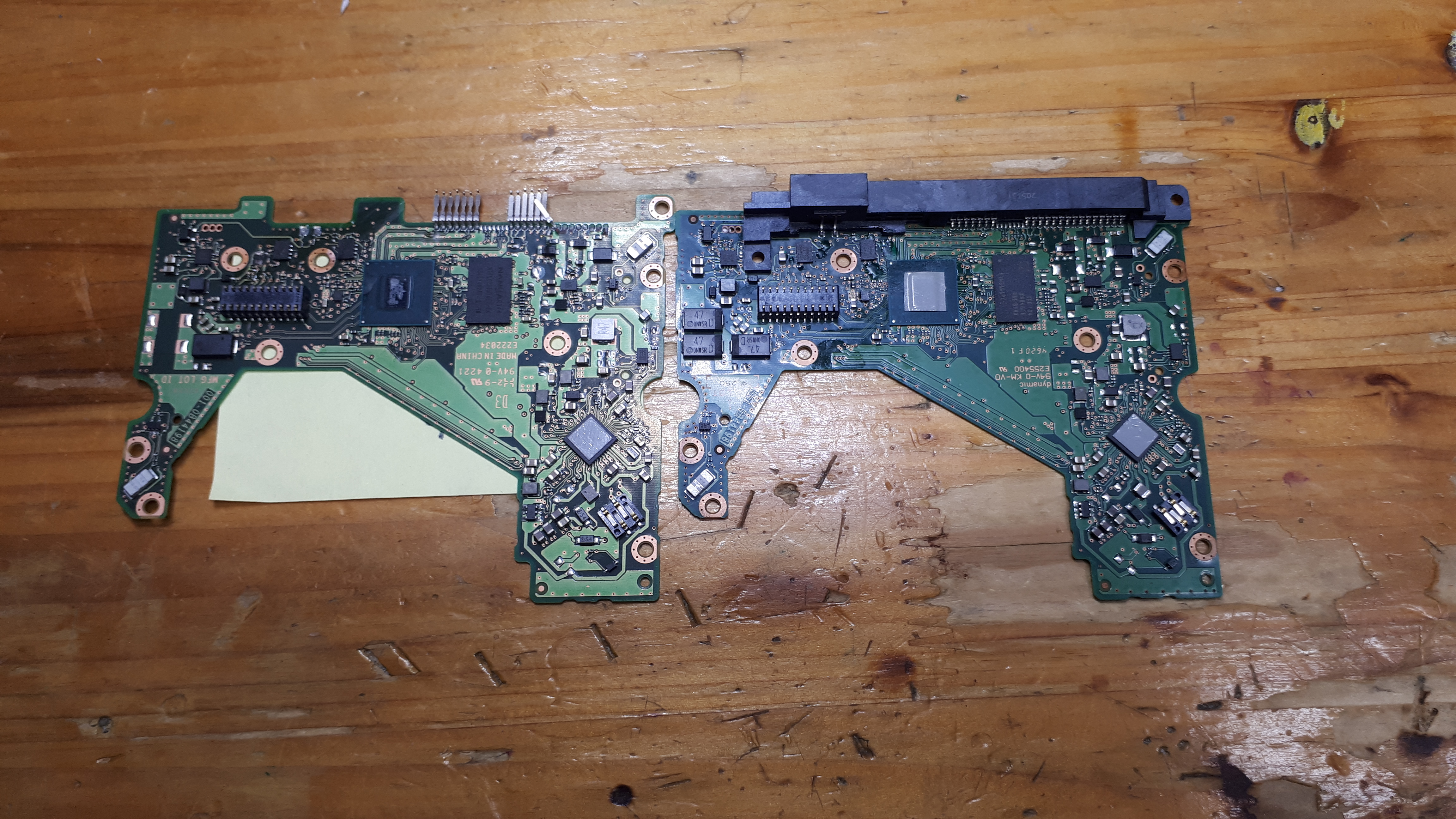

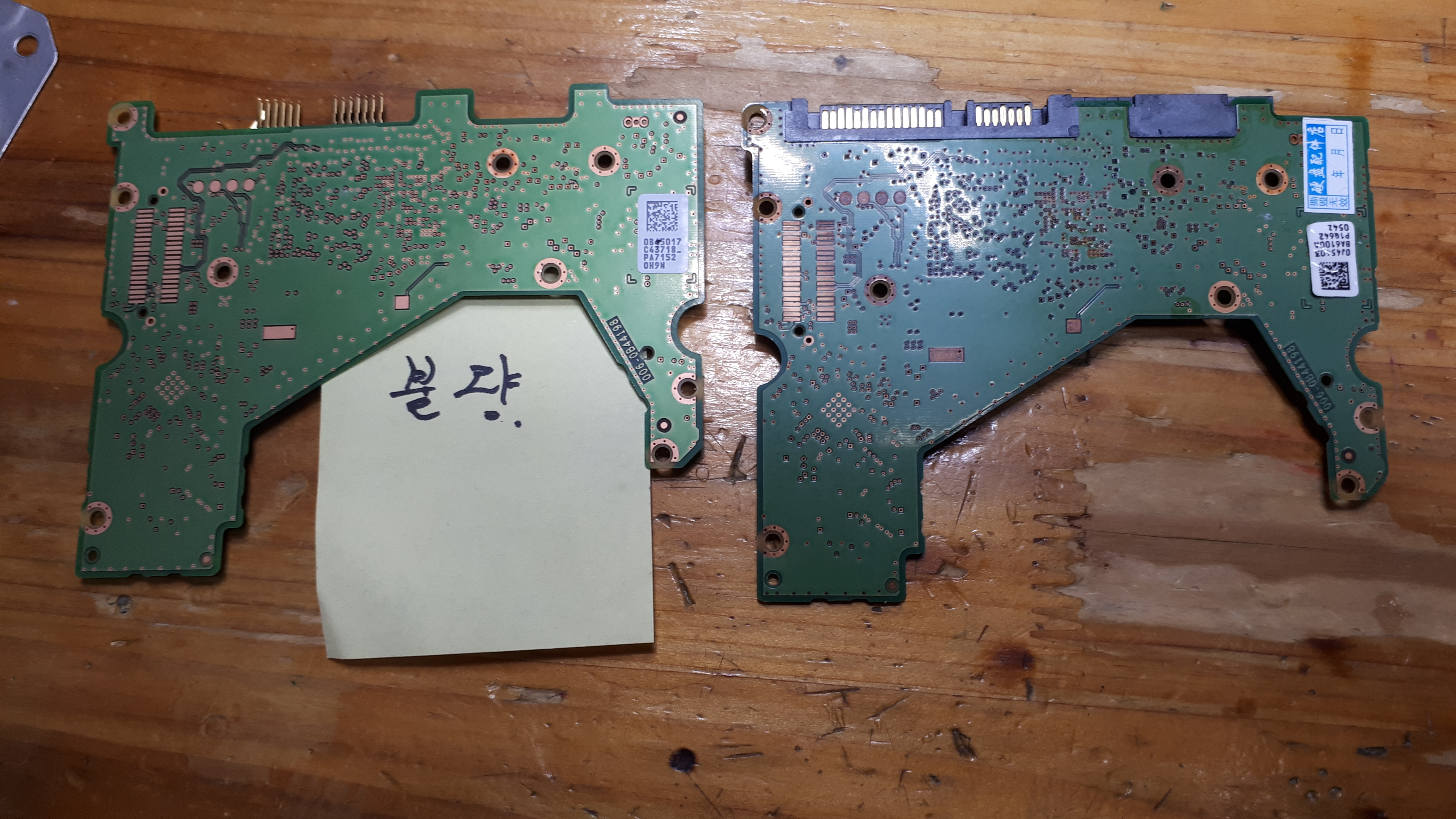

스페어 PCB가 사용되어야 할 부분입니다.

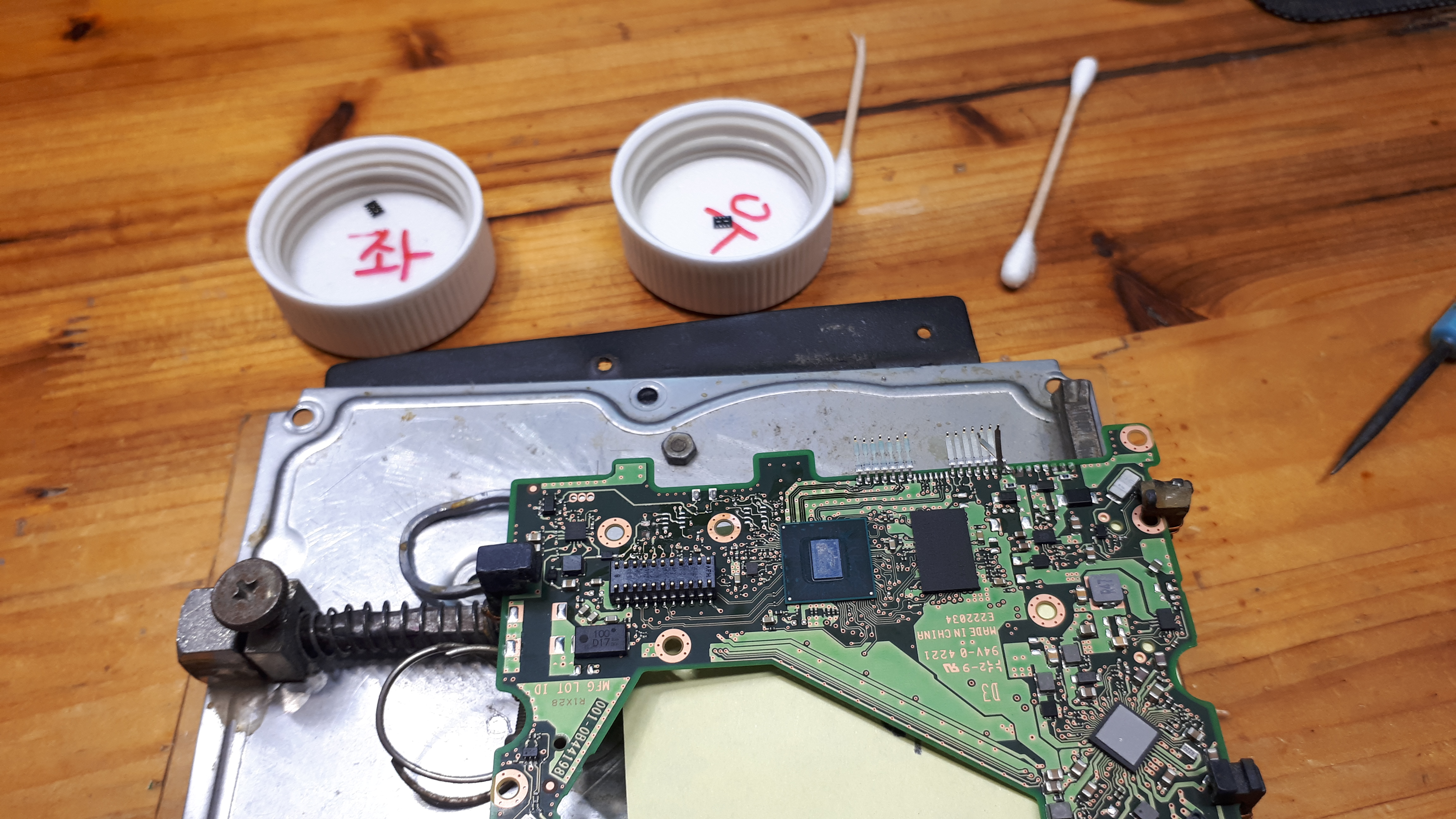

원래의 PCB의 롬 칩 위치입니다.

롬 칩 주변 소자 몇몇 개가 뜯긴 흔적이..



원래의 PCB는 재사용이 어렵다고 판단.

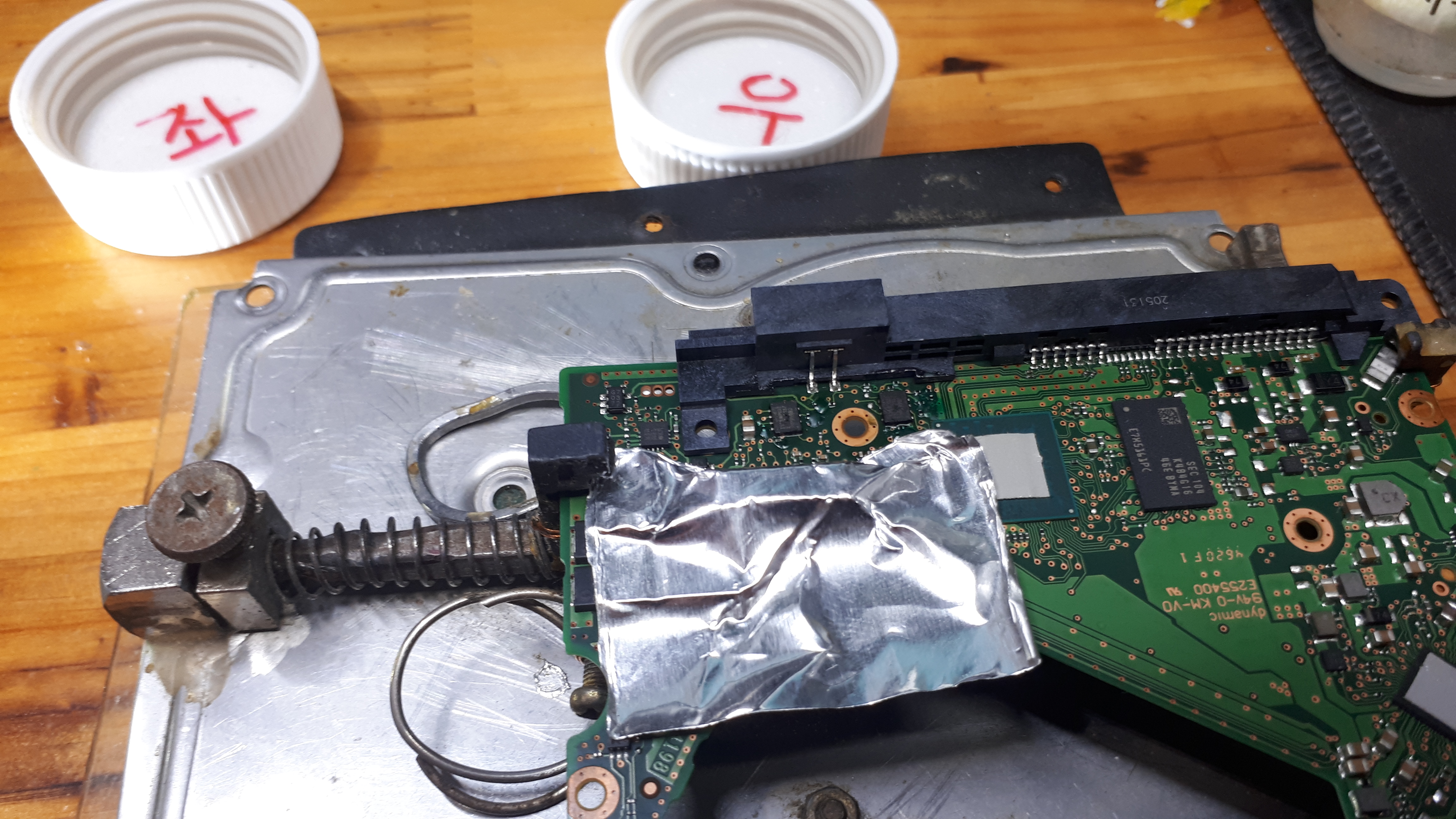

특별한 마스킹 조치 없이 롬 칩을 적출합니다.













다시 사용해야 할 스페어 PCB는 롬 칩 주변 소자가 이탈하면 골치 아파지므로...

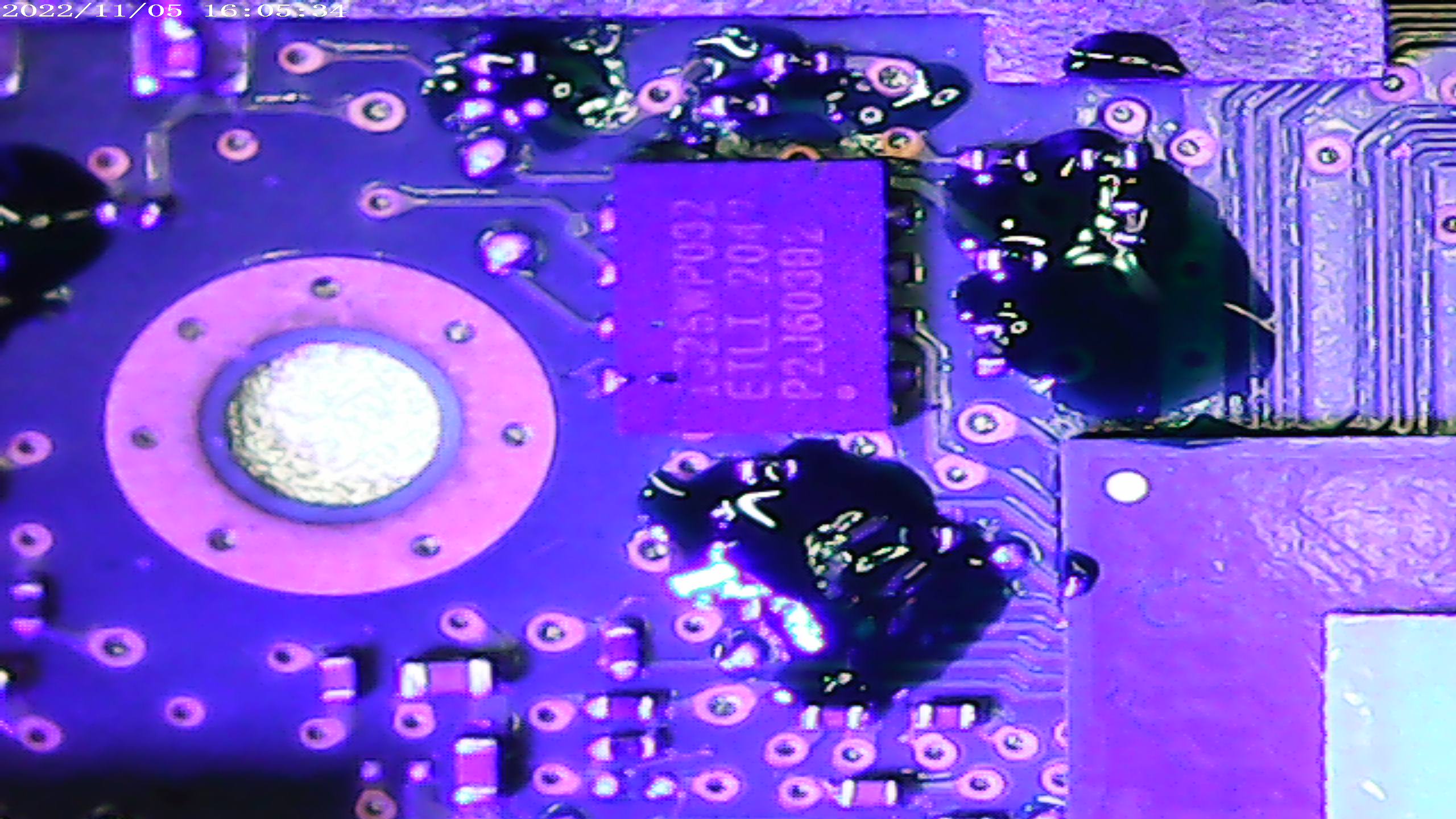

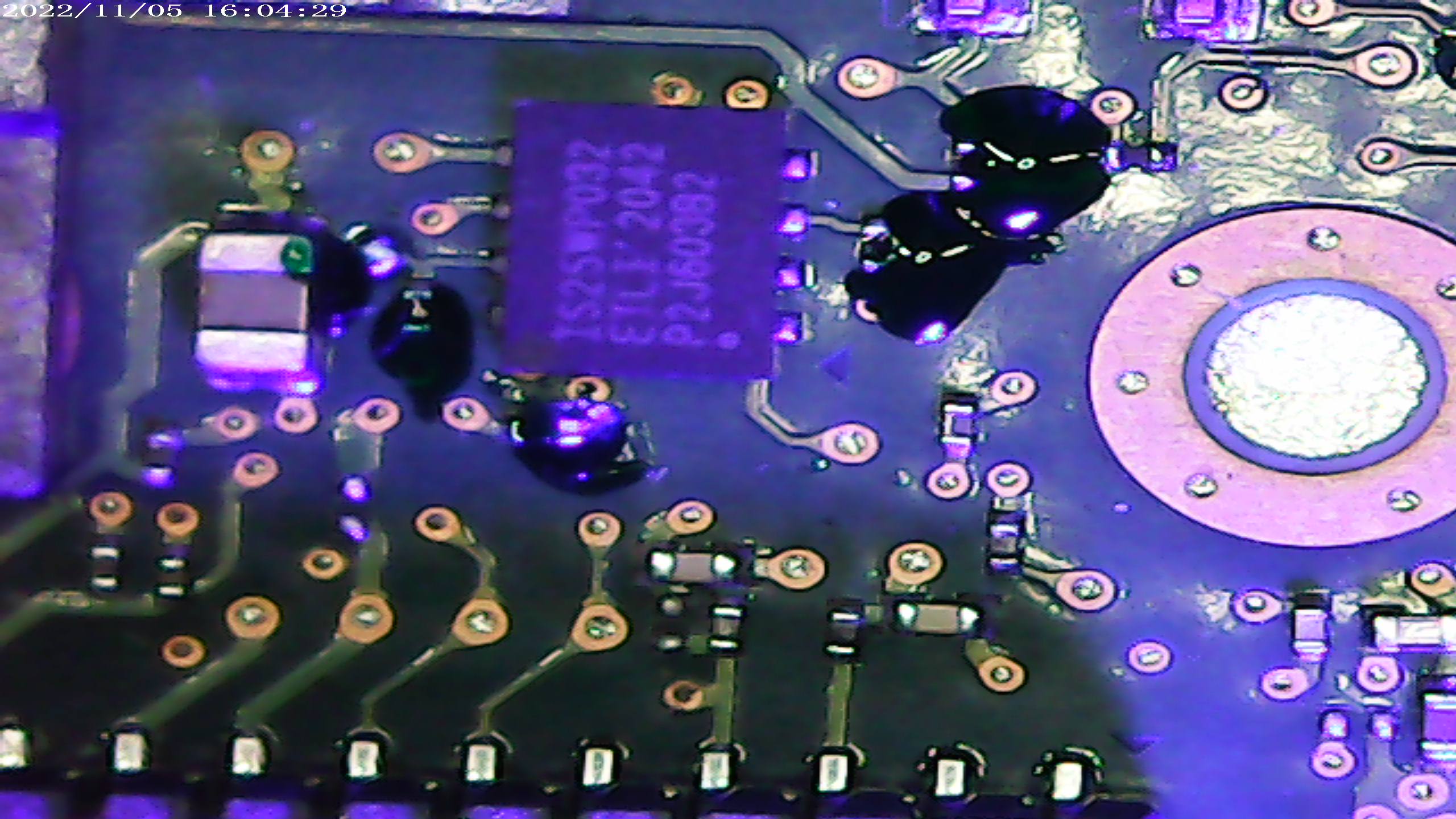

UV솔더 마스크로 본딩 작업을 진행하고 적출합니다.







롬 칩 순번, 방향이 바뀌지 않게 차례로  실장 합니다.

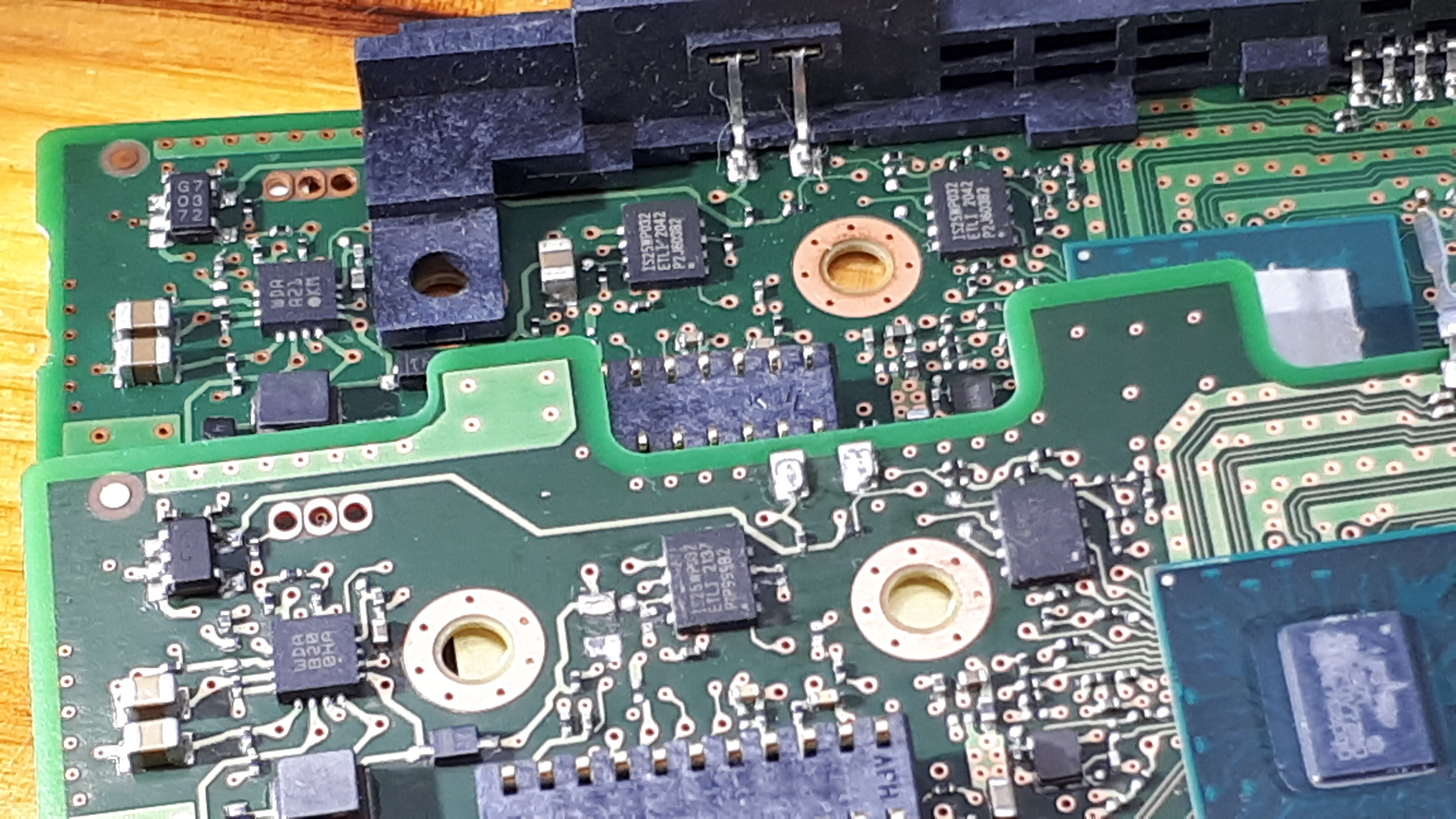

USB 현미경으로 땜 검수를 합니다.

주변 소자 이탈 없이 잘 붙었습니다.





스페어 PCB에서 적출한 롬 칩은 원래의 PCB에 대충 실장해 두었네요.







WD GOLD HDD PCB의 롬 칩 이식이 완료되었습니다

무사 인식되길 바라며...





감사합니다.
