블랙타이거님 WD 12TB HDD (WD120EMFZ) SATA 커넥터 수리

1일 메일이 옵니다.

본체 교체하다 충격이 있었는지 파손이 되었답니다.



교체하면서 잘 사용하던  My Passport도 사용이 안 된답니다.

CMOS에서는 인식하나 윈도우에서는 인식이 안 된다 하여 같이 부탁하셨는데요.





 My Passport 인식 문제는 제가 해결할 수 있는 부분이 아니기에 제외해 주시길 부탁드렸습니다.









오늘 (7일) 오후 두 시경 도착한 실물.

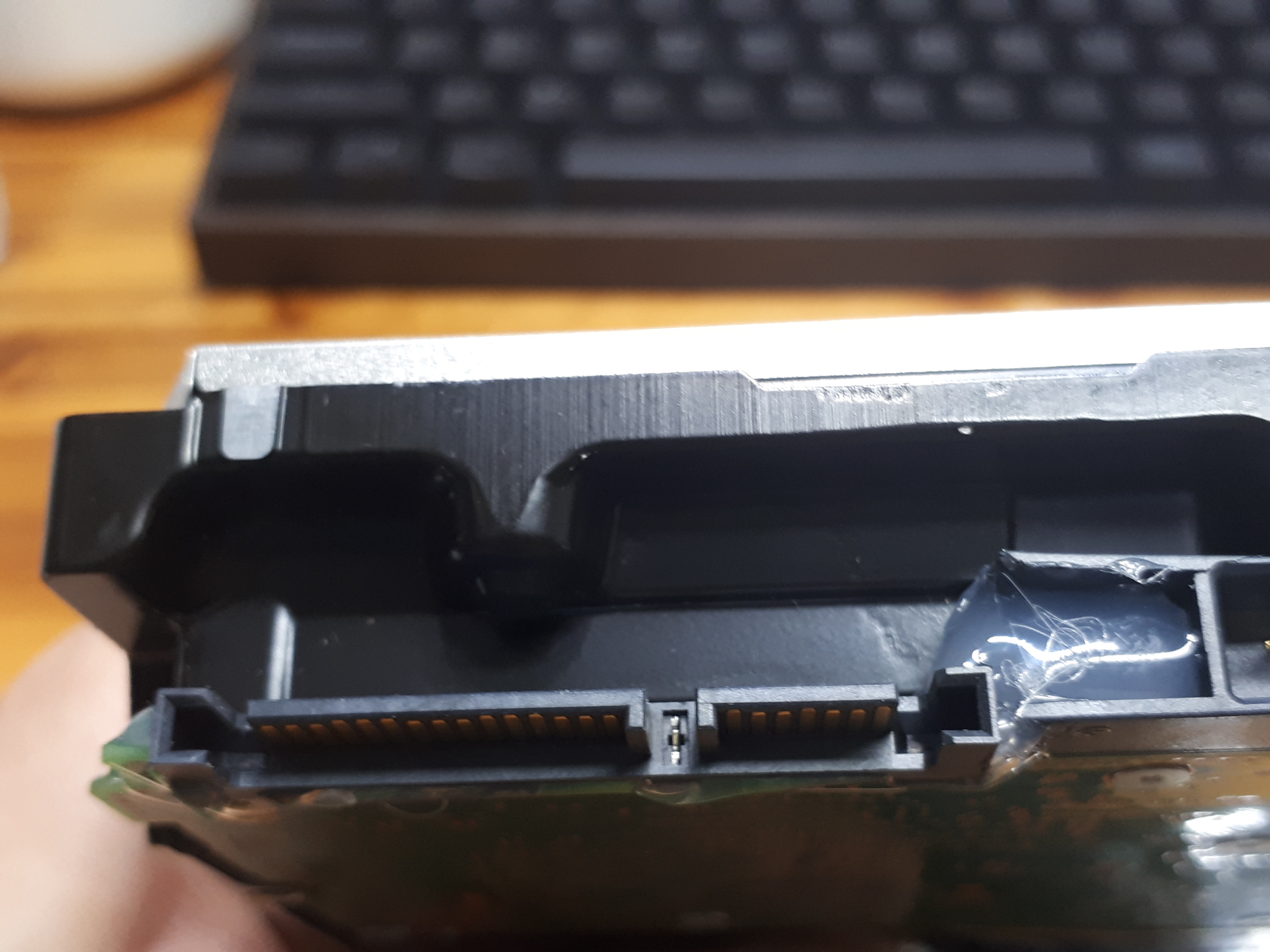

파손 부위입니다.







SATA 3.3 이슈로 일부 모델은 3.3V부분에 전원이 인가되지 않아야 인식을 해서 이런 식으로 붙여 두시는데요.

일반적인 테이프가 아닌 반창고 인 듯한 재질의 테이프입니다. 두껍습니다.





교체될 커넥터에도 이 테이프를 붙이고 케이블 삽입 시도 시,

커넥터가 통째로 꺾여버릴 가능성도 있기에 교체 과정에서 조치를 취해주겠습니다.



728x90

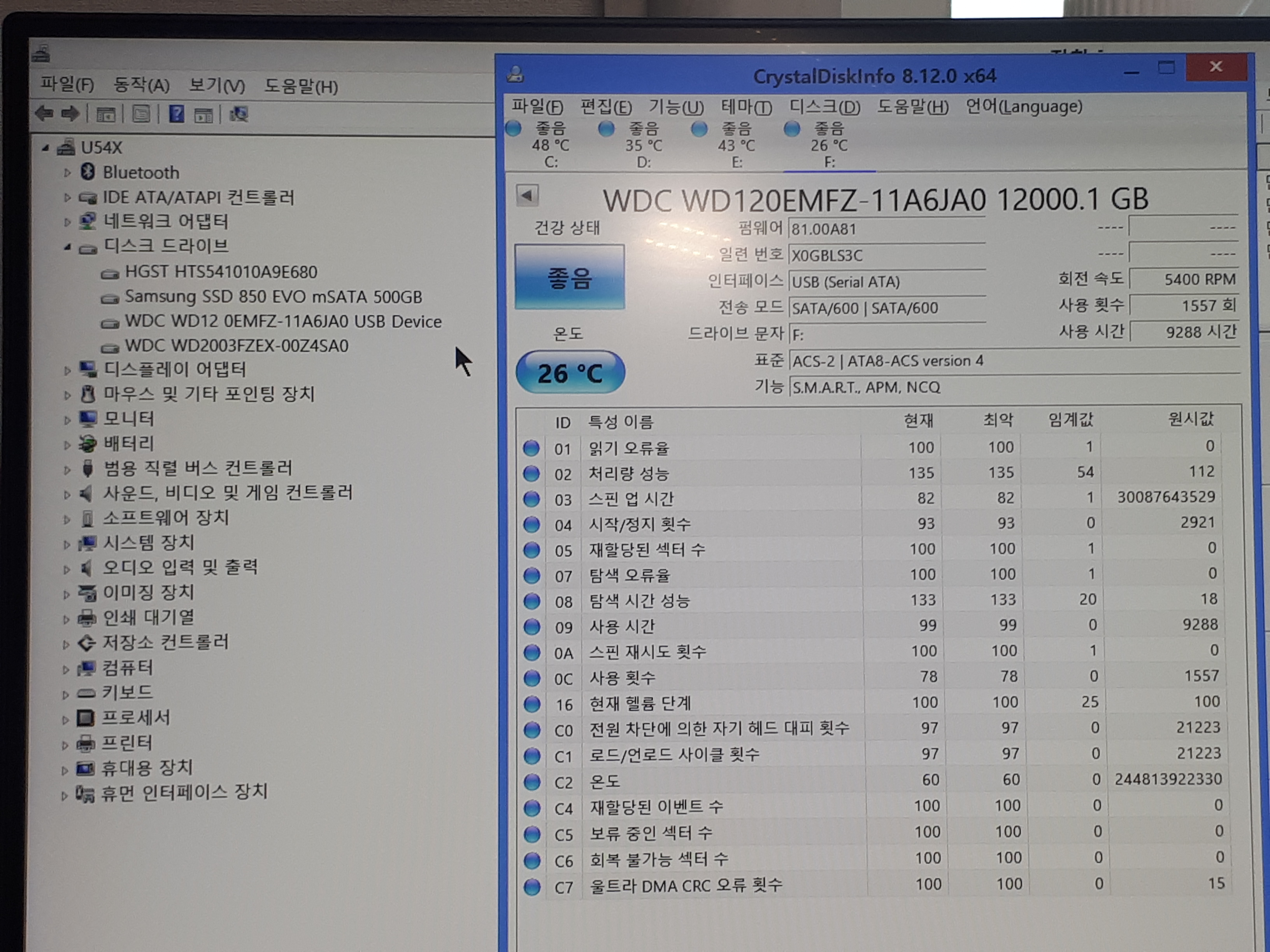

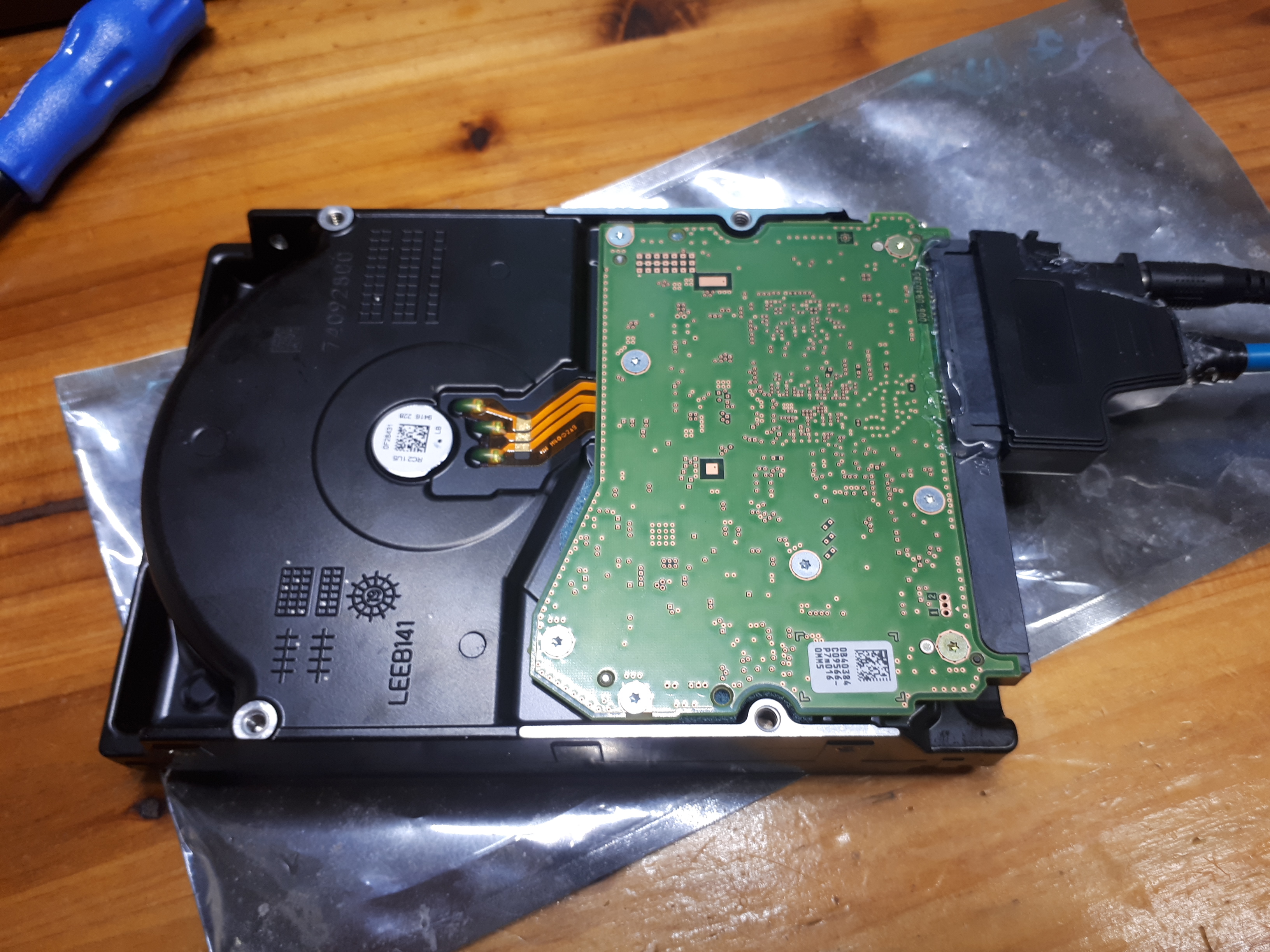

핀 정렬 후 USB to SATA연결로 인식을 확인합니다,

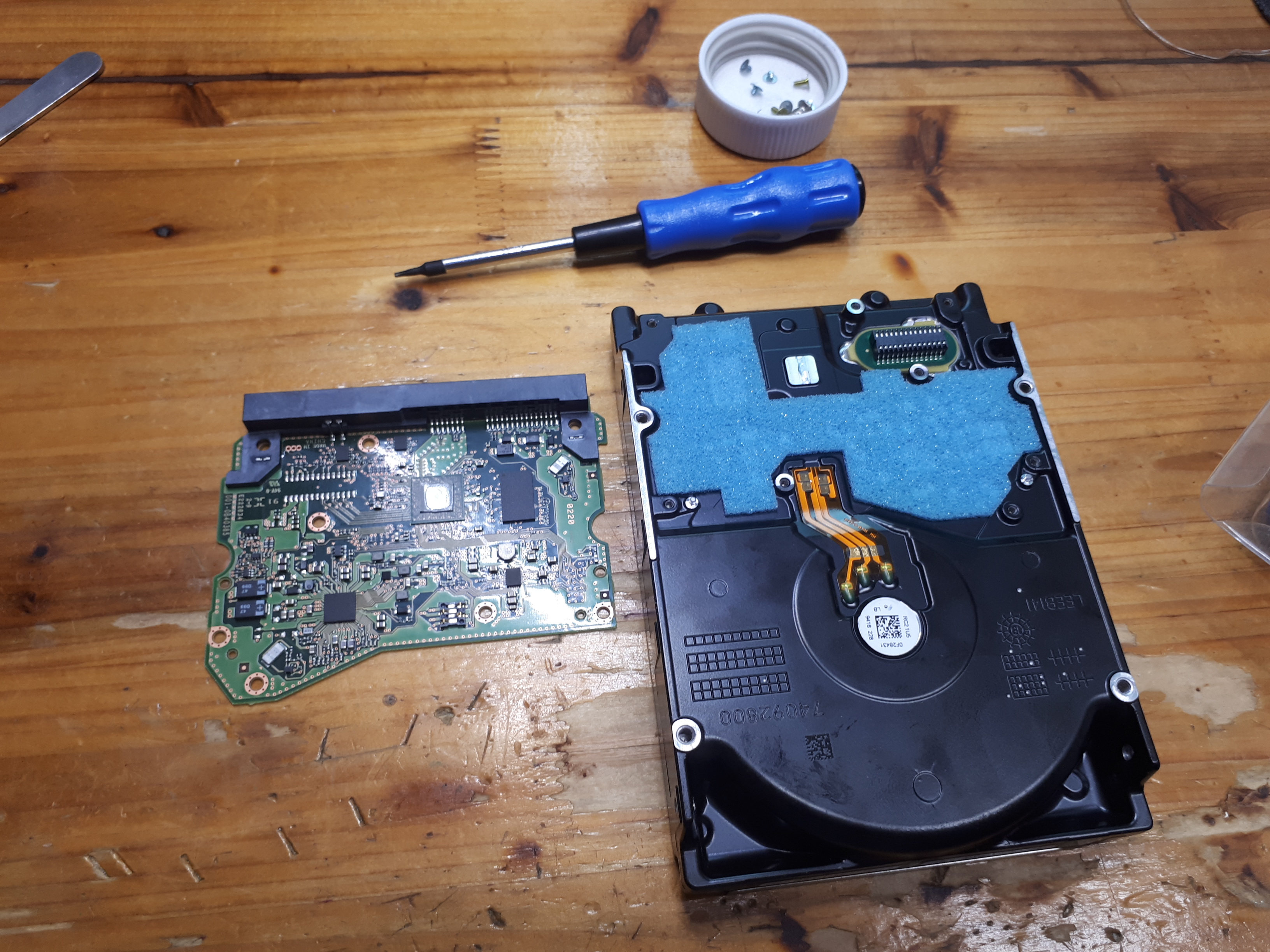

모든 고정나사를 풀어 PCB를 분리합니다.

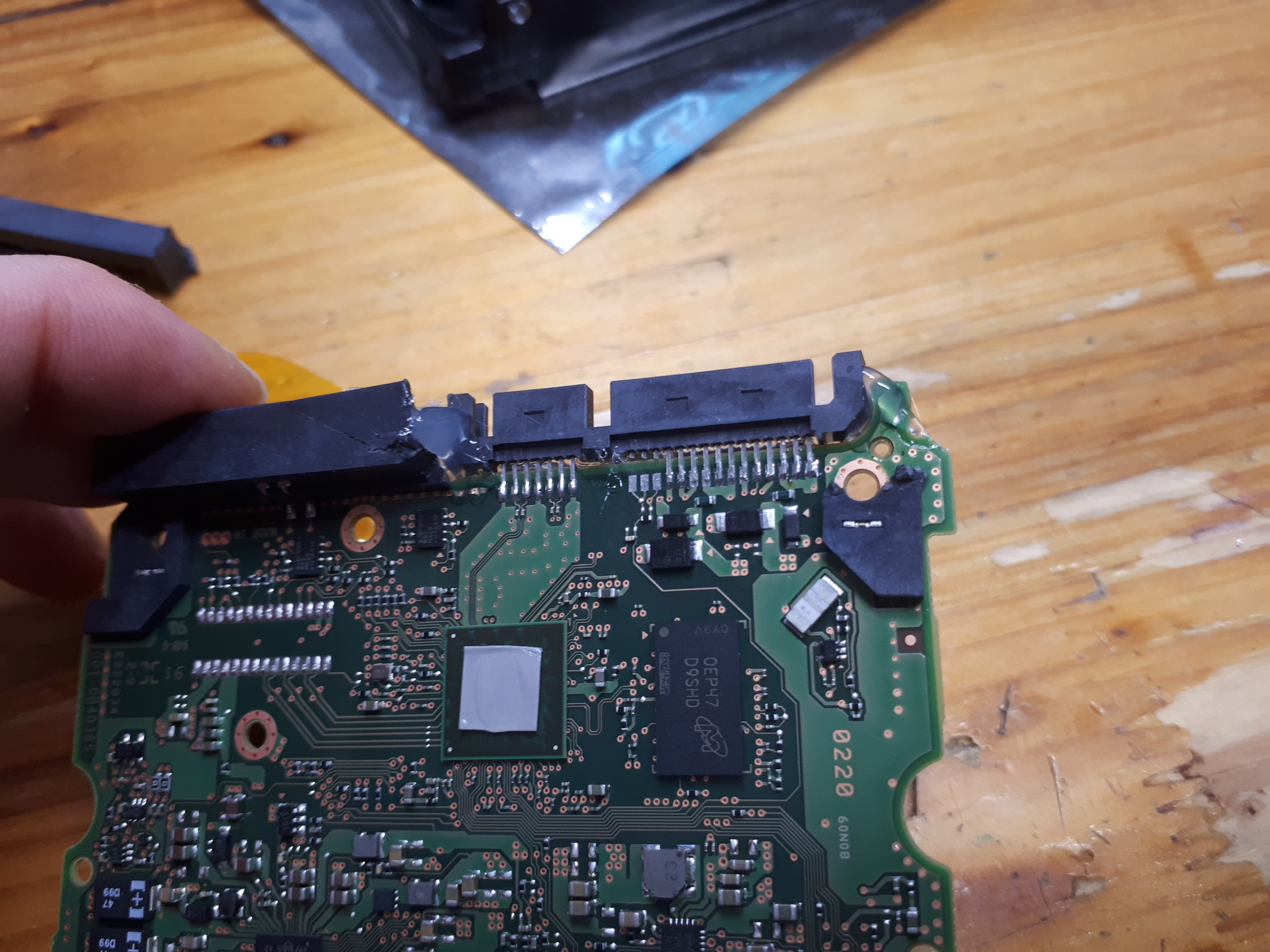

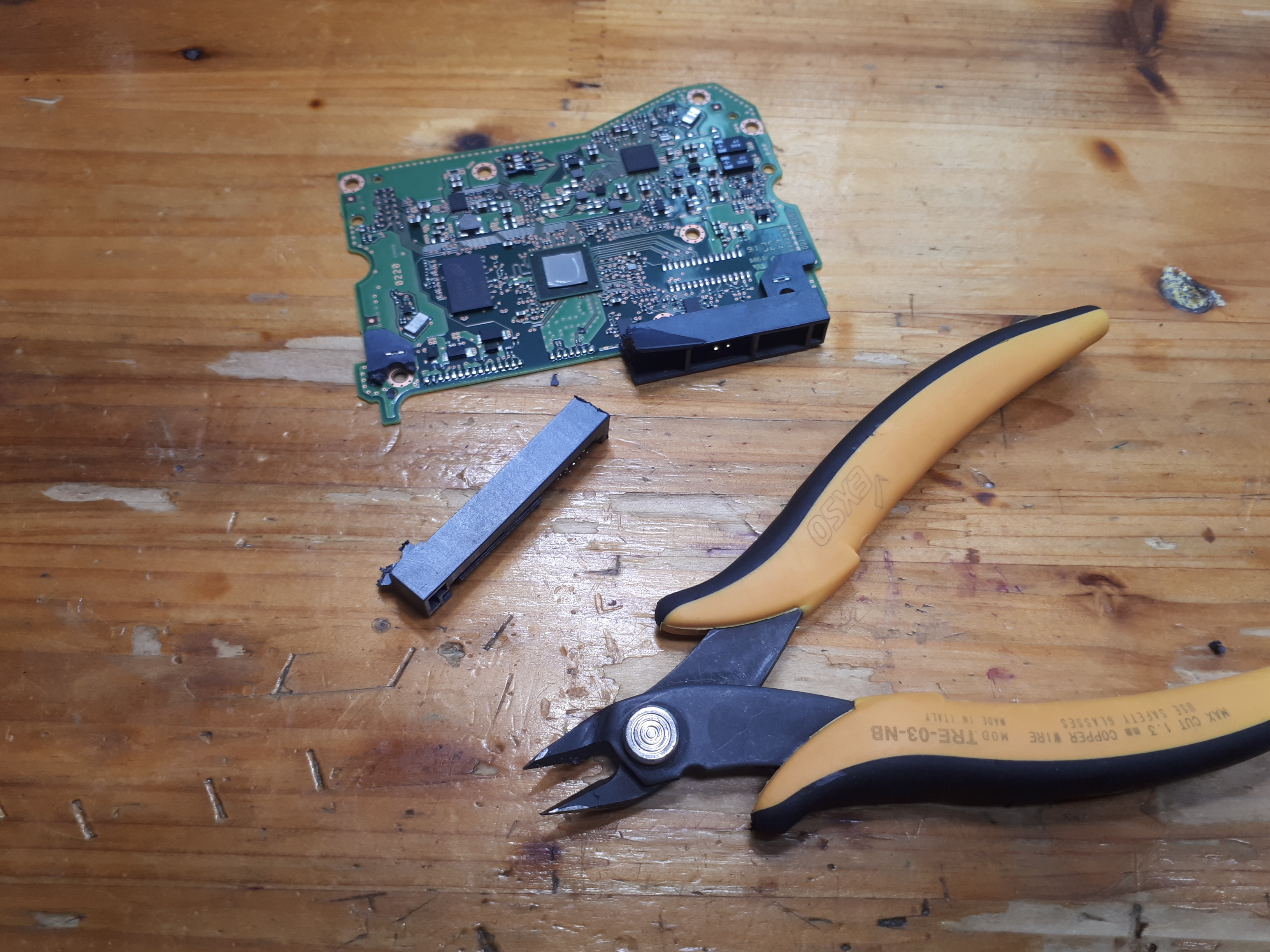

니퍼로 파손 커넥터를 제거합니다.

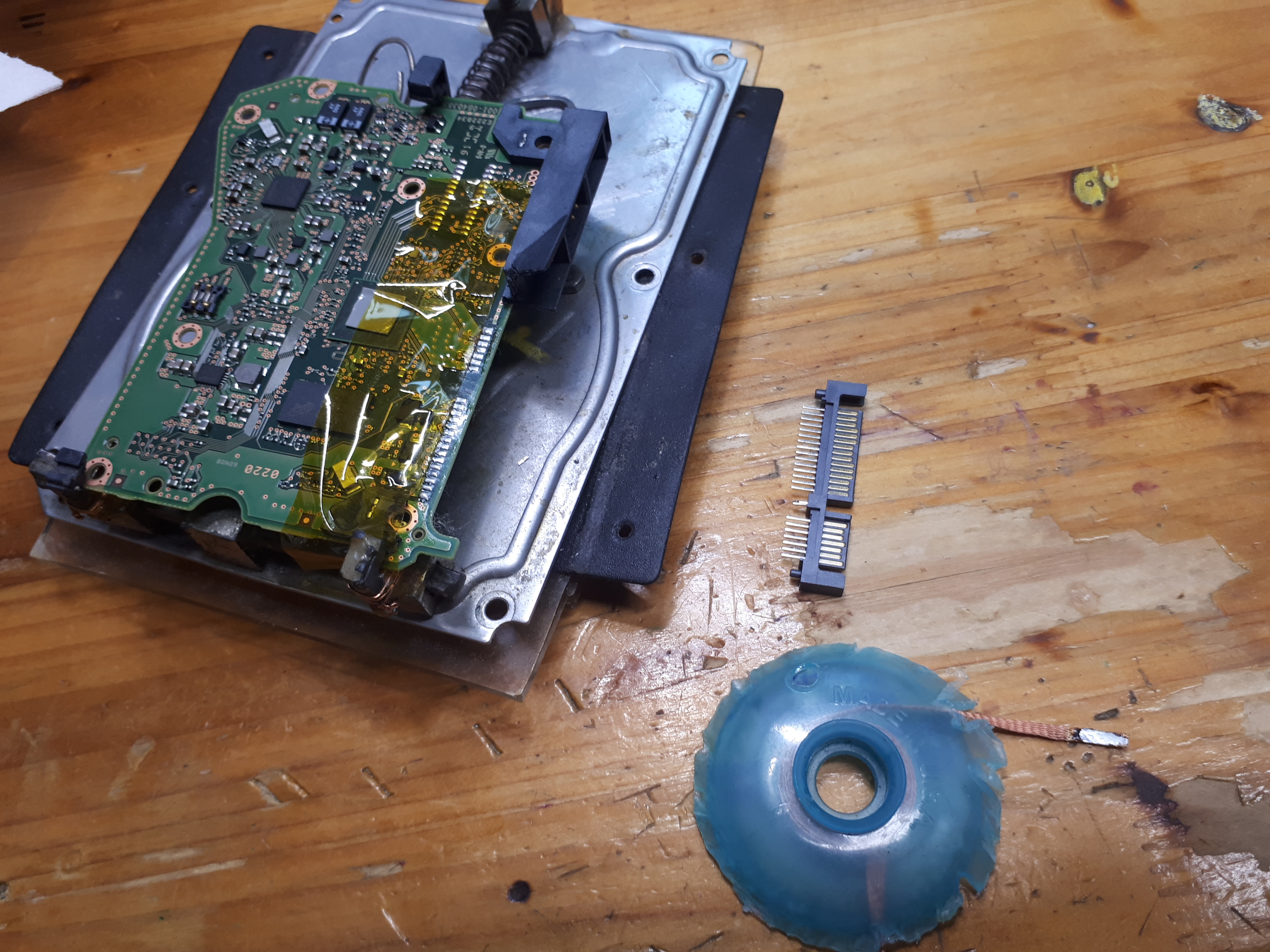

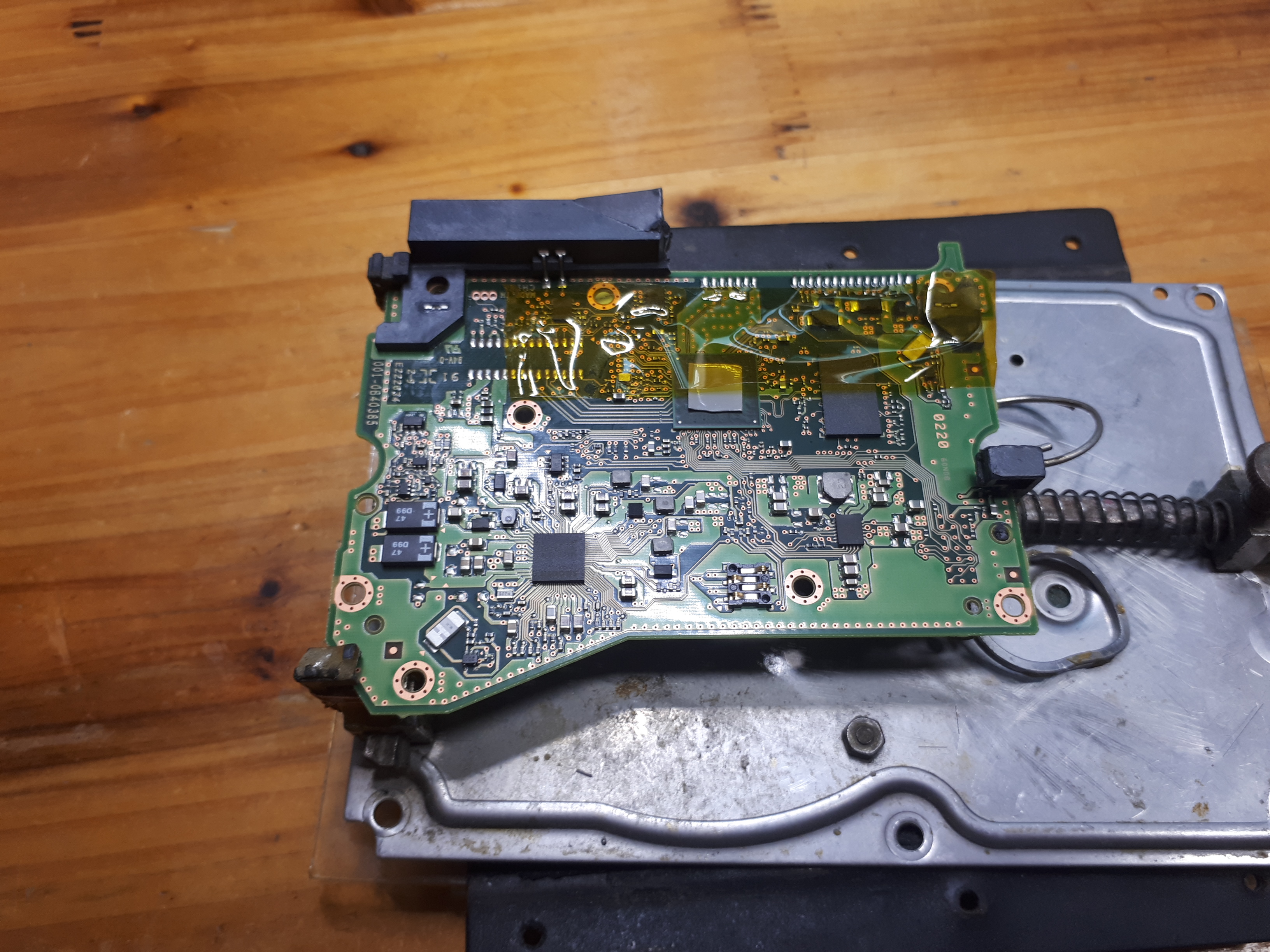

캡톤 테이핑 후 PCB바이스에 거치합니다.

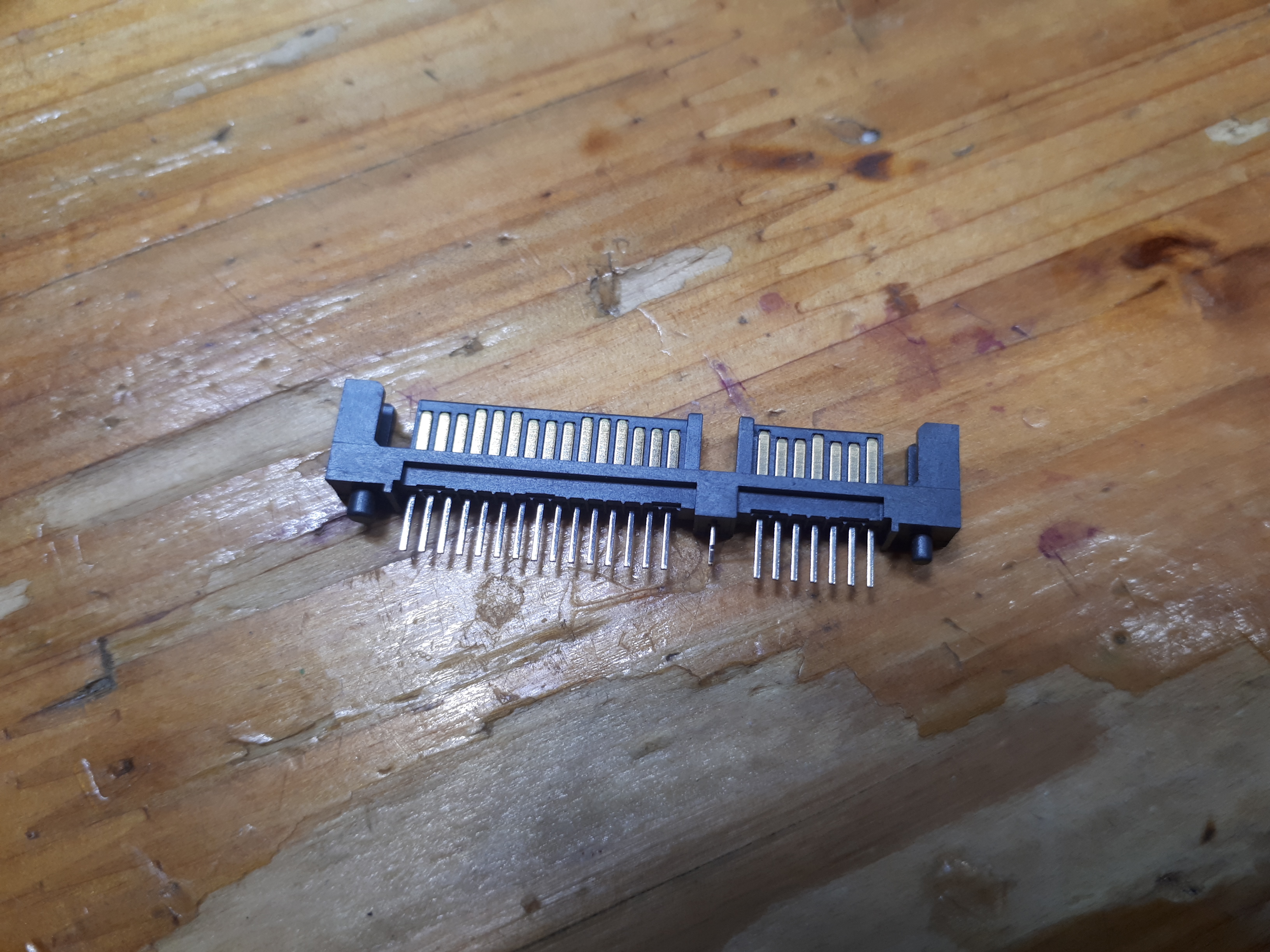

실장면을 정돈하고 새 커넥터를 준비합니다.

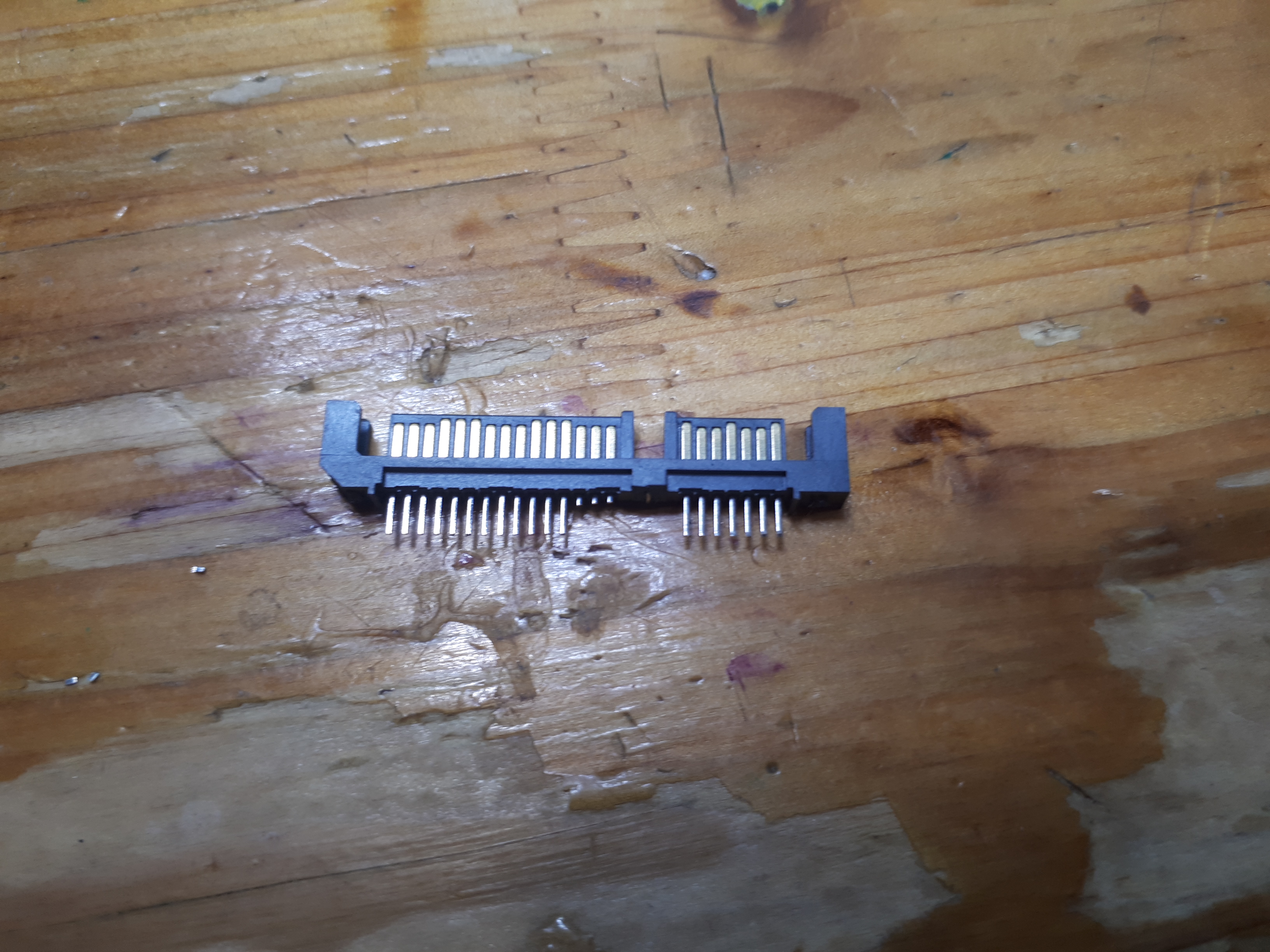

새 커넥터를 가공합니다.









가공한 새 커넥터를 실장 합니다.











세척 후 건조합니다.











주요 포인트 위치의 나사만 채웁니다.

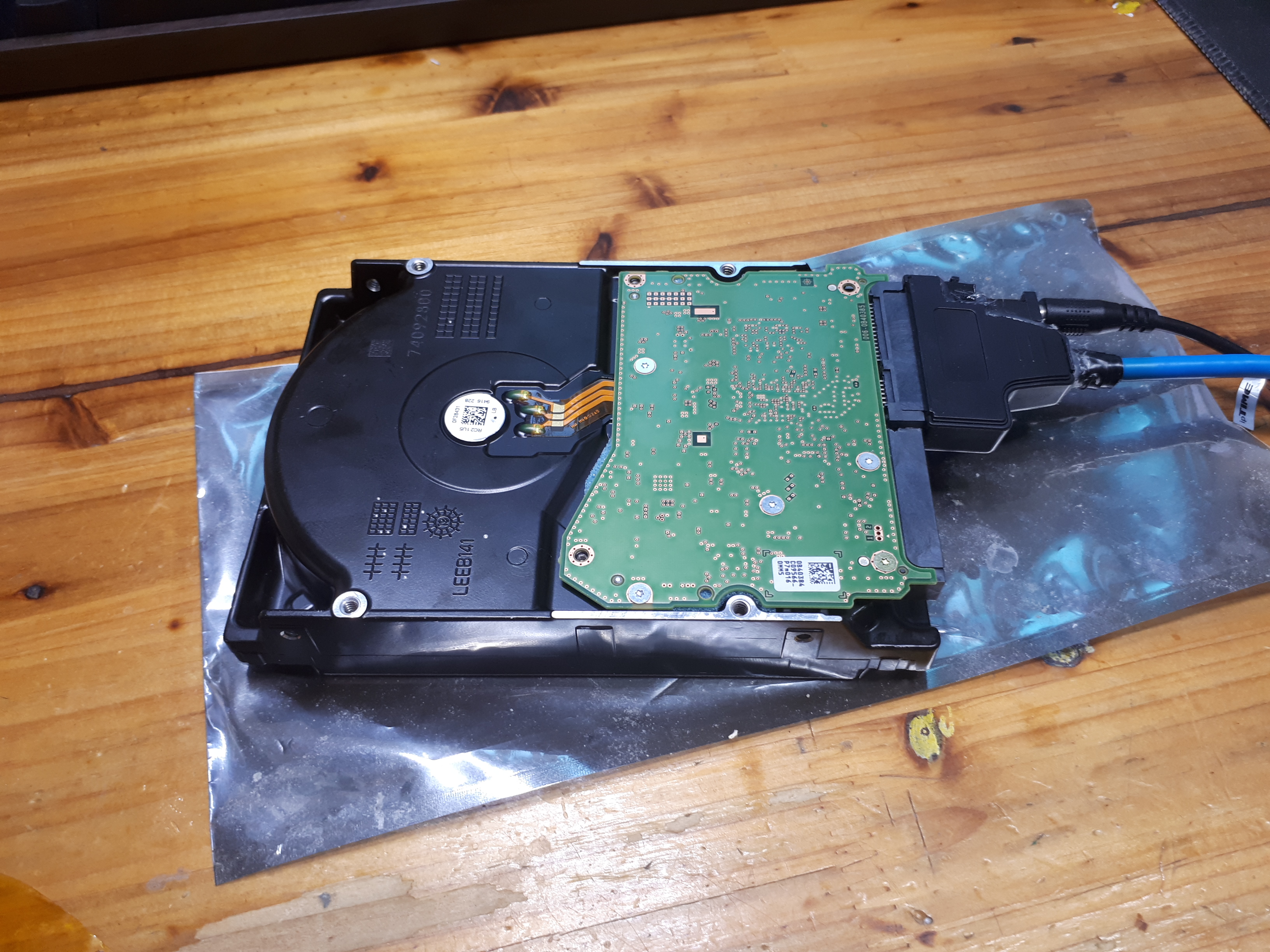

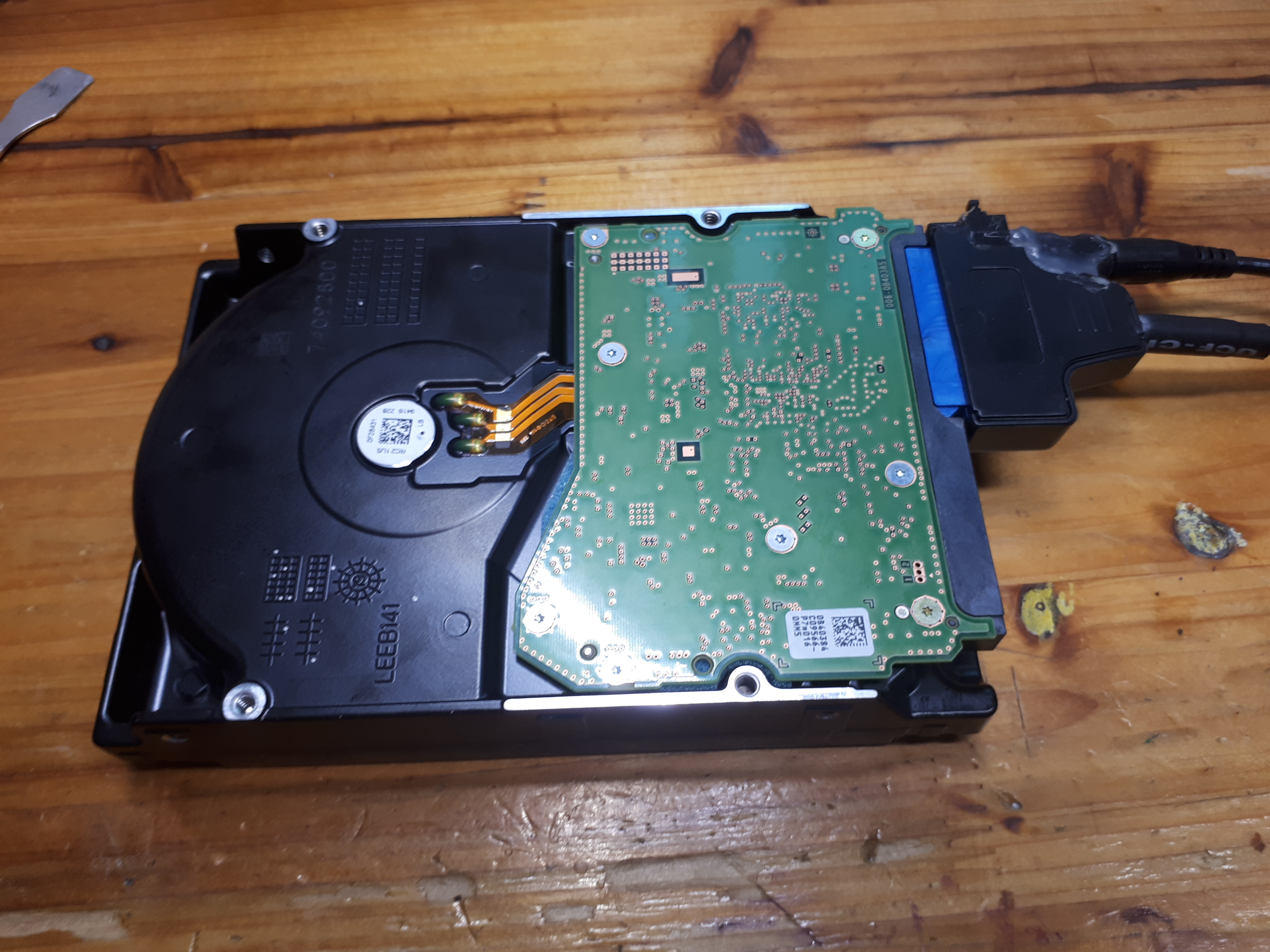

USB to SATA 연결로 인식을 확인합니다.

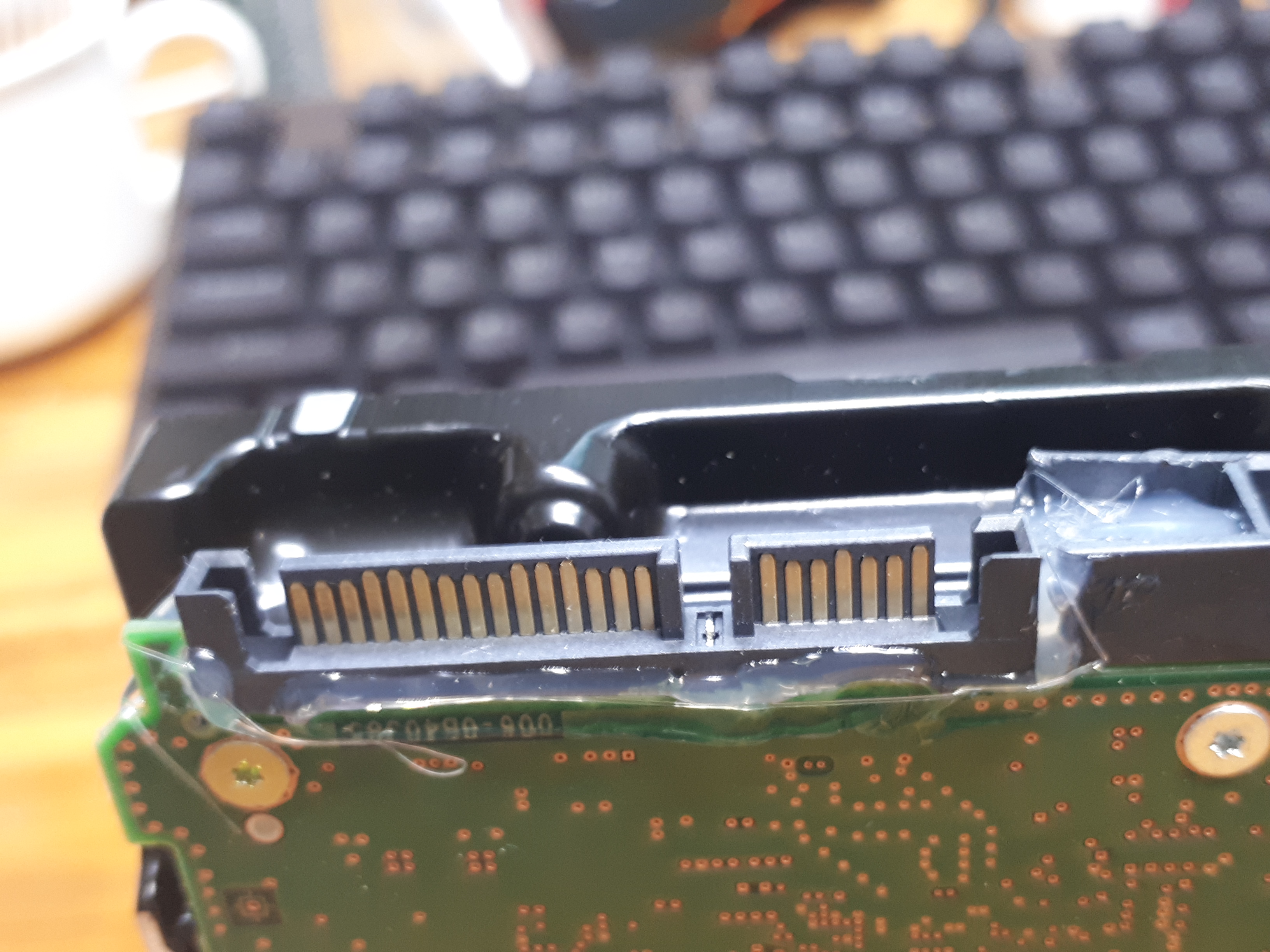

PCB를 분리하여 SATA 커넥터 주변을 글루건으로 고정합니다.

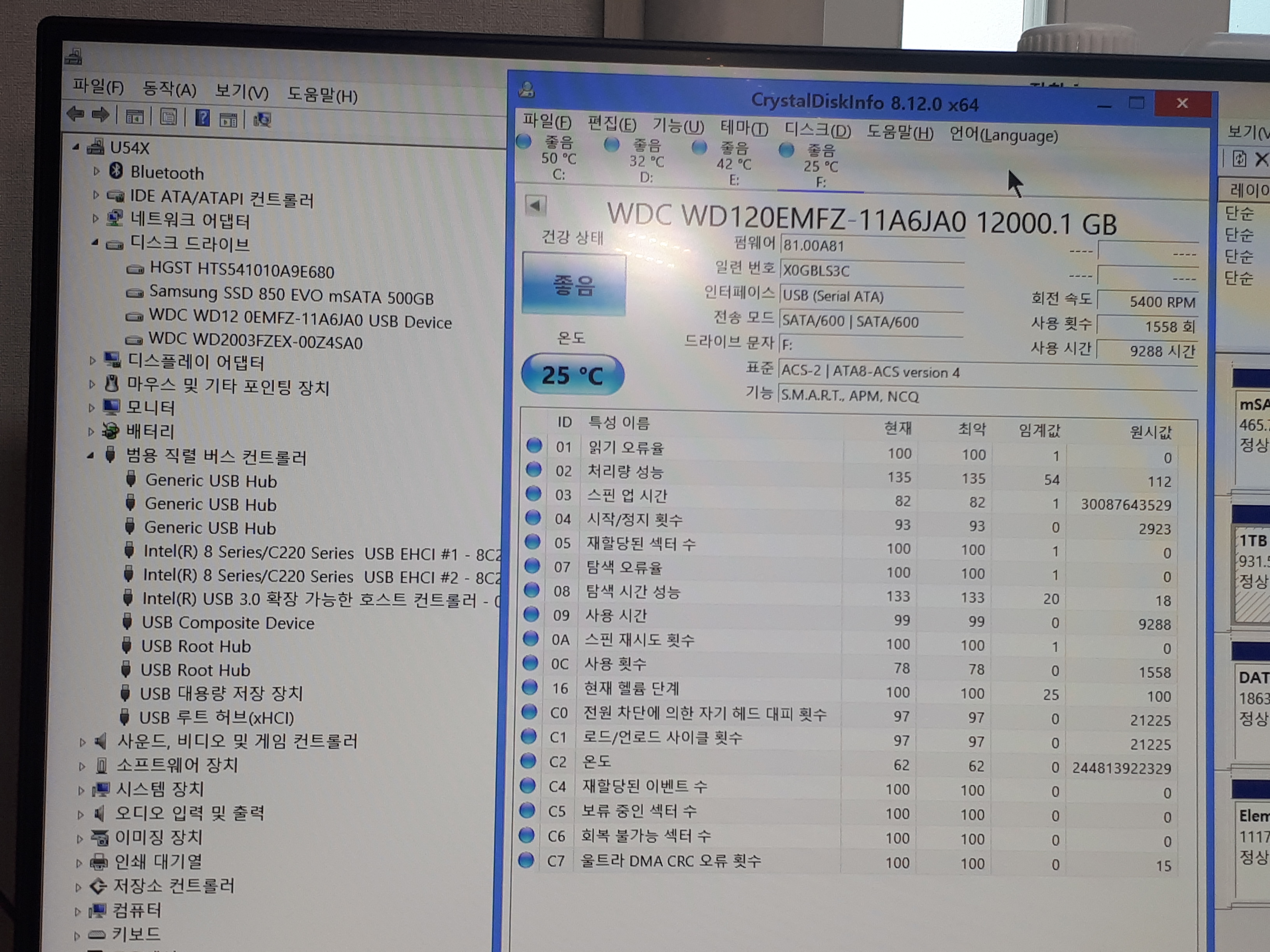

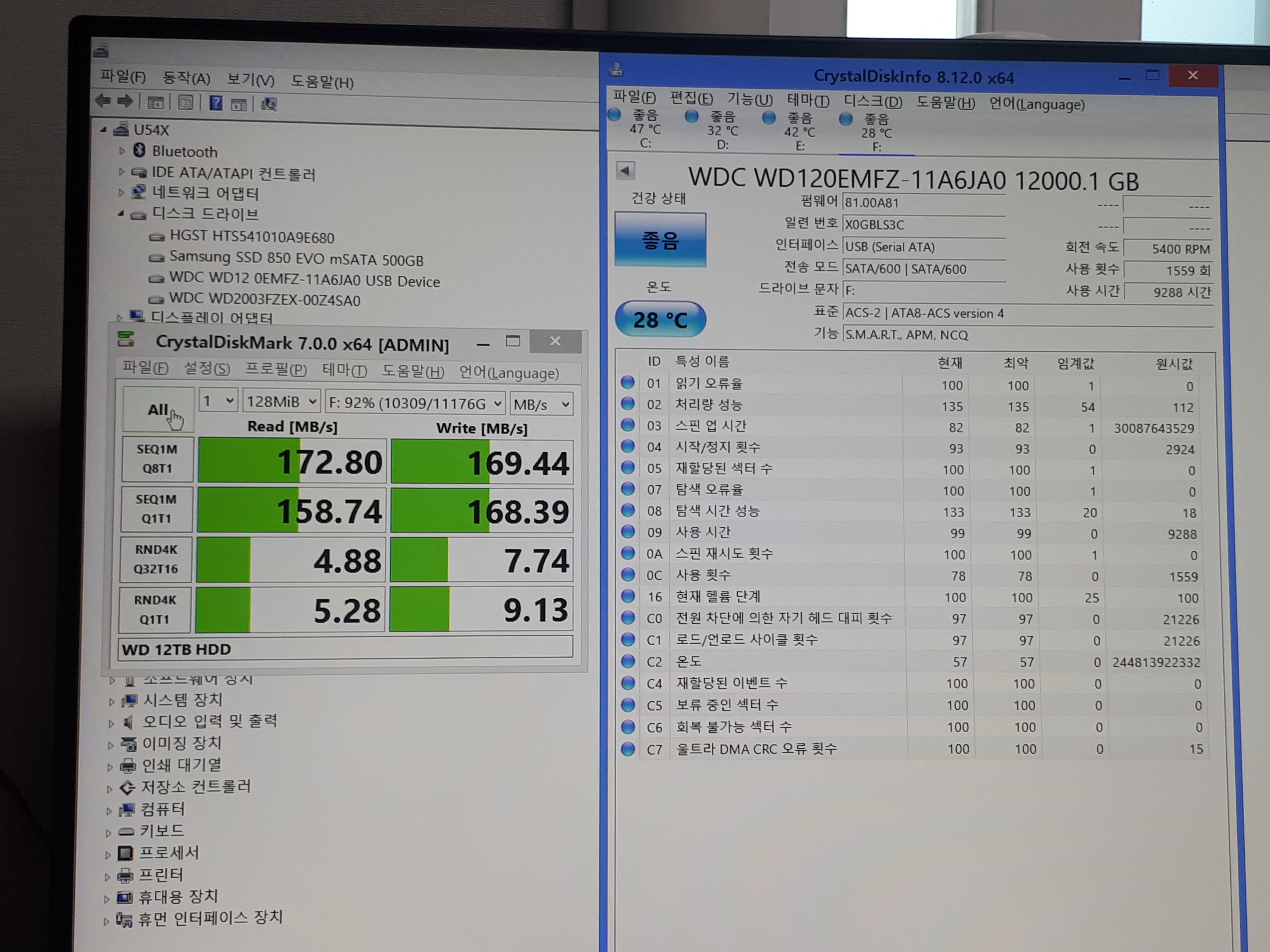

최종 인식 확인입니다.

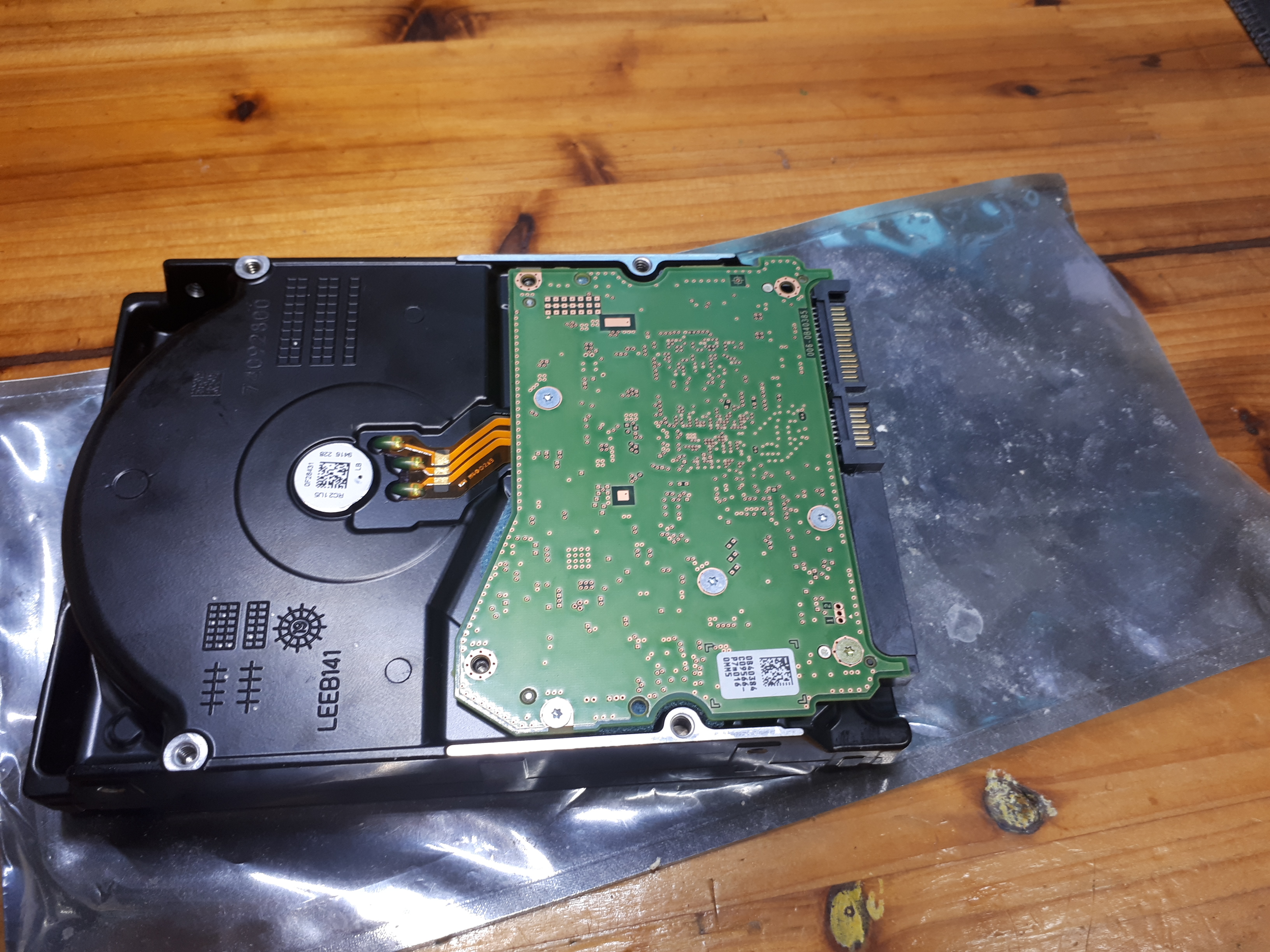

WD120EMAZ의 SATA 커넥터 교체가 완료되었습니다.



글루건은 완벽한 고정이 아니니 사용 시 각별한 주의 부탁드리며,

내부 3.3V영역 자체가 연결되어 있지 않아 테이핑 없이 그냥 꽂아서 사용하면 됩니다.







감사합니다.
