ASM1153 컨트롤러 USB to SATA도착.
https://cafe.naver.com/ssdsamo/141117 야매는 똥손이 맞습니다. https://cafe.naver.com/ssdsamo/141040 지난번 주문했던 ASM225CM 컨트롤러 USB to SATA가 도착했습니다. 딱 원하던 모양입니다.... cafe.naver.com ASM225CM 컨트
yame-2.tistory.com
ASM1153 컨트롤러 USB to SATA입니다.

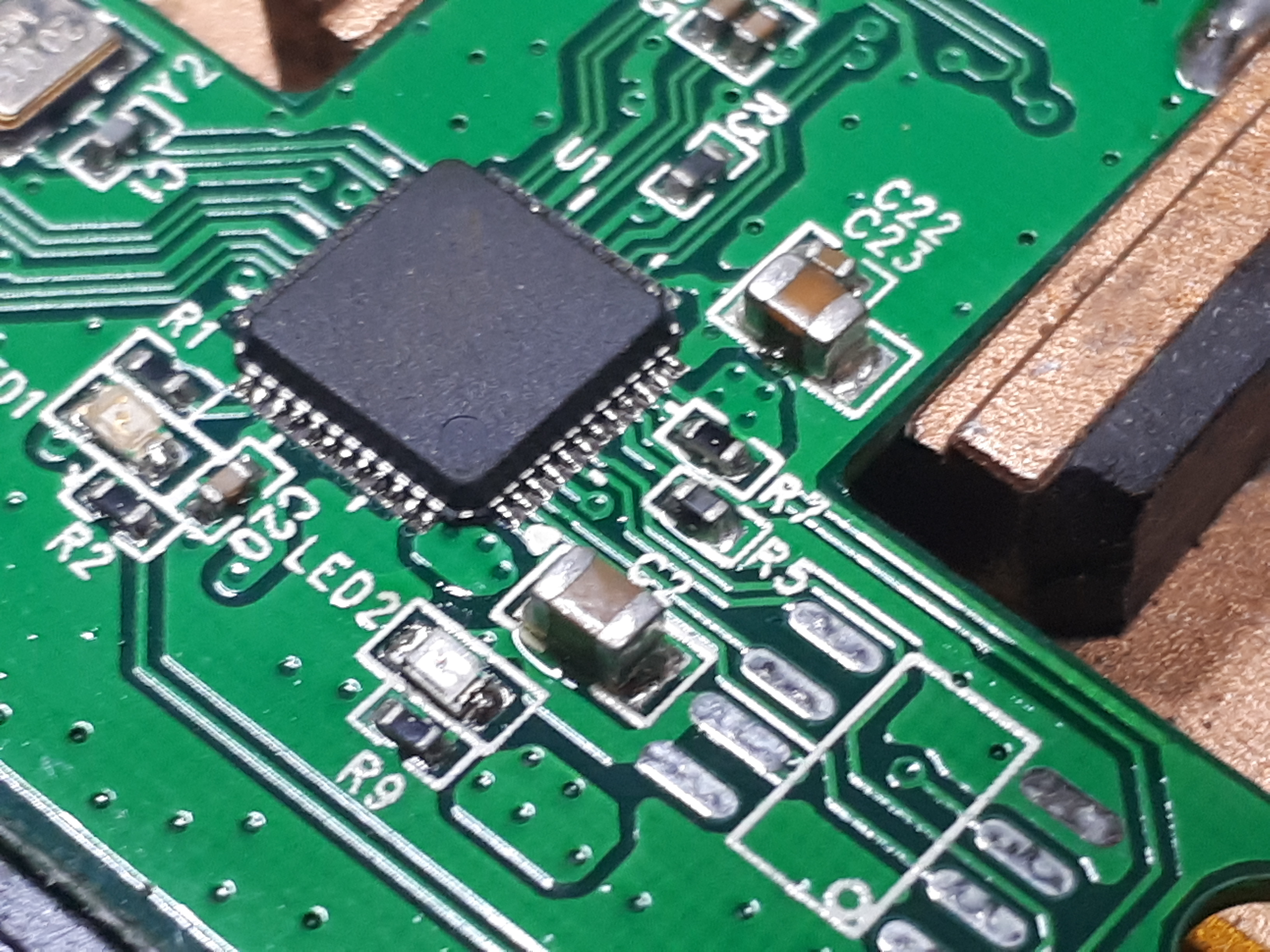

롬칩 위치 실크 인쇄는 되어있지만,
롬칩 자체가 실장 되어 있지 않은 희한한 형태...
R5위치의 저항과 롬칩을 어찌어찌...
R5위치에 아무 저항 실장 (저항값 모름)
폐 보드에서 아무 롬칩 적출
바로 실장해 주기 보단..

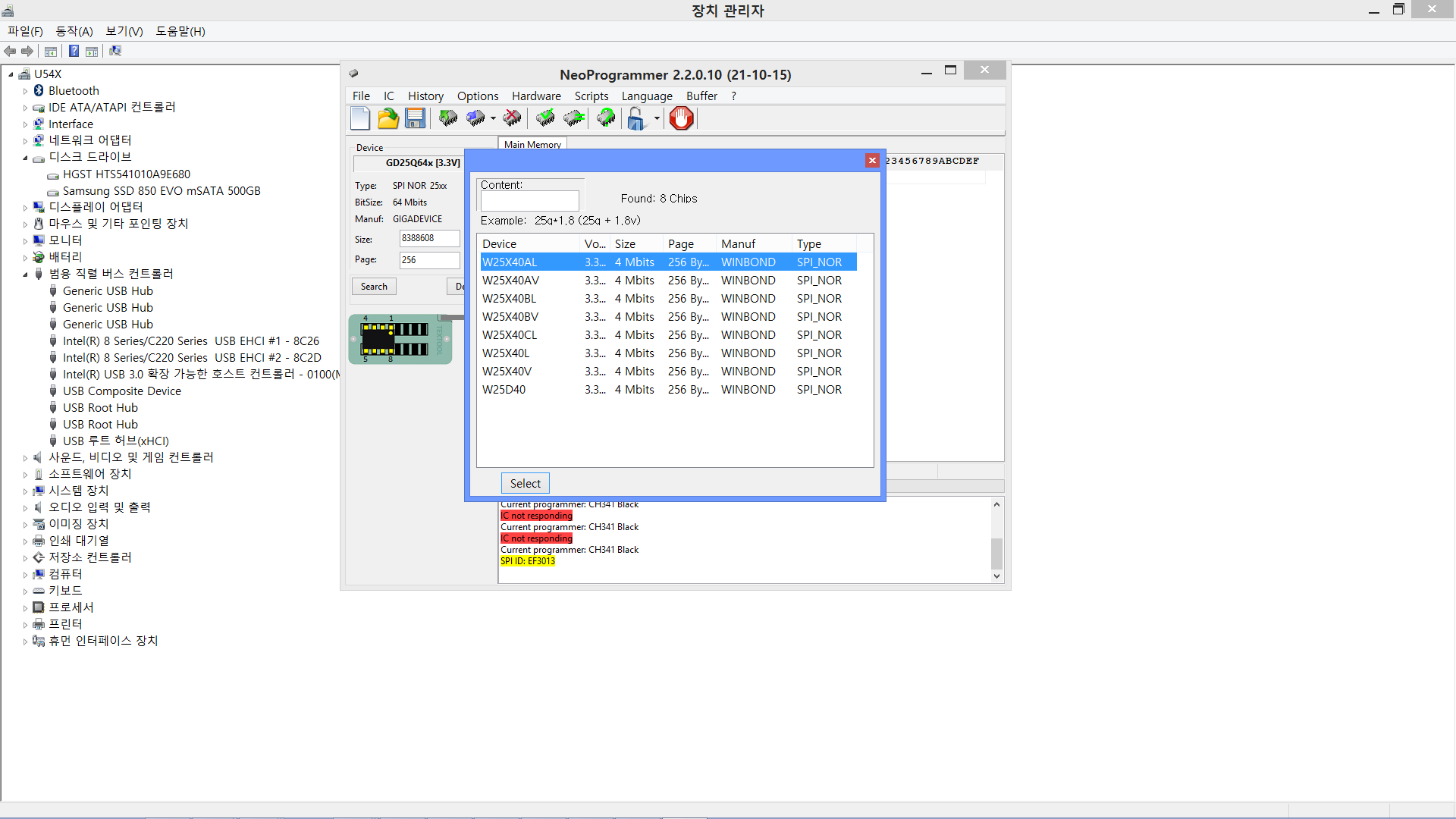

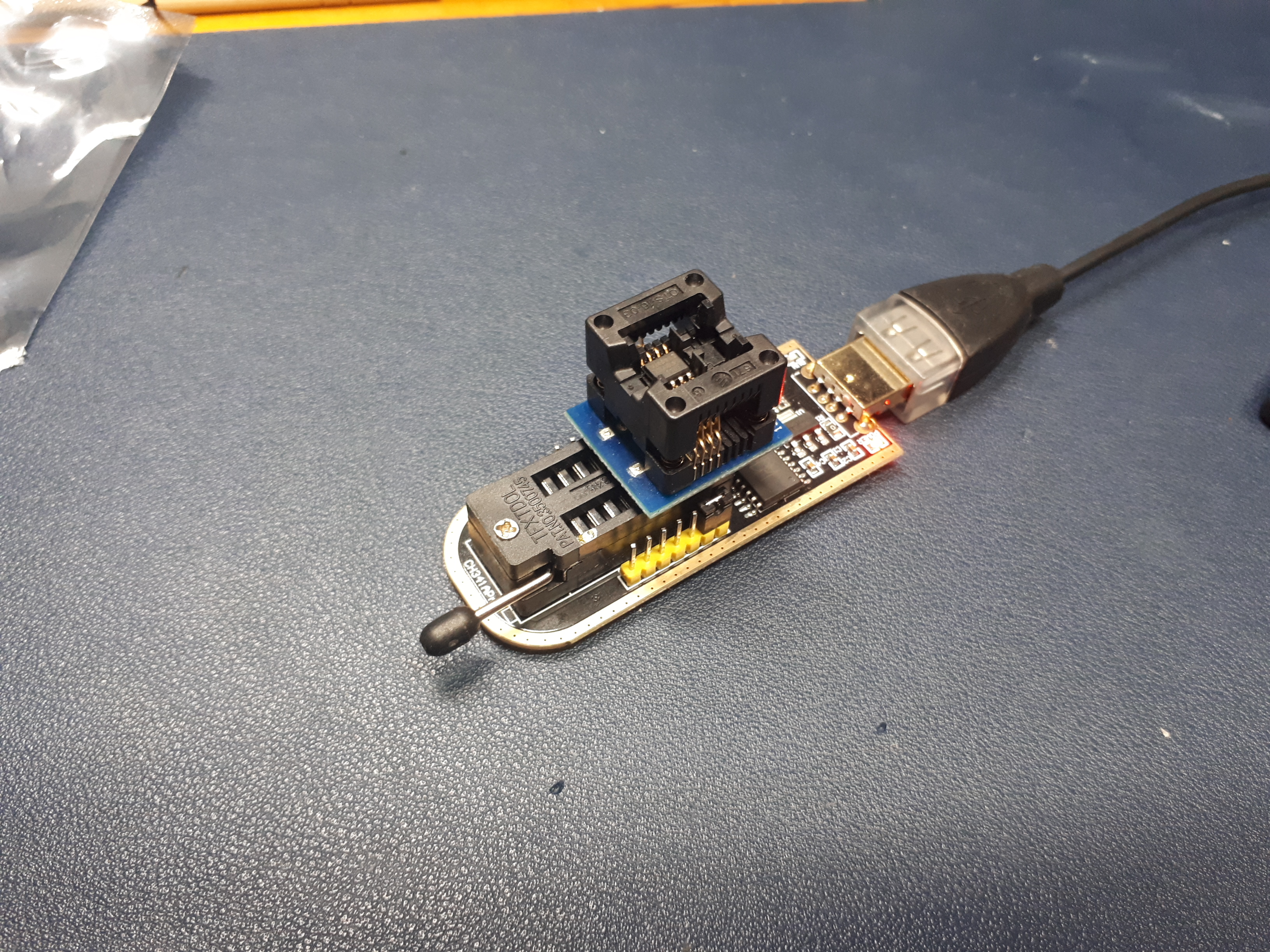

롬라이터로 롬 데이터를 미리 기록해 줌
작업 중에 카페 회원님께서
이러한 설명을 해주심.
몰랐던 부분입니다.
감사합니다.

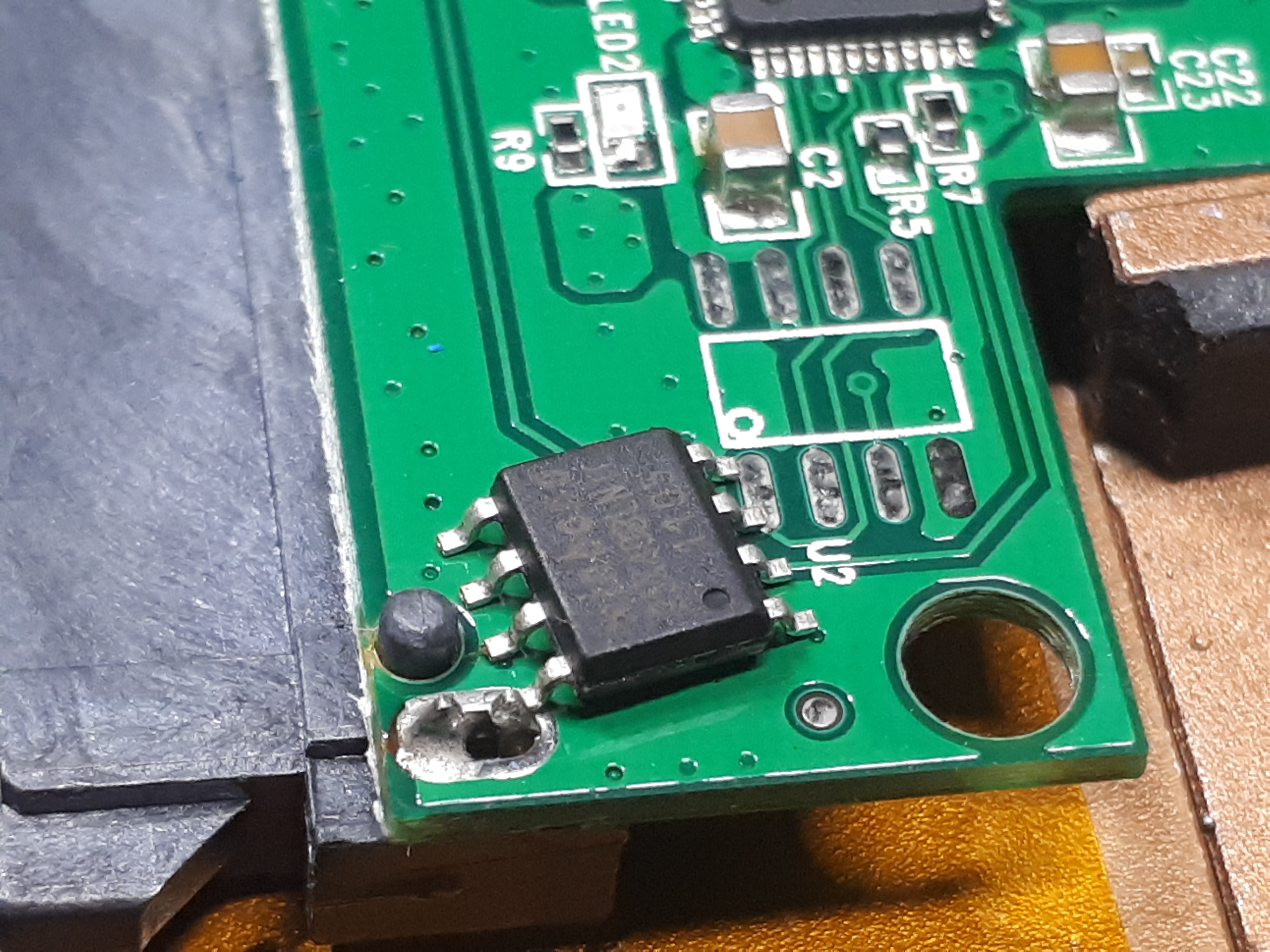

롬 데이터 기록이 완료된 롬칩도 실장.

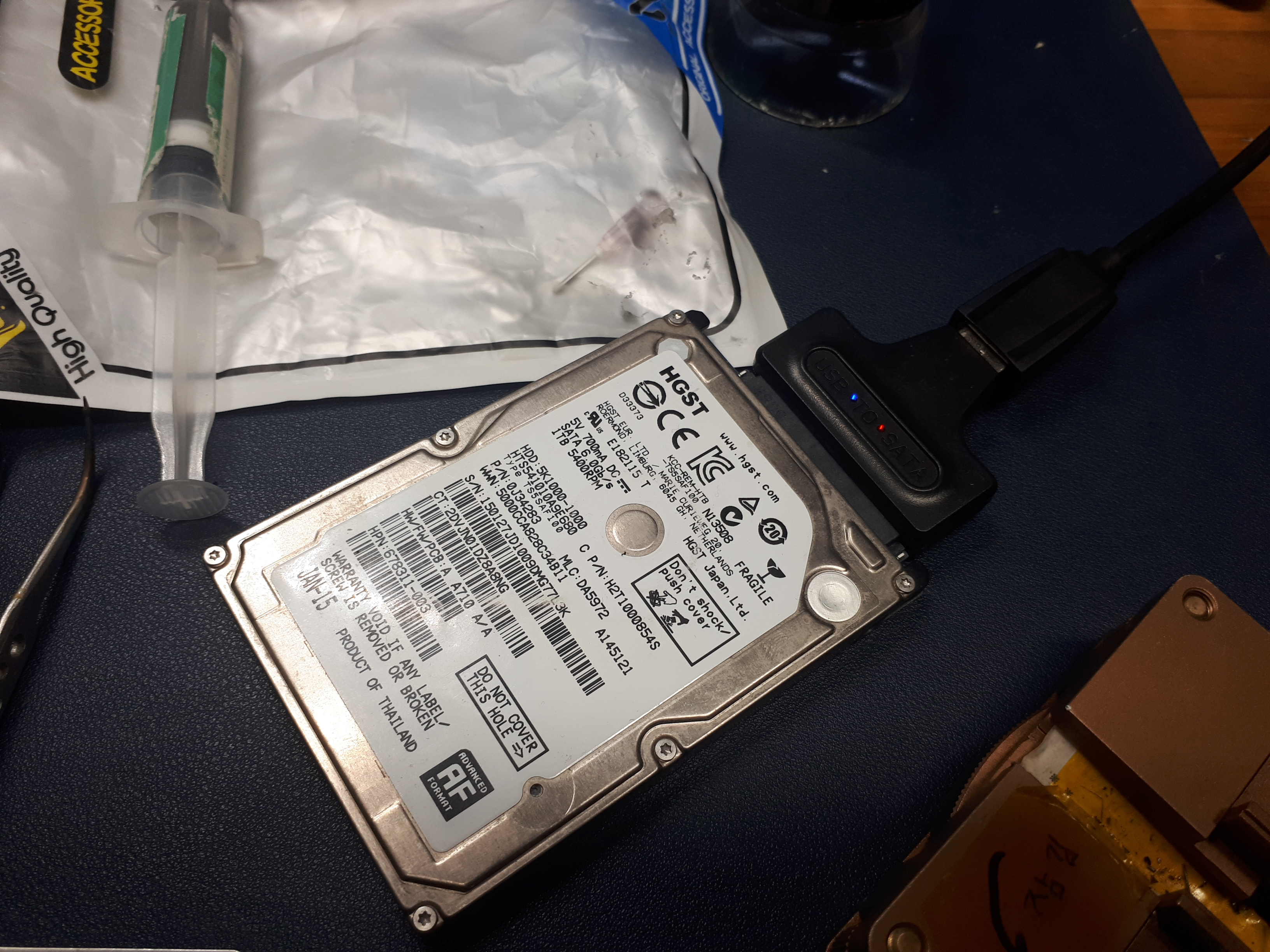

테스트용 하드디스크 결합.
LED는 켜지지만,

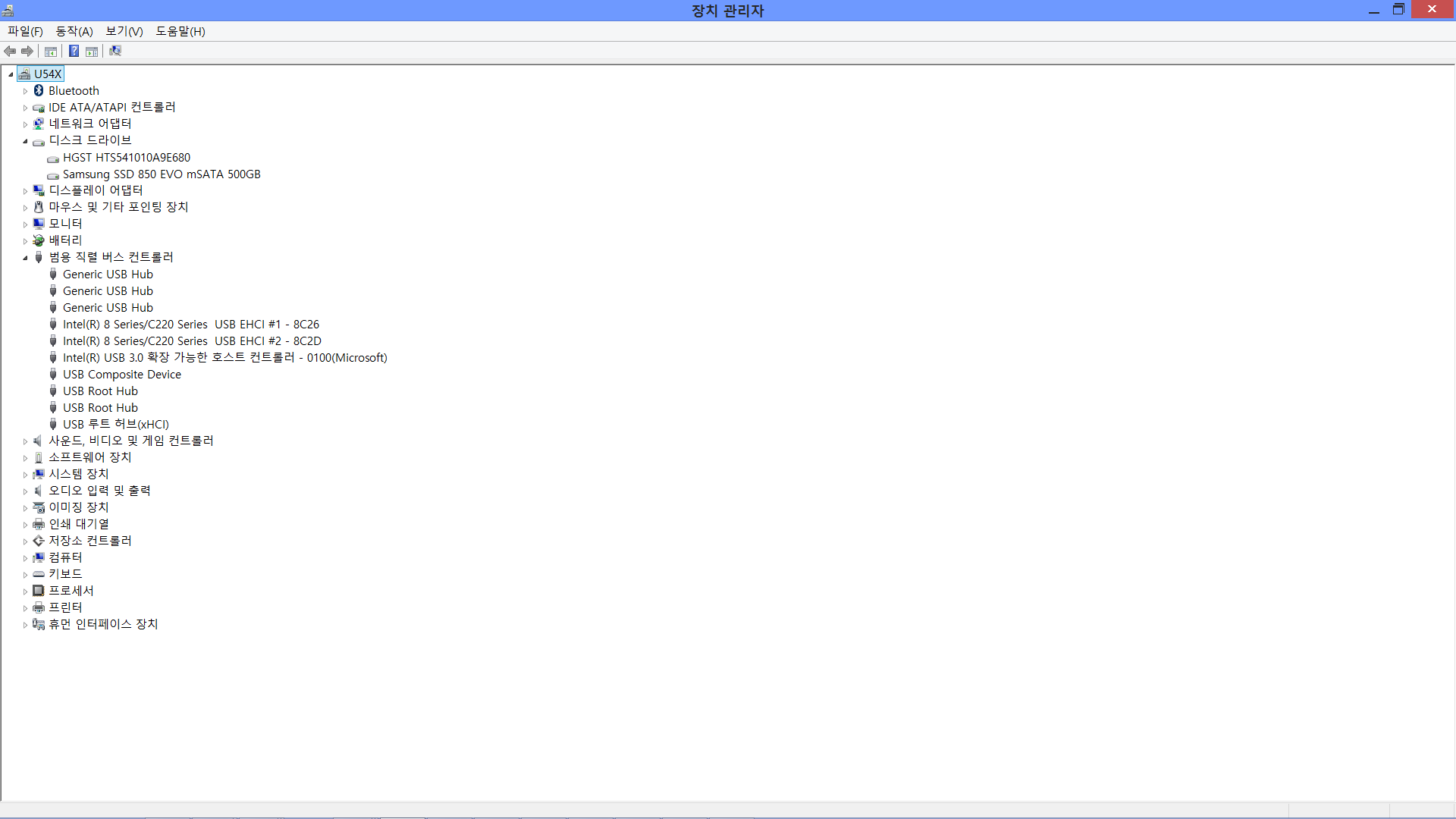

시스템은 아무런 반응을 보이지 않음...ㅠ
R5위치의 저항값을 모르는 상황에서 어찌 보면 당연한 결과....
다른 저항으로 교체도 해보고,
롬칩이 제대로 붙지 않았을 수도 있으니 여러 번 재실장..
결과는 꽝!!
그냥 다 걷어내고 원래상태로라도 써야겠다 싶어 저항부터 떼어냄.
여기서 혹시~~? 하는 마음에... MPTOOL실행
엥......?
엥.............??
저항 없이도 롬칩의 롬데이터를 먼저 읽어 들이나 봅니다.
디바이스 명칭 OK
UASP OK
수동트림 OK
SATA2는...... ASM1153 컨트롤러 태생이라는군요...ㅠㅠ
전송속도는 펌웨어로도 개선이 안 될 듯싶고요.
여기서 만족해야겠습니다.
적극 도와주신 회원님
대단히 감사드립니다.
