별명님 WD My Passport 4TB 인식 불가 외장하드

초초초 간단 정리
1. WD My passport 4TB 외장하드를 약 50cm 높이에서 떨어트림
2. 떨어트림 이후  인식은 하나 정상 사용이 안됨.
3. 복구업체 점검 결과 몸체 자체에는 이상이 없고 PCB문제라고 함
4. 복구비용이 비싸 PCB를 준비하면 수리가 가능하겠냔 의뢰가 들어옴.

쪽지 + 메일 주고받은 건수 합하면 20건이 넘습니다.
헐헐......


그 업체의 석연찮은 부분이 여럿 있지만 언급은 자제토록 하겠습니다.


HDD는 태생적으로 충격에 매우 취약한 구조입니다.
50cm 높이에서 낙하했을  때...

뭐, 다들 잘 아시리라 생각하겠습니다.

물론 낙하하면서 PCB가 문제를 일으키지 않는다는 보장은 없으나,
확률상 적습니다.
PCB보단 HDD내부 파트 고장 확률과 비율이 월등하게 높다는 얘깁니다.

저는 헤드문제라 판단했습니다.

이 부분 충분히...-_-;
설명드리고 수리해도 다시 사용 가능하리란 보장이 없다는 부분 알려드렸습니다.



이런 비고내용

아무 쓰잘데기 없습니다.







이런 포장상태라면 더더욱......









PCB를 분리한 상태로 보내주셨습니다.

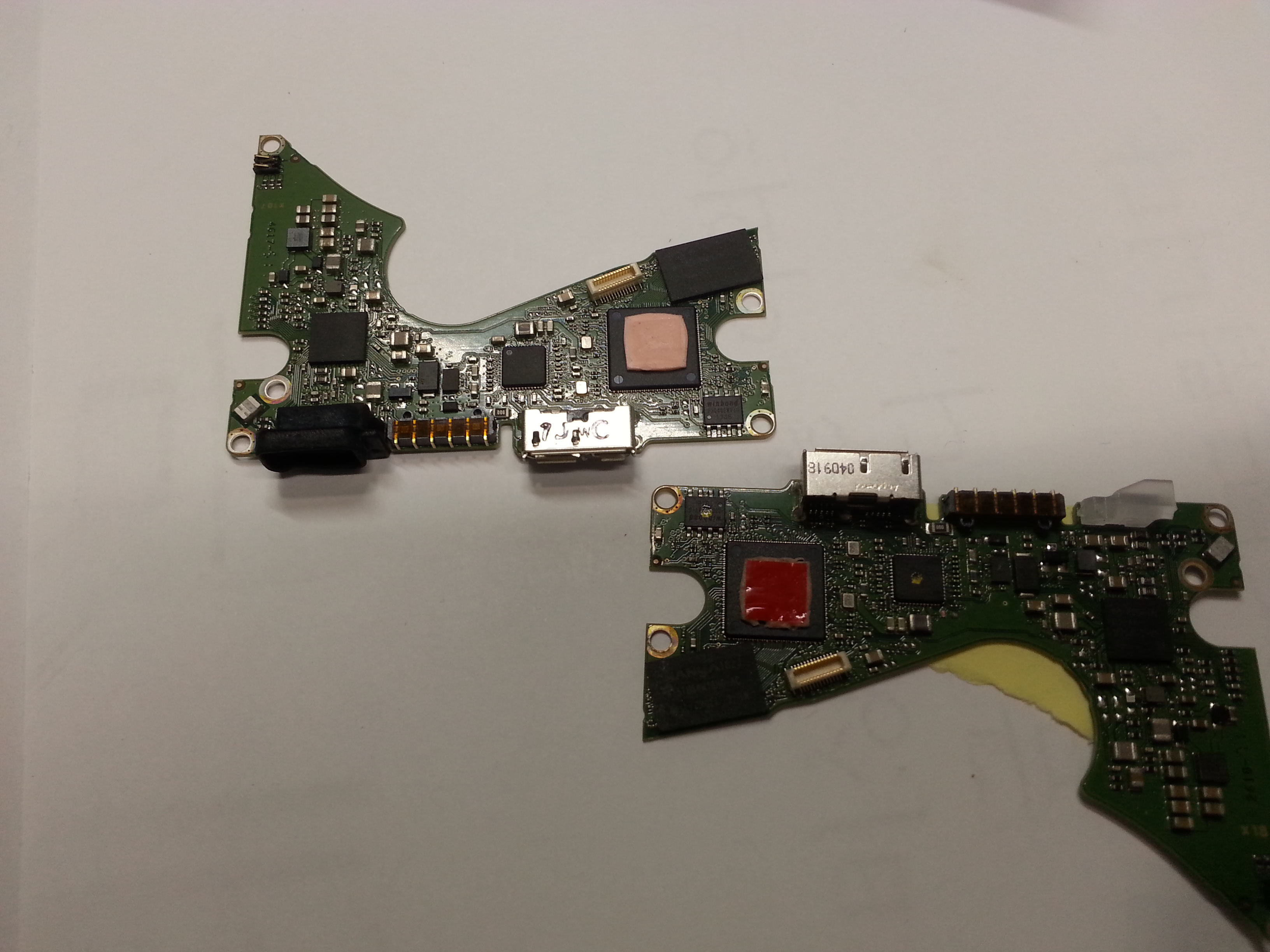

기존 불량의심 PCB







위- 알리표 PCB

아래 - 기존 PCB







작업 흔적으로 보이는 부분이 남아있습니다.

(흰색 페인트 마카는 야매가 찍어 표시)







알리표 PCB가 휘어진 채로 도착을 했고,

PCB만 연결했을 때 LED가 켜지지 않아 불량인 것 같다 하시기에



단순 LED 켜짐 유무로 PCB의 고장여부를 판단할 순 없지만,

휜 상태라면 의심이 된다라고 말씀드렸습니다.

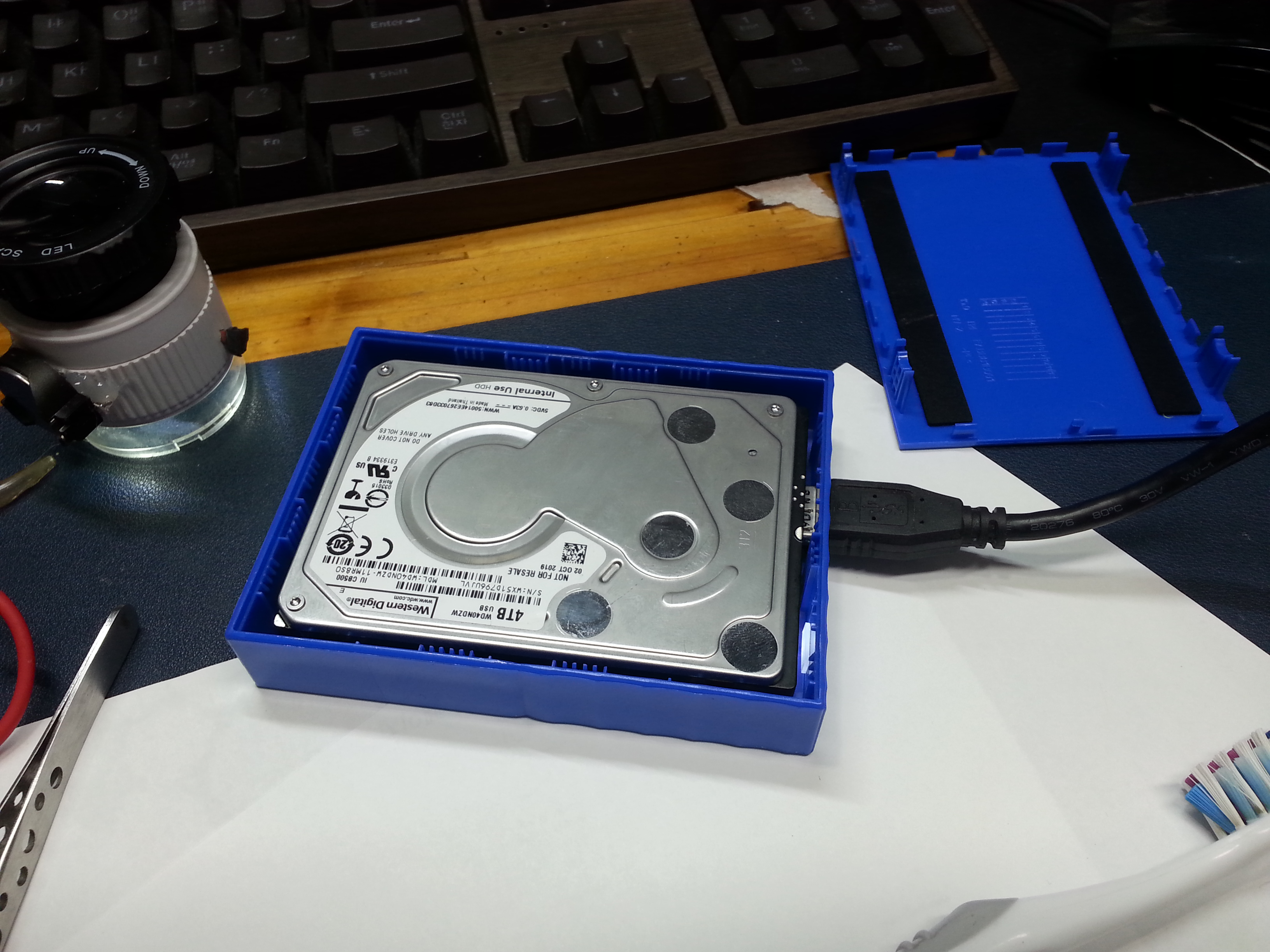

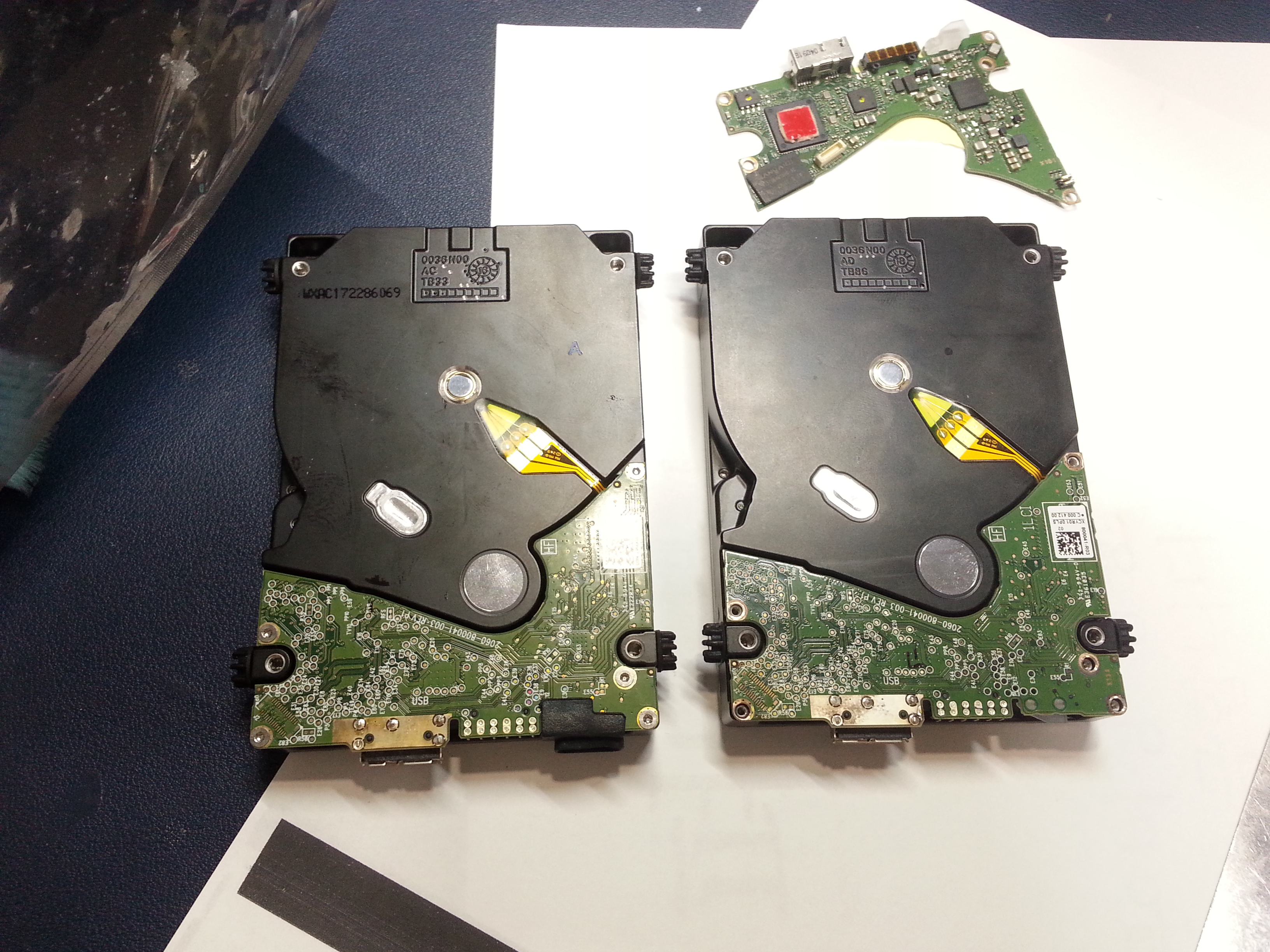

제가 보유하고 있는 WD My Passport입니다.

고정 나사가 하나도 없어서 주요 포인트 위치의 나사만 빼서 옮겨주었습니다.

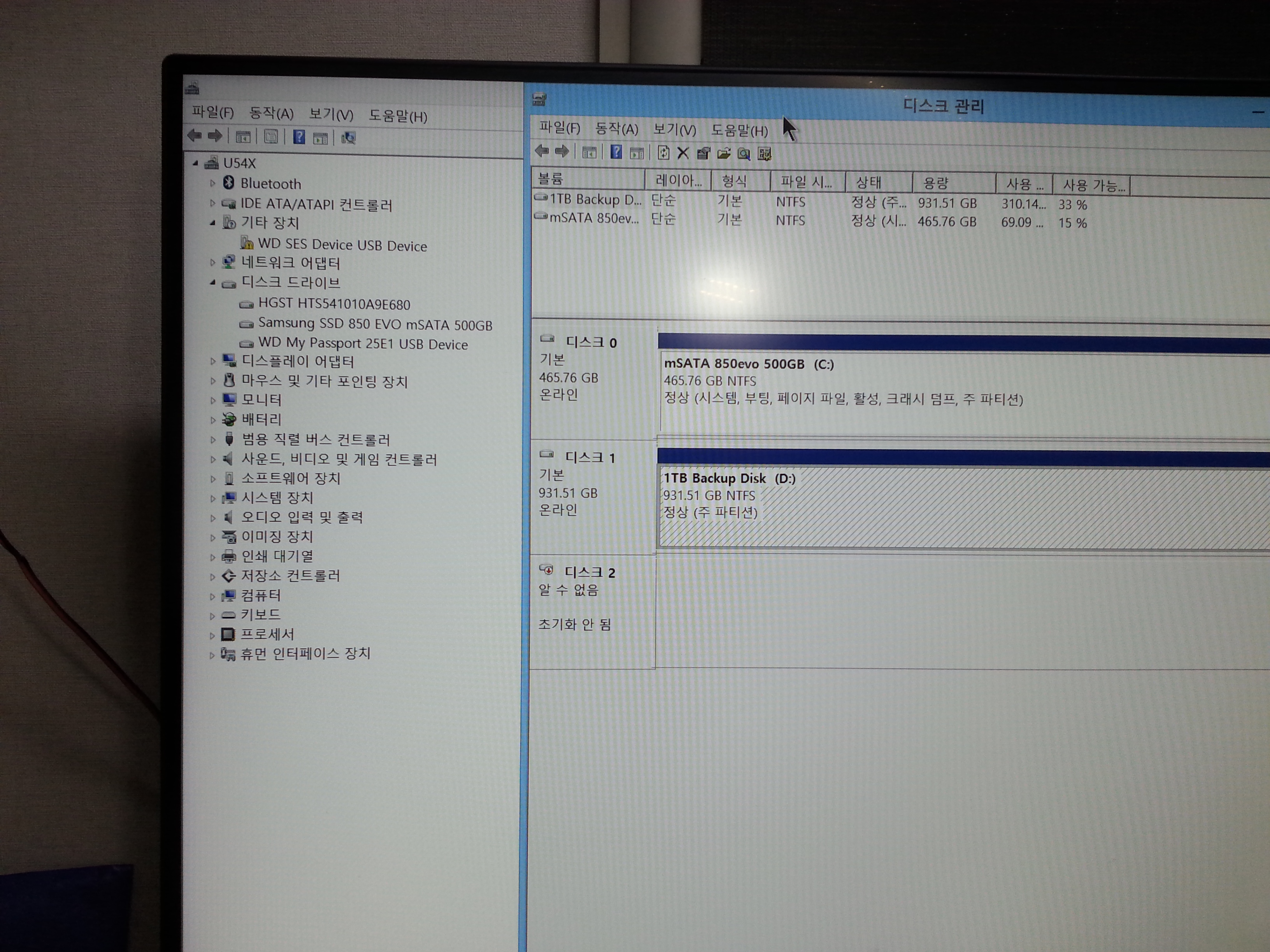

증상을 확인합니다.

인식은 하나 스핀들모터가 작동하지 않아 정상 사용이 안 되는 상태입니다.



728x90





확인 1.

알리표 PCB는 고장이 맞는지?



알리표 PCB에 노란색 페인트 마카로 점 한 개를 찍어 표시,

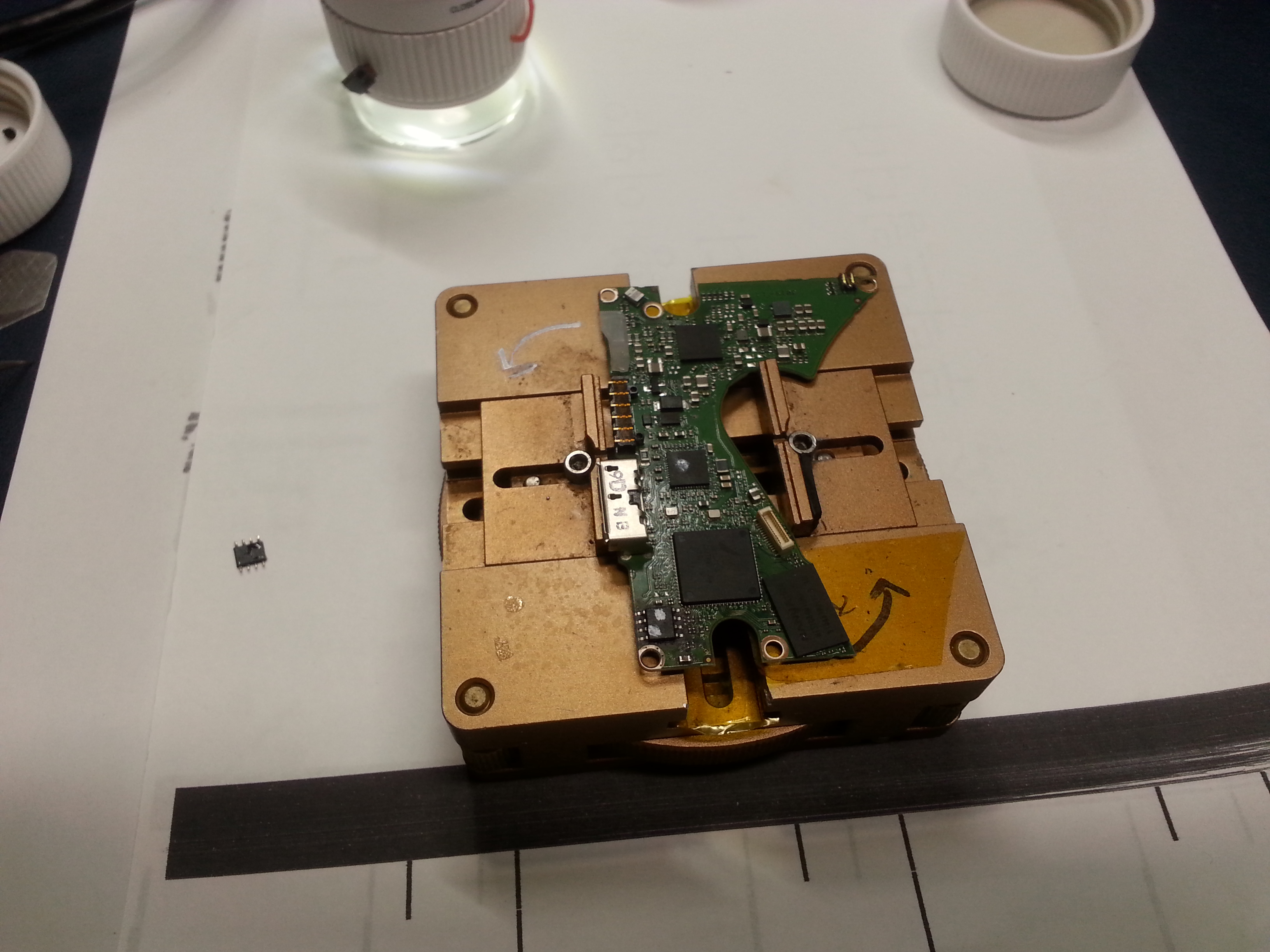

알리발 PCB, 리볼링 스테이션에 고정

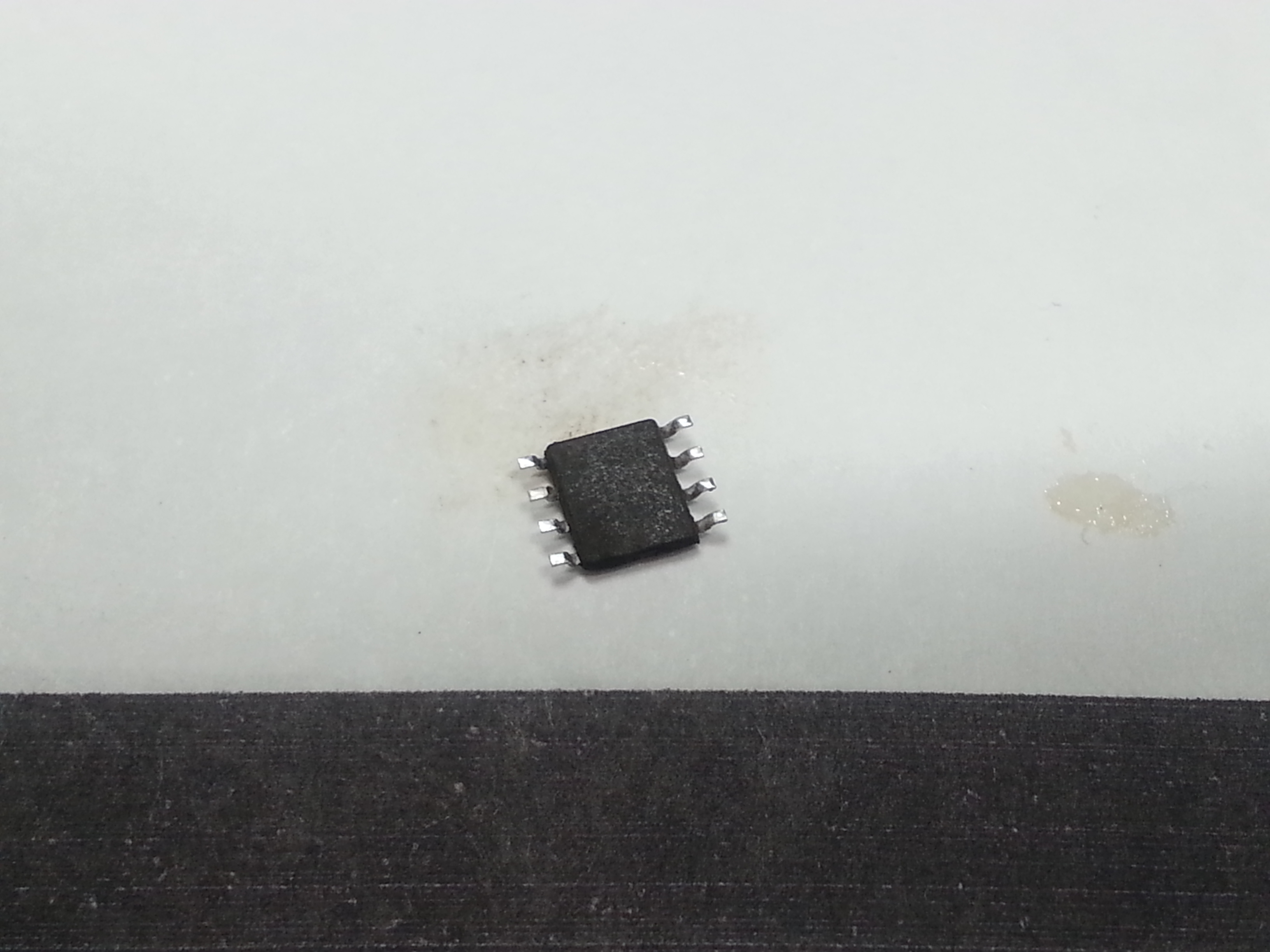

히팅건 300℃, 풍량 최대 셋팅으로 롬칩 적출.









제 소유 PCB. 리볼링 스테이션에 고정.

히팅건 300℃, 풍량 최대 셋팅으로 롬칩 적출.









제 소유 롬칩을 알리표 PCB에 이식









조립







인식 자체가 되지 않음



알리표 PCB는 고장이 맞습니다.









확인 2.

별명님 소유 PCB도 고장이 맞는지?

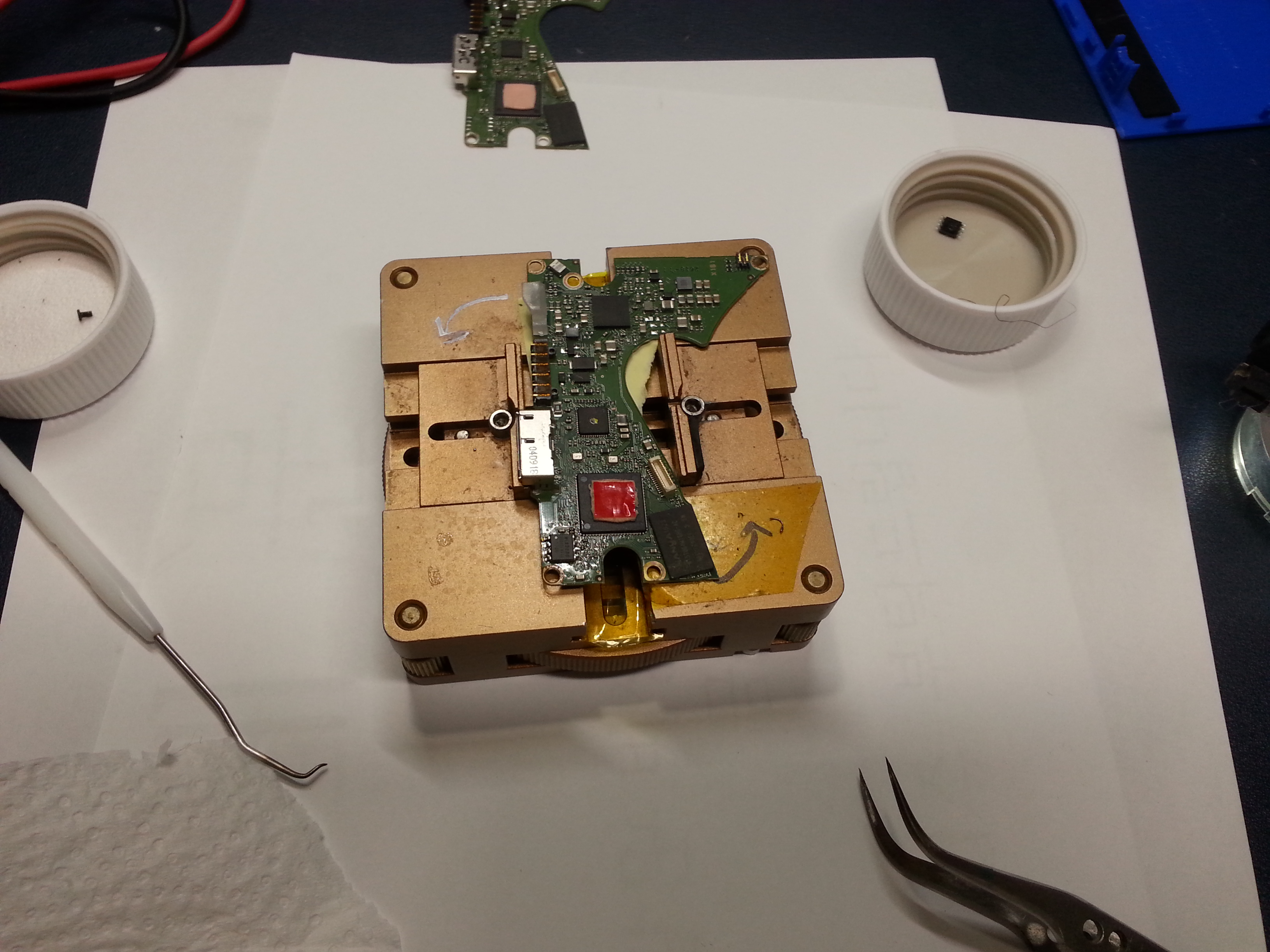

별명님 소유 PCB. 리볼링 스테이션에 고정.









히팅건 300℃, 풍량 최대 셋팅으로 롬칩 적출.

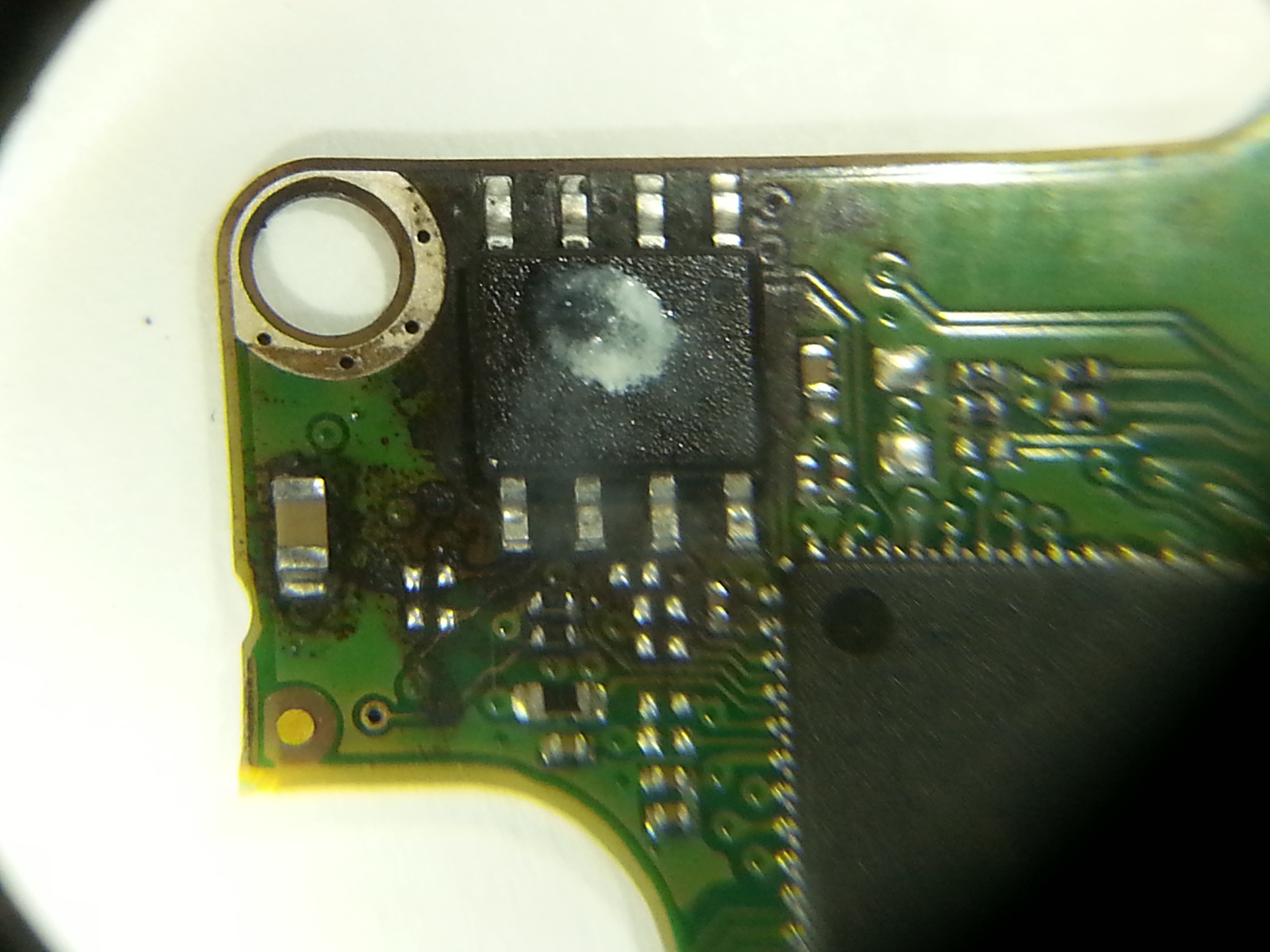

롬칩 실장위치 확대.

세척제로 닦아보니 면봉에 그을음이 묻어나옵니다........-_-

더 이상 닦이지 않습니다.









롬칩 뒷면도 세척제로 닦으니 그을음이 묻어나옵니다.



뭘 어떻게 했길래 그을음이 생길 수 있는지..

무슨 목적으로 롬칩을 건드렸는지 알 수가 없습니다.











별명님 소유 PCB에 제 소유 롬칩 이식











인식은 되나 사용은 안됩니다.



PCB고장이 맞긴 맞습니다.(찜찜)





마지막 확인



제 소유 PCB에 별명님 소유 롬칩 이식







작동음이 제대로 담겼는지는 모르겠으나 스핀들 모터가 5초 정도 돌다 멈춰버립니다.

인식 자체도 스핀들 모터 정지 시점에 맞춰 끊어집니다.



전형적인 고장증상입니다.

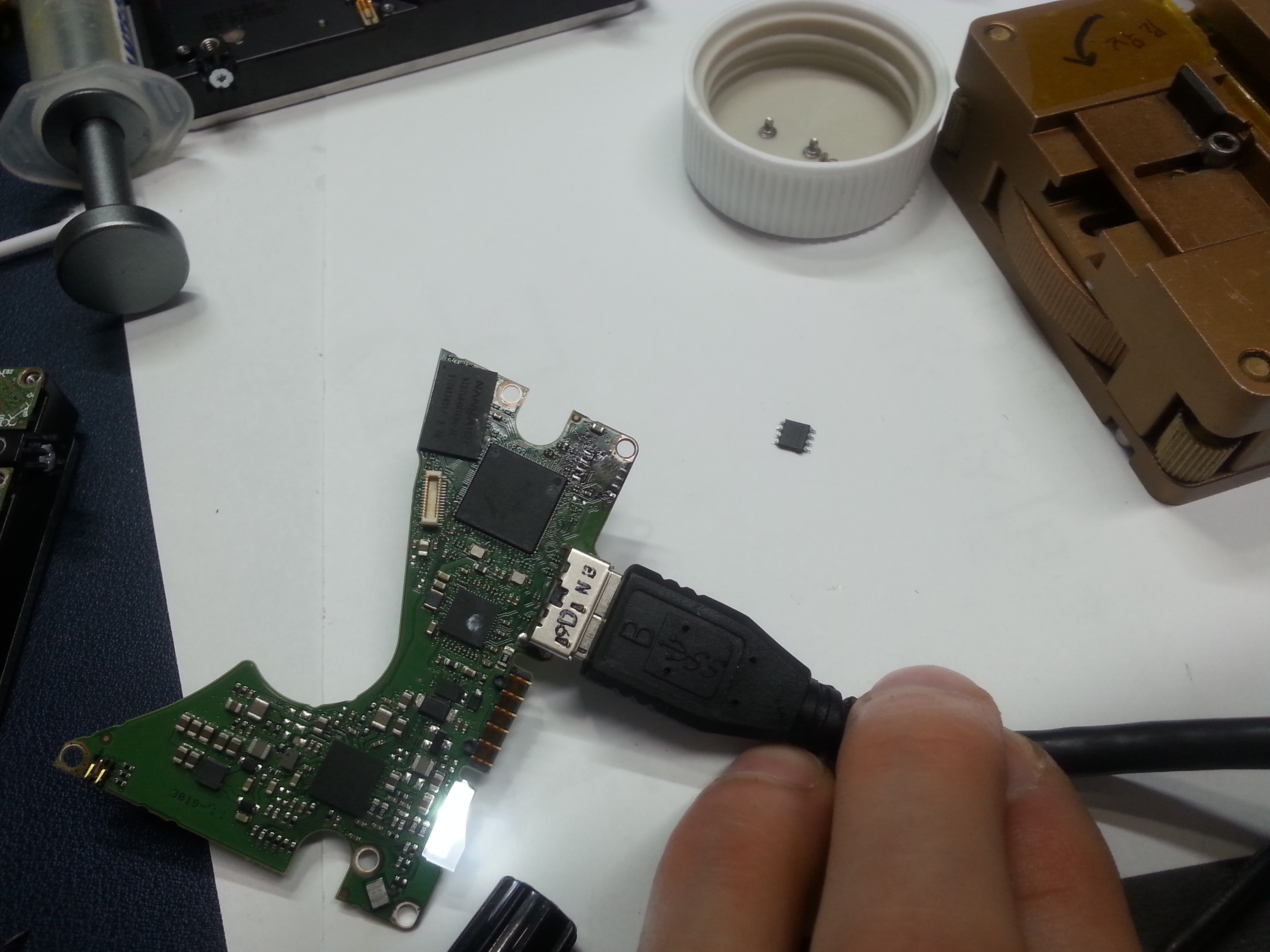

원복 과정 중에 혹시나 싶어 롬칩 미실장 상태로 연결.











롬칩 자체가 없어도 인식은 됩니다.





*정리

-  알리표 PCB는 고장이 맞음

- 별명님 PCB도 고장은 맞으나 업체에서 롬칩을 건드리면서 고장 났을 가능성도 있음.

- 정상 작동하는 PCB에 원래 롬칩을 이식했을 때, 정상 사용이 안 되는 것으로 보아 디스크 자체 문제로 판단됨





데이터가 정말 중요하다면 비용이 다소 많이 들더라도,

정확한 진단이 가능한 복구장비를 모두 갖춘 전문 업체로 가야 합니다.



저 역시 100% 정확하다 할 수는 없으나,

나타나는 증상들에는 거짓이 없으니...



이미 예견된 결말이라 더욱 안타깝네요.
