김경*님 도시바 X300 5TB (HDWE150) SATA 커넥터 수리

28일 메일이 옵니다.

본체 조립하면서 파손된 듯합니다.

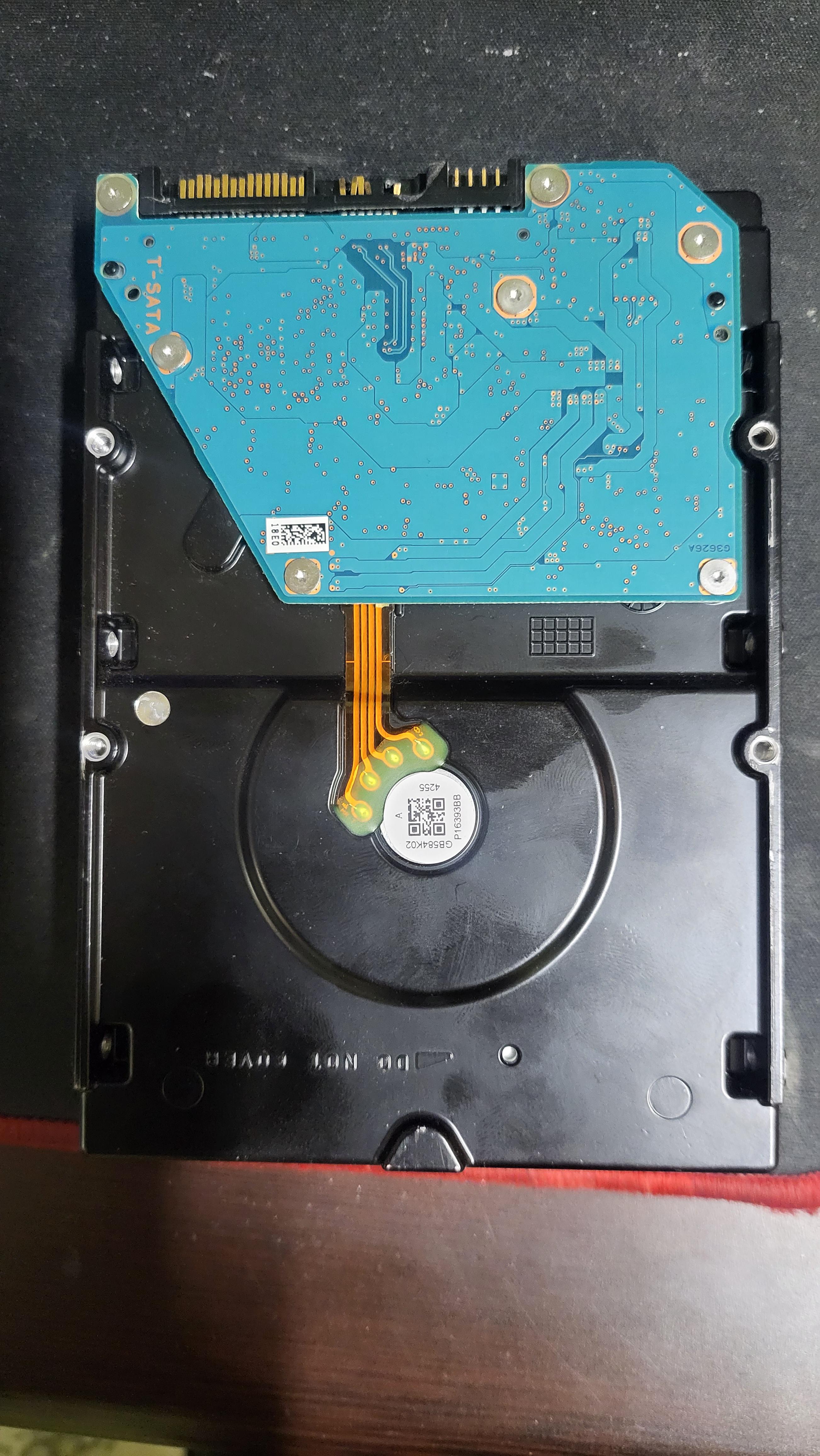

30일 11시경 도착한 실물입니다.

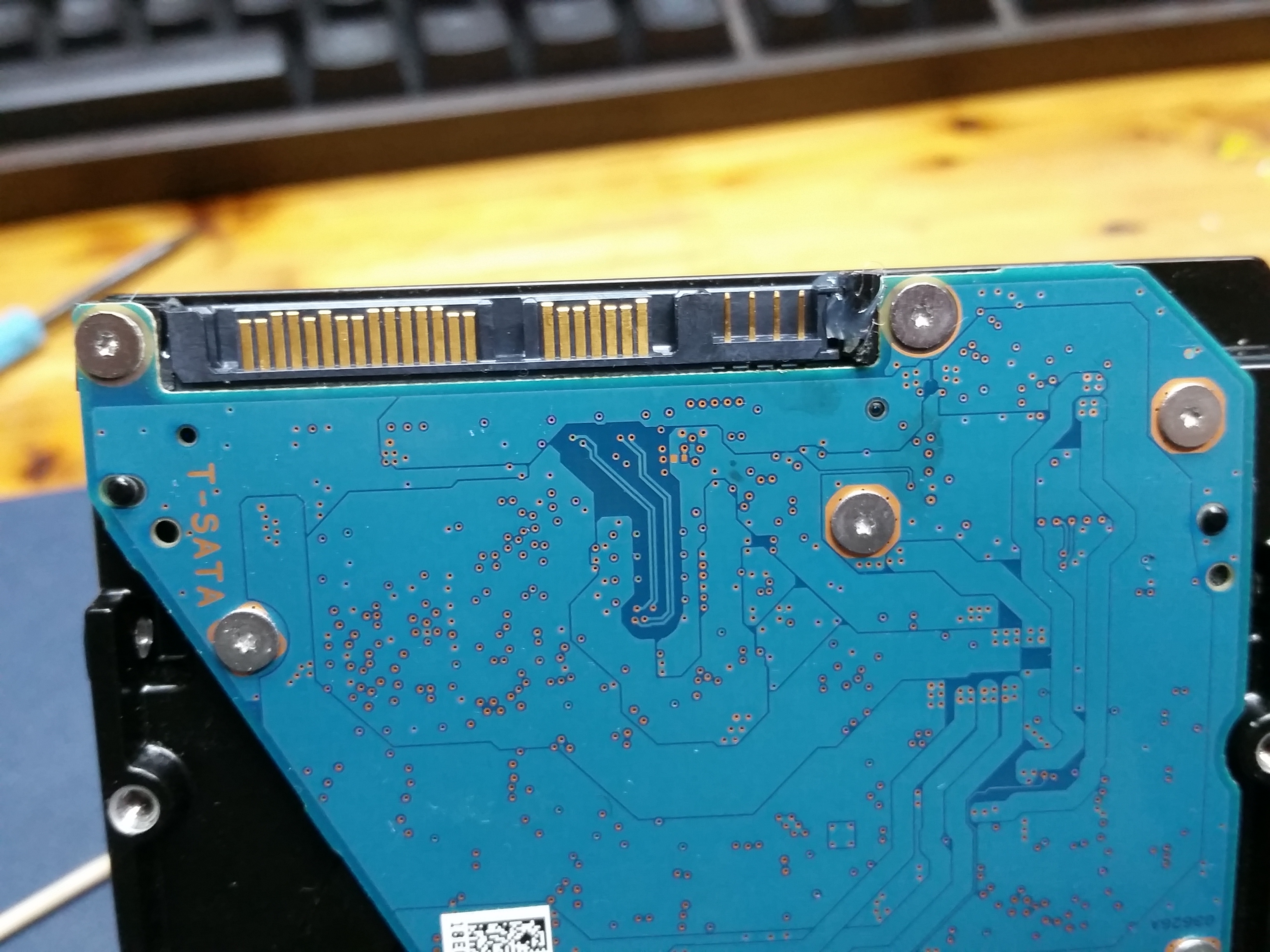

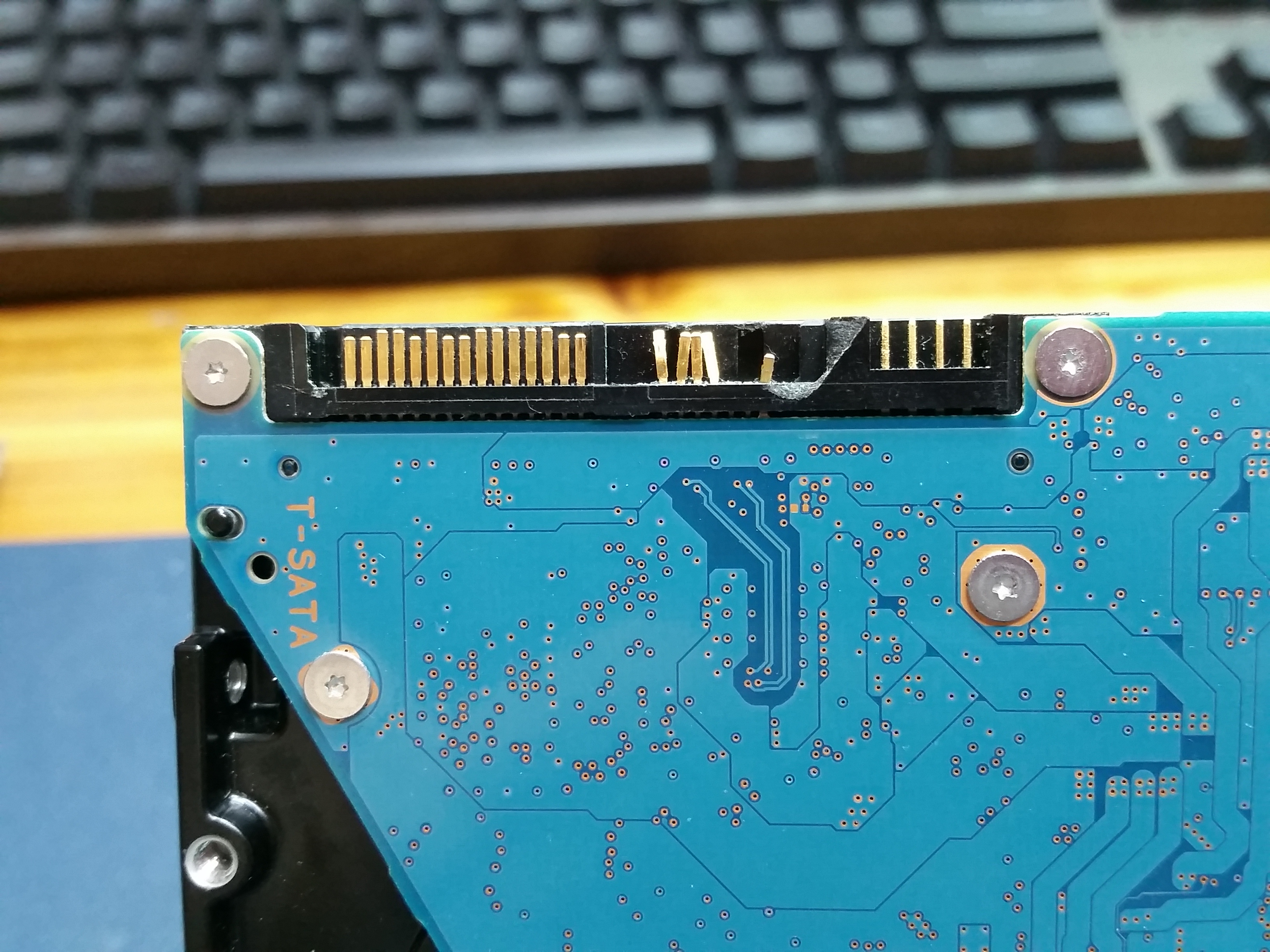

파손부위입니다.

인식에 필요한 필수 핀들이 부러진 상태라 초기인식 확인이 불가능한 상태입니다.







728x90

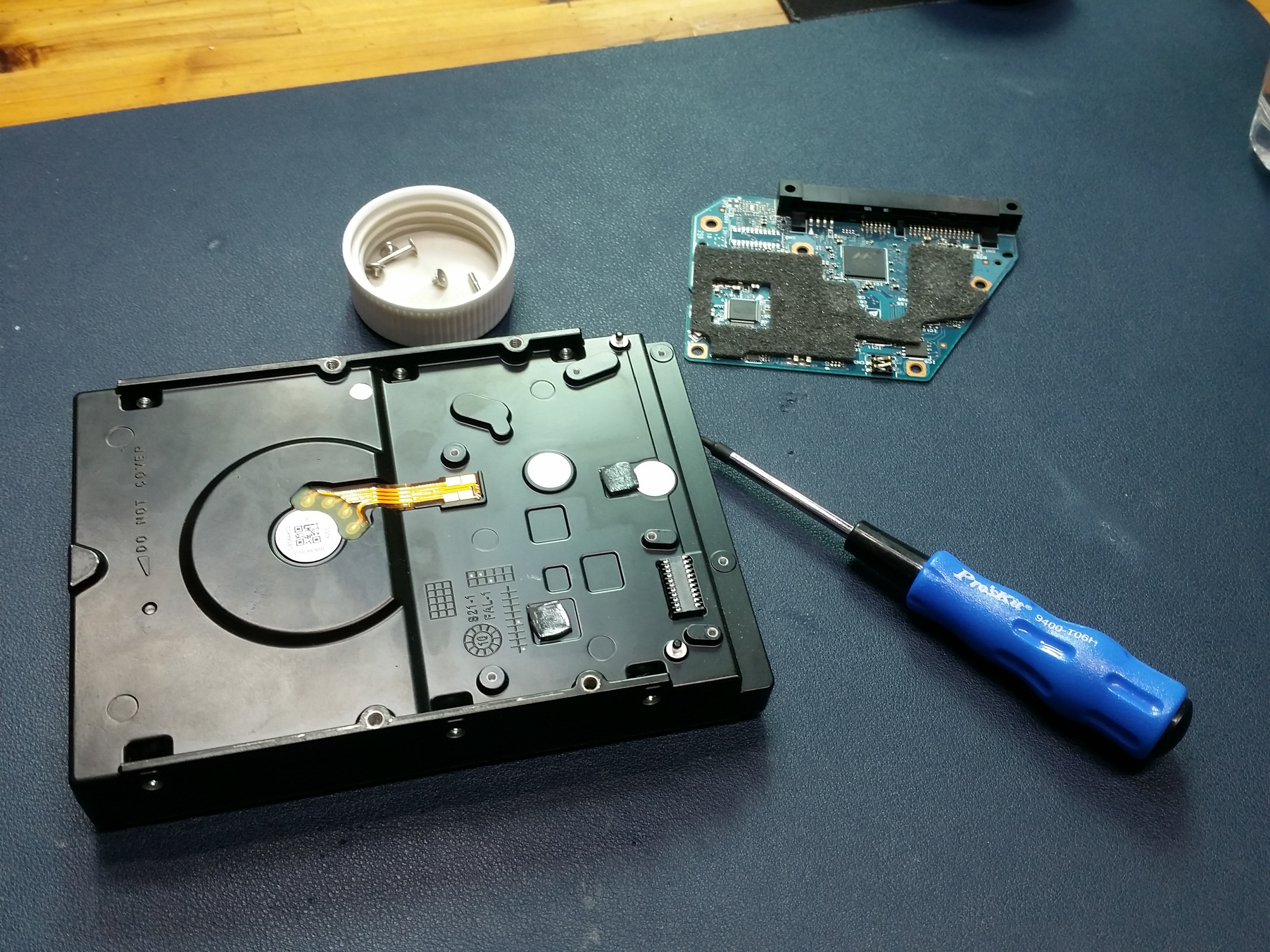

PCB를 분리합니다.

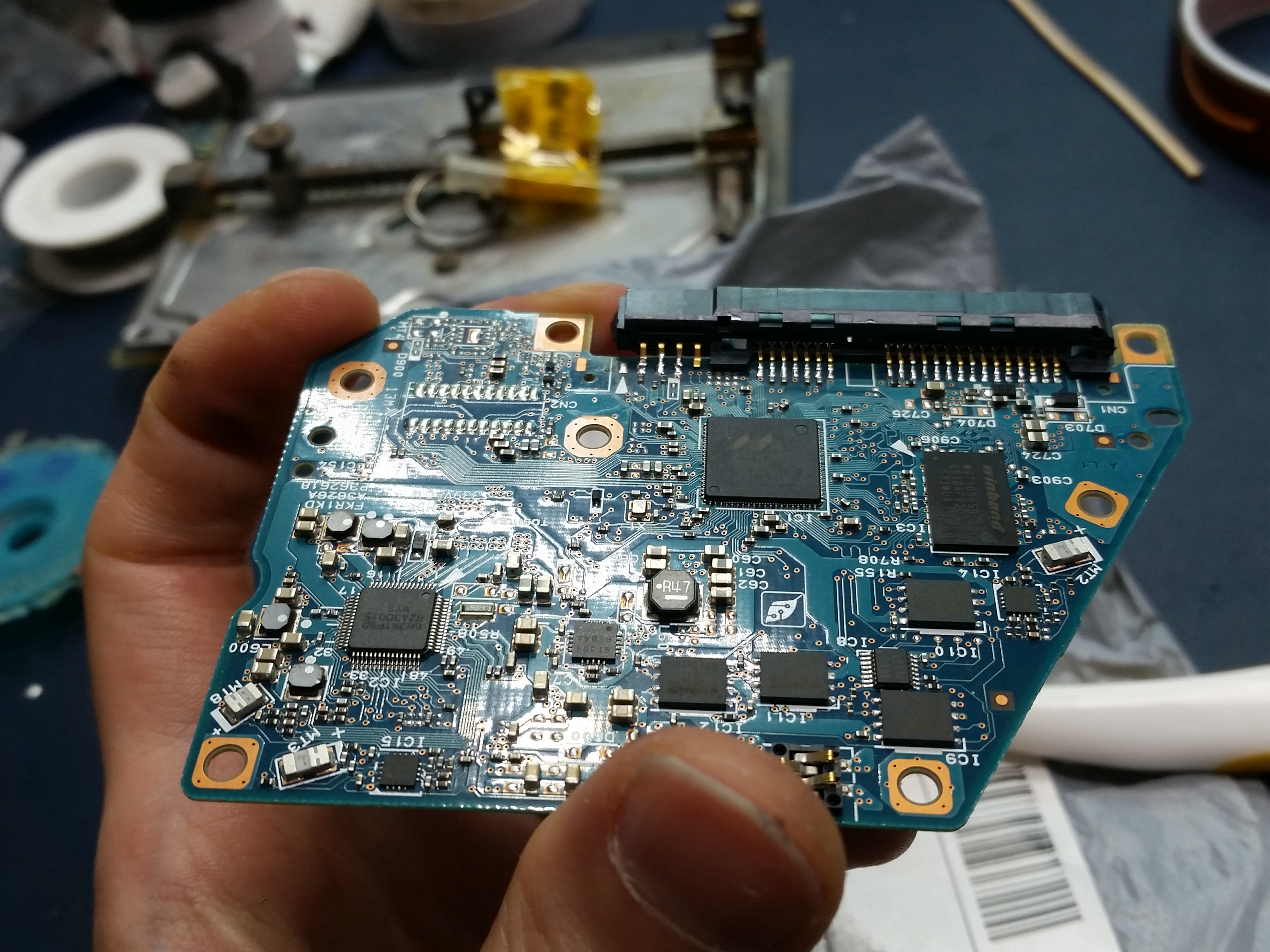

커넥터 내측입니다.(왜 찍었지..??)

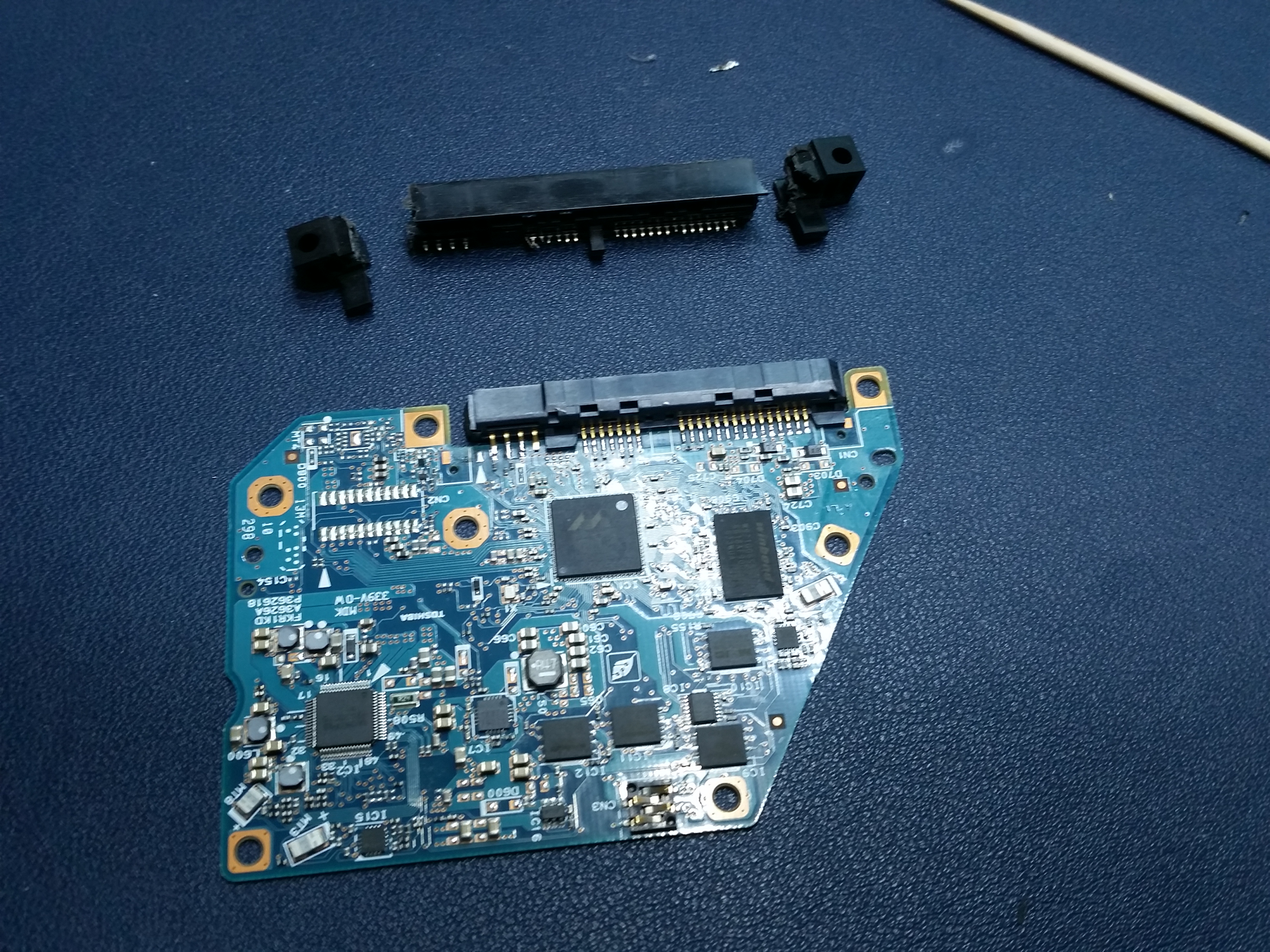

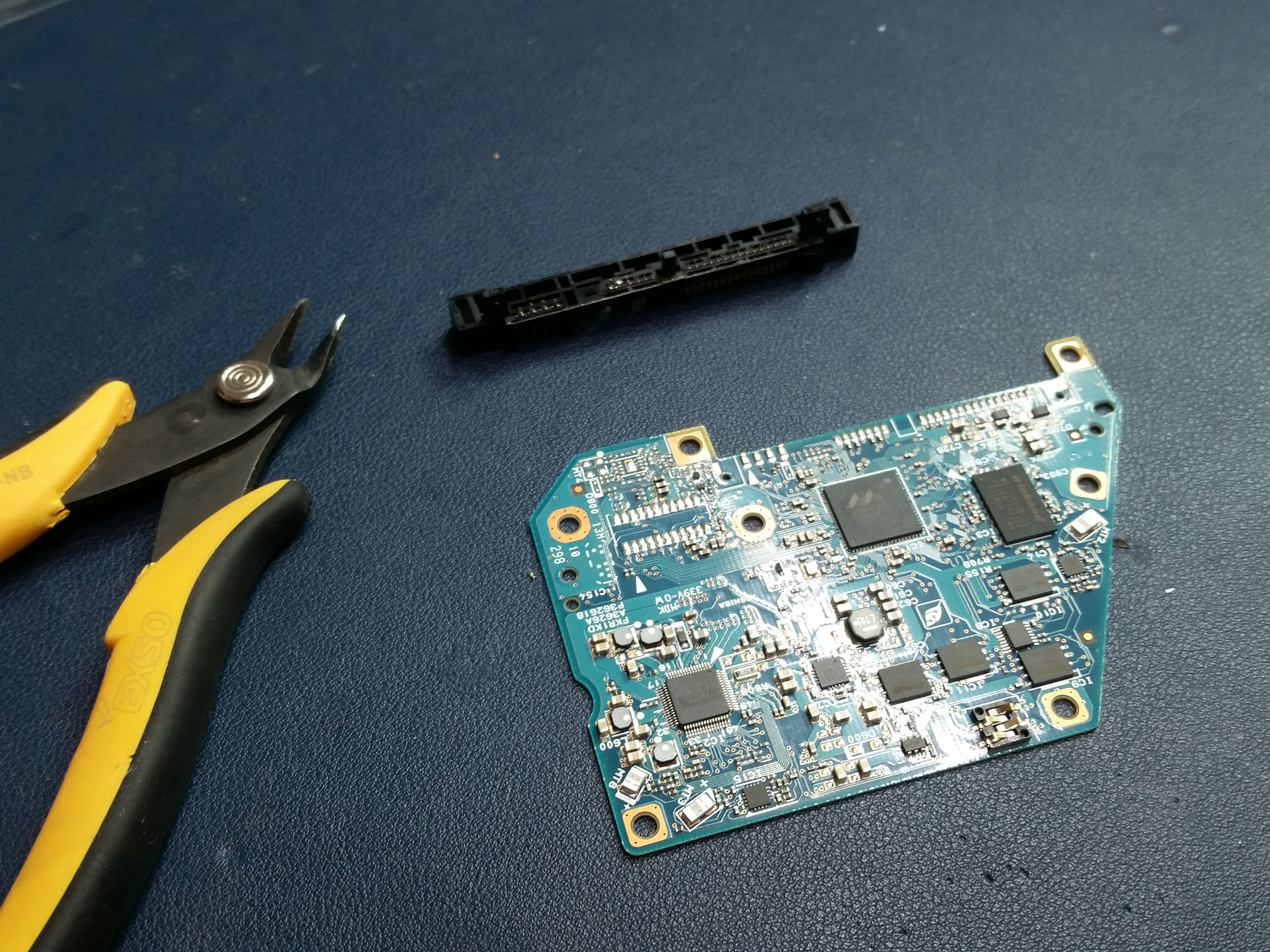

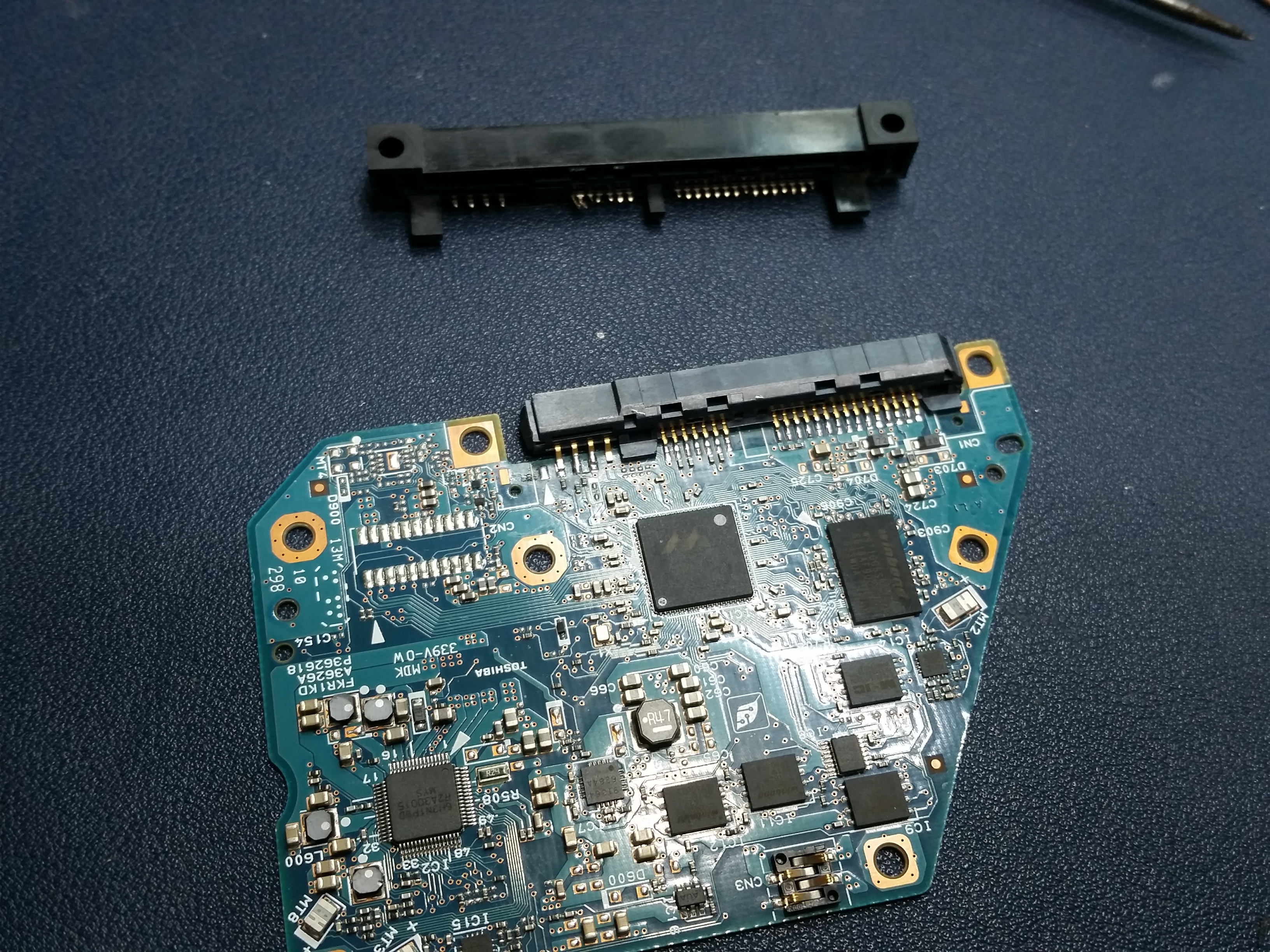

파손 커넥터를 제거합니다.

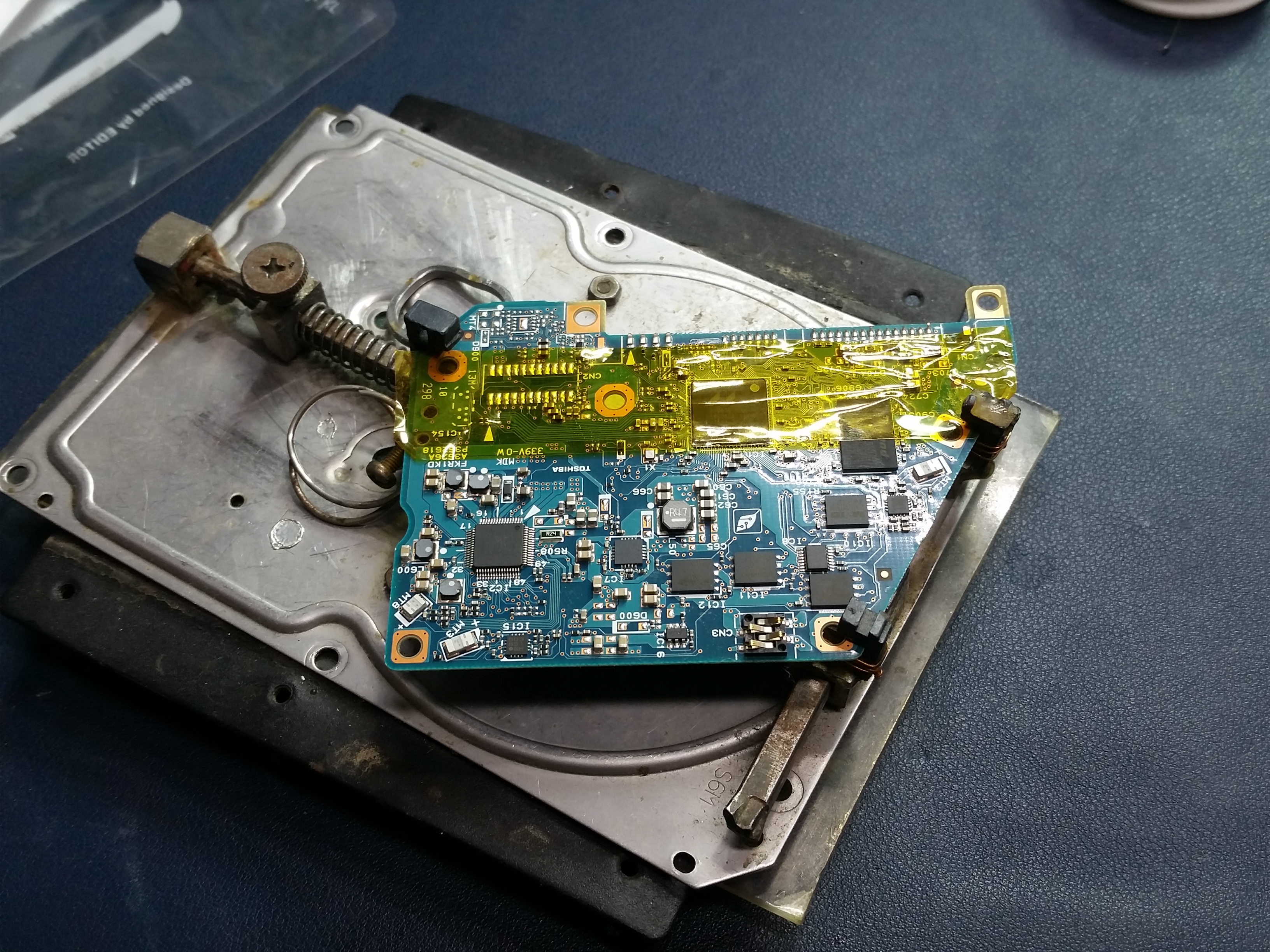

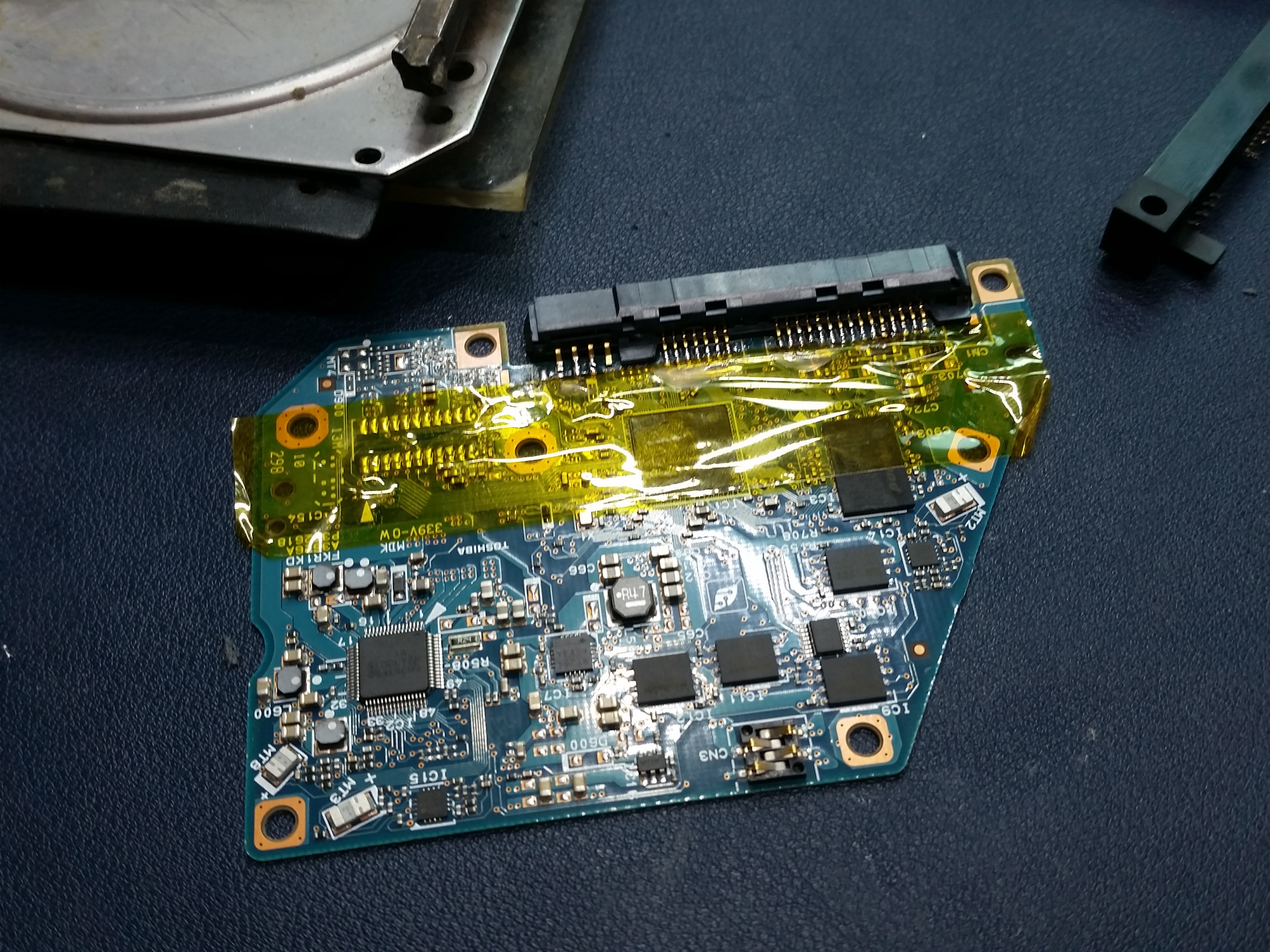

캡톤테이핑 후 PCB바이스로 고정합니다.

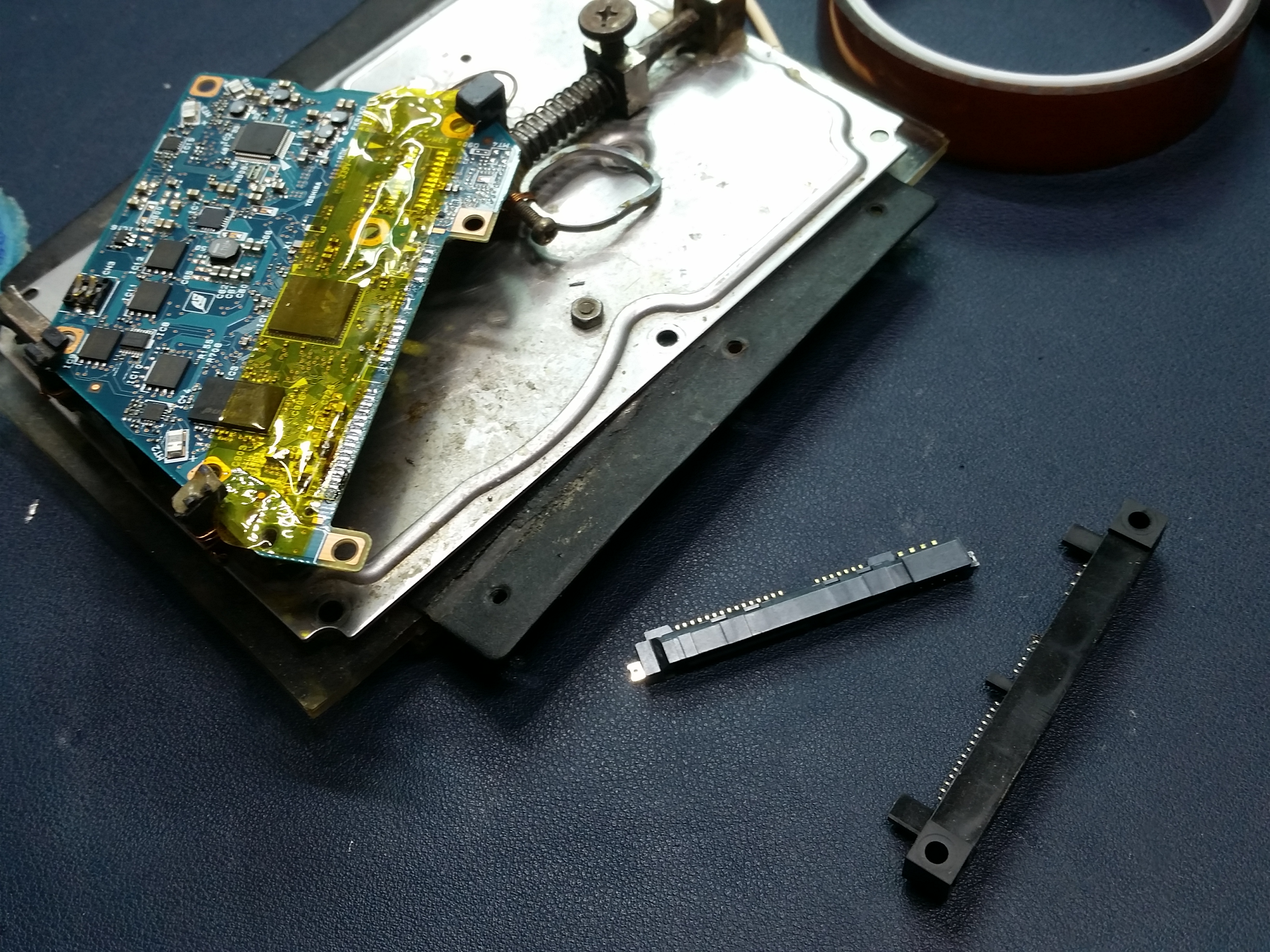

실장면을 정돈하고 새 커넥터를 준비합니다.

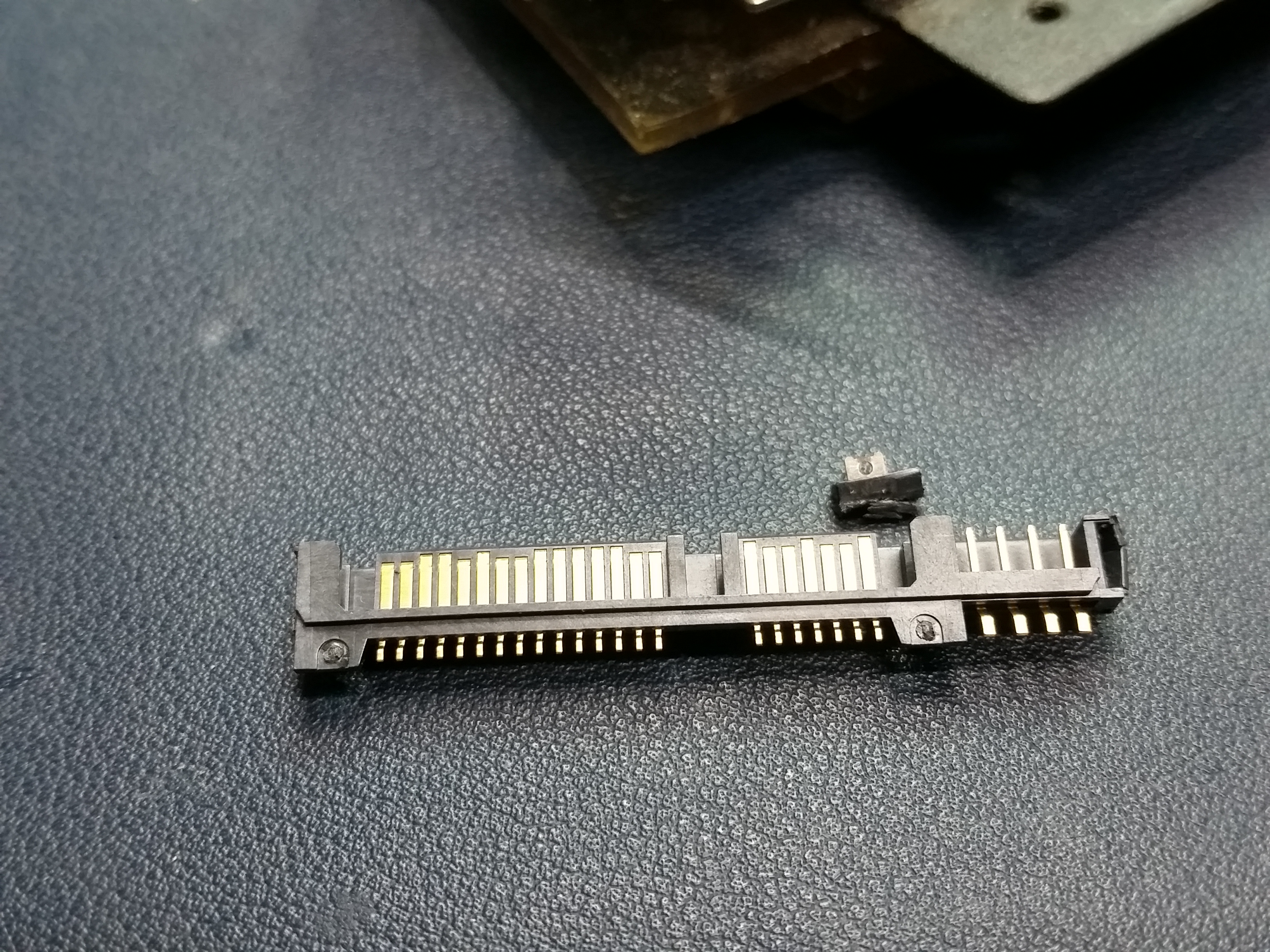

새 커넥터를 가공합니다.

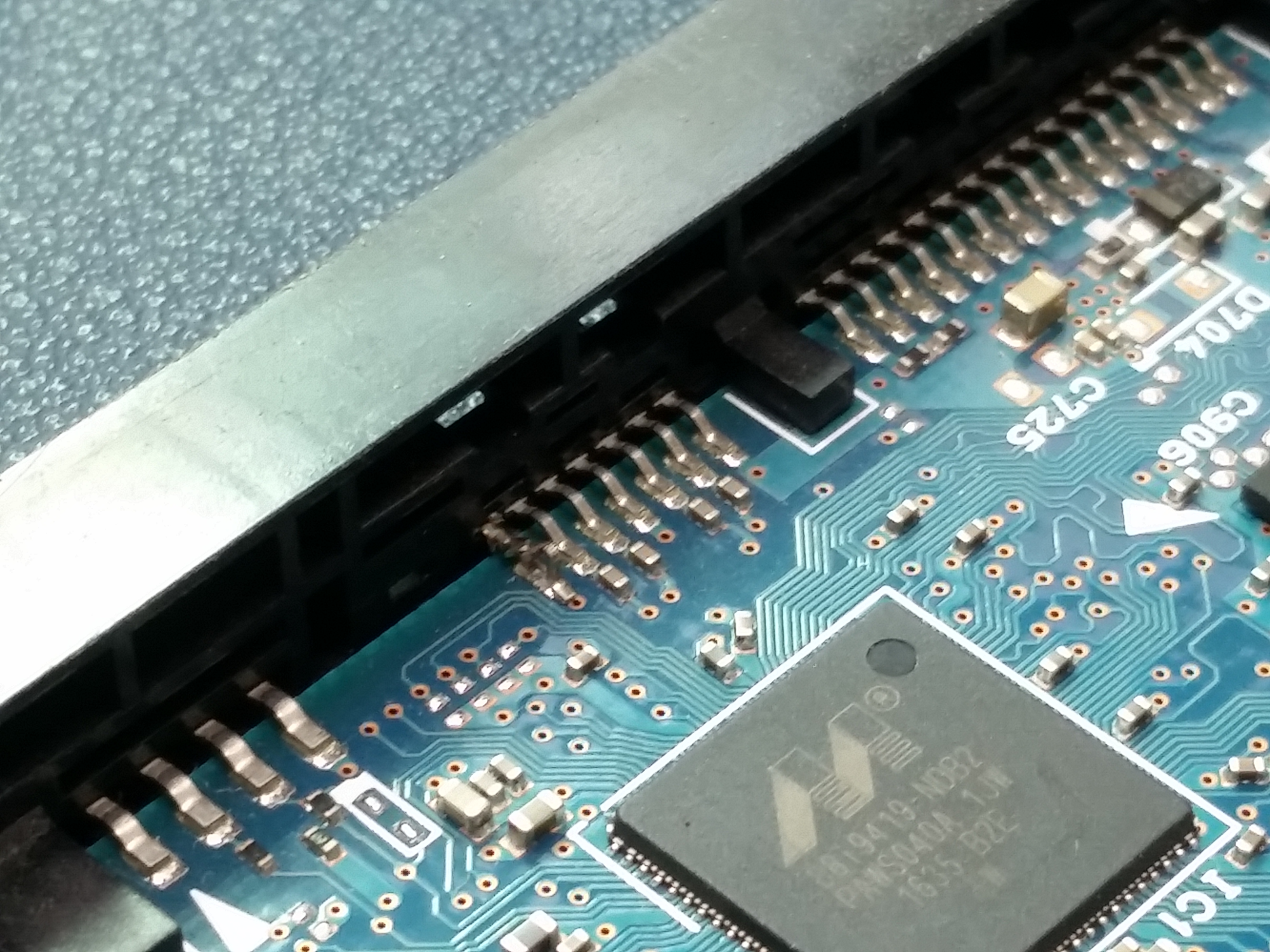

새 커넥터 실장.













세척 후 건조.

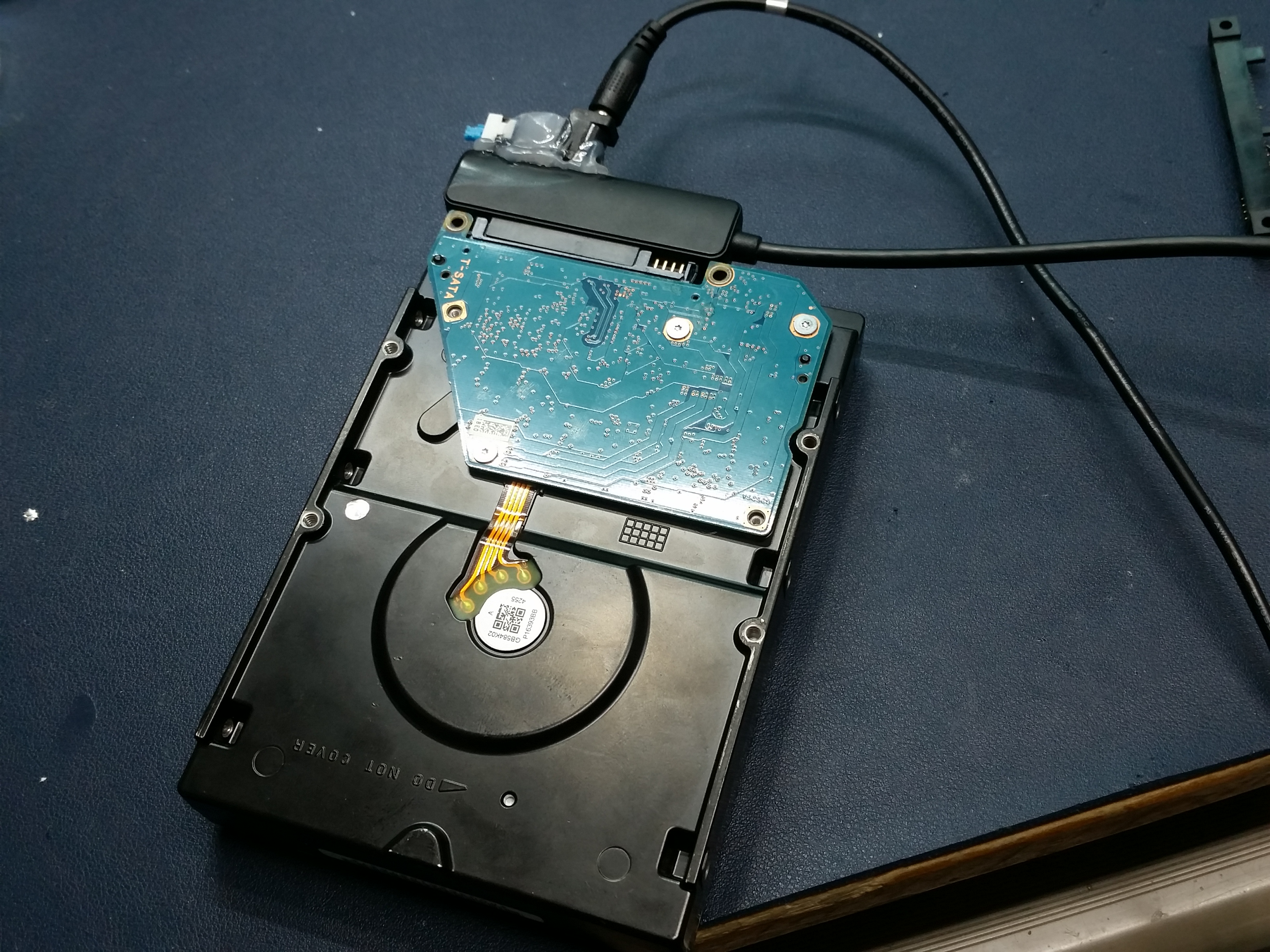

주요 포인트 위치의 나사만 채워 USB to SATA연결













인식 확인.









파손 커넥터에서 필요한 부분이 있습니다.













기존 사출 가공













글루건으로 보강합니다.















모든 나사 채우고 USB to SATA연결











최종 인식 확인입니다.











보강은 했으나 완벽한 고정이 아니니

사용 시 주의를 당부드립니다.









도시바 X300 HDD의 SATA커넥터 교체가 완료되었습니다.





감사합니다.
