17일 메일이 옵니다.
커넥터를 제거하다 실패하셨답니다.
롬칩을 옮겨야 한다는데요.
(사진 촬영을 기가 막히게 하셨네요, 덕분에 한눈에 차이점 발견 가능 했어요^^)
PCB모델이 다르고 레이아웃 및 부품 배치도 약간 다릅니다.
제 얼마 되지도 않은 경험에 의하면....
PCB에 롬칩 하나짜리는 WD 10TB 이하,
롬칩이 두 개짜리는 WD 12TB 이상이었습니다.
롬칩 이식도 PCB모델이 같은 것만 작업해 와서,
모델이 상이해도 호환이 되는지 확신이 없었습니다.
롬칩 교체로 해결되면 땡큐인데..
보다 확실한 방법인 패턴 복원과 커넥터 이식으로 방향을 잡습니다.
메일을 주고받을 때만 해도 PCB두 장이었고,
커넥터가 있는 PCB에서 이식해 주면 되겠다 했습니다.
핫플레이트로 떼어내면 쉽고 아주 깔끔하거든요.
31일 13시경 도착한 실물입니다.
해외 쇼핑몰에서 커넥터를 구매하신 것 같습니다.
PCB만 보내주셔도 되는데... 에구..
커넥터 자체가 없는 상태입니다.

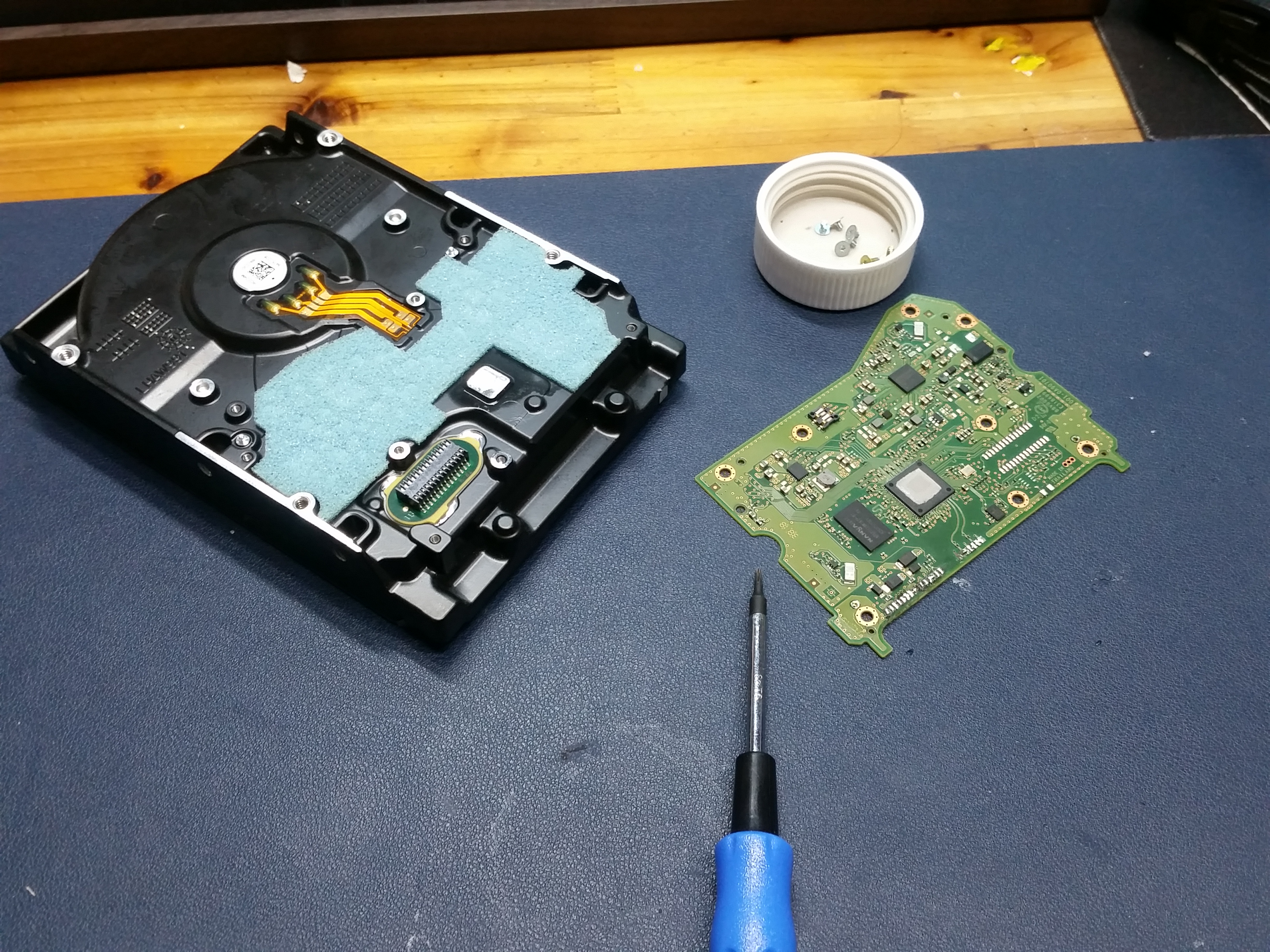

PCB를 분리합니다.
패드 상태입니다.
기본 점검을 해봅니다.
위 사진 중앙에 보이는 다이오드 두 개가 불량입니다.
복원해줘야 할 부분입니다.
폐 PCB에서 대체할 다이오드를 찾습니다.
사용할 다이오드 적출
불량 다이오드 제거.
호환 다이오드 실장.
패드 정돈 전에 MLCC이탈 방지처리.
캡톤 테이핑 후 PCB바이스에 고정.
패드 정리
여기부터는 현미경 카메라의 도움을 받습니다.

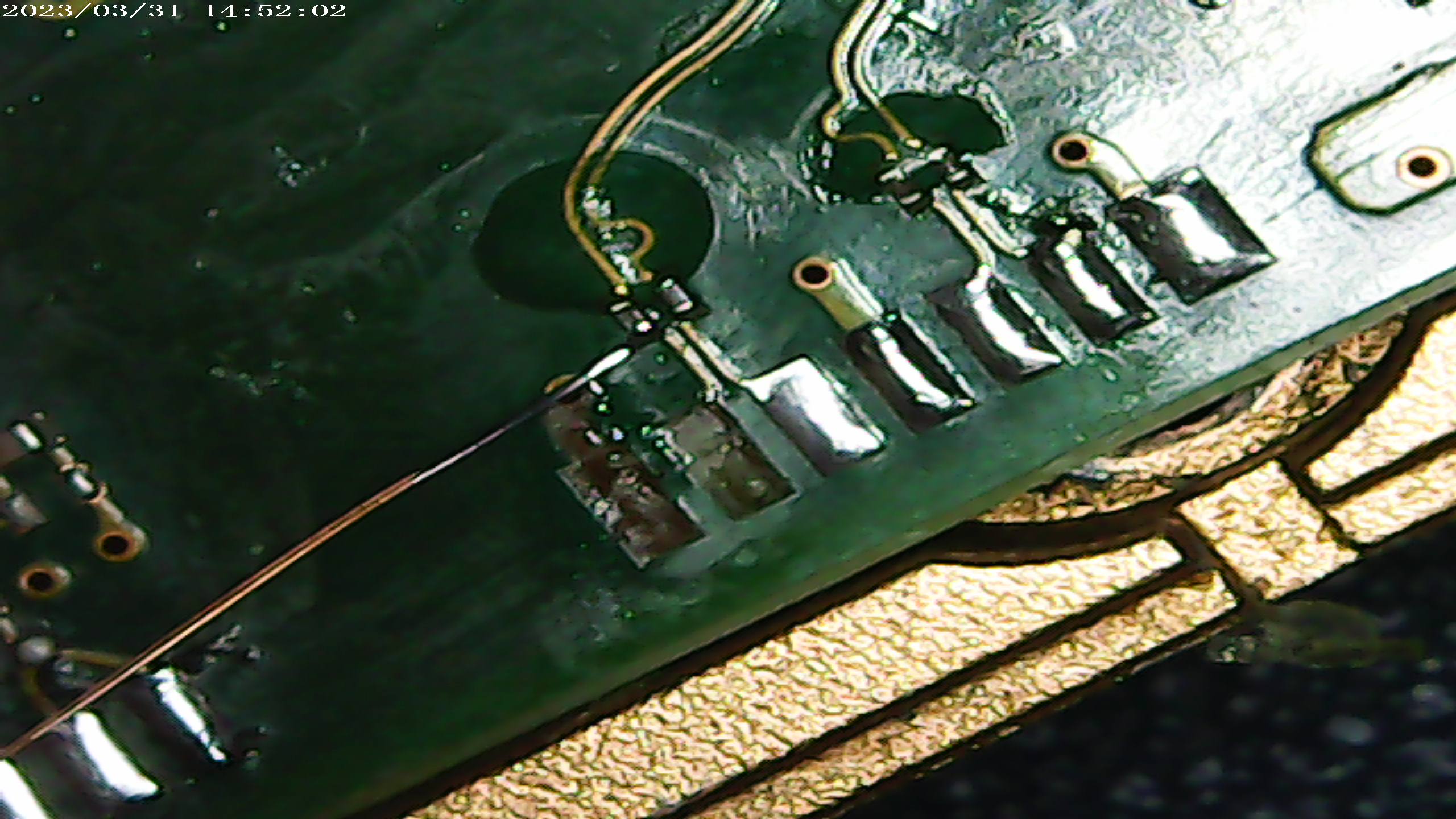

MLCC 뒷단에 와이어 연결
세척 후 보면 이런 모습입니다.
커넥터 실장.
세척 후 건조
뒤로 말아 넘긴 와이어 커팅.
육안 검수.
나사 조립
USB to SATA 연결
인식 확인
WD 10TB HDD의 다이오드 교체, 패턴 복원, 커넥터 이식이 완료되었습니다.
파손만 조심하시면 되겠습니다.
감사합니다.
