박정*님 WD BLUE 6TB, 시게이트 2TB 전원부 소자 교체 수리.

10일 최초 메일은 860 EVO 1TB에  대한 내용이었습니다.



내용은 풀 모듈러 파워서플라이에 다른 모듈러 케이블 사용으로 인한 860 EVO 고장,

같이 연결되어  있던 하드디스크 두 개도 동반 고장.

하드디스크는 PCB직접 교체 예정

SSD는 커넥터 교체하면 인식이 되는지?





이미 내부 손상을 입은 상태에서 SATA커넥터 교체는 의미가 없고,

하드디스크 점검 정도는 가능하다 답을 드렸습니다.





파워서플라이에 연결된 다수의 저장장치가 동시에 고장이라면,

써지에 의한 가능성이 매우 큽니다.







써지 전압은 기기가 필요한 전압을 훨씬 초과하는 높은 전압입니다.(순간 수 천~수만 V 수준)







27일 오전 우체국택배로 도착한 실물입니다.

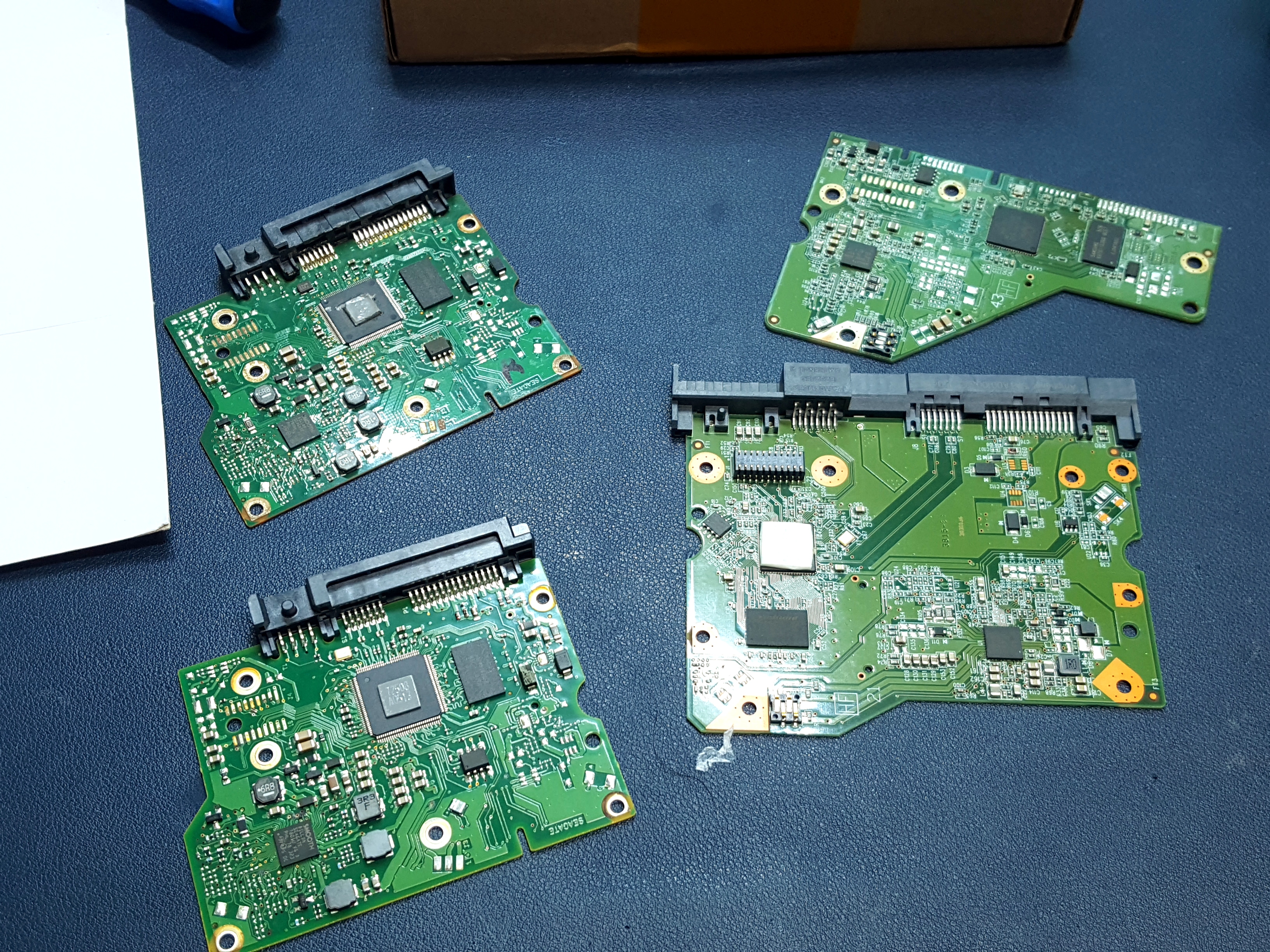

해외 쇼핑몰에서 교체용 PCB도 같이  보내주셨습니다.

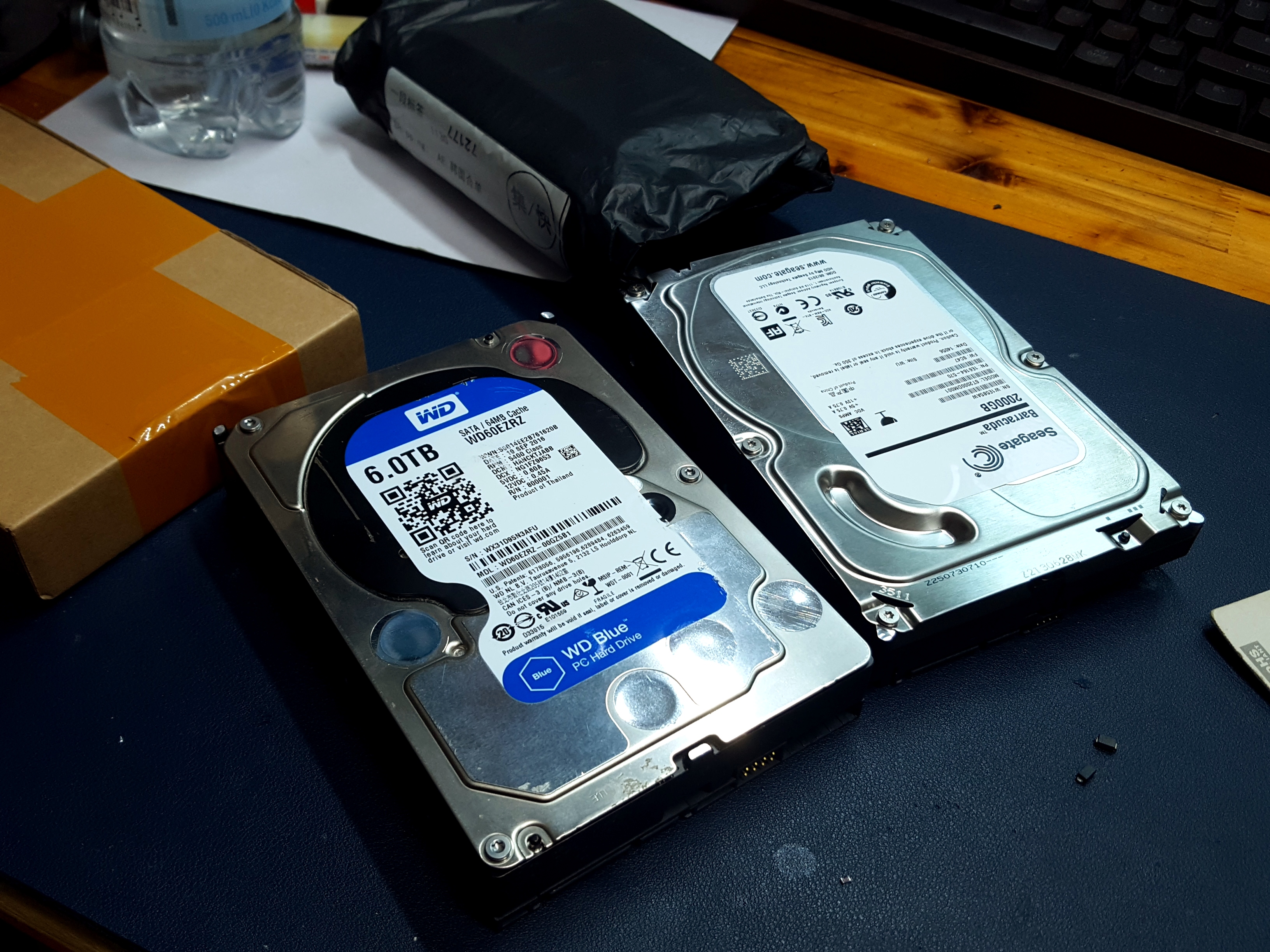

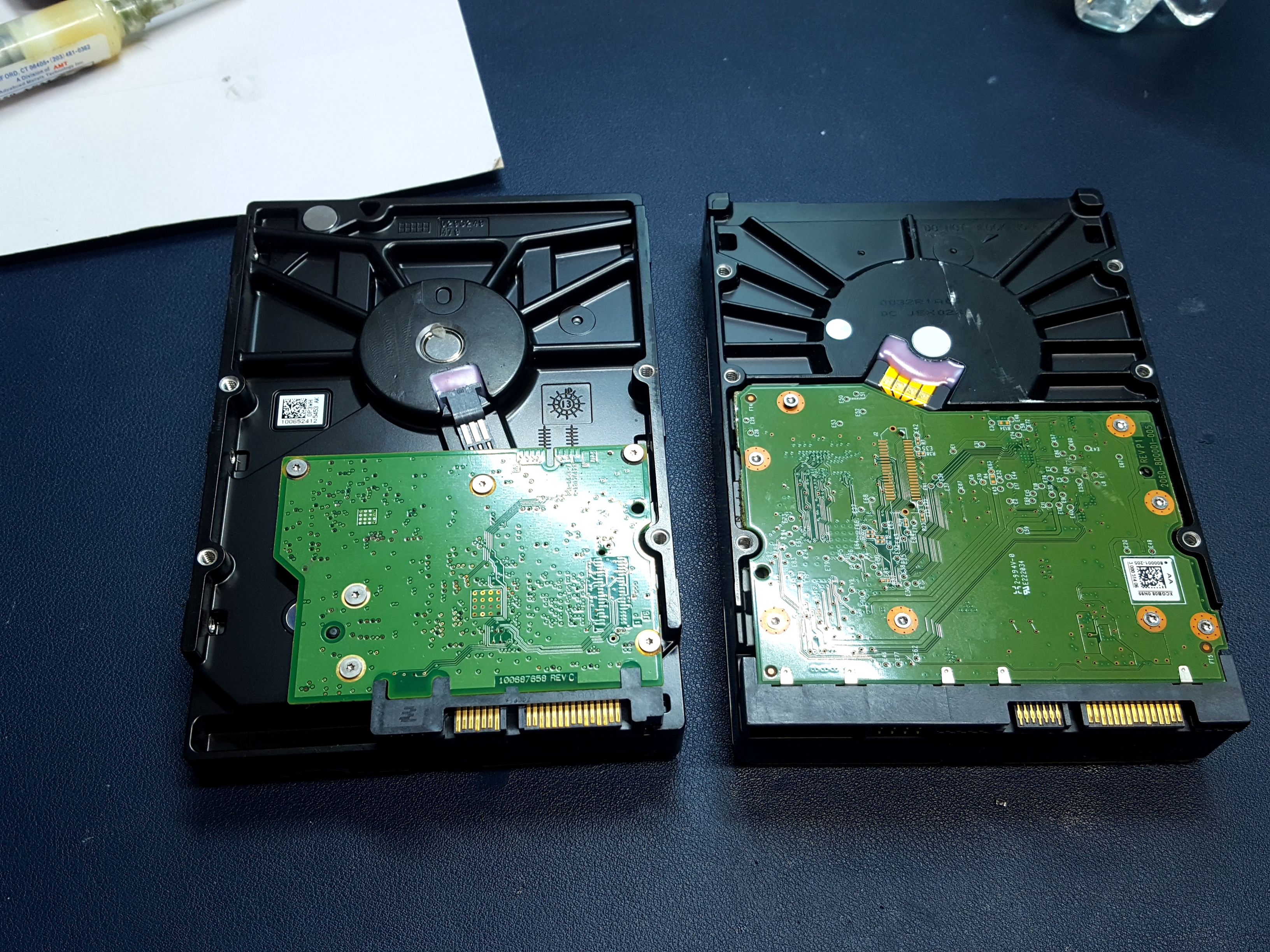

웨스턴 디지털 BLUE 6TB( WD60EZRZ) 와 시게이트 바라쿠다 2TB (ST2000 DM001)입니다.

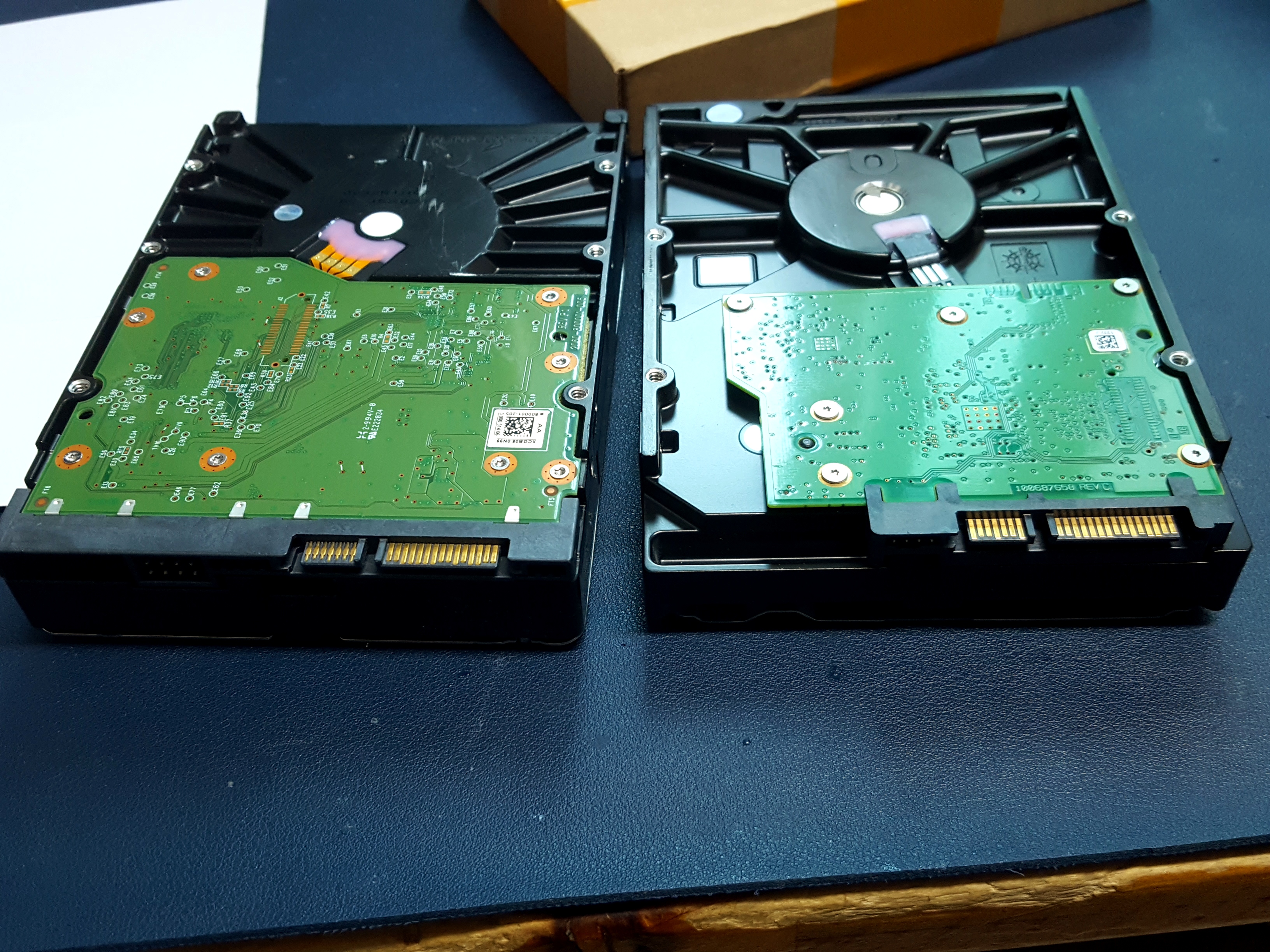

커넥터 손상은 전혀 없습니다.

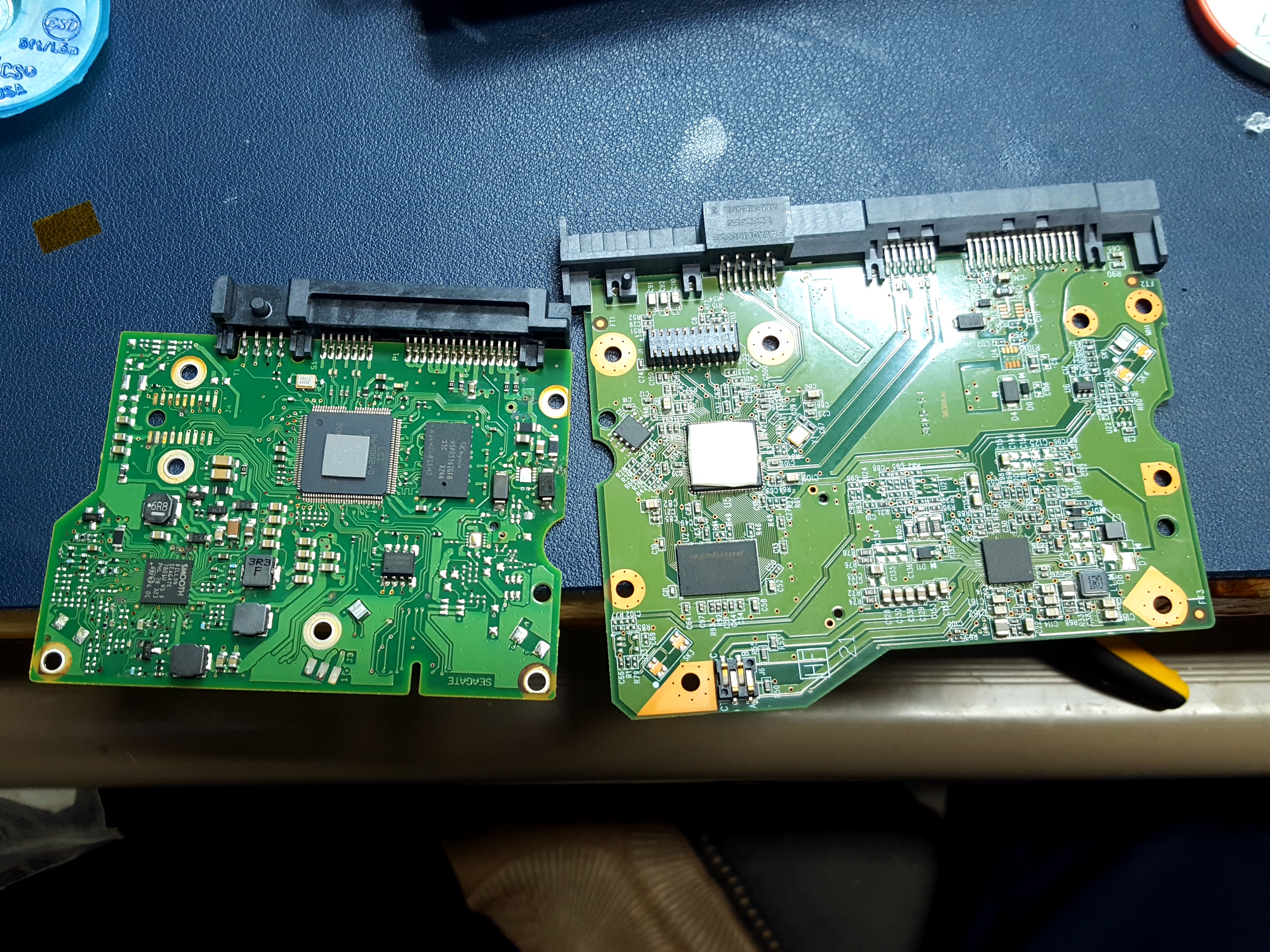

각 PCB를 분리합니다.

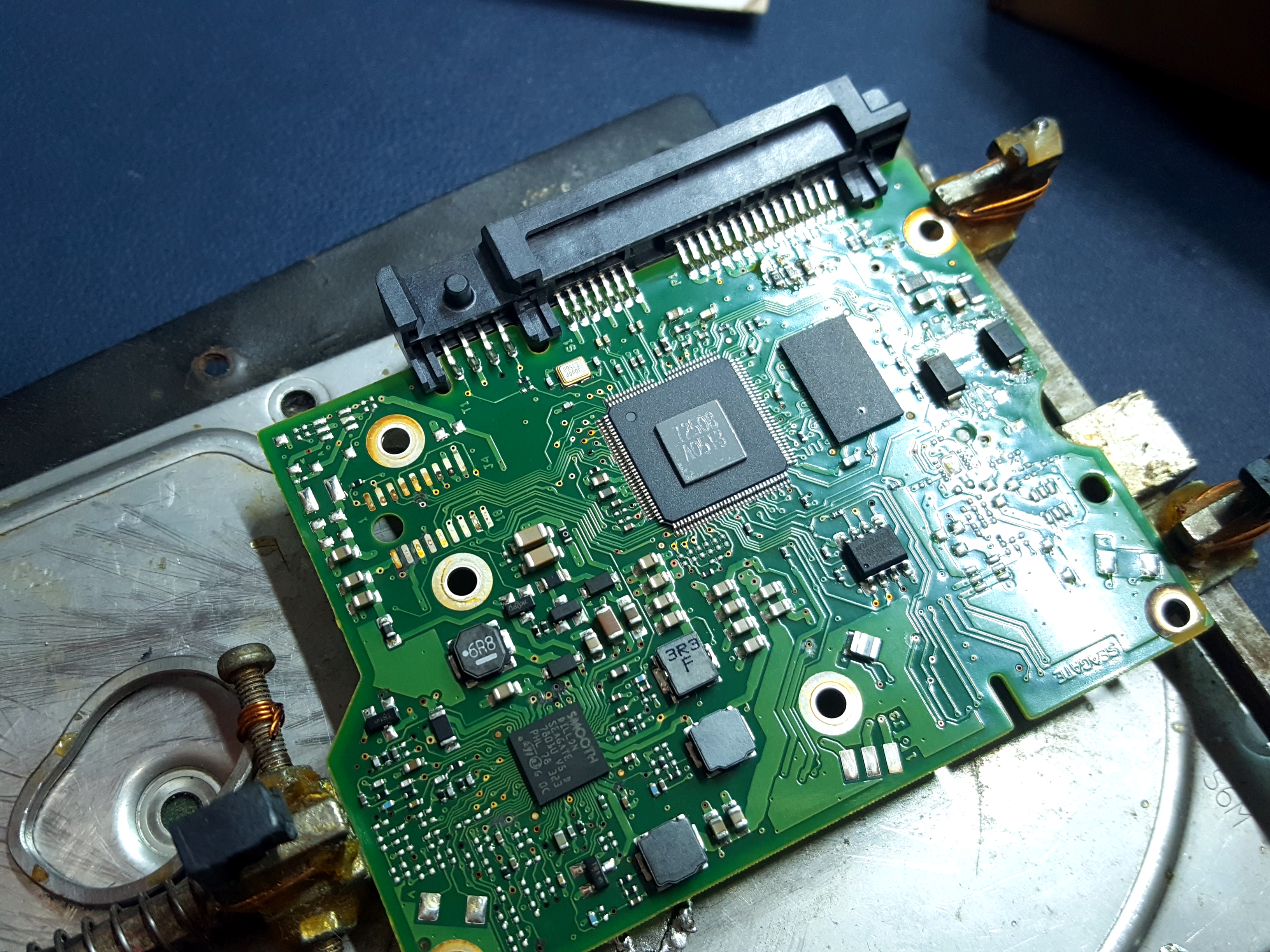

먼저 시게이트 2TB의 PCB부터 기본 점검을 합니다.

















예상대로 5V라인의 저항이 단선 상태입니다.

다이오드는 완전 불량은 아니나 교체하는 것이 좋겠단 판단입니다.

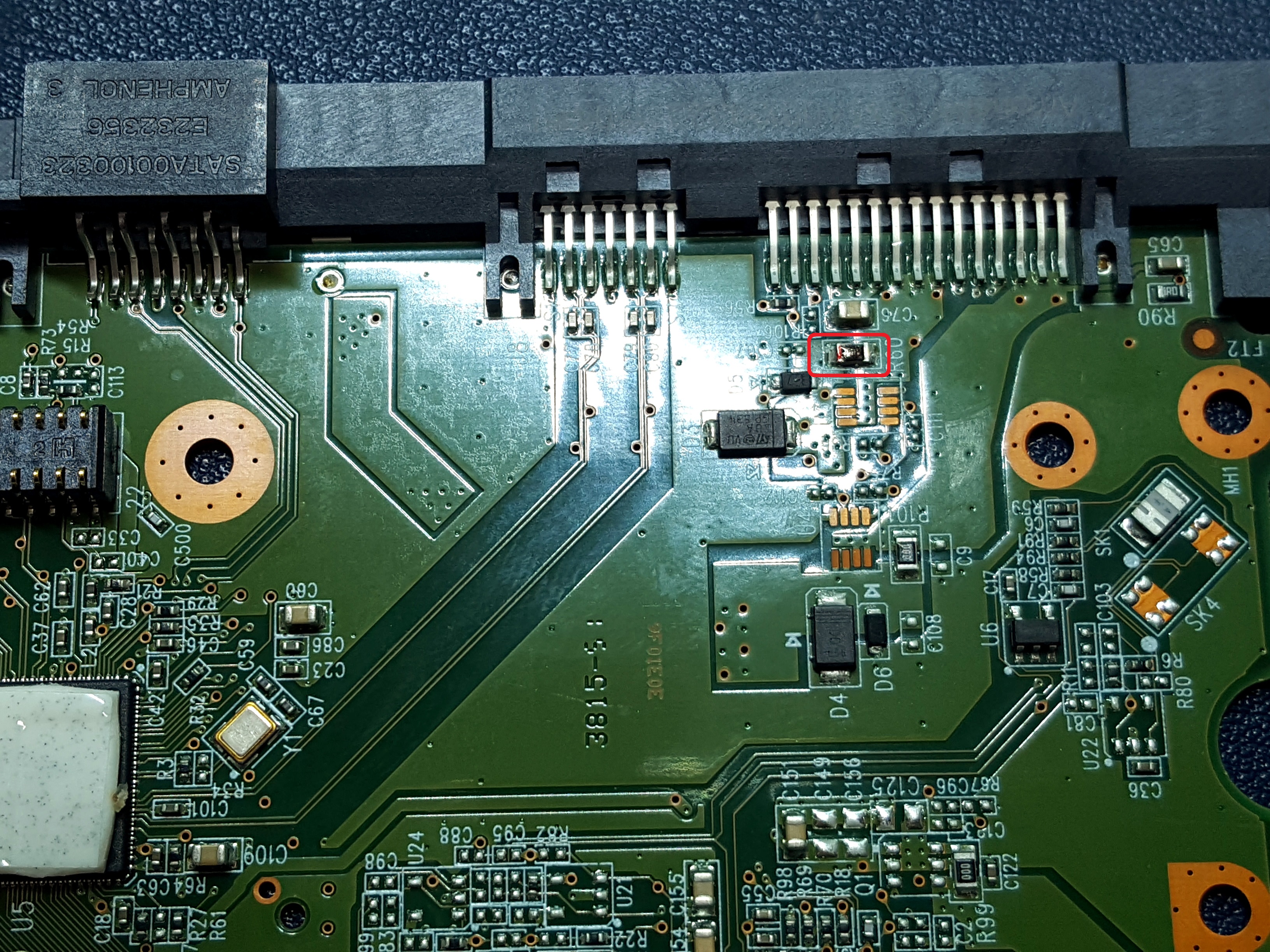

WD BLUE 6TB PCB입니다.

이 역시 예상대로 5V라인의 저항이 단선 상태입니다.















폐 PCB에서 추출합니다.







728x90











WD BULE 6TB PCB 저항 교체 완료.





















시게이트 2TB PCB 불량 의심 다이오드 제거.















저항 및 다이오드 교체 완료.













육안 검수 및 PCB 조립

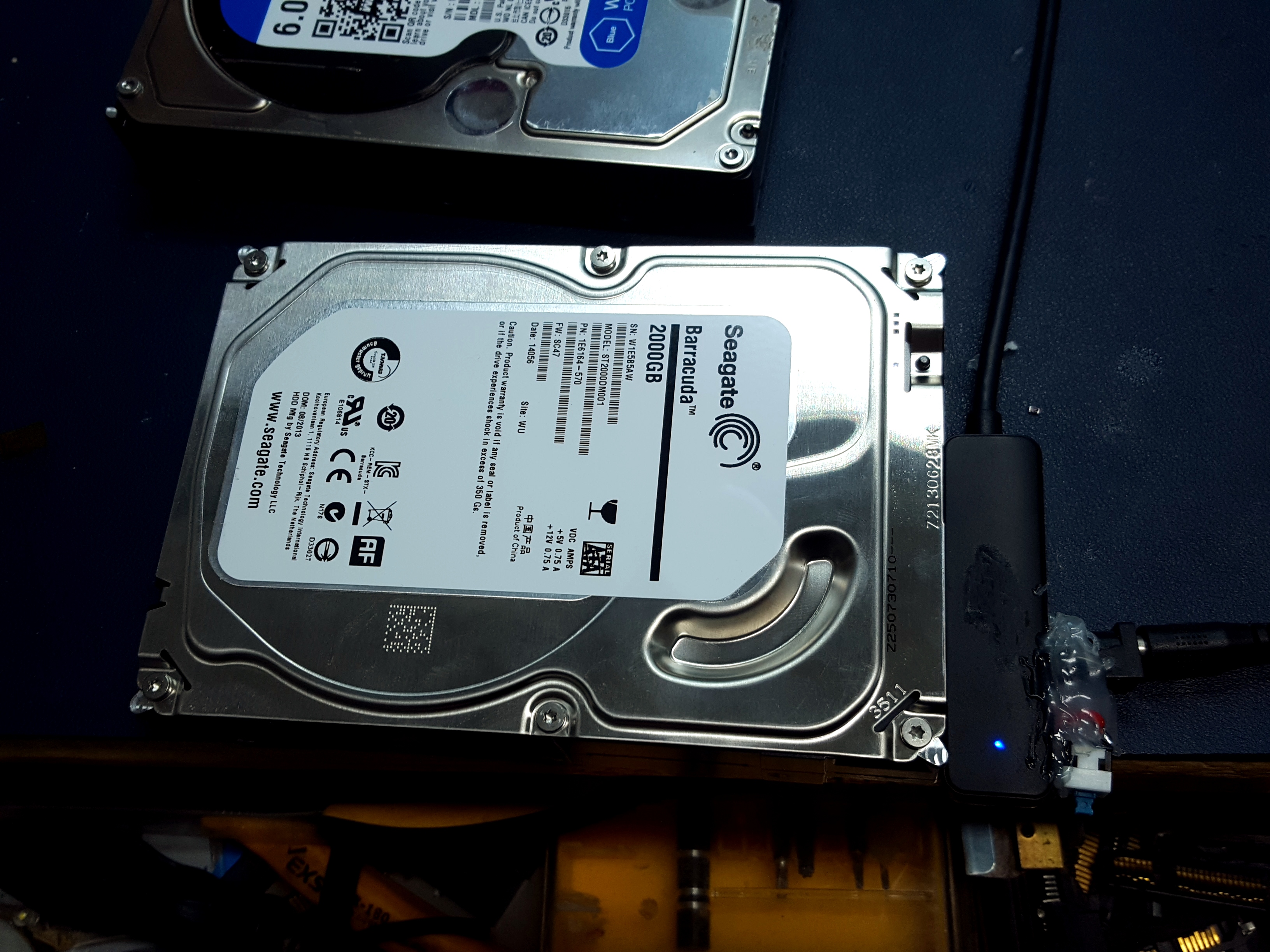

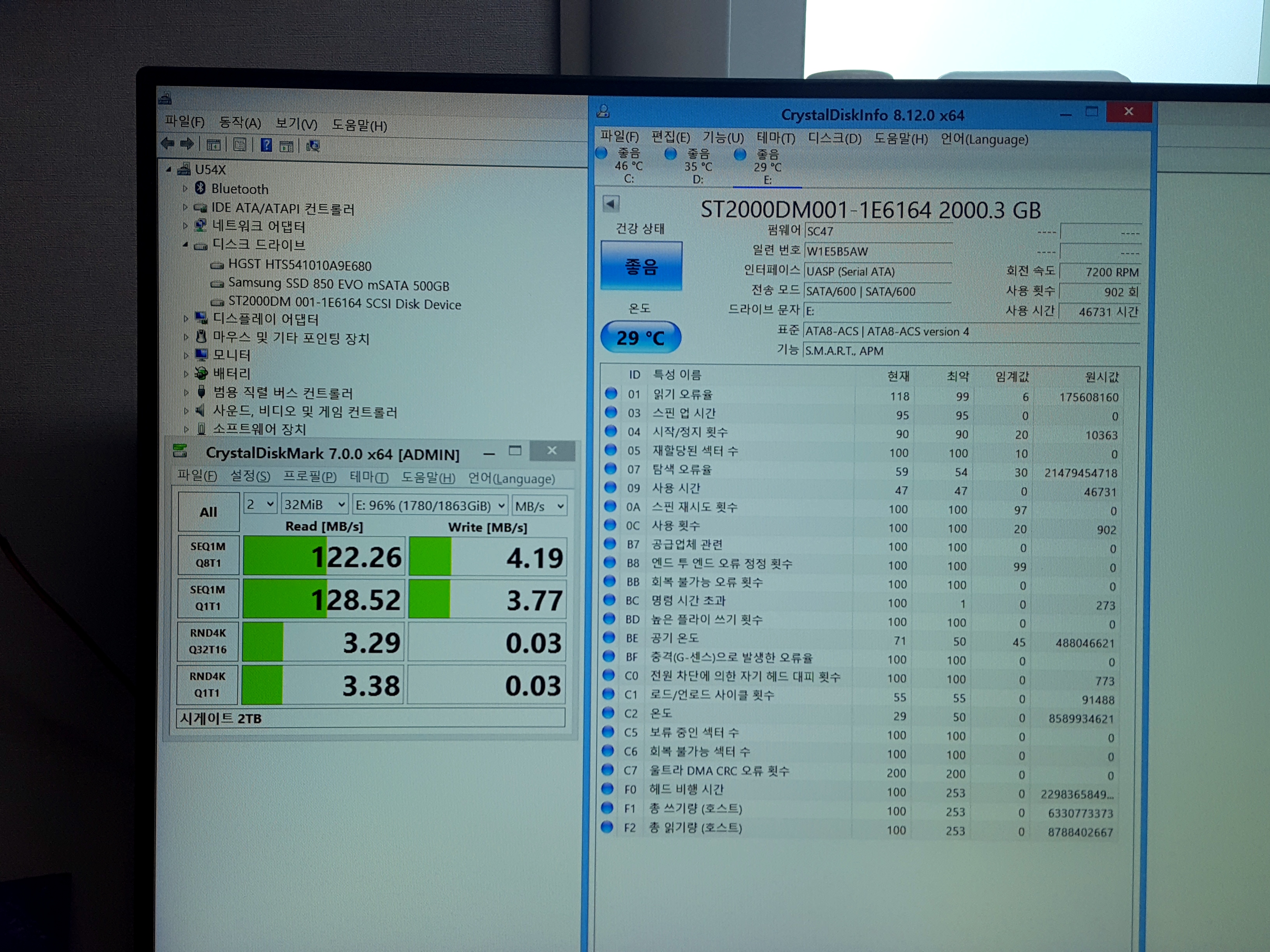

시게이트 바라쿠다  2TB부터 USB to SATA에 연결합니다.













인식 확인입니다.

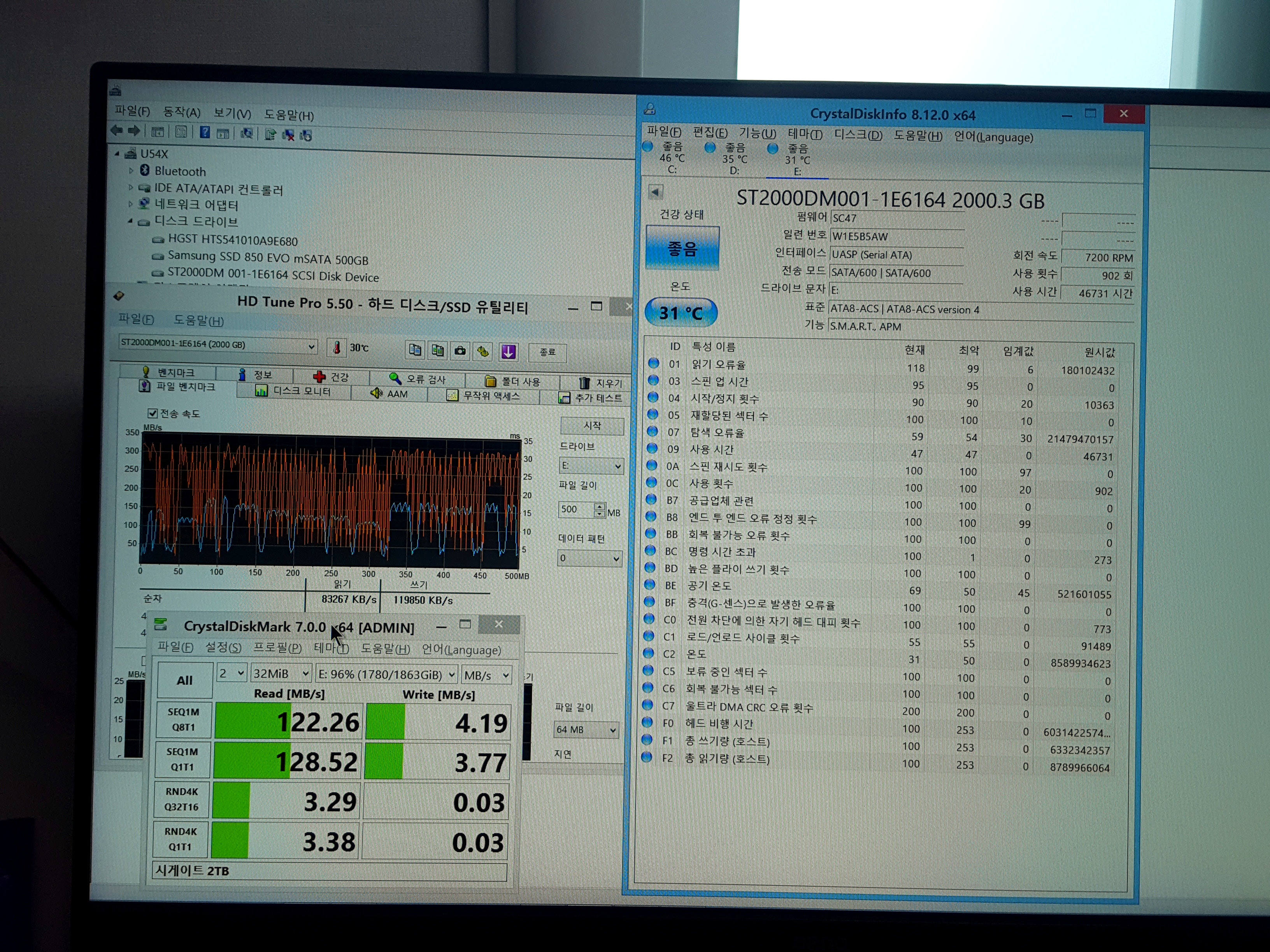

쓰기 속도가 초토화되었네요.













디스크 쓰기 캐싱 활성화 후 HDTune의 500MB 파일 벤치마킹.

HDD전체 용량의 96%씩이나 사용 중이어서 그런 듯합니다.

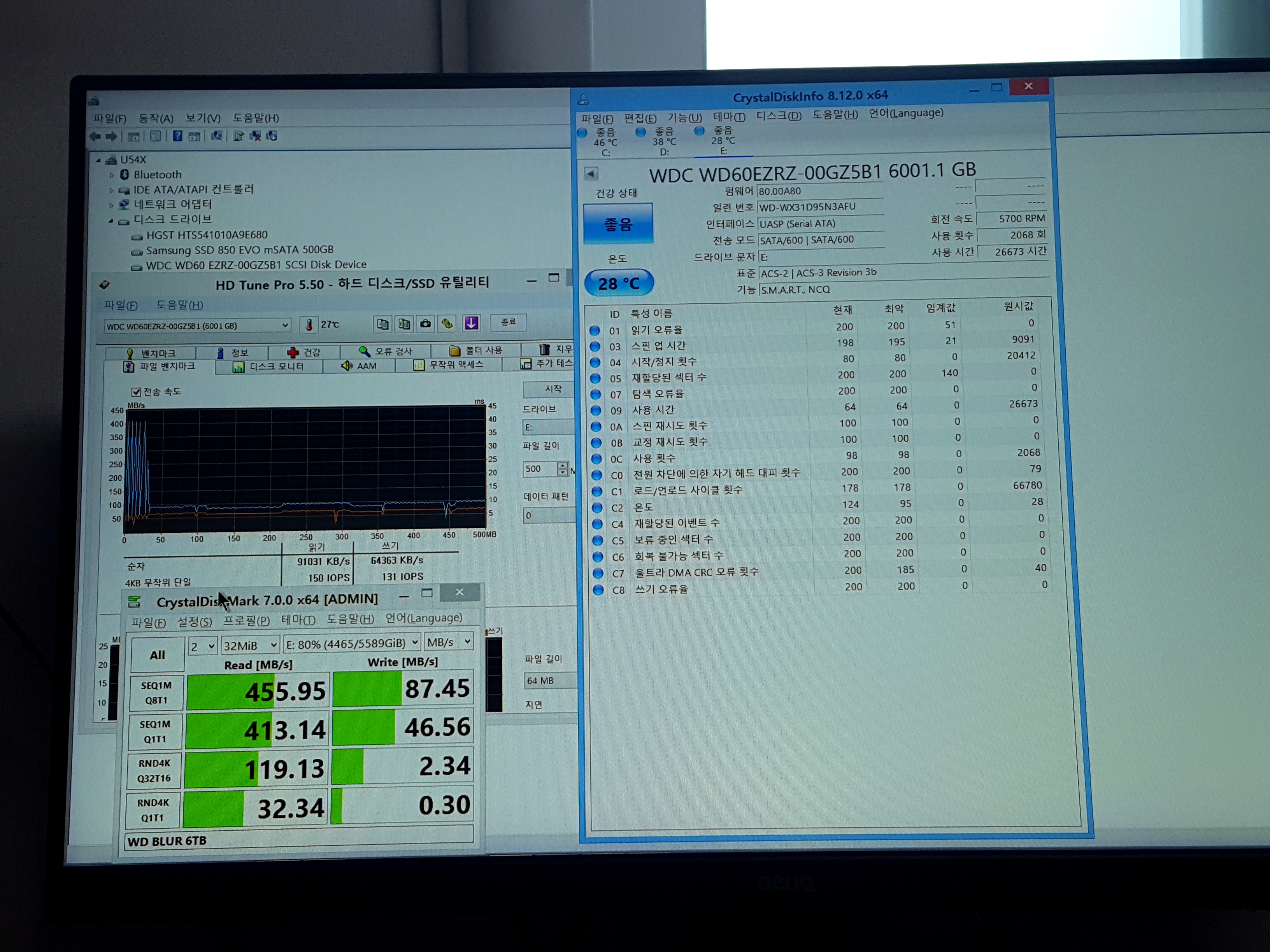

WD BLUE 6TB USB to SATA 연결













인식 확인입니다.

읽기 속도가 450MB/s가 넘습니다.



HDTune으로 확인하면 100MB/s정도







Crystal Disk Mark만 있는 리뷰는 절대로 걸러야 하는 이유입니다.



80% 이상 사용 중이어서 속도 저하현상이 있는 상태입니다.











교체용 PCB는 열어보지도 않았네요.

버리지 말고 갖고 계세요.







웨스턴 디지털 BLUE 6TB( WD60EZRZ) 와 시게이트 바라쿠다 2TB (ST2000DM001)의 전원부 소자 교체 수리가 완료되었습니다.











감사합니다.
