전선*님 도시바 X300 4TB (HDEW140) SATA 커넥터 수리

19일 메일이 옵니다.





전원 커넥터가 파손되어 고정을 못 하는 상황이랍니다.

















22일 도착한 실물입니다.

















PCB가 부자연스럽습니다.











헉...









모든 나사 풀고 살펴봅니다.

크렉이.....













돌기 위치를 정확히 일치 후 나사 조립을 해야 하는데,

일치된 상황이 아닌 상태에서 조립했거나,

나사를 모두 걸어놓고 균등하게 채워야 하는데 하나만 끝까지 채운 것이 아닌지..ㅠ











PCB재 조립.











USB to SATA 연결로 인식을 확인합니다.

다행히 인식은 정상이네요.







3년 사용이라는데, 사용량이 적습니다.















작동과는 무관한 부분이긴 하나,

N300, X300모델은 항상 이러네요ㅠㅠ



역시 야매..



728x90

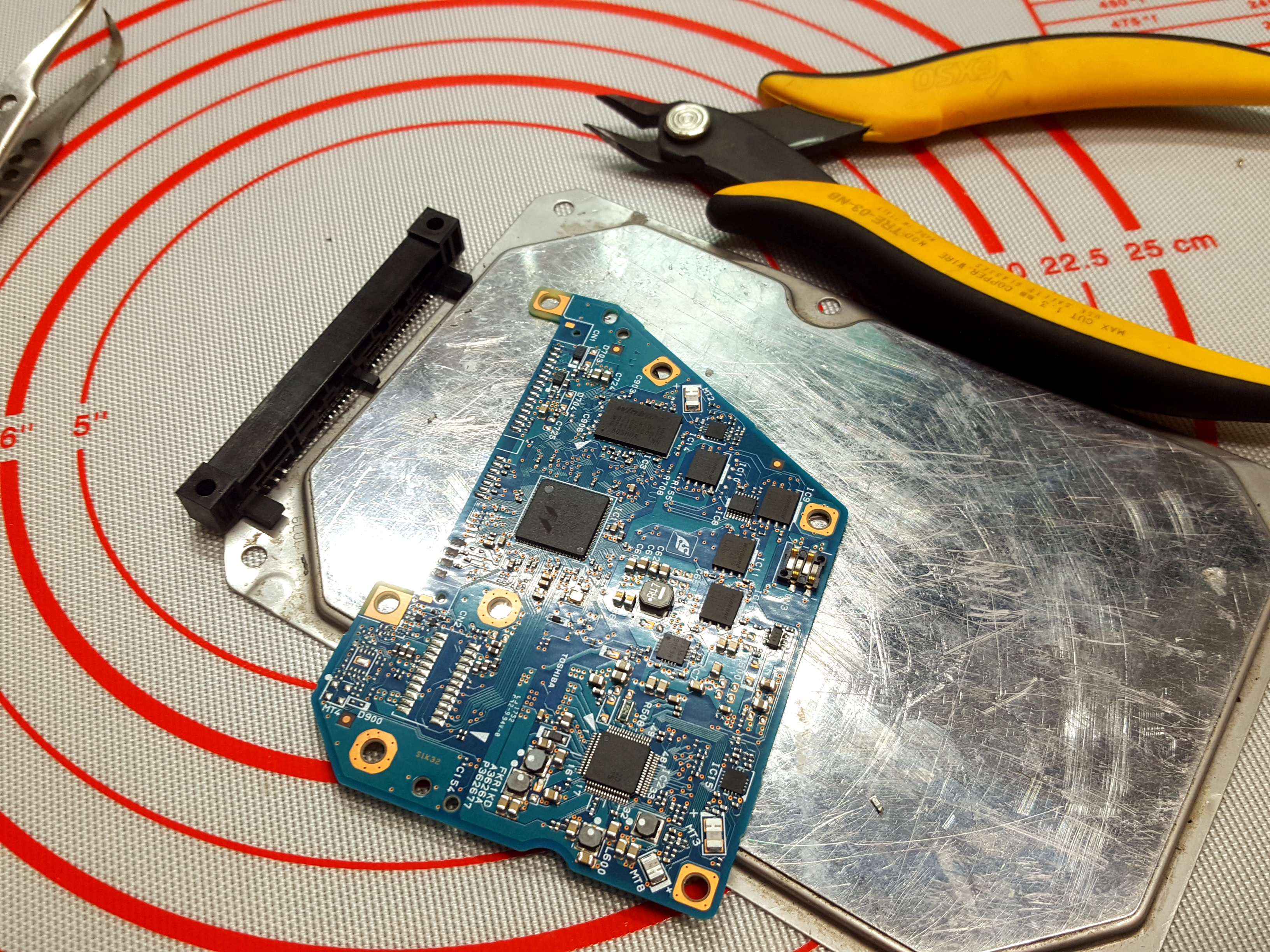

파손 커넥터 제거.













캡톤 테이핑 후 PCB 바이스에 고정.













실장면 정돈 및 새 커넥터 준비.



















새 커넥터 실장.



















세척 및 건조.

















주요 포인트 위치의 나사만 채워 USB to SATA 연결 후 인식 확인.

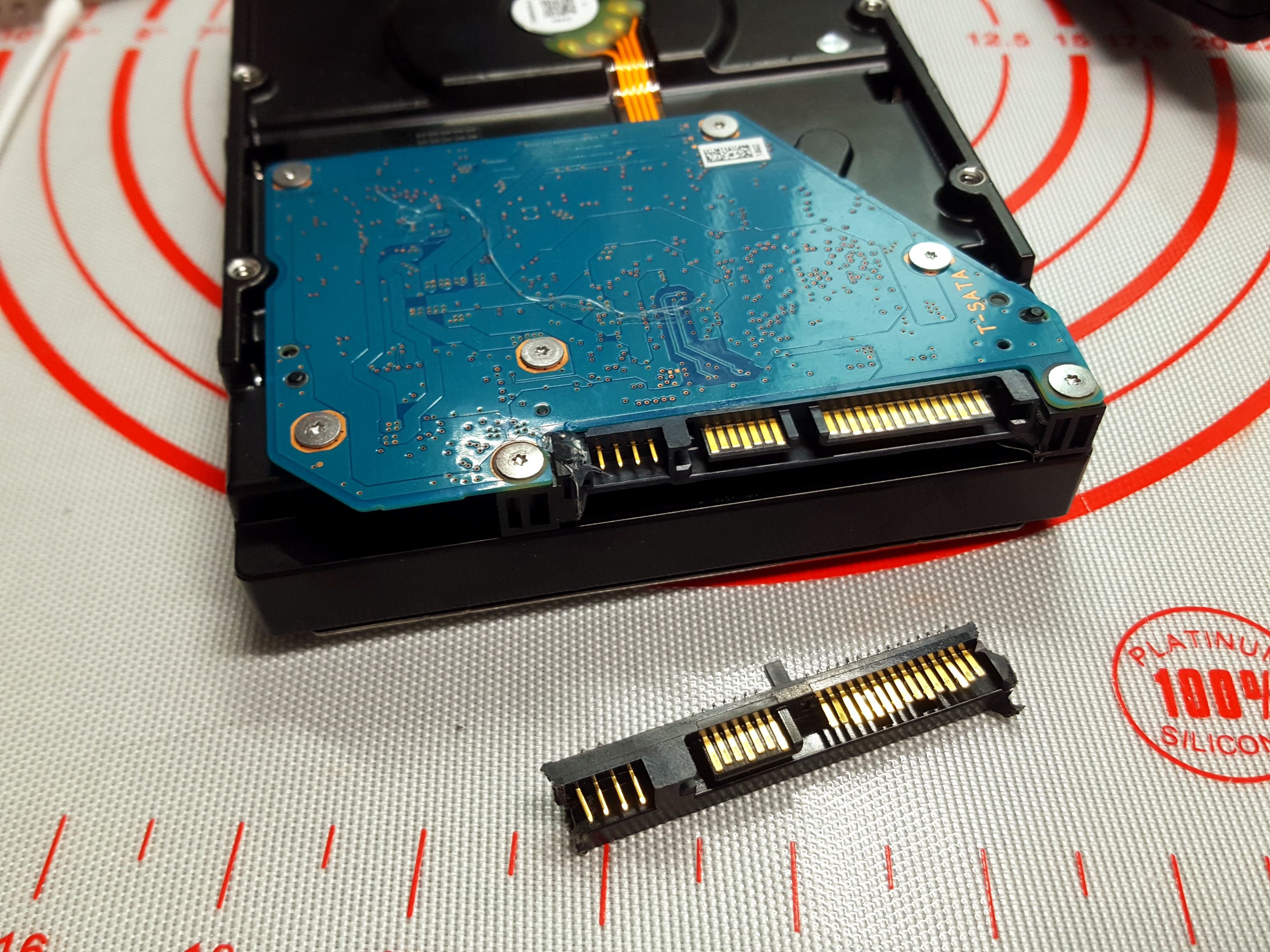

원래 사출에서 필요한 부분 사용 및 글루건 고정.











최종 인식 확인입니다.

파티션이 두 개라 HDTune 읽기 테스트로 마무리합니다.













커넥터 상단 지탱부가 없으니 케이블 결착 시 각별히 주의해 주시고요.









도시바 X300 하드디스크의 SATA 커넥터 교체가 완료되었습니다.
