MNL님 도시바 N300 8TB (HDWG480) ROM CHIP 교체 이식 수리

7일 오후 1시경 메일이 옵니다.



도시바 하드디스크가 전원 연결이 안 되는데,

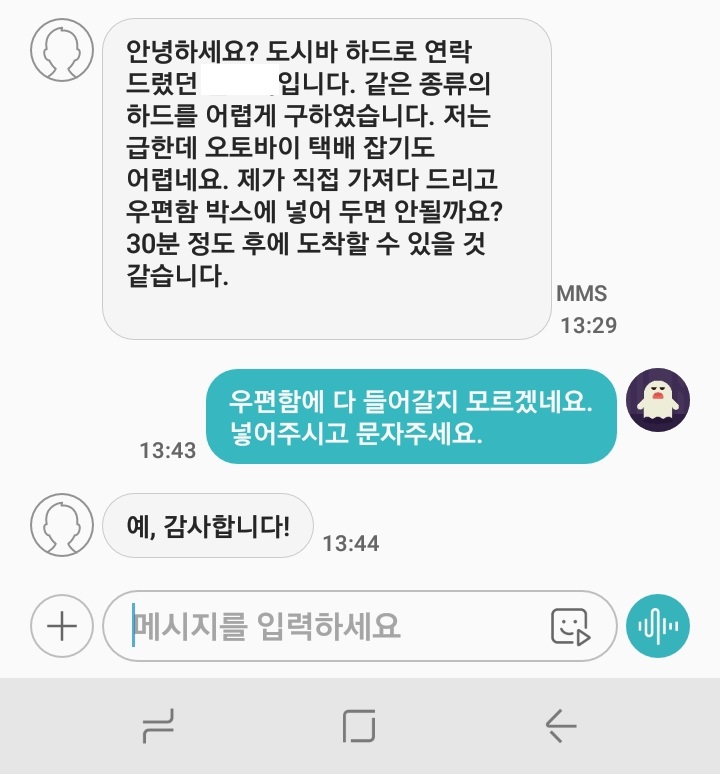

사정이 급해서 직접 찾아가서 건네주면 안 되겠냐 하시길래,





거절을 하였습니다.





자료 중 제출할 중요 문서가 있어서 무작정 용산와서 헤매고 있답니다.

상황이 급박하여 근처 복구 업체에 맡겼다네요.







도움이 못되어 죄송하고

잘 해결되길 바란다 답장을 보내고 일단락되는 듯했습니다..





약 1시간 후...



복구업체에서 그러길, 동일 PCB가 없어서 어려울 수 있다고 그랬답니다,

그렇게 되면 부탁한다 하시네요.(야매가 만능은 아닌데...ㅠ.ㅜ)







보통 전원이 들어가지 않는 문제는 다이오드, 저항, 퓨즈 문제가 대다수고, 업체이니 이런 기초적인 점검은 했을 테고,

PCB교체를 거론했다는 말은 PCB의 핵심 파트에 이상이 있음을 유추할 수 있습니다.







지난 N300모델의 수기를 찾아서 PCB외형을 확인.(4TB)

전원라인에 보여야 할 다이오드가 보이질 않네요.

파워 IC로 추정되는 부분이 보이기는 하는데 확실하지 않습니다.





업체 측에선 불량 부위를 찾아 교체하는 것보단 간단하게 PCB교체로 해결하려는 듯 보였답니다.



복구업체에선 끝내 PCB를 찾지 못했다고 합니다.



복구업체 진단이 정확하다면,

저 역시 PCB 없이는 진행이 어려울 것 같네요.





그러자 새 디스크를 구매해서 같이 보내주신답니다.

보통의 경우는 PCB단품만 준비하면 되지만,



PCB단품은 해외 주문이고 아무리 빨라도 7일 이상 소요되기 때문에 결정하신 듯 보입니다.

(잠깐 보니 N300 PCB단품 찾기도 쉽지 않네요..)







당혹스러운 문자 한 통.ㅠㅠ



우편함에 안 들어갈 듯하여 내려가 보니 마침 와계셨네요.

서로 간단히 인사 나누고 연신 허리까지 굽히시면서 부탁한다고...ㅜㅜ



중요한 자료인 만큼 결과가 좋아야 할 텐데요..







받아 들고 온 하드디스크들입니다.











새 HDD..

30만 원에 육박하는 하드디스크입니다.

https://prod.danawa.com/info/?pcode=18637436

도시바 N300 7200/256M (HDWG480, 8TB) : 다나와 가격비교

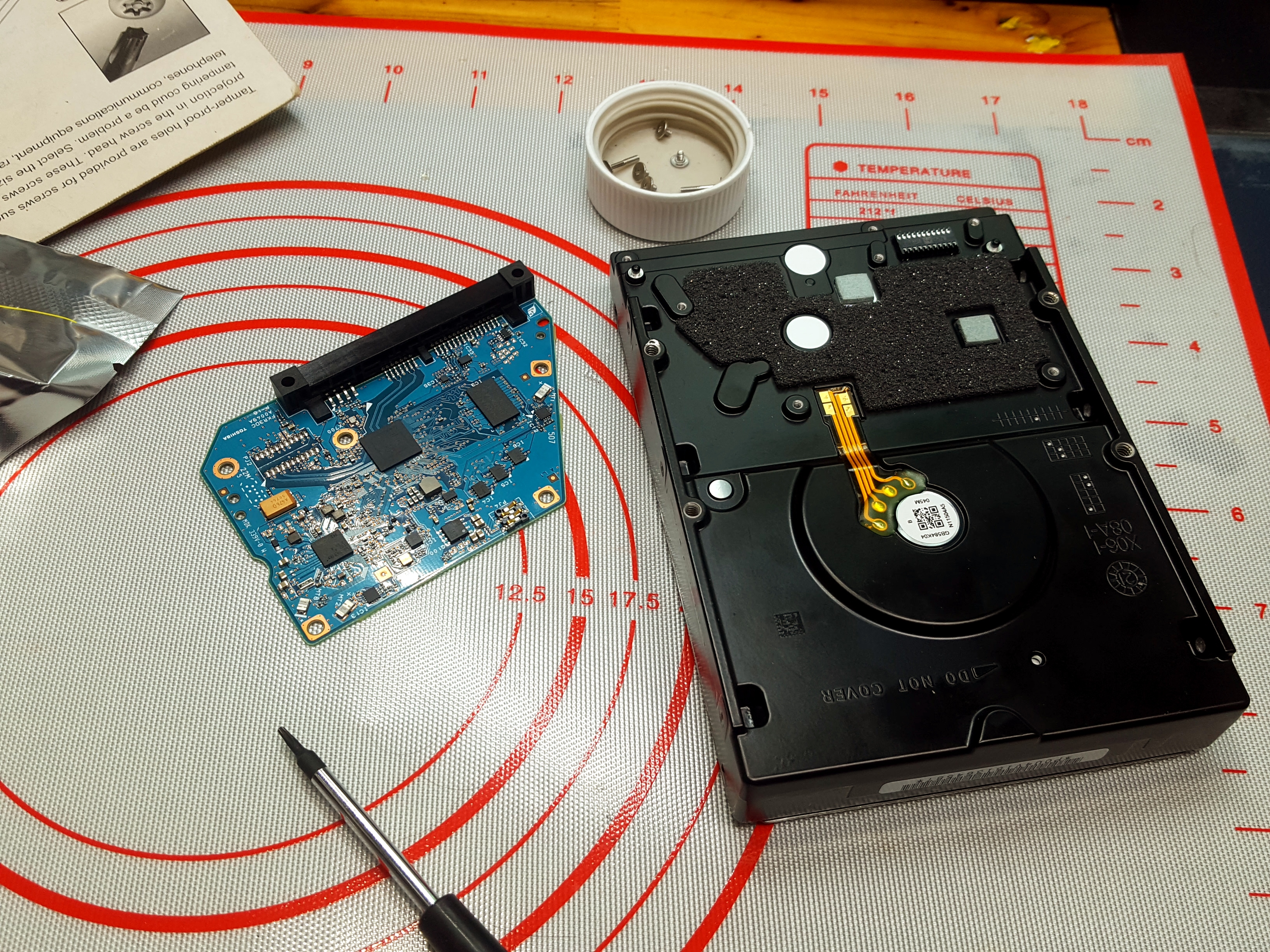

문제 발생 하드디스크의 PCB를 분리합니다.

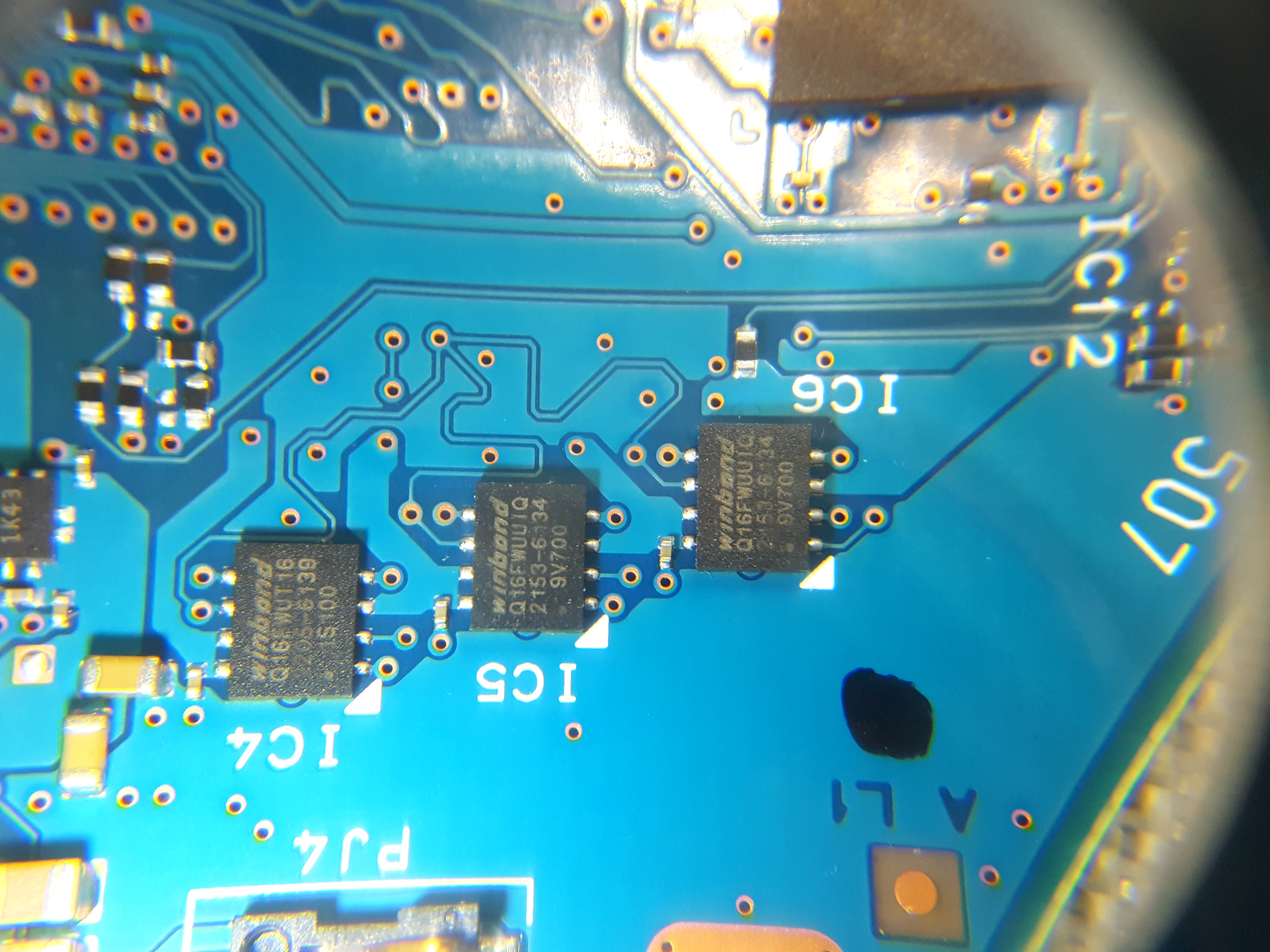

롬칩이 세 개씩이나 되네요.........















전원 라인에 다이오드, 퓨즈, 저항이 없습니다.











파워 IC로 추정되는 부분입니다.

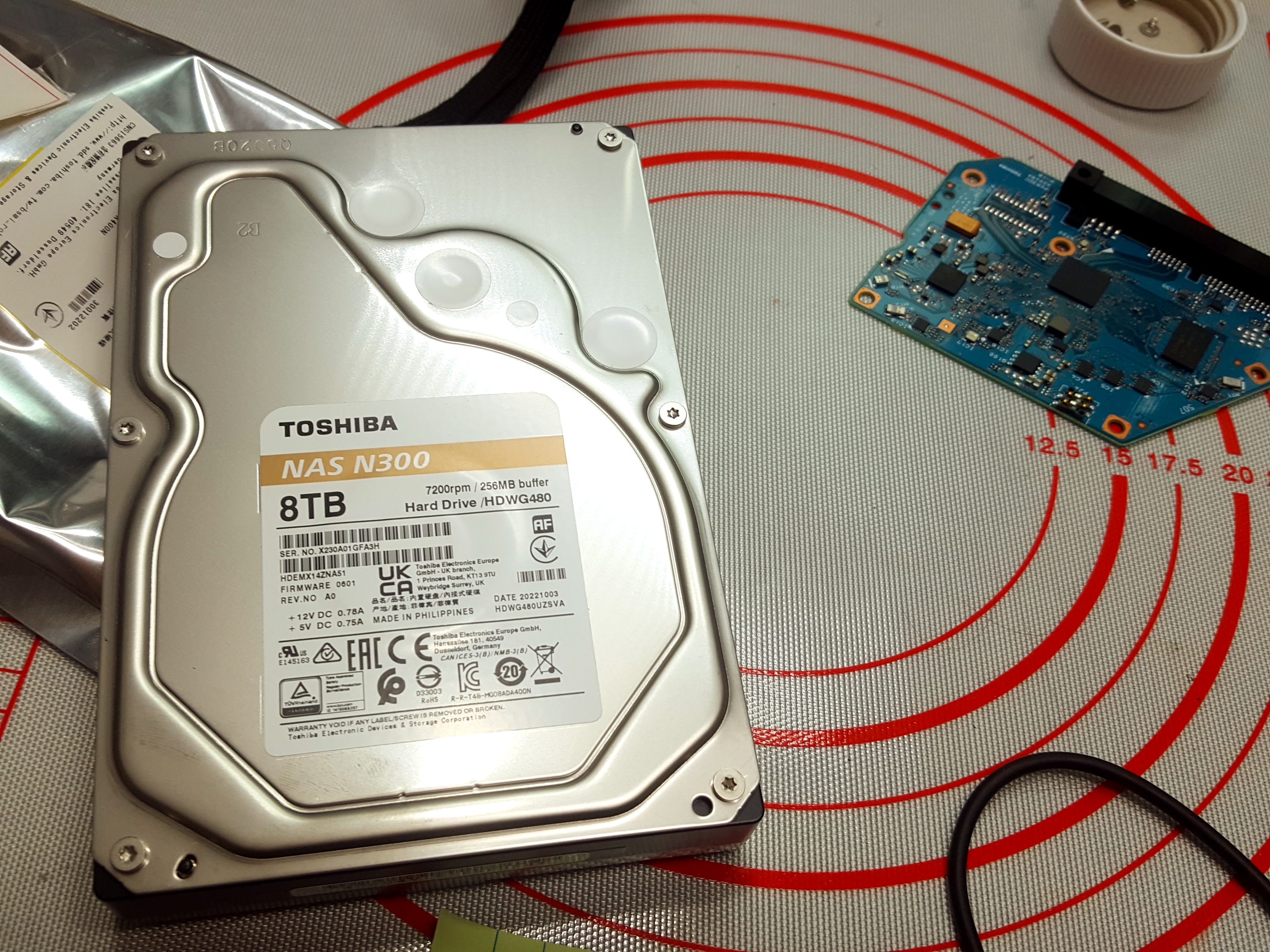

새 하드디스크 개봉.

아까브리...

새 하드디스크가 고작 부품용 이라니....

그만큼 절실하다는 의미겠지요.

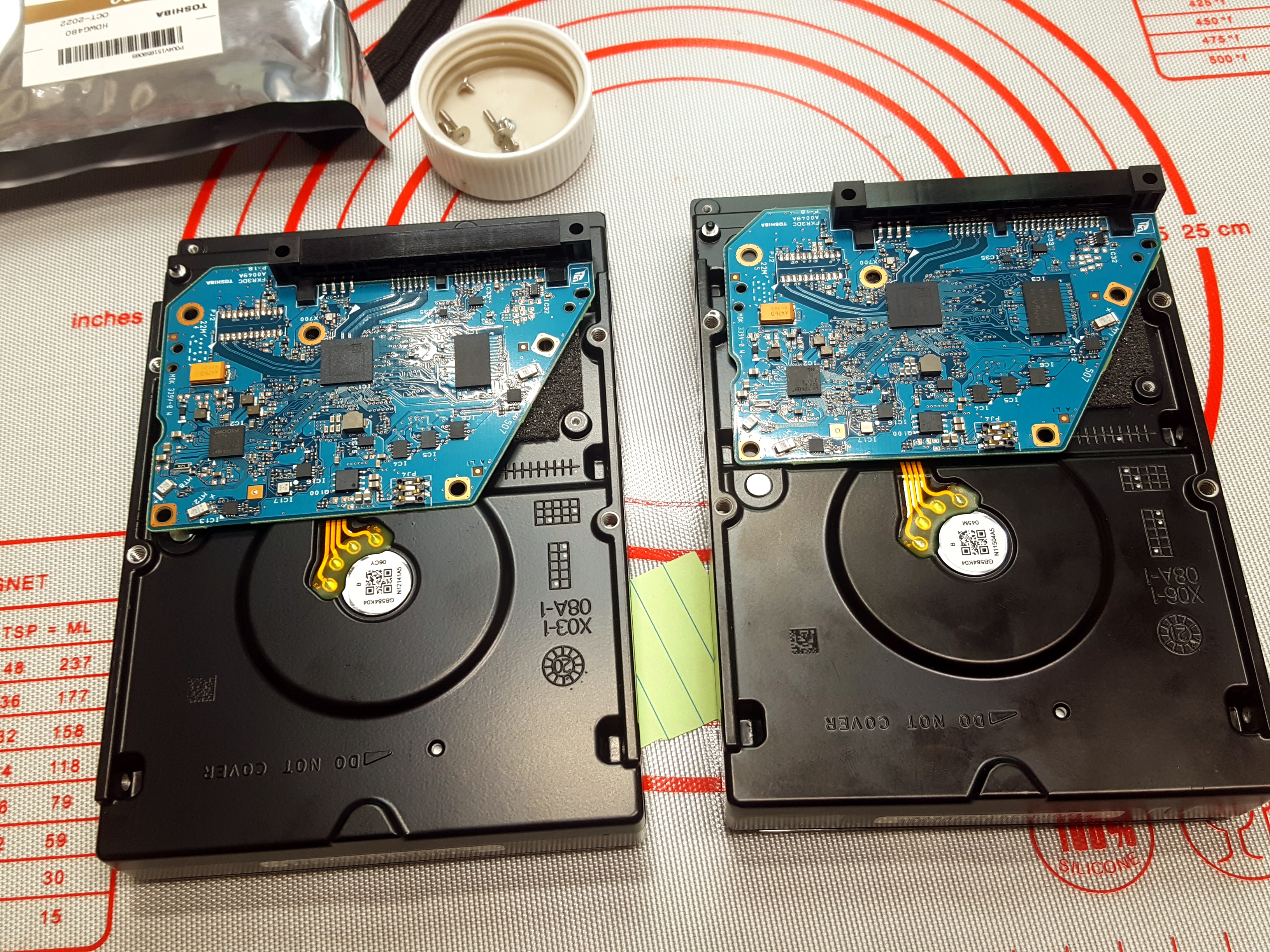

신품, 구품 비교.

생산 일자는 다르지만, 펌웨어 버전이 같습니다.

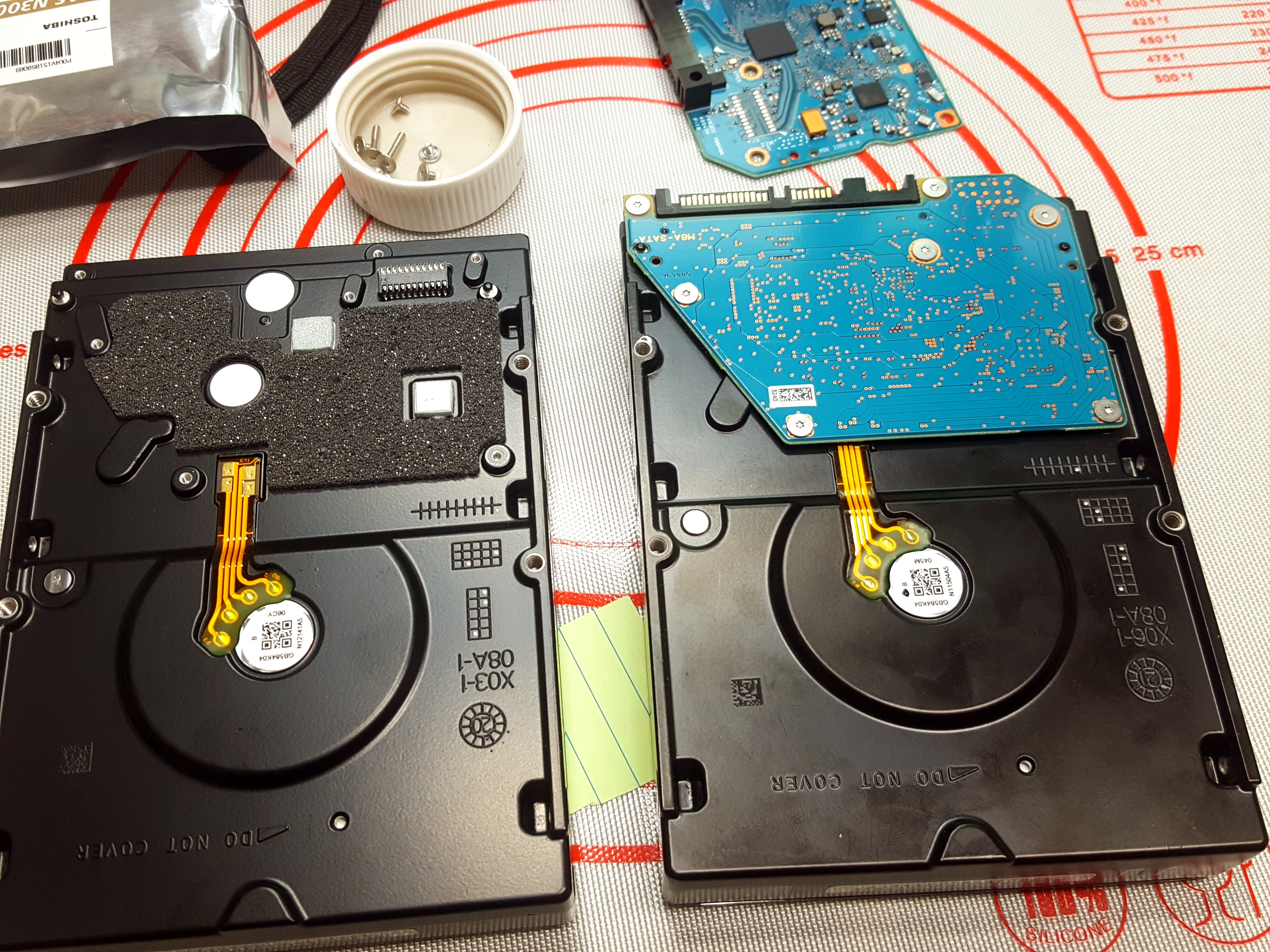

동일 PCB 확인.















PCB만 교체해서 인식여부를 확인해 보겠습니다.















아쉽게도 인식을 하지 않습니다.

날로 먹을 수 있었는데^^ㅋㅋ

농담이고 이미 결과는 예측하고 있었습니다.

https://blog.naver.com/micro_2/221631786602

HDD PCB BIOS ROM 교체 이식 ..



펌웨어가 동일하더라도 제조일자가 일치해야 한다는 결론을 얻은 게시글입니다.



728x90







불량 PCB는 검정 매직펜으로 표시.











활용해야 할 PCB는 아무런 표식도 하지 않음.











롬칩이 다수개인 경우는 되도록 순서가 바뀌지 않도록 구분해서 작업하는 것이 좋습니다.

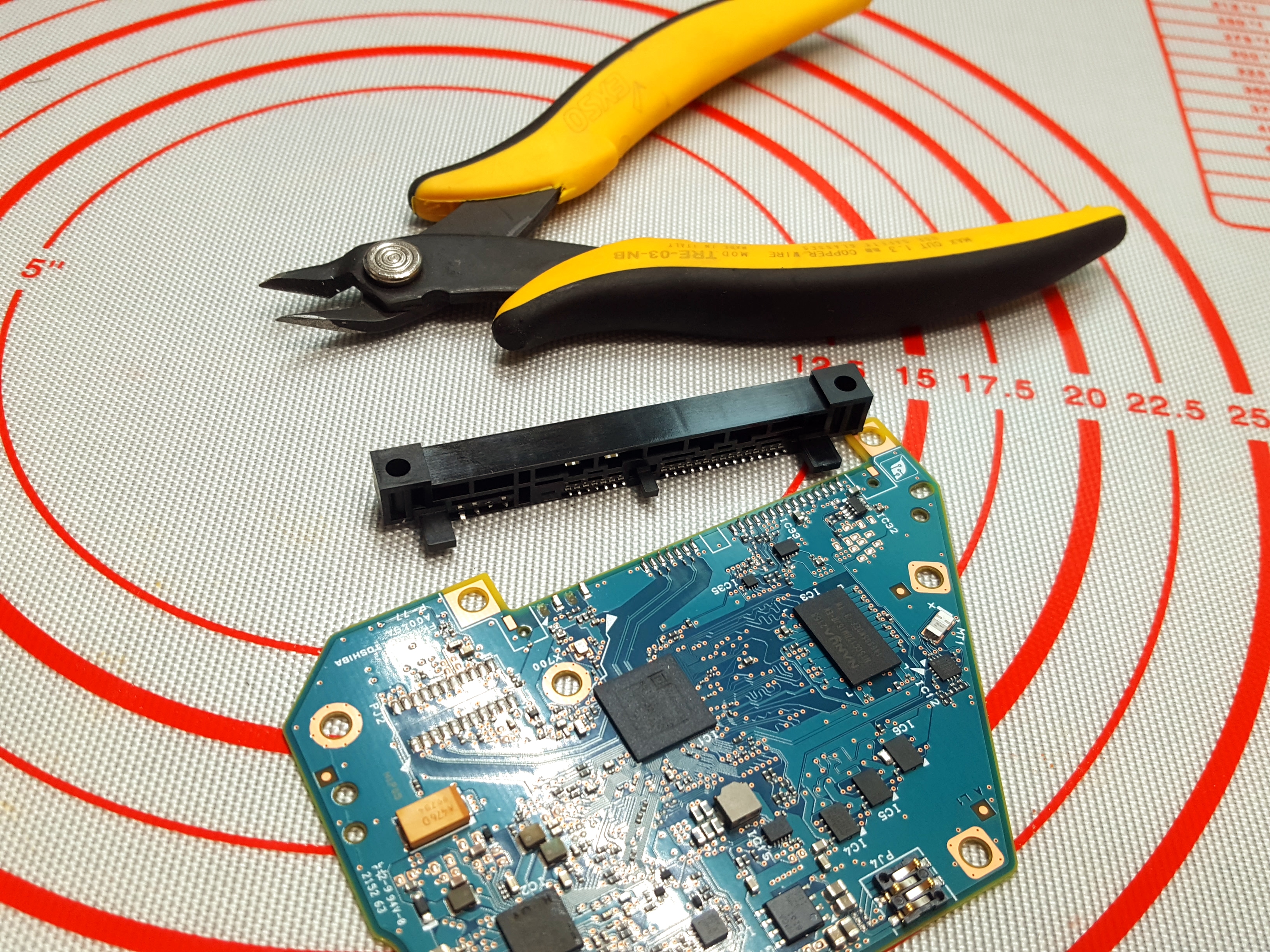

불량 PCB에서 롬칩 적출.













활용해야 할 PCB에서도 롬칩 적출.

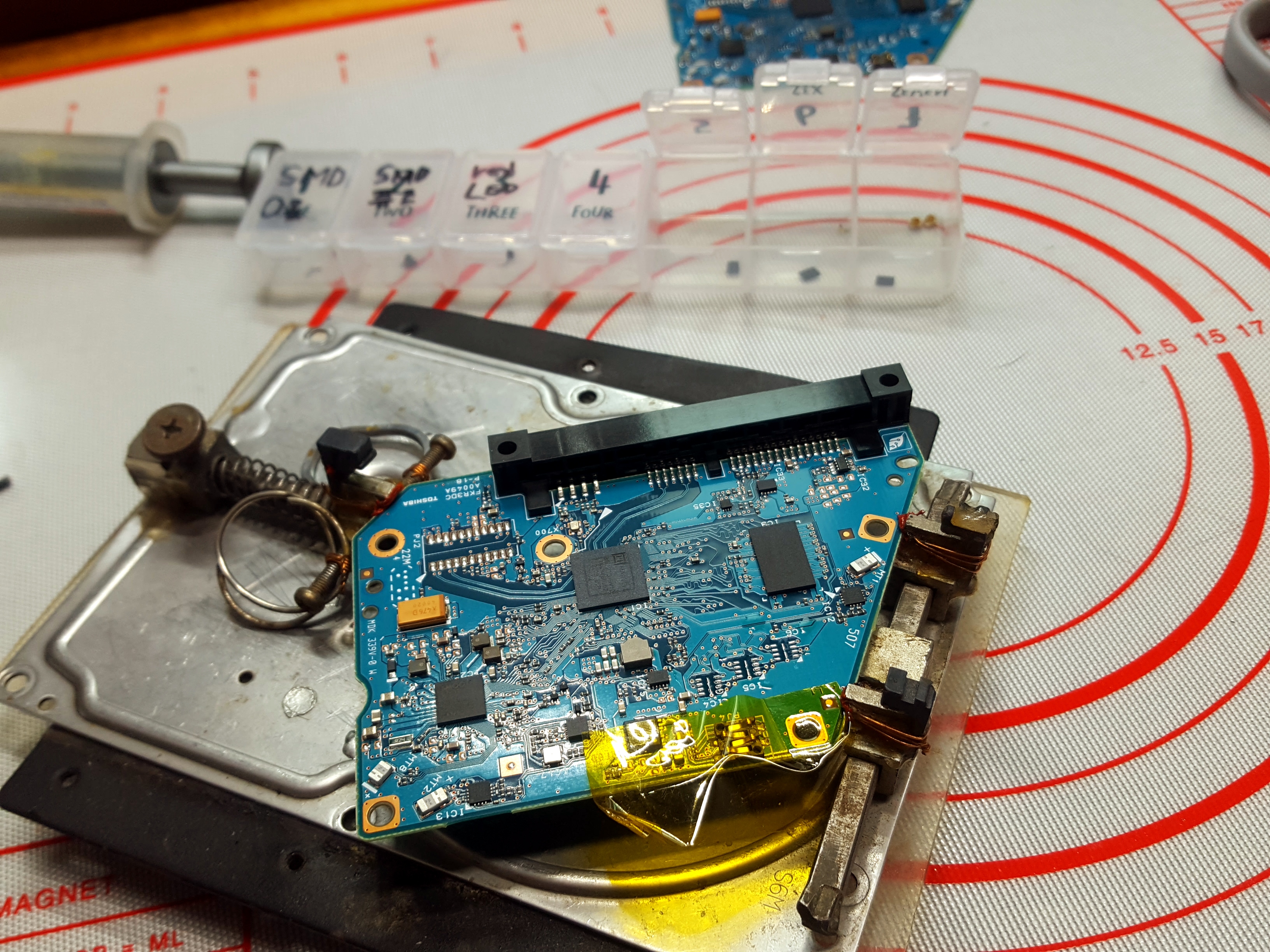

불량 PCB에서 적출한 롬칩을 활용해야 할 PCB에 순서대로 이식 실장 합니다.









실장은 아주 깔끔하게 되었습니다.











주요 포인트 위치의 나사만 채워 USB to SATA를 연결합니다.













인식을 확인합니다.













모든 나사를 채워주고 최종 인식 확인입니다.

















PCB자체가 고장이라도 롬칩 자체는 없으면 안 되니 순서와 방향만  맞추어 대충 실장해 둡니다.









도시바 HDWG480의 롬칩 이식 교체가 완료되었습니다.

제시간에 맞출 수 있게 되어 다행입니다.





감사합니다.
