신승*님 WD RED 6TB (WD60EFZX) SATA 커넥터 수리



21일 메일이 옵니다.











24일 도착한 실물입니다.

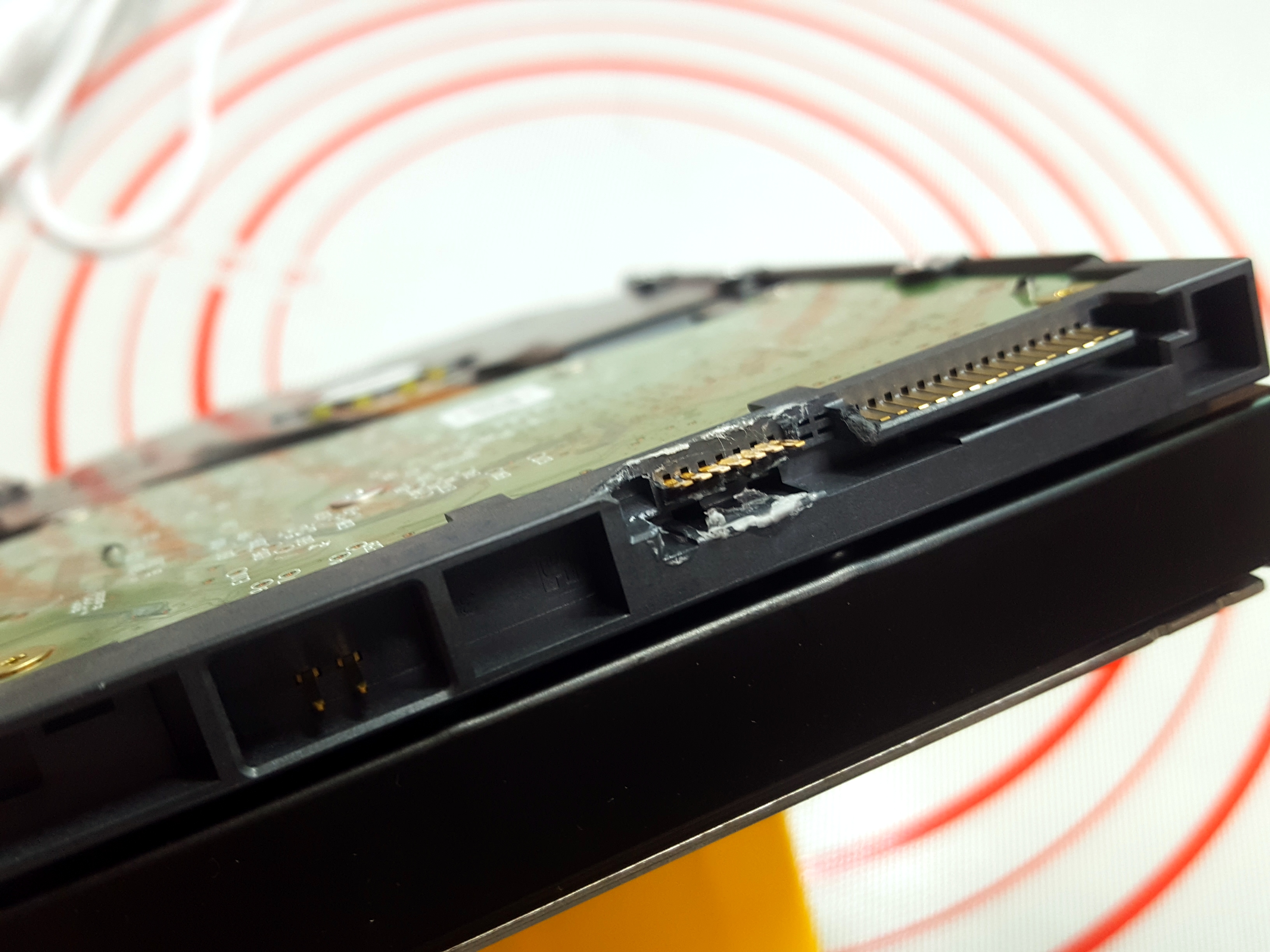

순간접착제 사용으로 핀이 오염되어 있습니다.

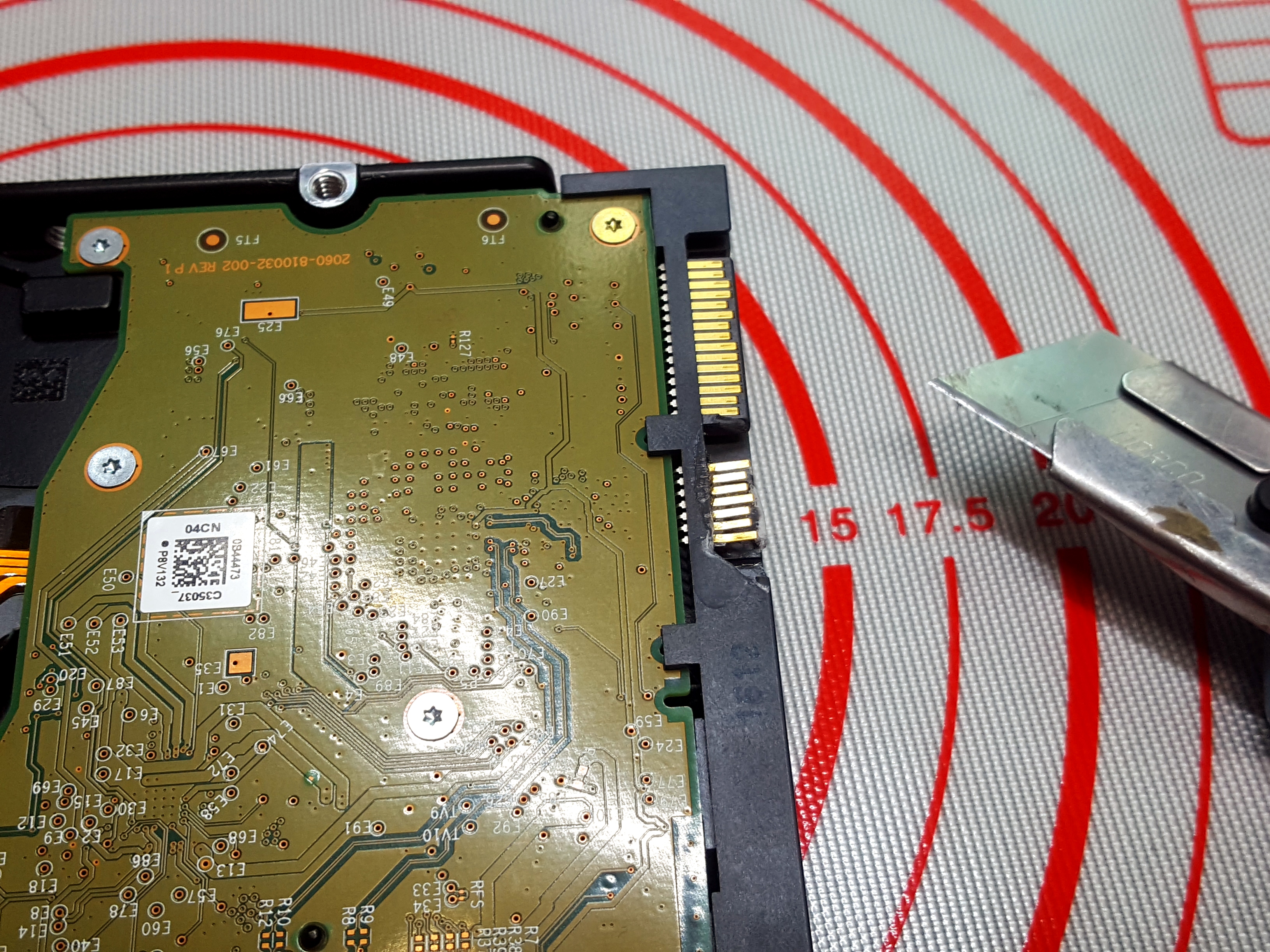

커터칼로 한 꺼풀 벗겨냅니다.







728x90

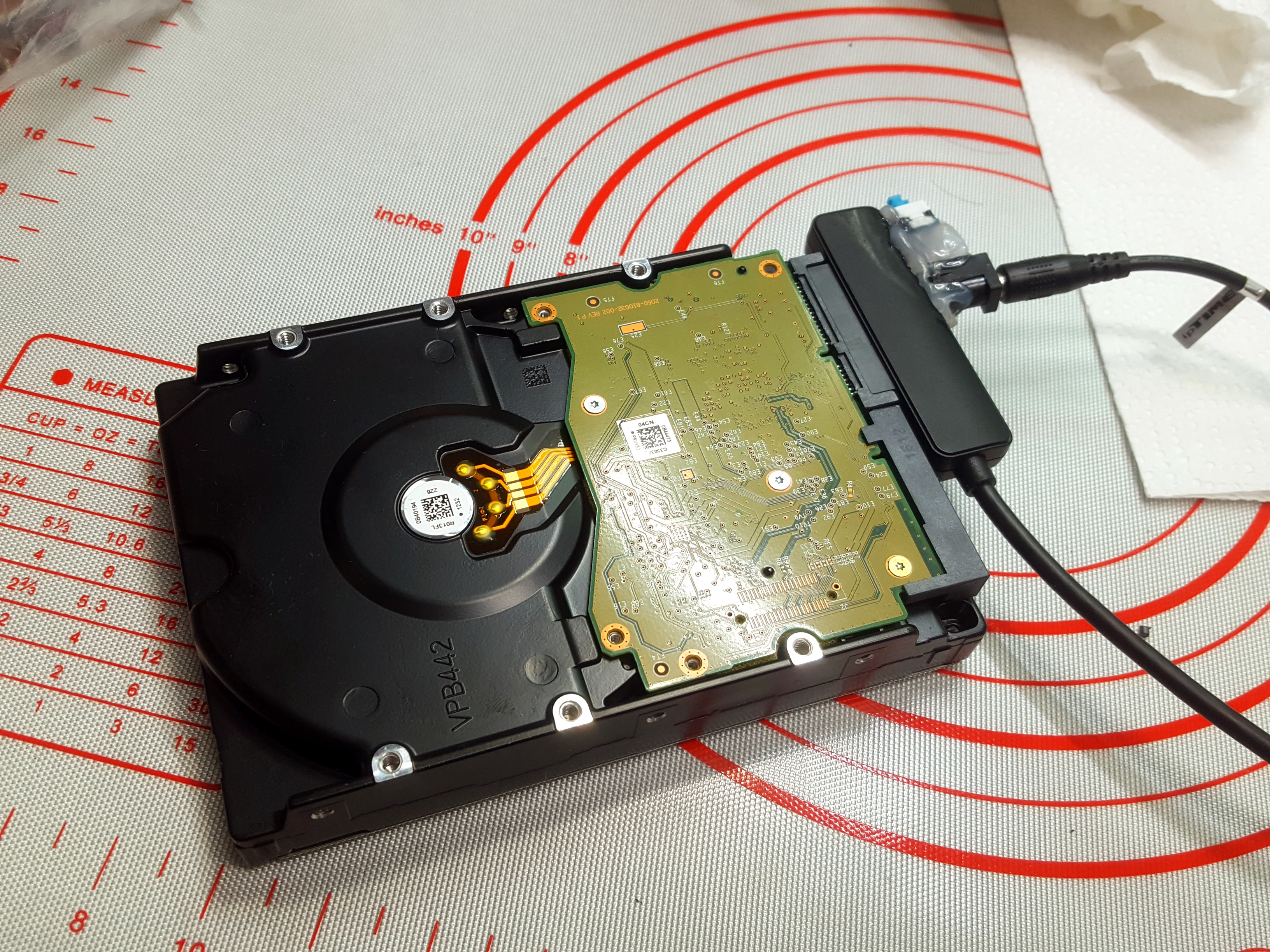

USB to SATA 연결로 초기 인식확인.













PCB를 분리합니다.























파손 커넥터를 제거합니다.

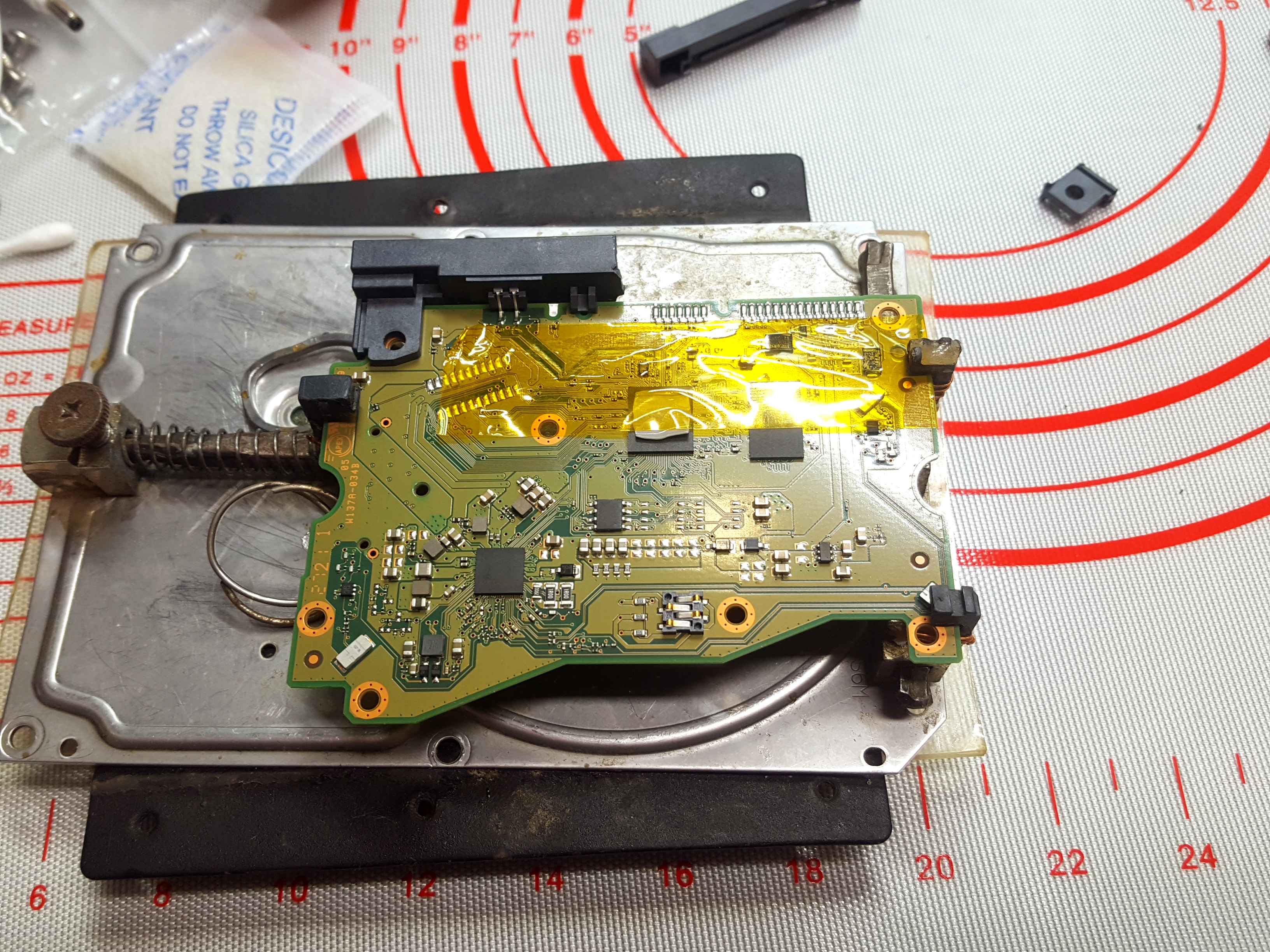

캡톤테이핑 후 PCB바이스에 거치.

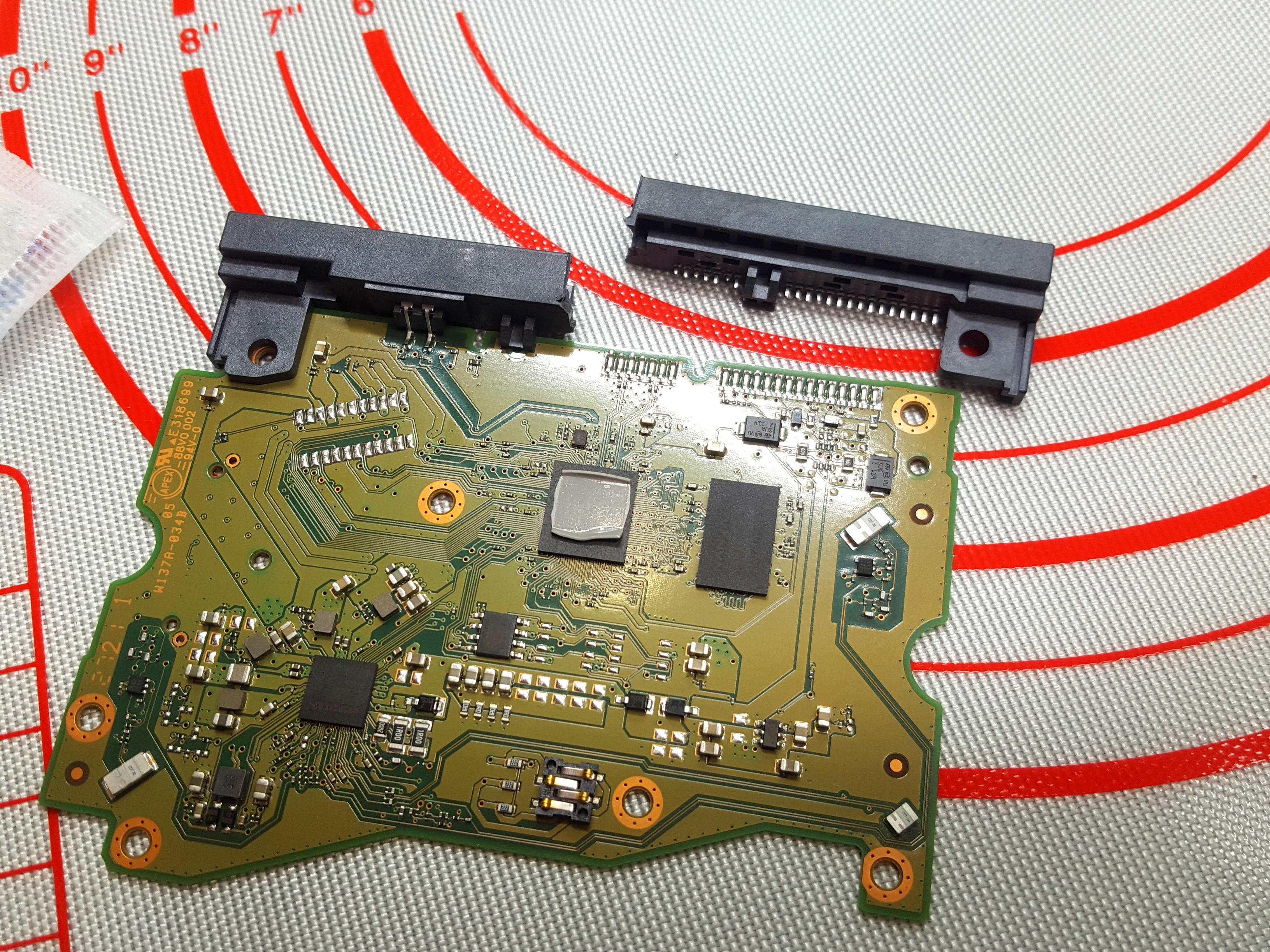

실장면 정돈 및 새 커넥터 준비.

















새 커넥터를 실장 합니다.



















세척 및 건조.















주요 포인트 위치의 나사만 채워 USB to SATA 연결.















인식을 확인합니다.



















기존 사출을 일부 잘라주고 글루건으로 보강합니다.



















모든 나사를 채워 조립 후 USB to SATA 연결















최종 인식 확인입니다.













글루건으로 보강을 했으나 완벽한 보강이 아니고,

사진과 같이 상단 지지부가 없으니 사용 시 각별한 주의를 기울여 주시기 바랍니다.

















WD60EFZX의 SATA 커넥터 교체가 완료되었습니다.









감사합니다.
