코알라님 삼성 1TB HDD (HD103SJ) 파워 인덕터 이탈 수리

10일 메일이 옵니다.





부품 하나가 떨어졌답니다.















18일 도착한 실물입니다.













커넥터는 이상이 없습니다.

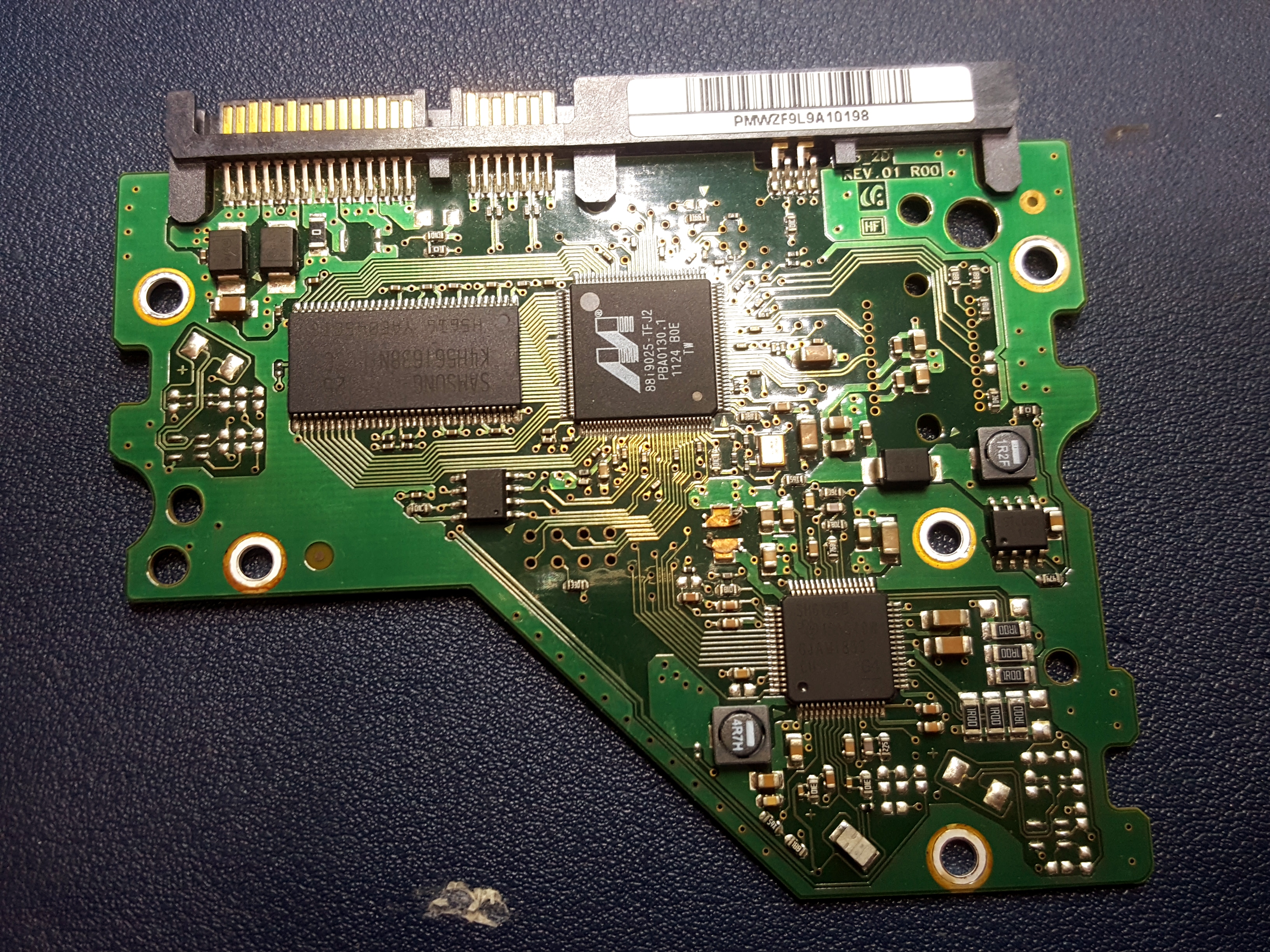

PCB를 분리합니다.

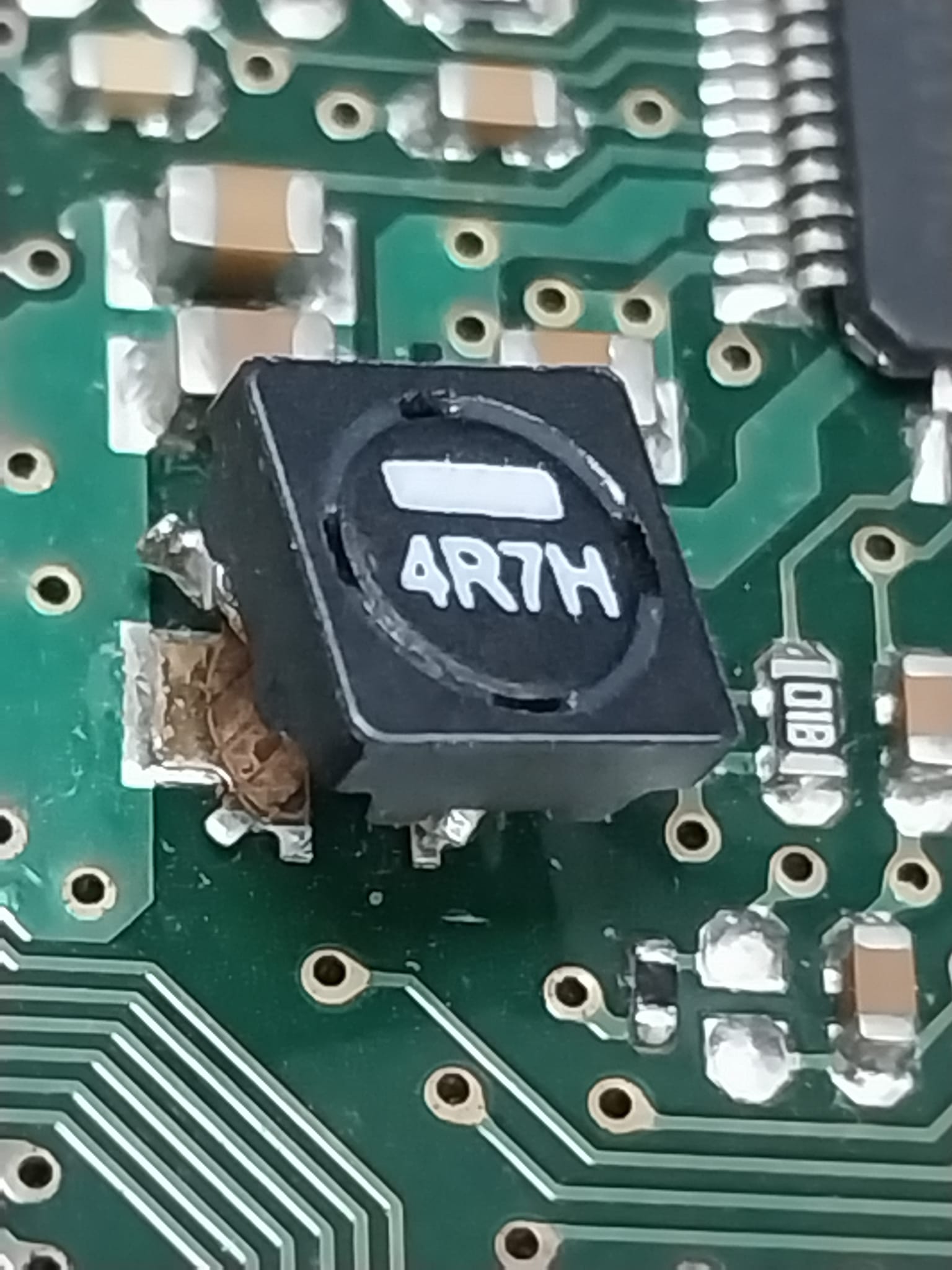

이탈된(뜯긴) 파워 인덕터입니다.















처음 보내주신 사진을 보고 인덕터가 실장 되어있던 자리가 갈색이길래,

패드 손상이 있는 줄 알았습니다.













패드를 정리하니 인덕터가 파손되면서 전극이 떨어져 패드에 붙은 것이었습니다.















부품용 PCB에서 동일 스펙의 인덕터를 적출합니다.



728x90









인덕터를 실장 합니다.

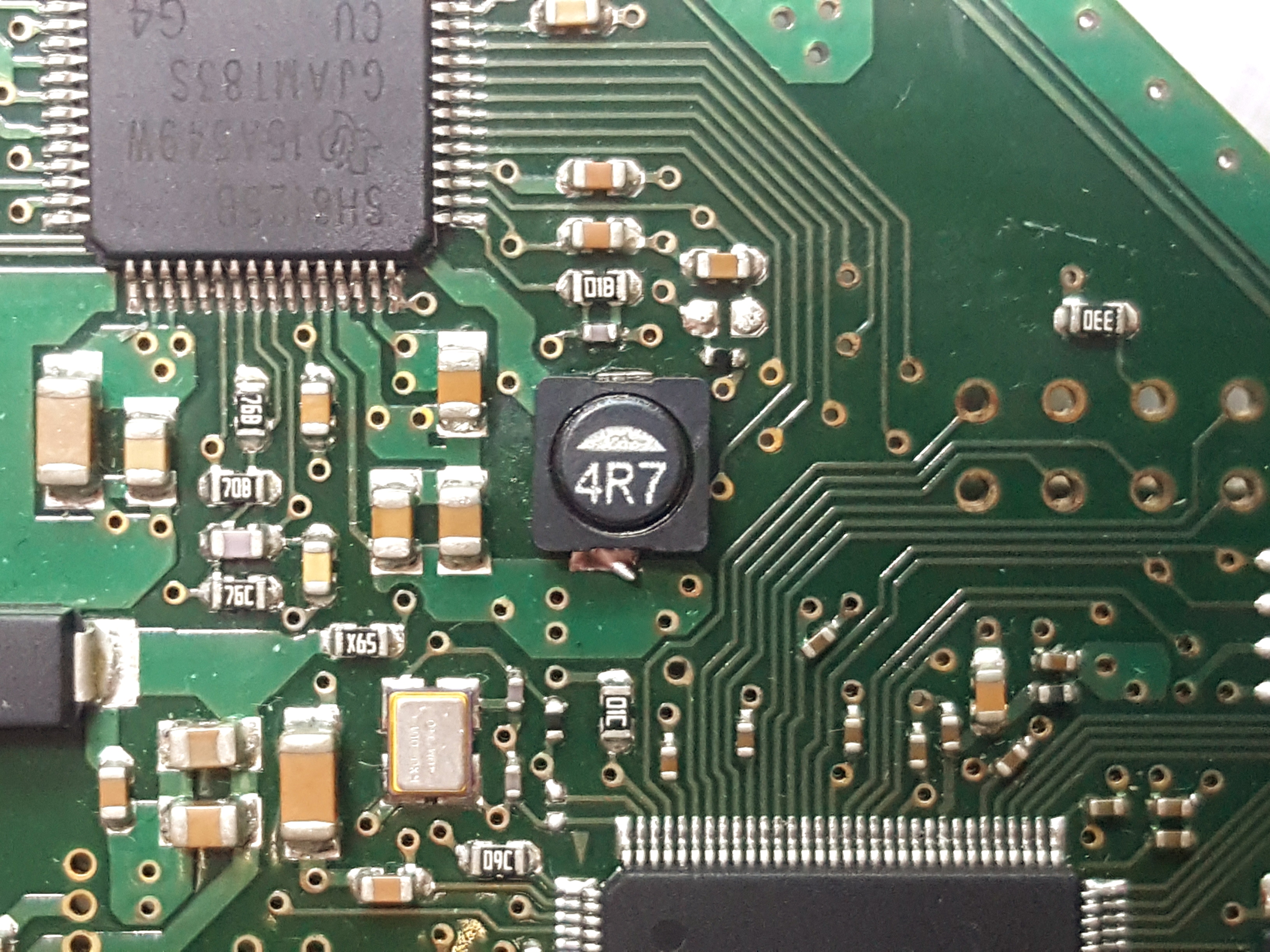

조금 치우쳐진 상태로 실장이 됐습니다.

히팅건, 핫플레이트를 사용하면 정확한 위치는 맞출 수 있으나.

다른 위치의 소자들이 불필요하게 열을 받습니다.













시스템에 연결합니다.















상태가 좋은 편이 아니네요.

벤치 테스트는 상태를 더욱 악화시킬 가능성이 있으므로 생략하고 마무리합니다.















HD103SJ모델의 인덕터 교체가 완료되었습니다.



하다디스크는 되도록 빠른 시일 안에 교체하셨으면 합니다.





감사합니다.
