홍서*님 마이크론 MX500 2TB SATA 커넥터 파손 수리

3일 메일이 옵니다.





별다른 언급은 없었으나,,,

무리하게 결합하시다 그런 듯 보입니다.













6일 우체국 택배로 도착

2TB는 스페이서도 주네요.



고작 스페이서로 차별을 하다니...

마이크론 치사 빤쓰...-_-;

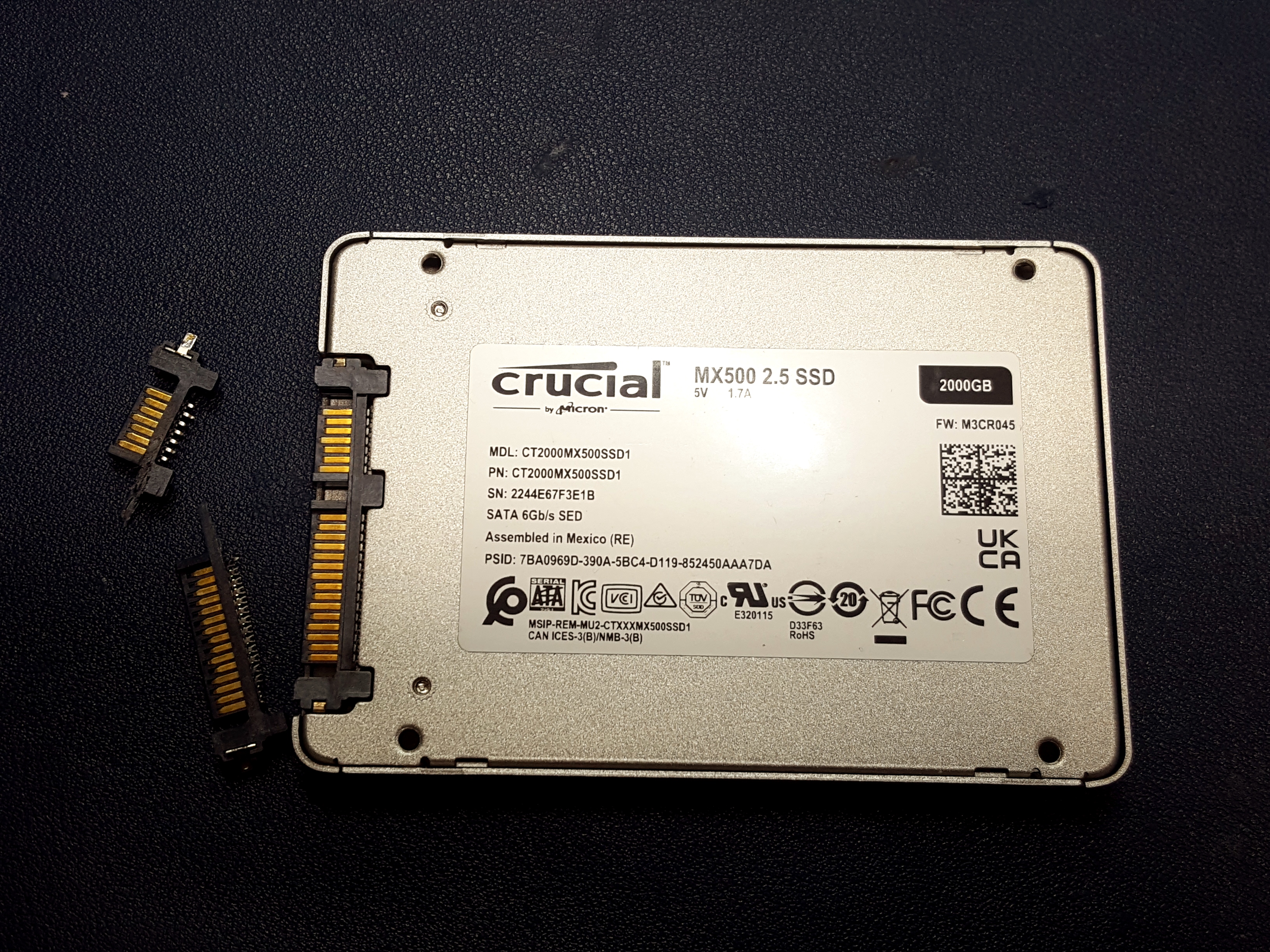

커넥터 상태입니다.















하우징 분리를 합니다.





















클로즈업

패드가 없는 부분은 SSD작동과 관계가 없는 곳입니다.





















파손 커넥터 제거













실장면 정돈 후 새 커넥터 준비.





728x90

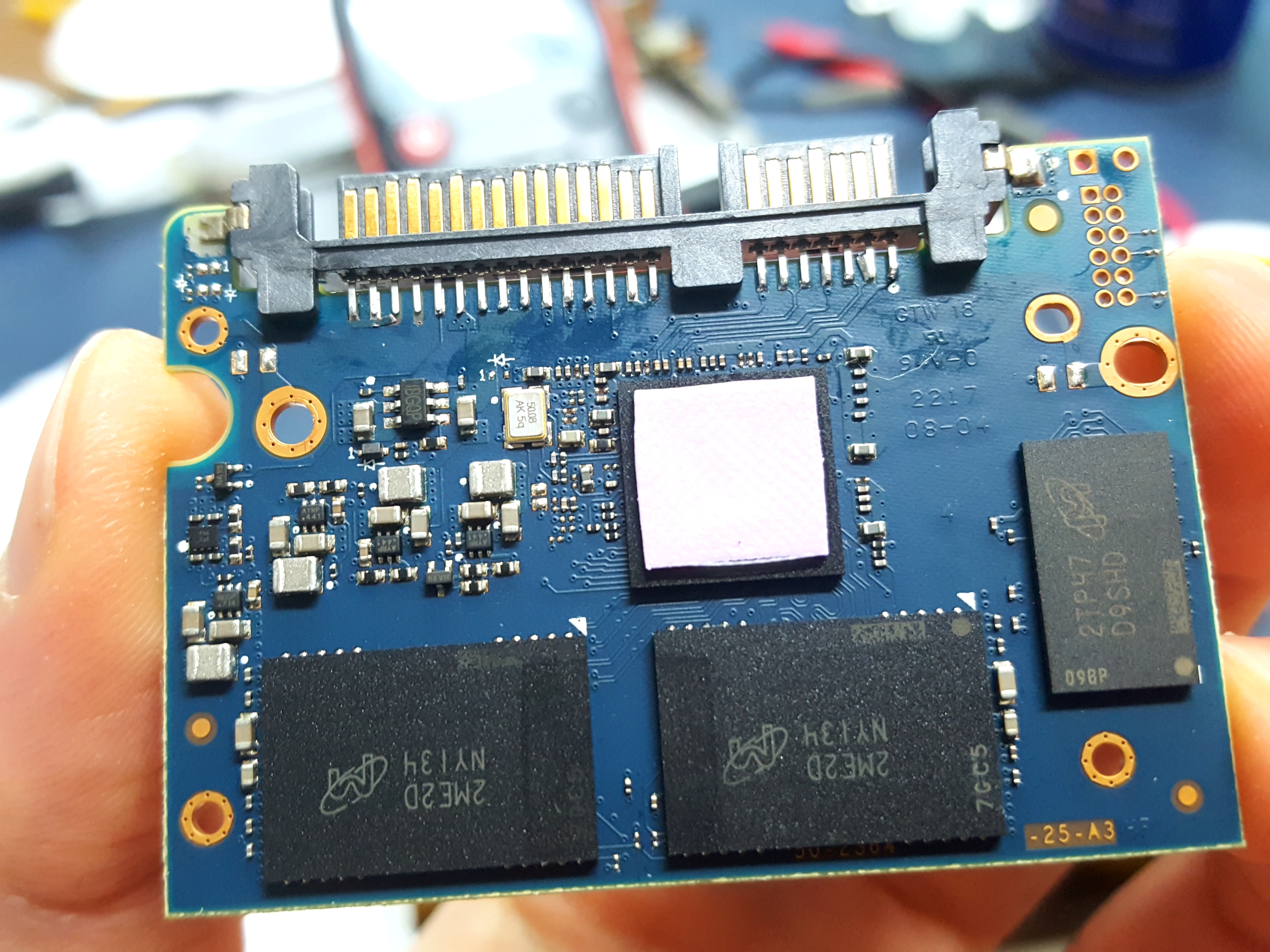

새 커넥터 실장















세척 및 건조.

육안 확인을 해보니...



2 번핀 패드가 옆으로 밀려버렸습니다.

테스터기로 검사하니 단락, 단선은 아니어서 다행입니다.

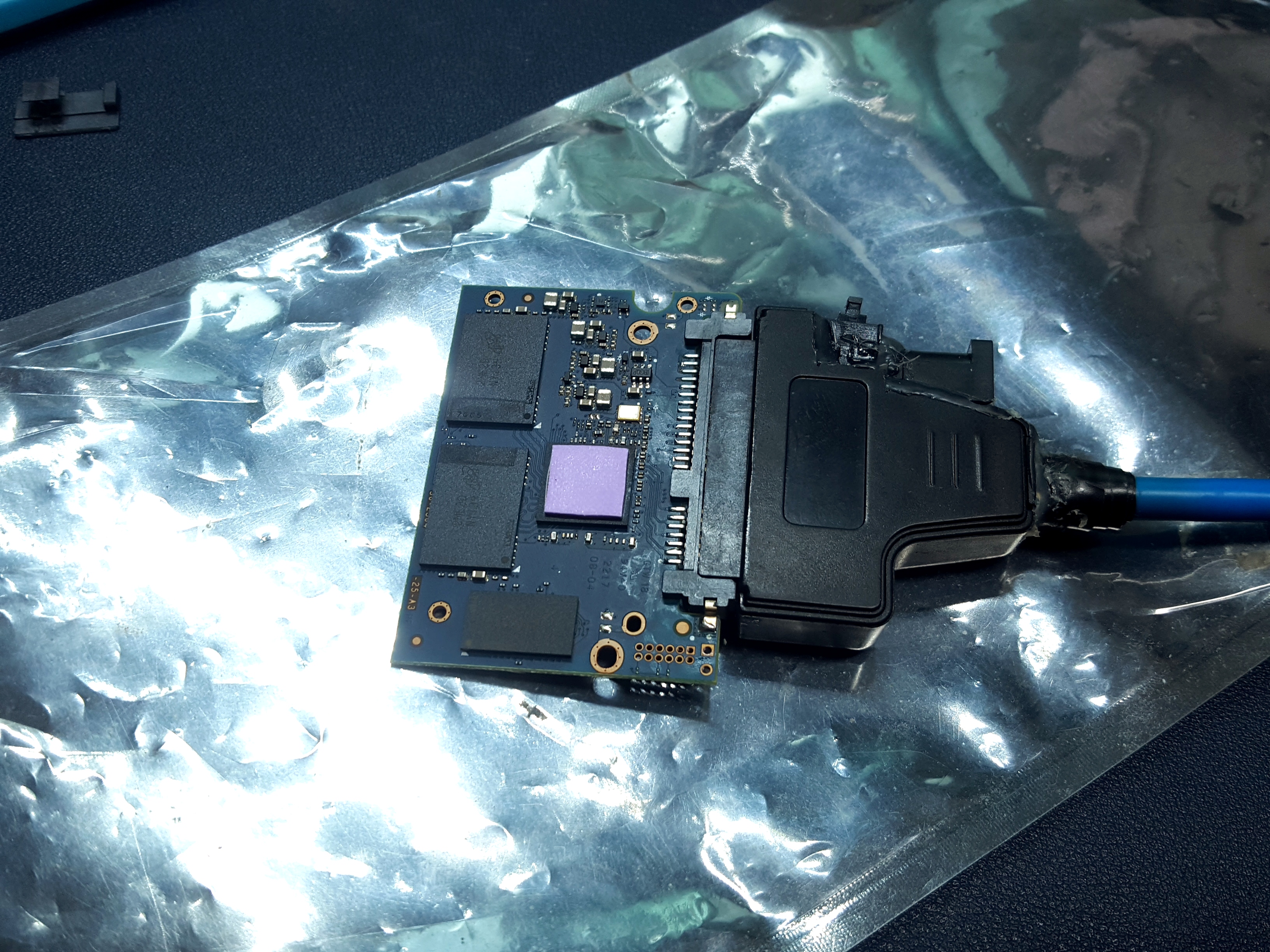

누드상태로 USB to SATA 연결.



















인식 확인.

완전 새 제품이었네요.



















오프셋핀 패드가 없는 곳은 UV본딩처리.













하우징 조립.

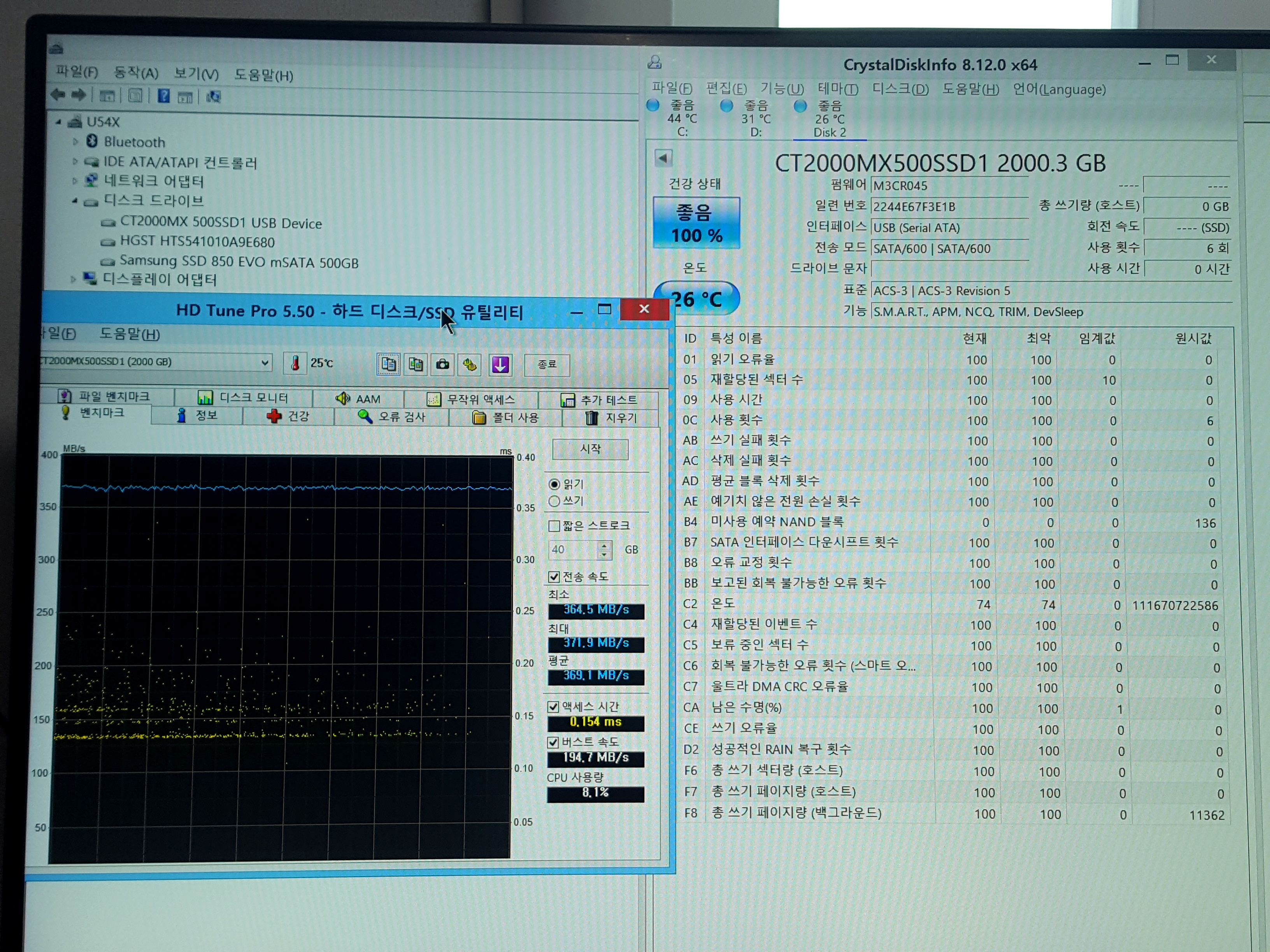

최종 인식 확인입니다.















마이크론 MX500 2TB의 SATA 커넥터 수리가 완료되었습니다.



감사합니다.
