하준*님 삼성 860EVO 2TB(MZ-76E2T0) SATA 커넥터 수리

2일 메일이 옵니다.





2년 전쯤에 파손되었고 장기간 보관하셨답니다.

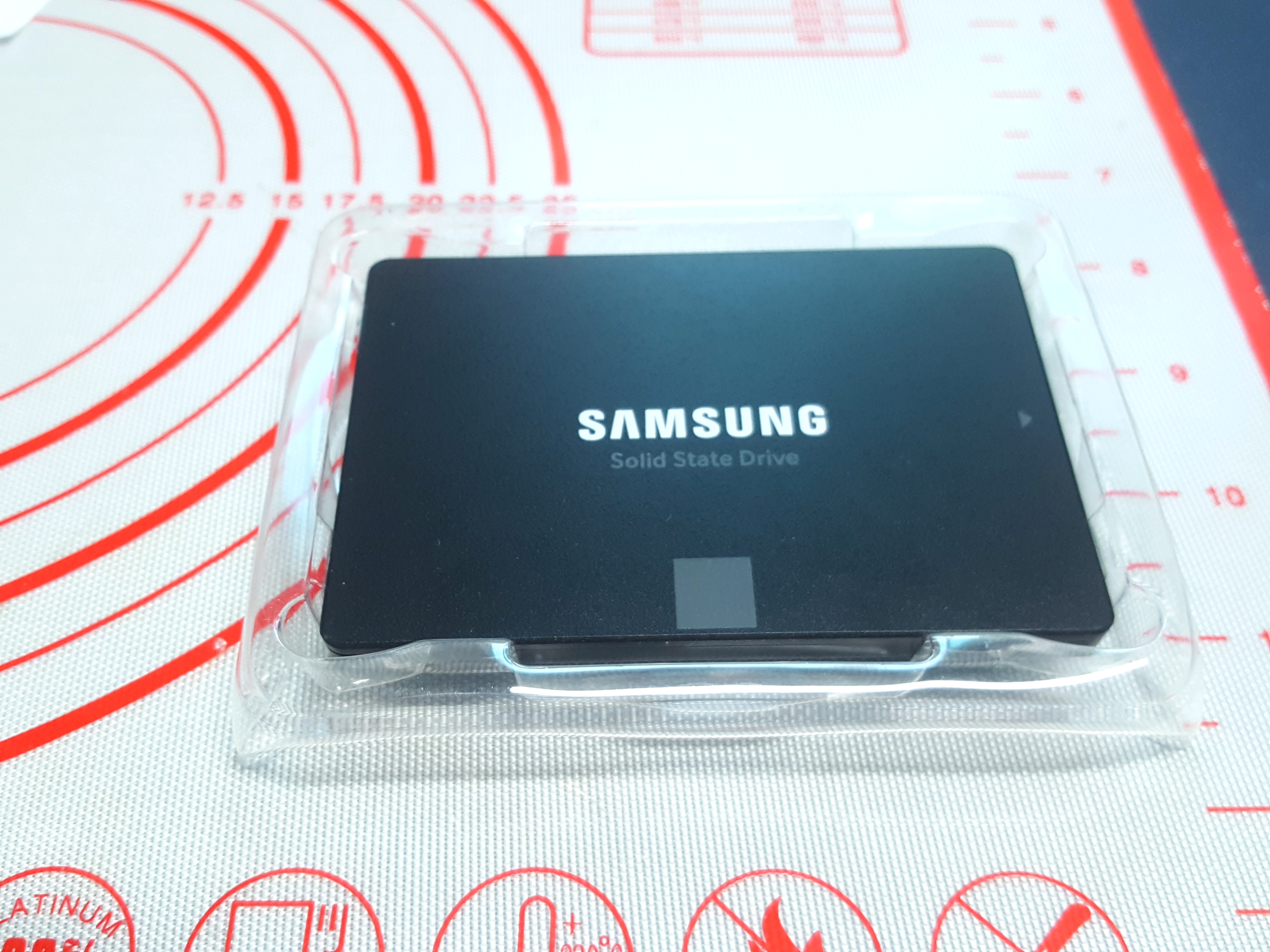

8일 오후 2시경 도착한 실물입니다.

















파손 부위입니다.











USB to SATA 연결로 초기 인식을 확인합니다.

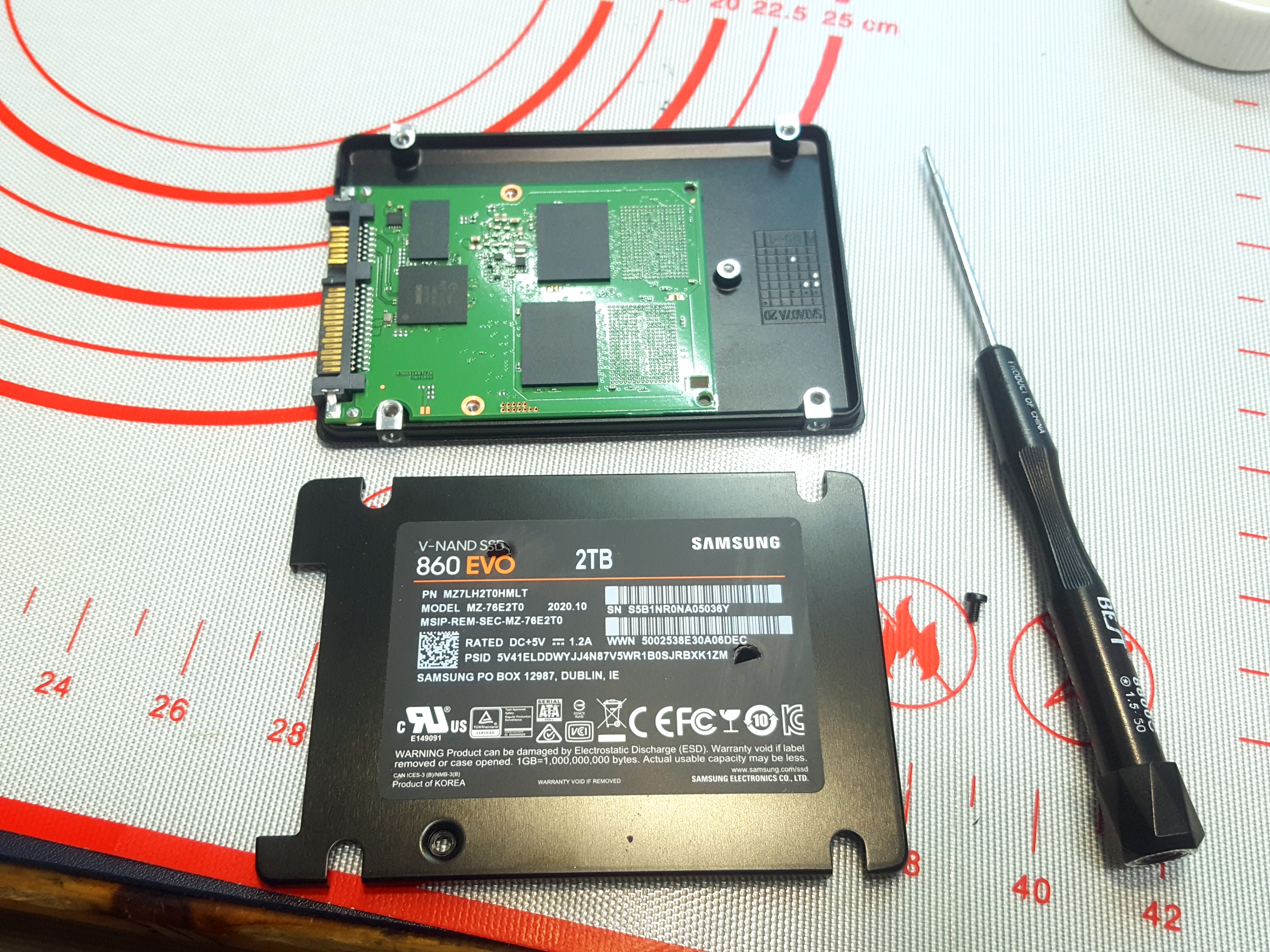

나사가 위치한 부위만 절개하여 하우징을 분리합니다.





728x90

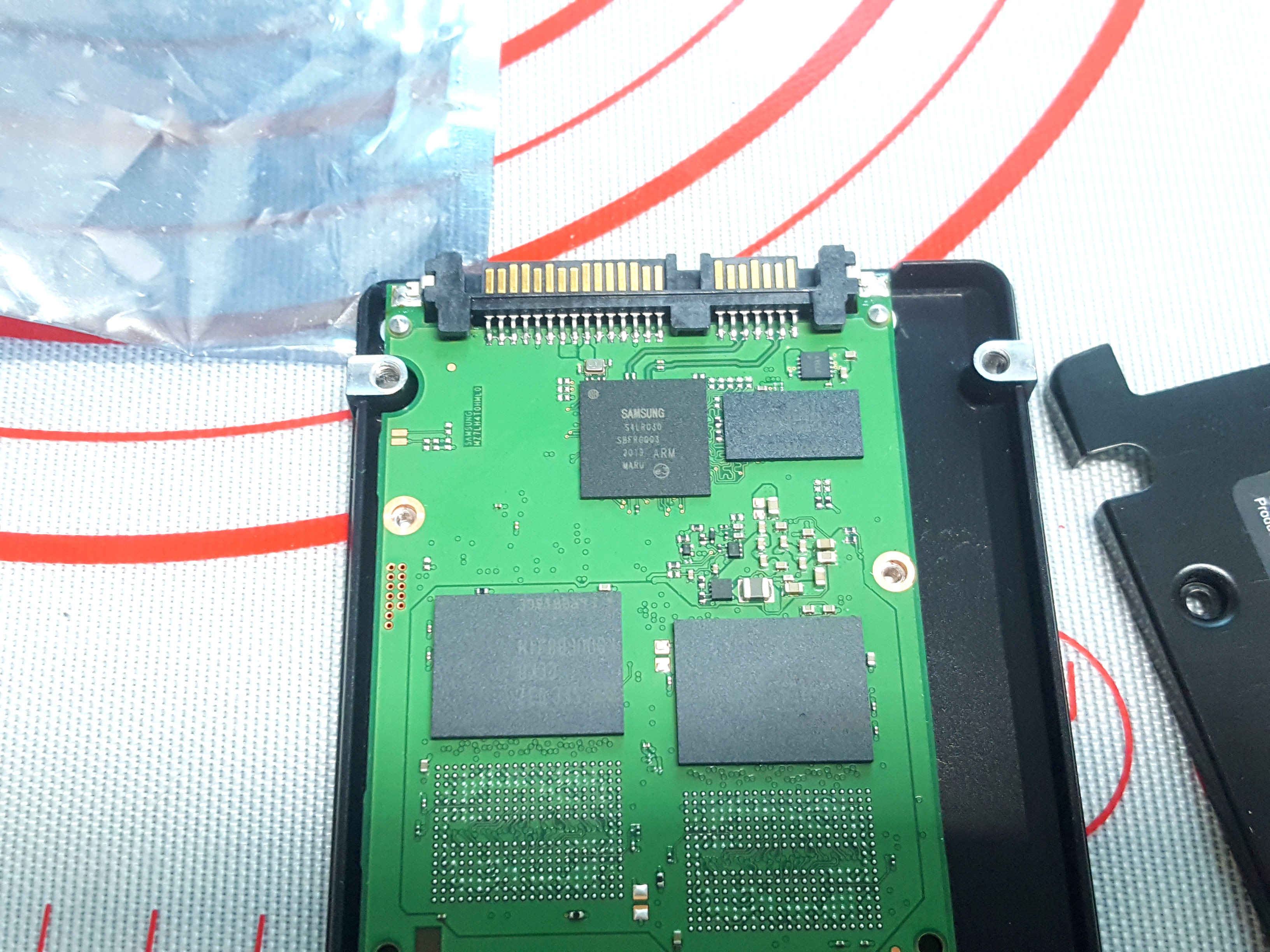

860 EVO 2TB의 앞면.









860 EVO 2TB의 뒷면.











파손된 커넥터를 제거합니다.

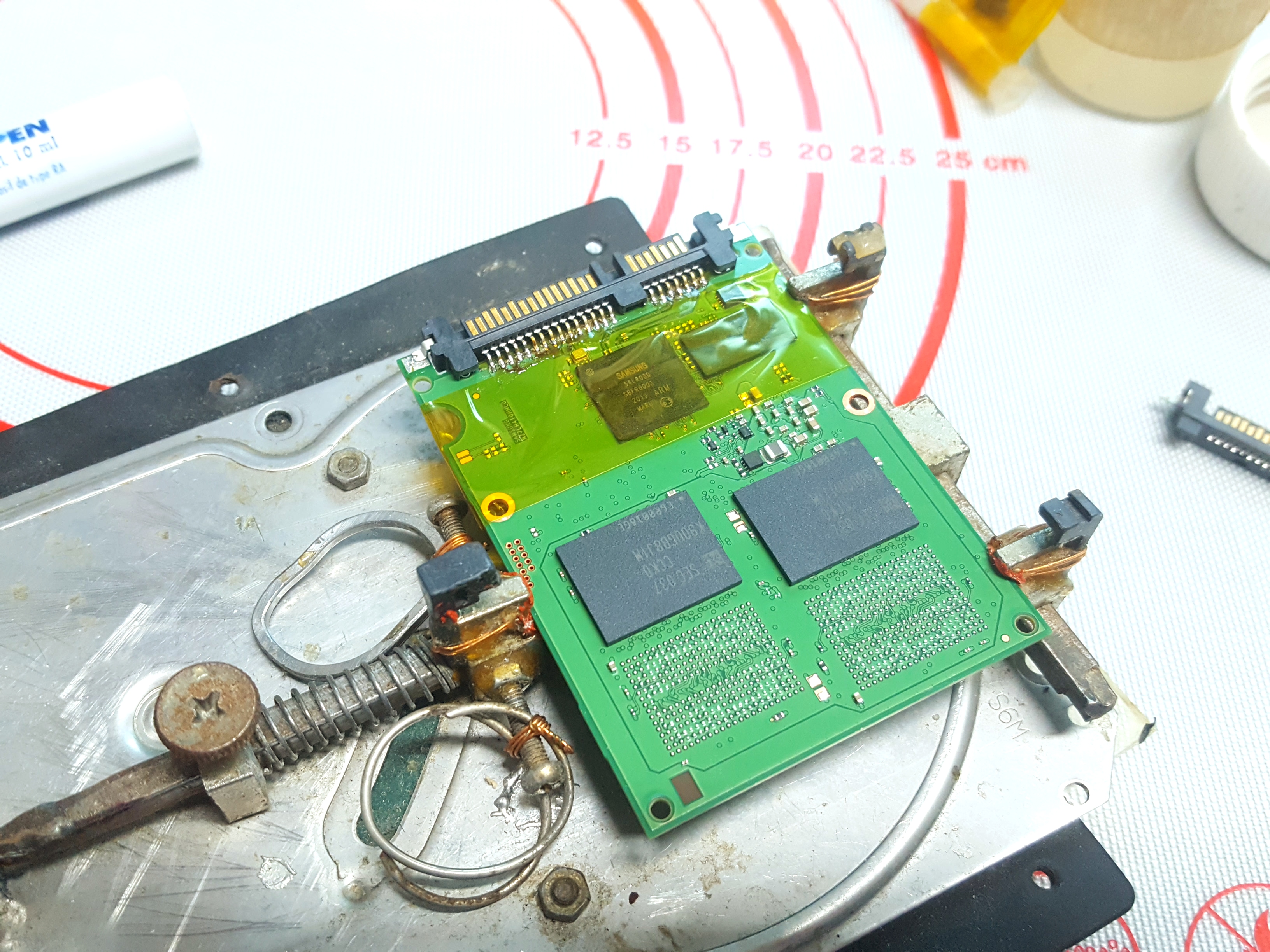

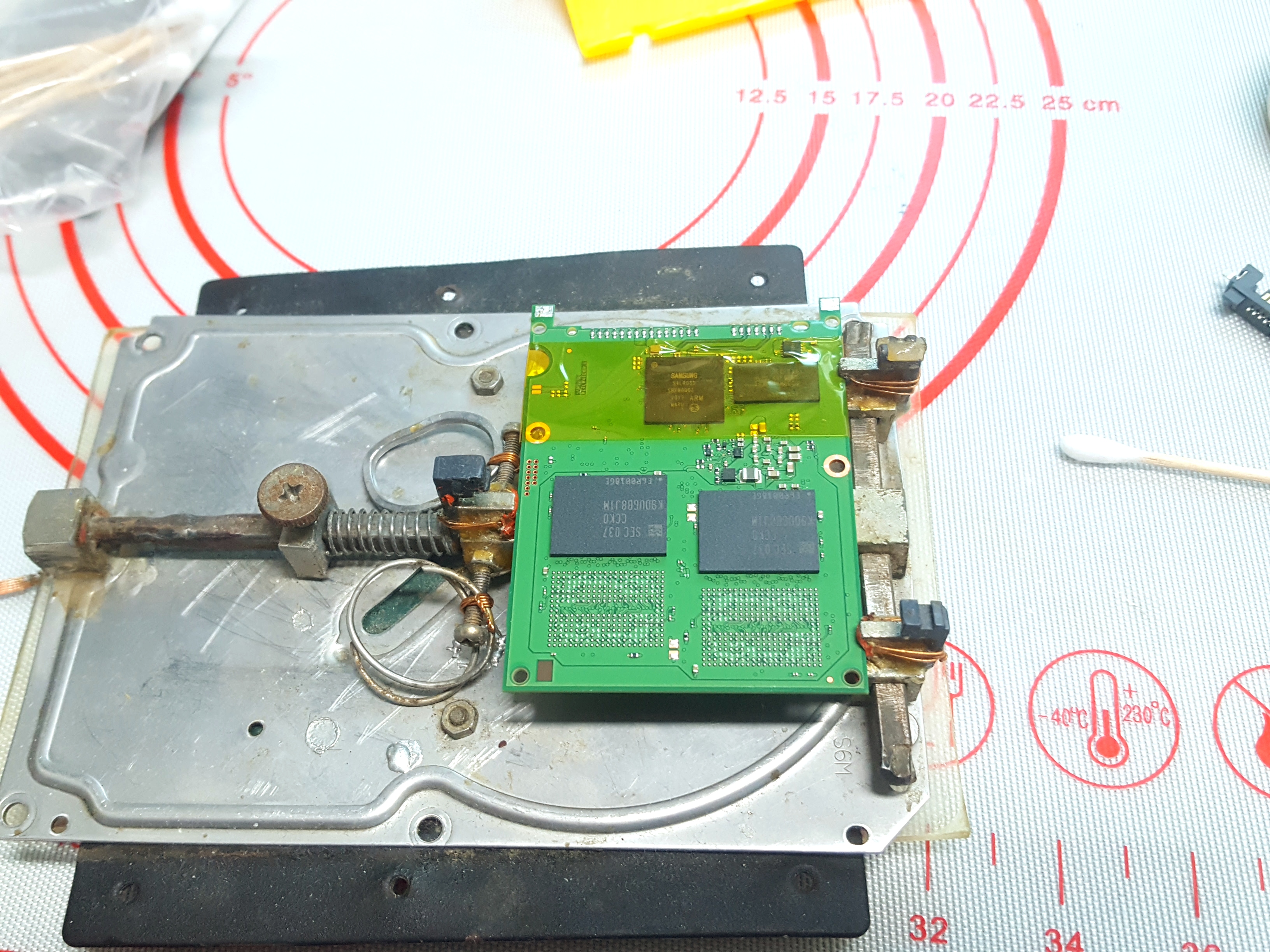

캡톤테이핑 후 PCB바이스에 고정합니다.

















실장면 정돈 후 새 커넥터 준비.

















새 커넥터 실장.

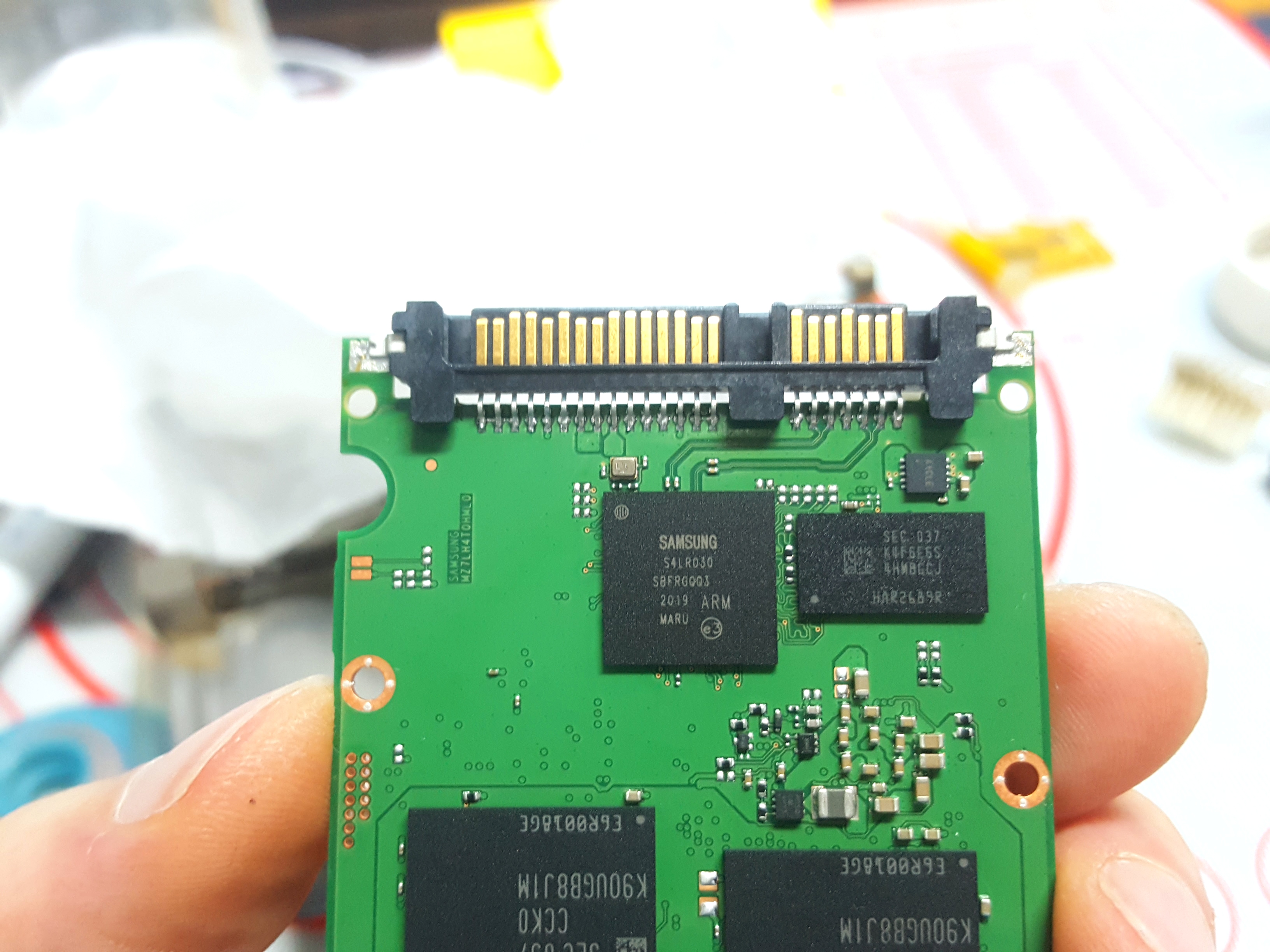

육안 검수 및 세척 후 건조.

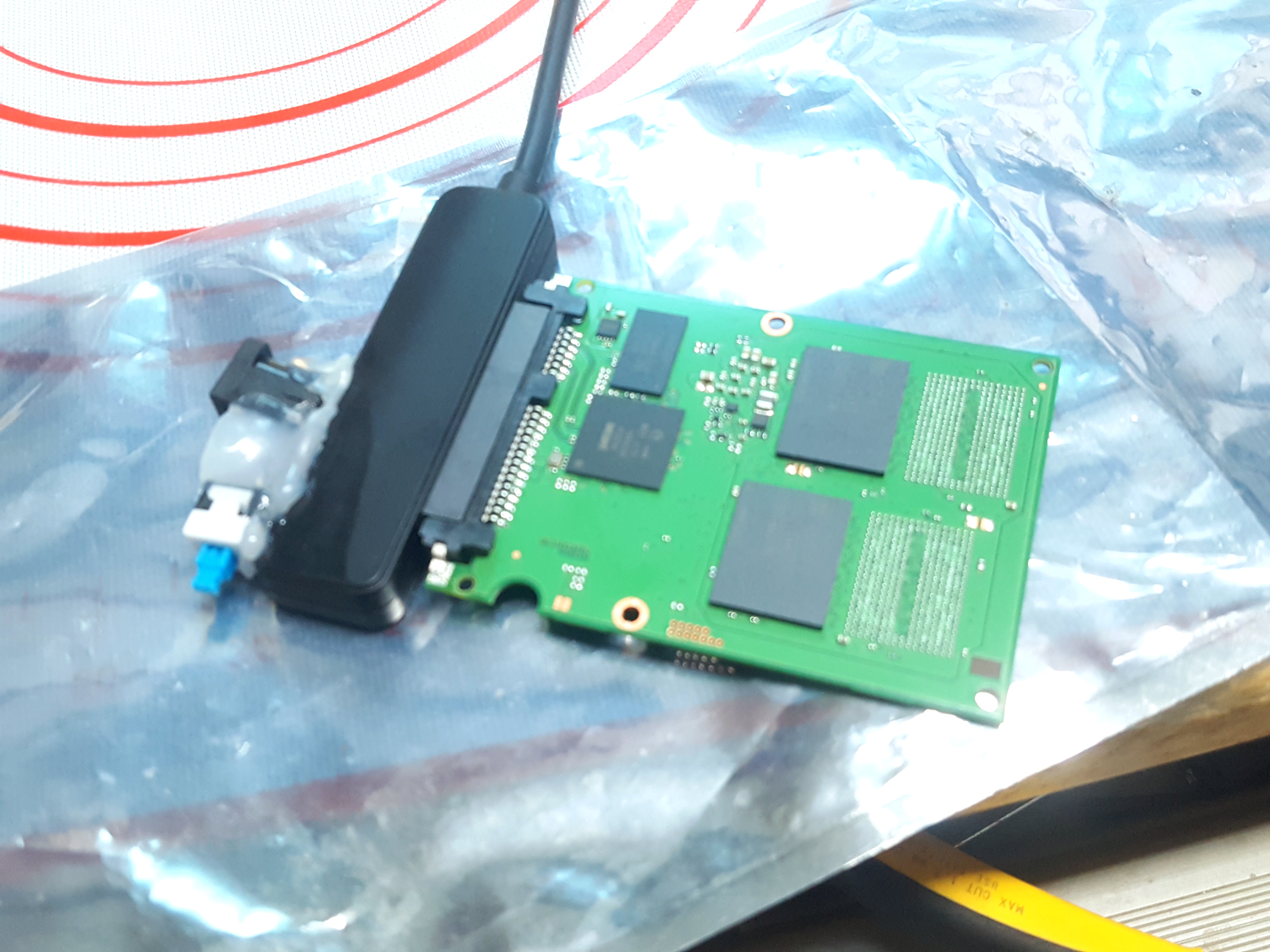

누드 상태로 USB to SATA 연결로 인식 확인.

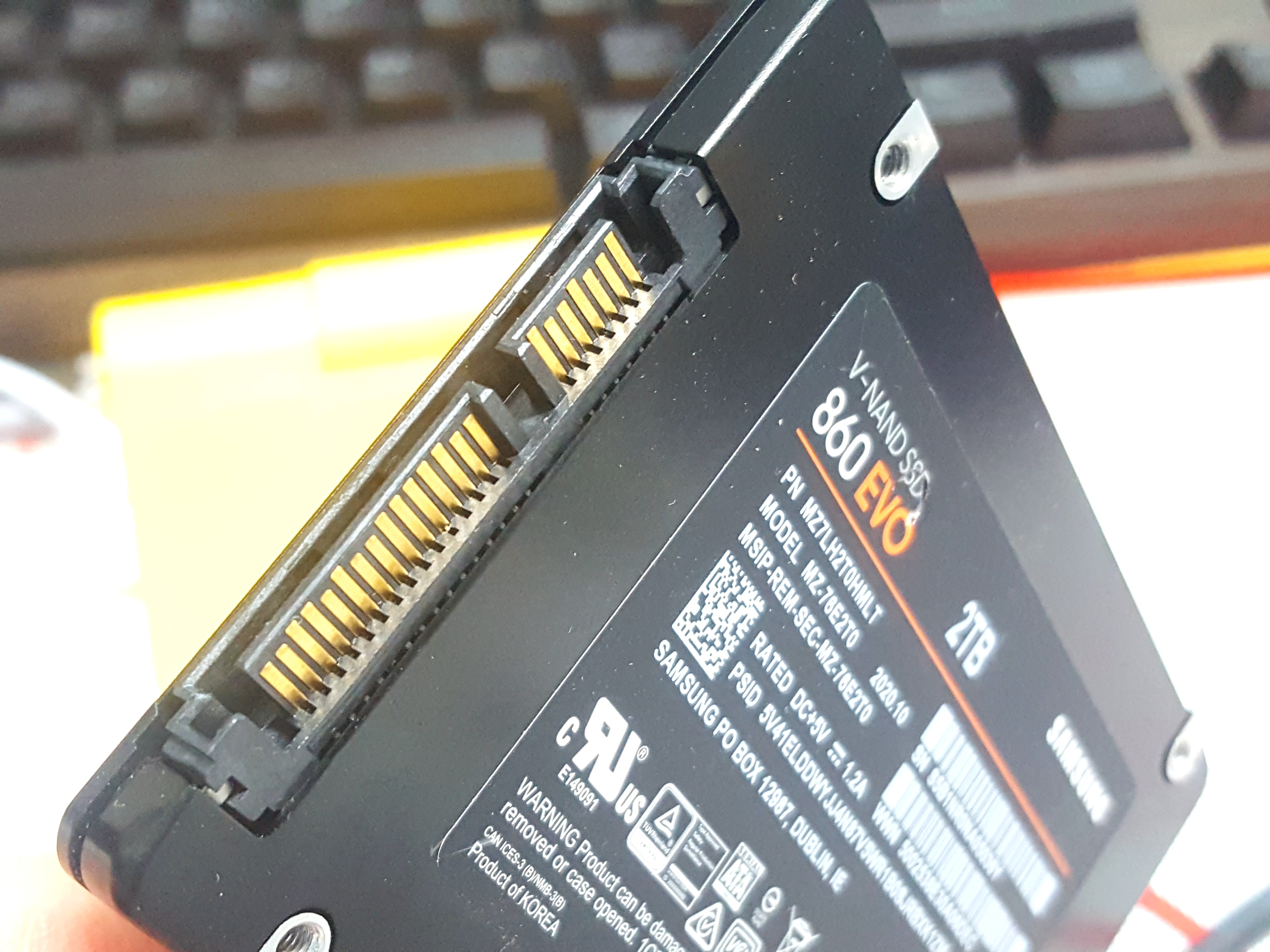

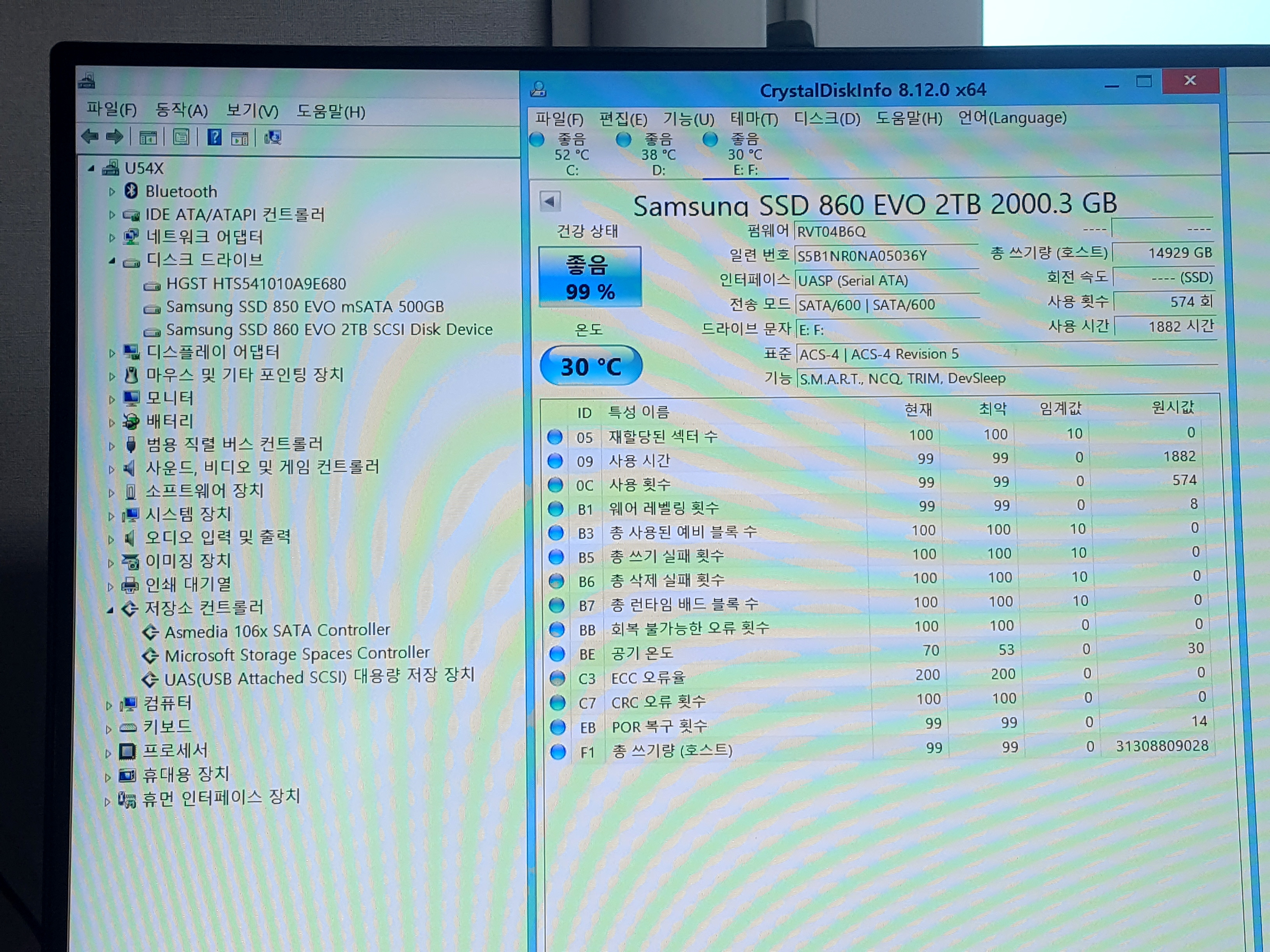

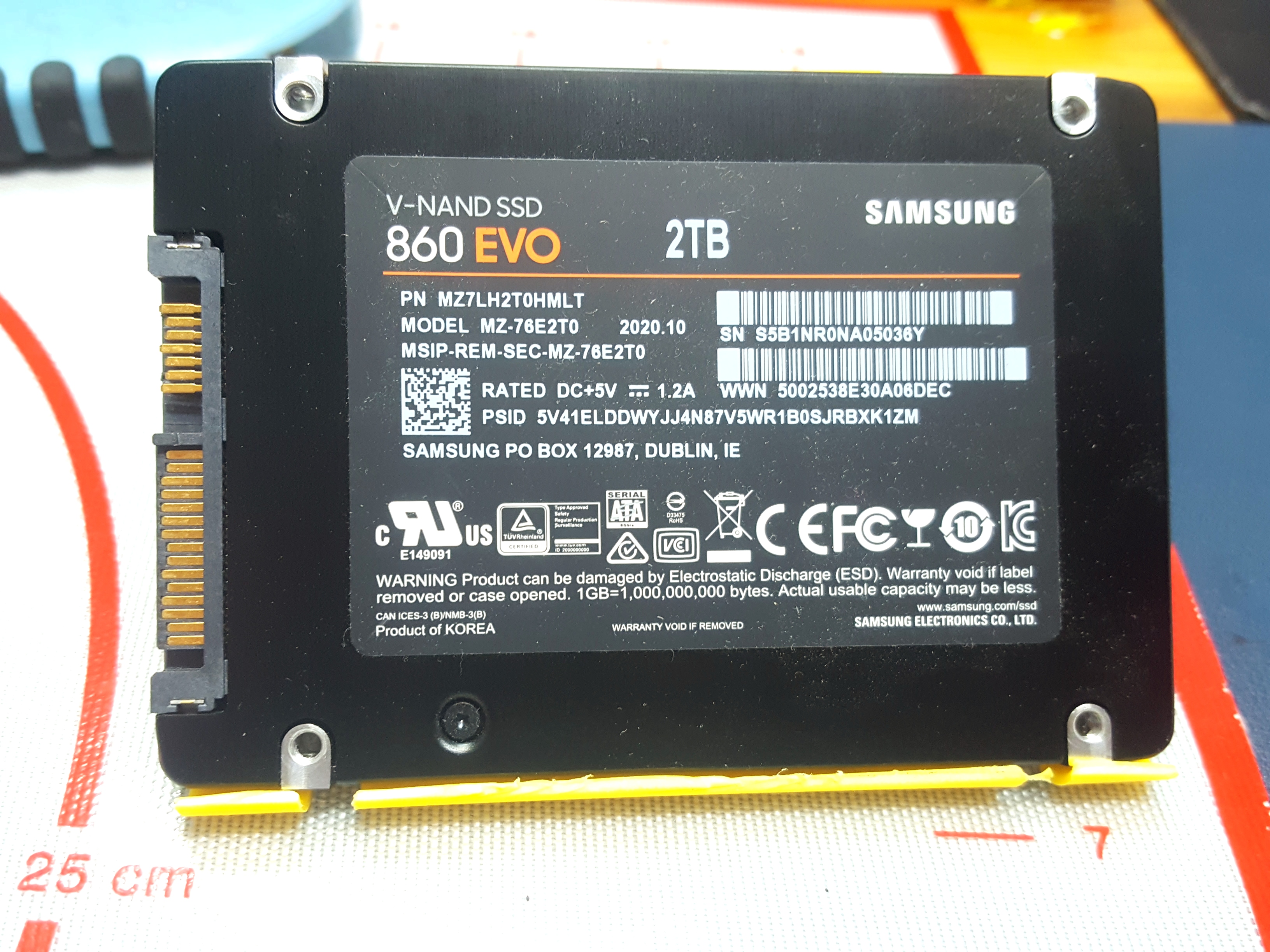

하우징 조립 후 최종인식 확인입니다.

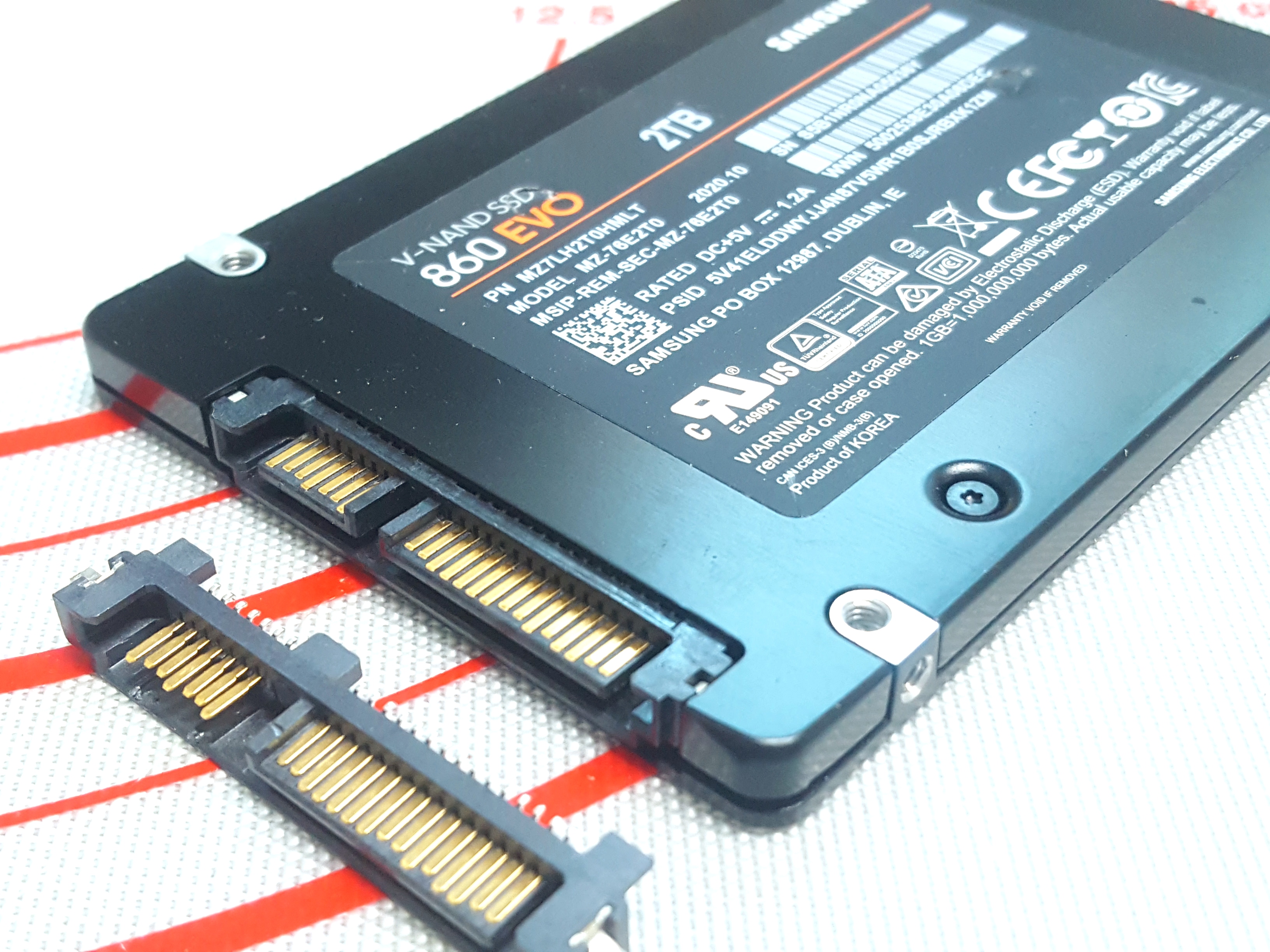

860 EVO 2TB의 SATA 커넥터 교체가 완료되었습니다.





감사합니다.
