쿨러님 HDD PCB ROM CHIP 교체 이식 수리

추석 직전인 9월 27일 메일이 옵니다.





고장 난 외장하드 2개가 있는데 불안정한 케이블을 연결한 탓에 PCB가 고장 난 것 같다며,

PCB점검과 롬칩을 교체해 달라는 내용입니다.

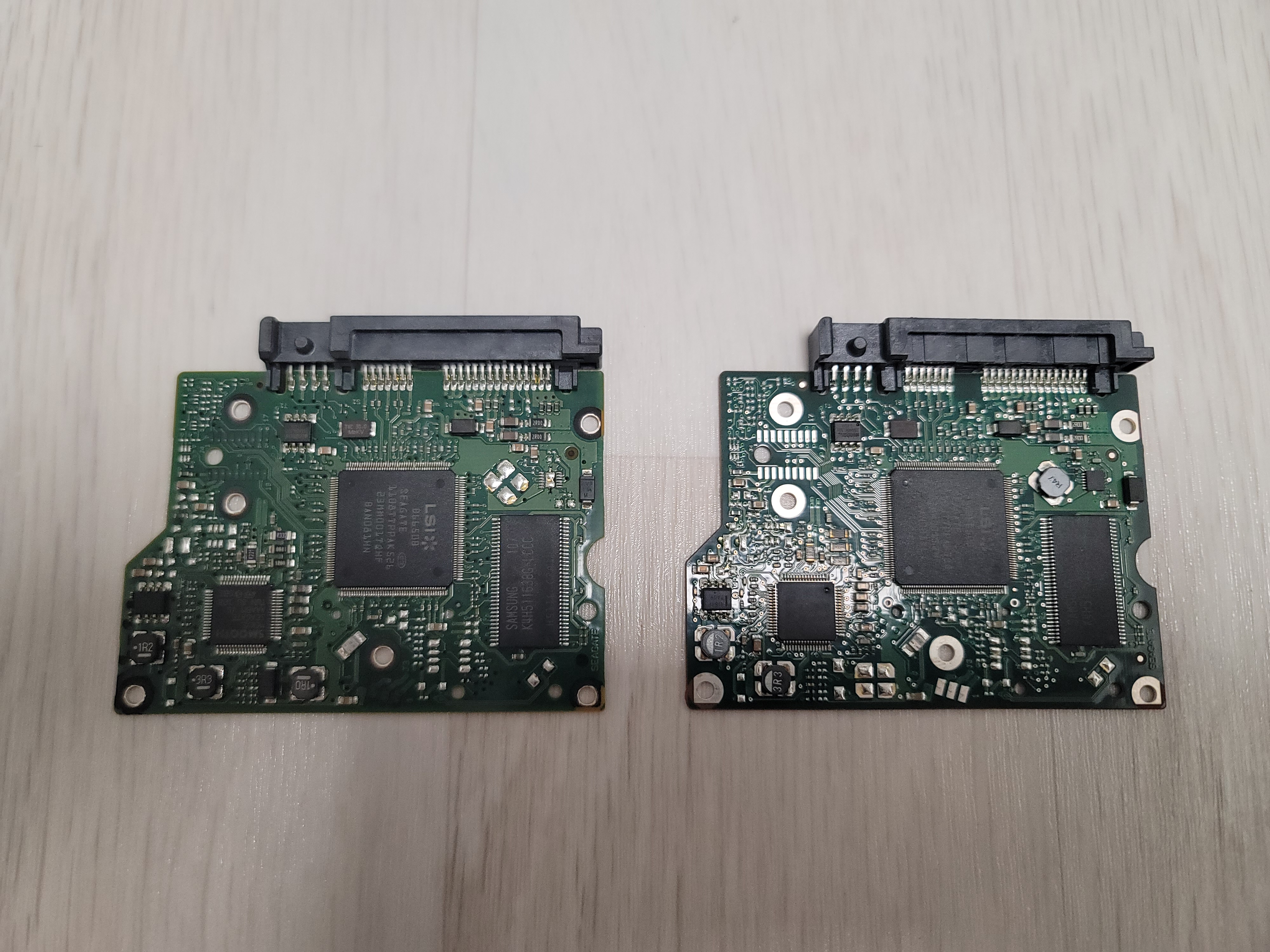

보내주신 사진들.









추석 연휴를 보내고, 10월 7일 도착.

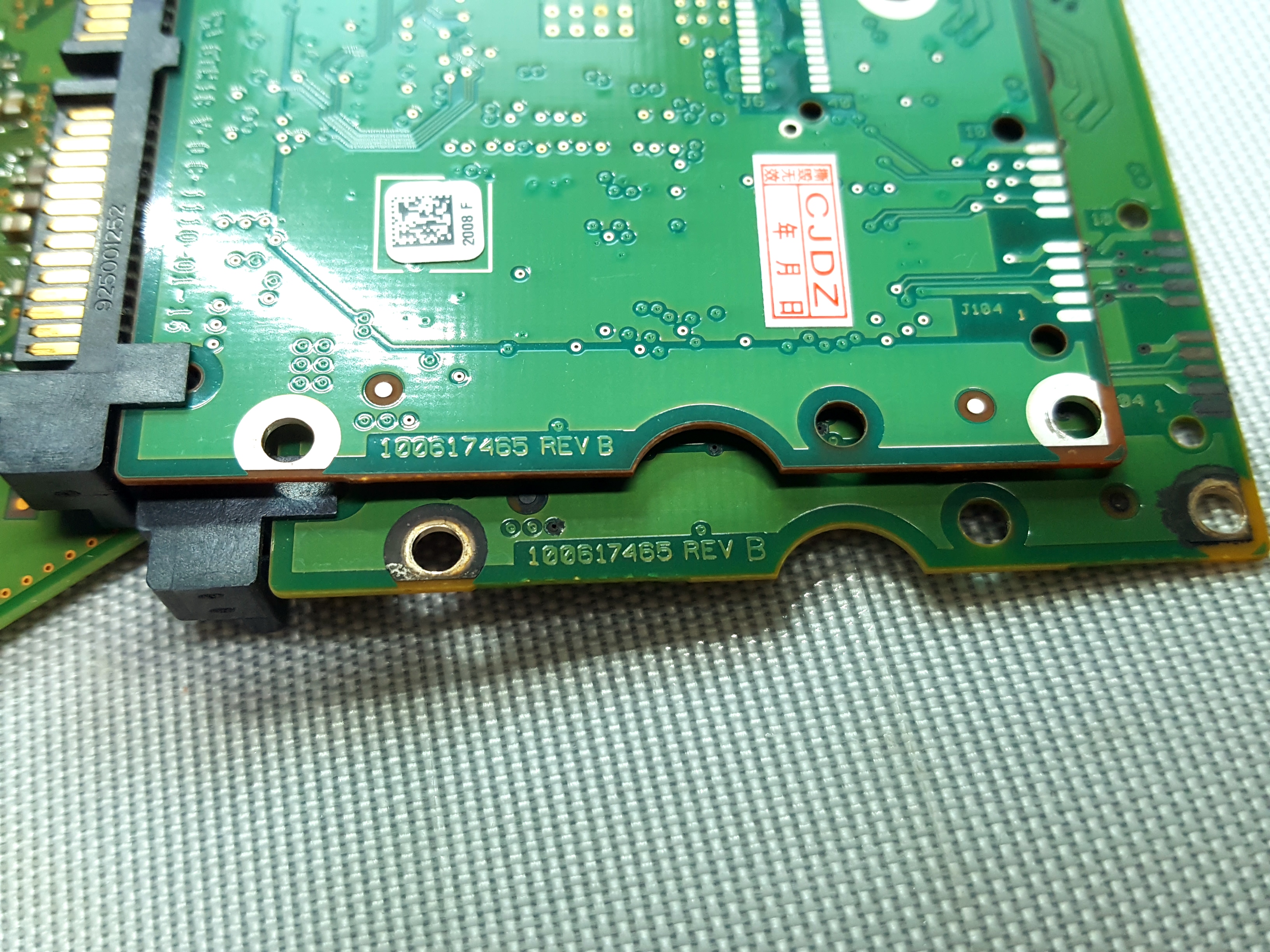

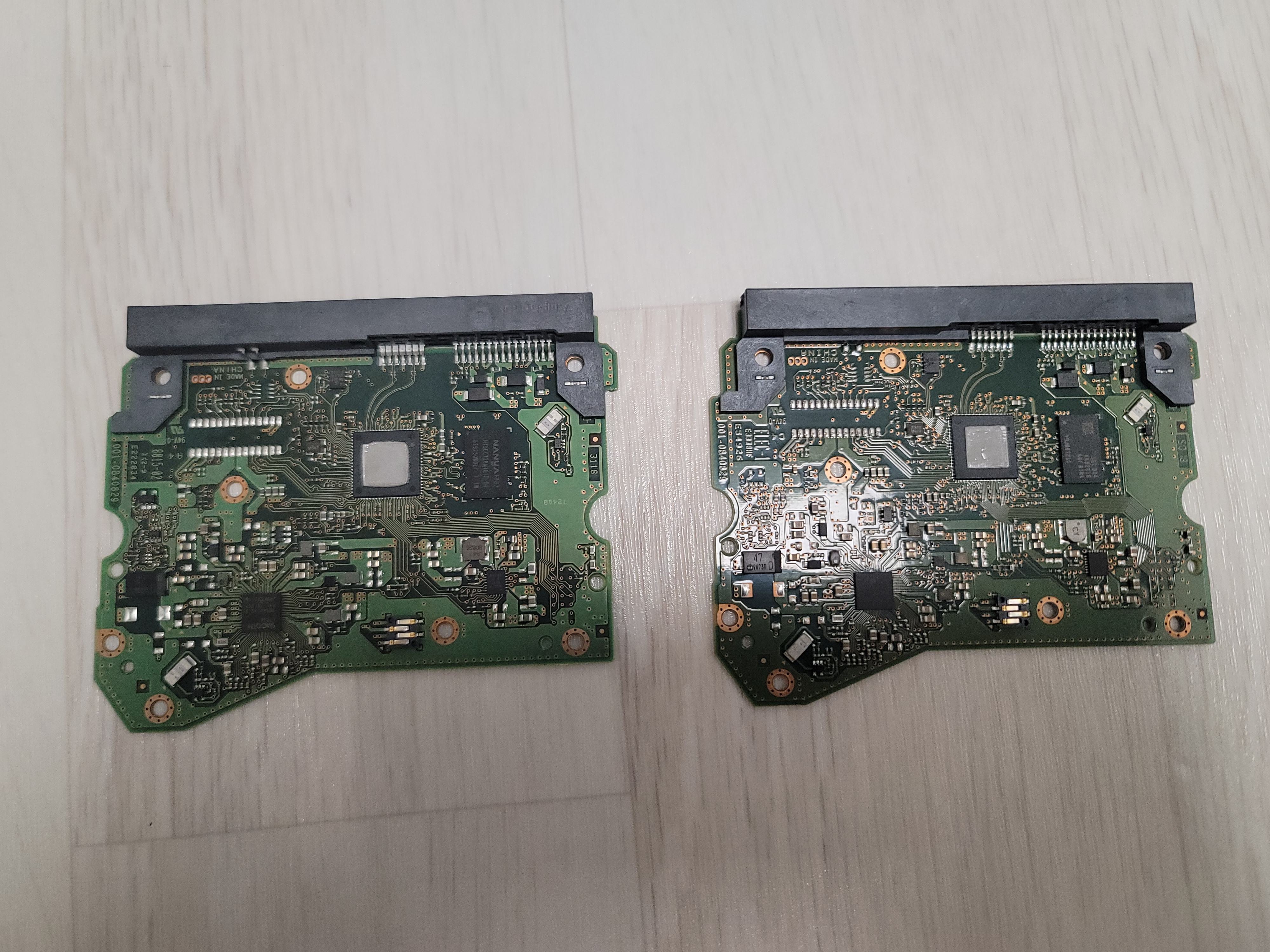

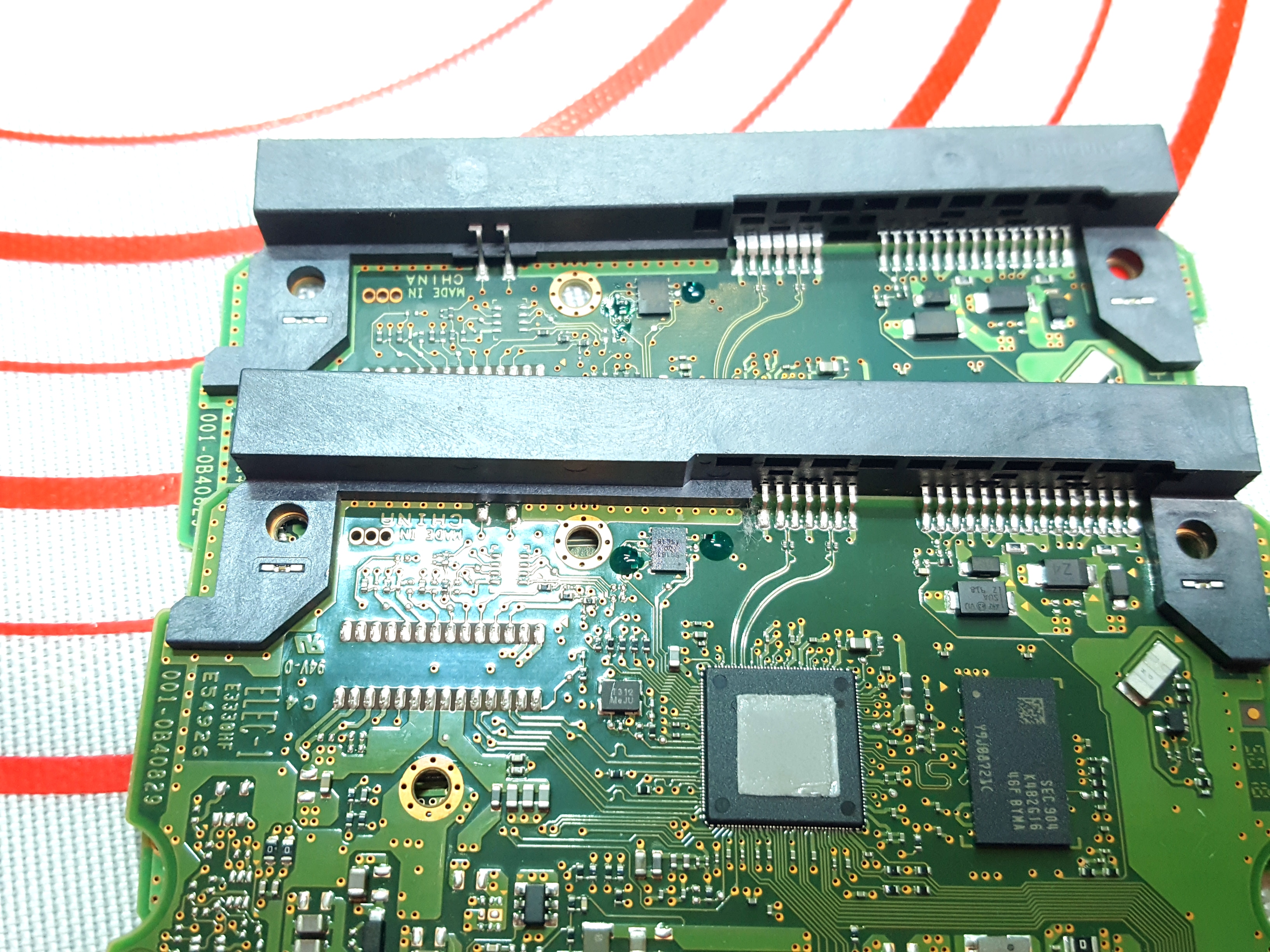

각 PCB는 동일한 모델입니다.









다이오드, 퓨즈를 점검하니 이상부위가 없습니다.

2쌍이 1조이니 값을 서로 비교해 봐도 확실히 다이오드와 퓨즈에는 이상이 없습니다.



보통 전원이 잘못 연결이 되면(과전압, 과전류) 다이오드, 퓨즈가 불량이 생기기 마련입니다.

희한하네요.





컨트롤러는 단품점검 불가..

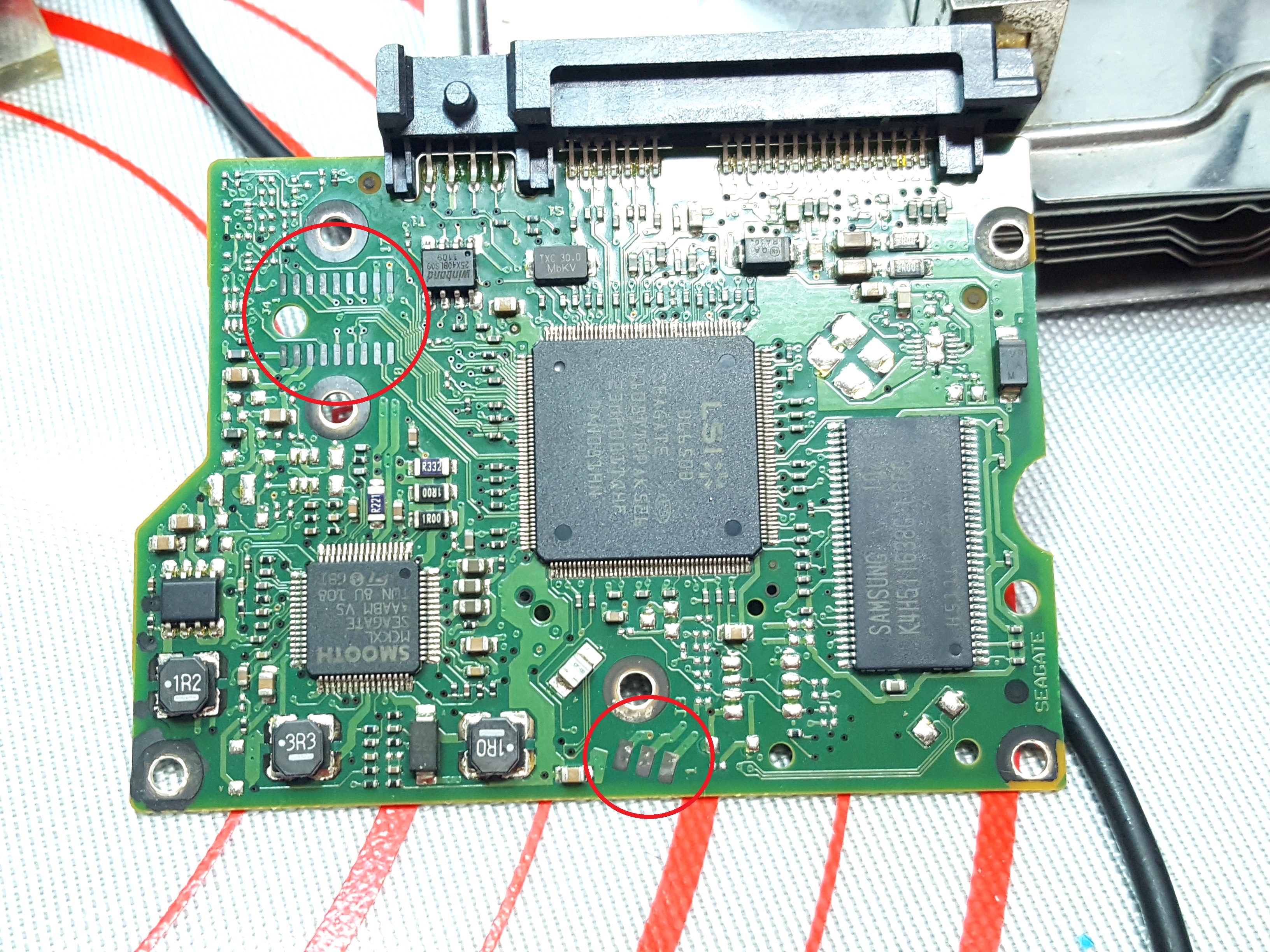

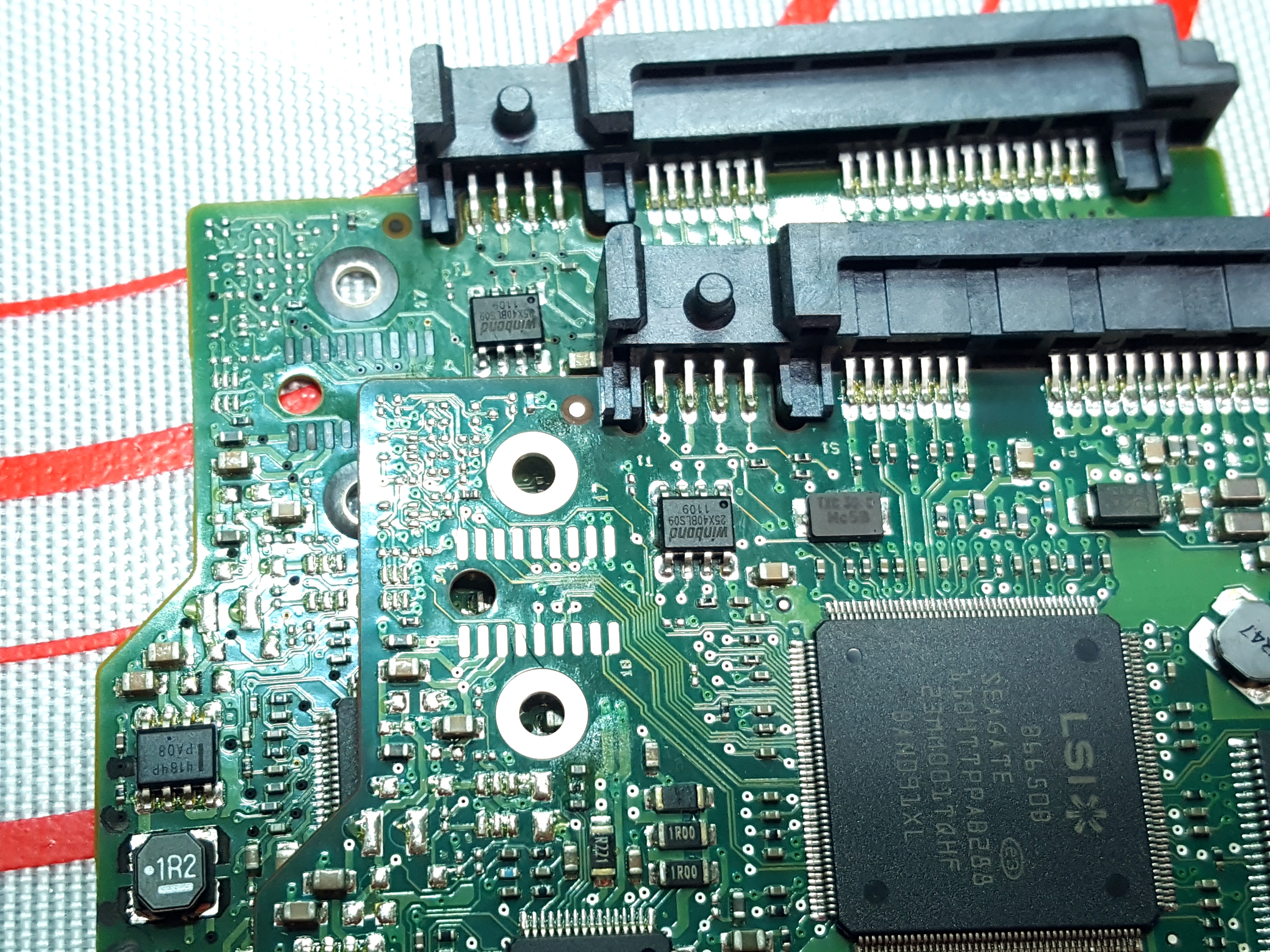

시게이트 PCB는 접점 오염이 원인이 아닐까 싶기도 하네요.





728x90

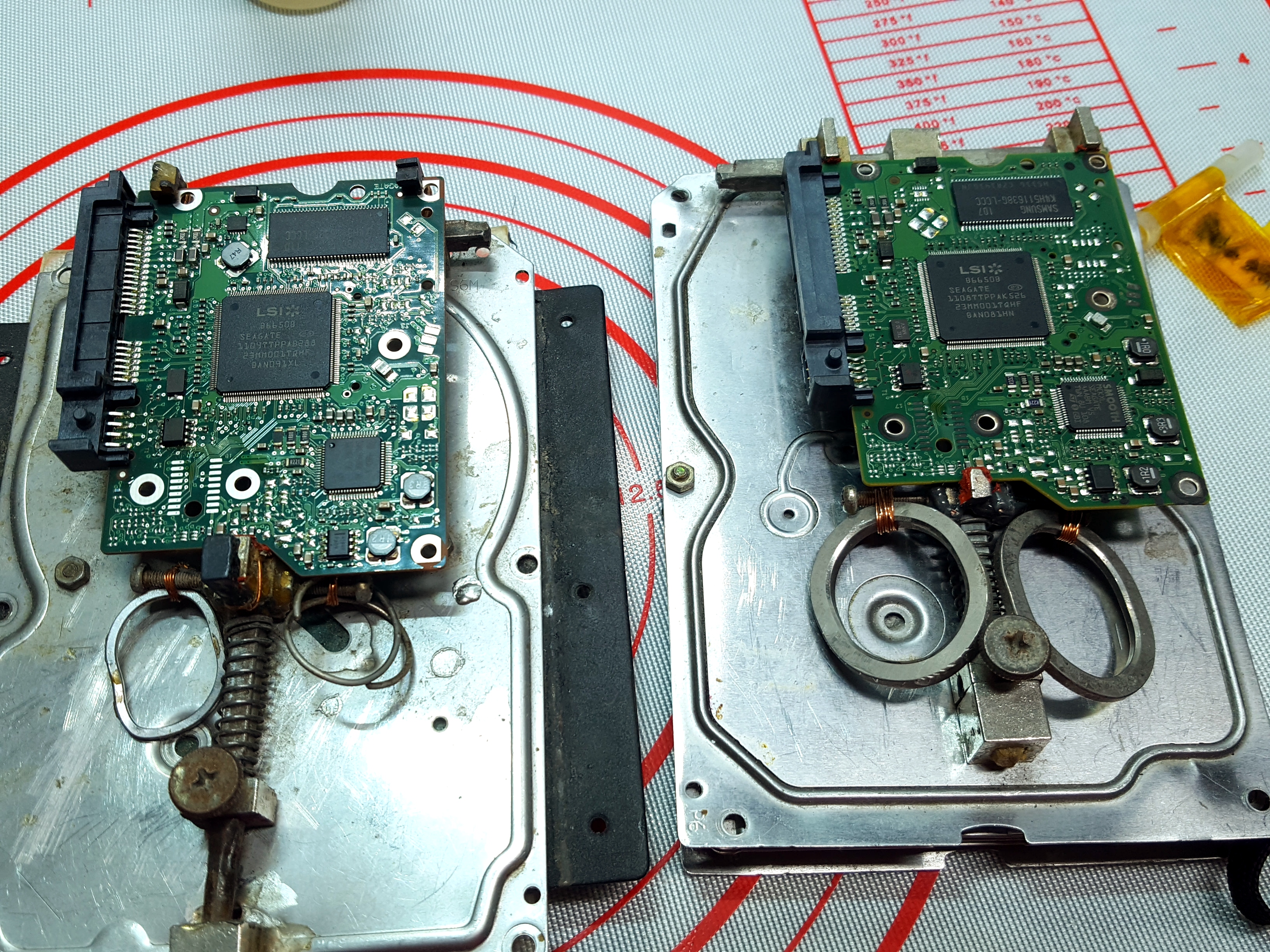

PCB바이스에 두 PCB를 고정 후,

롬칩을 떼어 서로  교차 실장 해줍니다.









WD PCB는 롬칩 주변에 소자 이탈방지 처리  후,









롬칩 적출.

















이식 실장 해줍니다.















플럭스 세척 중에 뚜껑이 개방되어 부왁 쏟는 바람에,

뒷면 X표식이 완전히 사라지고 라벨 인쇄가 번졌네요.

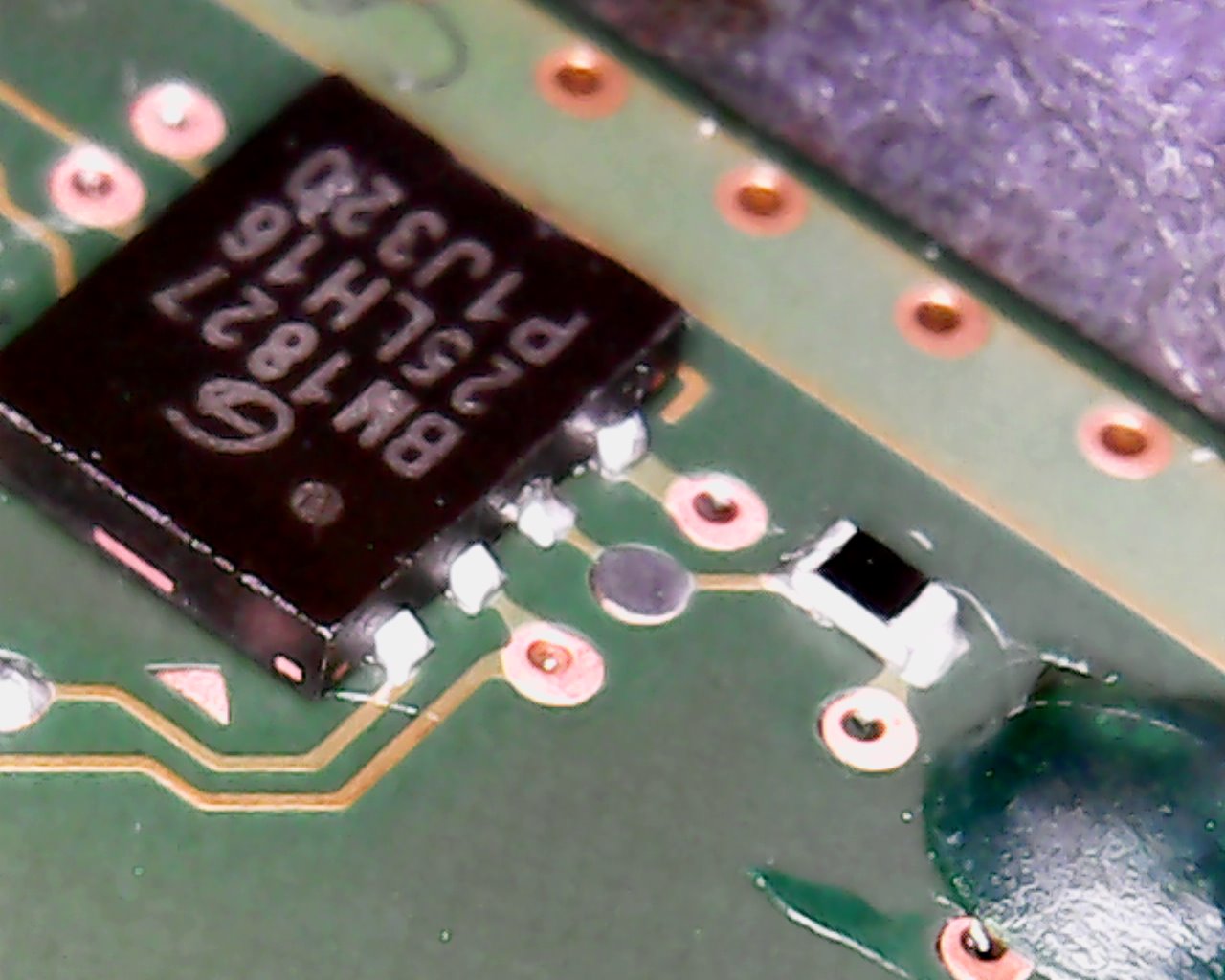

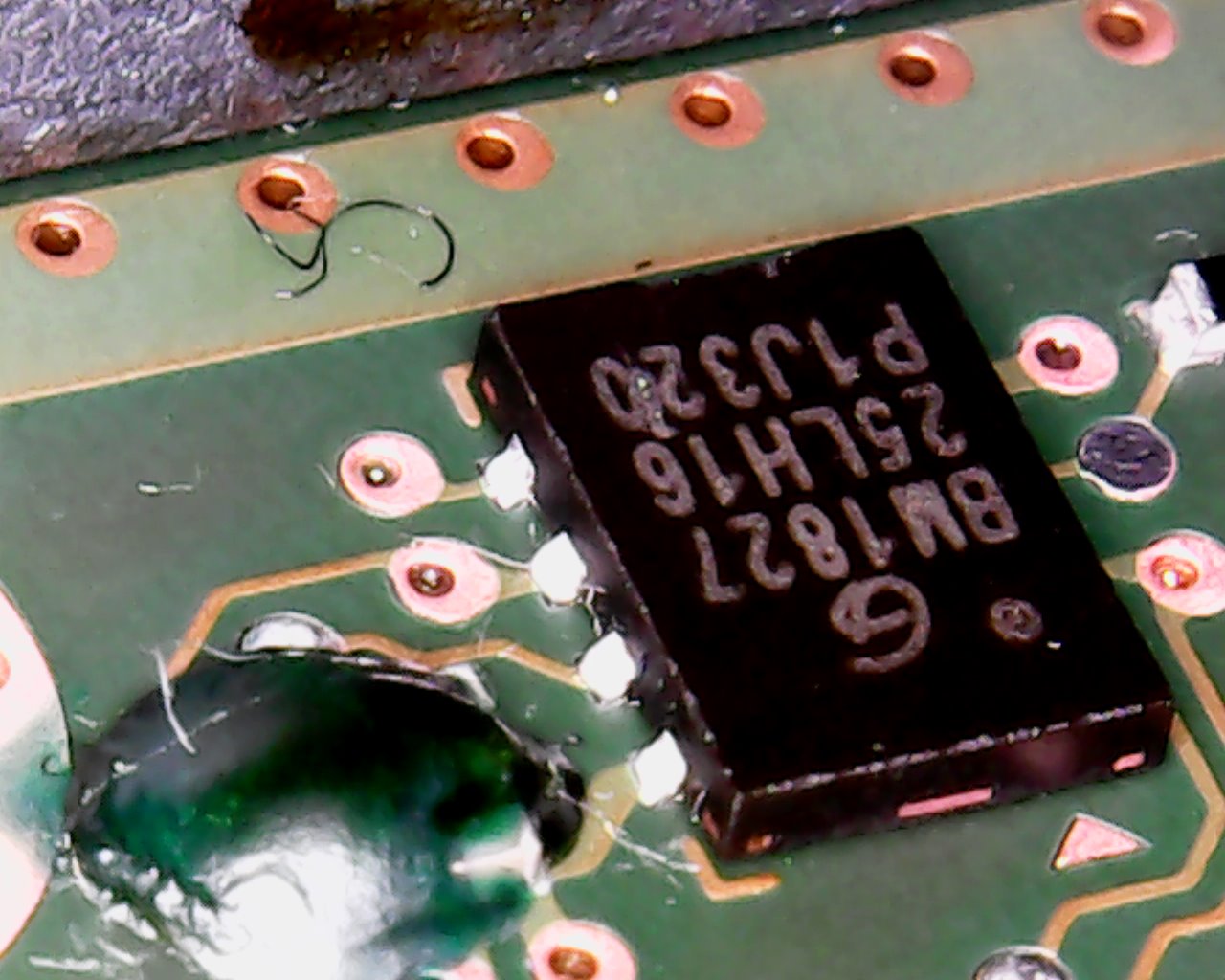

현미경 확대  검수.

아주 잘 붙었습니다.





롬칩을 교체이식 했더라도 문제가 해결된다는 보장은 없으나,



무사히 인식했으면 좋겠습니다.



감사합니다.
