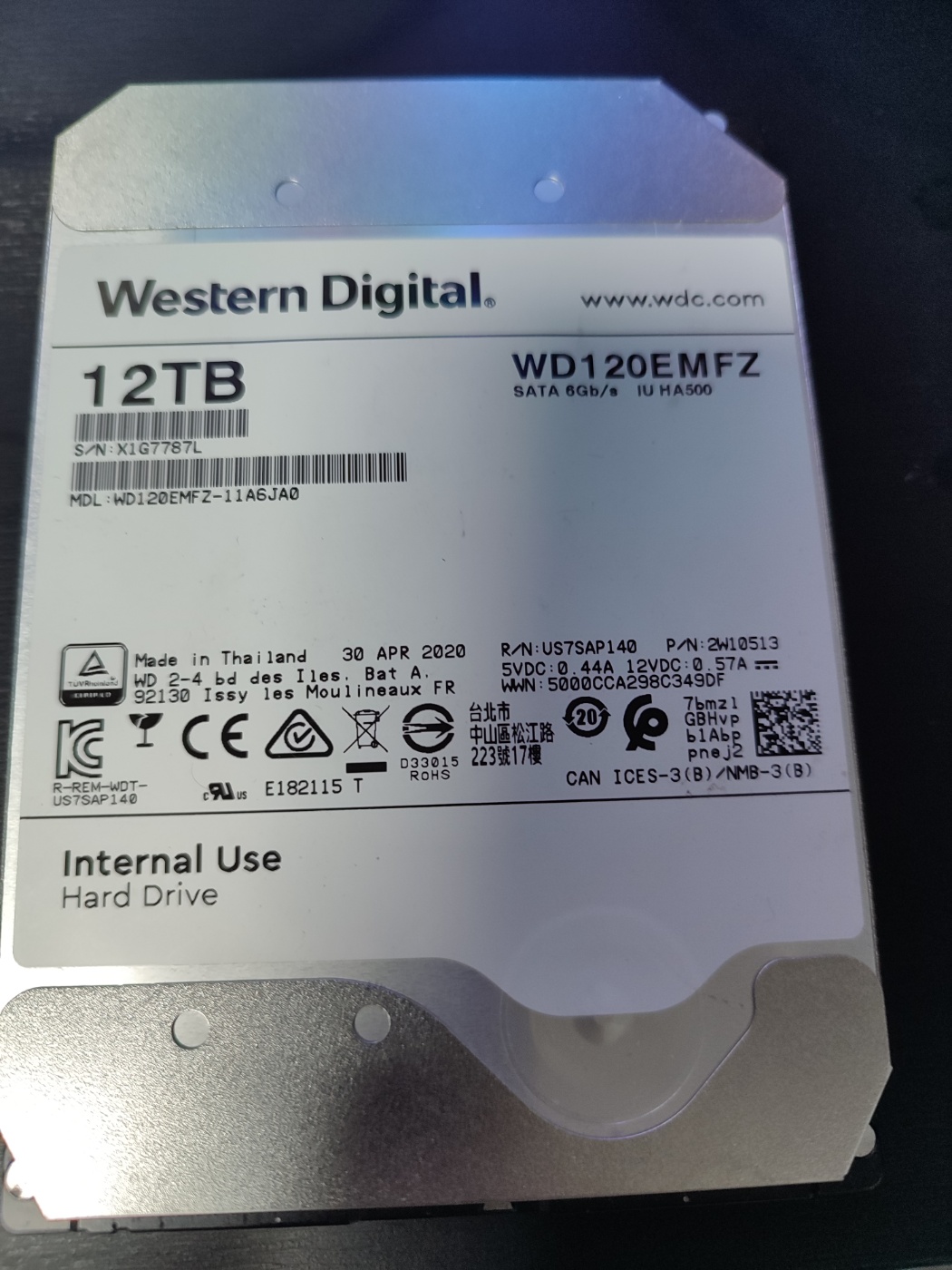

전진*님 WD 12TB (WD120EMFZ) 점검.

10월 29일 메일이 옵니다.



컴퓨터를 교체하면서 커넥터의 'ㄱ' 부분이 파손되었고 작동이 안 된답니다.



커넥터는 경미한 파손으로 교체할 필요가 없으며

위 파손상태와 작동은 관계가 없고,

다이오드 및 퓨즈 불량이 의심되며

의심되는 부분이 아니거나 다이오드 및 퓨즈 교체 후에도 문제가 해결되지 않으면

PCB교체 (롬칩 이식) 해야 한다고 답장드렸습니다.





11월 1일 도착한 실물입니다.









728x90

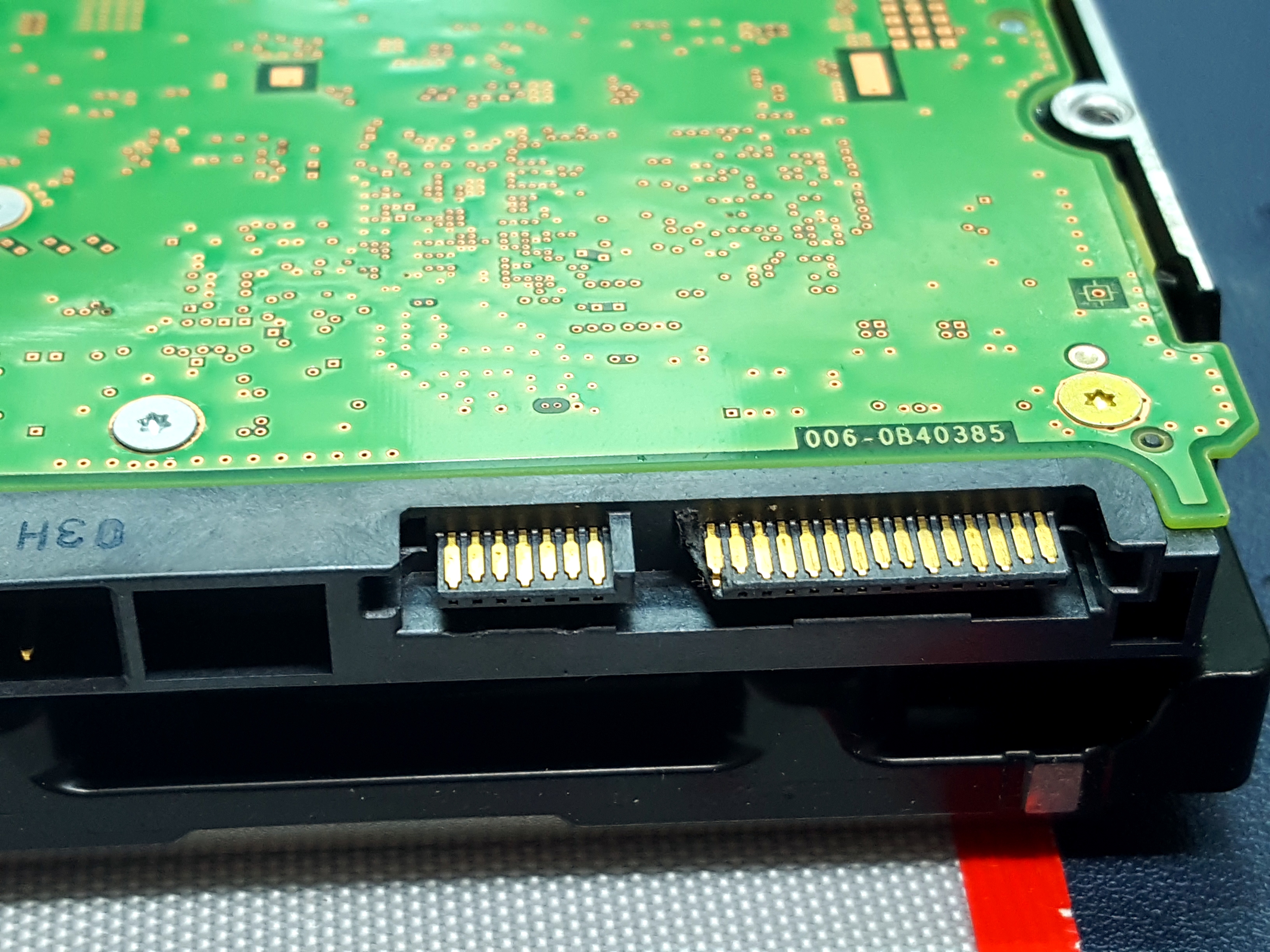

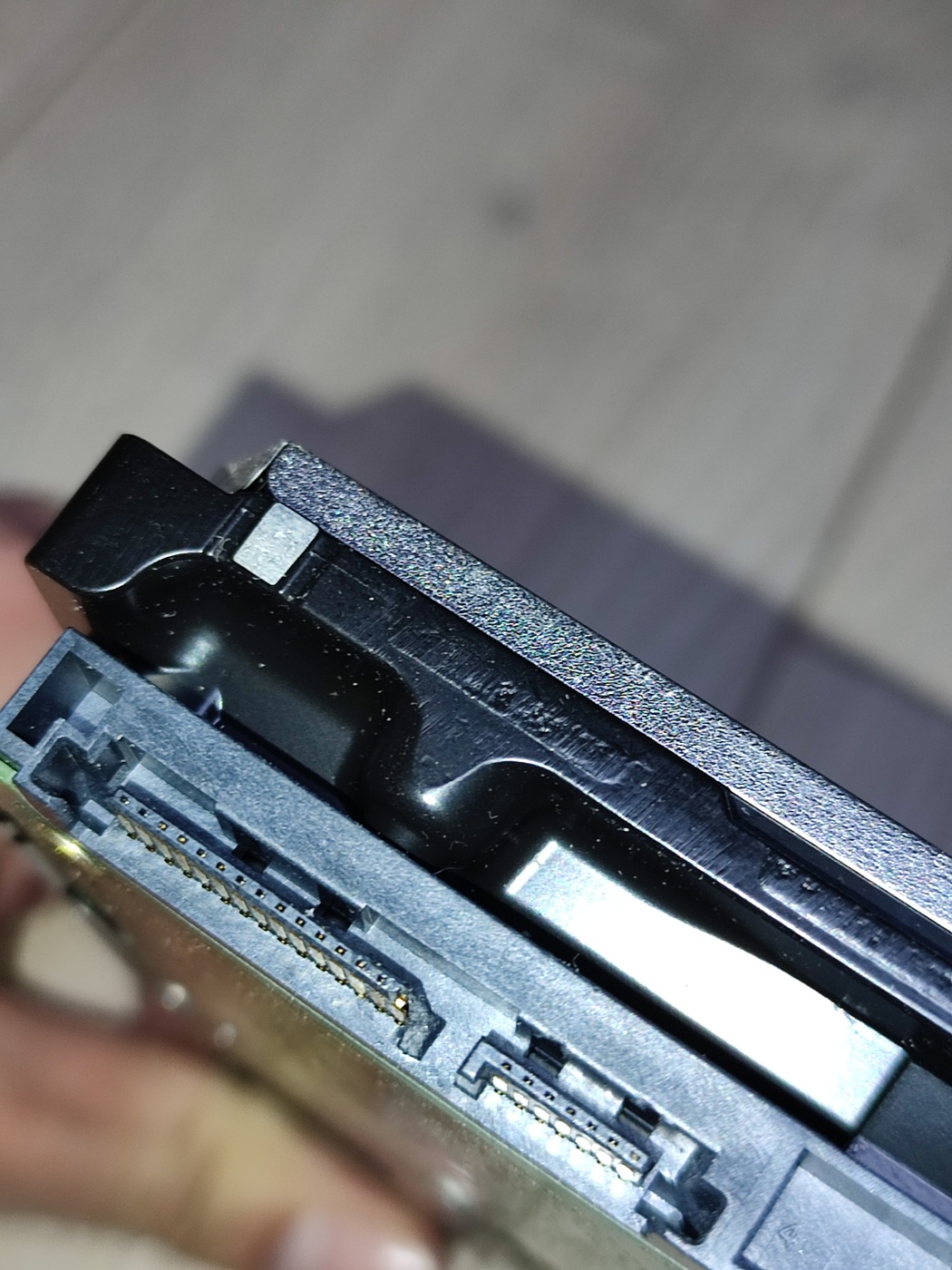

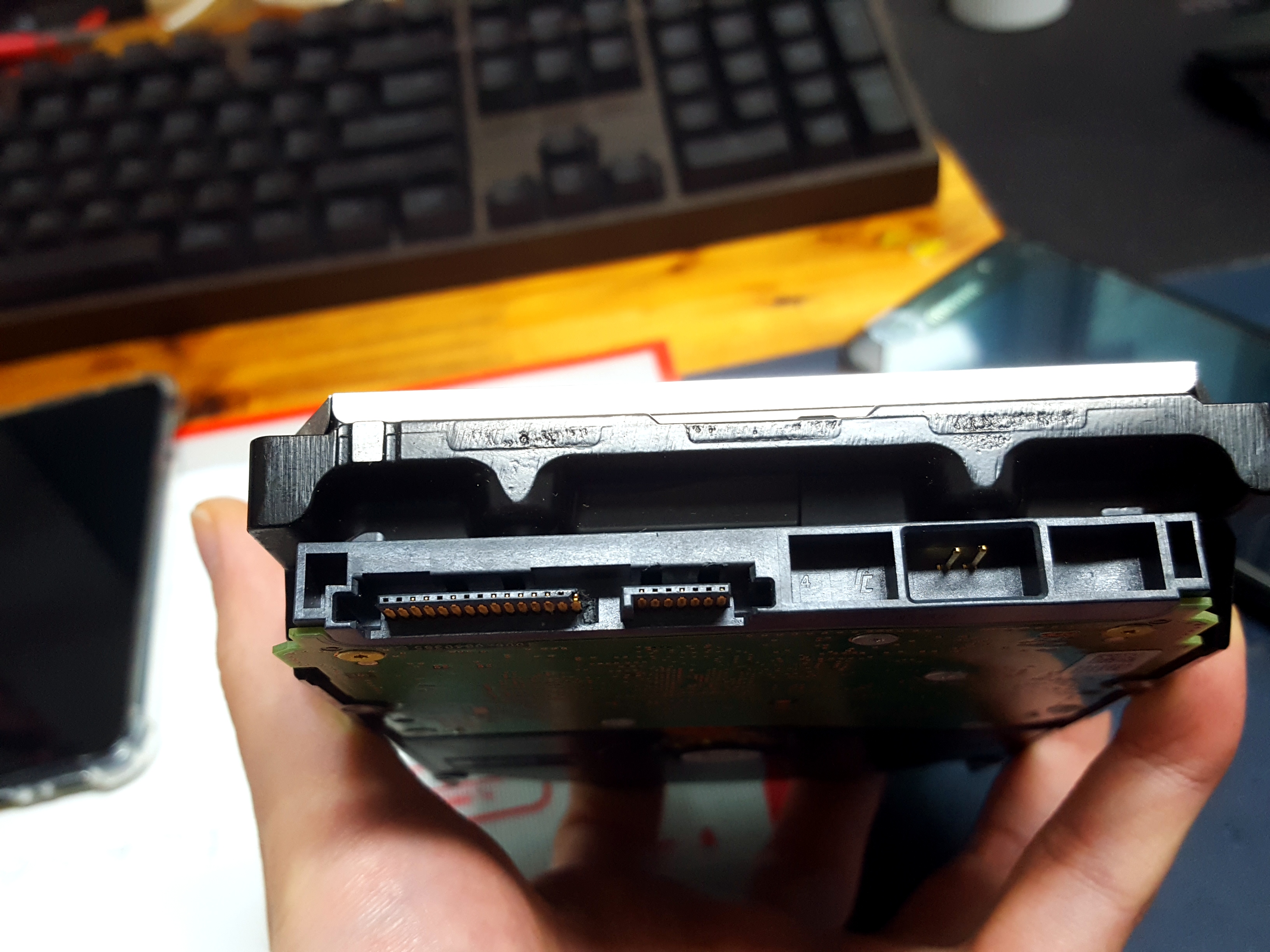

커넥터 파손은 경미합니다.

굳이 교체할 필요는 없습니다.

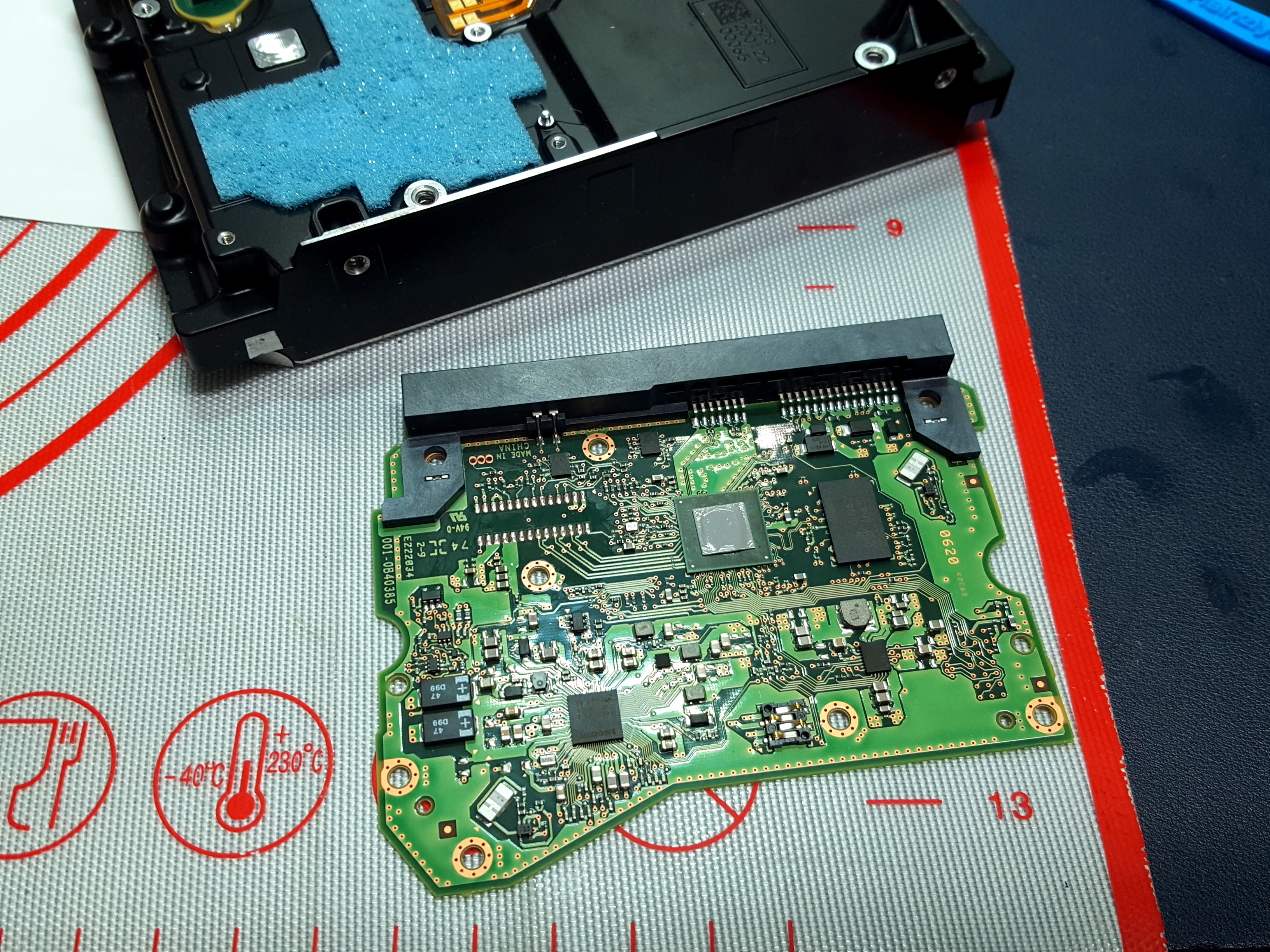

기본 점검을 위해 PCB를 분리합니다.

다이오드, 퓨즈를 점검합니다.

이상이 없습니다.

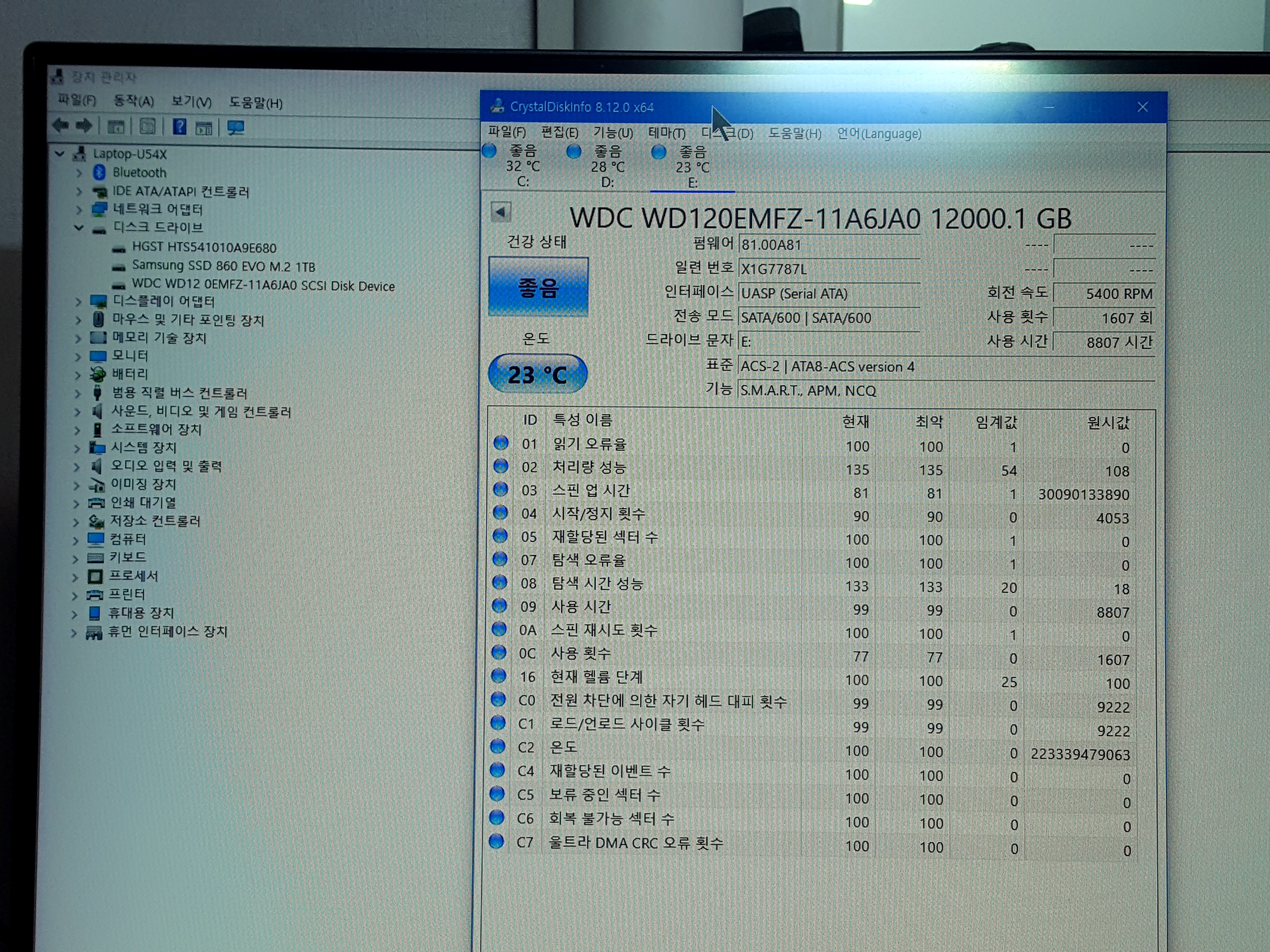

PCB조립 후 USB to SATA를 연결합니다.











특별한 문제없이 양호합니다.



WD120EMFZ모델은 파워서플라이 모델이 무엇이냐에 따라3.3V부분에 절연이 필요한데요.



현재 교체한 컴퓨터의 파워서플라이가 여기에 해당하는것 같습니다.



해결 방법은



1. 외부에서 절연

2. IDE to SATA 전원젠더 사용.

3. 하드디스크 내부 SATA 커넥터 3.3V부분만 끊음(커넥터 외부 변화 없음)

4. 파워서플라이 교체



등이 있겠습니다.





감사합니다.
