김영*님 WD RED 6TB (WD60EFRX) SATA 커넥터 수리

3일 메일이 옵니다.









기존 하드디스크를 제거하다 이리 되었답니다.

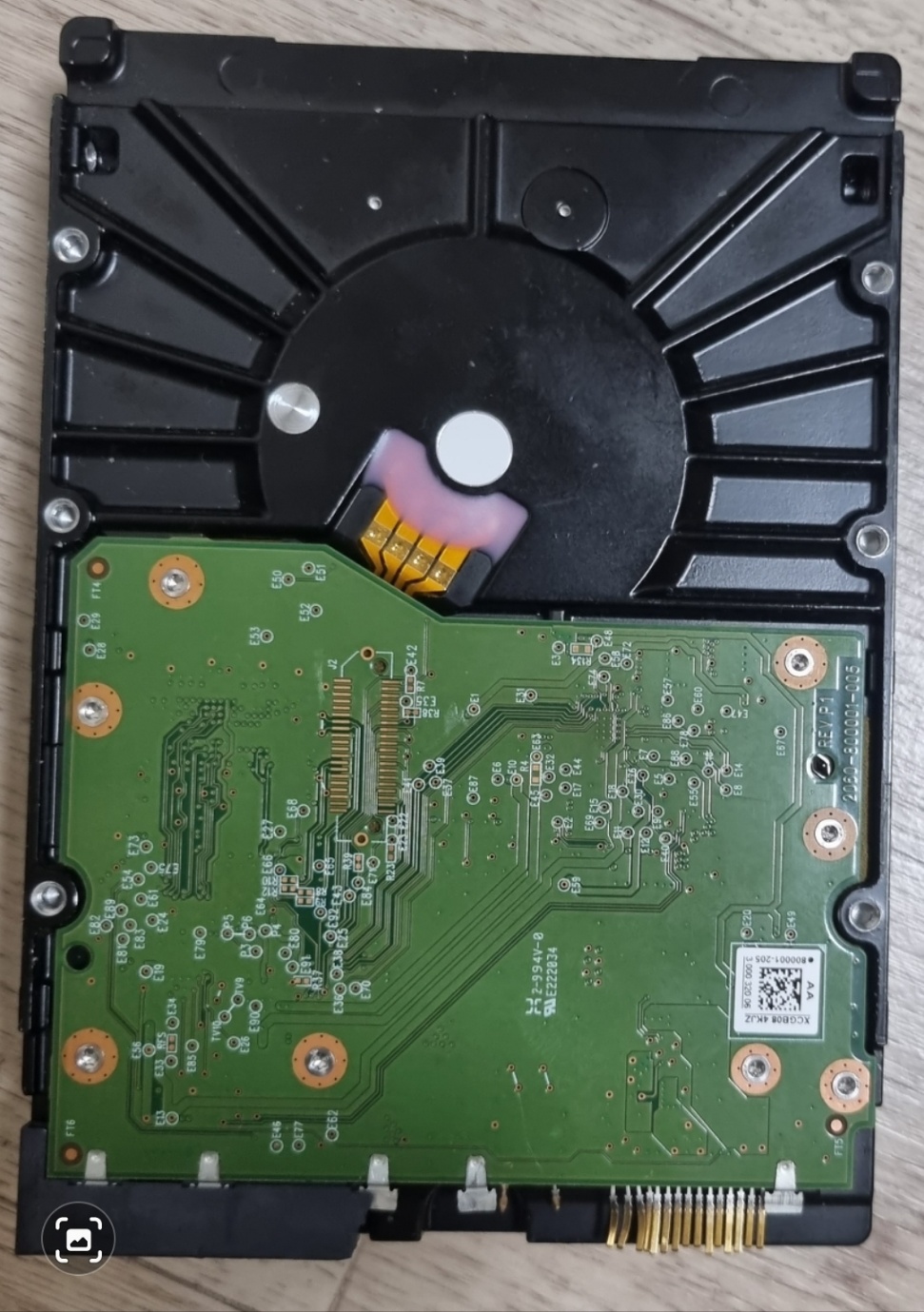

7일 도착한 실물입니다.













커넥터 상태입니다. 처참합니다.



막 잡아 뽑았다 해도 이렇게 되긴 어려울 것 같은데....

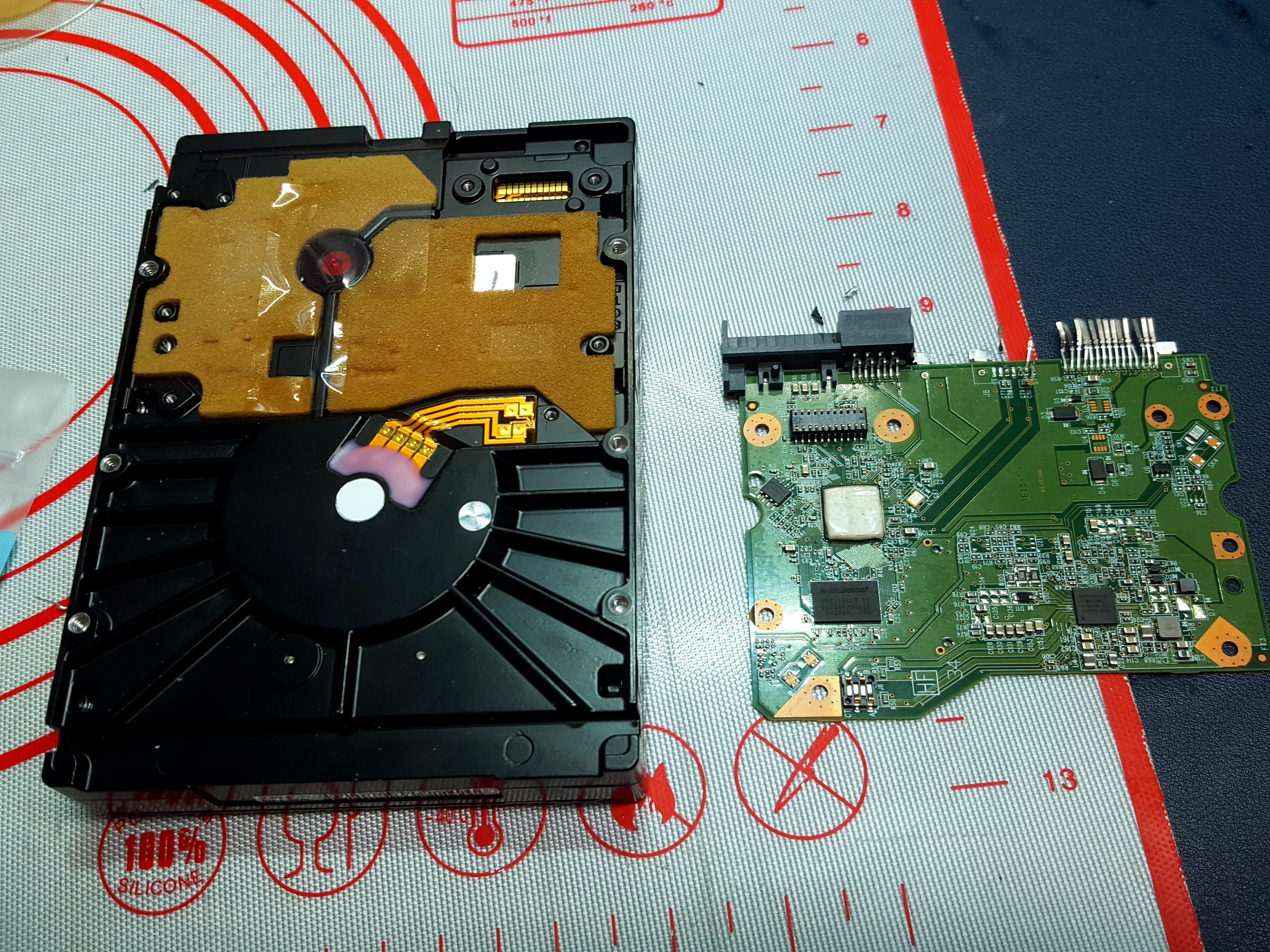

이 상태로 인식확인은 할 수 없으니 조치를 위해 PCB를 분리합니다.



728x90











일부 핀은 반대로 꺾여 안으로 들어갔네요.



잡아 뽑아서는 절대로 이렇게 되지 않습니다.















핀들을 제거하고요.















커넥터를 실장 합니다.















세척, 건조와 육안검수를 합니다.













주요 포인트 위치의 나사만 채워 USB to SATA 연결합니다.











인식을 확인합니다.



썩 좋은 편은 아니네요.

읽기 오류율 69회

보류 중 섹터 5개



누적치가 많지 않은 것 보니 커넥터 파손 직전에 그런 듯싶습니다.





되도록 빠른 시일 내에 백업을 권장합니다.













완전 조립을 하려니,



저 부위가 몸체에 닿아 끝까지 들어가지 않아 깎아내고요.































모든 나사를 채워 USB to SATA 연결로 최종 인식확인을 합니다.

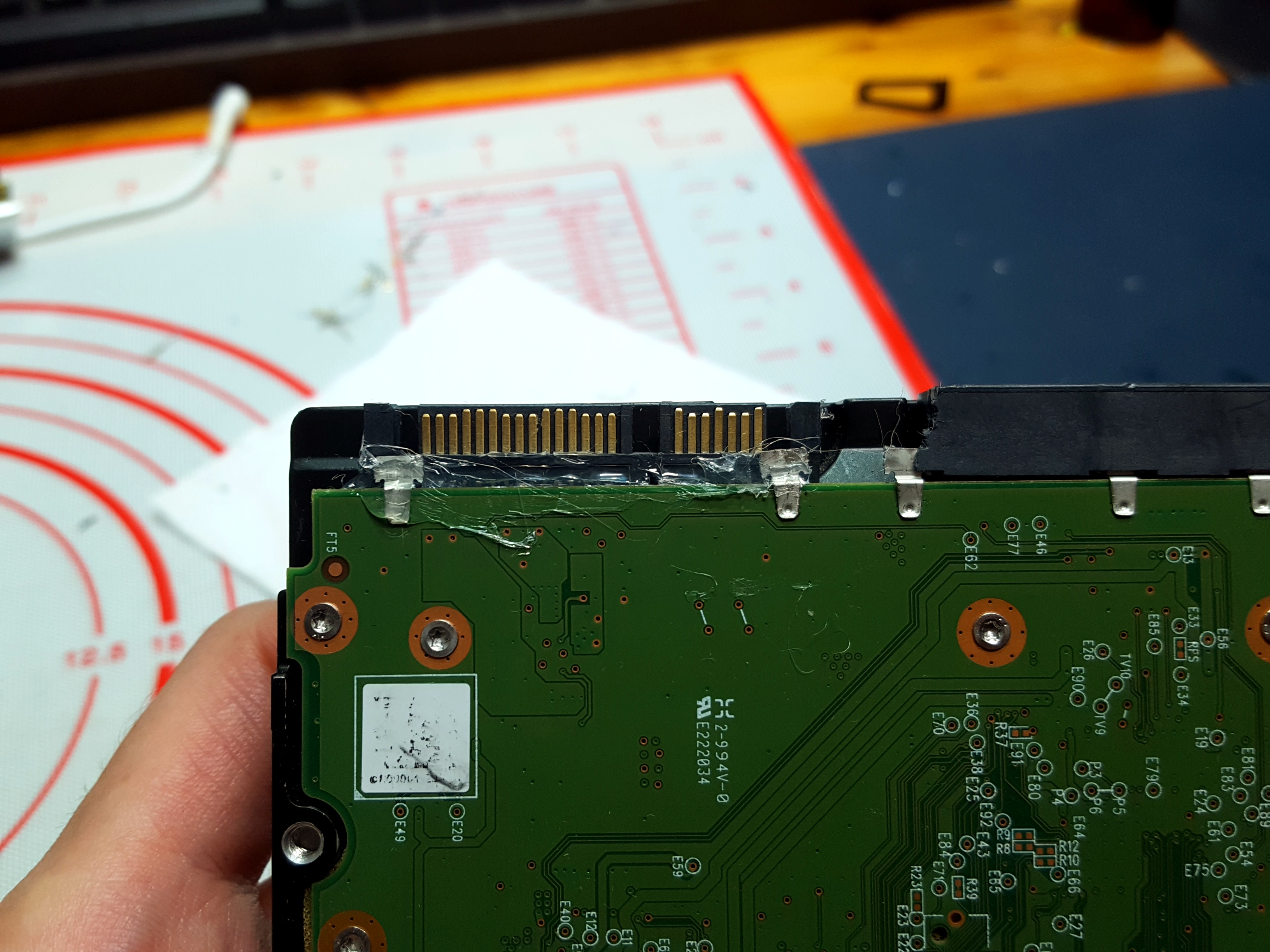

커넥터 주변을 글루건으로 보강.



























WD RED HDD의 SATA 커넥터 교체가 완료되었습니다.
