황선*님 WD 10TB (WD100EZAZ) PCB 교체 수리

14일 메일이 옵니다.





커넥터 지지부가 파손되어 부러진 조각을 넣고 연결하여 백업은 했으나,

이 상태로 계속 사용할 수도 없고 케이스를 닫을 수 없어,

PCB를 구매하셨답니다.



PCB만 교체했더니 작동이 안 된다 하시어 메일 주셨습니다.





ㅡ 같은 모델이라 하더라도 각 모델에 고유정보가 롬칩에 저장된다.

ㅡ 구매하신 PCB에서 SATA 커넥터를 이식하는 방법도 있으나, 롬칩 교체보다 손이 많이 간다.



위 내용을 답장드렸습니다.



728x90









16일 도착한 실물입니다.

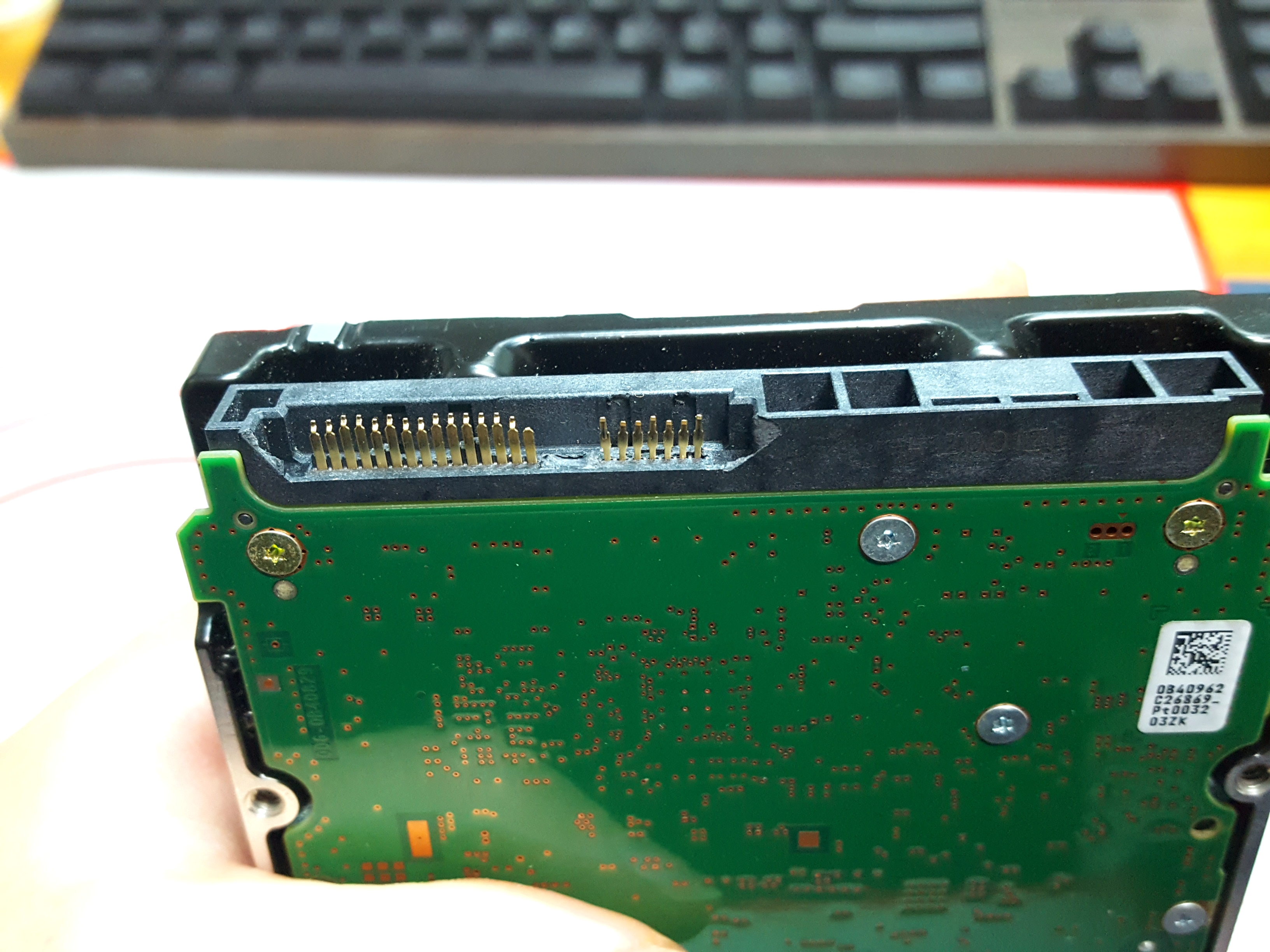

파손 부위입니다.

인식 확인은 건너뜁니다.

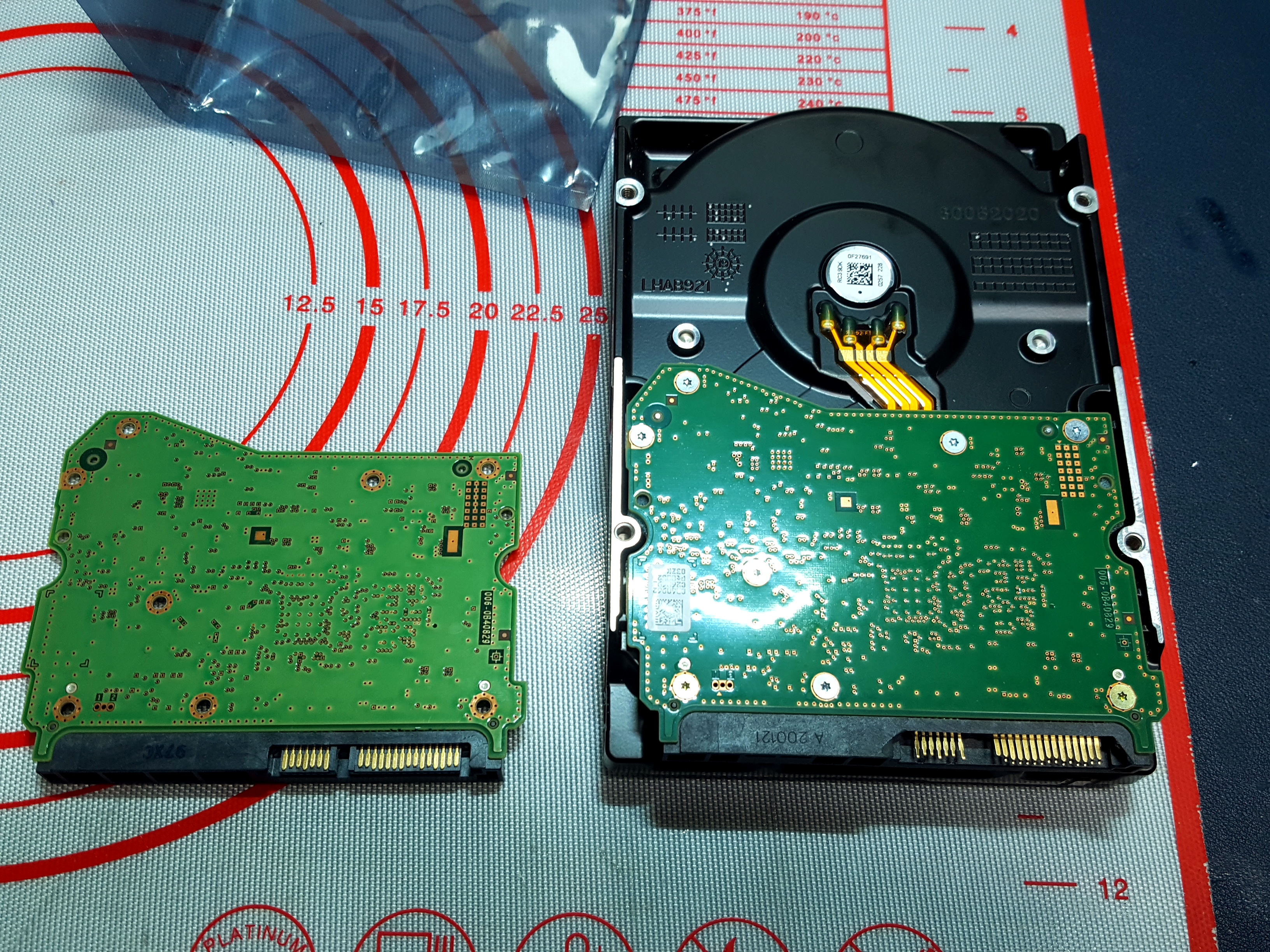

구매하신 PCB입니다.















두 PCB 모델넘버는 동일하고,

다이오드, 퓨즈 불량 여부를 확인합니다.

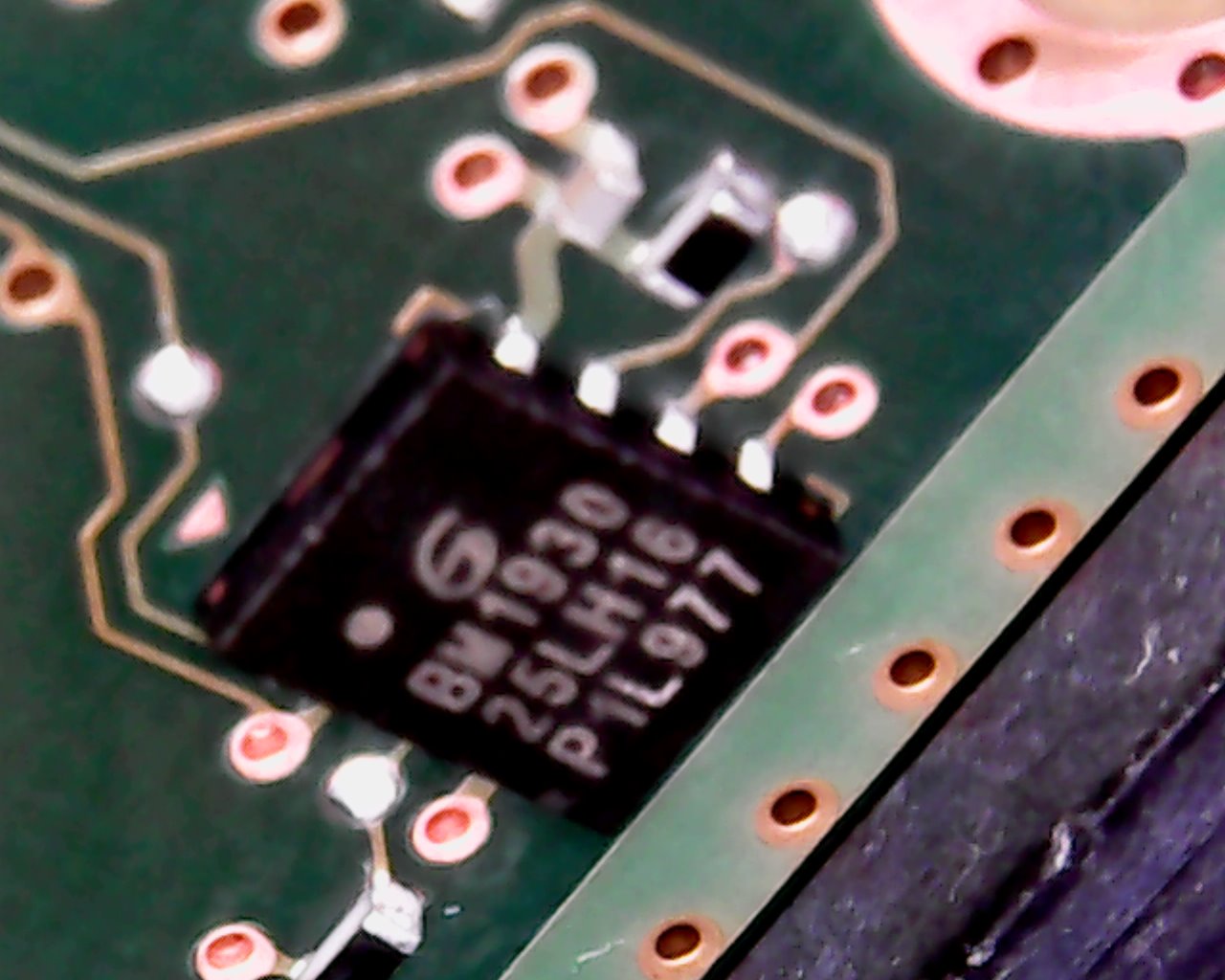

커넥터 파손 PCB에서 사용해야 할 롬칩을 적출합니다.











사용해야 할 PCB에서 필요가 없는 롬칩을 적출합니다.















사용해야 할 PCB에 사용해야 할 롬칩을 실장 합니다.













아주 잘 붙었습니다.









커넥터가 파손된 PCB에 필요가 없는 롬칩이 분실되지 않게끔 대~충 실장합니다.

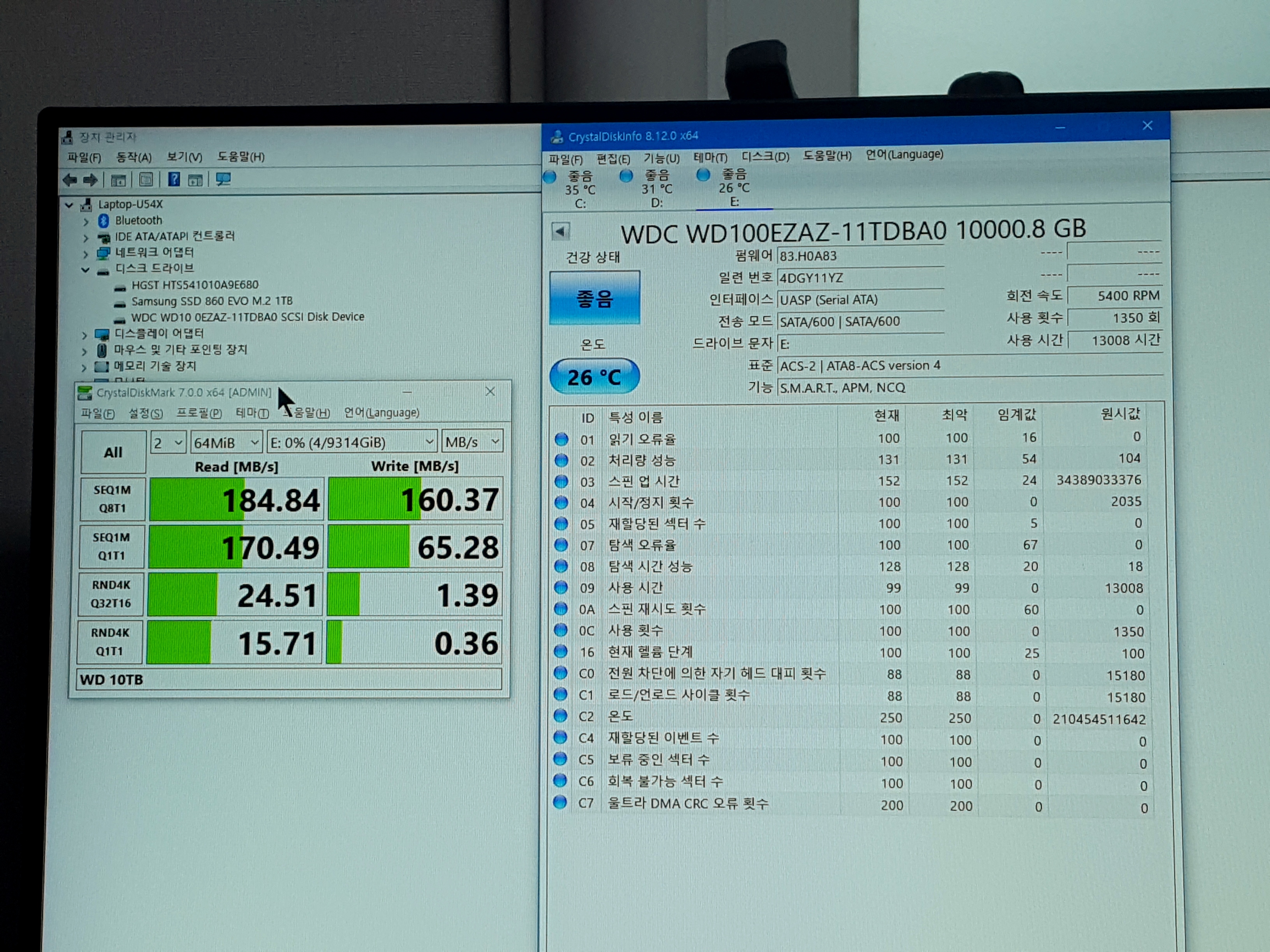

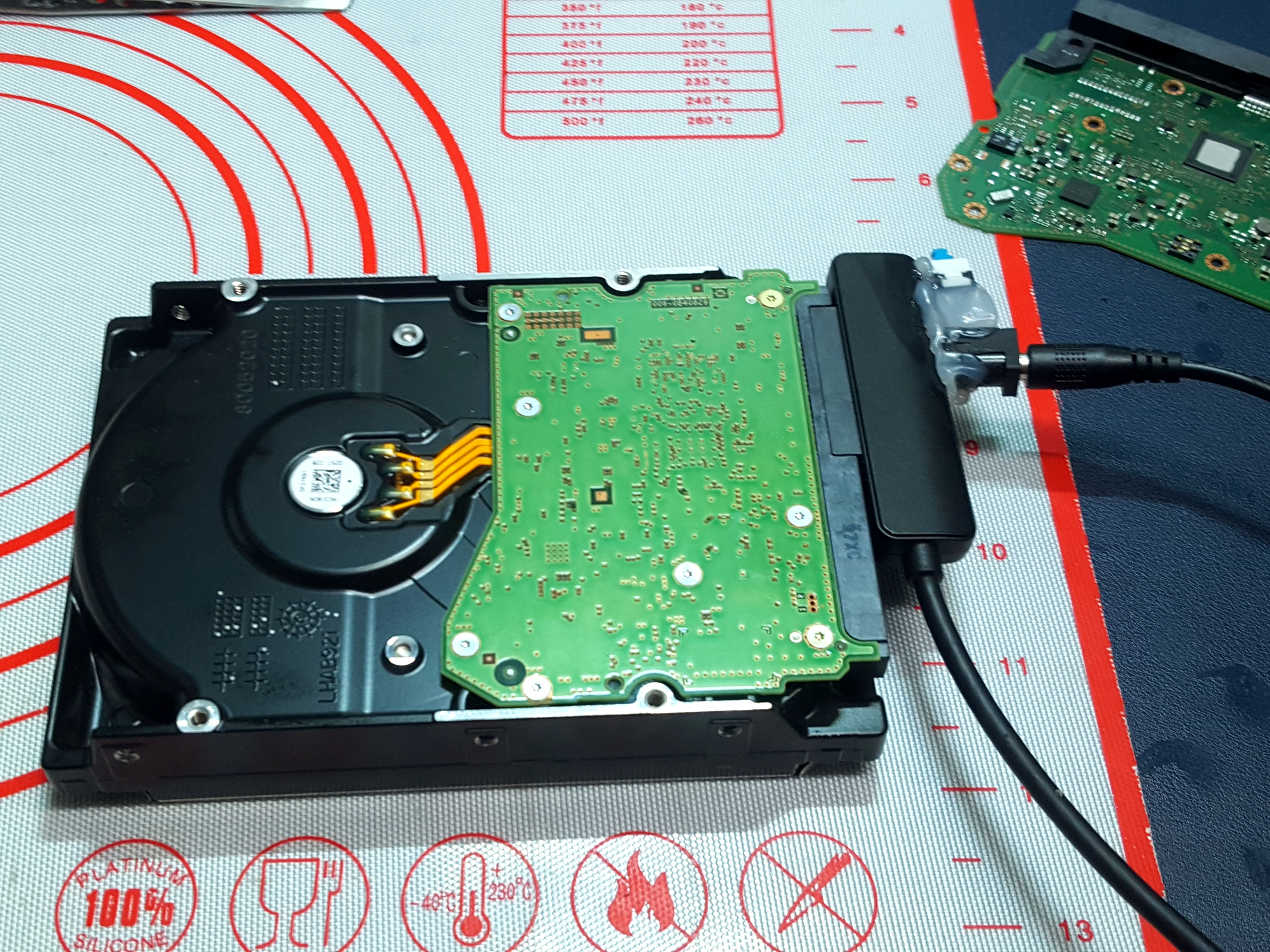

PCB 조립 후 USB to SATA 연결로 최종 확인입니다.









WD HDD의 PCB 교체 수리가 완료되었습니다.



감사합니다.
