*병수님 WD BLUE 6TB HDD PCB SATA 커넥터 수리

728x90

1일 메일이 옵니다.











커넥터가 파손되어 알리에서 직접 커넥터를 구매하시고,

유튜브영상 보니 작업이 어려워 보이고 공구도 부족하다 하시면서 메일을 주셨습니다.





728x90

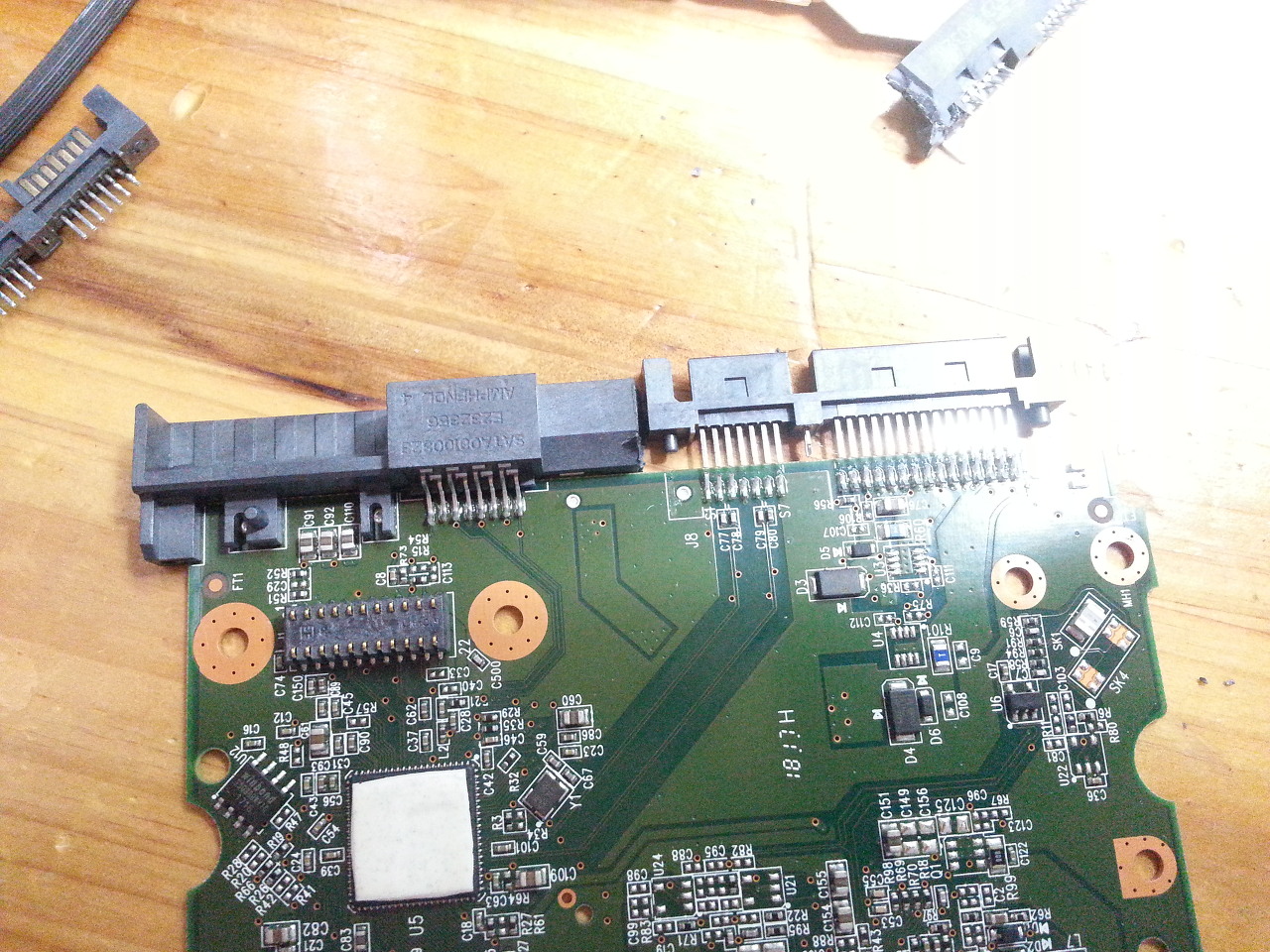

사진을 답장으로 드리면서.

커넥터는 잘못 구매하셨고

HDD몸체 없인 작동확인을 할 수 없는데, 커넥터만 교체 해 드리면 되겠느냐 물었더니







커넥터 구매 후 보니 앞 뒤가 반대인것 같다, 커넥터만 교체 해 달라고 요구 하셨네요.

다만, 몸통이 없으니 작동 및 인식 여부는 장담할 수 없다 알려드렸습니다.

















아니..웬 초코파이 상자...

안산 제지공장 화재로 골판지 공급이 부족해 박스생산에 차질이 있다는 소식은 들었지만,



사업자라면 몰라도,

개인이 이 정도면...

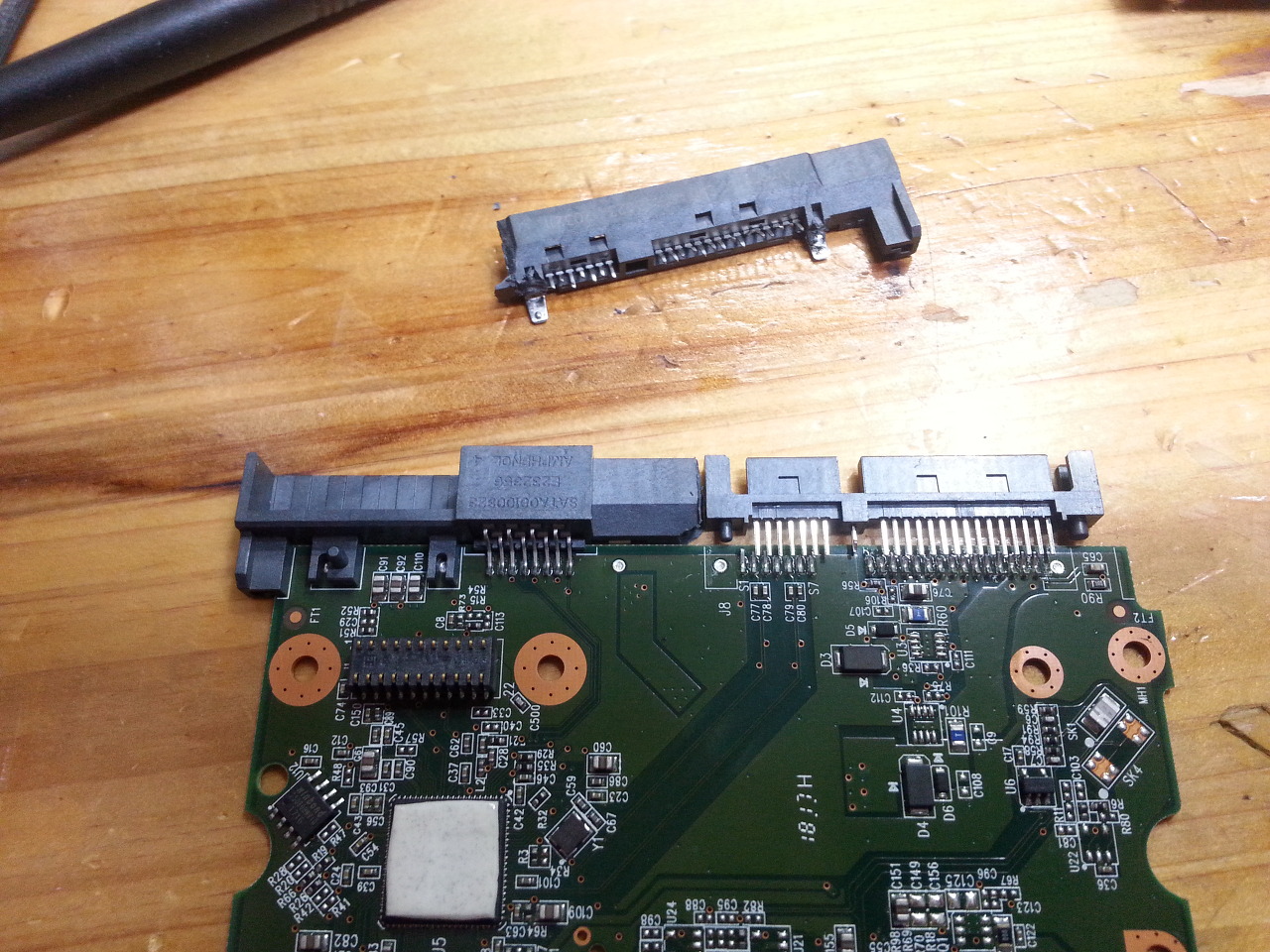

HDD PCB와 커넥터를  같이 보내주셨습니다.

이 커넥터는 이 PCB와 방향이 맞지 않으므로 사용하지 않고 그대로 넣었습니다.

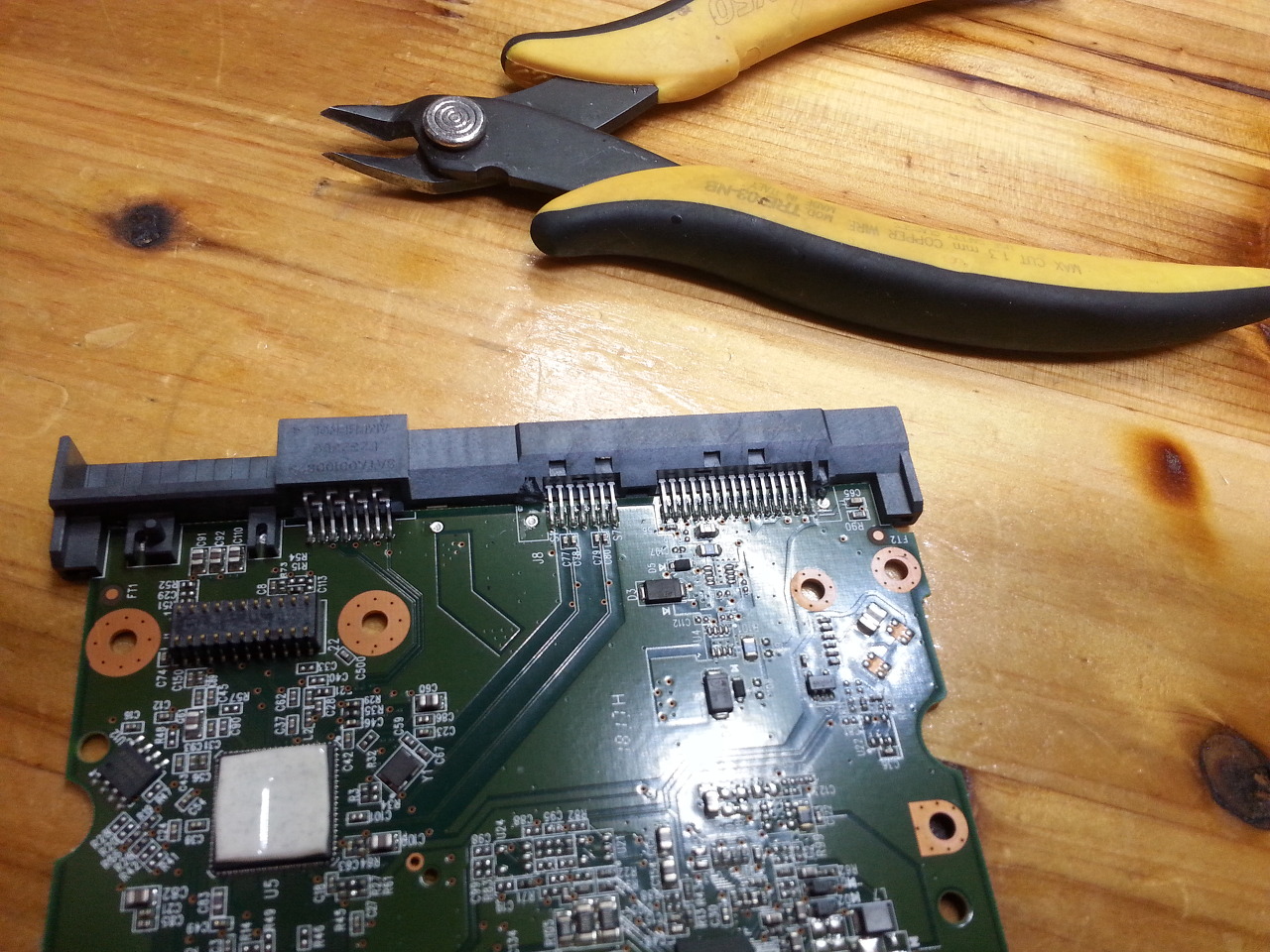

니퍼로 커넥터 리드를 모두 끊어냅니다.

















커넥터 자체를 잡고있는 두 부분을 PCB에서 이격 시켜야 합니다.













이격을 하면 커넥터는 떨어집니다.

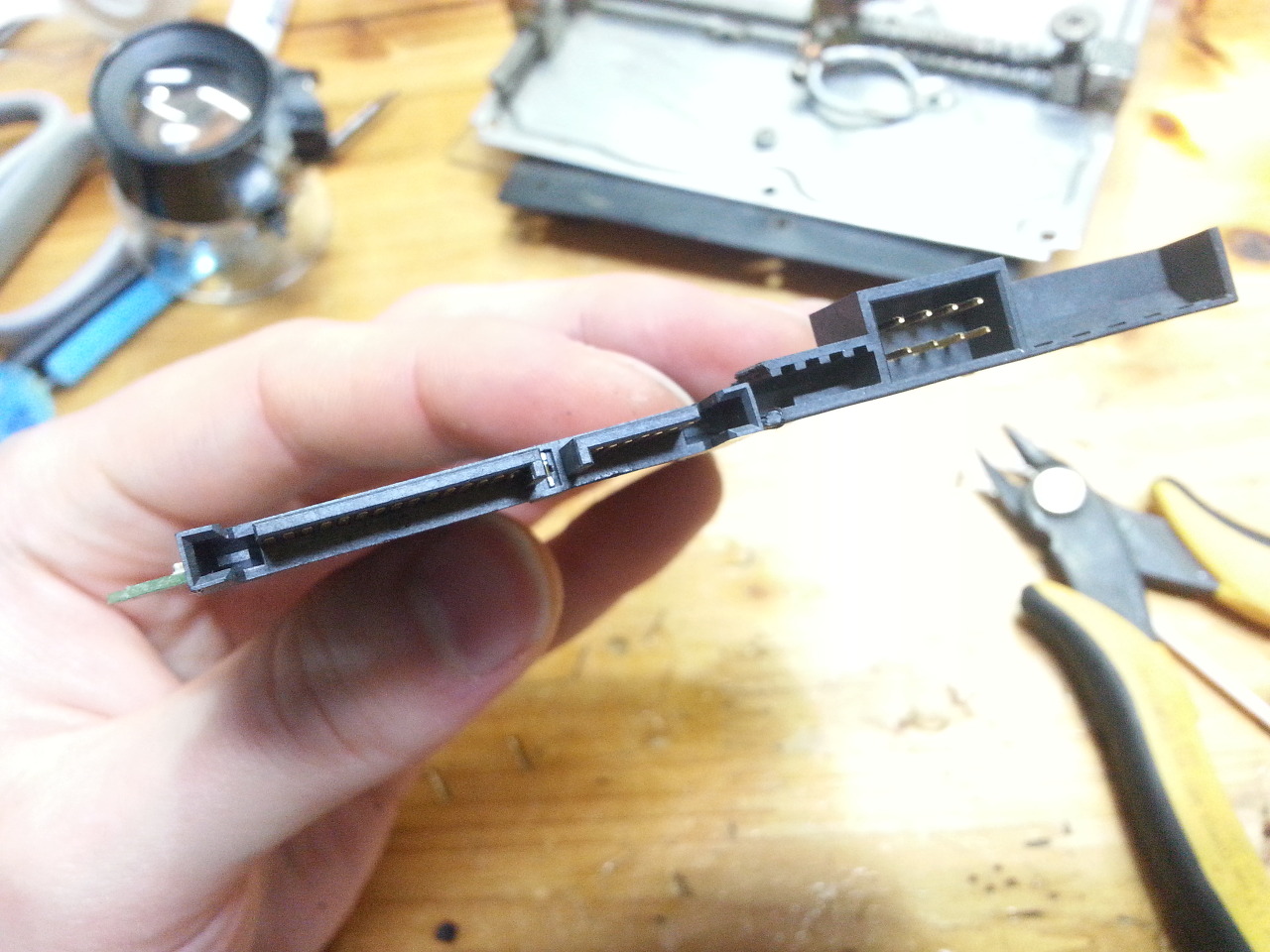

떼어낸 커넥터입니다.














새 커넥터를 맞대어 위치를 잡아 줍니다.

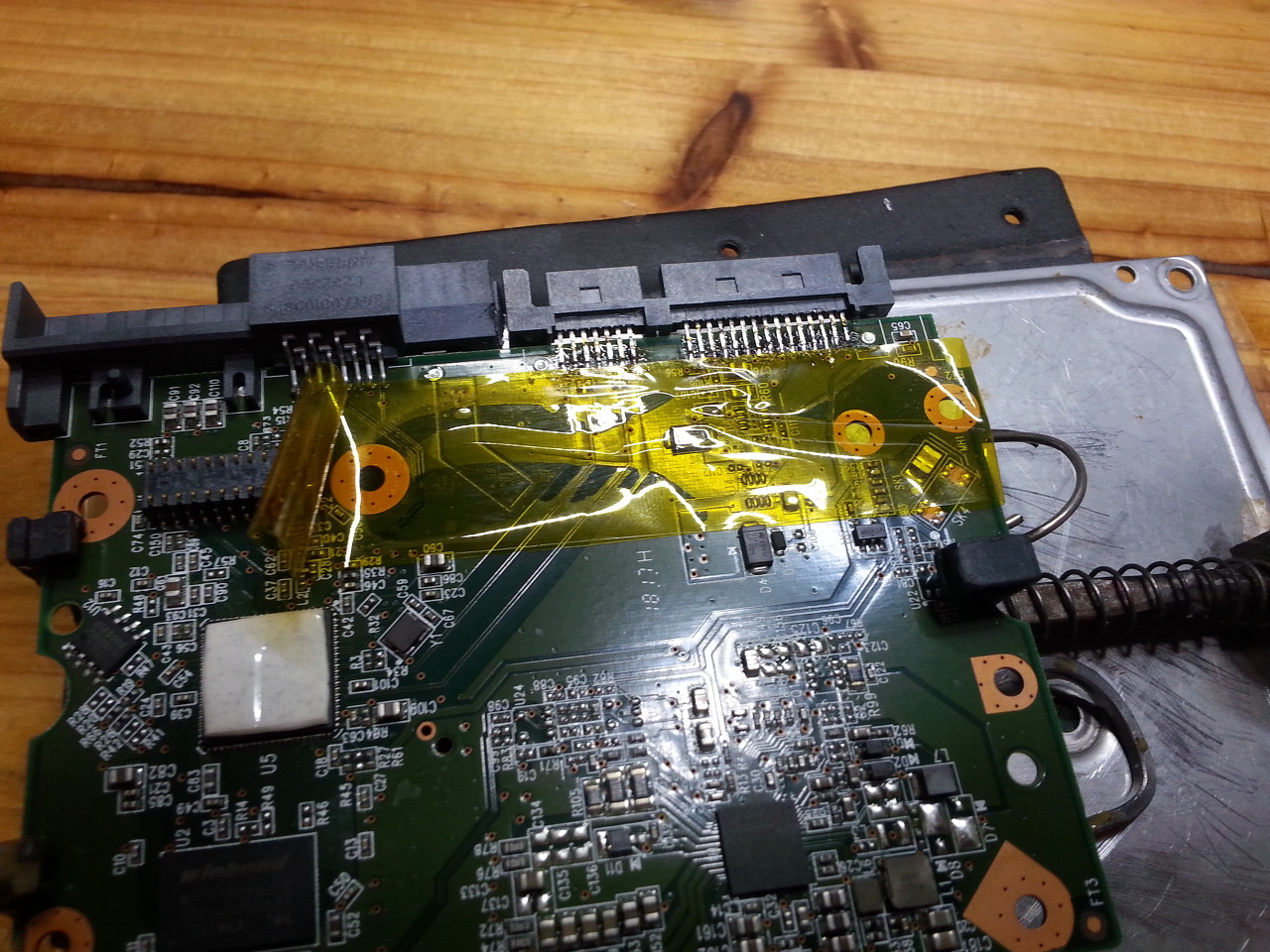

캡톤테이핑 후 PCB바이스에 고정 합니다.











실장면을 정돈합니다.











새 커넥터를 실장 해 줍니다.













세척 후 건조합니다.









WD BLUE 6TB HDD PCB의 커넥터 교체가 완료되었습니다.









HDD몸체에 PCB를 완전히 결합하기 전에,



blog.naver.com/micro_2/221858107344



이용*님 WD BLUE 6TB HDD SATA커넥터 수리기.

12, 13일 메일이 옵니다. 케이블을 분리하면 두번 다시 인식이 안 될것 같다고 하시어케이블 분리전에 백업...

blog.naver.com



저 부분이 HDD몸체에 닿아 끝까지 결합이 안 될 수도 있으니,











맞춰보고 닿으면 닿지않고 끝까지 결합이 될 때까지 조금씩 갈아내거나 깎아내셔야 합니다.
