WD 4TB (WD40EZAZ) 고장 - 야매 원인 분석

카페에서 고장 난 하드디스크를 나눔 한다기에,

고장 증상은 묻지 않고 운송비 드리고 받았습니다.





받을 물건은 하드디스크 하나인데,

박스 크기가..........









이야.........



고장품인데도 불구하고 완충 포장을 매우 꼼꼼히 해주셨네요.

감동...

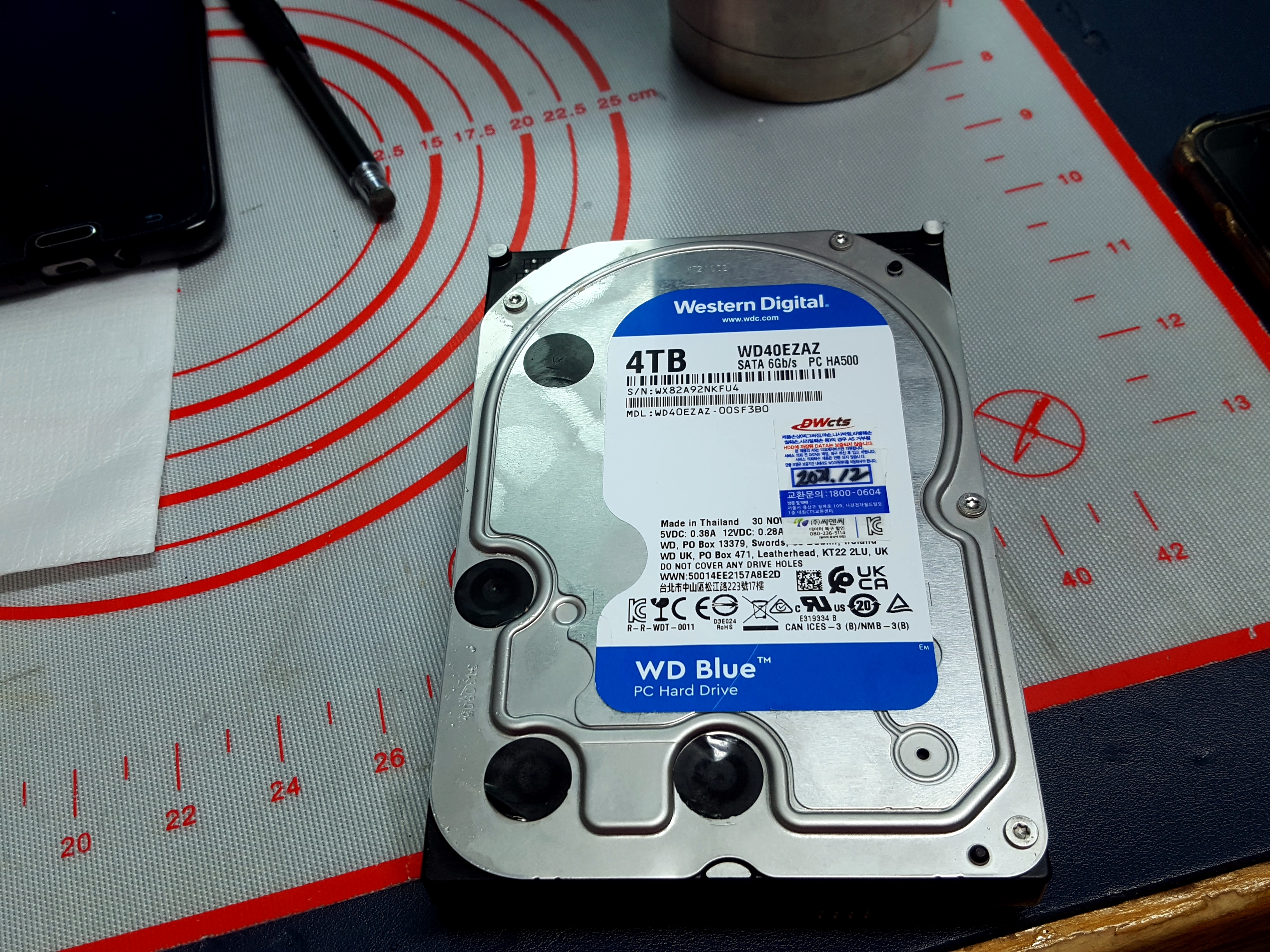

실물입니다.

한차례 AS교환을 받았거나 리퍼제품인 것 같습니다.

보증 라벨의 만료일자가 수기로 쓰여있네요.



라벨이 들춰진 것 보니 고장이 난 이후 분해를 하신 것 같습니다.











전원을 넣어줘도 작동하지 않는 증상이라,

기본 점검을 위해 PCB를 분리합니다.

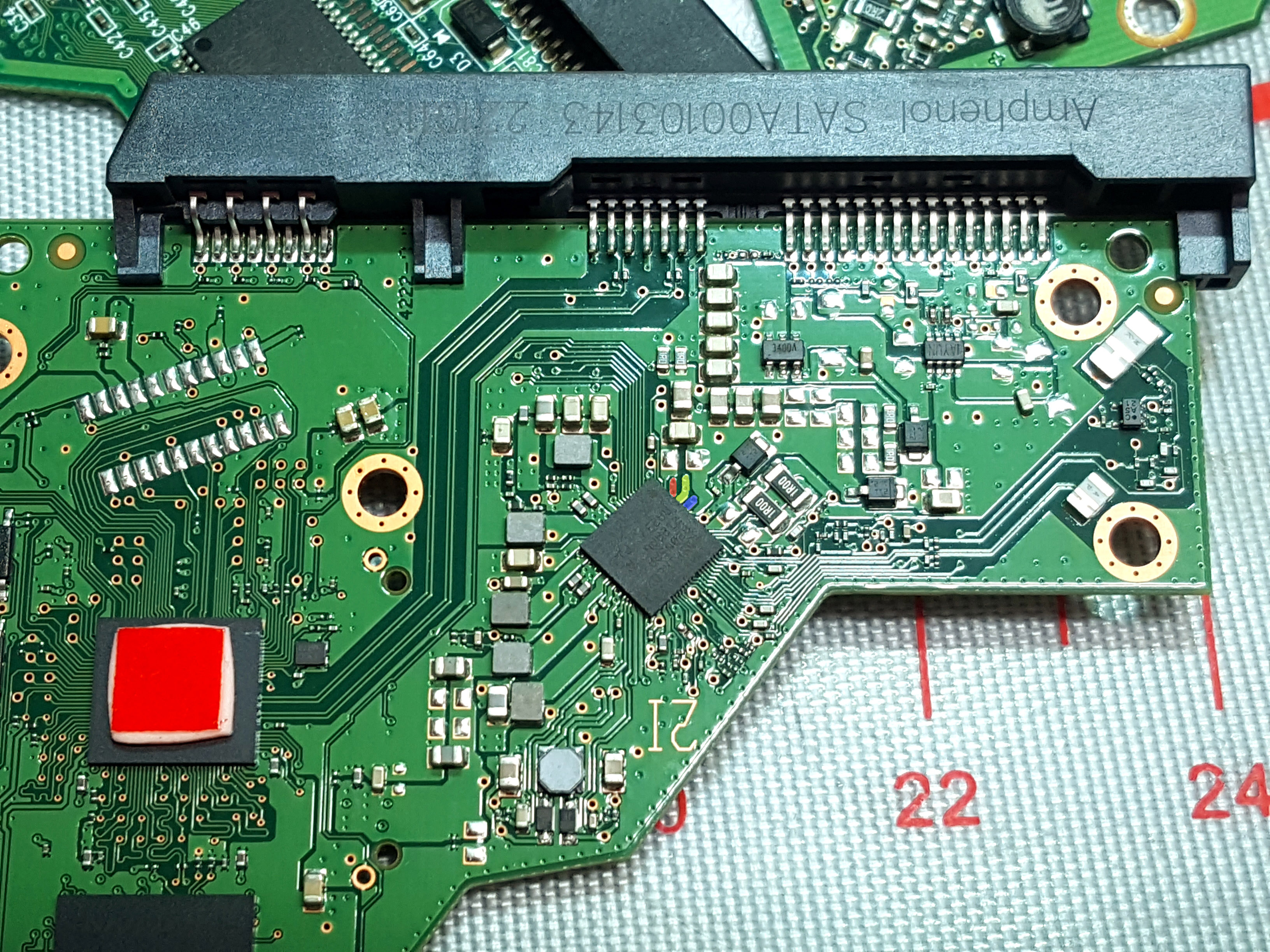

퓨즈는 정상,

전원 IC로 추정되는...... 점검방법 모름..ㅋㅋ

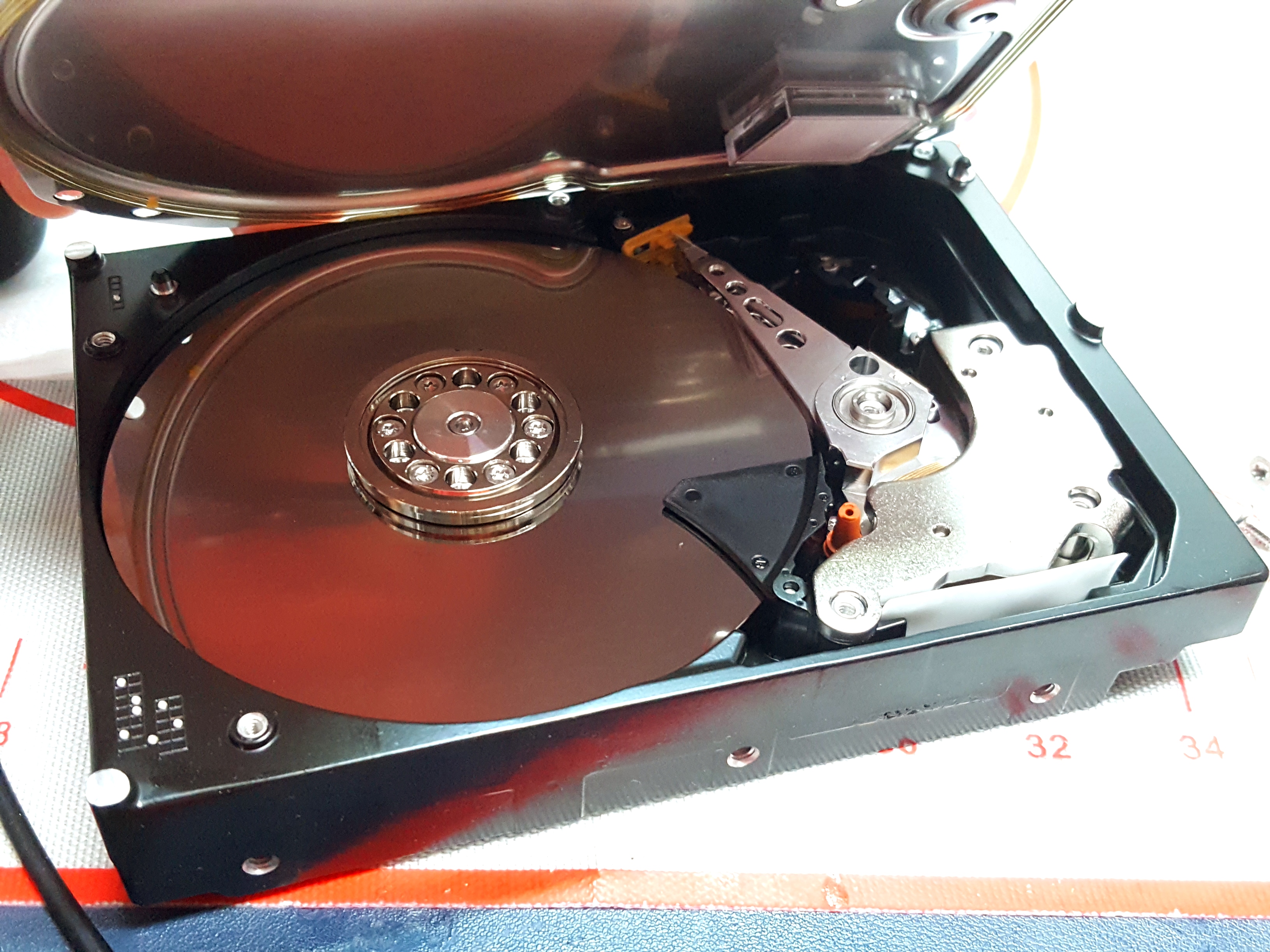

나사를 모두 풀어주고,









덮개만 살짝 열었다 닫습니다.



수리가 된다 해도 이렇게 오픈되면 정상 사용이 어렵습니다.







728x90

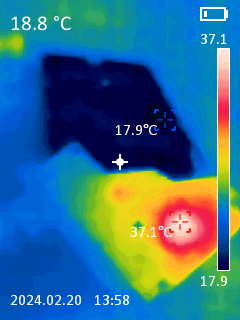

전원을 넣으면 컨트롤러 발열이 있는 것으로 보아,

초입 전원단은 이상이 없다고 판단되고요.







스핀들 모터 작동불량일 가능성도 있으니

강제 구동을 해보기로 합니다.





여분의 BLDC모터 컨트롤러가 없어서,

하드그라인더에 결선되어 있던 것을 잠시..........









소리가 잘 담겼는지는 모르겠으나,

스핀들 모터는 양호합니다.

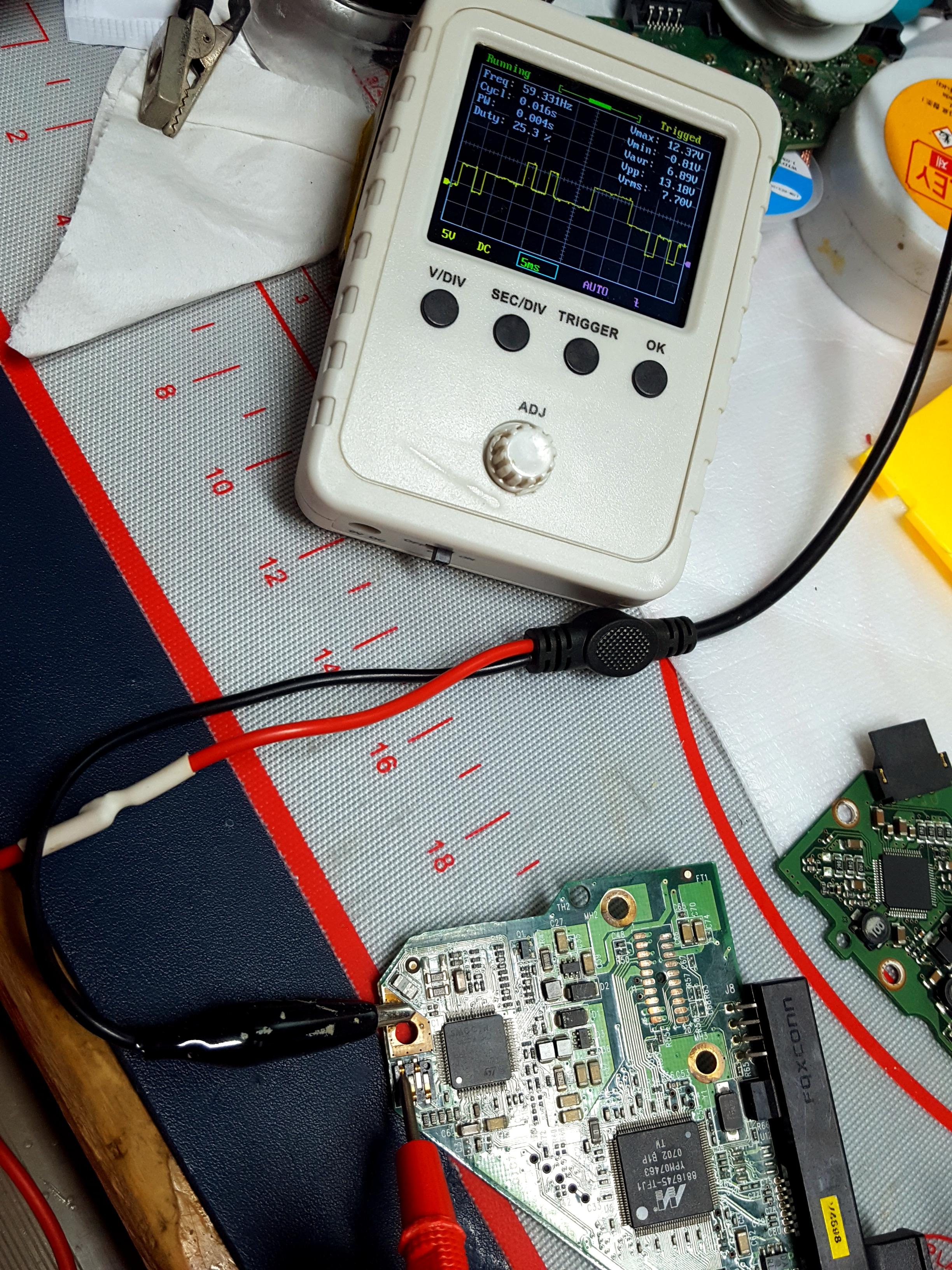

정상 PCB는 이러한 파형 반응이 나와야 하는데요.

고장 하드디스크는 파형 반응 자체가 없습니다.





















확인해 보니.

뉴트럴만 제외하고 전부 쇼트값이 나옵니다.

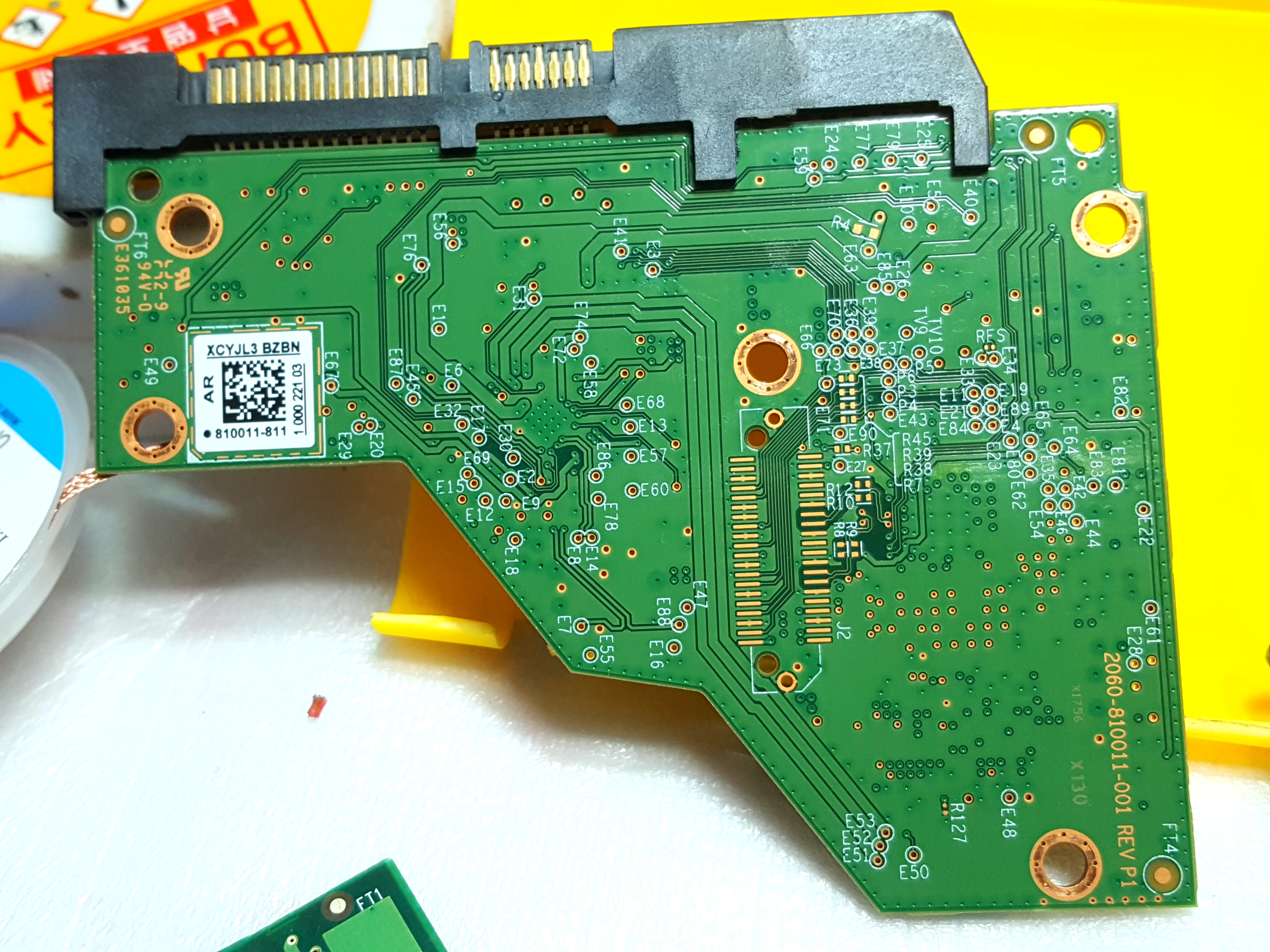

PCB를 뒤집어서,







라인을 쭉 따라가면..











패턴 끝자락의 뒤편에는 모터 컨트롤러가 위치해 있으며,











이 라인은 모터 컨트롤러로 바로 들어갑니다.



주변 소자에 의한 쇼트일 수도 있으나,

라인이 지나가는 동안 다른 소자를 거치거나 경유하지 않는다는 점.

스핀들 모터 접점과 모터 컨트롤러가 직결인 것으로 보아,





하드디스크가 작동하지 않는 원인은 모터컨트롤러가 아닐지...........
