그노님 WD BLUE 8TB (WD80EAZZ) SATA 커넥터 이식 수리

8월 31일에 메일이 옵니다.





이제 막 구매한 새 제품인데,

케이스의 케이블 연결 과정에서 파손이 되었답니다.



서비스를 보냈더니 거부되었다네요.



교체될 커넥터 종류를 안내해 드렸네요.

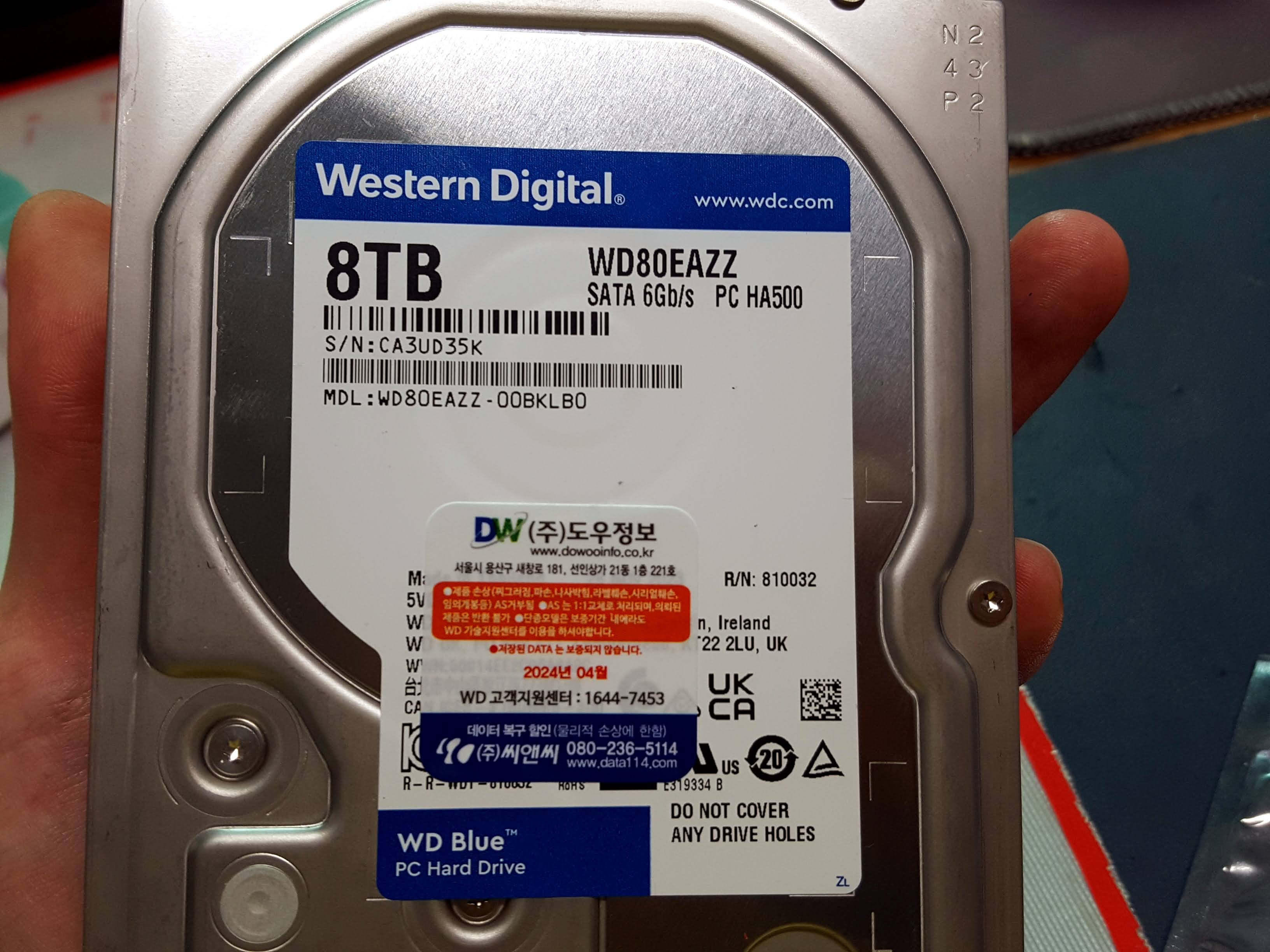

9월 3일 도착한 실물입니다.

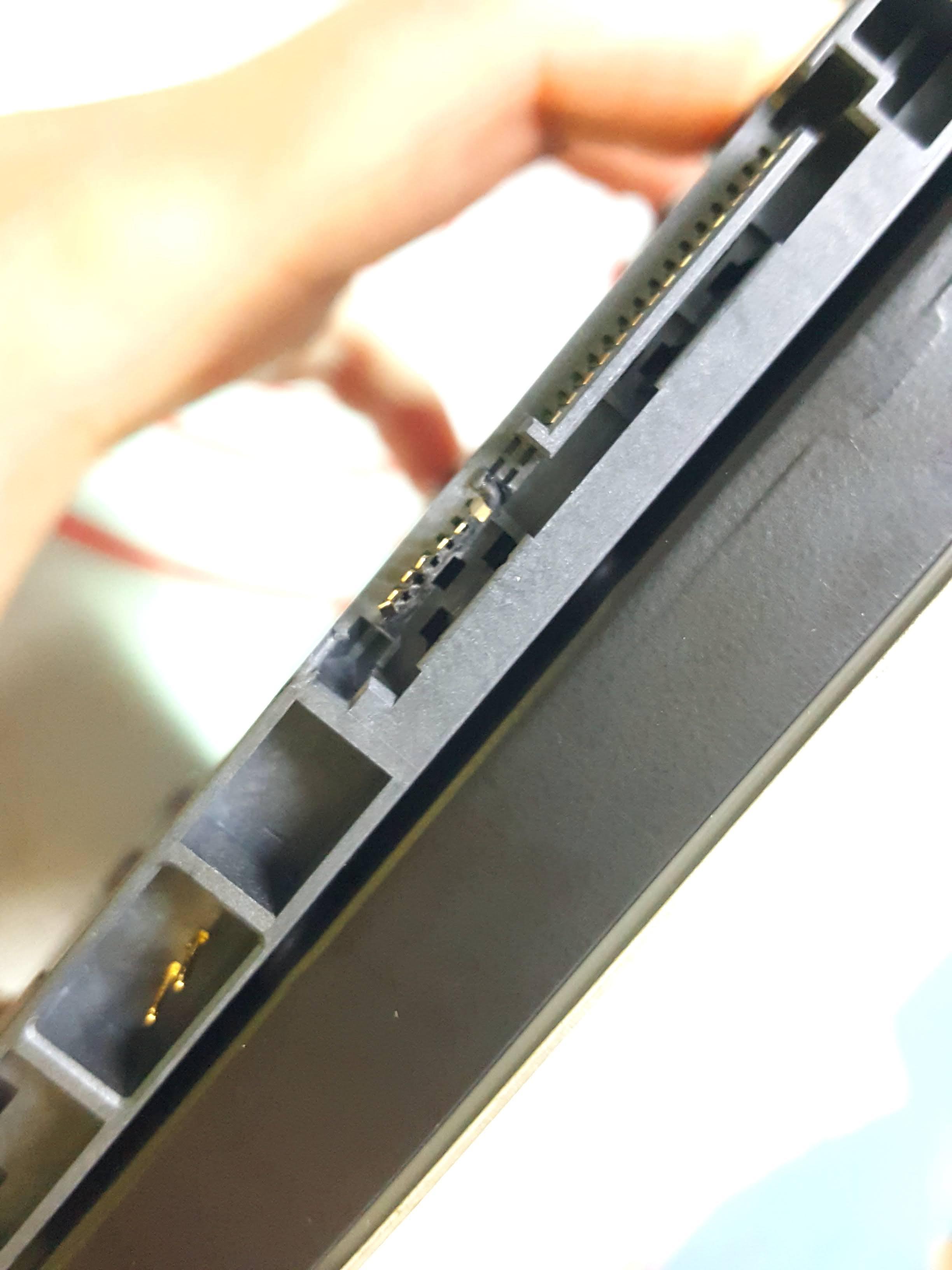

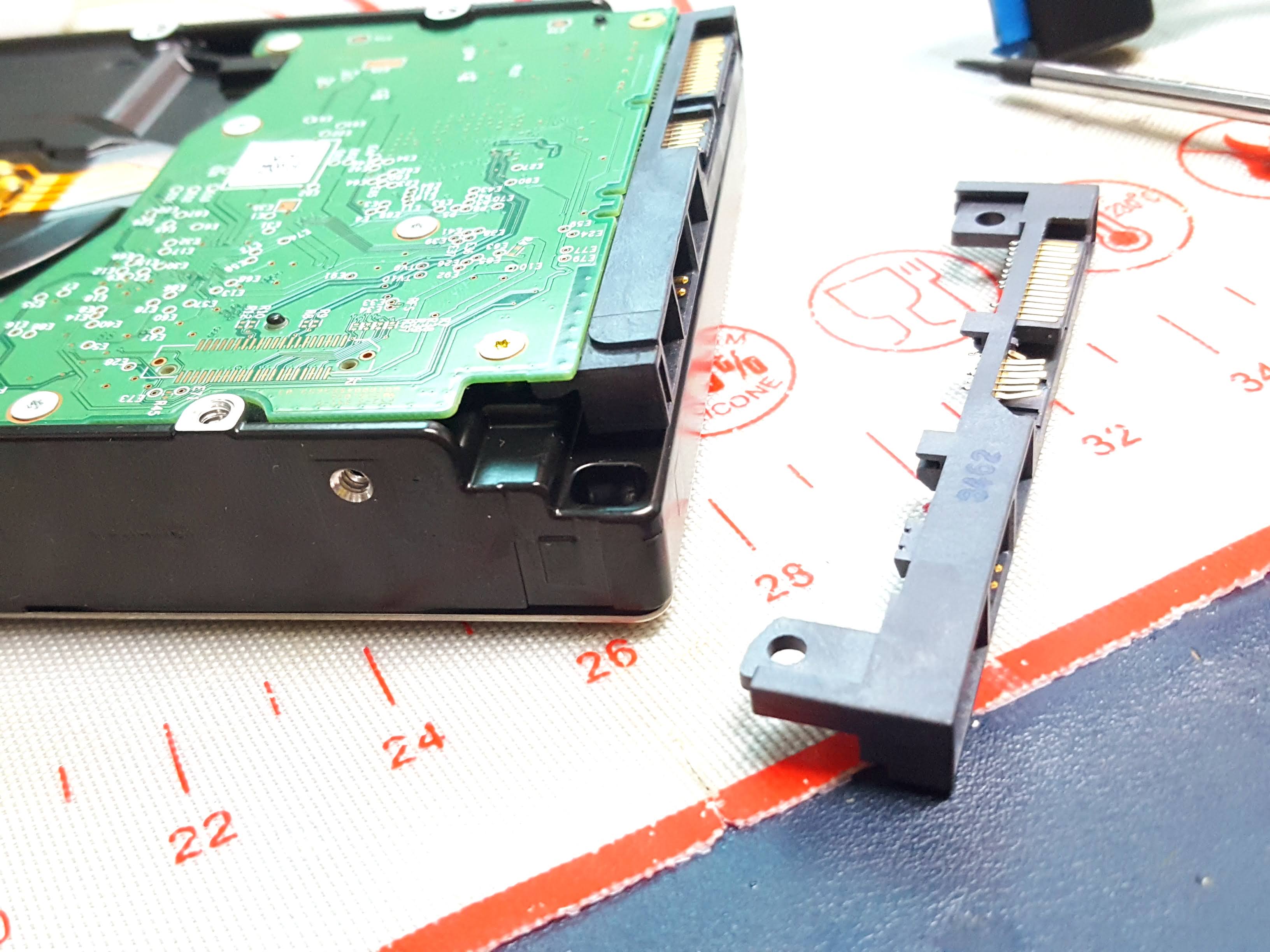

파손부위입니다.

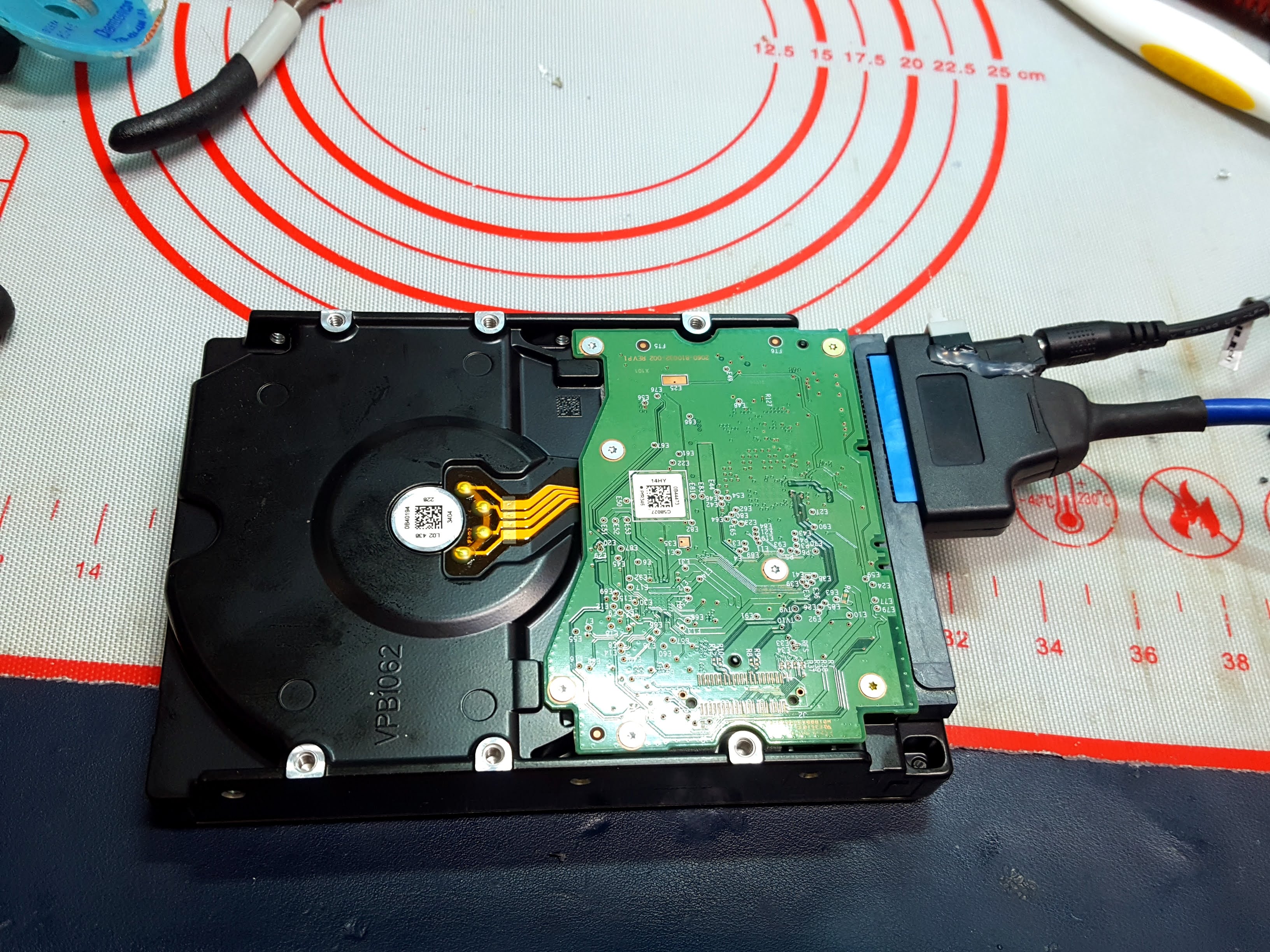

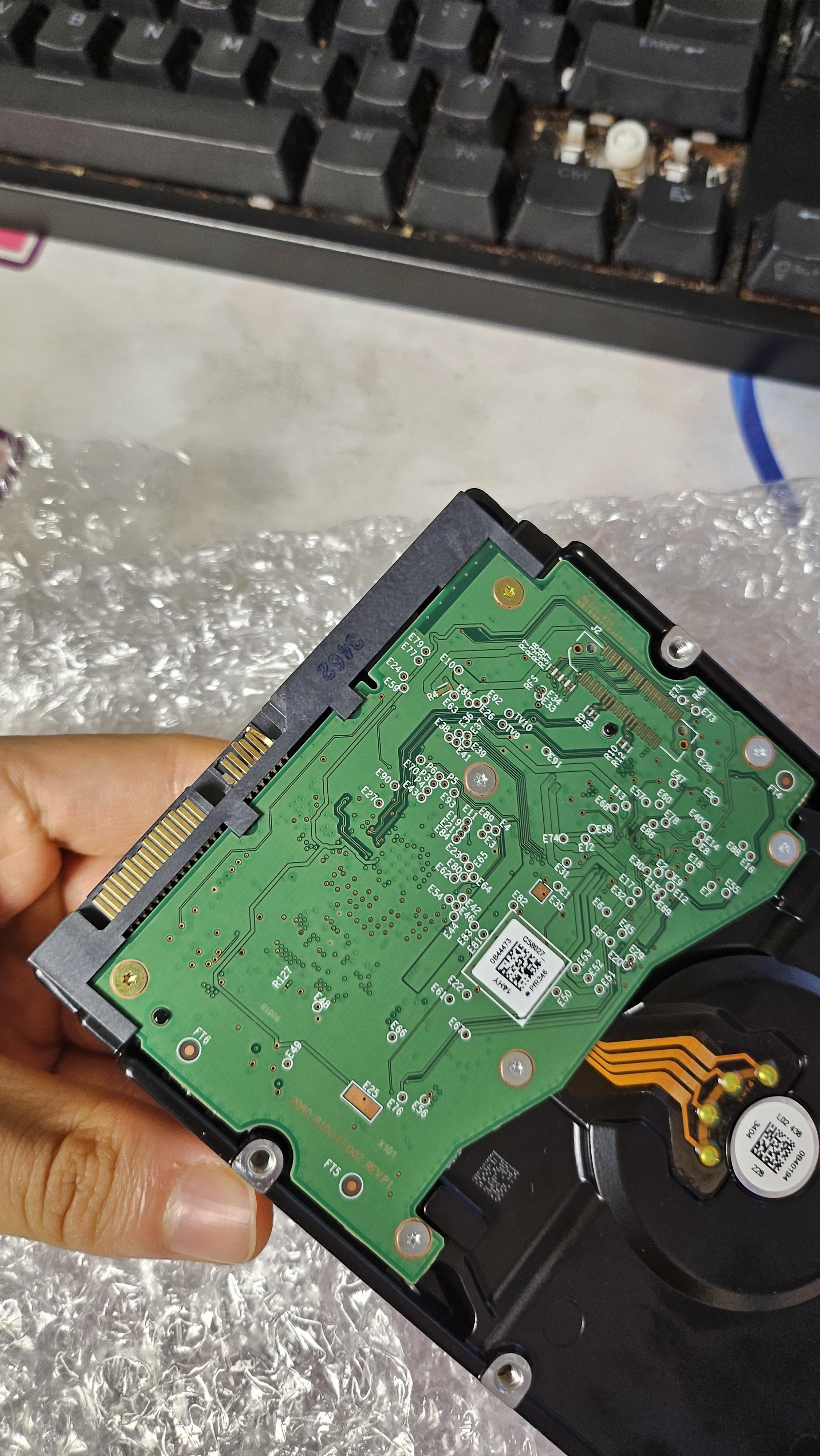

초기 인식을 위해 틀어진 핀들을 교정하고 USB to SATA를 연결합니다.









제가 처음연결해서 사용 횟수 1입니다.

완전 새 제품이란 의미네요.



728x90

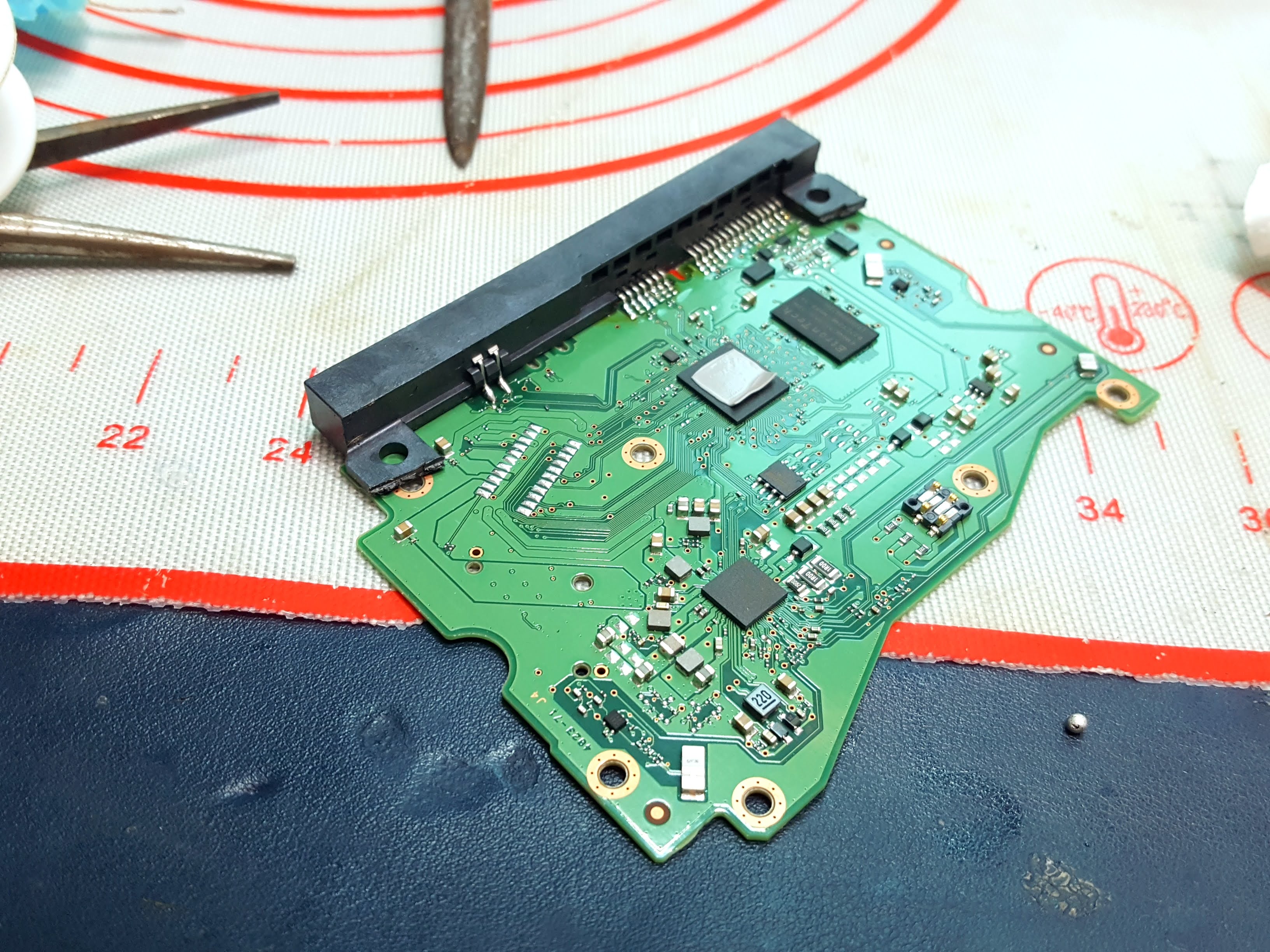

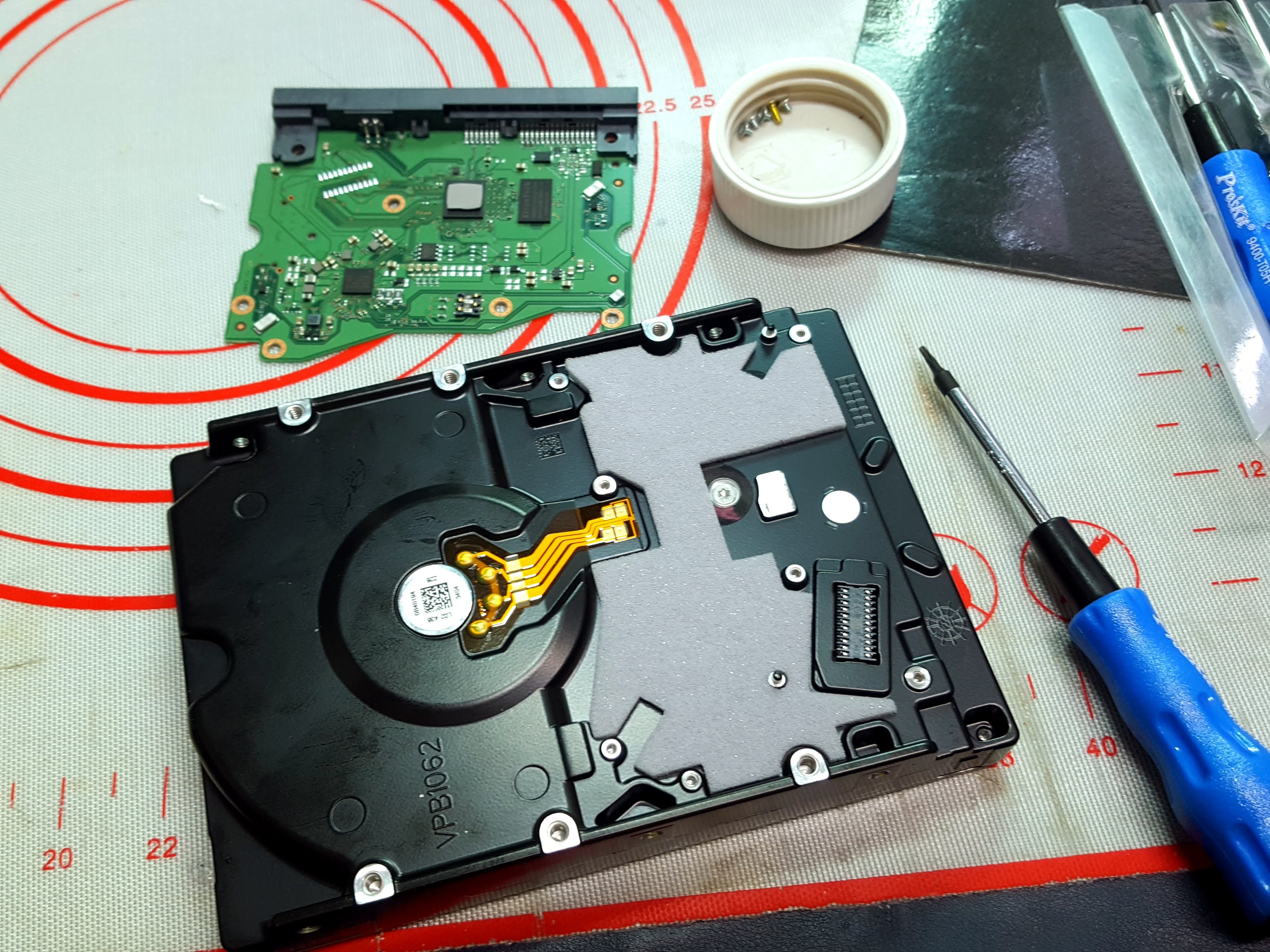

조치를 위해  PCB를 분리합니다.

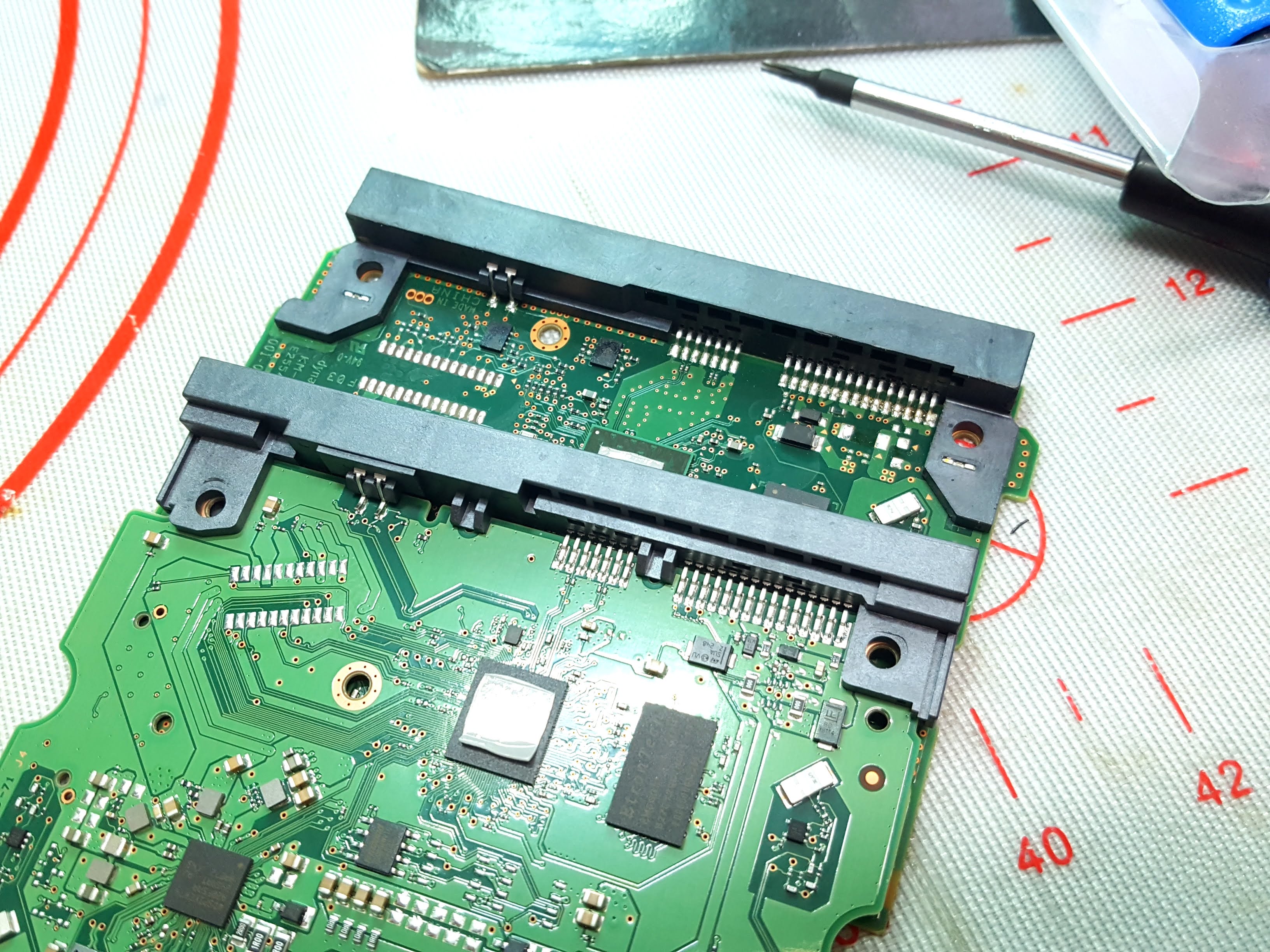

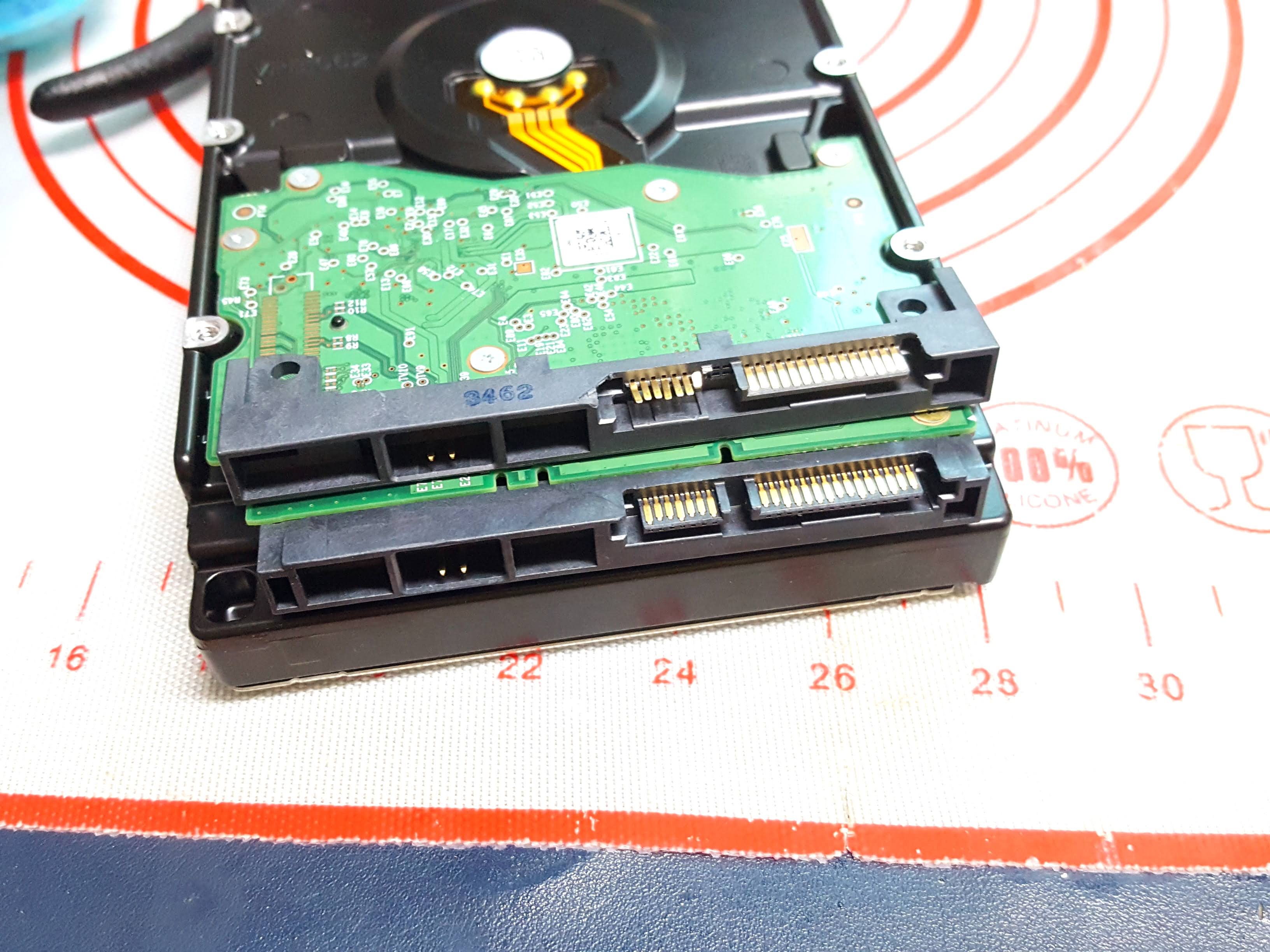

같은 커넥터인 줄 알았는데,

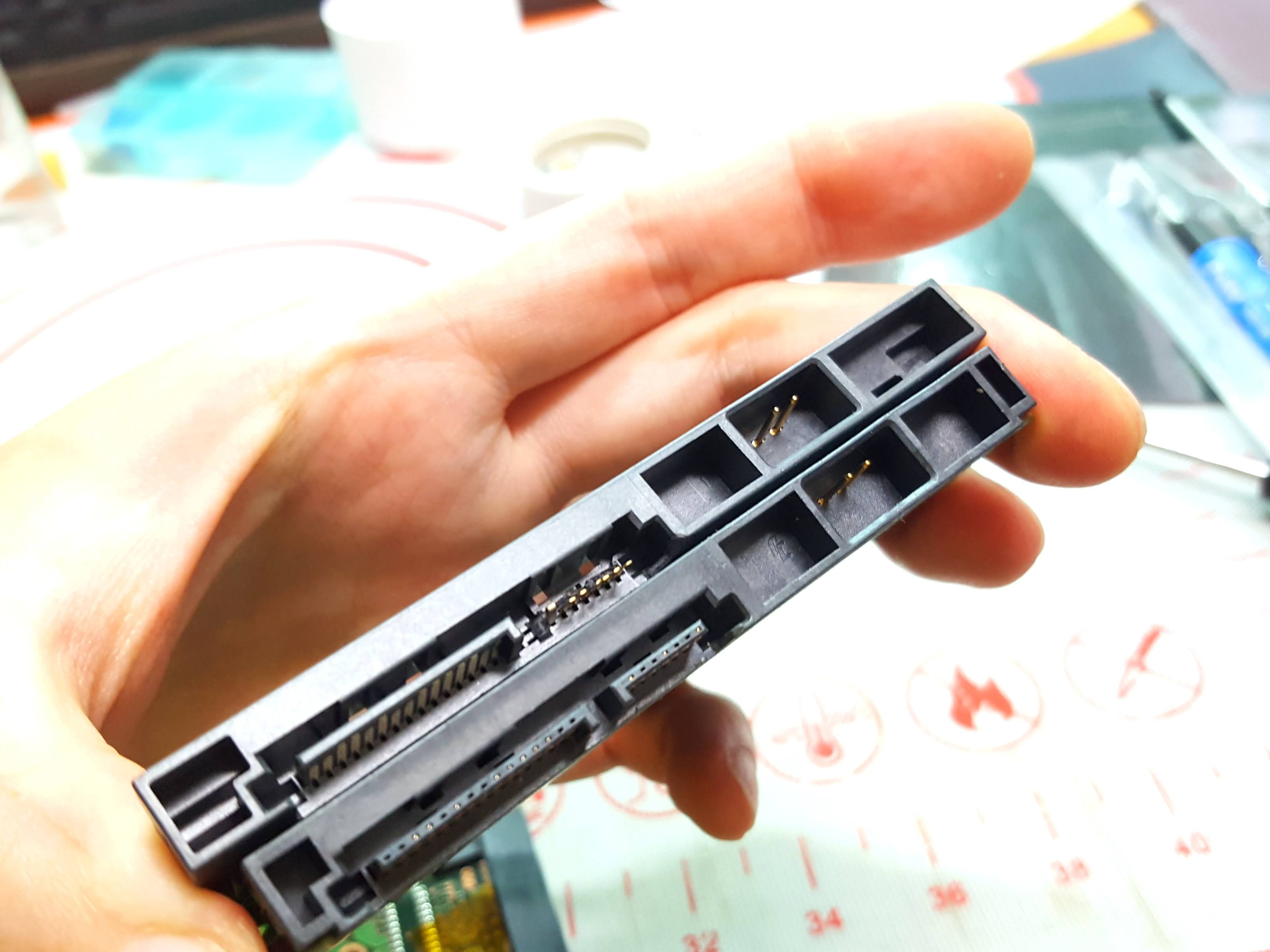

사출이 다르네요....

제가 착각을 한 모양입니다.

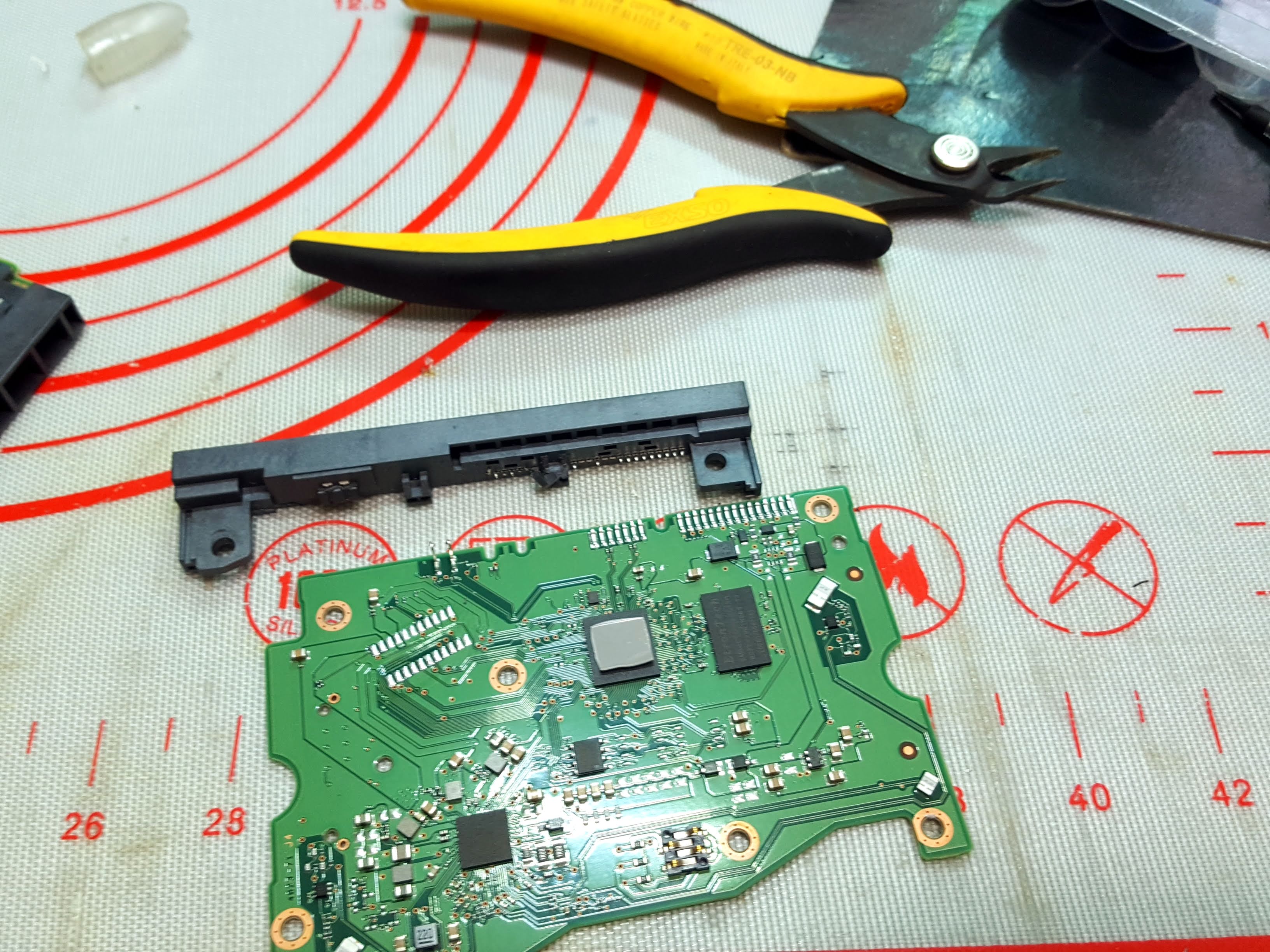

먼저 파손된 커넥터를 제거하고요.













활용해야 할 커넥터를 그대로 떼어냅니다.

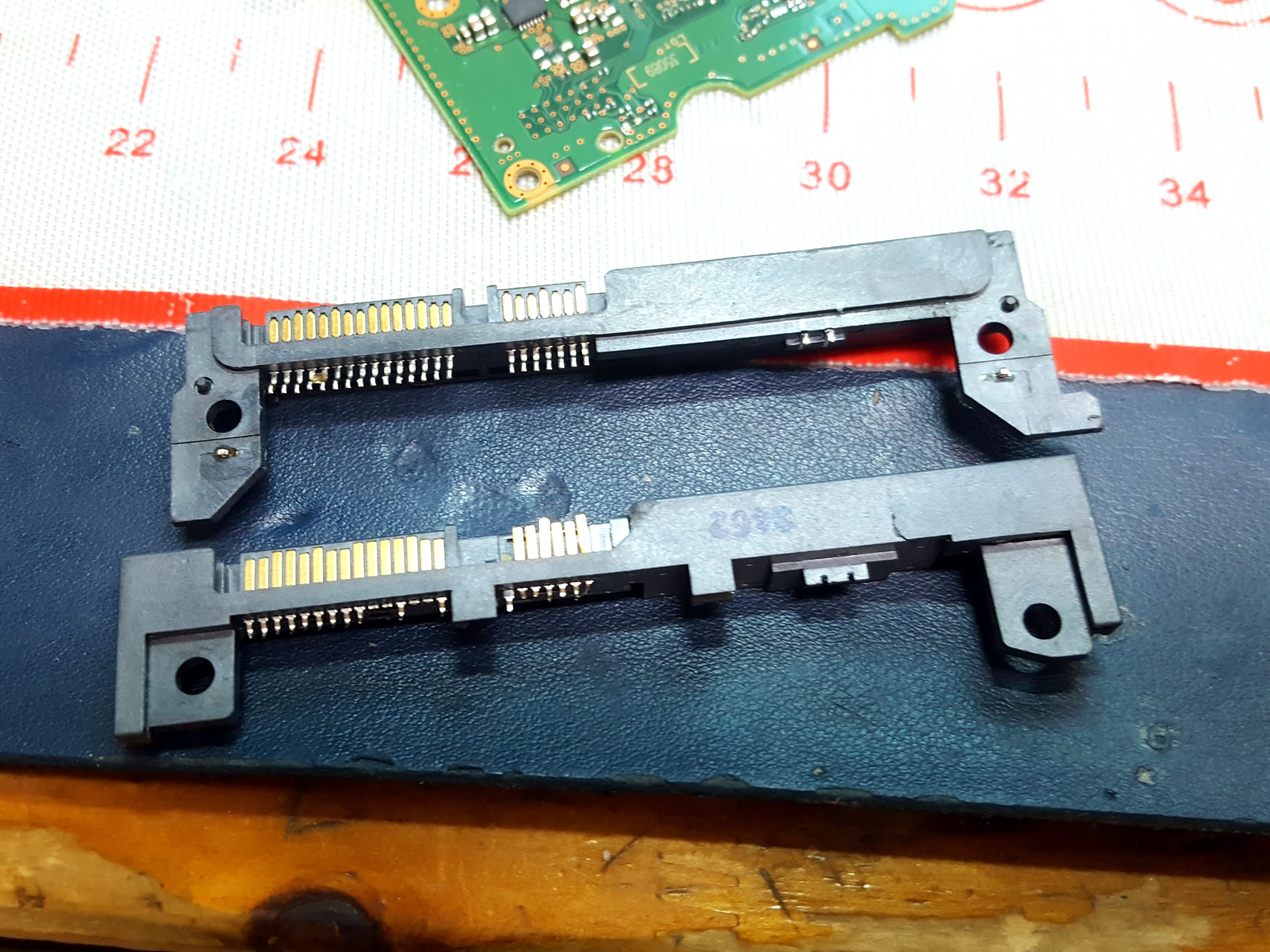

기존 커넥터와 맞물리는 부분에 맞게 최대한 가공합니다.









커넥터를 실장 합니다.

리드를 하나씩 밀어 육안 검수를 하고요.

세척합니다.

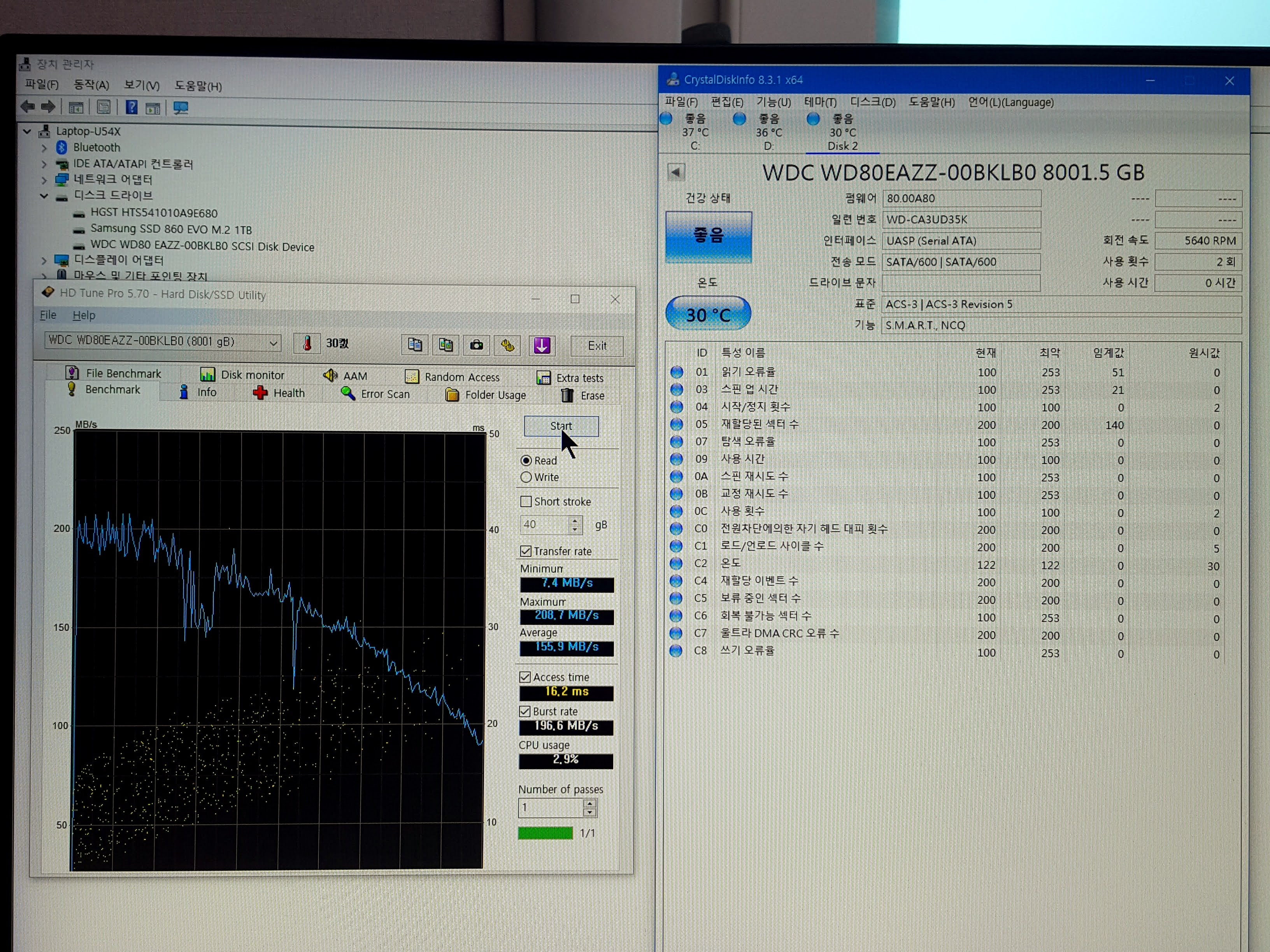

PCB조립 후 인식 확인입니다.

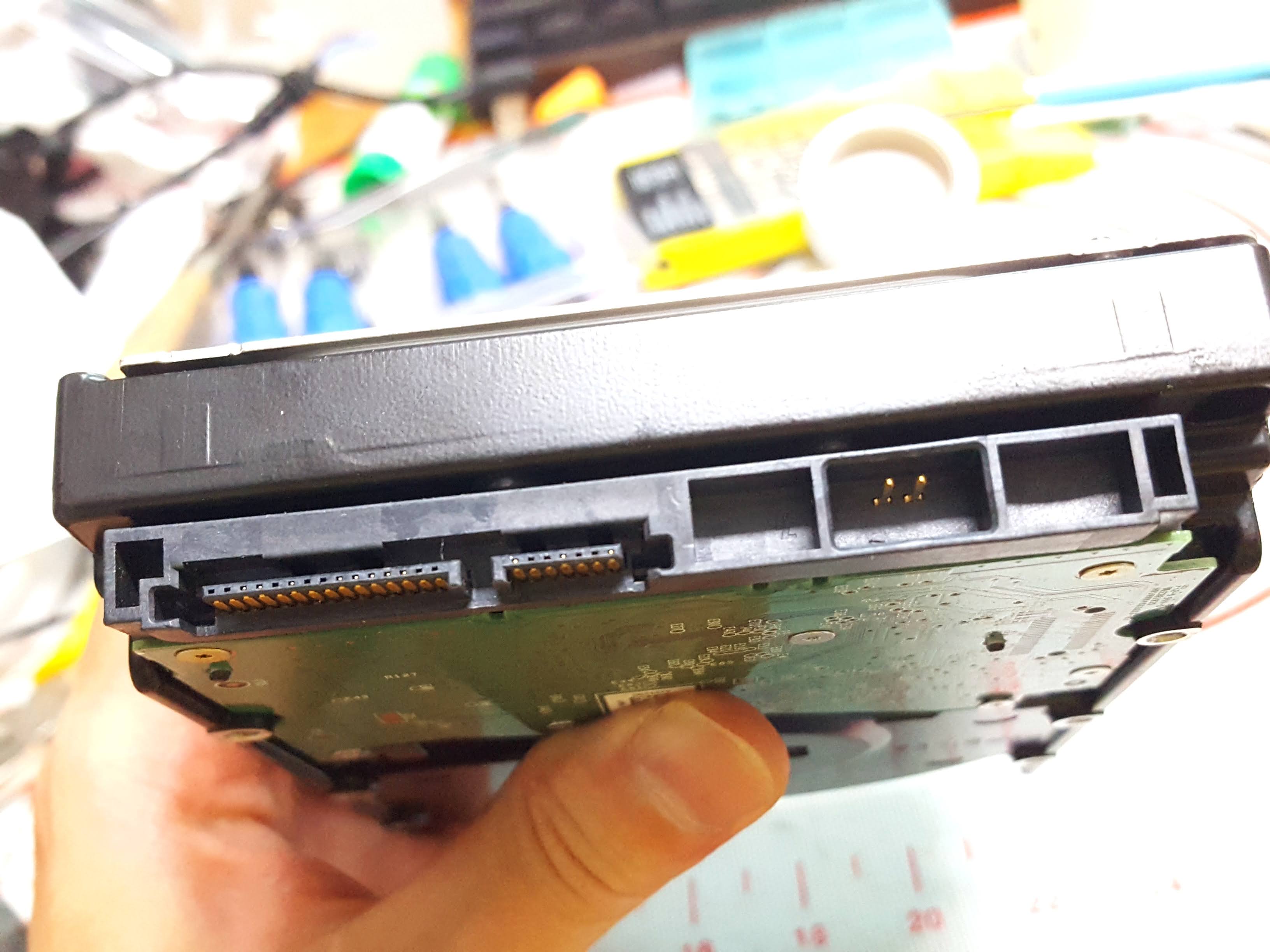

PCB와 기존 커넥터가 결합되는 부분이 교체한 커넥터 보다 조금 얇아 높이가 맞지는 않으나,

결합 및 사용에는 큰 문제가 없으리라 생각됩니다.









WD80EAZZ의 SATA 커넥터 이식 수리가 완료되었습니다.



감사합니다.
