이*열님 WD 12TB (DC HC520) PCB 전원부 소자 교체 수리.

12일 메일이 옵니다.



외장 연결로 사용 중,

실수로 24V어댑터를 연결한 후에 아무런 작동을 하지 않는다면서 PCB가 고장 난 것 같다 하시네요.





보통은 퓨즈, 다이오드 교체로 수리가 되나,

퓨즈, 다이오드 문제가 아니거나

퓨즈, 다이오드를 교체했음에도 수리가 되지 않는 경우는

동일 넘버의 PCB가 필요하다 답장드렸습니다.

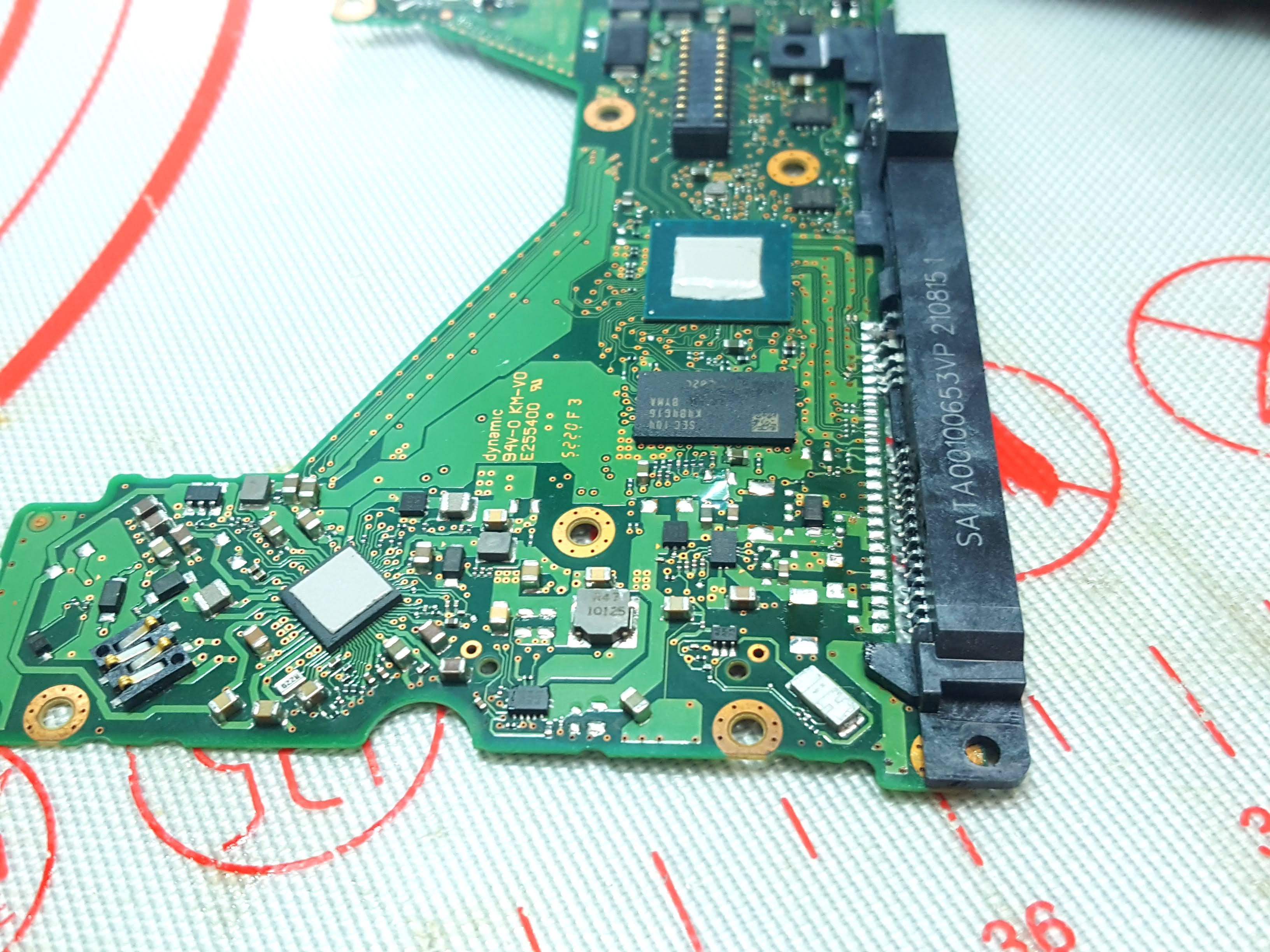

16일 도착한 실물입니다.















나사를 모두 풀어 PCB를 분리합니다.



728x90









기본 점검

- 12V 라인 퓨즈 단선

- 12V 라인 두 다이오드 단락

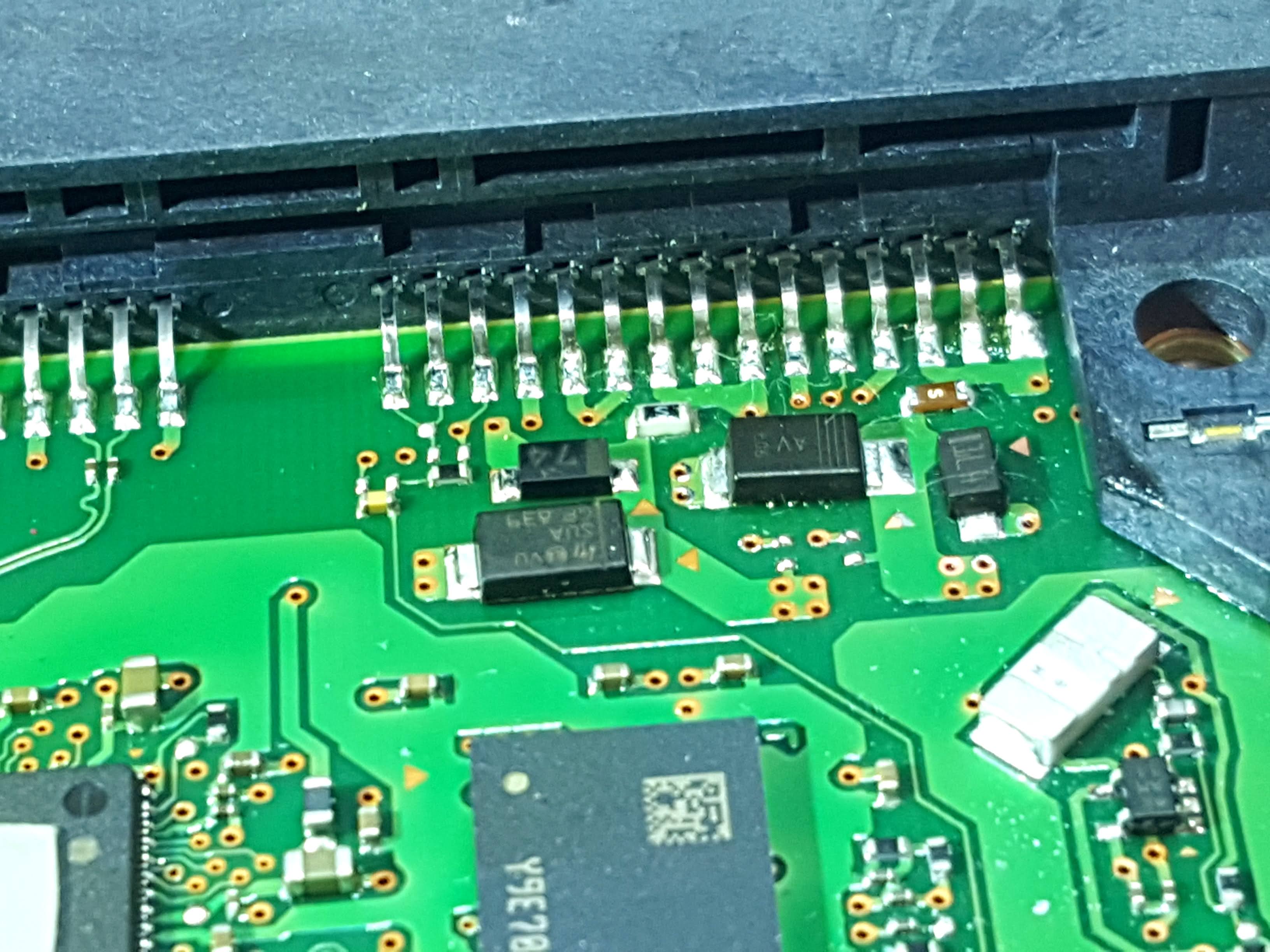

불량 소자를 제거하고요.

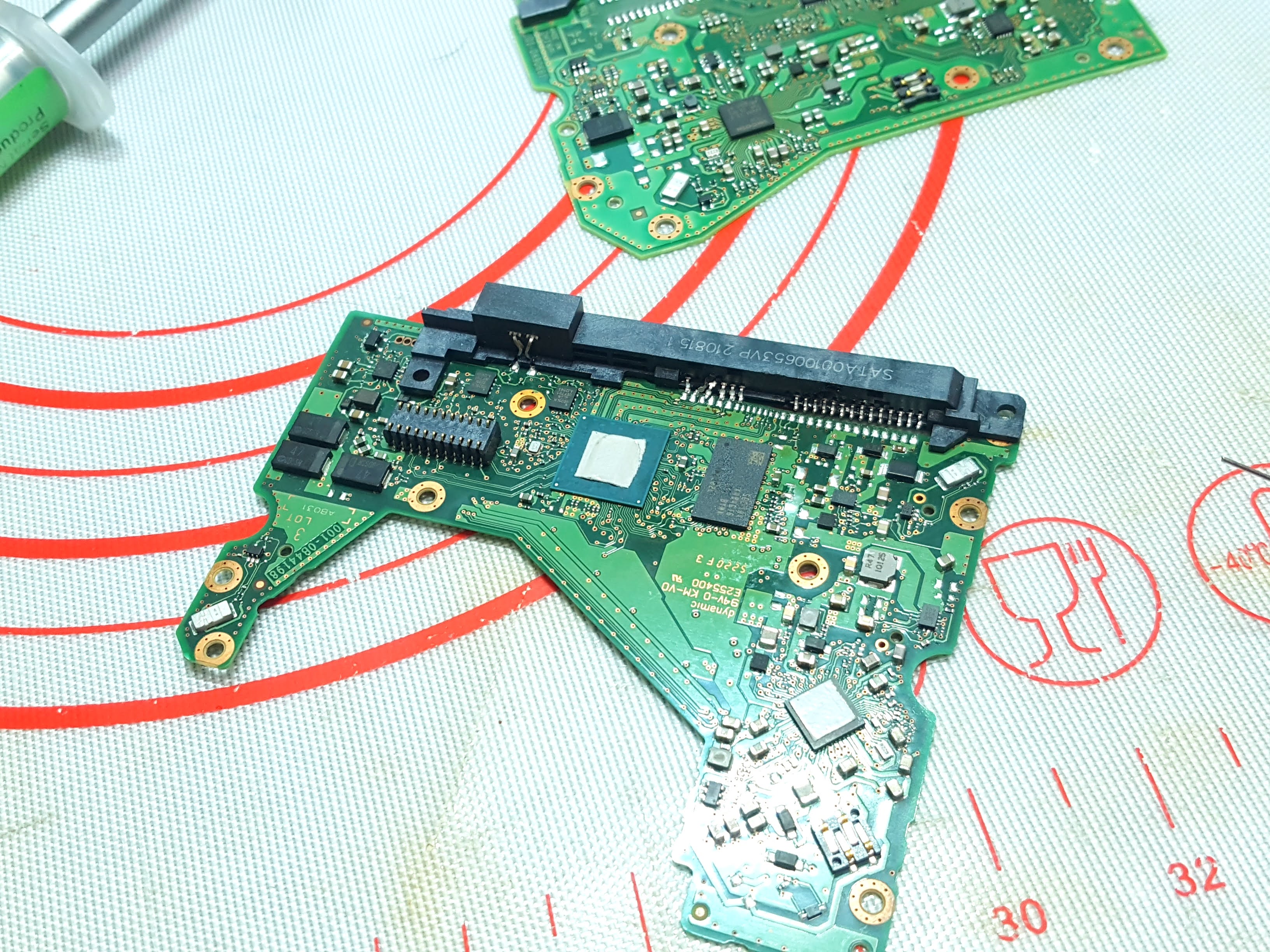

폐 PCB에서 호환 소자를 찾아 실장 합니다.

육안 검수 및 테스터기로 도통여부 확인합니다.









PCB 조립 후 시스템에 연결합니다.

인식이 안 되네요.









다이오드와 퓨즈를 교체한 PCB는 전원을 연결해도 아무런 반응이 없습니다.

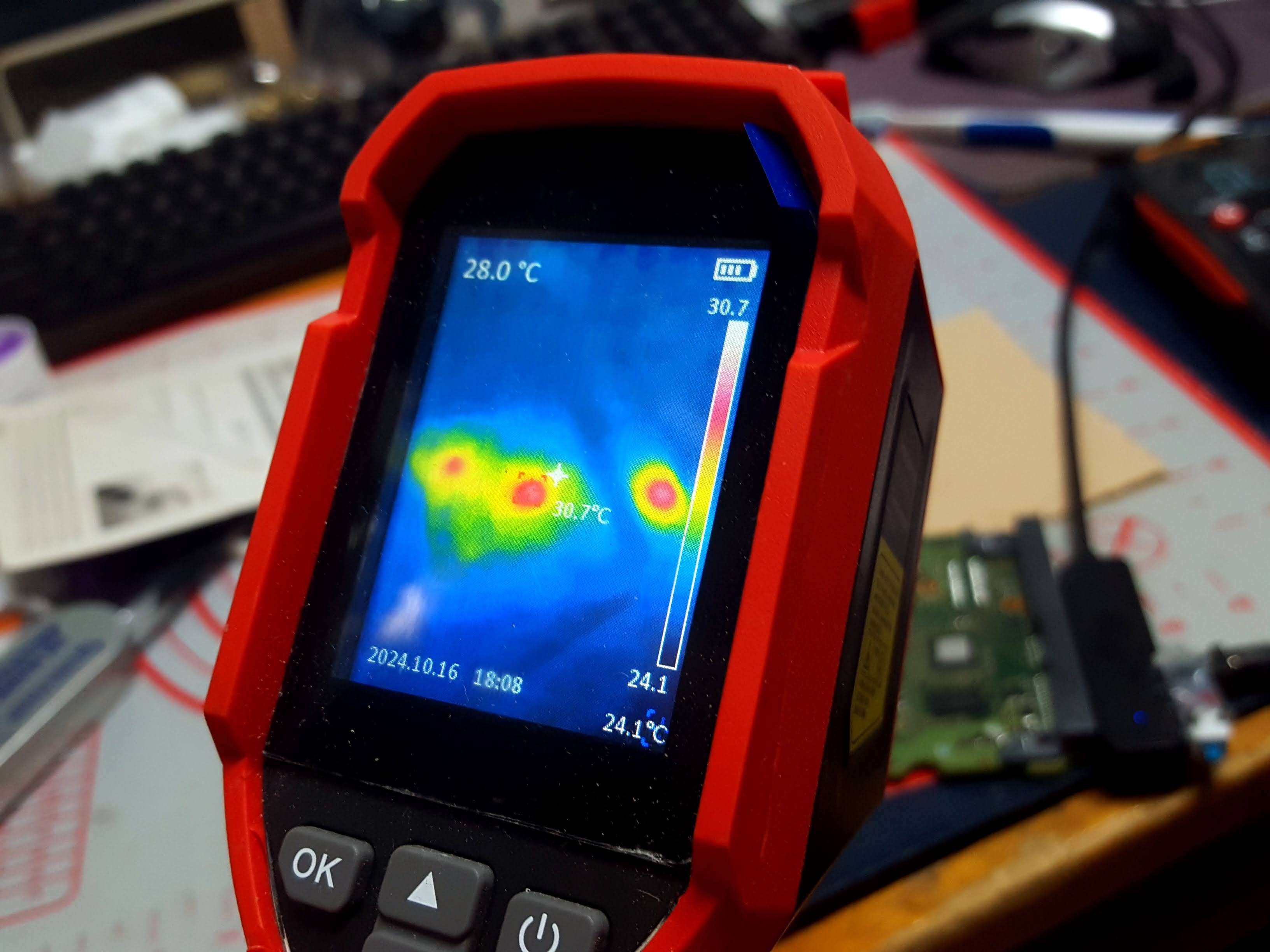

다른 PCB는 전원을 인가하면 메인 컨트롤러와 모터 컨트롤러에 발열이 올라옵니다.









24V가 인가되어 퓨즈와 다이오드가 손상됨과 동시에 회로 및 IC와 컨트롤러에 영향을 준 것 같습니다.

컨트롤러는 단품검사가 불가능하고요.



처음 언급 드렸듯 동일 PCB가 필요할 것 같습니다.
