박선*님 WD PURPLE 18TB (WD180PURZ) 점검.



2024.10.22 - [작업기] - 박선*님 WD PURPLE 18TB (WD180PURZ) PCB 롬칩 교체 수리

박선*님 WD PURPLE 18TB (WD180PURZ) PCB 롬칩 교체 수리

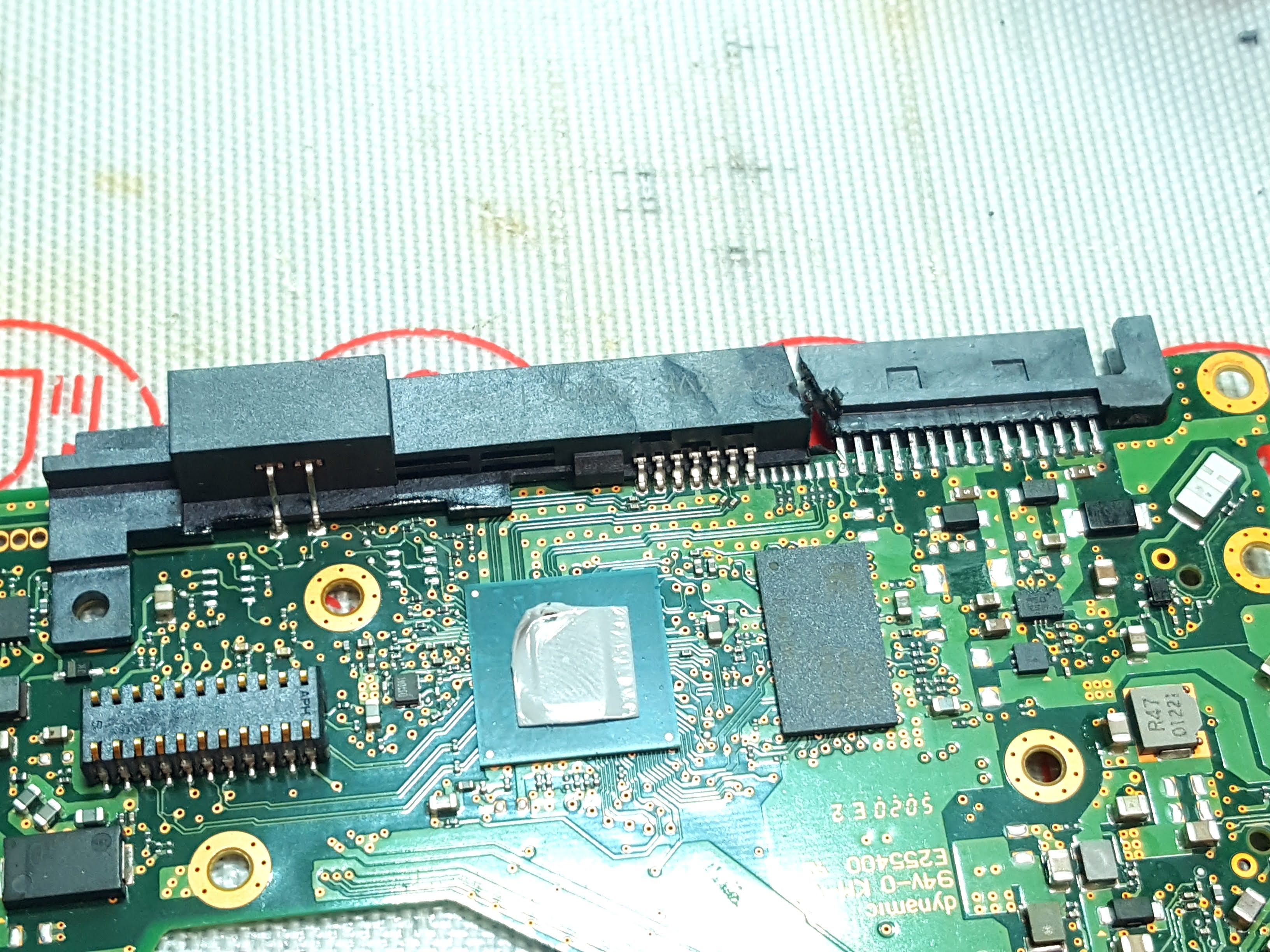

최근, 커넥터 화재로 인해  롬칩 교체 이식을 해서 보내 드렸습니다.

받으시곤 작동이 안 된다 하시네요.



당시 PCB만 있어 몸체 결합 후 작동 확인은 하지 못 했었는데요.

몸체 전체를 보낼 테니 점검을 부탁하셨습니다.





29일 받은 실물입니다.



전원만 연결했을 때, 스핀들 모터가 작동하지 않습니다.











점검을 위해 PCB를 분리합니다.





728x90







전원만 연결했을 때,

메인 컨트롤러에 반응이 있는 것으로 보아,

전원 자체는 회로에 잘 공급되고 있다 판단됩니다.



그런데 모터 컨트롤러에는 반응이 없네요.

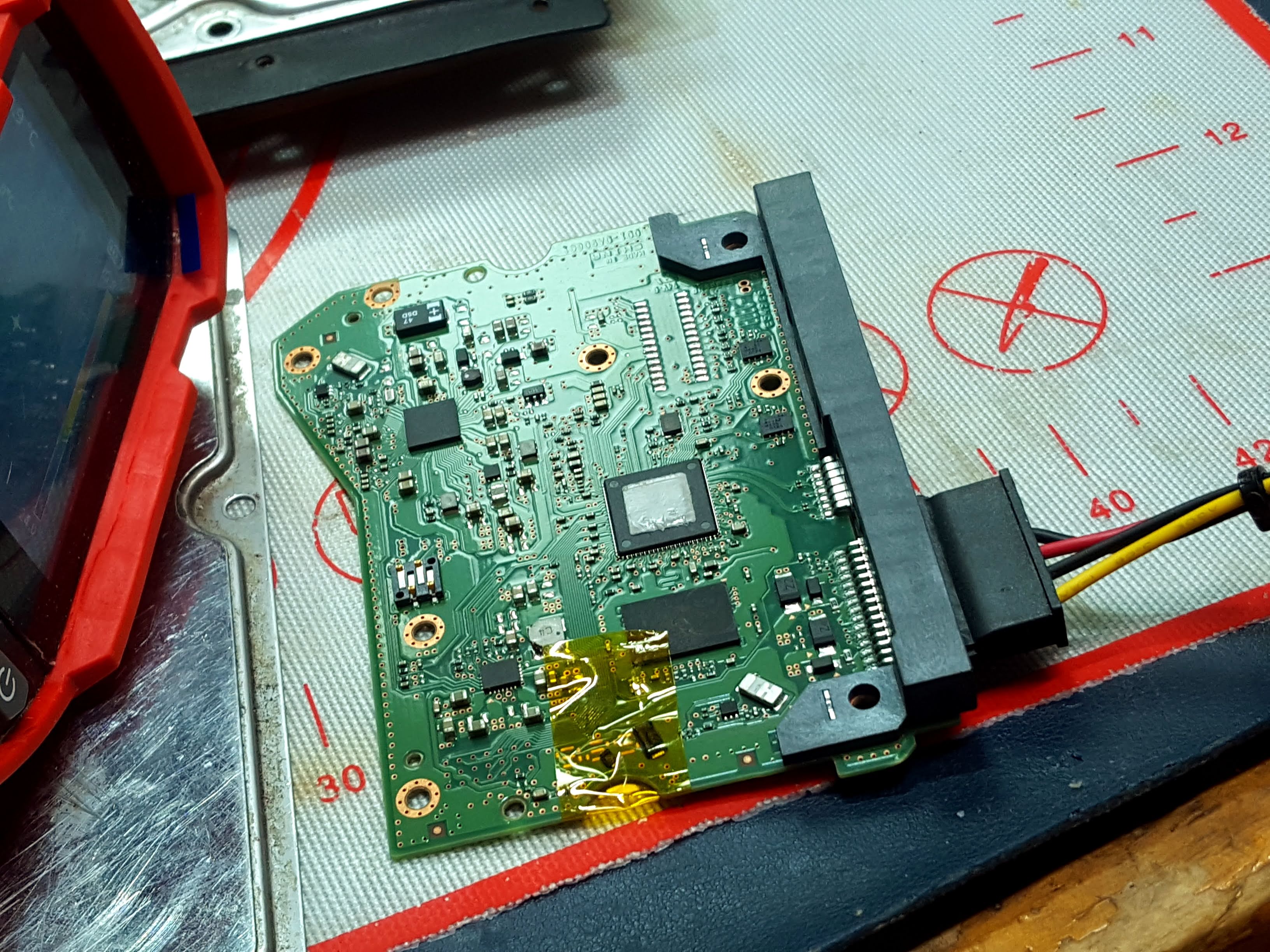

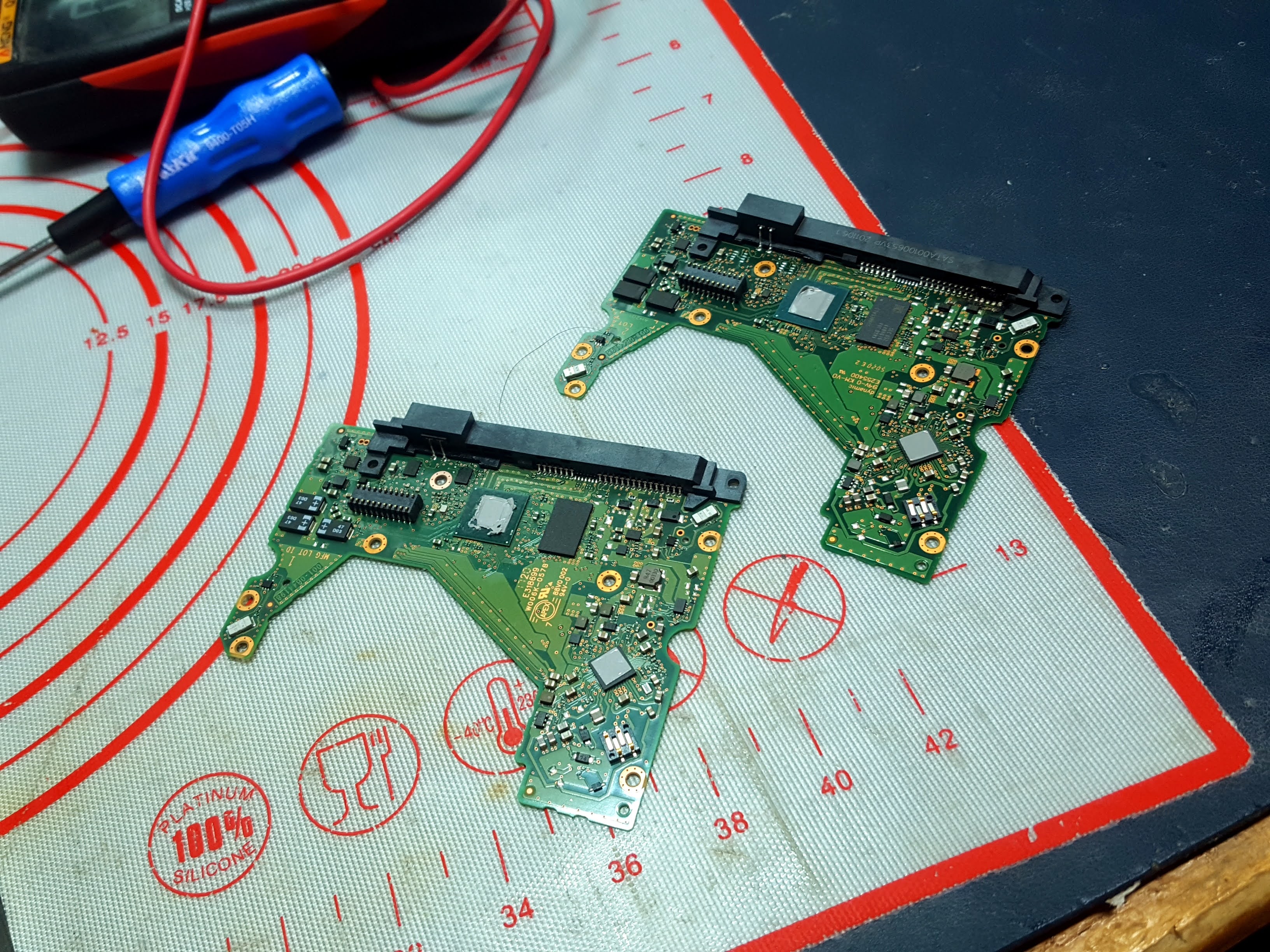

두 PCB 전원 공급 시 반응 비교를 위해서









새 커넥터를 활용,













타버린 커넥터를 임시로 복구합니다.













반응이 같네요..











이것은 WD 12TB의 PCB입니다.









전원 공급을 하면,

메인 컨트롤러와 모터 컨트롤러 모두 반응이 나타납니다.









모터 컨트롤러에 열 반응이 없다고 고장이라 단정 지을 순 없어서..



혹시 롬칩이 덜 붙었을 수도 있으니(지난번 확인은 했으나) 재 실장 해봤고요.

소자 이탈이 있나 다시 확인해 봤고요.

전원라인 수동소자 다시 점검해 봤고요.









그럼에도 스핀들 모터가 작동하질 않네요.



솔직히 어디가 문제인지 제 실력으로는 모르겠습니다.ㅠㅠ

끝까지 도움 못 드려 송구할 따름입니다.





이전 PCB(커넥터가 탔던) 도 같이 포장했으니 이탈 부위는 직접 확인해 보셔도 되고요.

다른 업체, 다른 분께 점검받아보셔야 할 것 같습니다.



죄송합니다.
