이*수님 도시바 4TB (HDWE140) SATA 커넥터 수리

*요청하신 별명은 사용하기가 좀 그래서..

양해 바랍니다..



24일 메일이 옵니다.







부품 교체 과정 중에 파손이 되었다고 합니다.



도착 알림 문자가 오지 않았고,

밤늦게 쓰레기 내다 놓으면서 택배박스 발견 했네요.

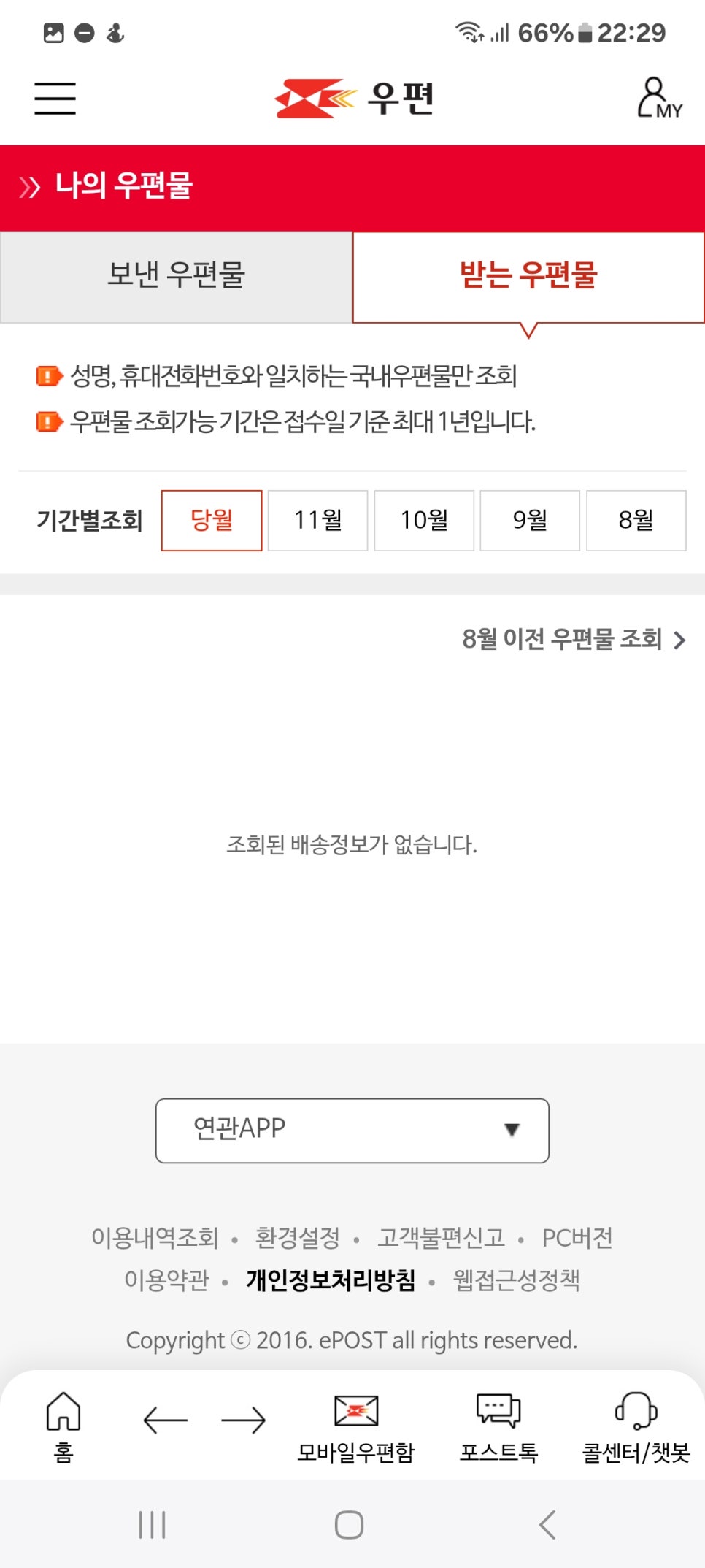

심지어 12월 배송 내역조차 없습니다..

(현재 이 수기 작성일자 28일 11시 30분경 지금도 내역이 없음)

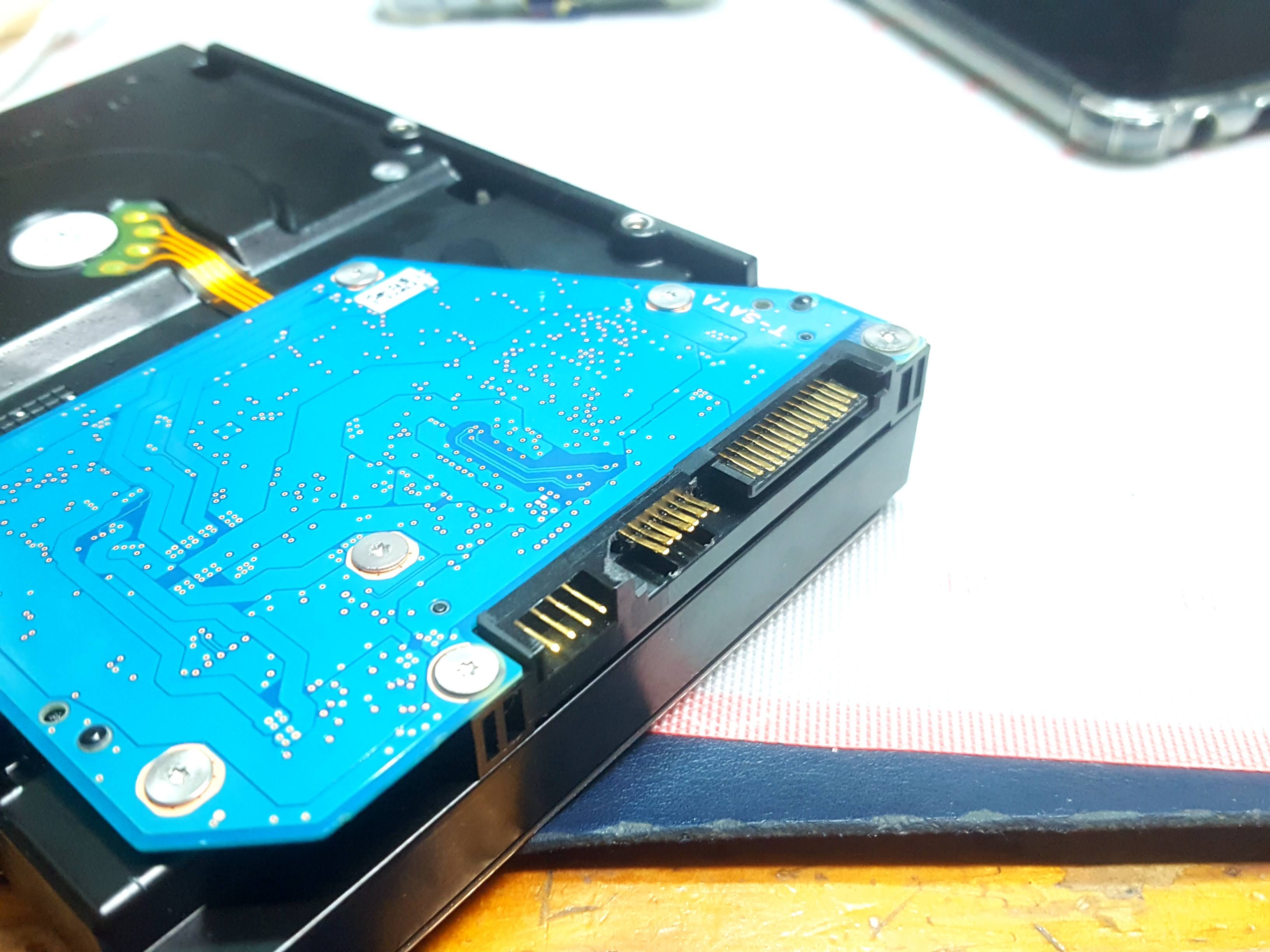

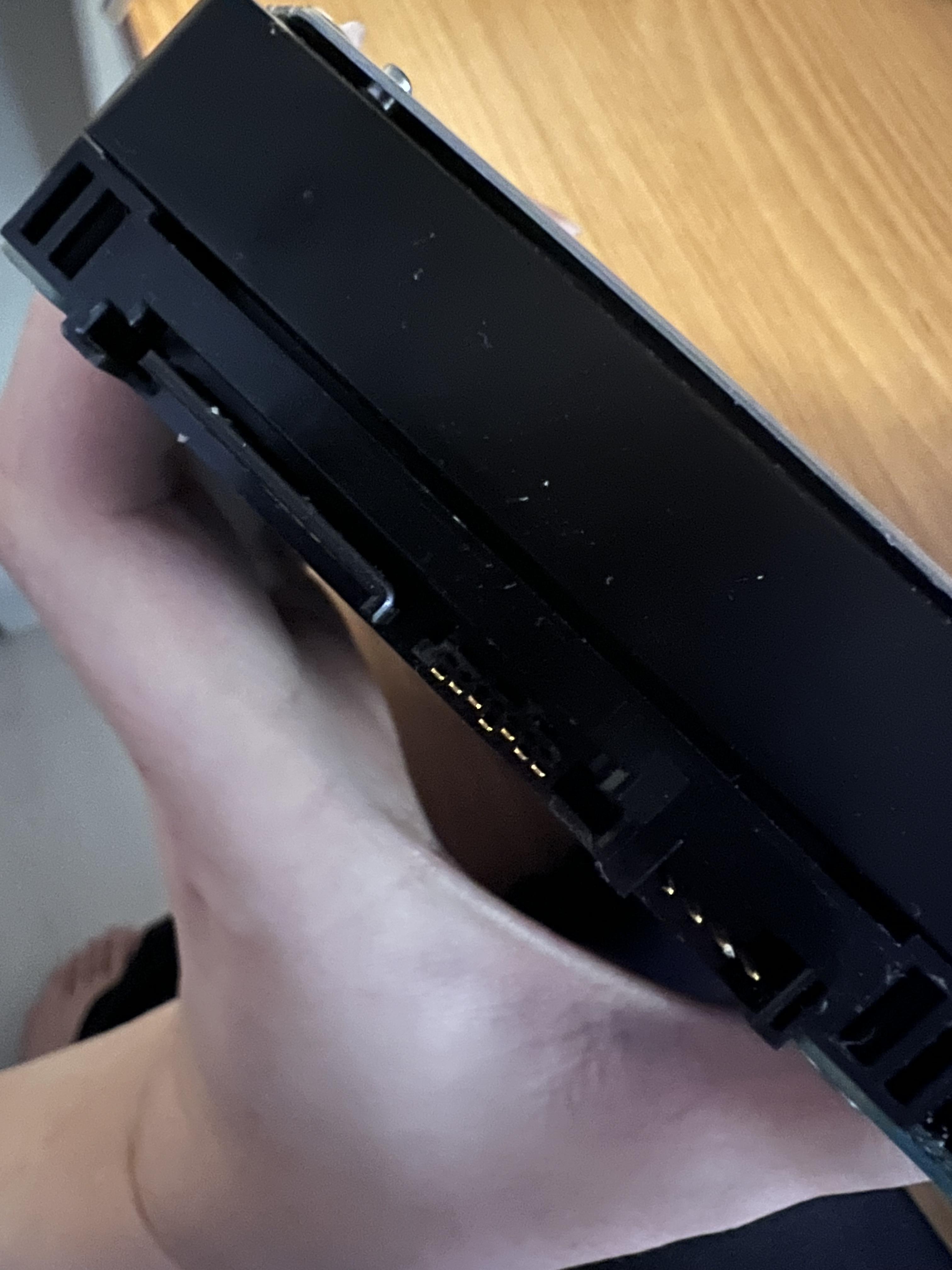

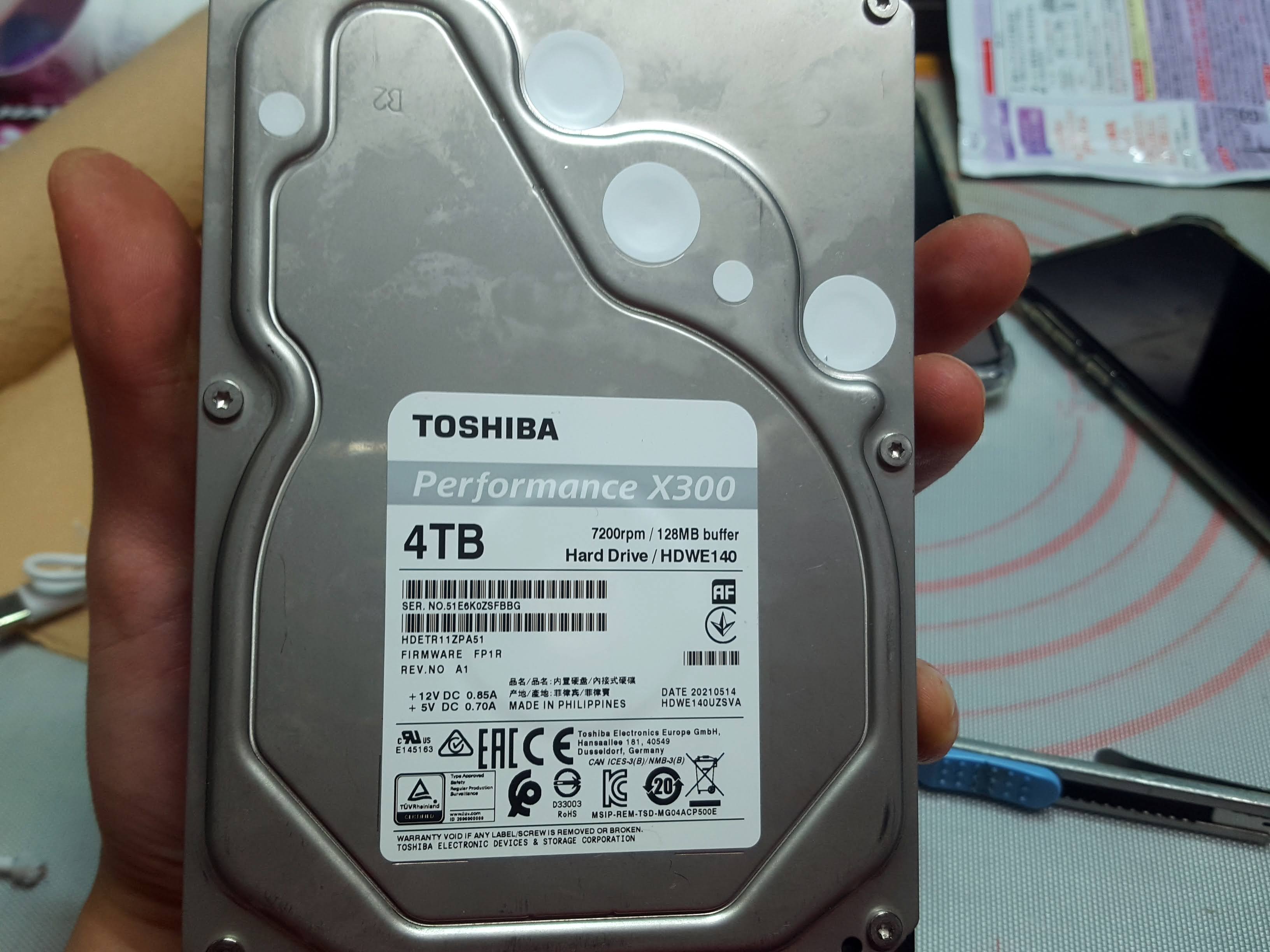

실물입니다.

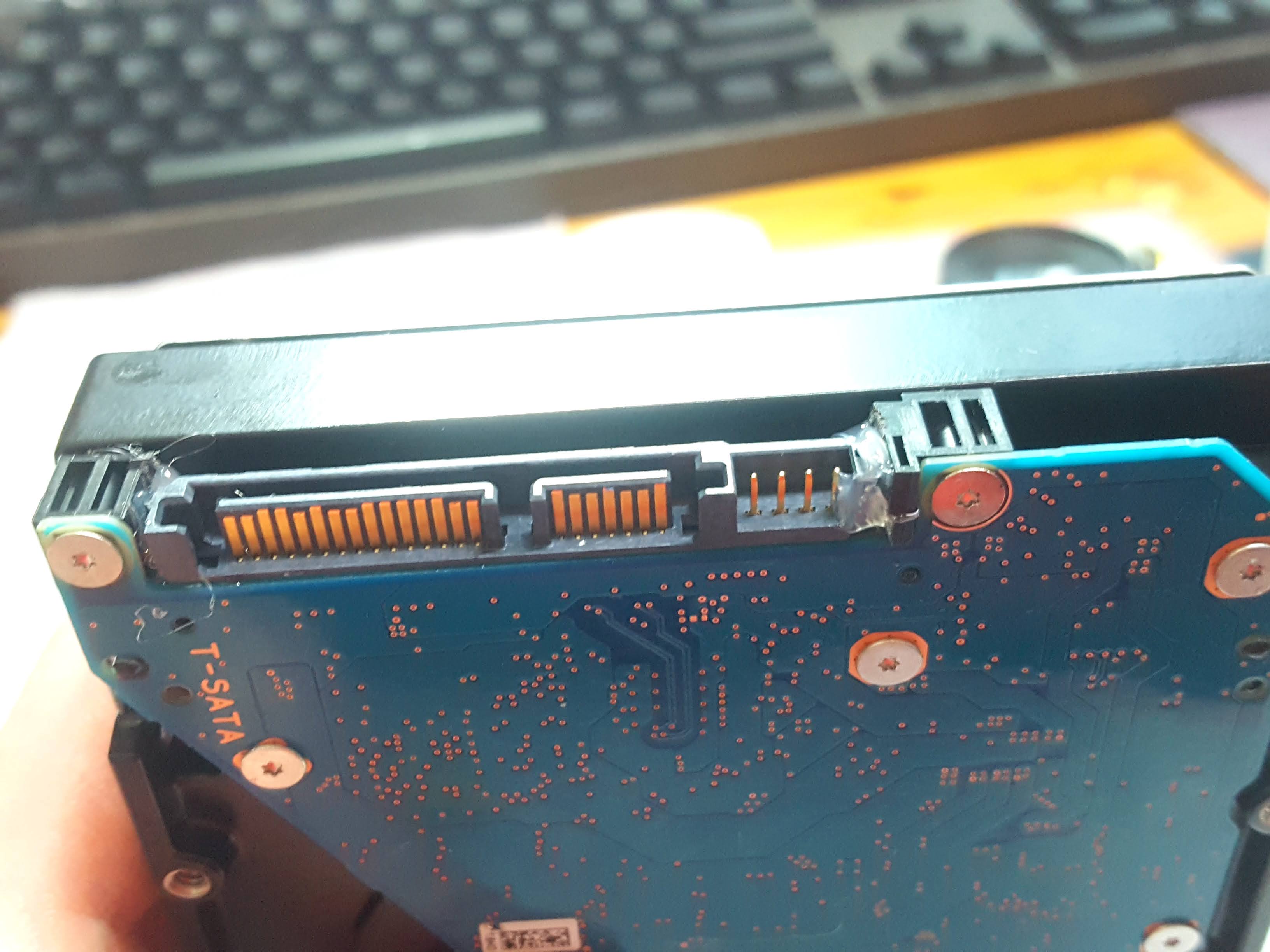

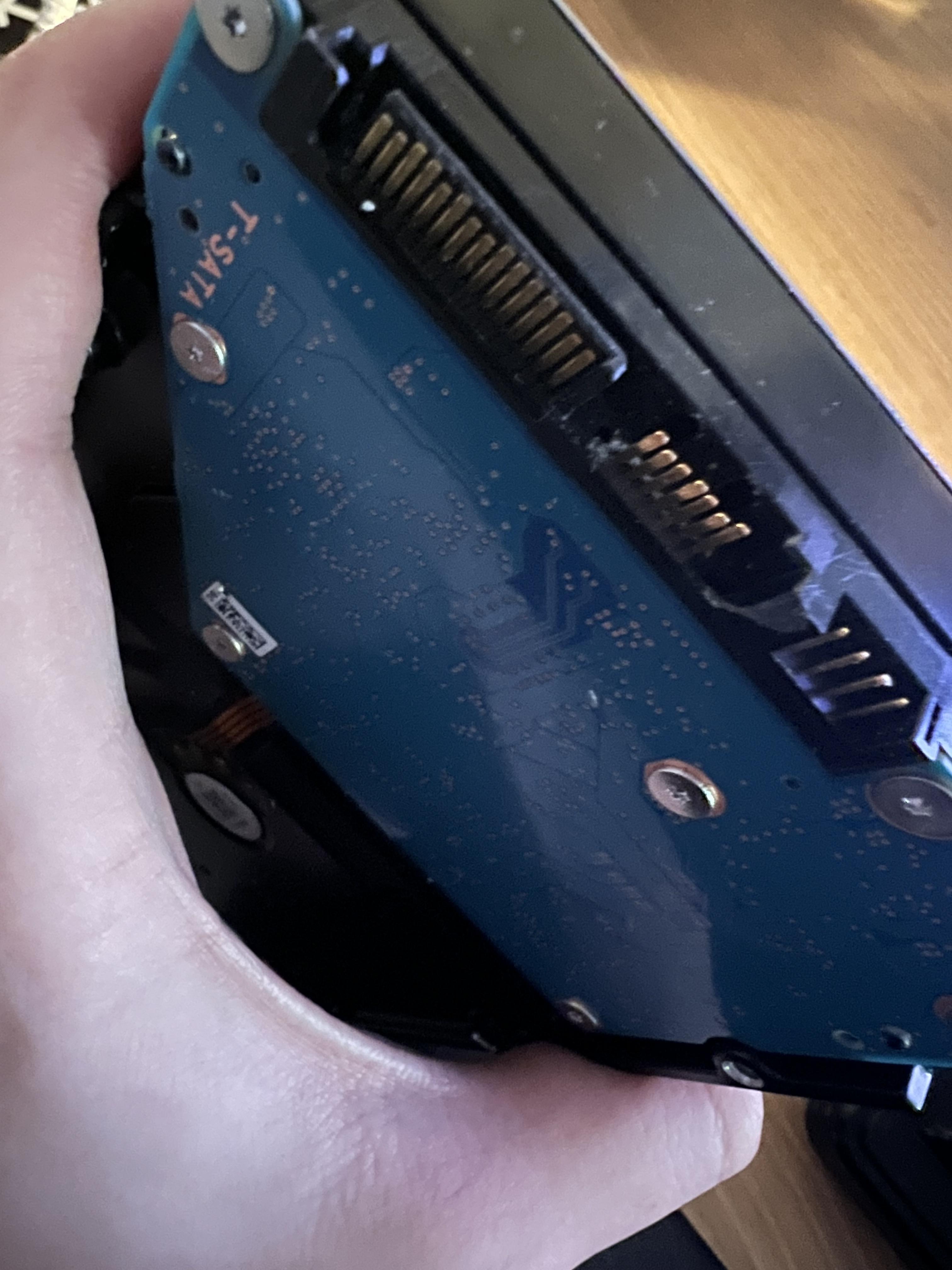

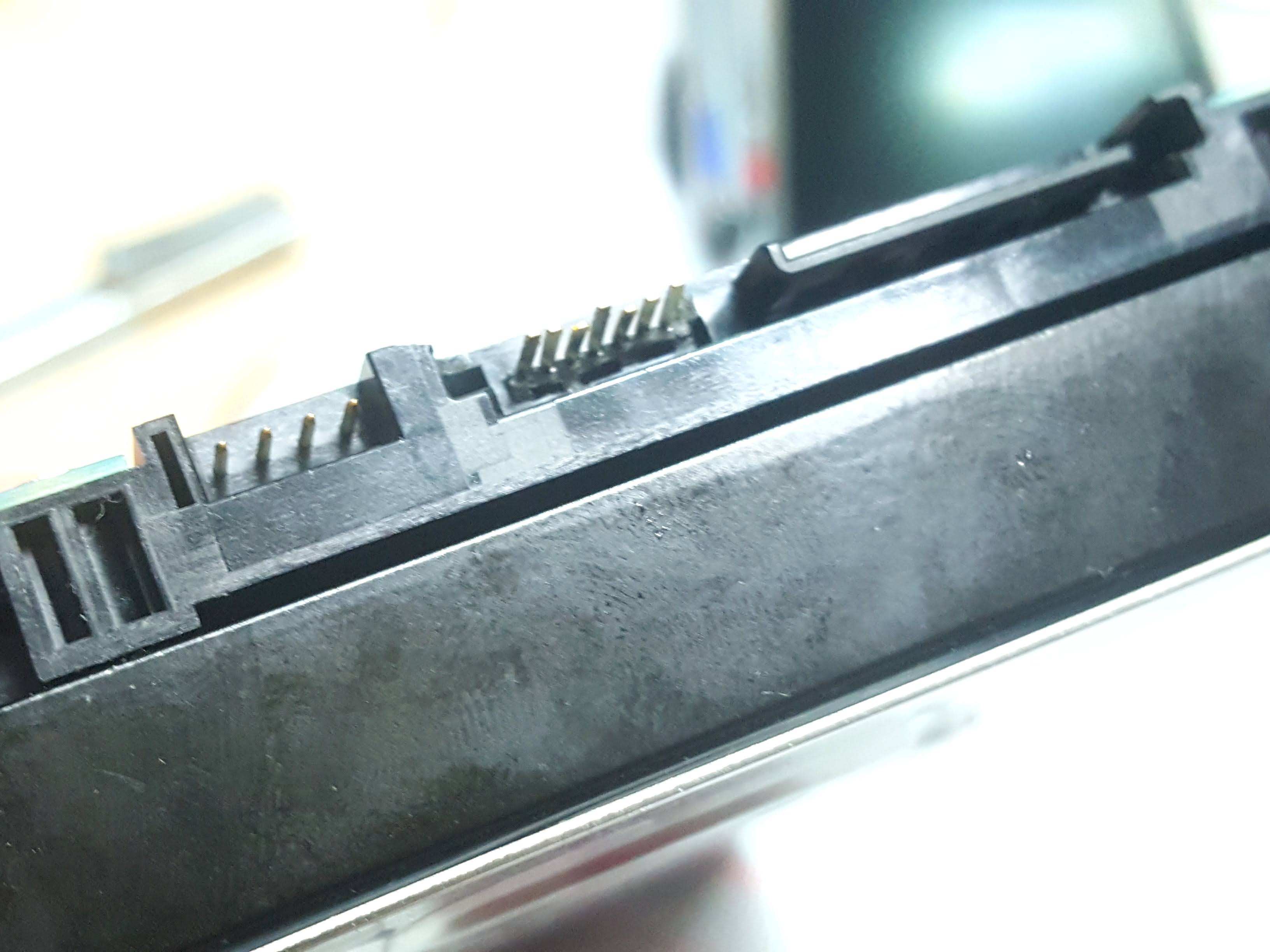

파손 부위입니다.

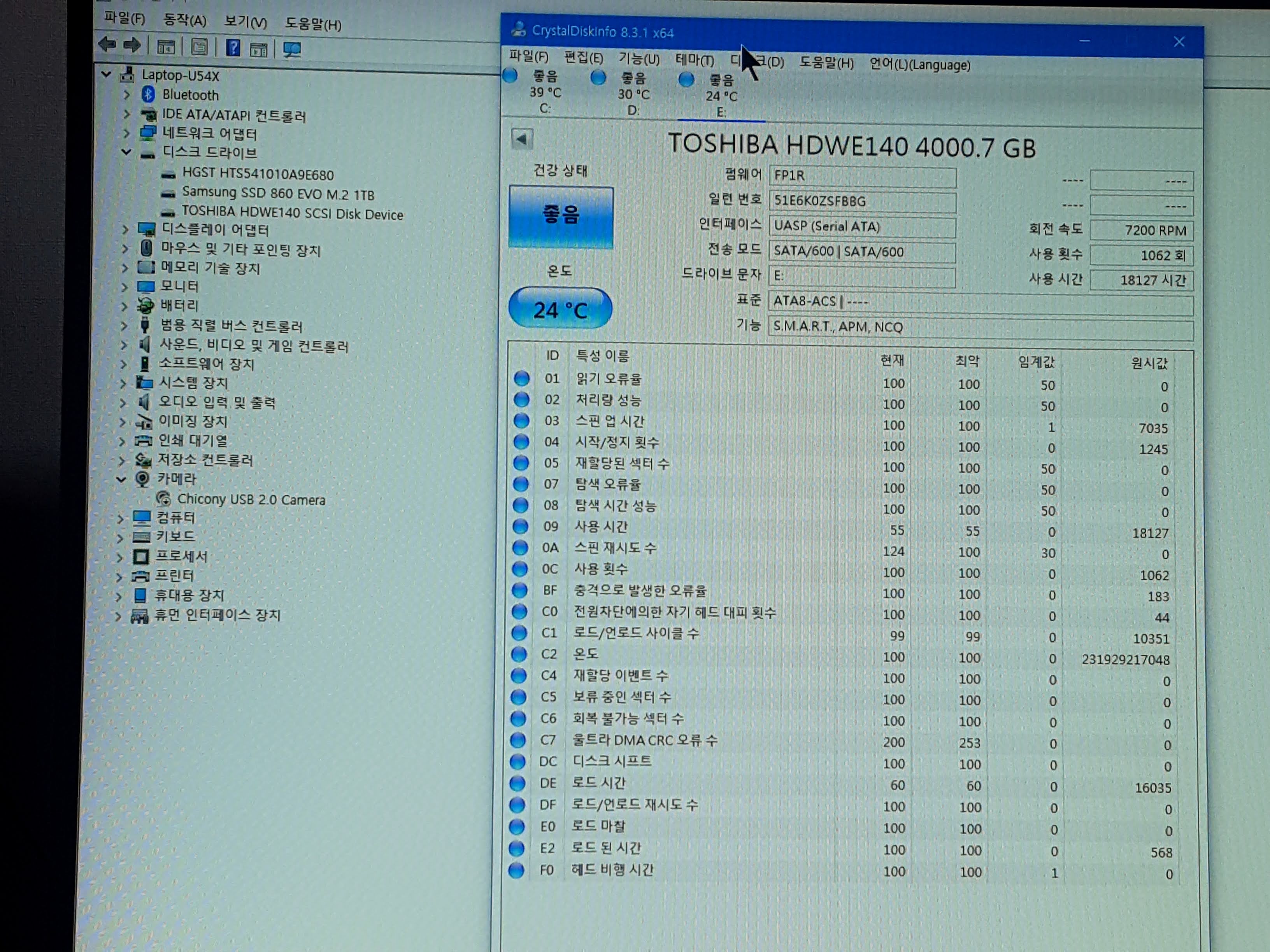

USB to SATA 연결로 초기 인식을 확인합니다.



728x90







PCB를 분리합니다.

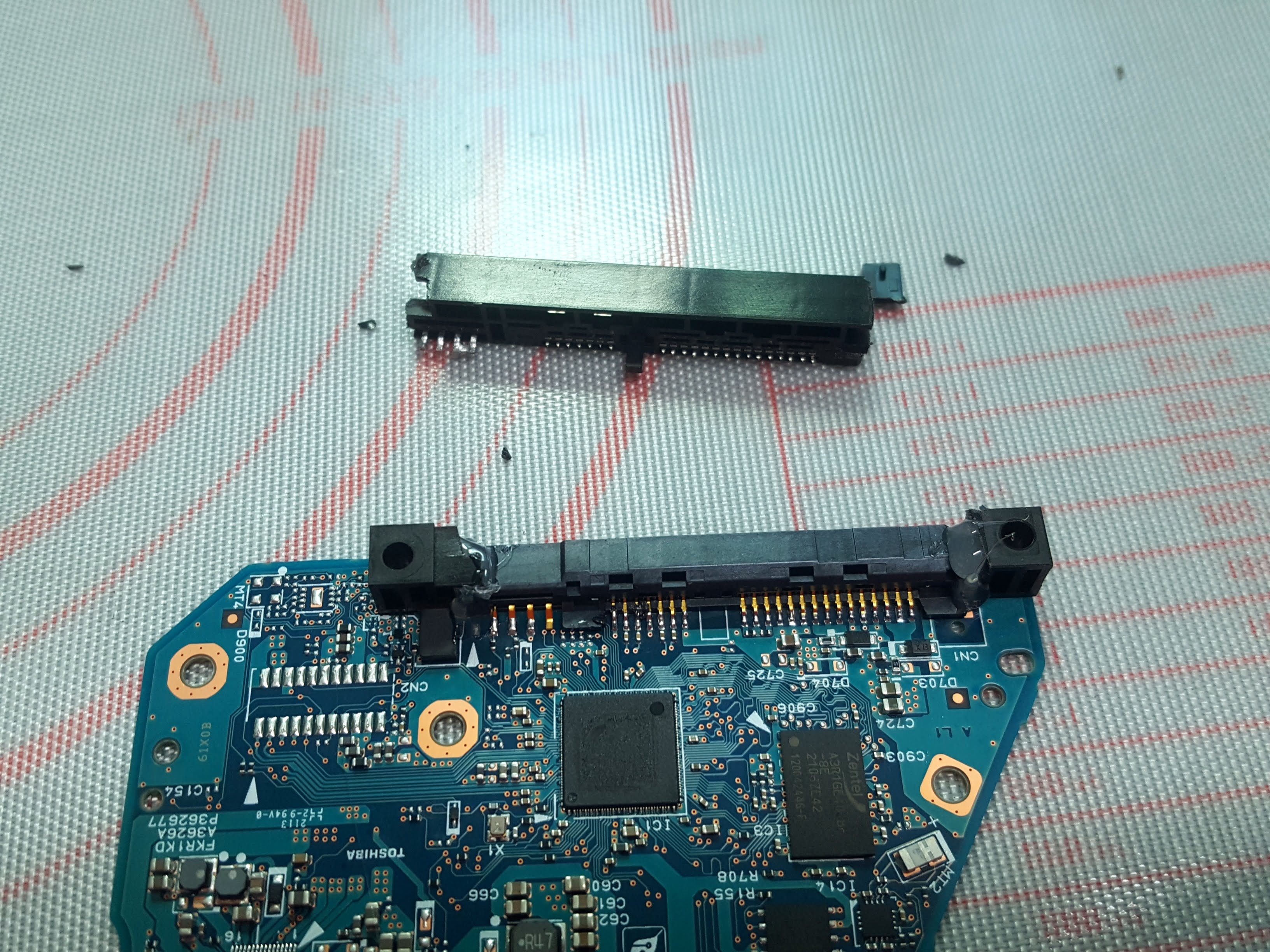

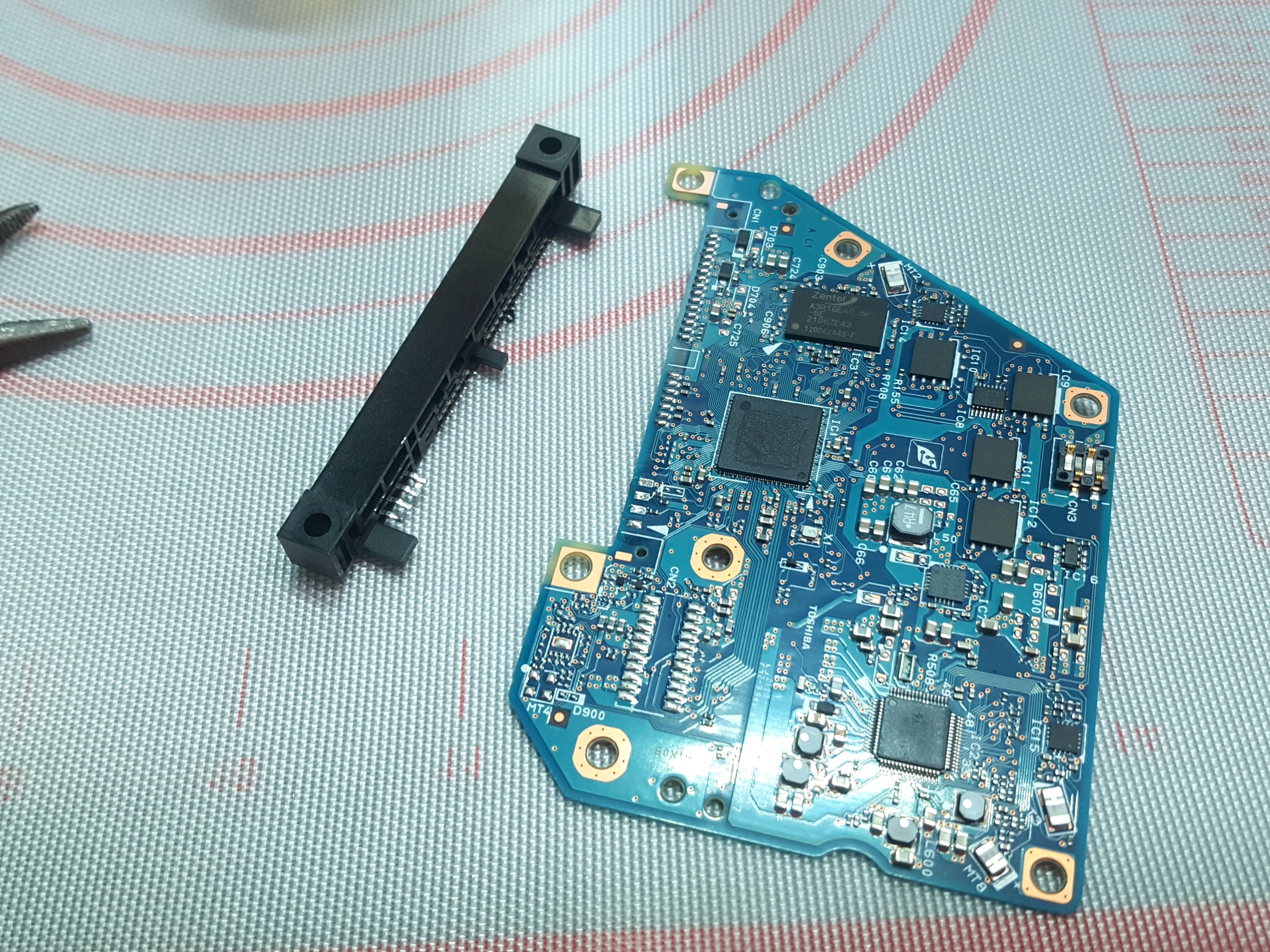

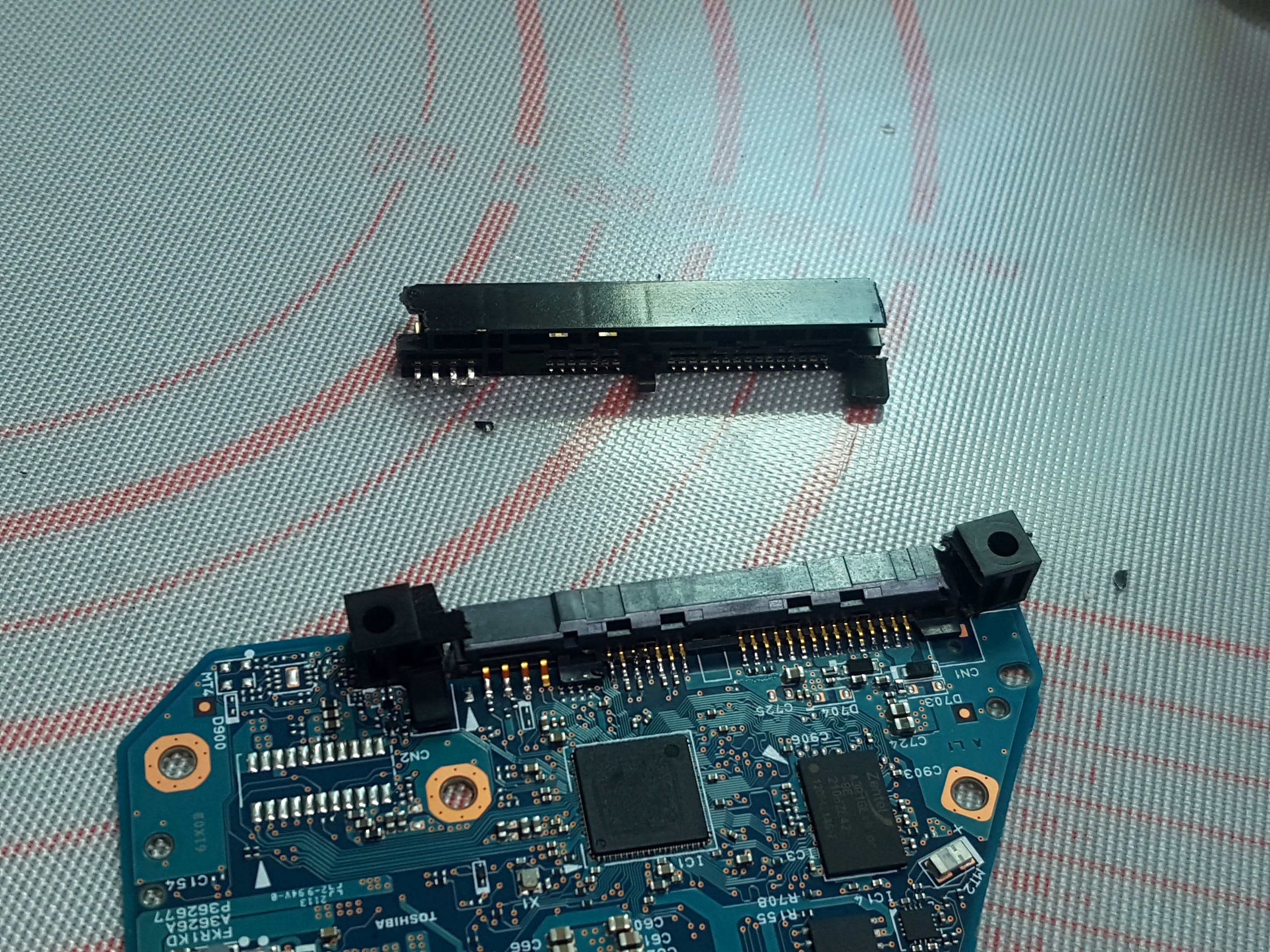

파손된 커넥터를 제거하고요.

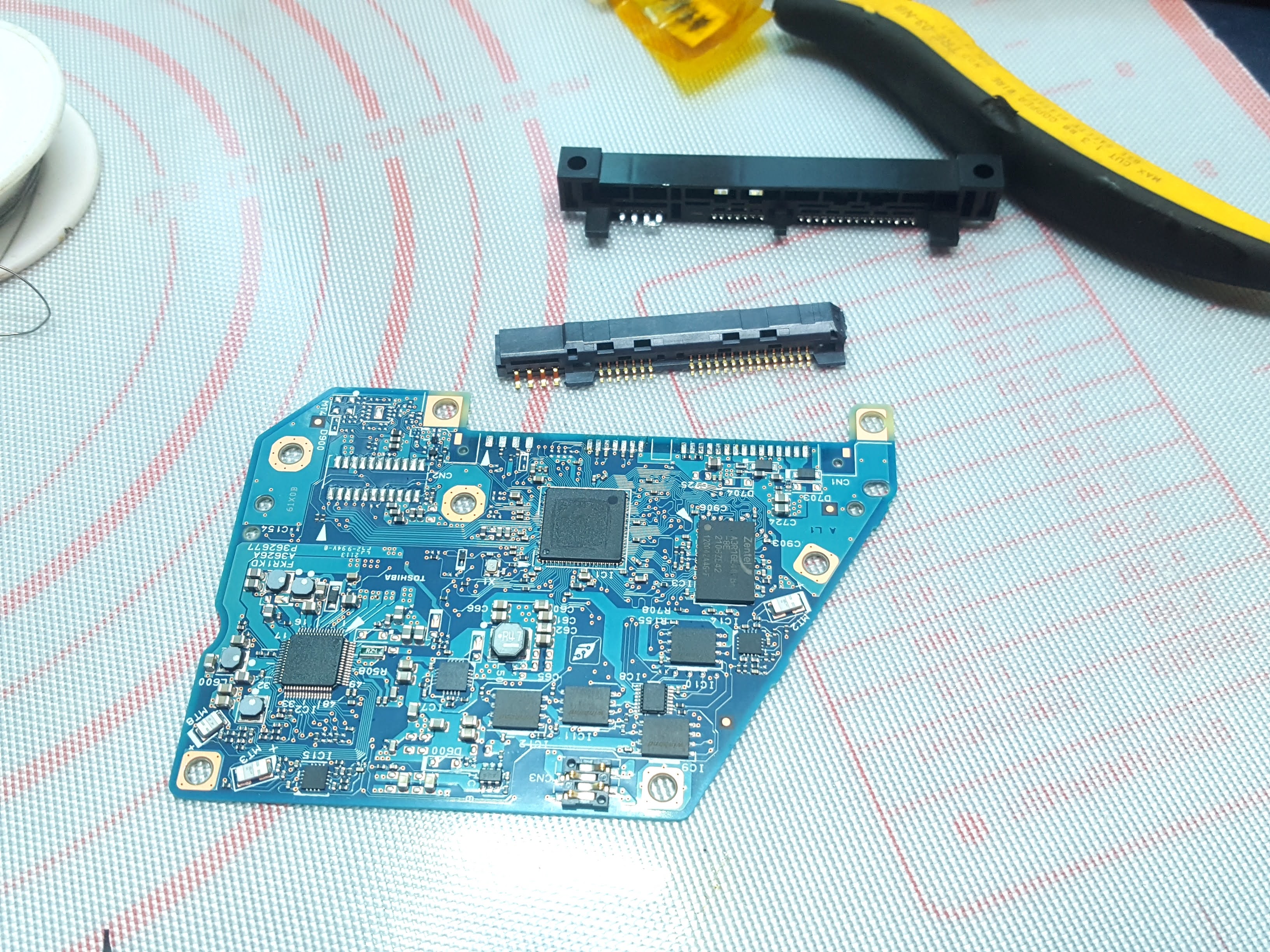

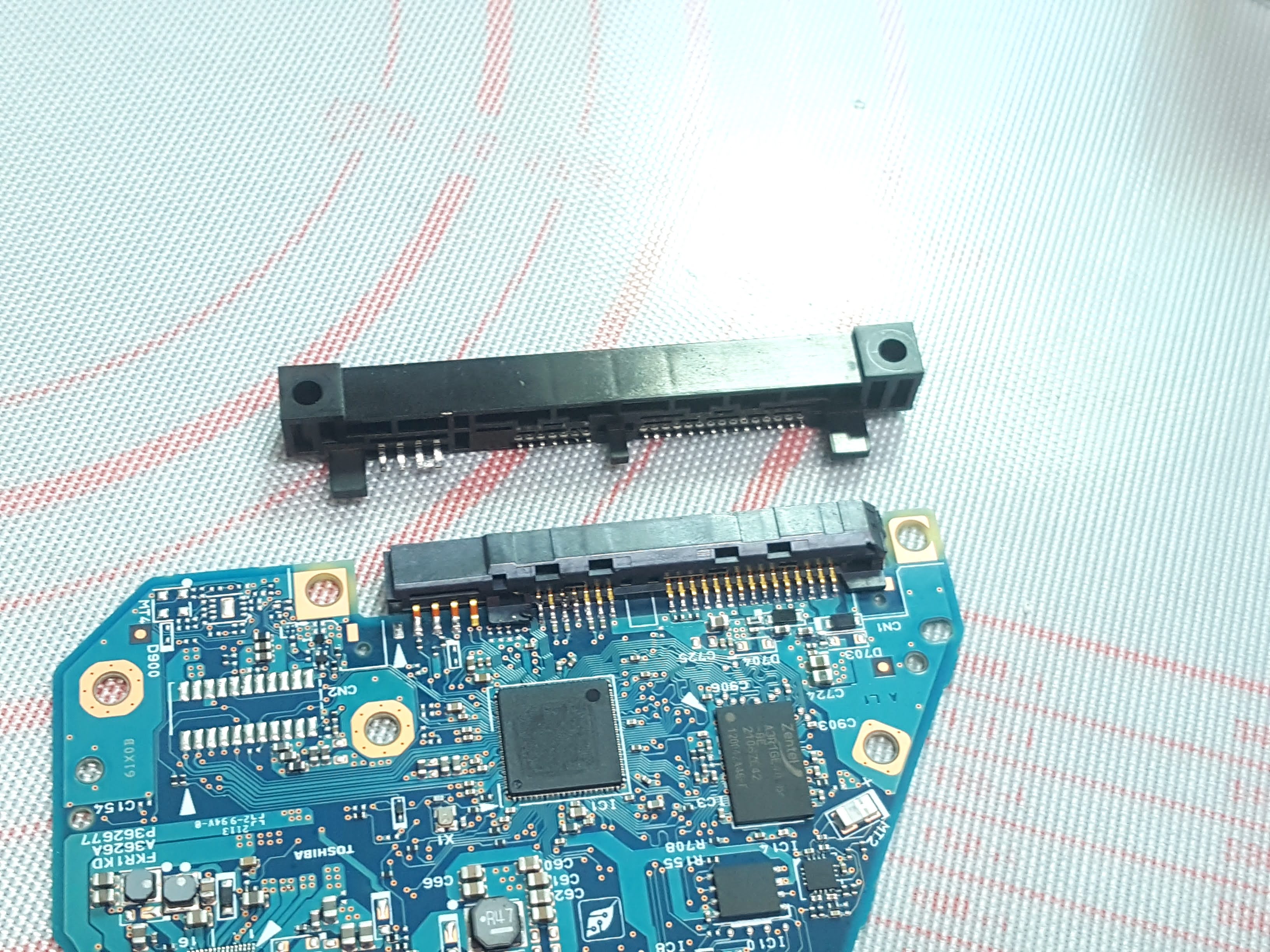

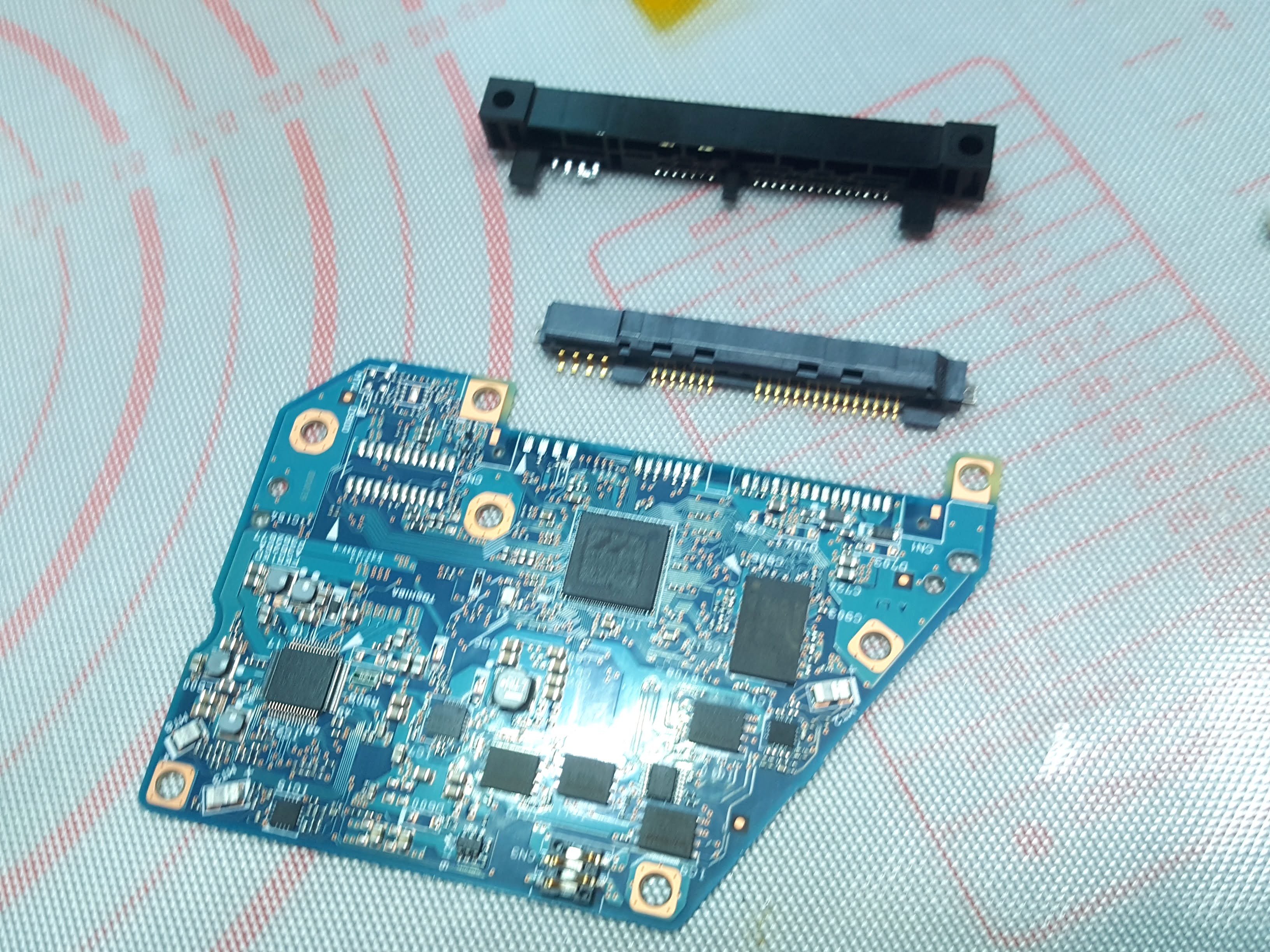

새 커넥터 준비.

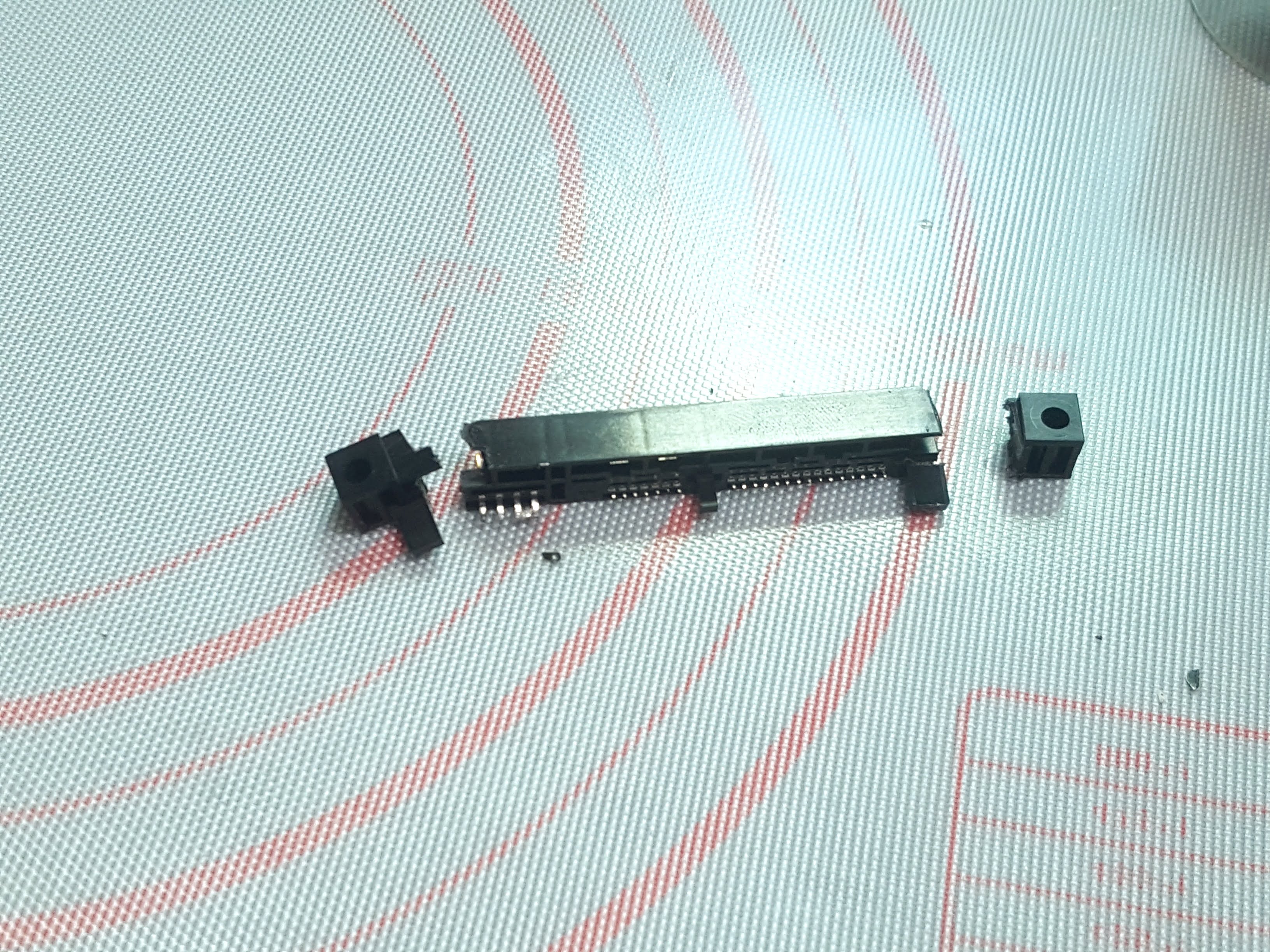

커넥터 가공.

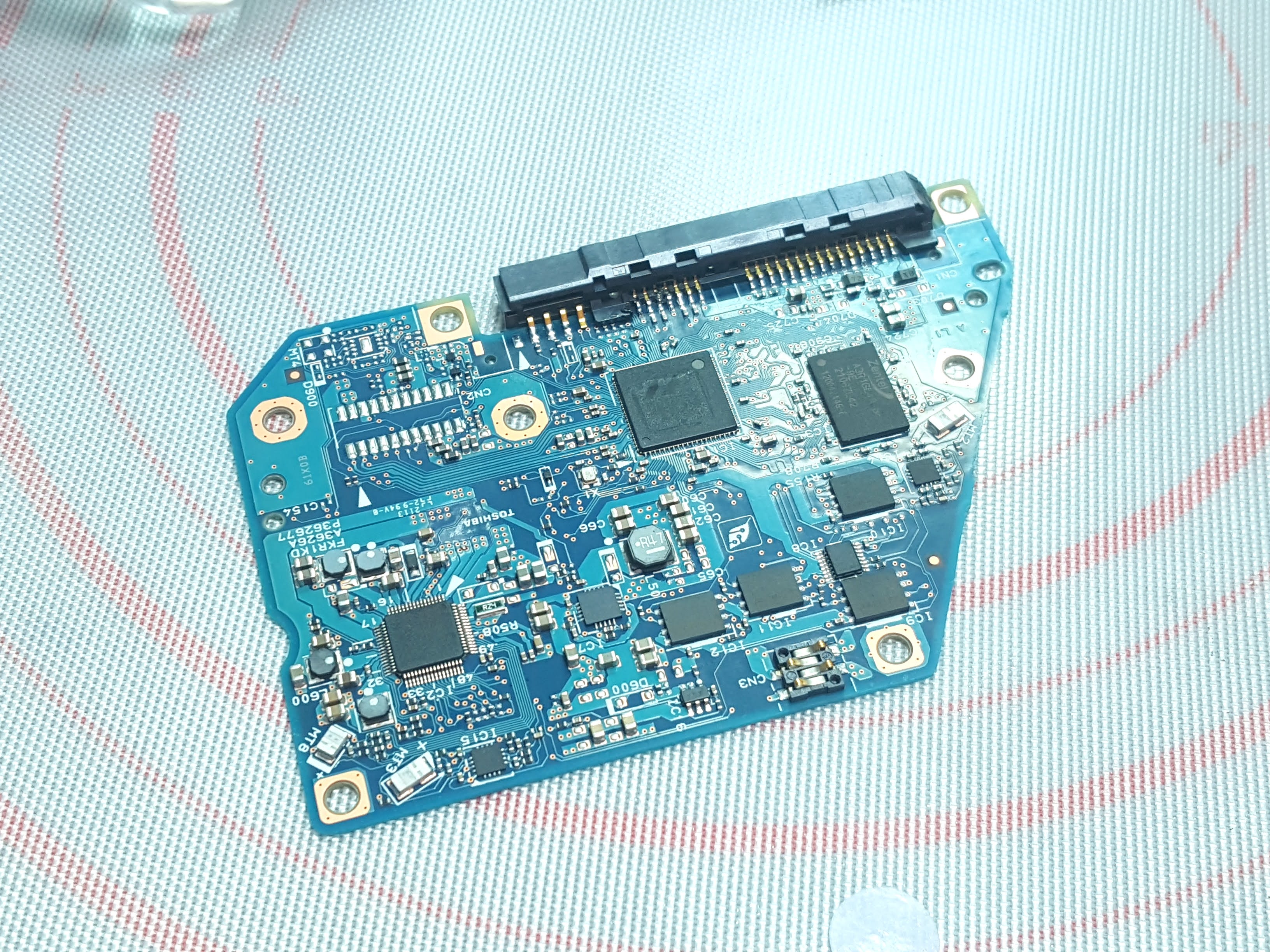

새 커넥터 실장

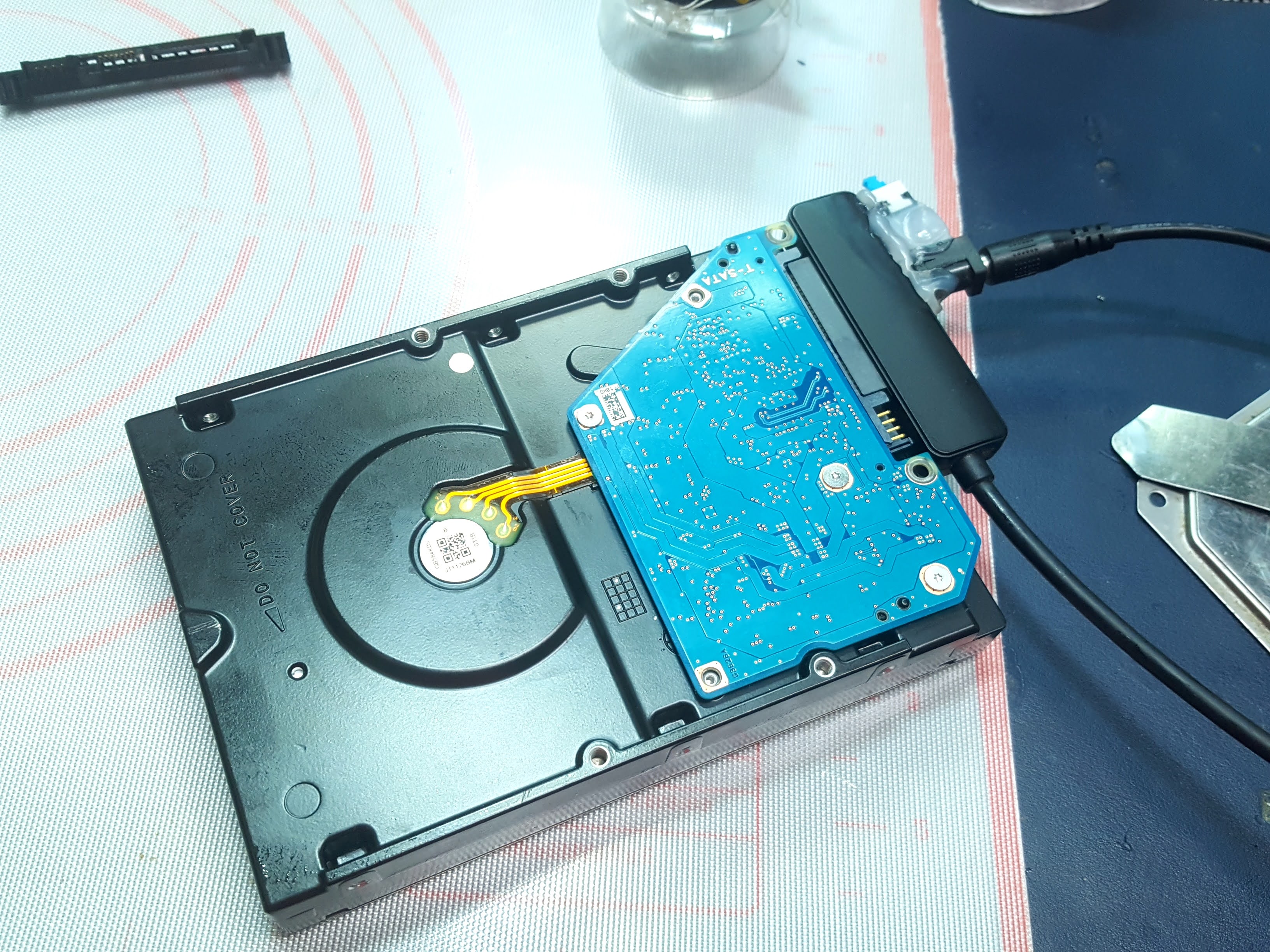

주요 포인트 위치의 나사만 채워 USB to SATA 연결로 인식 확인.















기존 사출에서 활용해야 할 부분이 있습니다.











글루건으로 최소한 양으로 고정합니다.

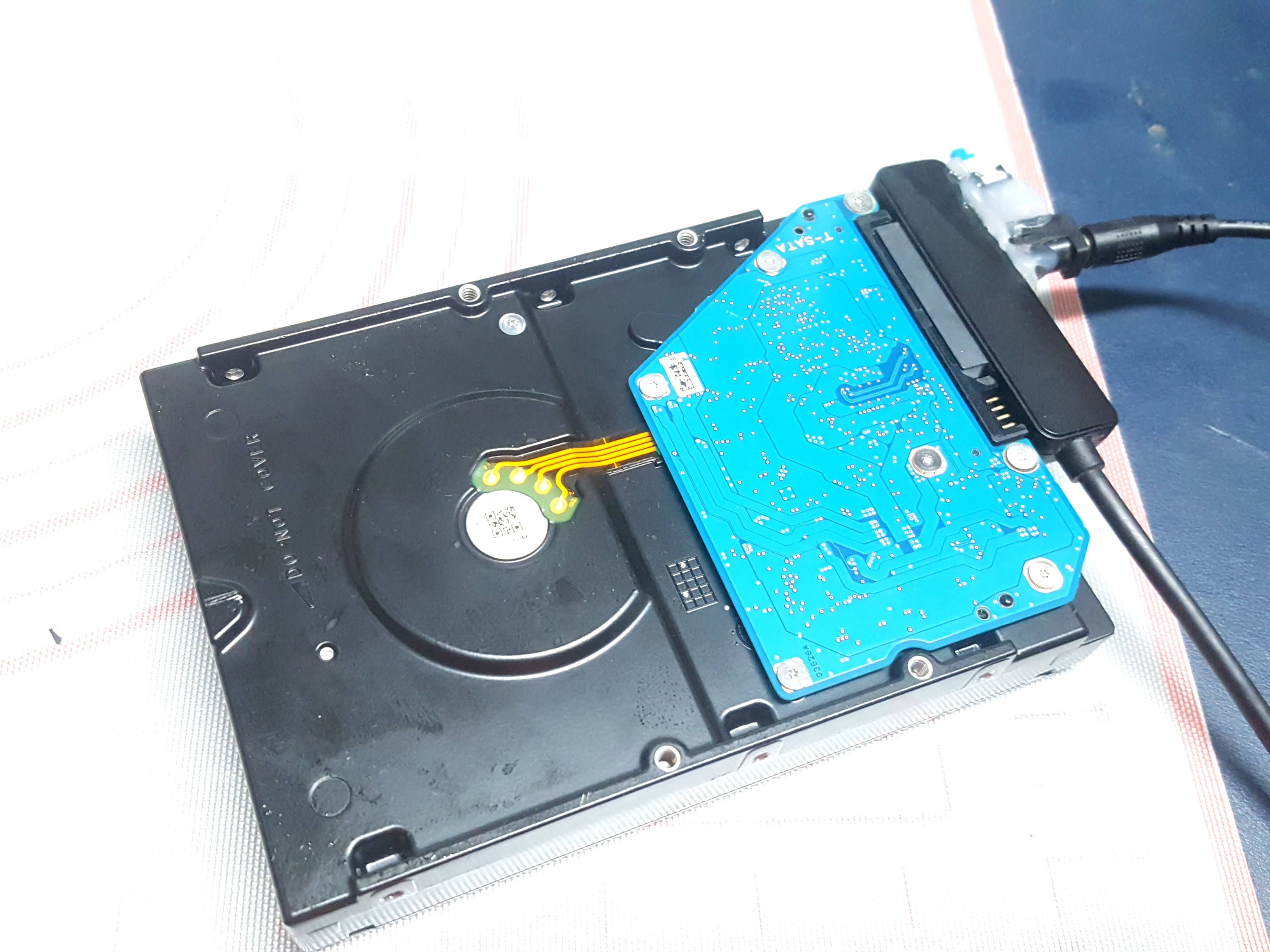

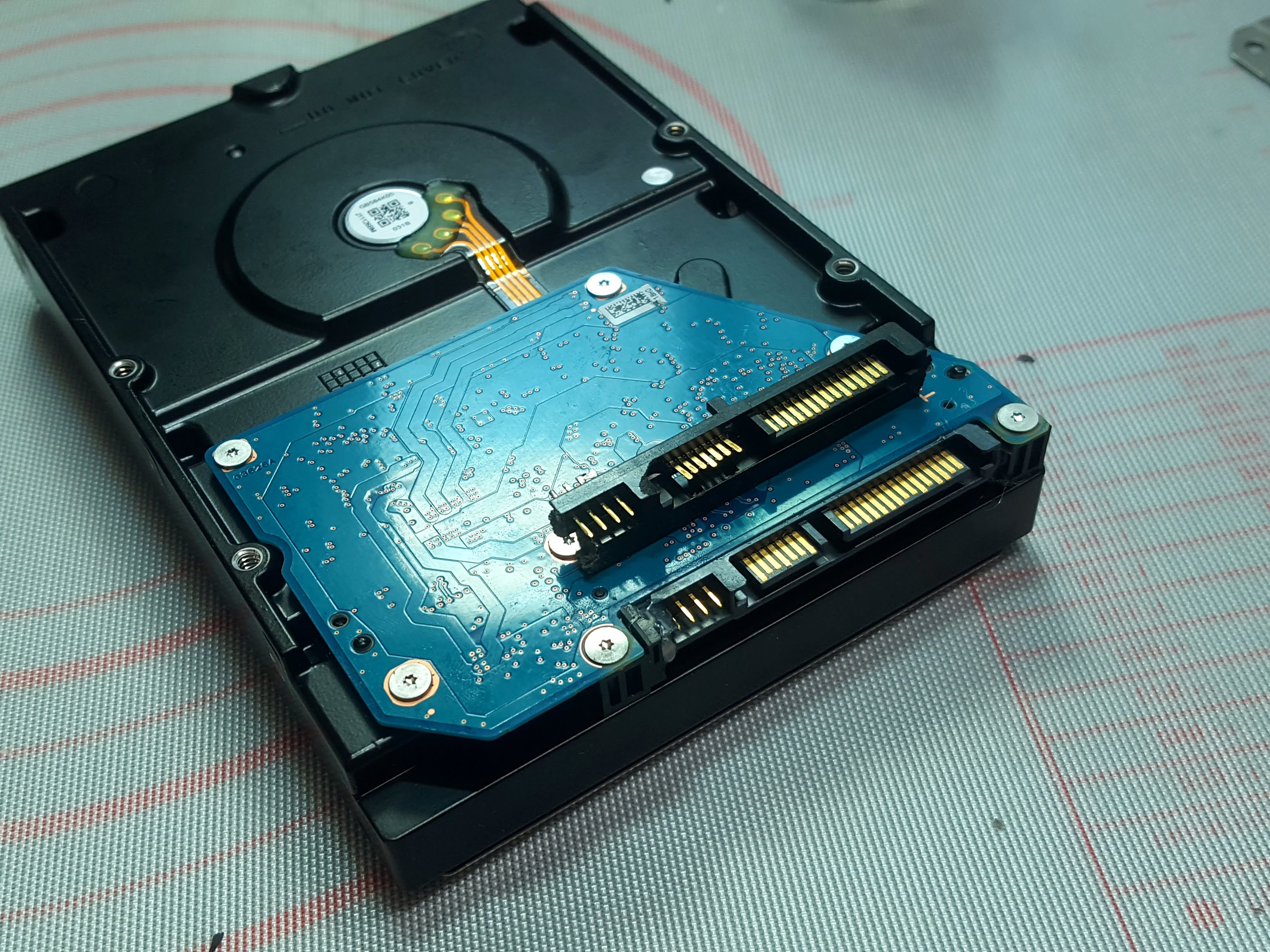

모든 나사를 채우고 USB to SATA 연결.

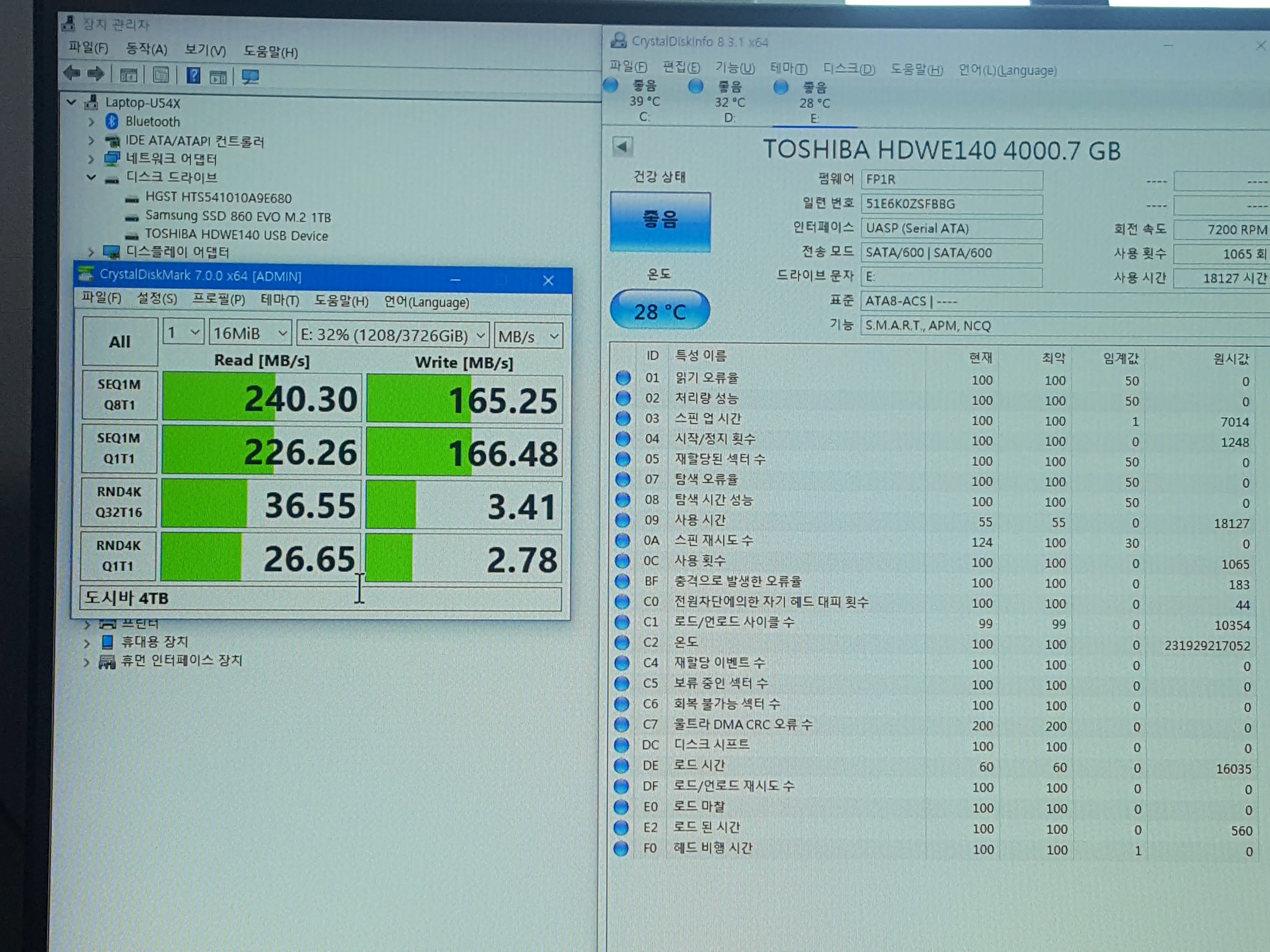

최종 인식 확인입니다.









글루건으로 고정은 했으나 견고하지 않습니다.

케이블 연결 시 각별한 주의가 필요합니다.















HDWE140 모델의 SATA 커넥터 교체가 완료되었습니다.





감사합니다.
