김*원님 WD 14TB HC530 전원부 소자 교체 수리

10일 메일이 옵니다.







전원을 연결해도 아무런 반응이 없다네요.

파워서플라이 교체 하면서 이전 케이블 사용이 원인인 것 같다 하시네요.

모듈러 파워서플라이 인가 봅니다.



동일 사례를 찾아 보내주셨습니다.

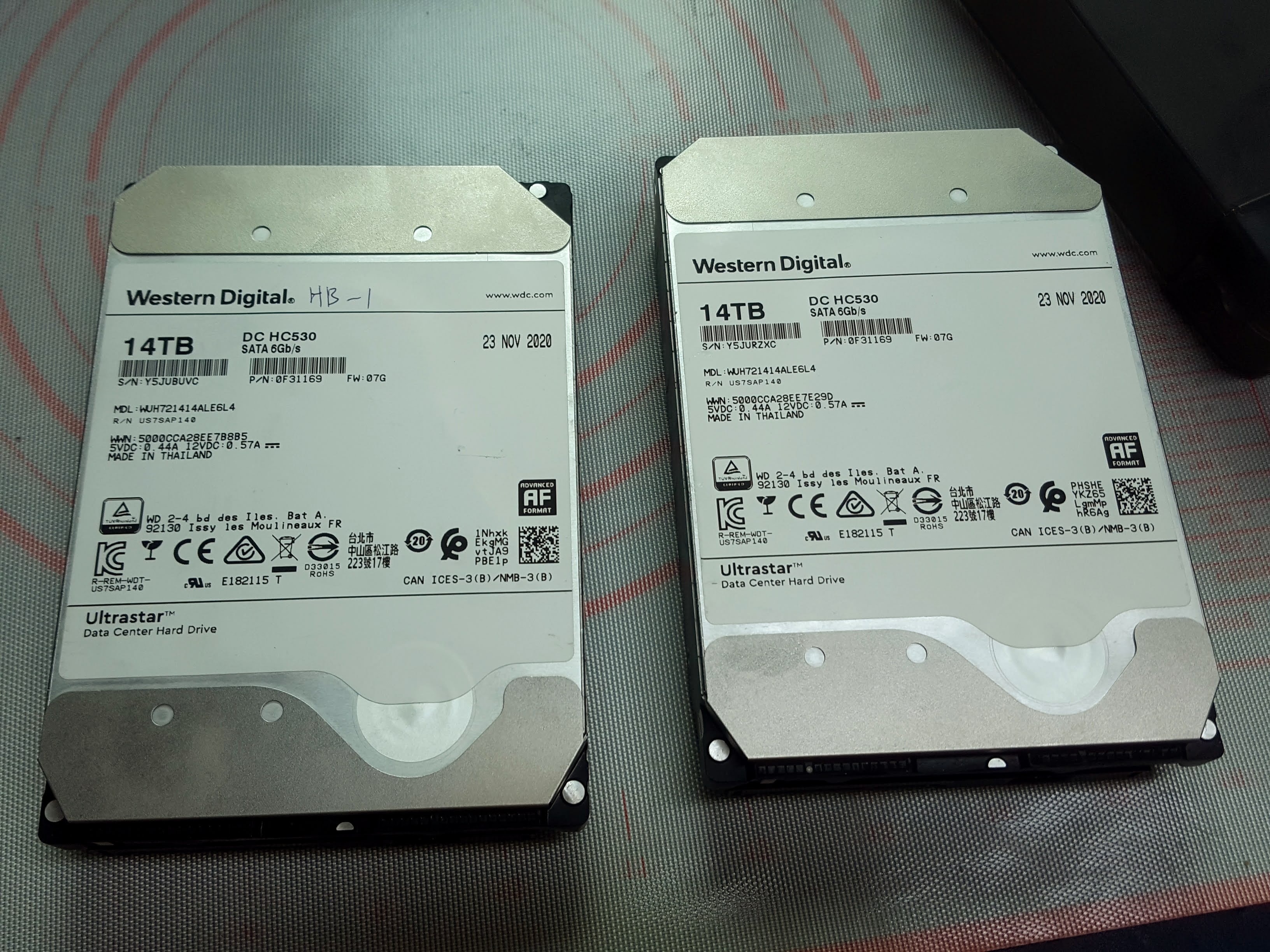

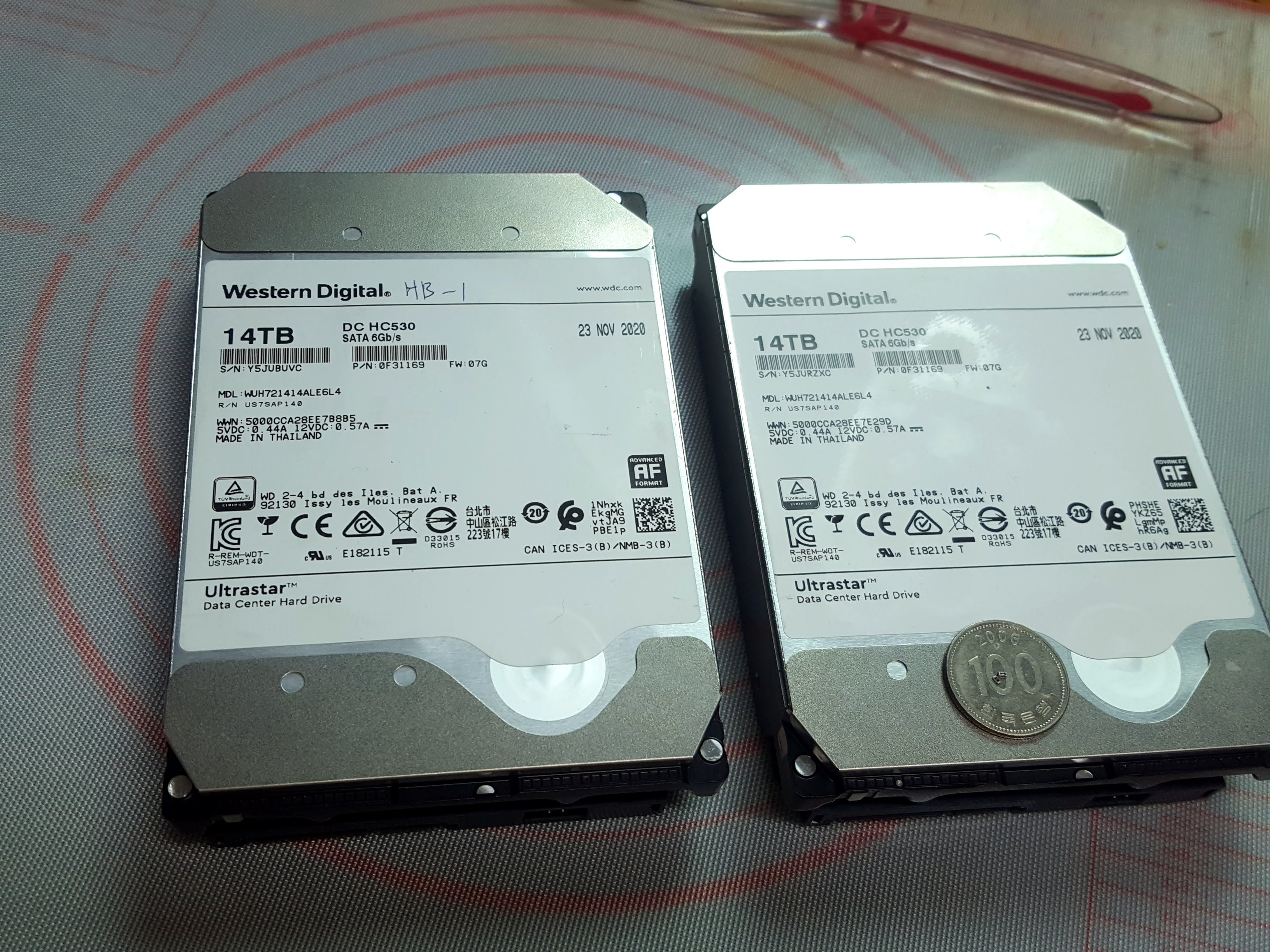

14일 도착한 실물입니다.

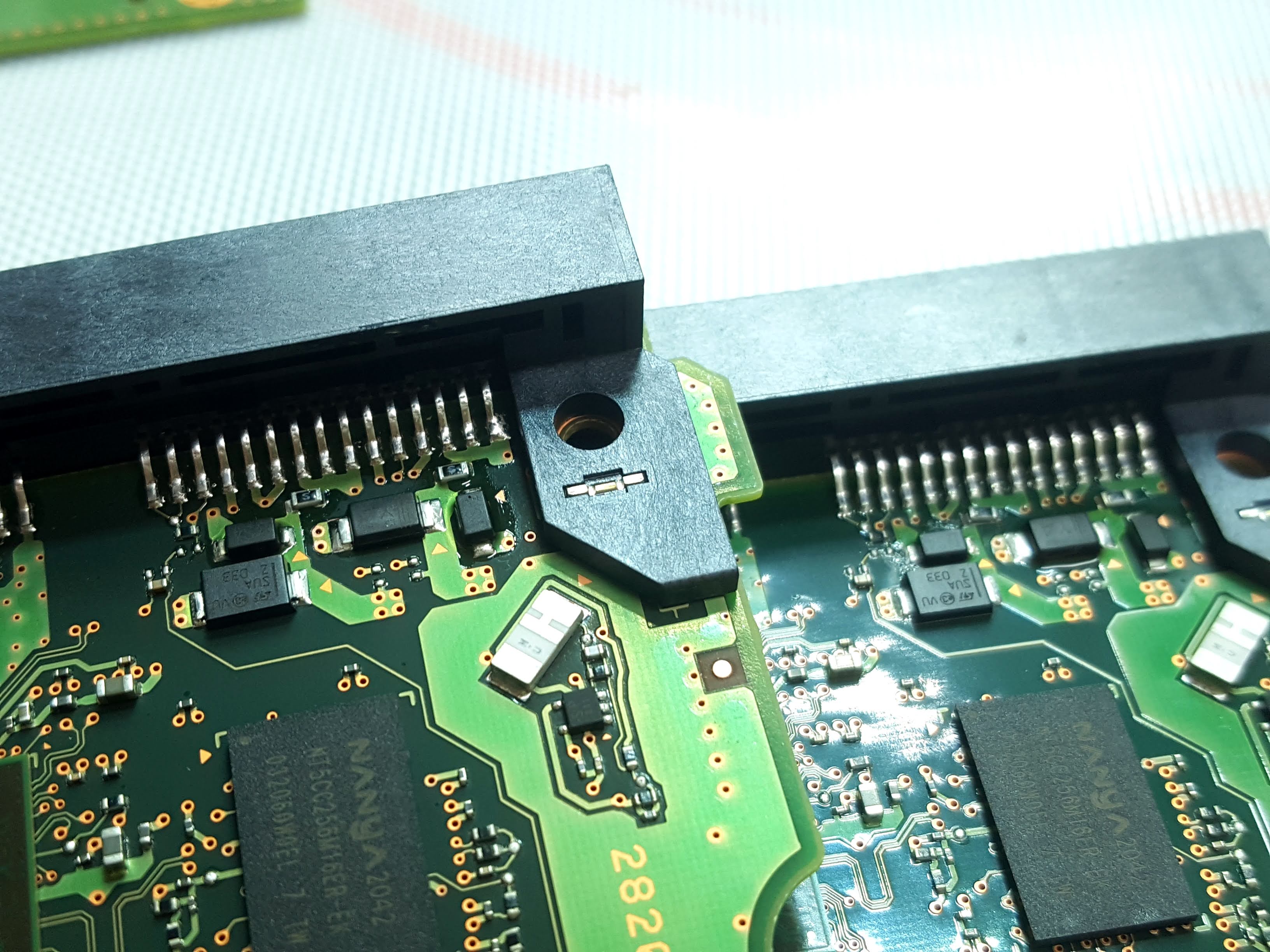

커넥터는 문제가 없습니다.









고작 두 개이나,

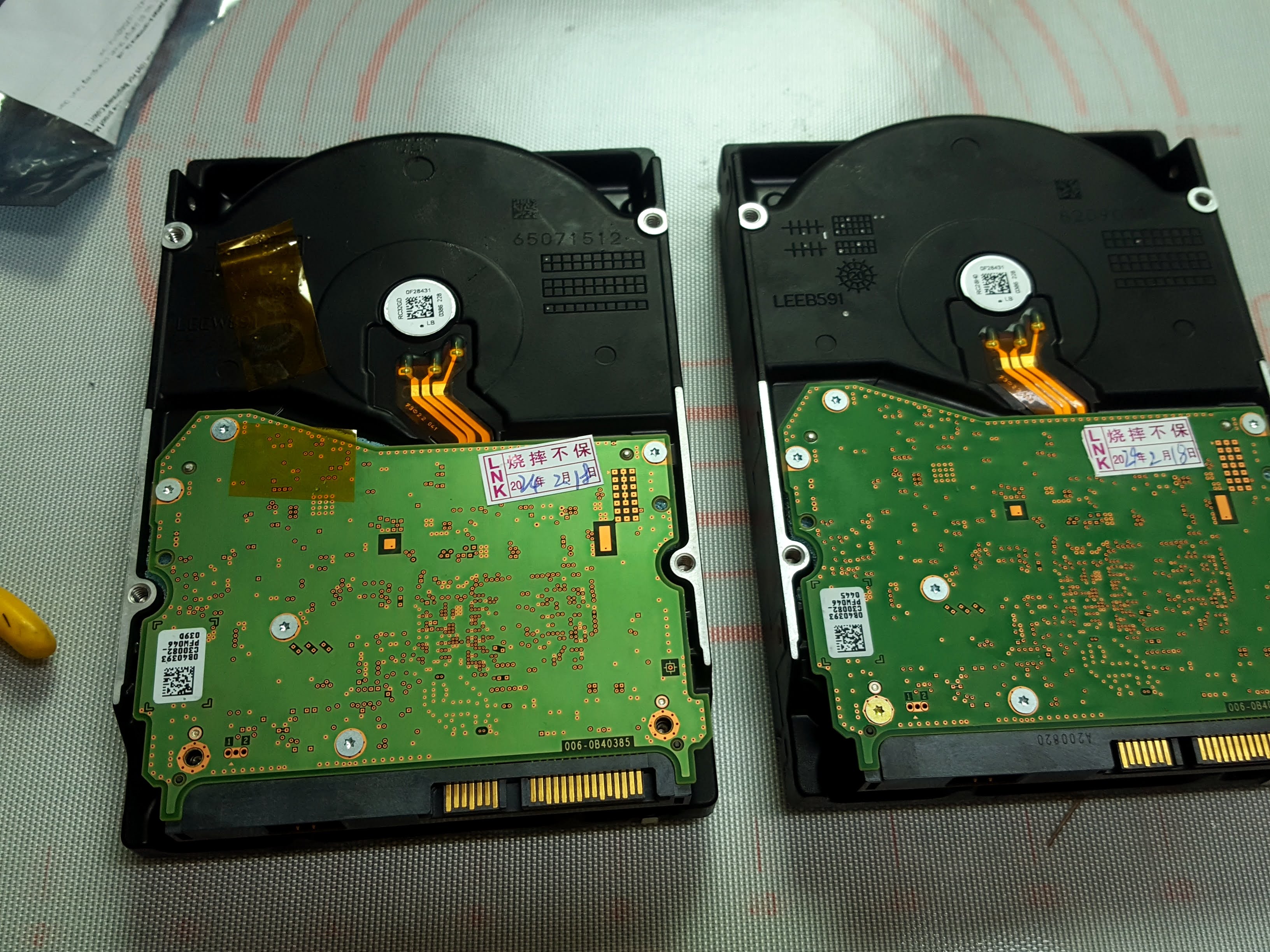

점검 및 수리하면서 서로 뒤바뀌지 않도록 한 곳에만 캡톤테이프를 붙여 표시를 해둡니다.











고정 나사를 모두 제거합니다.



728x90

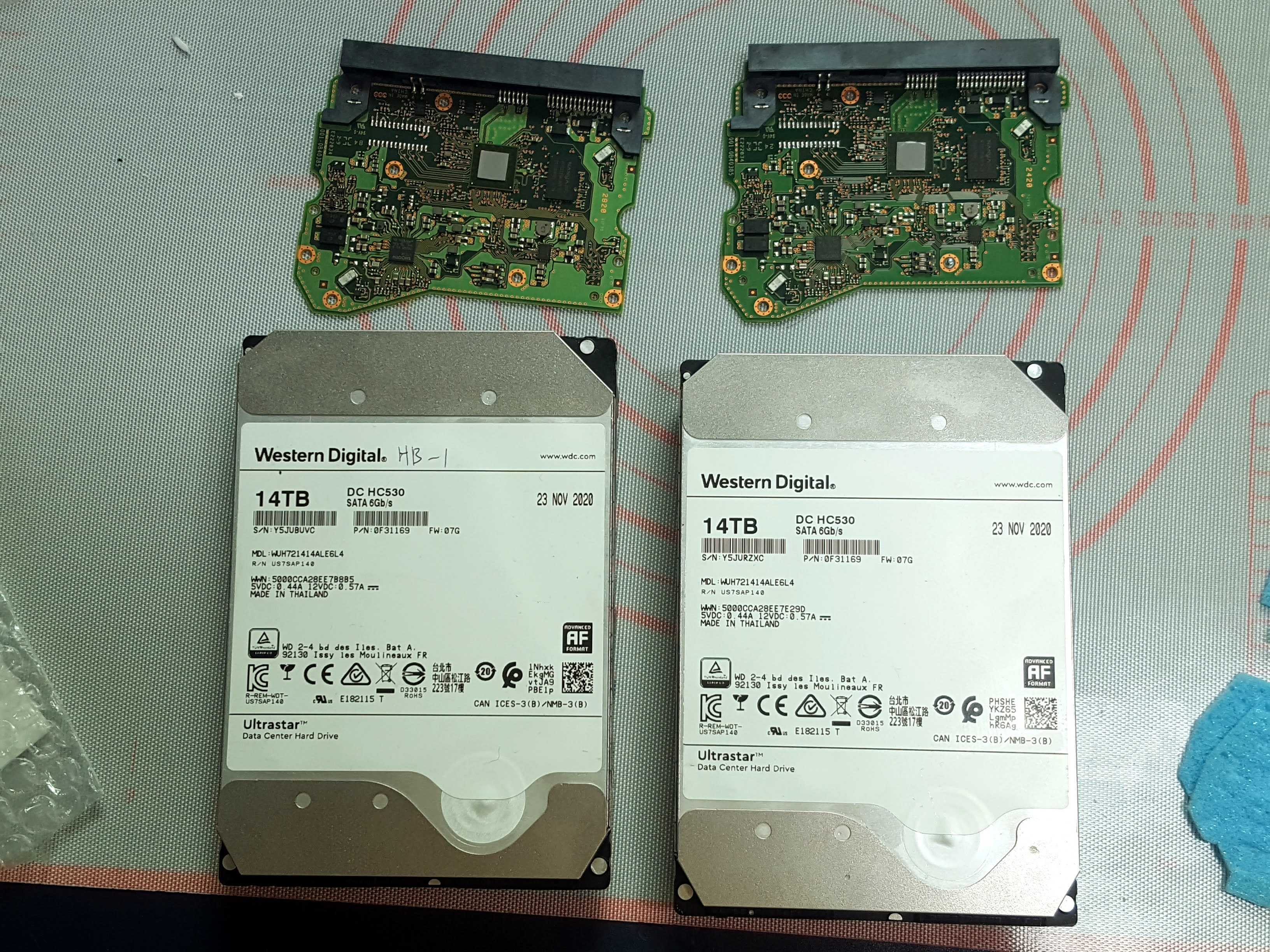

PCB 분리.

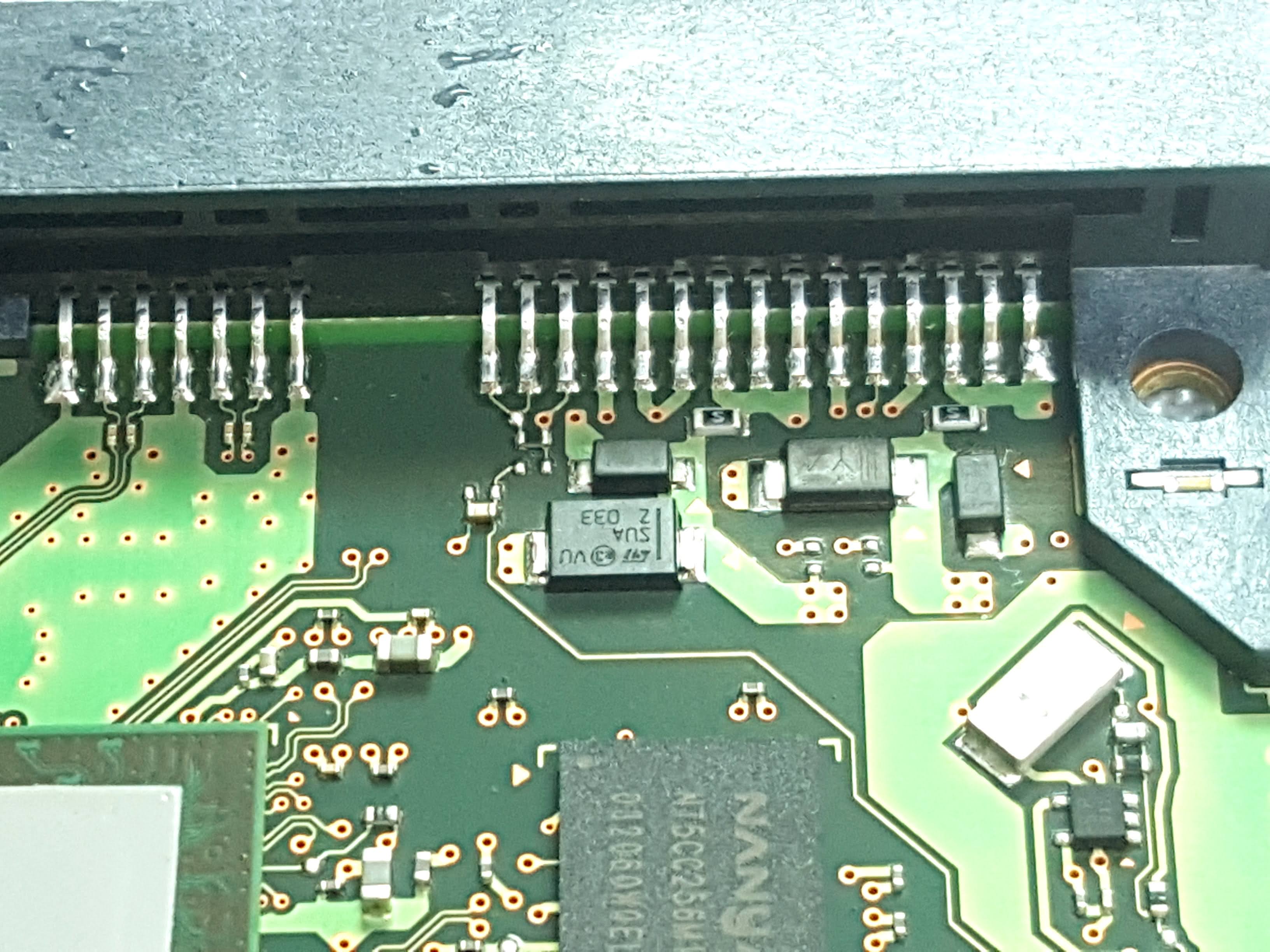

기본 점검을 합니다.

5V 라인 퓨즈 단선

5V 라인 두 다이오드 양호

12V 라인 퓨즈 양호

12V 라인 두 다이오드 양호











단선된 퓨즈를 제거하고,

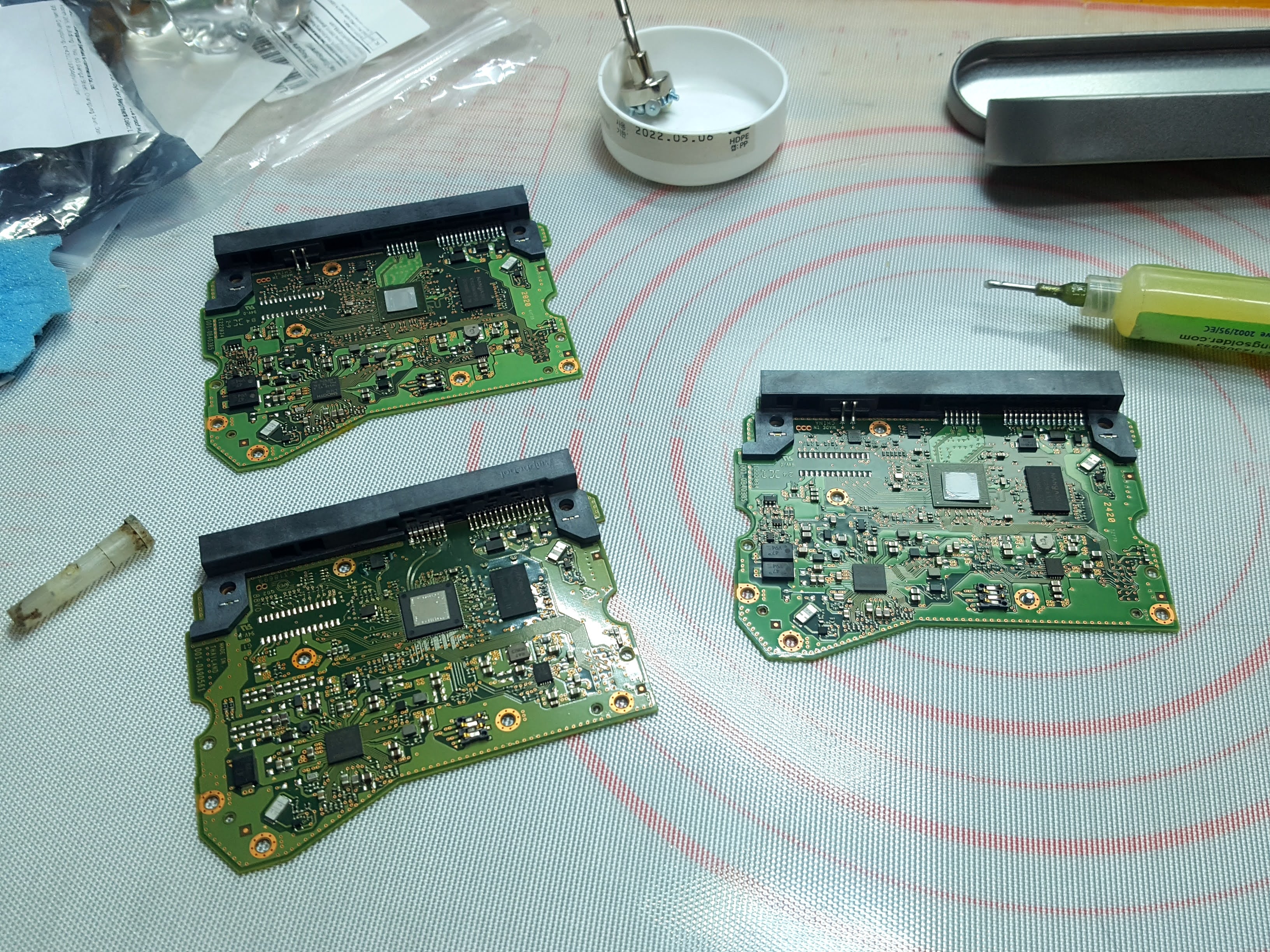

부품용 PCB에서 퓨즈를 적출 후 이식 해줍니다.









함께 온 하드디스크도 동일 불량이라 똑같이 작업해 줍니다.









내장재를 얹어놓고요.









PCB를 조립합니다.

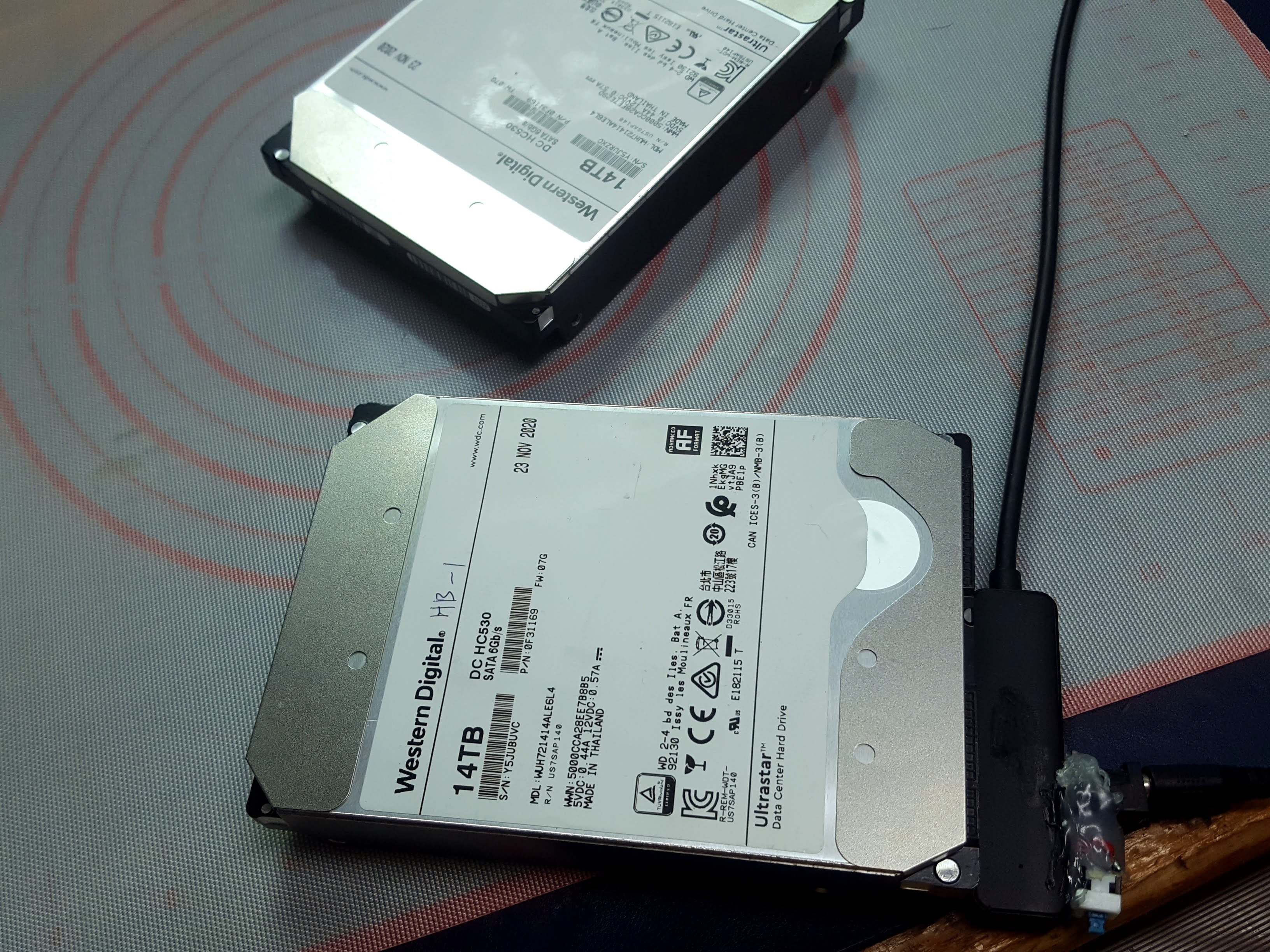

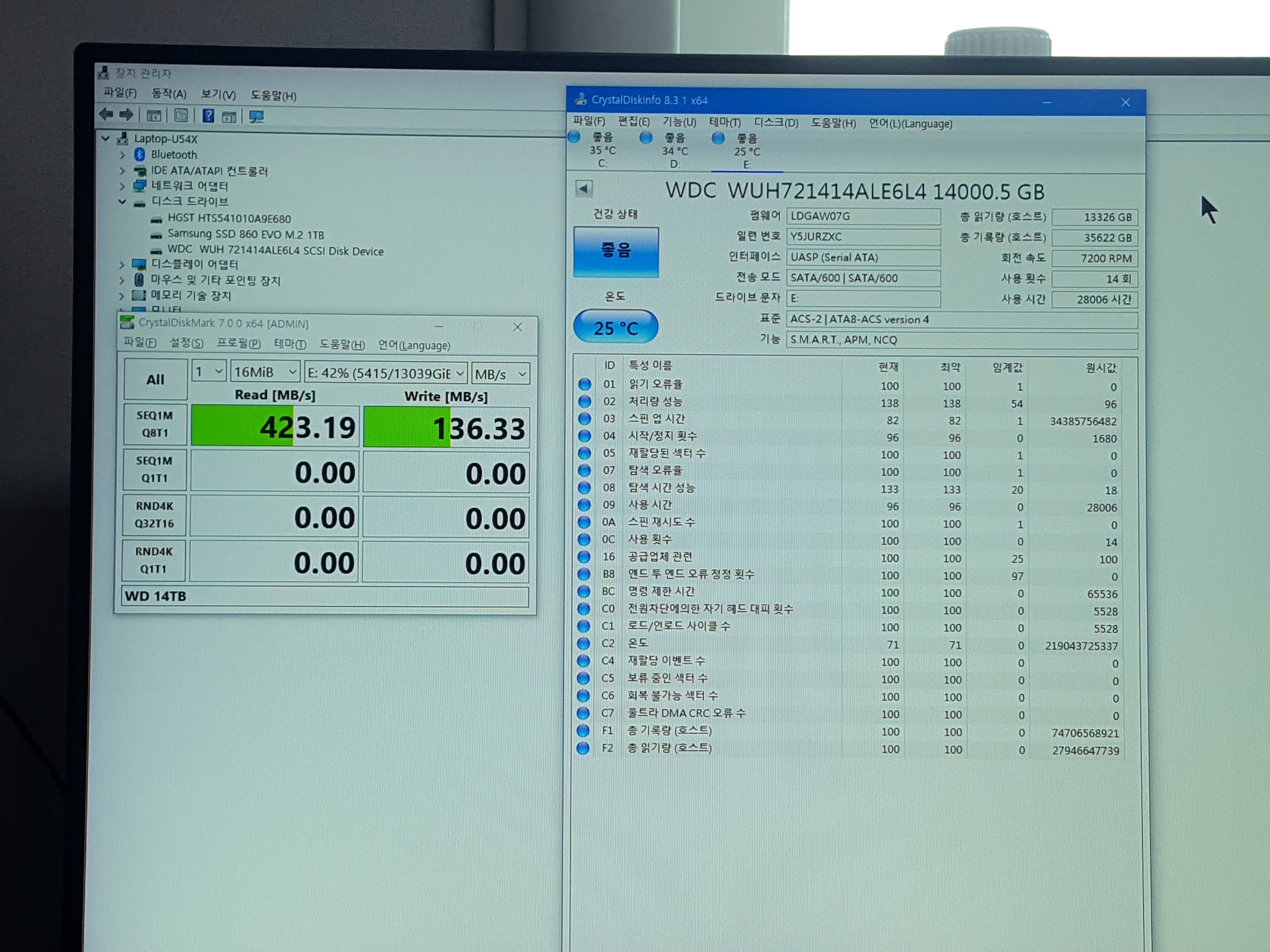

첫 번째 하드디스크









인식 확인.











두 번째 하드디스크













인식 확인

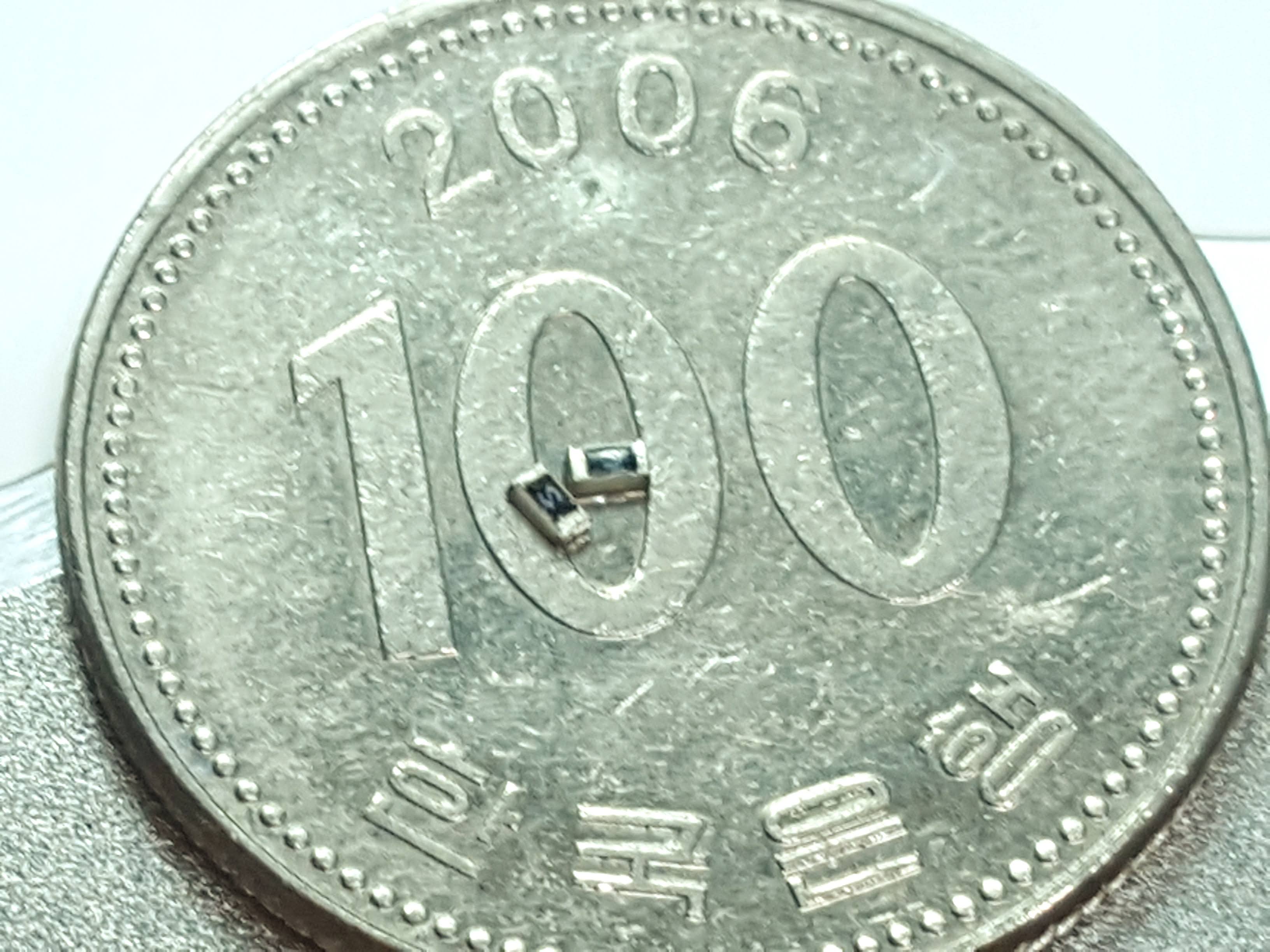

교체된 퓨즈의 크기입니다.









단선된 퓨즈 교체로 수리가 완료되었습니다.



감사합니다.
