석지*님 히타치 750GB (5K750-750) 롬칩 이식 수리

3일 메일이 옵니다.



데이터 관리용으로 사용하는 드라이브인데,

케이스를 교체한 뒤로 작동이 안 되더랍니다.

주기적 백업은 하고 있었으나, 최근 6개월치 데이터를 옮기지 못한 상황이고

동일 넘버의 PCB는 구매하셨답니다.

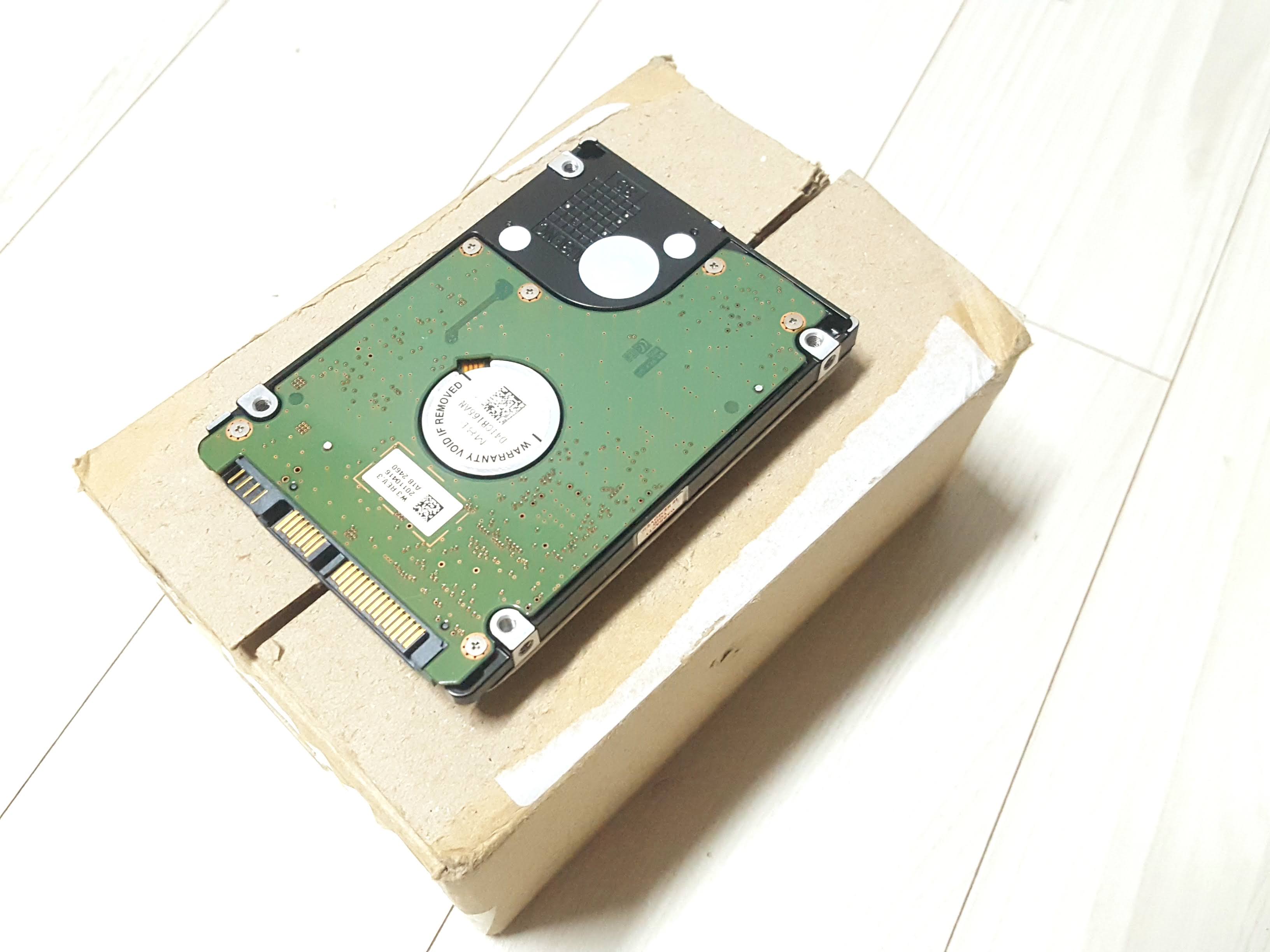

14일 스페어 PCB와 같이 도착한 실물입니다.

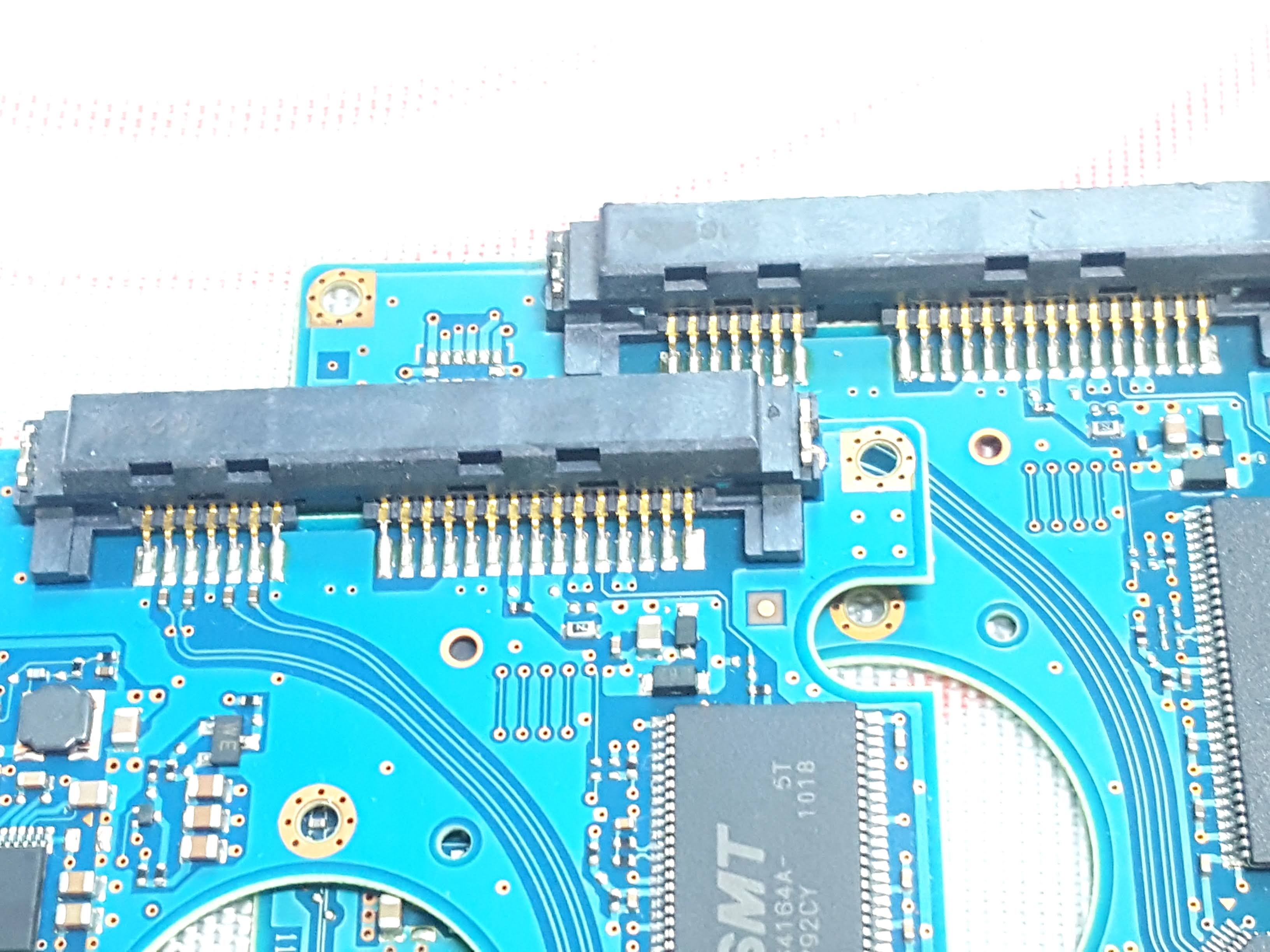

동일 PCB 맞고요.











고정 나사를 모두 풀고 PCB를 분리합니다.











전원부 기본 점검을 합니다.

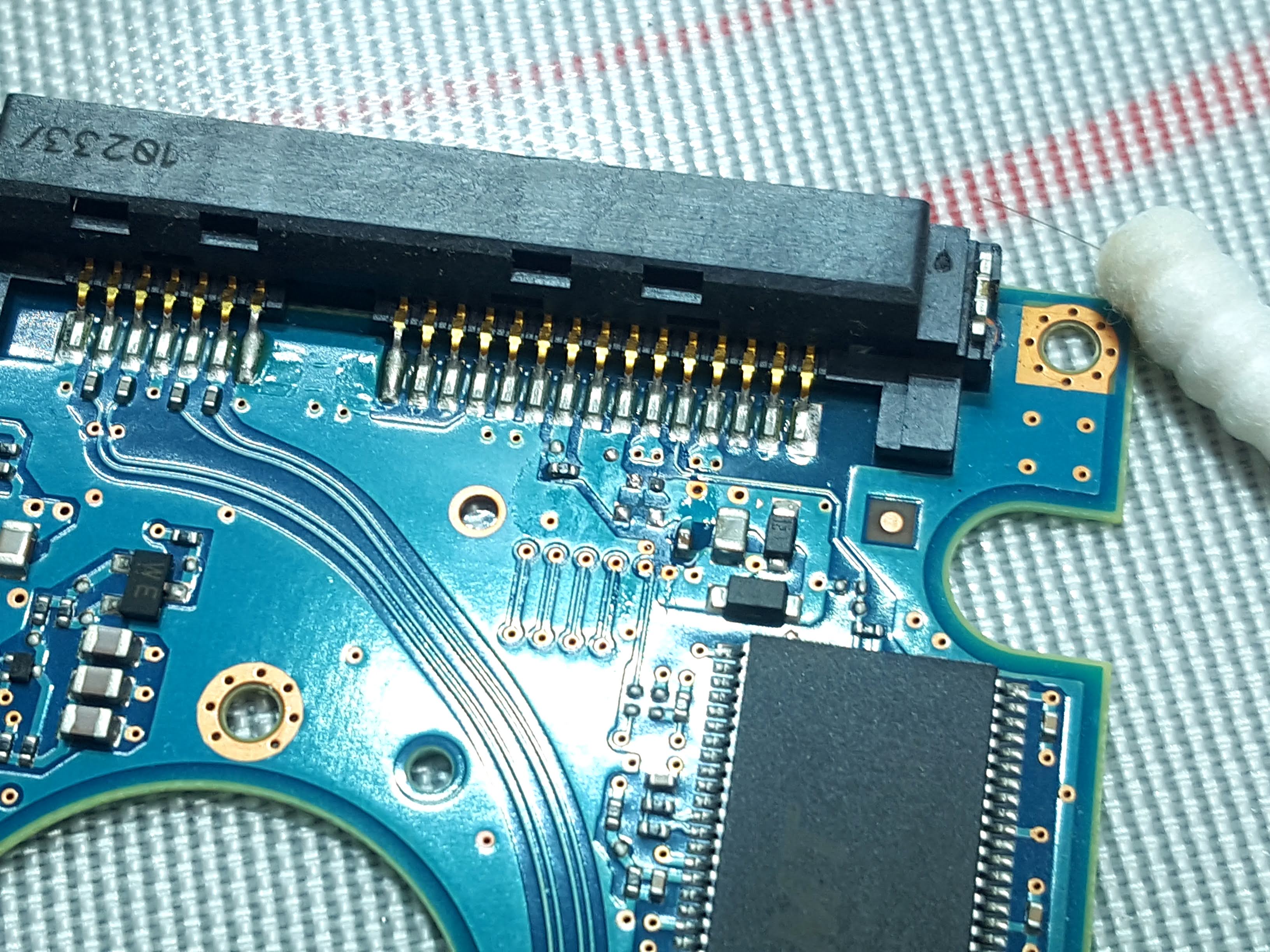

퓨즈 단선이네요.









불량 퓨즈를 제거하고,

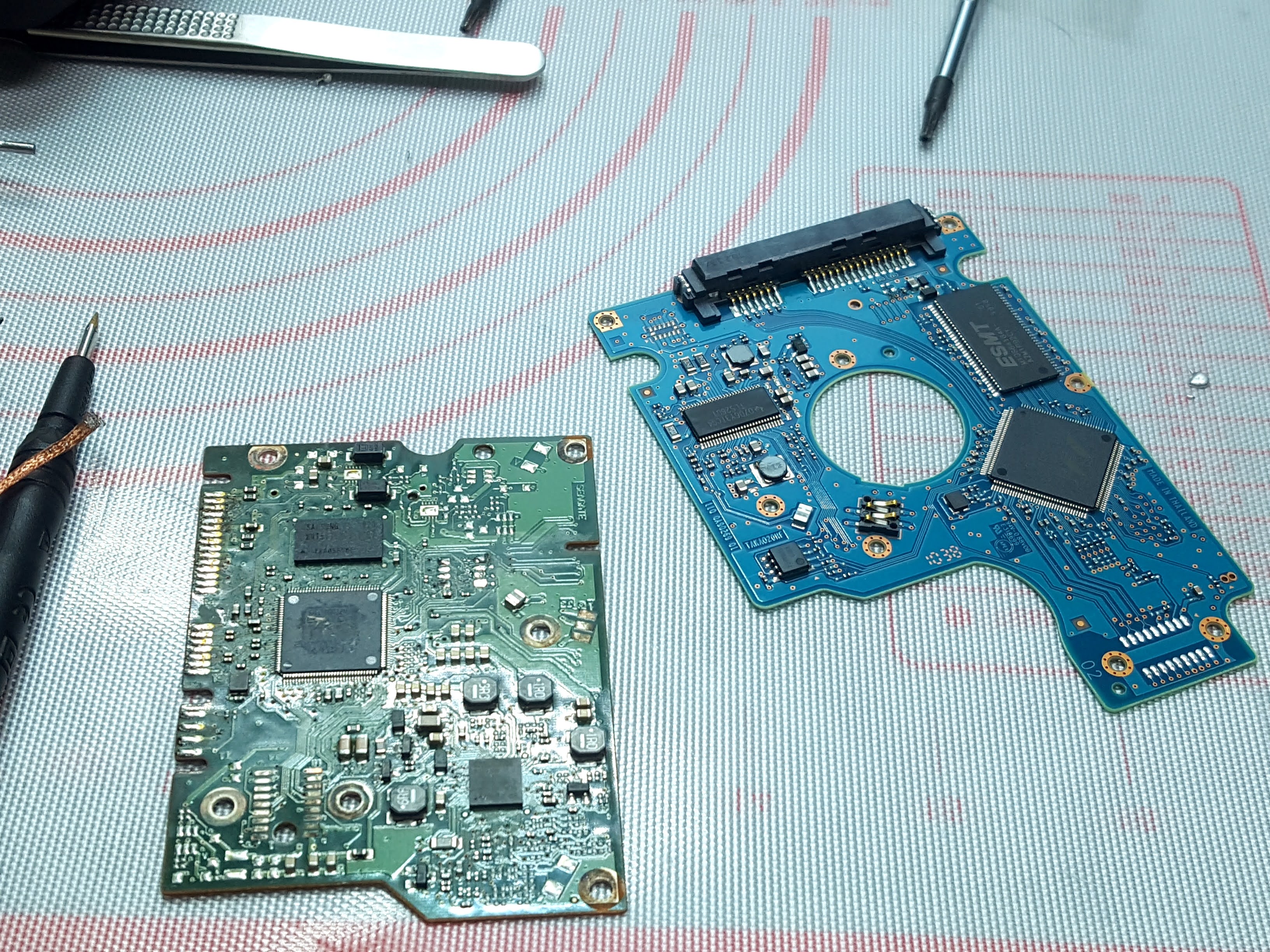

부품용 PCB에서























호환 소자를 이식 후 도통 체크를 합니다.



PCB조립 및 인식 시도.

인식이 안됩니다.

전원 자체가 들어가질 않고,

PCB만 단독으로 USB to SATA에  연결해도 정상 반응이 나오지 않는 것으로 보아,

퓨즈가 손상됨과 동시에 전원부 후단 또는 주요 컨트롤러에 손상을 입힌 것 같습니다.

728x90









원본 PCB와 스페어 PCB의 롬칩을 떼어서,









스페어 PCB에 원본 PCB의 롬칩을 이식 실장합니다.









V표시가 있는 롬칩이 스페어 PCB의 롬칩입니다.









USB to SATA를 연결합니다.









인식은 되나,









정상 사용이 안됩니다.



이런 증상은 헤드 커넥터 접촉불량, SATA 데이터라인 접촉불량이어도 나타나는 증상이라,

각 접점들을 세척 후 닦아도 별 소용이 없었습니다.





헤드 문제라 추정됩니다.





살짝 애매했던 것은 박스 크기인데요.

단정 지을 수 있는 부분이 아니라서..









롬칩 이식으로 인식은 되지만,

헤드 문제로 정상 사용이 불가능하여,

필요하시다면 헤드 수리가 가능한 전문점에 맡겨 수리를 받으셔야 할 것 같습니다.



감사합니다.



결과가 좋지 못헤 안타깝네요.
