김성*님 WD 10TB (WD100RMAZ) SATA 커넥터 이식 수리

14일 메일이 옵니다.



커넥터 파손으로 수리가 가능하겠냐는 문의였고,

마침 동일 사출의 커넥터가 있어 완벽 복원이 가능하겠다 싶어서 보내 주시라 말씀드렸네요.







16일 정오쯤 도착한 실물입니다.









파손 부위입니다.















시스템 연결로 초기 인식을 확인합니다.











PCB를 분리 후









파손된 커넥터 제거.









남은 구조물도 제거합니다.





728x90









전체 사출 모양은 동일하나,

점퍼핀이 없습니다.(일반적으로 사용되는 부분이 아니다 보니 없어도 무방)











재사용해야 하니 아주 깔끔하게 떼어내야 합니다.











깨끗하게 적출했습니다.









커넥터가 파손되어 제거한 PCB에









온전히 떼어낸 커넥터를 실장 합니다.

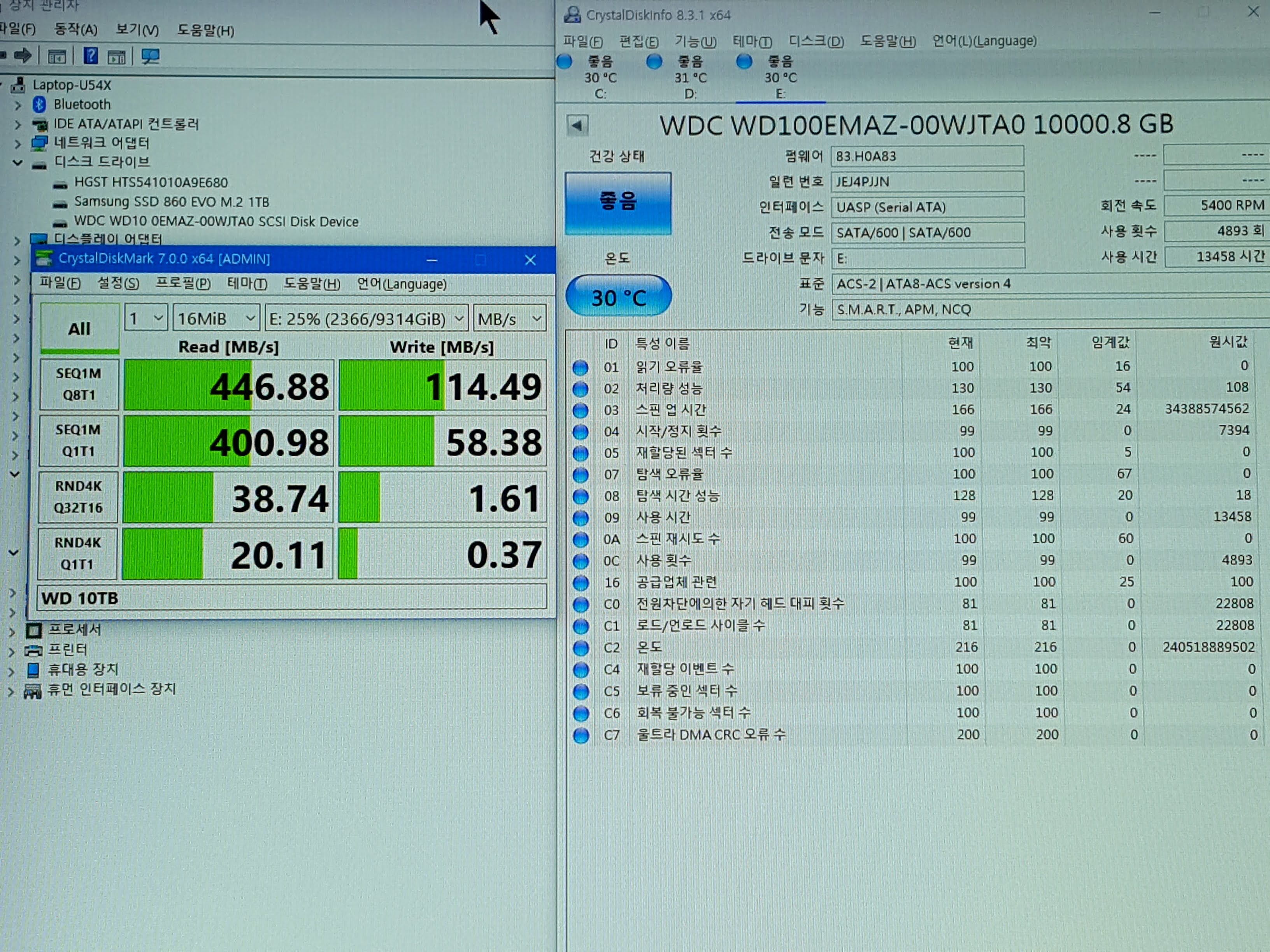

시스템에 연결 후 최종 인식을 확인합니다.











WD100EMAZ 모델의 SATA 커넥터 이식이 완료되었습니다.



감사합니다.
