황호*님 삼성 840PRO 512GB (MZ-7PD512) SATA 커넥터 수리

30일 메일이 옵니다.





핀이 밀려들어간 것을 보니 땜이 떨어진 것 같고 분해 후 핀을 원복 하고 인식 확인 후에 커넥터 교체를 진행한다 답장했습니다.

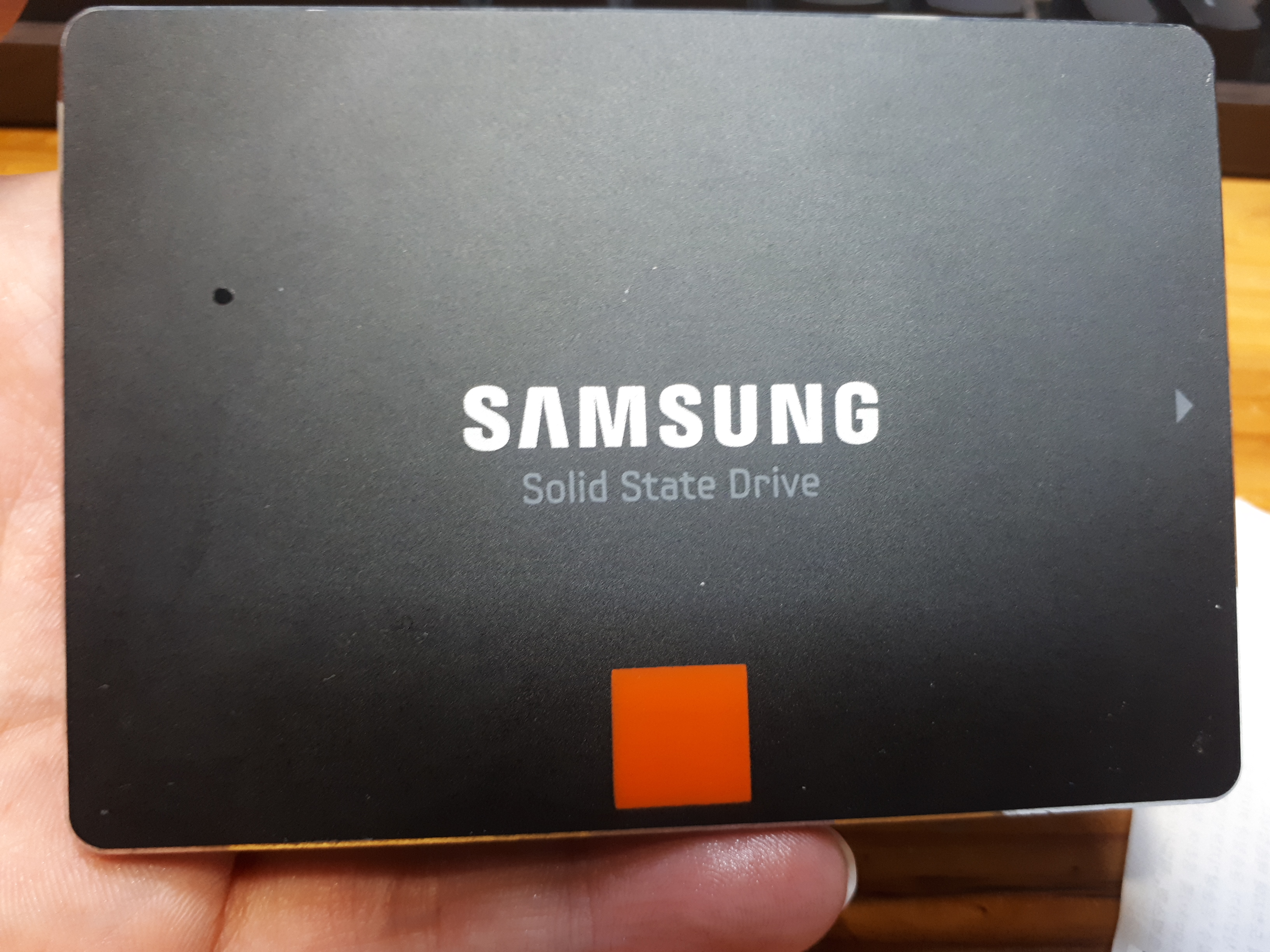

오늘 (2일) 도착한 실물입니다.

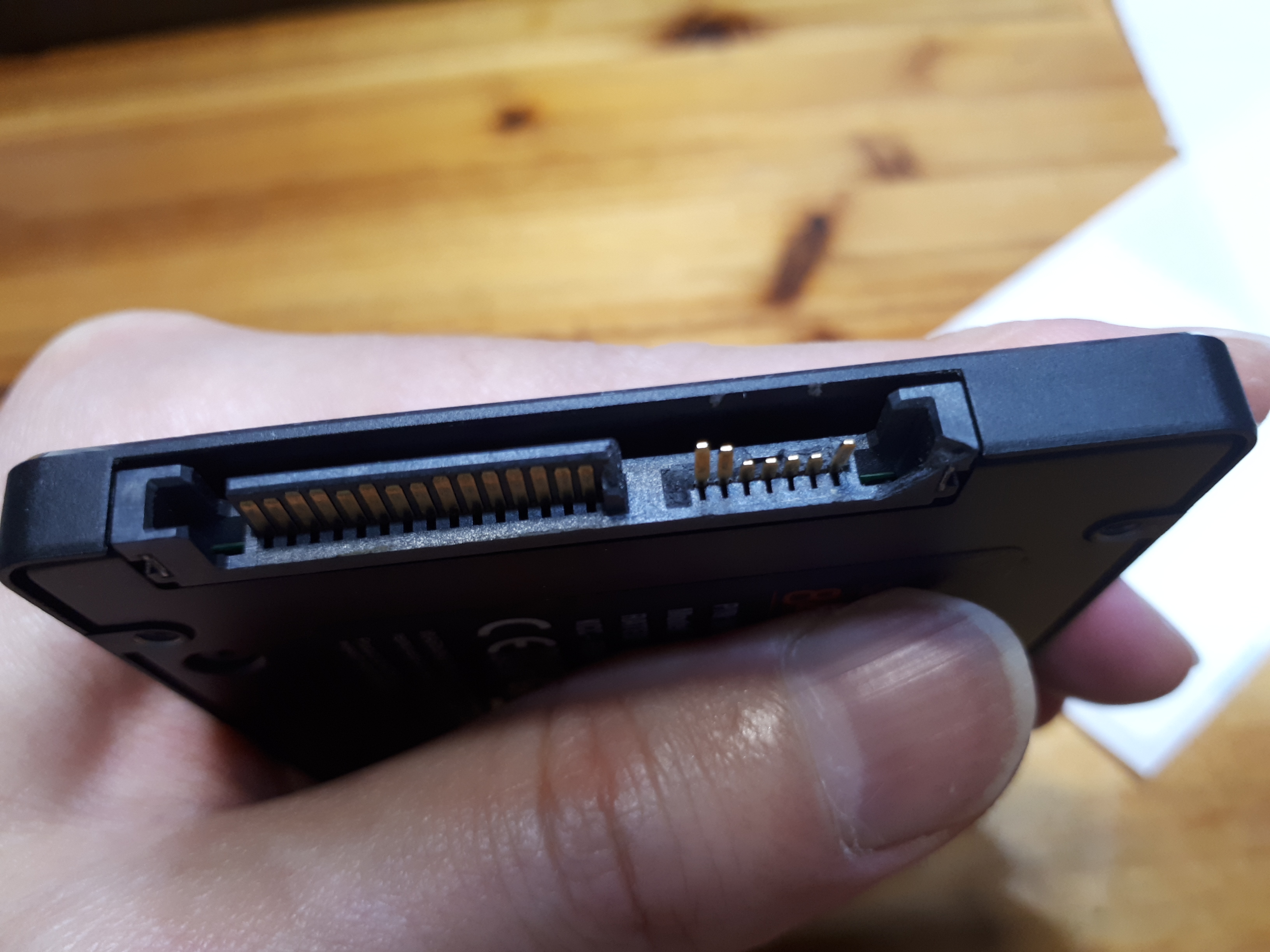

2,3,4,5번 핀이 밀려 들어갔습니다.







분해를 합니다.









핀이 밀려 내부에서 꺾여있네요.

예상과 달리 떨어지진 않았습니다.(간당간당)







조심조심 밀고 당겨서 밀려 들어간 핀들을 끄집어냅니다.







USB to SATA 연결로 인식 확인

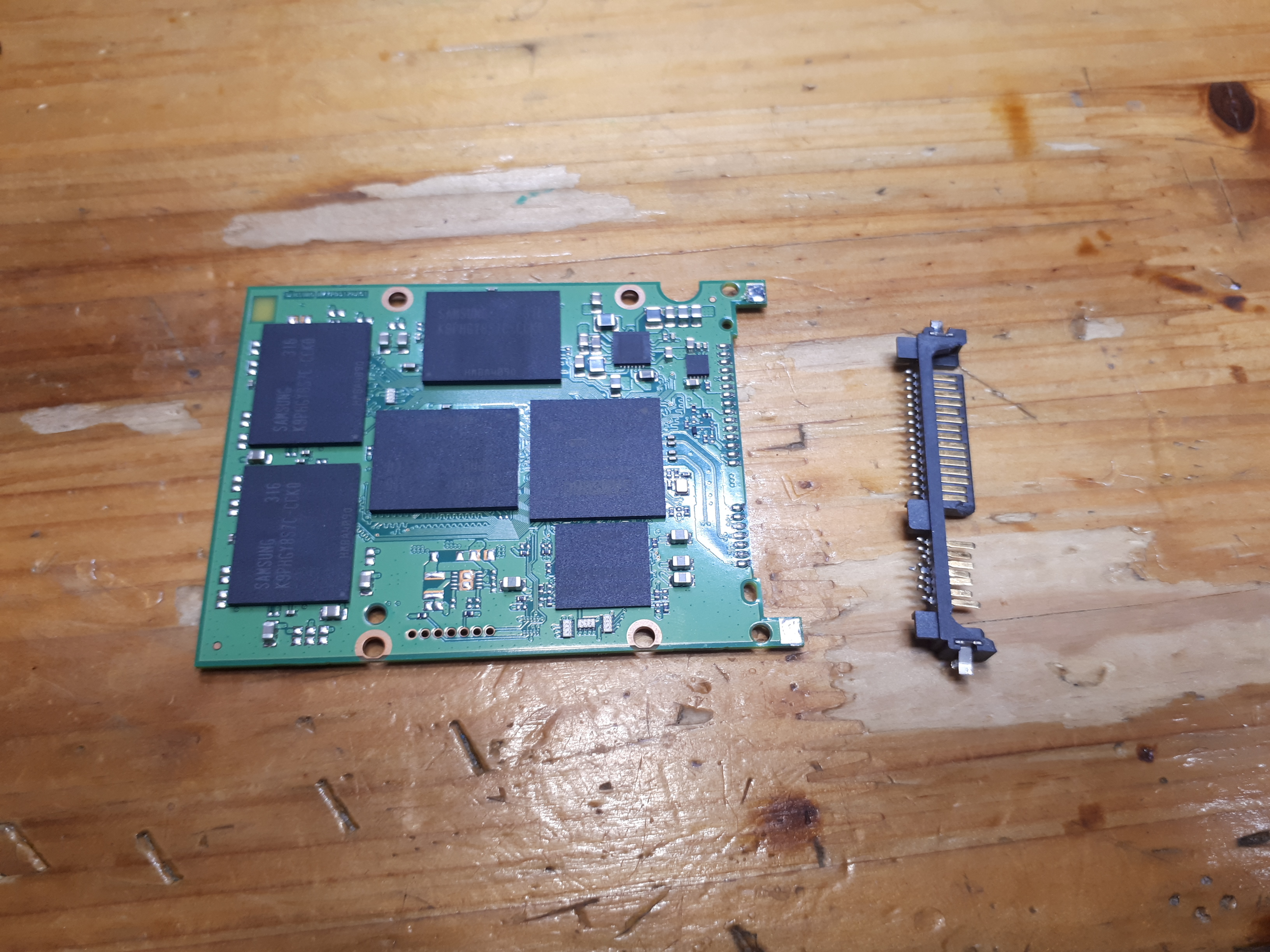

파손 커넥터를 제거합니다.

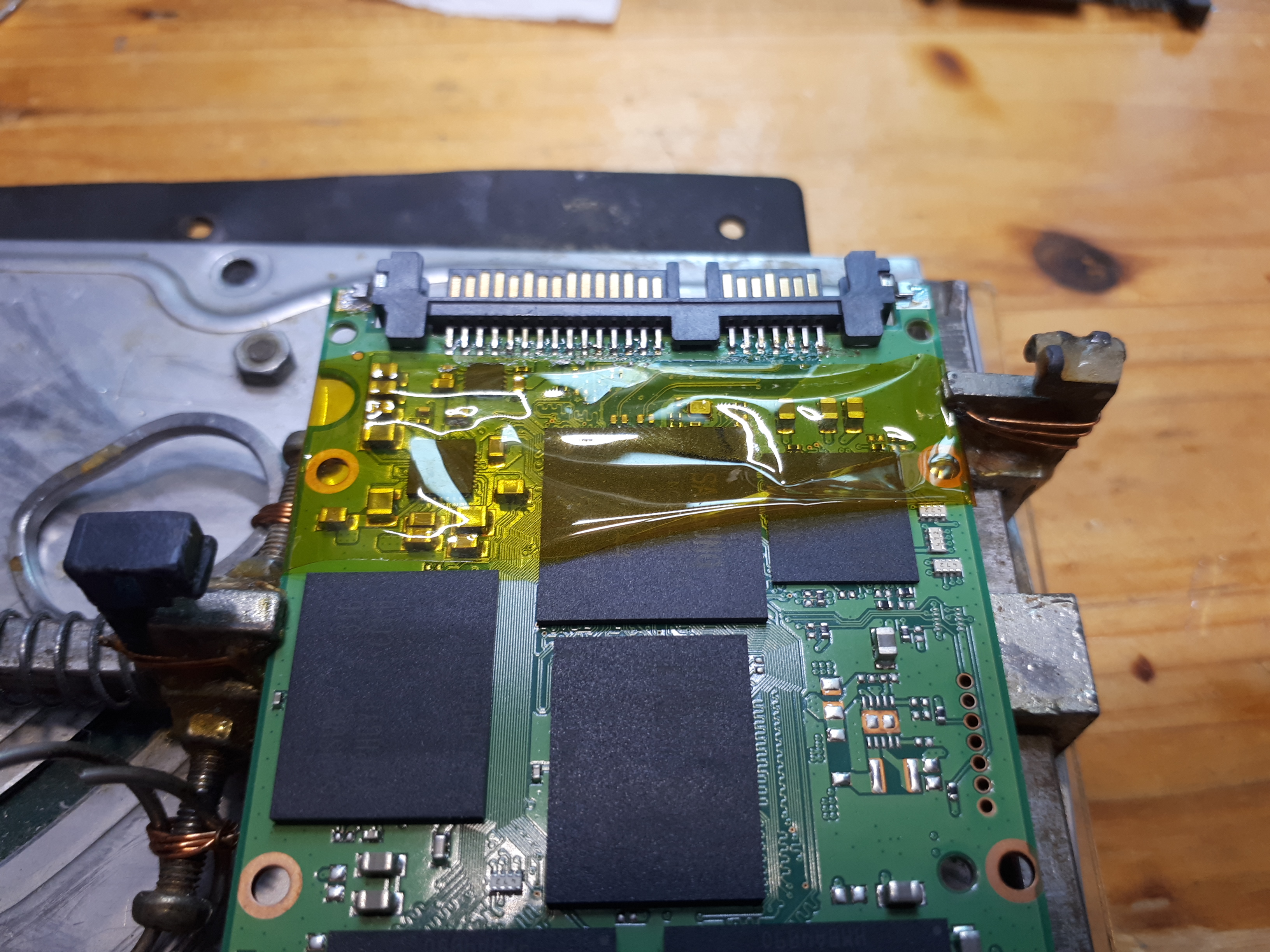

캡톤 테이핑 후 PCB 바이스에 고정

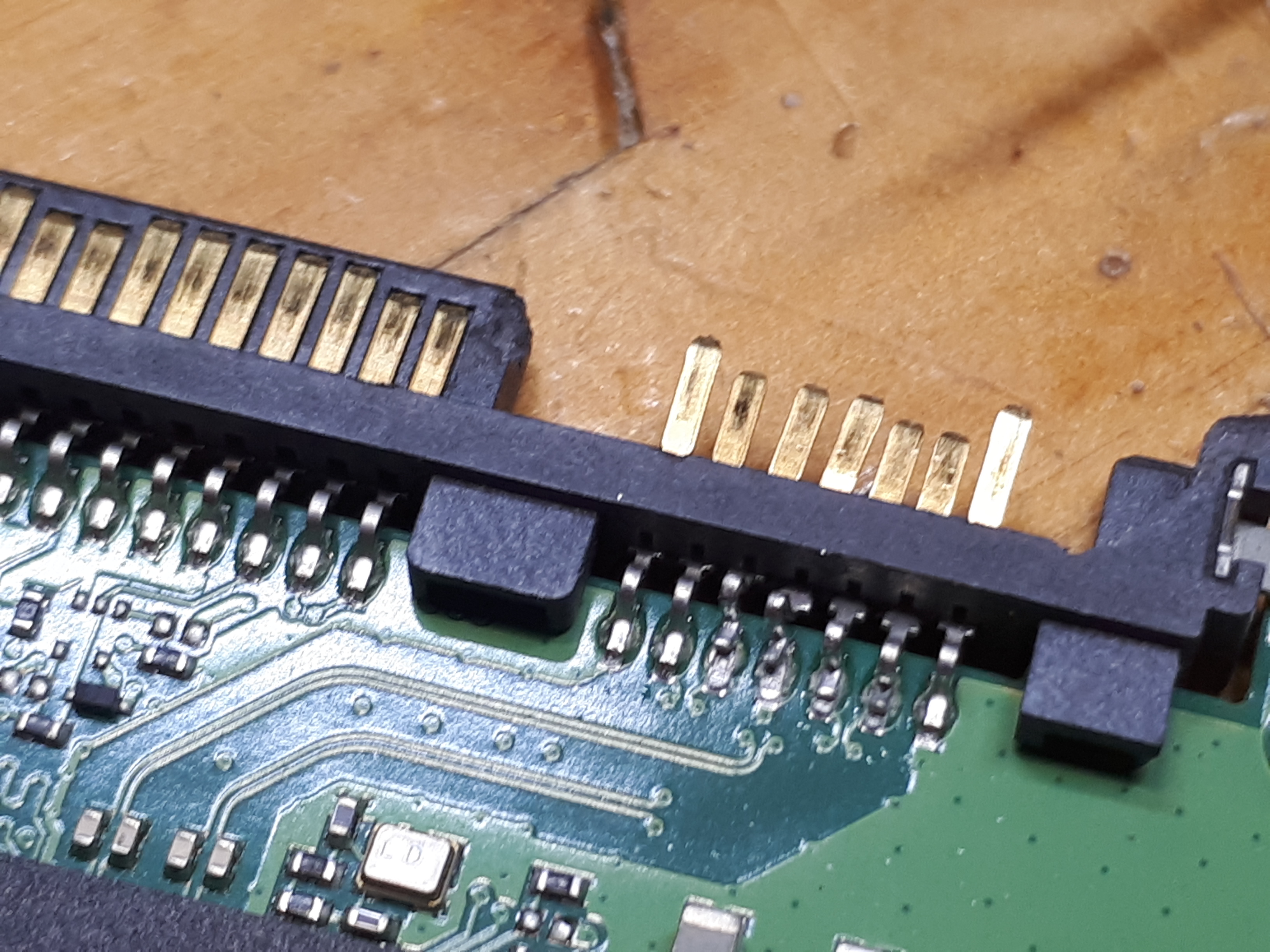

실장면을 정돈하고 새 커넥터를 준비합니다.

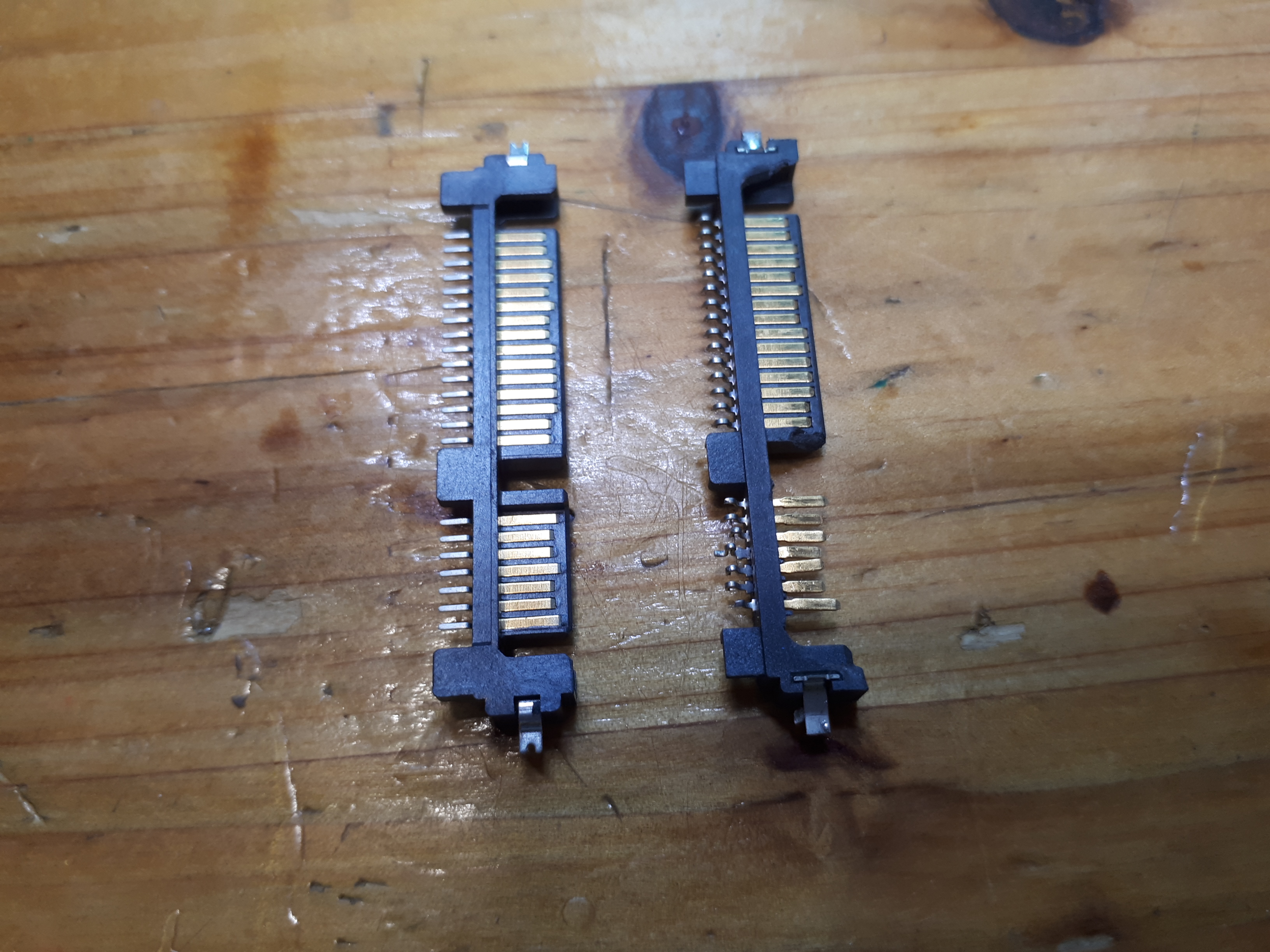

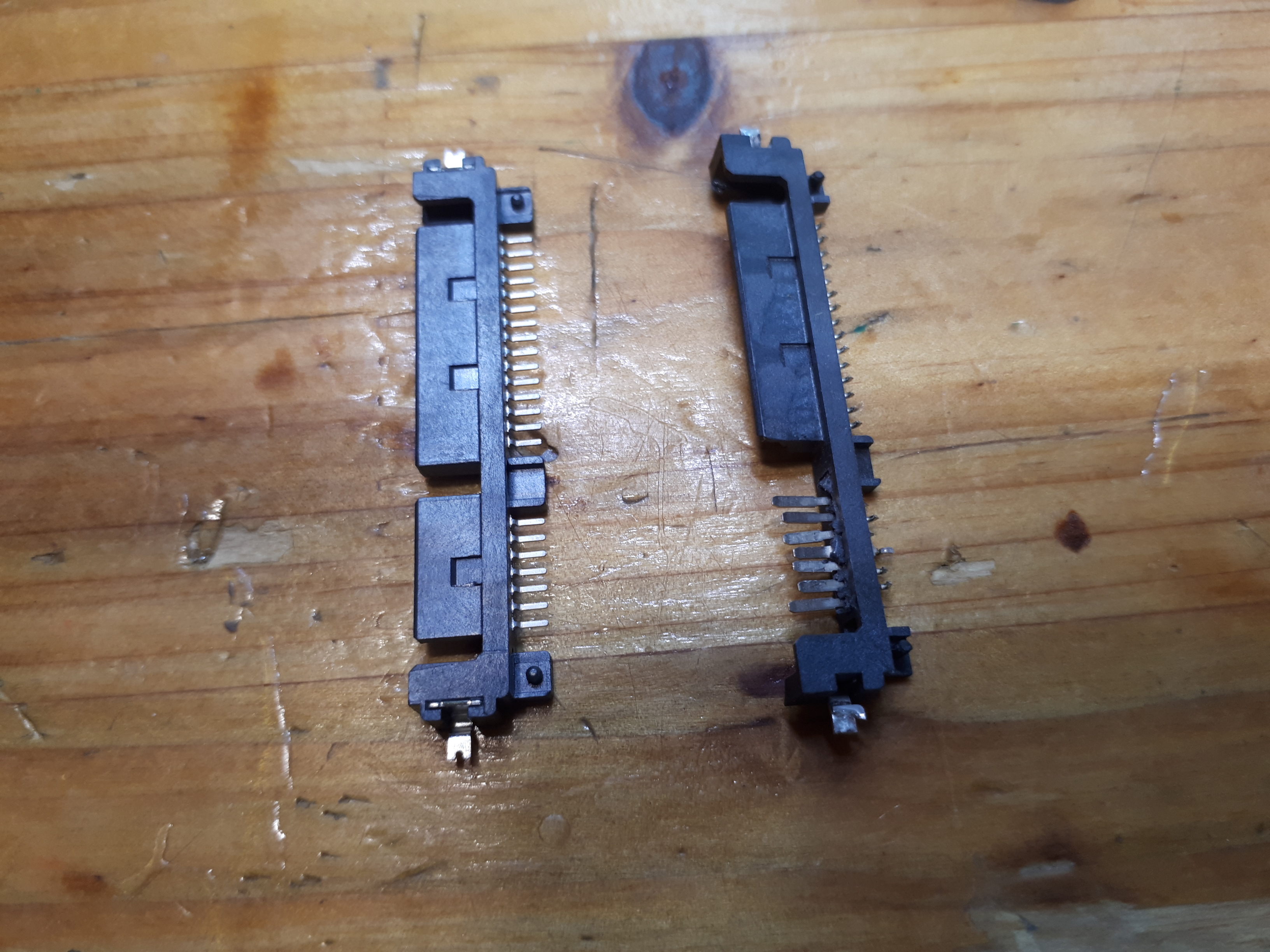

새 커넥터와 파손 커넥터 비교입니다.



728x90





새 커넥터를 실장 합니다.









누드 상태로 USB to SATA 연결로 인식을 확인합니다.











오프셋 핀을 납으로 메우고 조립을 합니다.









최종인식 확인을 해야 하는데........

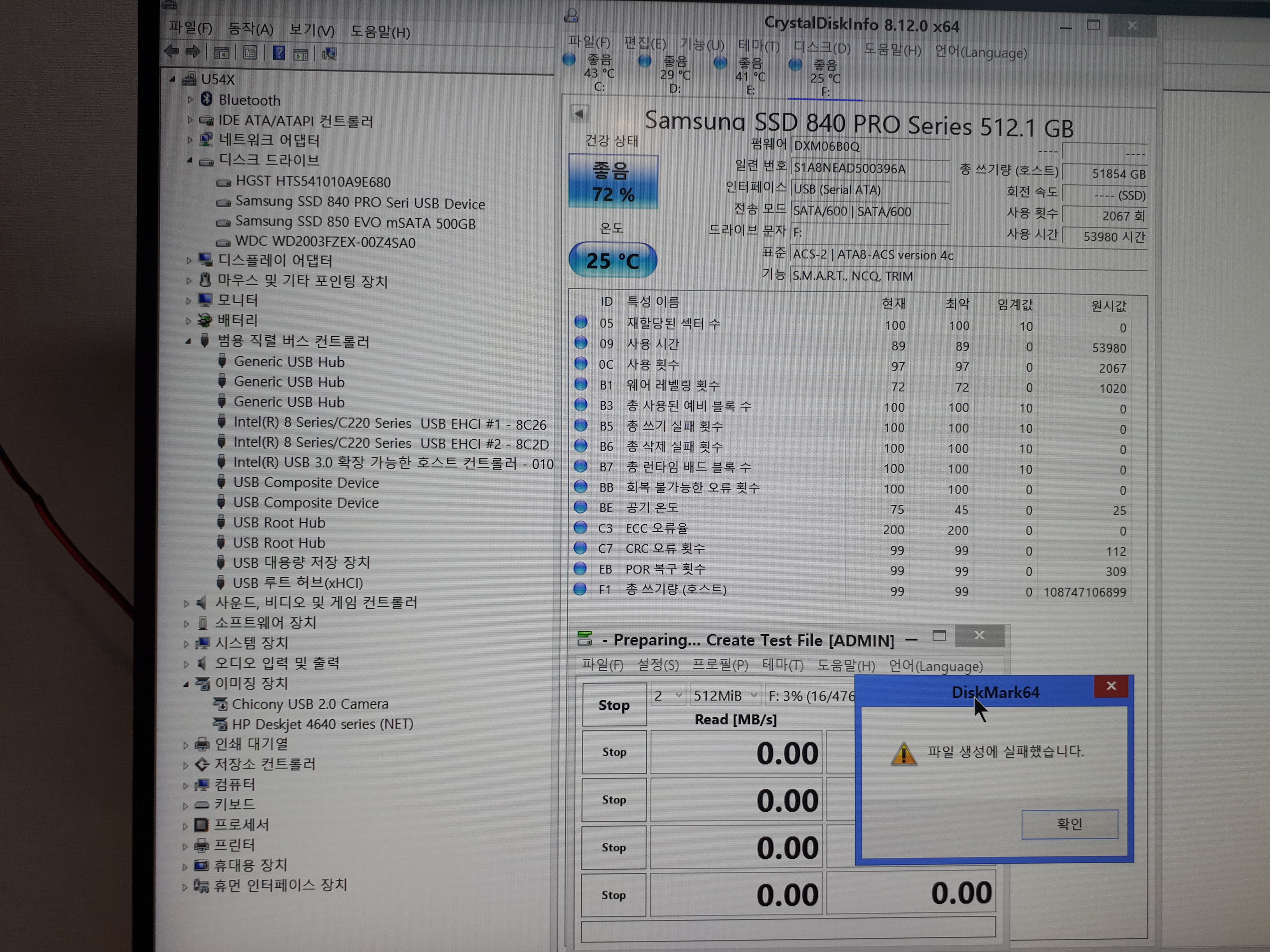

벤치마킹에 필요한 파일을 생성하지 못합니다...







HDTune의 파일 벤치마크도 마찬가지였습니다.

그냥 일반 벤치마킹으로 마무리........



마치 디스크에 쓰기 금지가 걸려있는 듯했습니다.





디스크 오류 검사 후 문제점이 발견되어 수정을 했답니다.

(캡처 못 함...)



최종 인식 확인입니다.









삼성 840 PRO 512GB SSD의 커넥터 교체가 완료되었습니다.



감사합니다,
