불면증님 WD GREEN 240GB SATA 커넥터 수리

6일 메일이 옵니다.



커넥터가 부러졌답니다.

수리가 될 거란 믿음으로 동의서 미리 출력하셨다고..

헐 ㅠㅠ









13일 오늘 정오쯤 받았는데요.

박스가 짓눌렸습니다.





WD GREEN실물입니다.

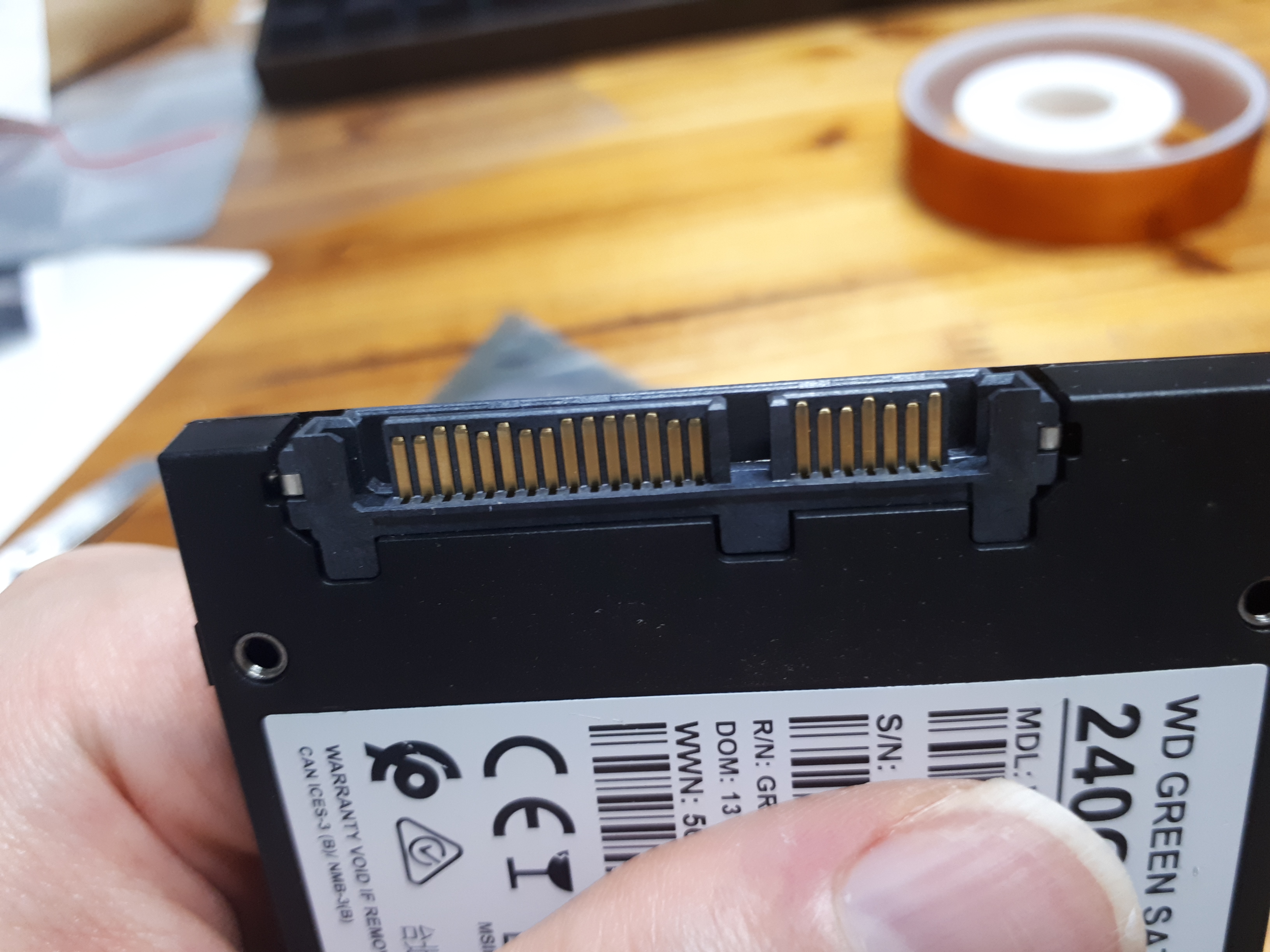

커넥터 상태입니다.









핀 정렬 후 USB to SATA를 연결합니다.







인식을 확인합니다.





728x90





무나사 하우징입니다.





앞면,









뒷면

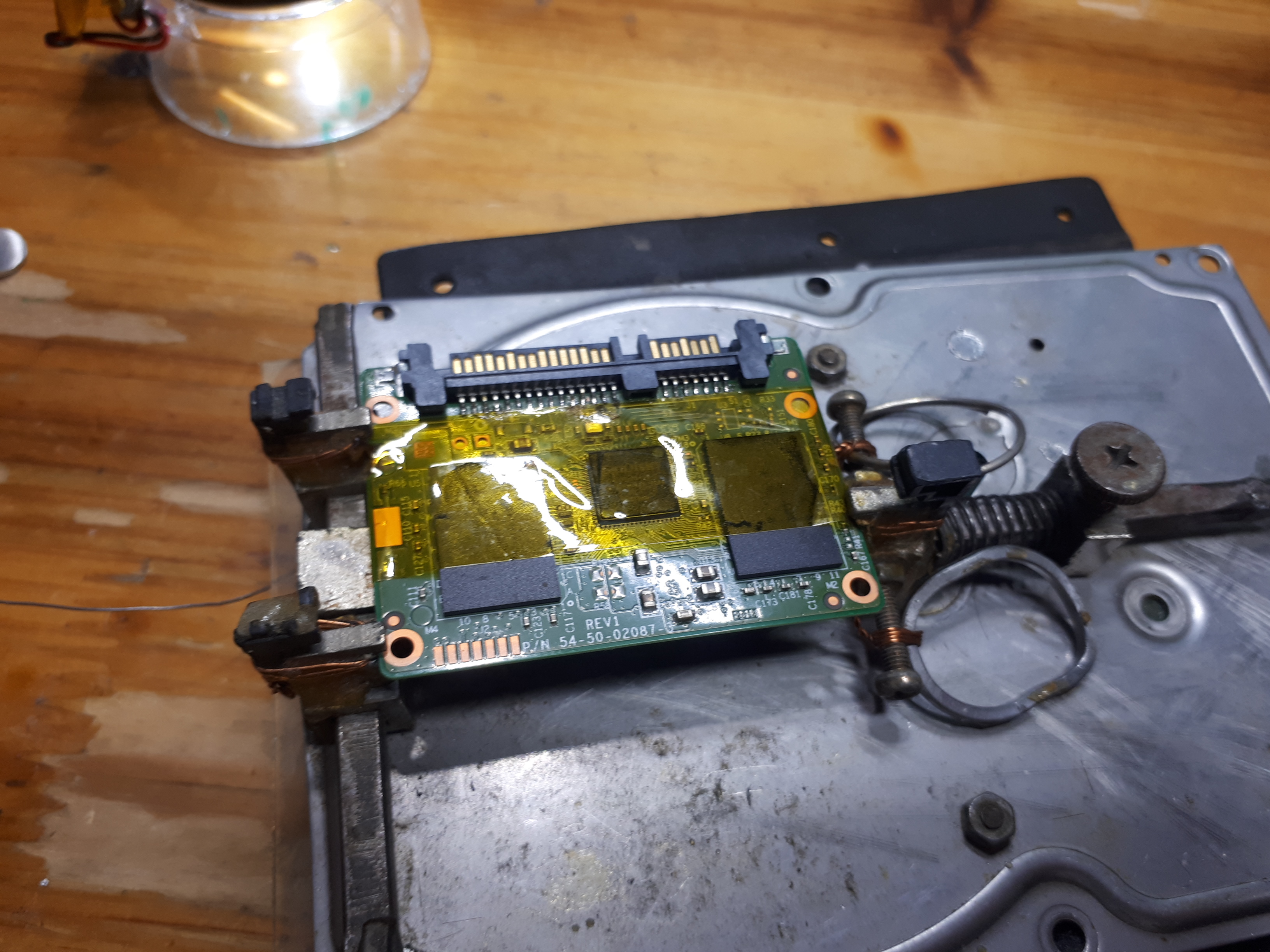

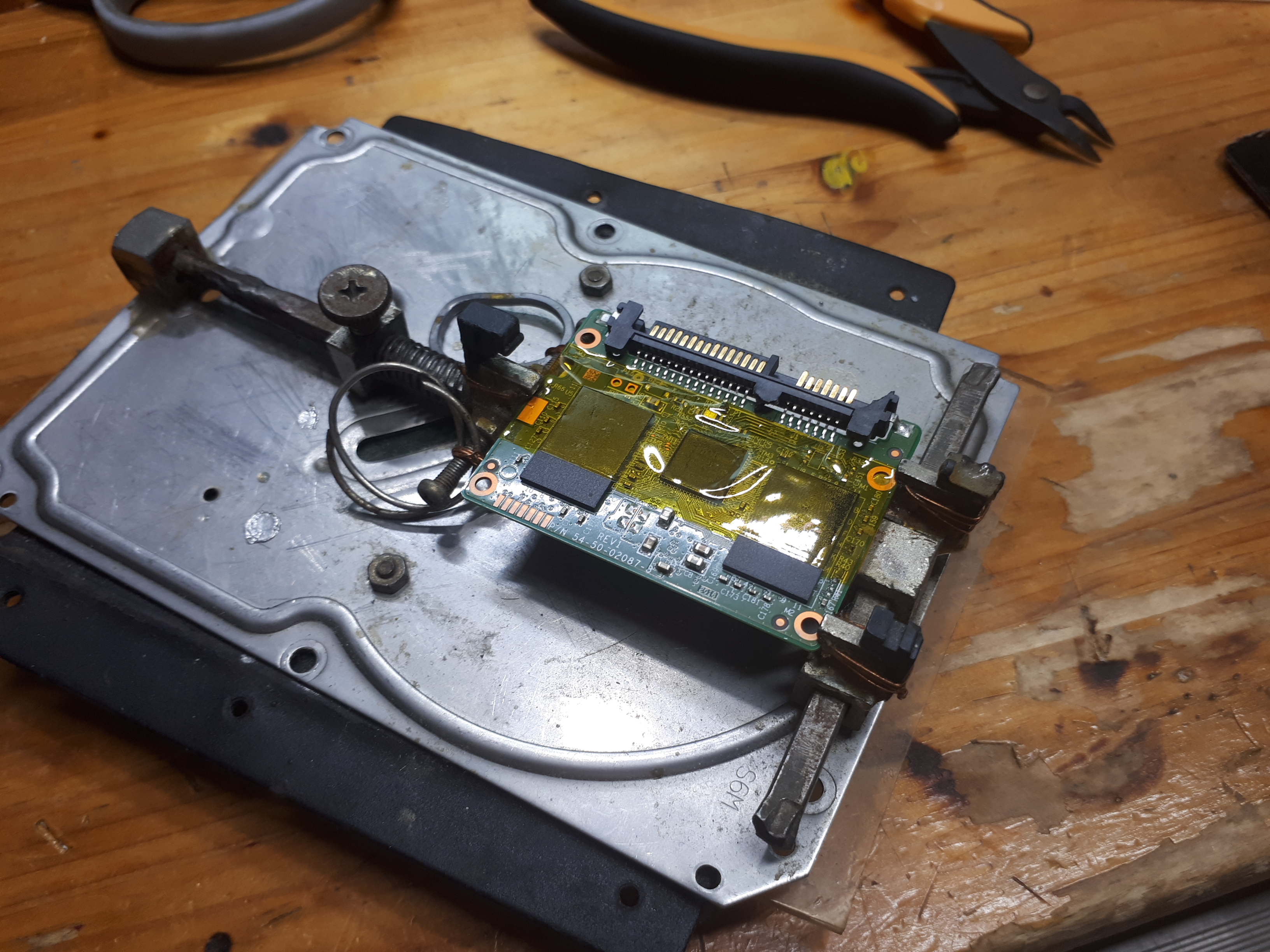

캡톤 테이핑 후 PCB바이스에 고정,













파손된 커넥터를 제거합니다.

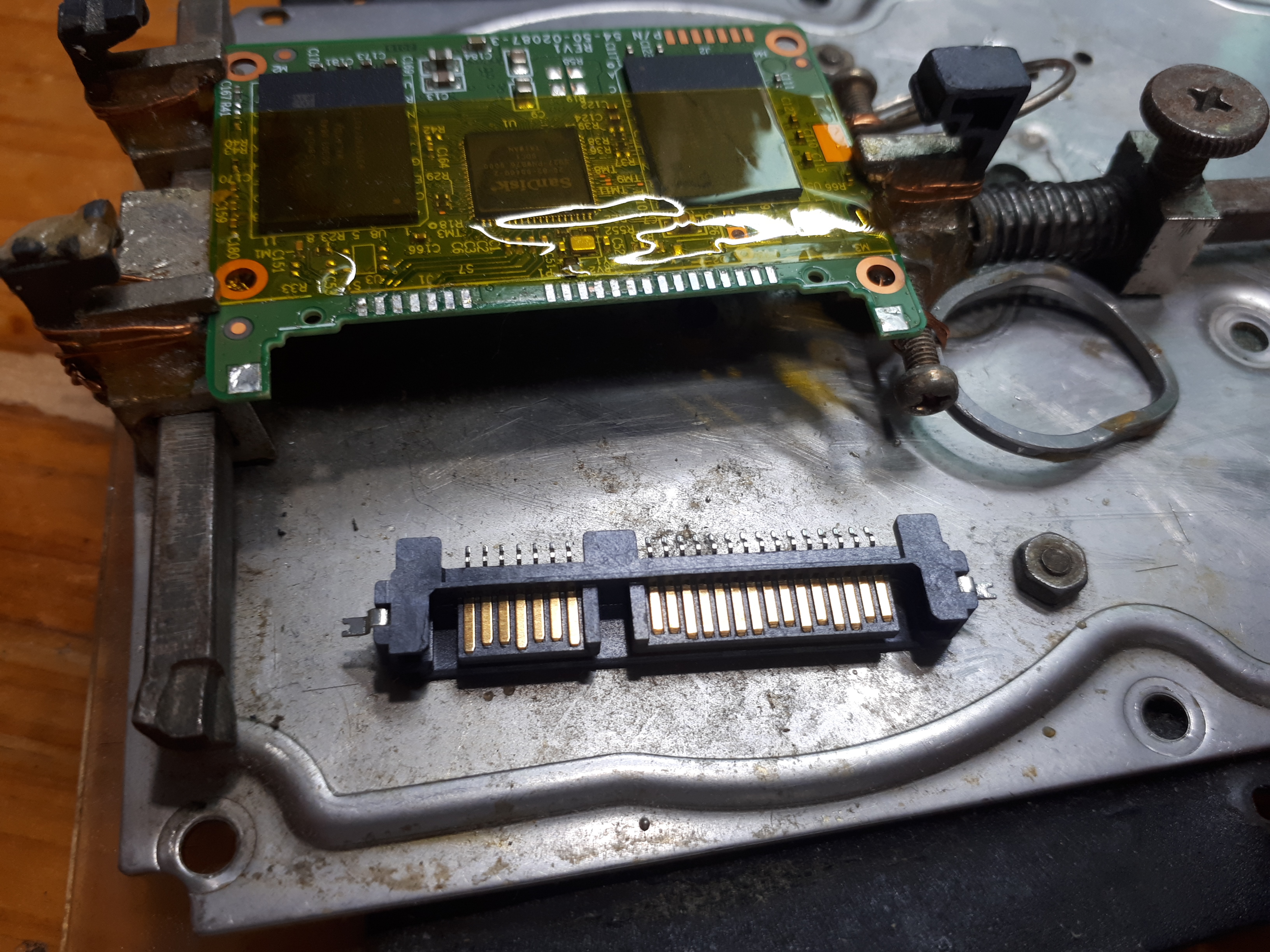

실장면을 정돈하고 새 커넥터를 준비합니다.

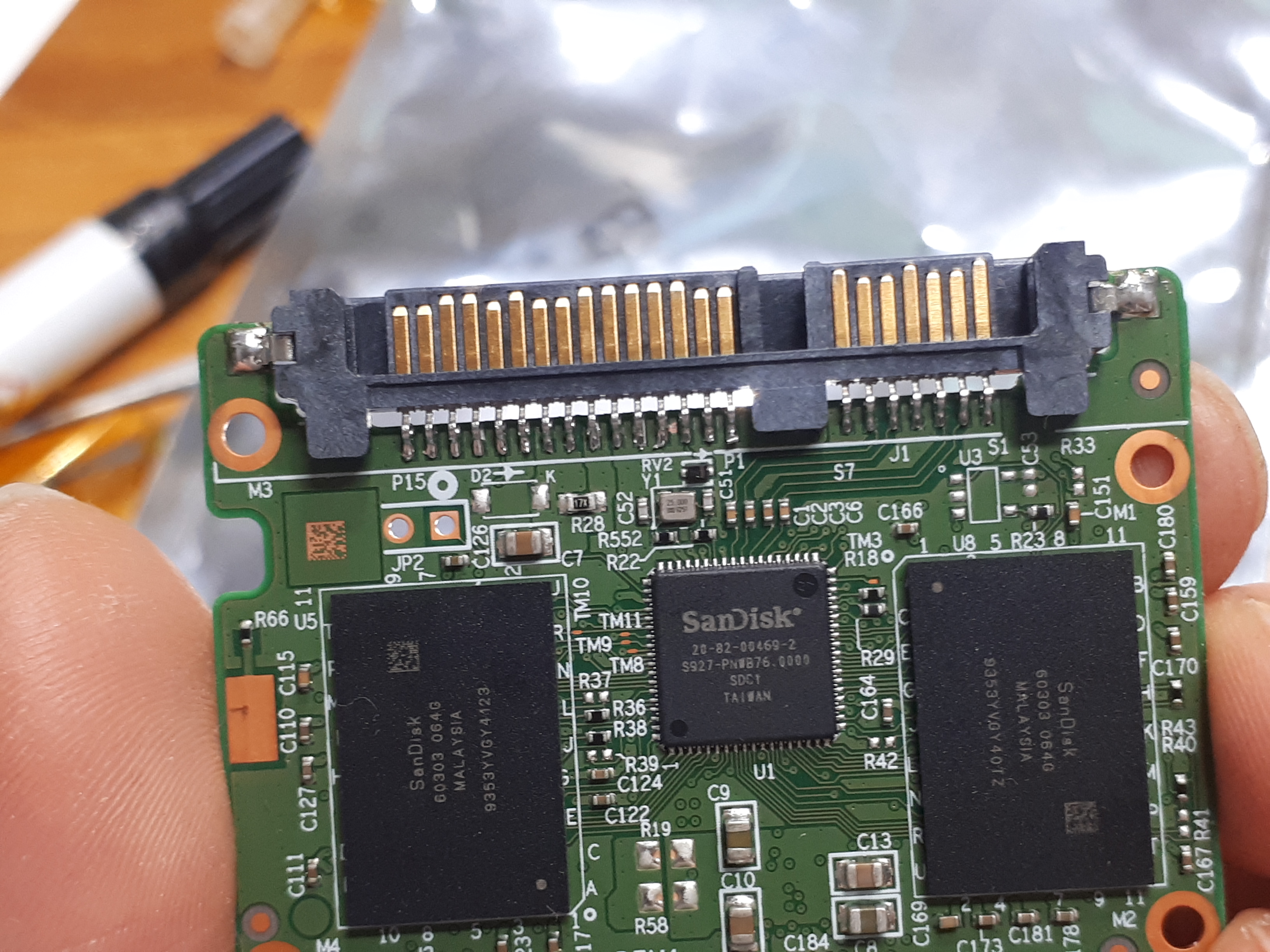

새  커넥터를 실장 합니다.

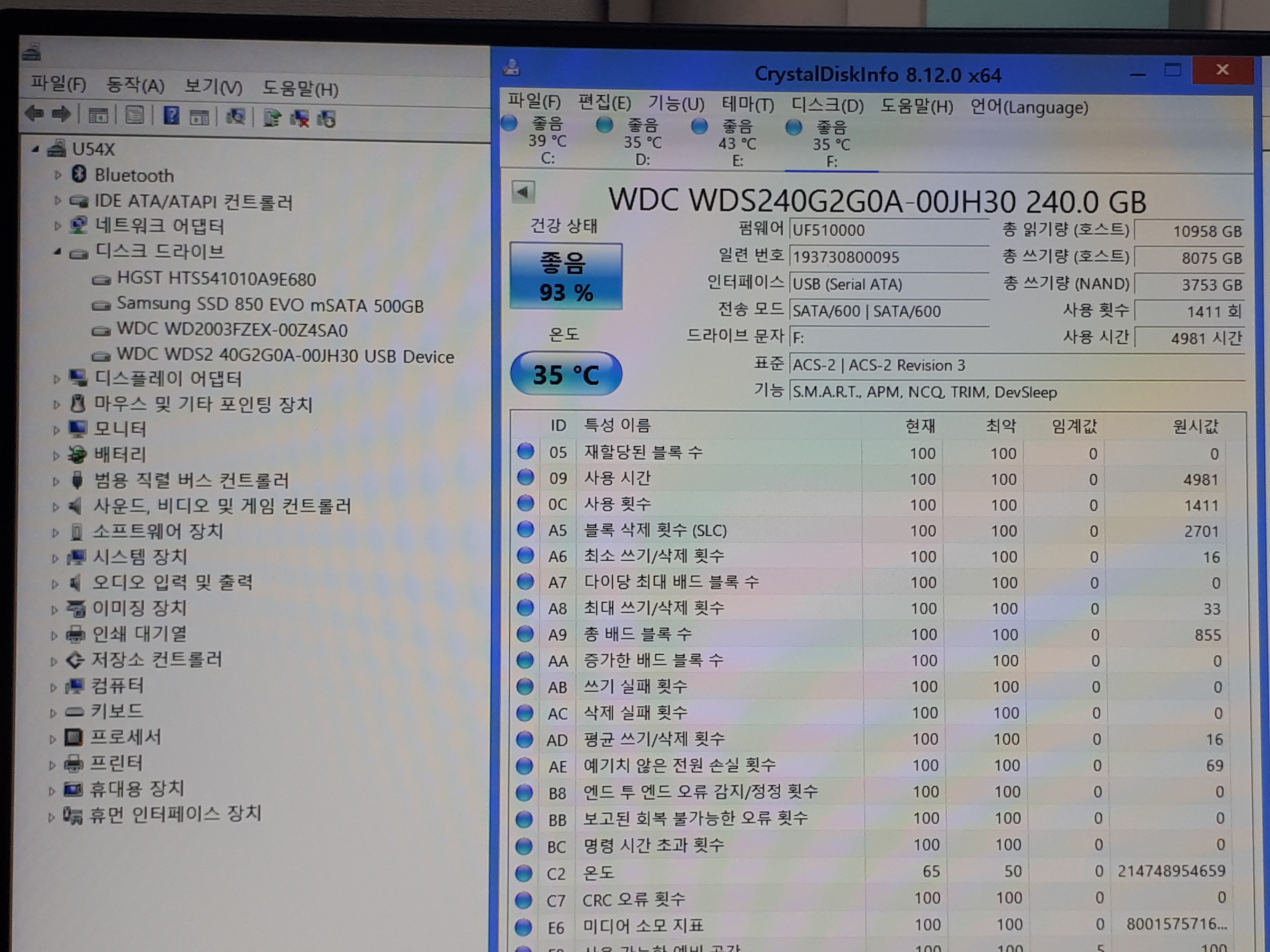

누드 상태로 USB to SATA를 연결하여 인식을 확인합니다.









오프셋 핀을 납으로 메우고

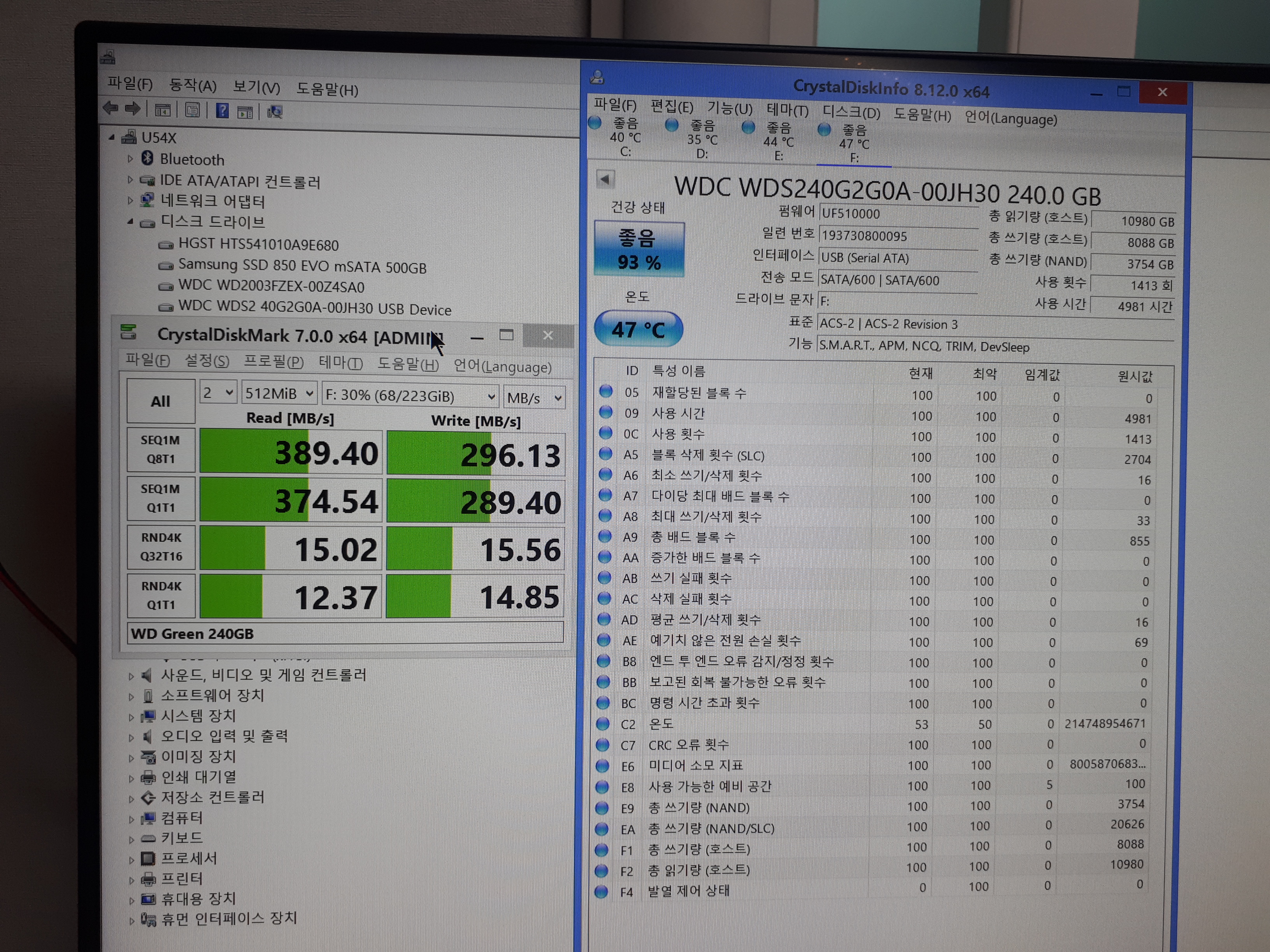

하우징 조립 후 최종 확인입니다.











WD GREEN SSD의 SATA 커넥터 교체가 완료되었습니다.







감사합니다.
