강한*님 마이크론 MX500 1TB 패턴 복구 및 SATA 커넥터 교체

15일 메일이 옵니다.

파워 케이블을 꽂다가 파손되었답니다.

아스크텍 AS는 거부당했답니다.



16일에 발송하셨는데....

어제 (21일)에 도착했습니다.



아마 화물연대 파업과 연관이 있는 듯하네요ㅜㅜ



어제 작업하려다가...

너무 피곤해서 자고, 오늘 작업했네요.

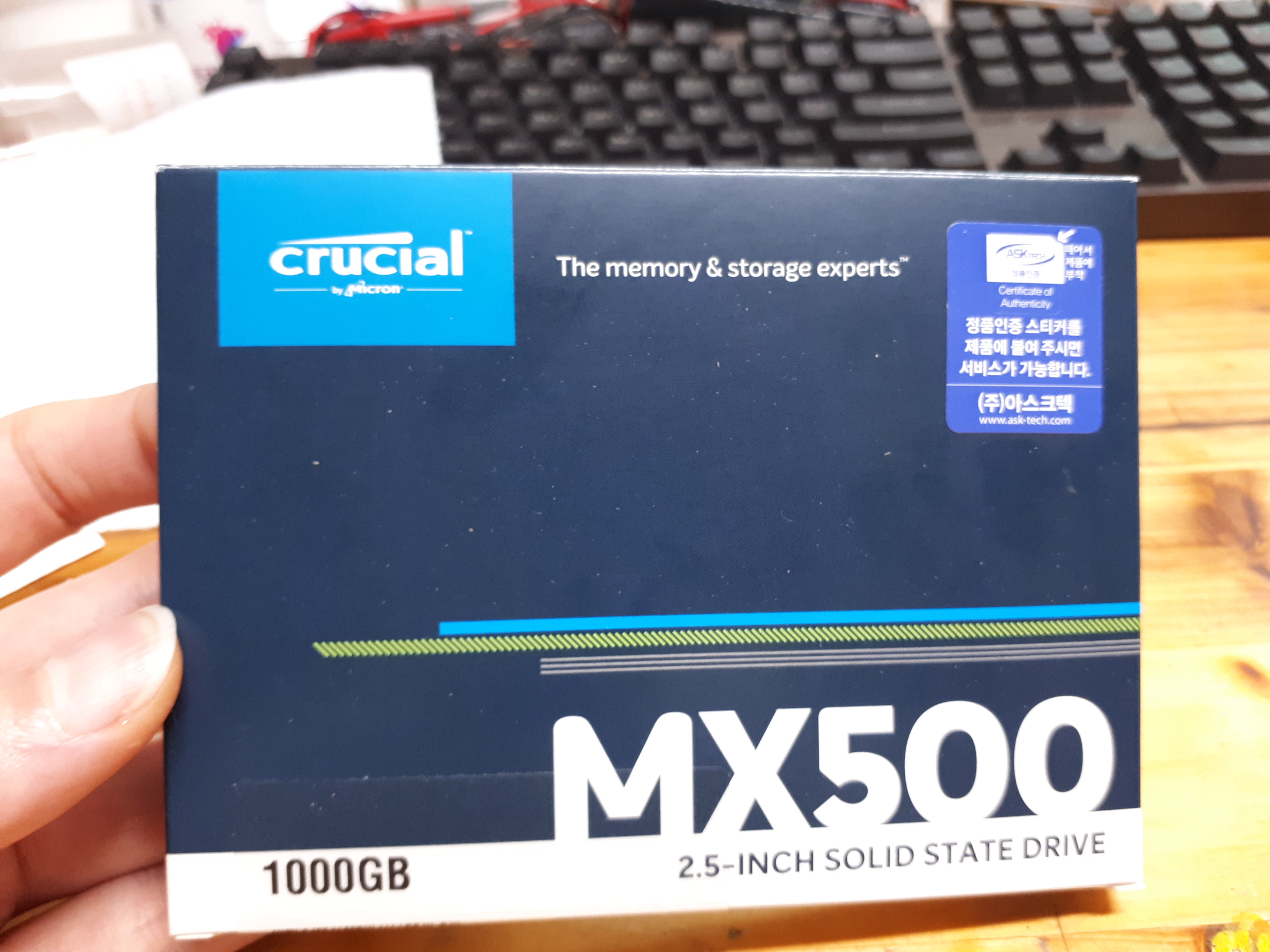

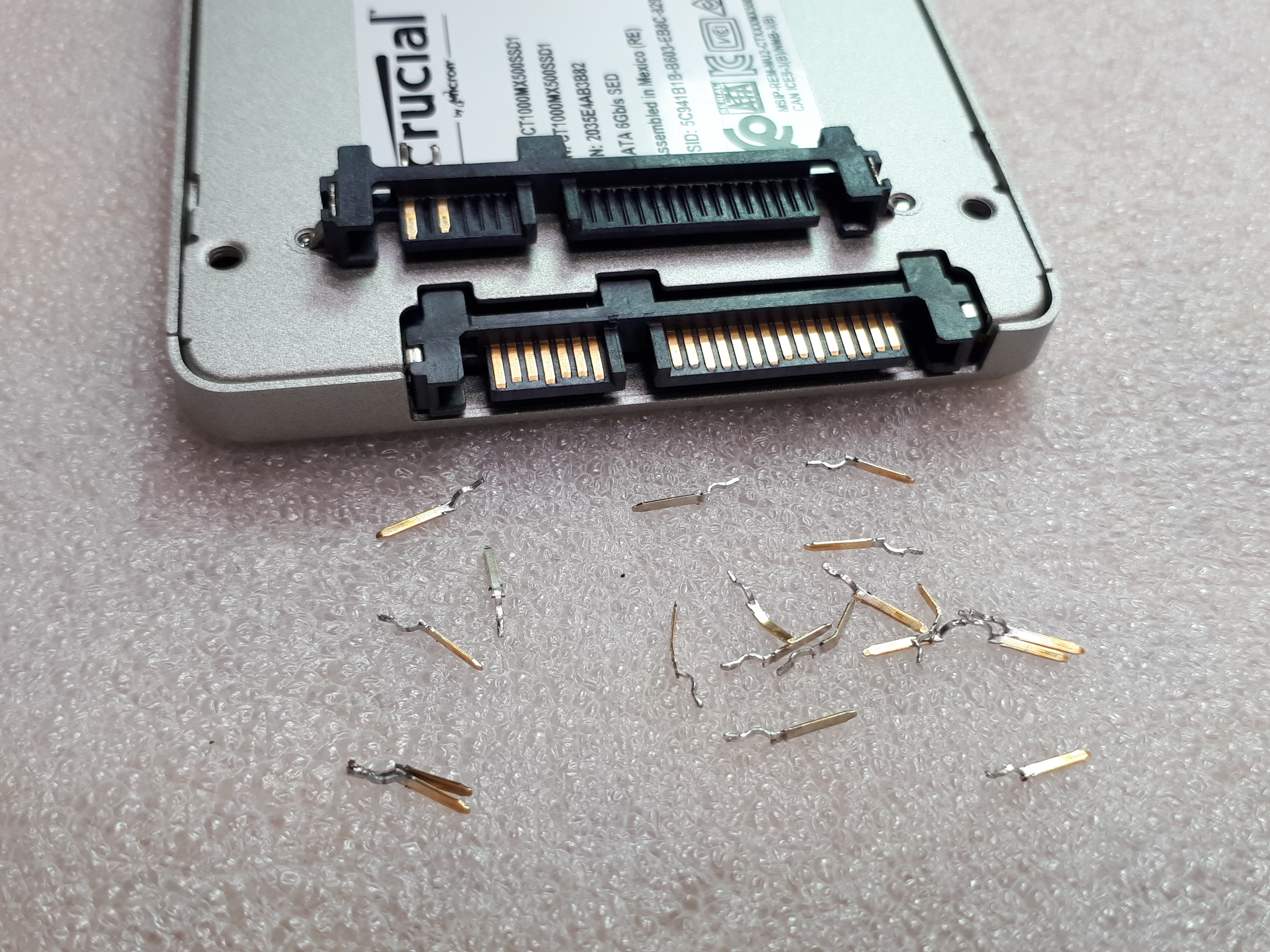

실물입니다.







헐...

MX500 SATA 커넥터 교체 작업 몇 번 하면서,

커넥터에 대한 언급을 한 적이 있었는데...

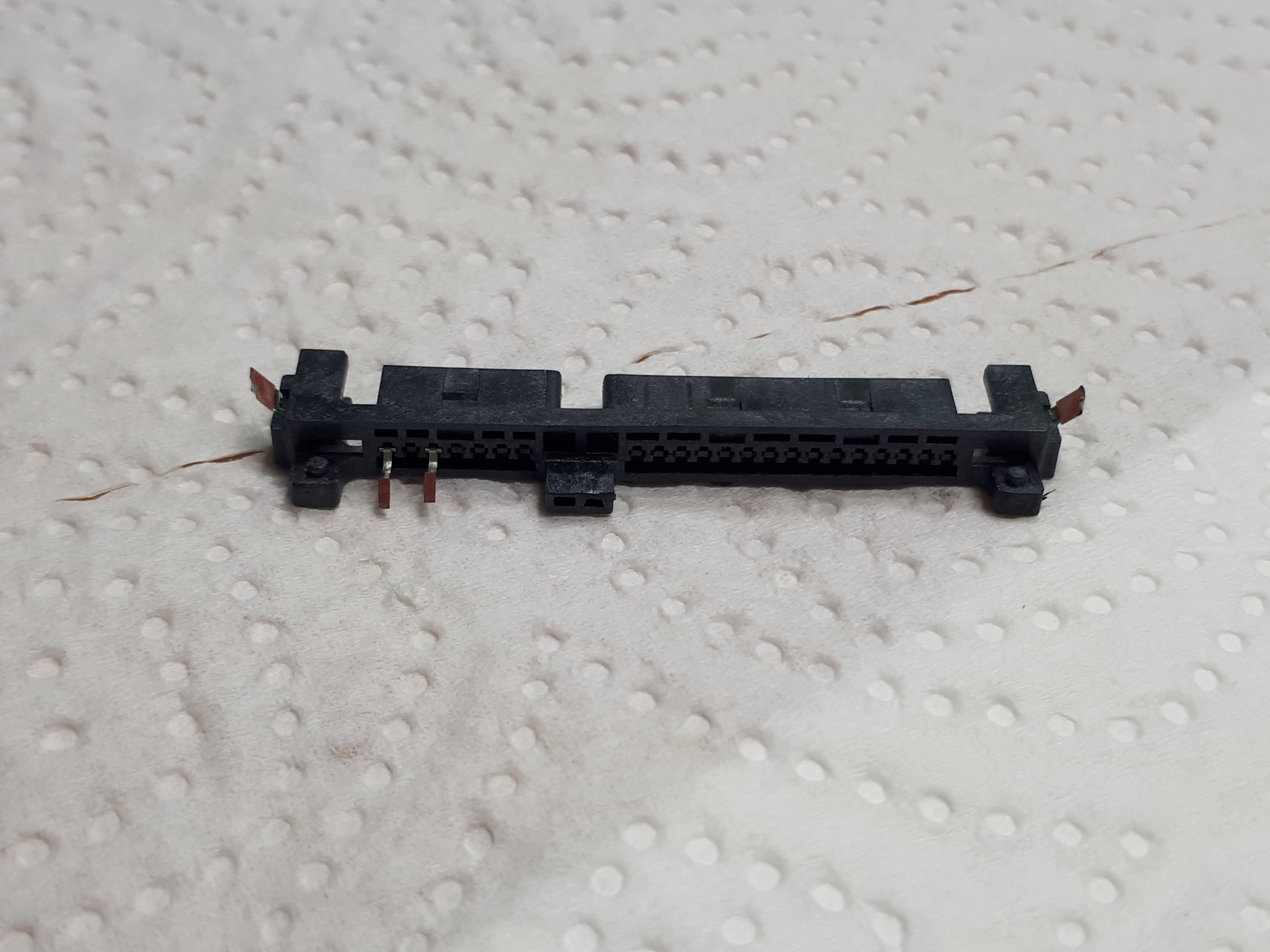

대다수 핀이 커넥터 사출에서 빠져버리고,

1,3번 핀은 패드를 물고 일어났습니다.

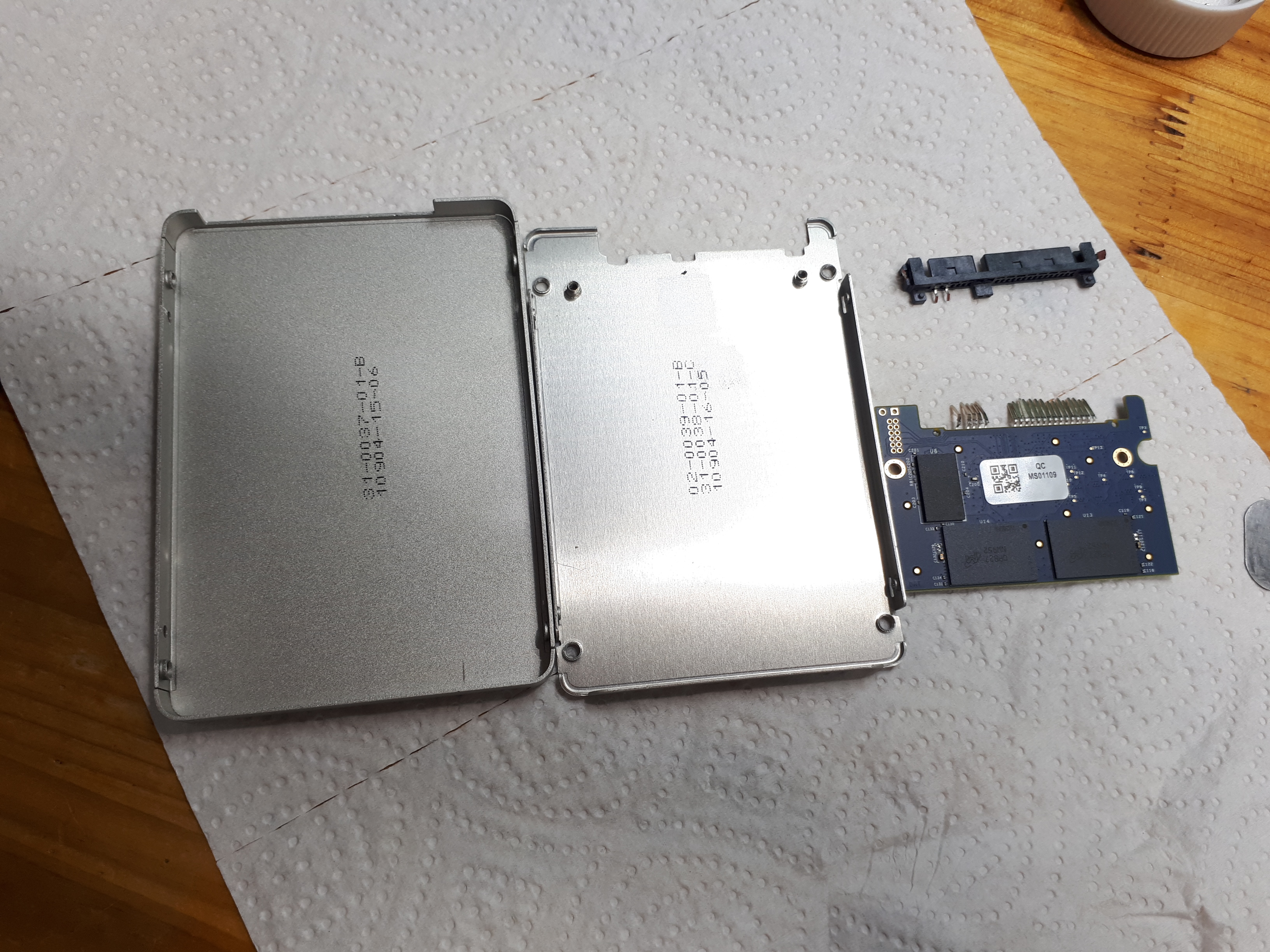

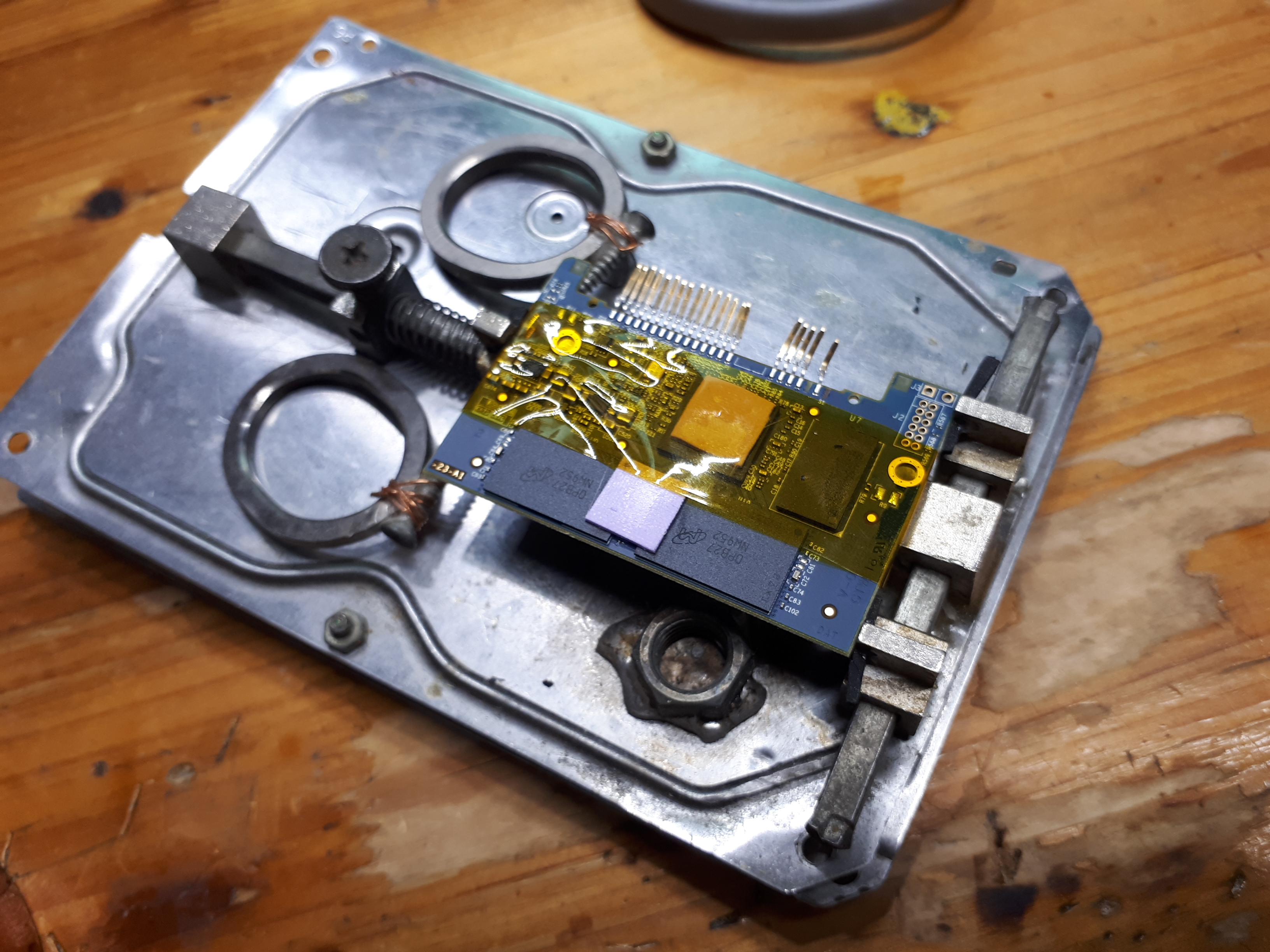

분해를 합니다.

MX500 전체 모델이 리버전 되었다던데..

https://cafe.naver.com/ssdsamo/139176

mx500 모든 용량 라인업 리비젼...





이렇게만 봐서는 리버전 여부를 모르겠네요...

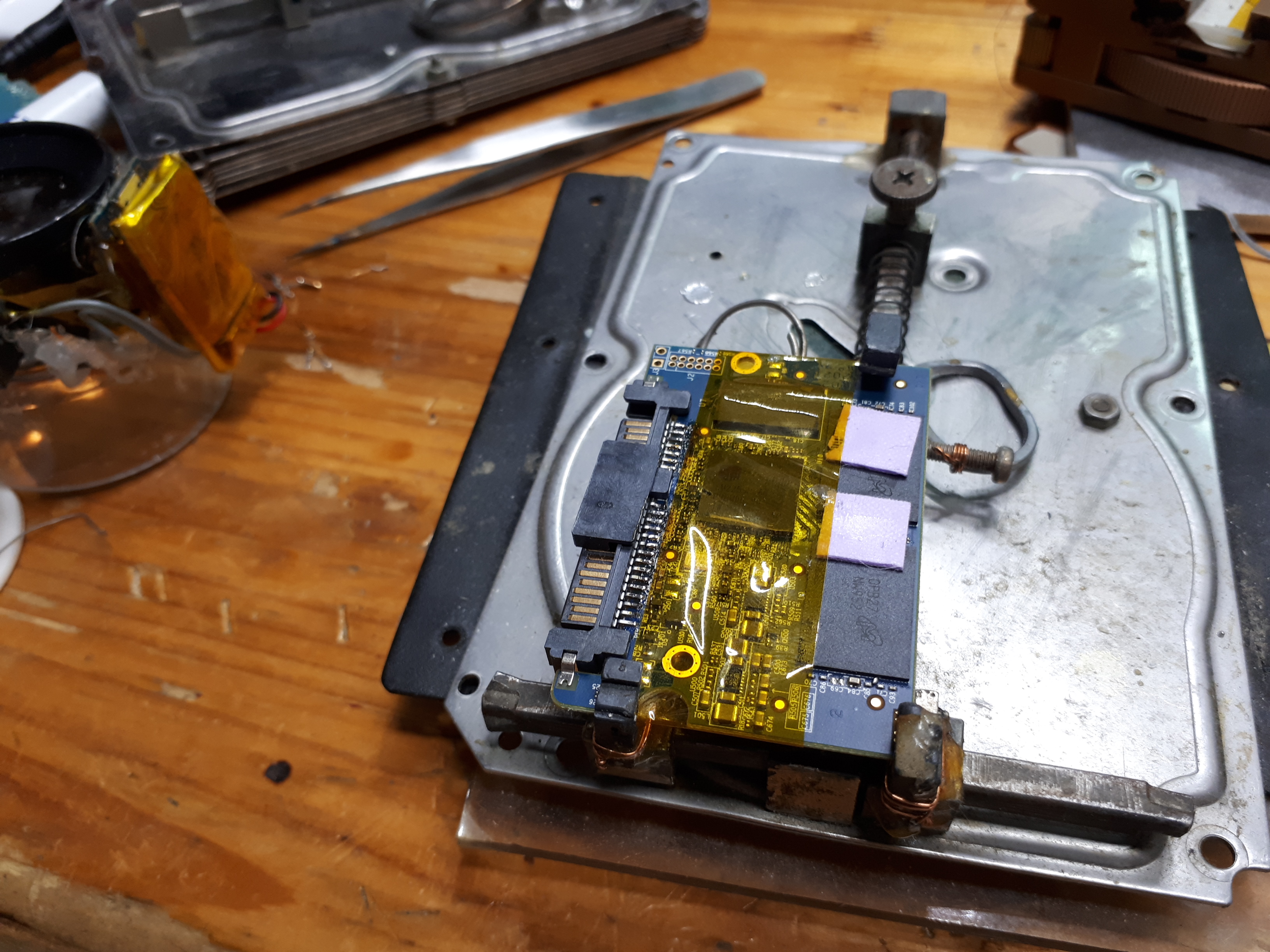

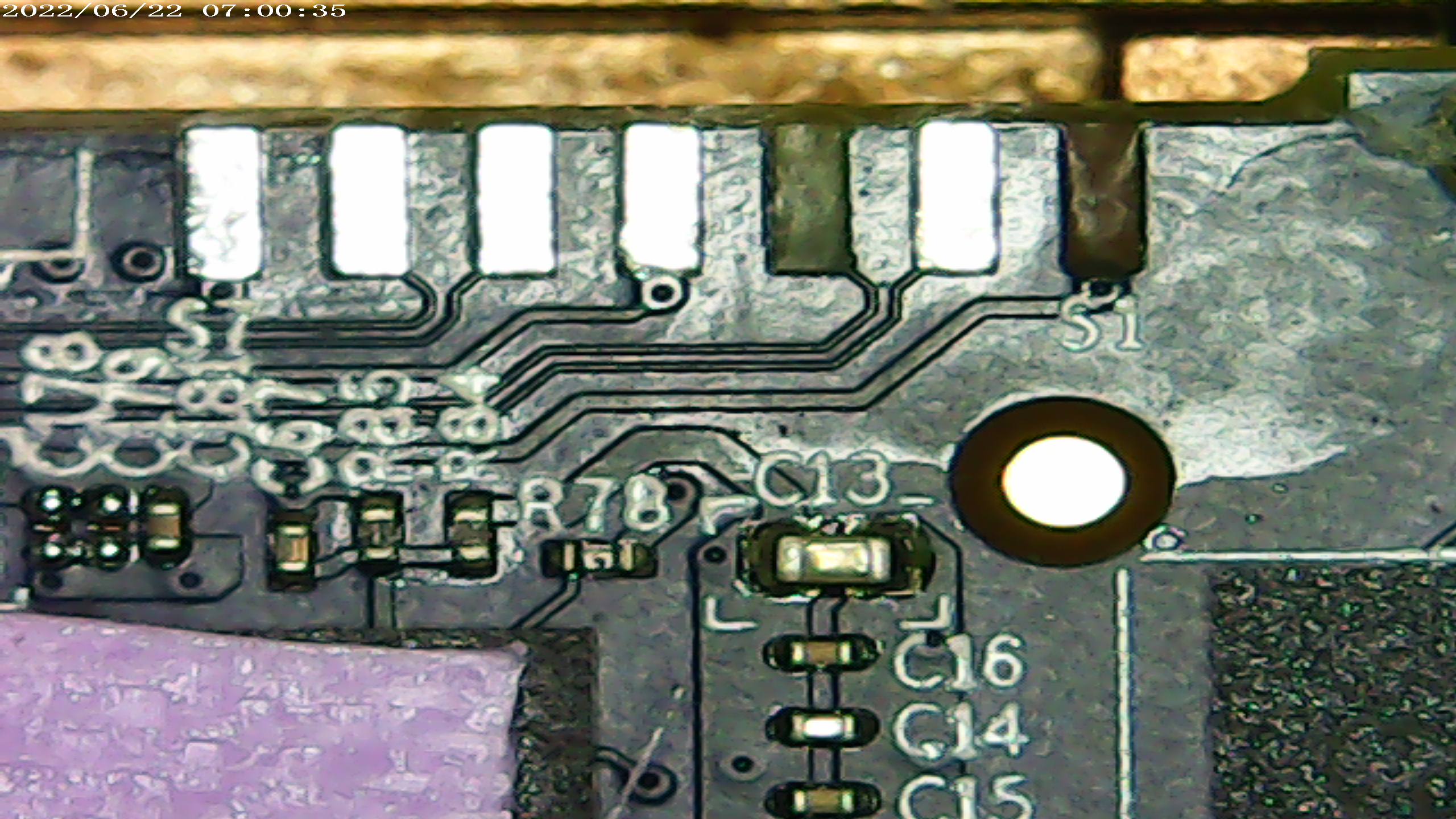

핀을 모두 제거하고 실장면을 정돈합니다.

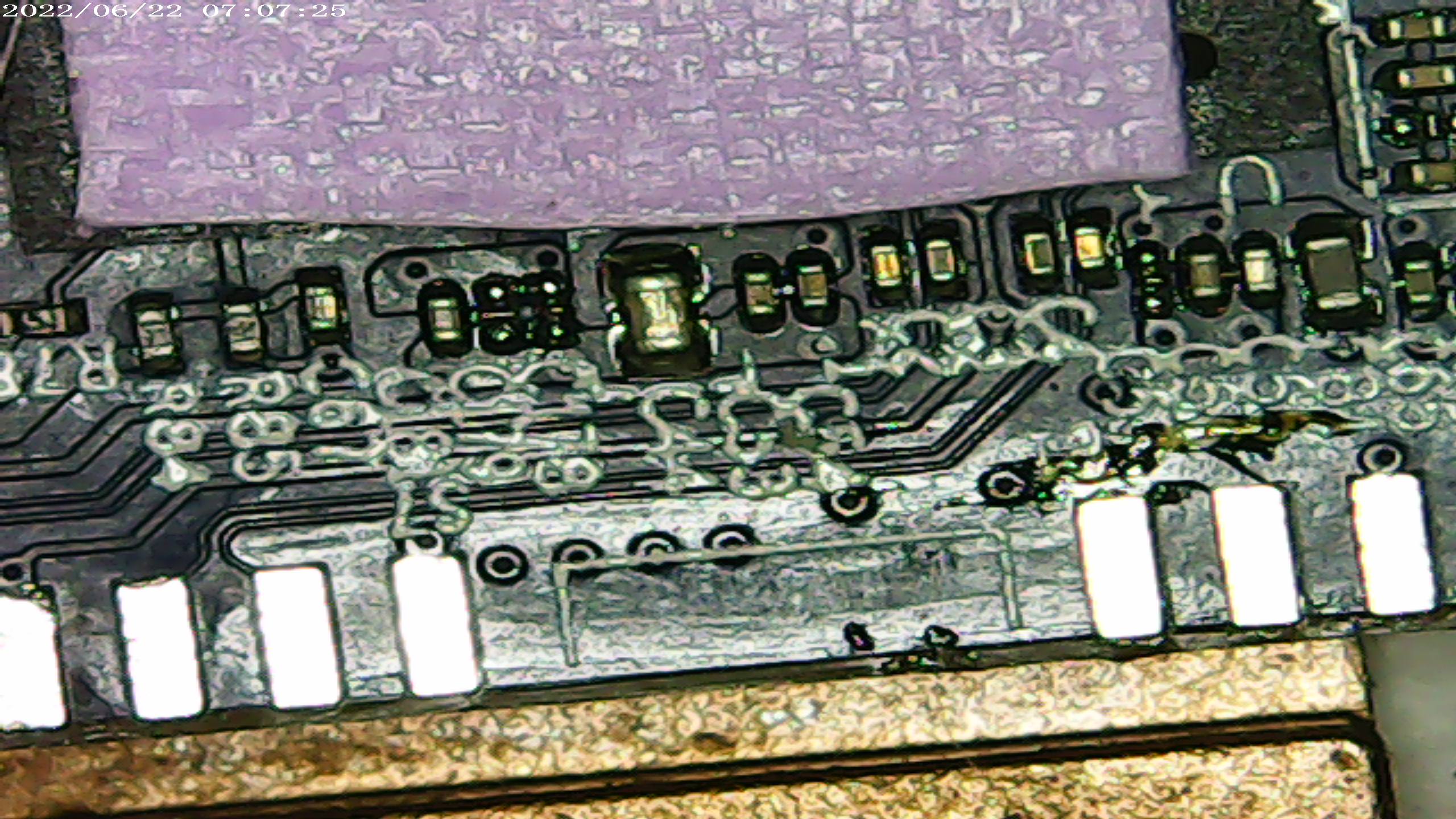

떨어져 버린 1, 3번 패드입니다.

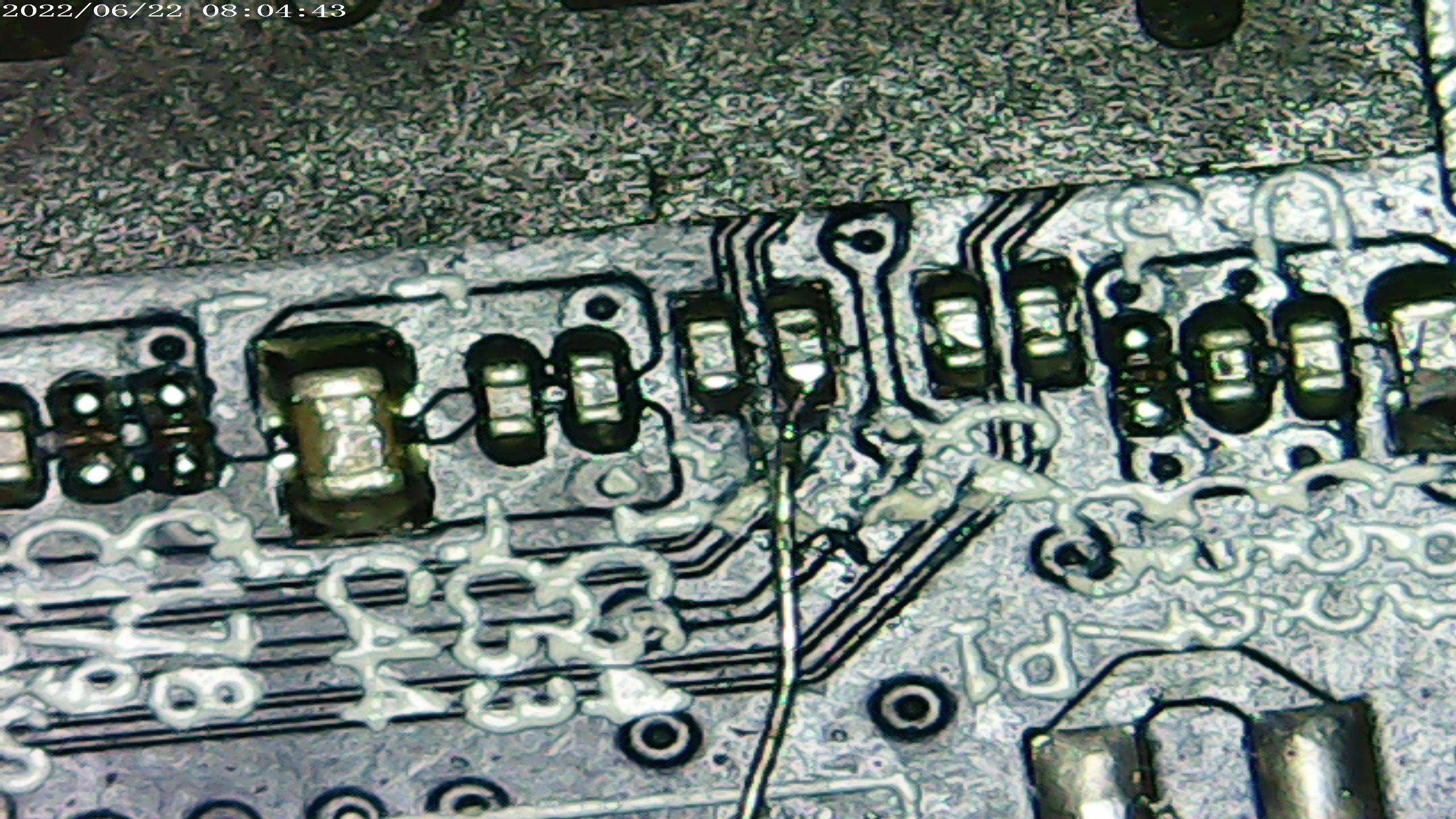

패턴이 너무 가늘어서 MLCC에 바로 점프해 줄 계획입니다.



728x90

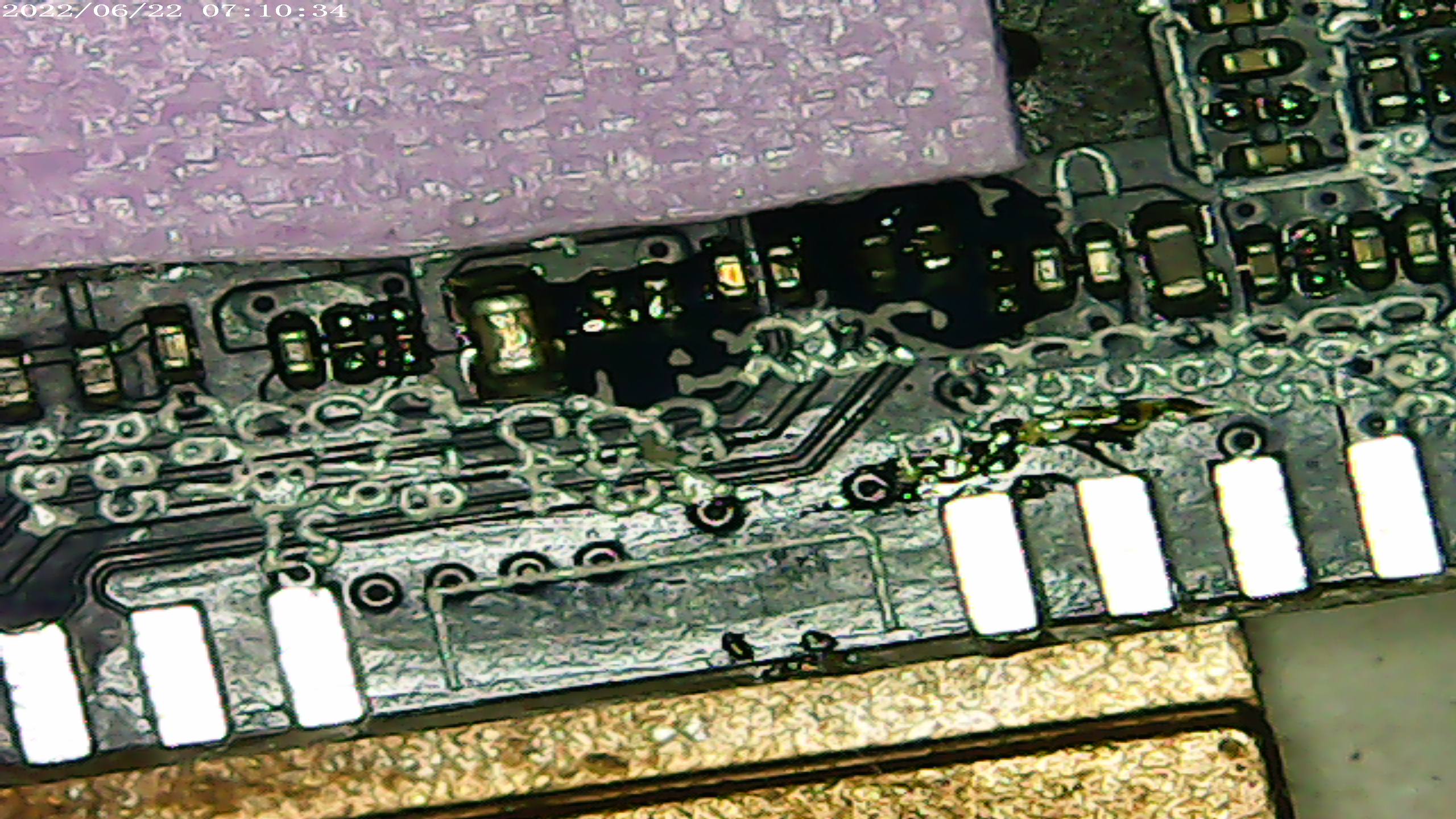

주변 MLCC이탈 방지 UV본딩





잘 붙은 것 같습니다.







위치 잡으려고 살짝 당기니 바로 떨어지네요.

잘 붙은 것이 아니었습니다...ㅠㅠ





다시 작업...





말단부입니다.

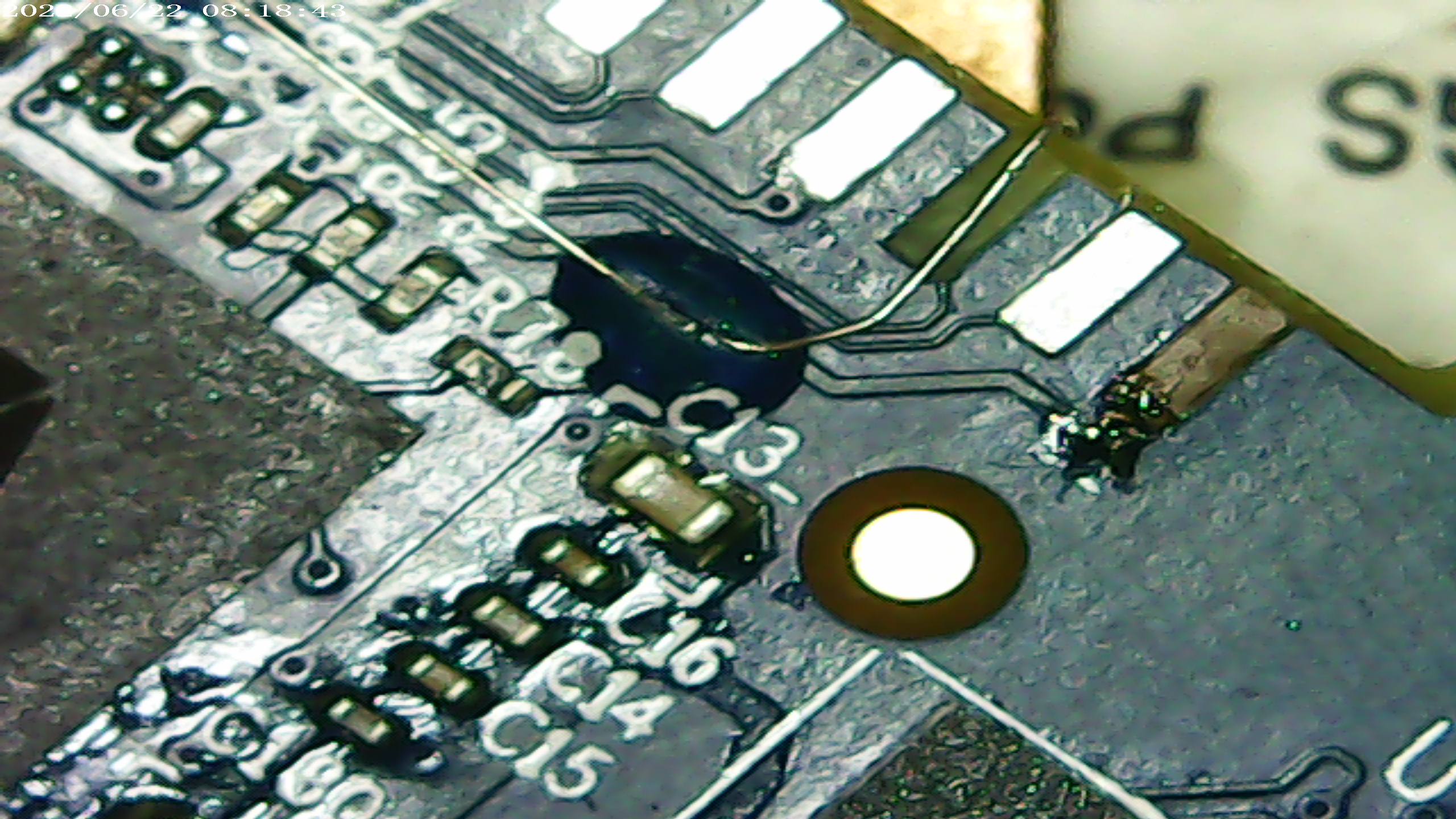

와이어를 3번 핀 패드 위를 거쳐서 뒤로 접어 넘겨줍니다.







새 커넥터를 얹어서  실장 합니다.









테스터기로 도통 확인.

납이 부족한 듯 보이는 부분이 있으나, 단단히 붙어있습니다.

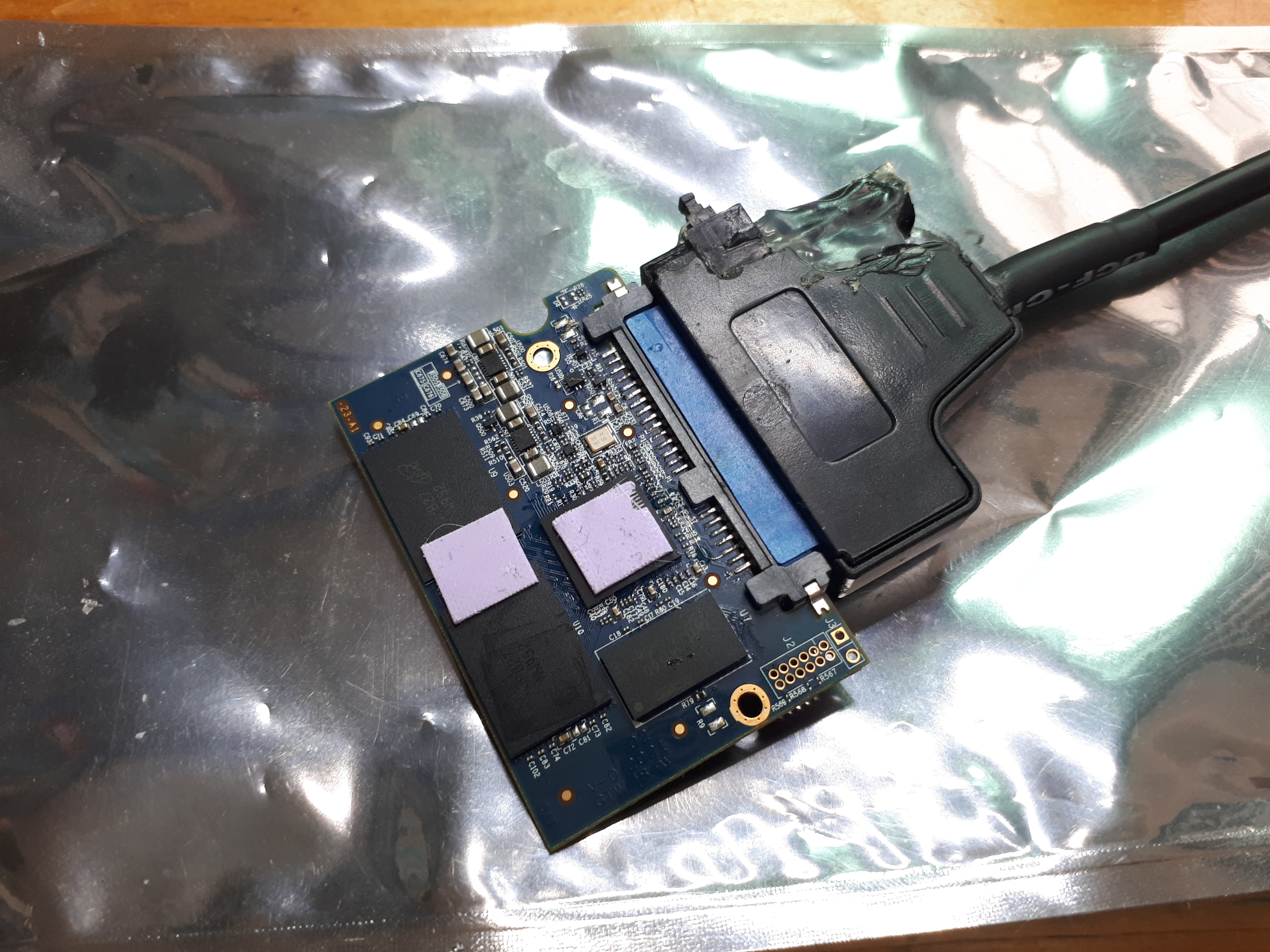

누드 상태로 USB to SATA연결로 MX500의 인식을 확인합니다.





오프셋 핀 패드가 없어서 UV본딩을 합니다.

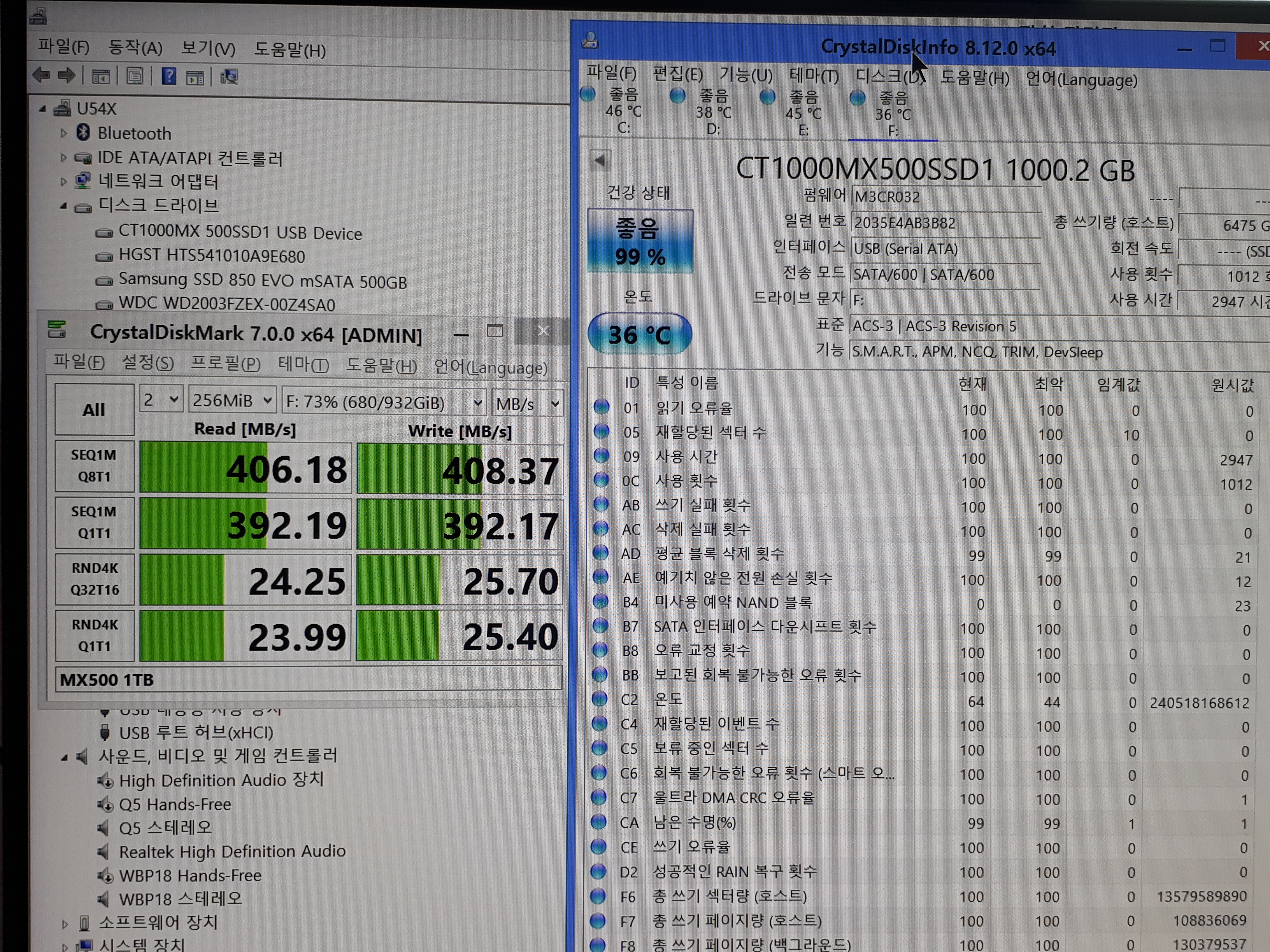

하우징 조립 후 최종 확인입니다.







MX500 1TB의 SATA 커넥터 패턴 복원 및 교체가 완료되었습니다.



UV본딩을 했으나 견고한 고정이 아니니 충격에 의해 떨어질 수 있습니다.

사용 시 주의가 필요합니다.
